1 Podstawy przetwarzania danych pochodzących z lotniczego skanowania laserowego w oprogramowaniu LP360 firmy QCoherent Mateusz Maślanka QCoherent Product Manager mateusz.maslanka@progea.pl

2 Przebieg prezentacji Projekt ISOK Firma QCoherent i jej oprogramowanie Wizualizacja danych LiDAR w LP360 LiDAR a dane wektorowe Klasyfikacja manualna i automatyczna w LP360 Generowanie produktów pochodnych LiDARServer Wykorzystanie danych pochodzących ze skanowania laserowego 2

wektorowe Klasyfikacja manualna i automatyczna w LP360 Generowanie

3 Webinarium wkrótce się zacznie Grupowe audio nie jest dostępne w podczas webinarium Istnieje możliwość zadawania pytań poprzez okno pytań Na zadane pytania odpowiemy podczas szkolenia lub zaraz po nim Webinarium będzie trwało 60 minut 3

pytań poprzez okno pytań Na zadane pytania odpowiemy

4 Sprawdzenie ustawień głośności Jeśli wszyscy mnie słyszą proszę podnieść rękę 4

Stero-matching Natura 2000 Klasyfikacja obiektowa Modelowanie wizualizacja

5 Firma ProGea Consulting Dział GIS Dział LiDAR Dział Środowisko Analizy przestrzenne Skanowanie laserowe Plany ochrony Teledetekcja satelitarna Stero-matching Natura 2000 Klasyfikacja obiektowa Modelowanie wizualizacja 3D Parki Narodowe Detekcja zmian Fotogrametria cyfrowa Inwentaryzacje przyrodnicze 5

6 Projekt ISOK Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami 6

aktualizacja Leśnej Mapy Numerycznej, określanie biomasy i wysokości korony drzew, bezprawne zajęcie nieruchomości, weryfikacja EGiB, modelowanie 3D,

7 Projekt ISOK Główne cele zwiększenie bezpieczeństwa obywateli, ograniczenie strat powodziowych. Wykorzystanie pozyskanych danych modelowanie powodziowe, planowanie przestrzenne i urbanistyczne, inwentaryzacja infrastruktury, archeologia, aktualizacja Leśnej Mapy Numerycznej, określanie biomasy i wysokości korony drzew, bezprawne zajęcie nieruchomości, weryfikacja EGiB, modelowanie 3D, lokalizacje farm wiatrowych lub kolektorów słonecznych, i wiele innych Źródło: Dostęp do danych administracja publiczna nieodpłatnie, zastosowanie komercyjne odpłatnie. Źródło: 7

8 Projekt ISOK 4p/m 2 12p/m 2 4p/m 2 12p/m 2 4p/m km 2 12p/m 2 4p/m 2 12p/m 2 4p/m 2 12p/m 2 4p/m 2 12p/m 2 8

Projekt ISOK Dane NMT i NMPT Charakterystyka danych NMT struktura GRID, model bazujący na punktach gruntu pochodzących ze skanowania laserowego, rozmiar piksela 1m x 1m, pliki zapisane w formacie

9 Projekt ISOK Dane NMT i NMPT Charakterystyka danych NMT struktura GRID, model bazujący na punktach gruntu pochodzących ze skanowania laserowego, rozmiar piksela 1m x 1m, pliki zapisane w formacie ASCII (*.xyz) oraz Esri GRID (*.asc), godło arkusza w skali 1:5 000 w układzie PUWG Charakterystyka danych NMPT standard I i II struktura GRID, model bazujący na punktach pokrycia terenu pochodzących ze skanowania laserowego, rozmiar piksela 1m x 1m (standard I) lub 0,5m x 0,5m (standard II) pliki zapisane w formacie ASCII (*.xyz) oraz Esri GRID (*.asc) godło arkusza w skali 1:5 000 w układzie PUWG

Charakterystyka danych NMPT standard I i II struktura GRID, model bazujący na punktach pokrycia terenu pochodzących ze skanowania laserowego, rozmiar

10 Projekt ISOK Wykonawcy ISOK INiK GUGiK PZGiK chmura punktów NMT NMPT 10

11 Projekt ISOK Jak korzystać? 11

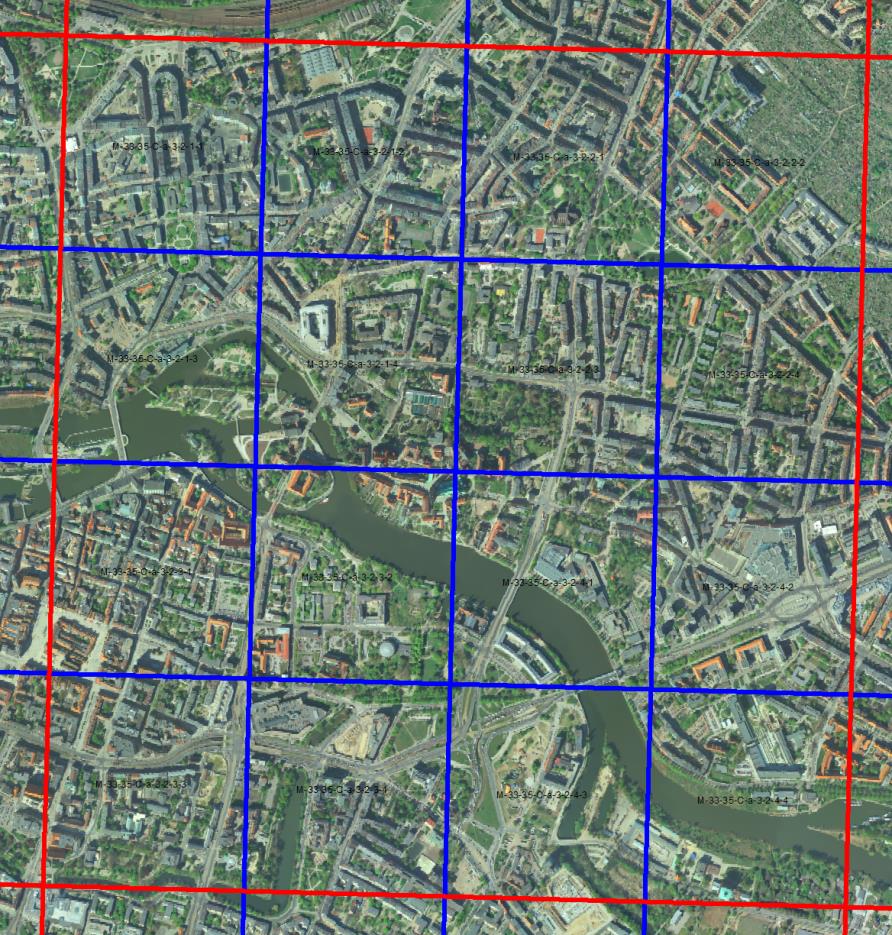

12 Projekt ISOK Z czego korzystać? ~2200 m ~550 m Koszt zakupu jednego modułu archiwizacji wynosi = 20 zł Koszt zakupu danych LiDAR dla sąsiedniego obszaru = 320 zł Koszt zakupu danych LiDAR dla obszaru Wrocławia = zł Koszt zakupu danych LiDAR dla obszaru Polski = zł Koszt wykonania programu ISOK w zakresie ALS = 17 mln Dlaczego dane LiDAR a nie NMT lub NMPT? nie tylko zawierają wartość wysokości możliwość uzyskania większej ilości informacji duża dokładność danych dane nie zmienione, nie poddane aproksymacji większa elastyczność wykorzystania danych możliwość dopasowania parametrów do generowania modeli Źródło UM Wrocław Moduł archiwizacji danych typu NMT lub NMPT Moduł archiwizacji danych LiDAR Standard 2 Moduł archiwizacji danych LiDAR Standard 1 12

Koszt zakupu danych LiDAR dla obszaru Polski = 3 745 920 zł Koszt wykonania programu ISOK w zakresie ALS = 17 mln Dlaczego dane LiDAR a nie NMT lub NMPT?

13 Projekt ISOK Z czego korzystać? numeryczne-dane-wysokosciowe.html 13

14 Formaty wymiany danych ASCII XYZ LAS (ASPRS) dla każdego punktu atrybuty zapisywane są w odrębnej linijce poszczególne atrybuty oddzielone są separatorami umożliwia przechowywanie atrybutów: x, y, z, intensywności, klasyfikacji, kolejności odbicia, linii lotu, kąt skanowania, czas GPS, RGB otwarty format wymiany danych LiDAR znacznie szybciej wczytuje się niż format ASCII Umożliwia przechowywanie informacji dotyczących całego pliku w nagłówku, informacji o atrybutach w punkcie oraz pełnej długości fali 14

lotu, kąt skanowania, czas GPS, RGB otwarty format wymiany danych LiDAR znacznie szybciej wczytuje się niż format ASCII

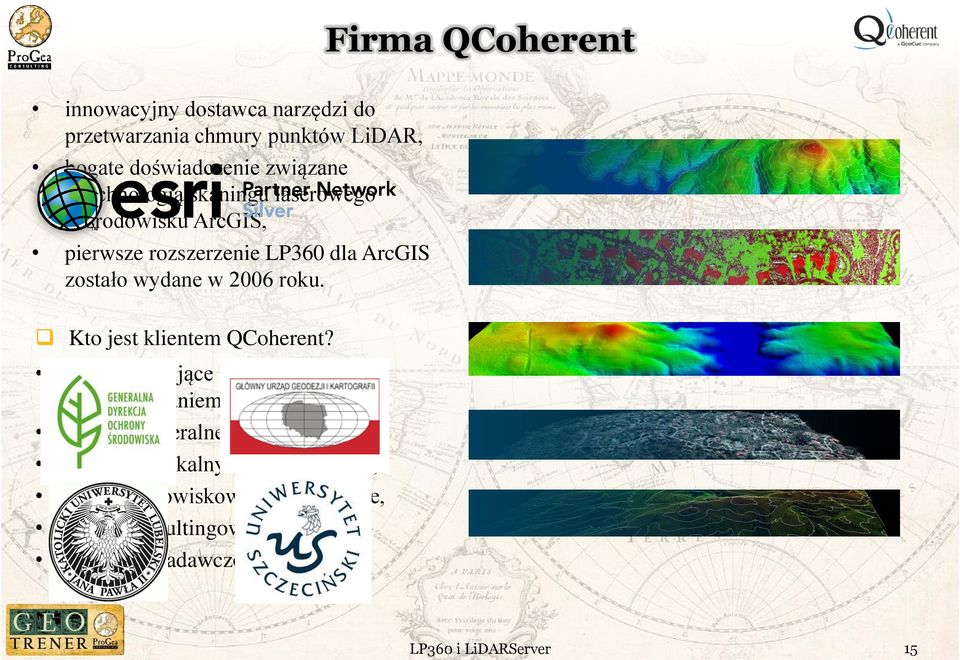

15 Firma QCoherent innowacyjny dostawca narzędzi do przetwarzania chmury punktów LiDAR, bogate doświadczenie związane z technologią skaningu laserowego w środowisku ArcGIS, pierwsze rozszerzenie LP360 dla ArcGIS zostało wydane w 2006 roku. Kto jest klientem QCoherent? firmy zajmujące się pozyskiwaniem i przetwarzaniem danych LiDAR, agencje federalne i rządowe, samorząd lokalny i jego instytucje, firmy środowiskowe i inżynieryjne, firmy konsultingowe, jednostki badawczo rozwojowe. 15

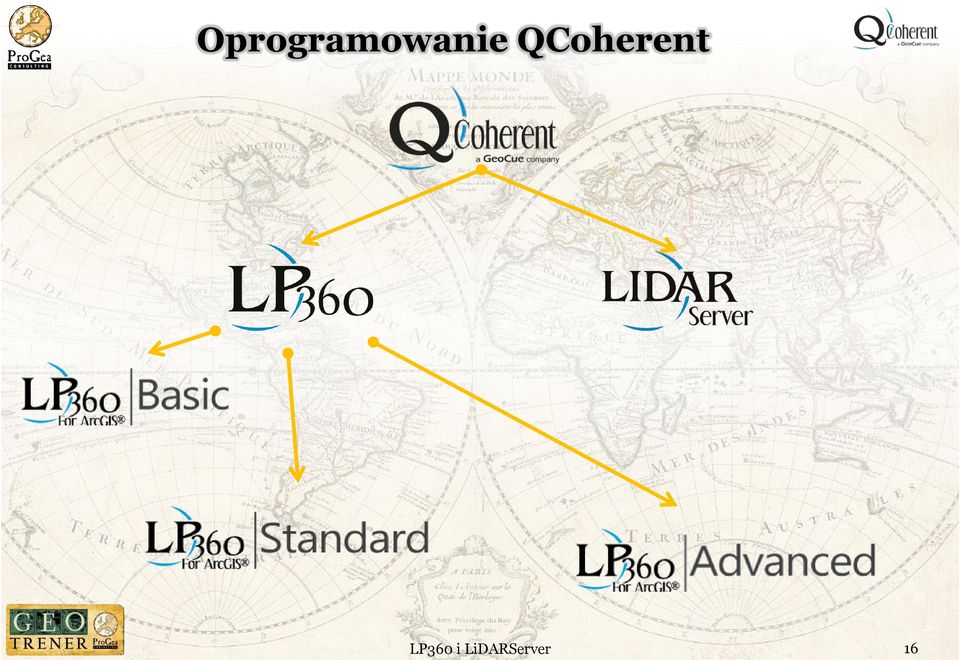

16 Oprogramowanie QCoherent 16

17 Rodzaje oprogramowania LP360 Standalone 17

18 Zalety oprogramowania LP360 Rozszerzenie ArcGIS Obsługa formatu LAS Narzędzia przetwarzania danych LiDAR Opcje przeglądania chmury punktów Częste aktualizacje 18

Podstawowe cechy oprogramowania Wizualizacja danych LiDAR, Możliwość ładowania dużych objętości danych, Integracja z plikami SHP oraz zobrazowaniami, Narzędzia kontroli jakości i dokładności

19 Podstawowe cechy oprogramowania Wizualizacja danych LiDAR, Możliwość ładowania dużych objętości danych, Integracja z plikami SHP oraz zobrazowaniami, Narzędzia kontroli jakości i dokładności chmury punktów, Narzędzia interaktywnej i automatycznej klasyfikacji chmury punktów, Wykonywanie obrysów dla sklasyfikowanej chmury punktów, Tworzenie i wizualizacja linii nieciągłości ternu. 19

chmury punktów, Narzędzia interaktywnej i automatycznej klasyfikacji chmury punktów, Wykonywanie

20 Okno główne oprogramowania 20

21 Wyświetlanie okna profilu i okna 3D 21

22 Import i Eksport w LP360 import eksport dane LiDAR punkty LAS ASCII (XYZ+) MG4(.sid) ASCII LAS SHP DGN DXF warstwice SHP powierzchnie ASCII Raster Binary Raster Esri GRID ASCII XYZ 22

23 Eksportowane modele powierzchni NMT Nachylenie Intensywność NMPT Ekspozycja Relief 23

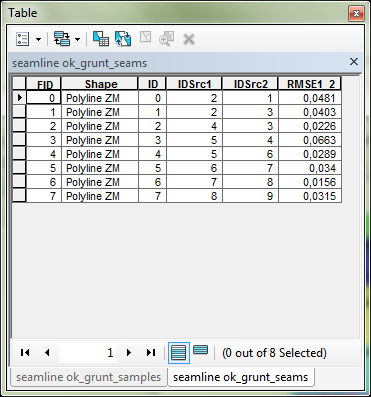

24 Analiza łączeń szeregów 24

25 Demo 25

26 Narzędzia manualnej klasyfikacji 26

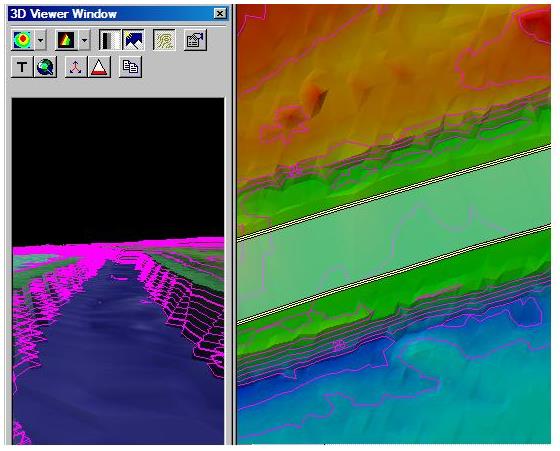

27 wektoryzacja linii nieciągłości terenu 27

28 Integracja chmur punktów z wektorem GIS 28

29 Tworzenie plików SHP 3D 29

30 Demo

31 Automatyzacja pracy 31

32 Automatyczna klasyfikacja chmury punktów 32

33 Generowanie obrysów dla chmury punktów 33

34 Demo

35 LiDAR Server geoportal dla danych LiDAR pobieranie chmur punktów w formacie LAS generowanie NMT oraz warstwic zarządzanie terabajtami danych LiDAR wizualizacja chmury punktów LiDAR generowanie profili zgodność ze standardami OGC w zakresie usługi WMS narzędzie łatwe do wdrożenia 35

36 LiDAR Server 36

37 Style wyświetlania chmury punktów NMT NMPT NMPT zawierający informację o RGB NMPT zawierający informację o intensywności 37

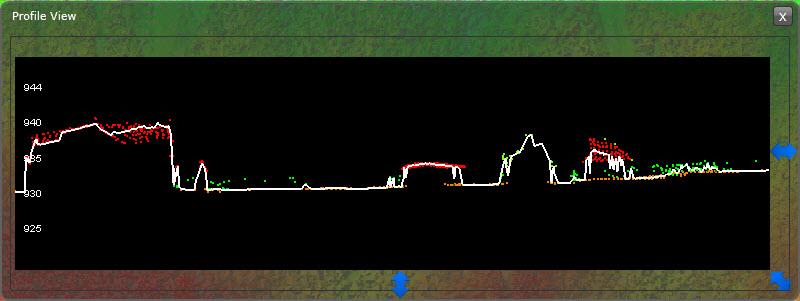

38 Okno profilu wartości wysokości rzędnej Z linia profilu 38

39 LiDAR Server w ArcGIS 39

40 LiDAR Server w ArcGIS 40

41 LiDAR Server w ArcGIS Pobieranie danych z LiDAR Server 1 W oknie Download LiDAR wybierz narzędzie zaznaczania obszaru do pobrania. 3 2 Wybierz rodzaj filtracji danych do pobrania. 1 3 Zaznacz narzędziem zaznaczania obszar zainteresowania. 2 41

42 LiDAR Server w ArcGIS Pobieranie danych z LiDAR Server 4 Wybierz katalog w którym chcesz zapisać dane LiDAR 5 lub anuluj operację

43 LiDAR Server w ArcGIS Pobieranie danych z LiDAR Server 6 Dane LiDAR są teraz zapisywane na twoim dysku. 6 43

44 LiDAR Server w ArcGIS Pobieranie danych z LiDAR Server 7 Teraz możesz używać danych w oprogramowaniu LP

45 Demo 45

Podsumowanie LP360 działa w środowisku ArcGIS Może pracować z wieloma plikami LAS Szybkie i wygodne narzędzie kontroli jakości Możliwość klasyfikacji chmury punktów

46 Podsumowanie LP360 działa w środowisku ArcGIS Może pracować z wieloma plikami LAS Szybkie i wygodne narzędzie kontroli jakości Możliwość klasyfikacji chmury punktów Ekstrakcja obrysów z chmury punktów Tworzenie linii nieciągłości ternu Tworzenie produktów pochodnych Zarządzanie chmurą punktów z poziomu przeglądarki internetowej (LiDAR Server) 46

47 Oprogramowanie QCoherent 47

48 Dziękuję za uwagę Mateusz Maślanka QCoherent Product Manager ProGea Consulting ul. Pachońskiego Kraków tel.: office@progea.pl facebook.com/progea
