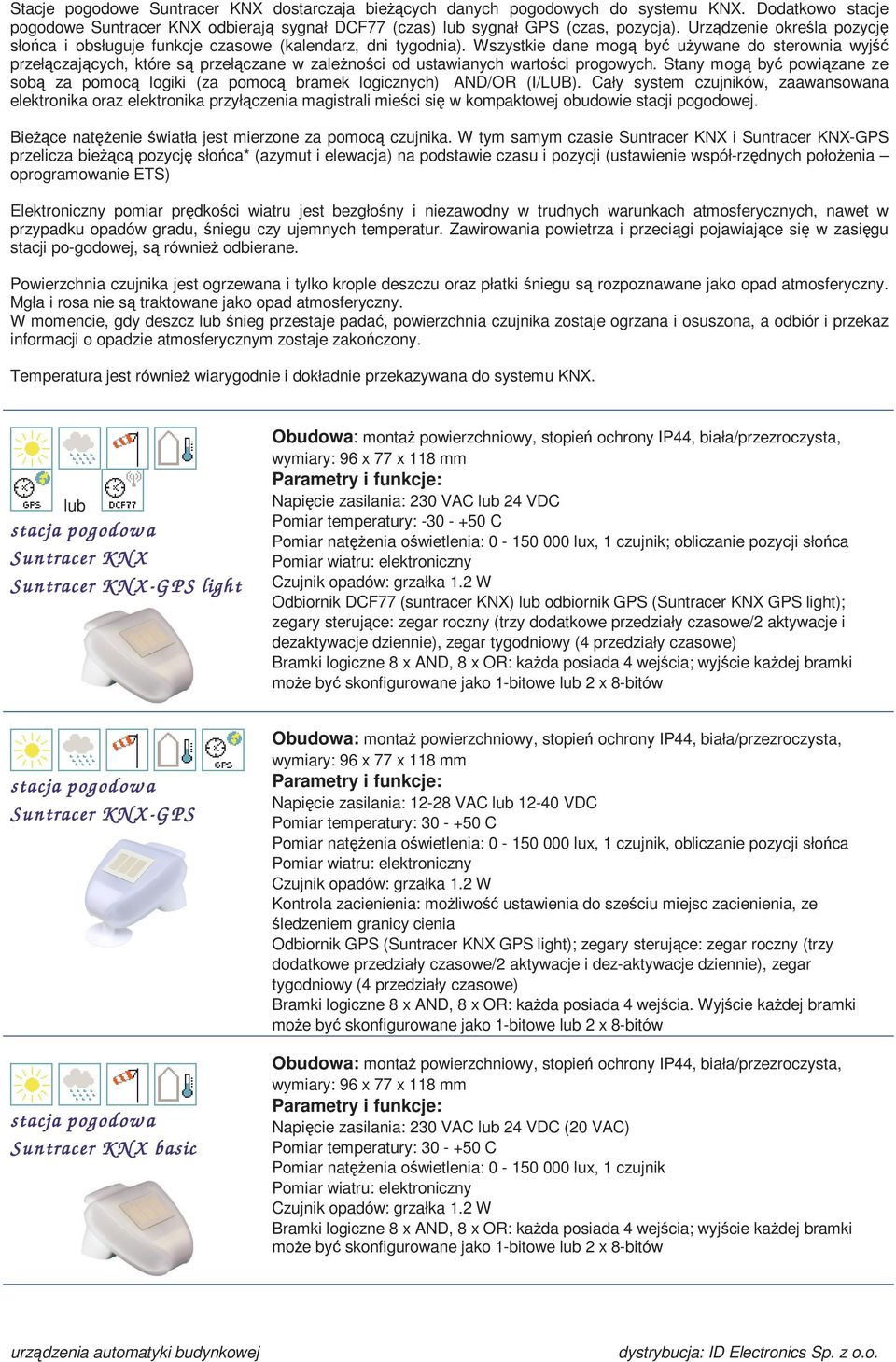

2 Stacje pogodowe Suntracer KNX dostarczaja bieŝących danych pogodowych do systemu KNX. Dodatkowo stacje pogodowe Suntracer KNX odbierają sygnał DCF77 (czas) lub sygnał GS (czas, pozycja). Urządzenie określa pozycję słońca i obsługuje funkcje czasowe (kalendarz, dni tygodnia). Wszystkie dane mogą być uŝywane do sterownia wyjść przełączających, które są przełączane w zaleŝności od ustawianych wartości progowych. Stany mogą być powiązane ze sobą za pomocą logiki (za pomocą bramek logicznych) AND/OR (I/LUB). Cały system czujników, zaawansowana elektronika oraz elektronika przyłączenia magistrali mieści się w kompaktowej obudowie stacji pogodowej. BieŜące natęŝenie światła jest mierzone za pomocą czujnika. W tym samym czasie Suntracer KNX i Suntracer KNX-GS przelicza bieŝącą pozycję słońca* (azymut i elewacja) na podstawie czasu i pozycji (ustawienie współ-rzędnych połoŝenia oprogramowanie ETS) Elektroniczny pomiar prędkości wiatru jest bezgłośny i niezawodny w trudnych warunkach atmosferycznych, nawet w przypadku opadów gradu, śniegu czy ujemnych temperatur. Zawirowania powietrza i przeciągi pojawiające się w zasięgu stacji po-godowej, są równieŝ odbierane. owierzchnia czujnika jest ogrzewana i tylko krople deszczu oraz płatki śniegu są rozpoznawane jako opad atmosferyczny. Mgła i rosa nie są traktowane jako opad atmosferyczny. W momencie, gdy deszcz lub śnieg przestaje padać, powierzchnia czujnika zostaje ogrzana i osuszona, a odbiór i przekaz informacji o opadzie atmosferycznym zostaje zakończony. Temperatura jest równieŝ wiarygodnie i dokładnie przekazywana do systemu KNX. lub stacja pogodow a Suntracer K N X Suntracer K N X -G S light omiar temperatury: C omiar natęŝenia oświetlenia: lux, 1 czujnik; obliczanie pozycji słońca Czujnik opadów: grzałka 1.2 W Odbiornik DCF77 (suntracer KNX) lub odbiornik GS (Suntracer KNX GS light); zegary sterujące: zegar roczny (trzy dodatkowe przedziały czasowe/2 aktywacje i dezaktywacje dziennie), zegar tygodniowy (4 przedziały czasowe) Bramki logiczne 8 x AND, 8 x OR: kaŝda posiada 4 wejścia; wyjście kaŝdej bramki moŝe być skonfigurowane jako 1-bitowe lub 2 x 8-bitów stacja pogodow a Suntracer K N X -G S stacja pogodow a Suntracer K N X basic Napięcie zasilania: VAC lub VDC omiar temperatury: C omiar natęŝenia oświetlenia: lux, 1 czujnik, obliczanie pozycji słońca Czujnik opadów: grzałka 1.2 W Kontrola zacienienia: moŝliwość ustawienia do sześciu miejsc zacienienia, ze śledzeniem granicy cienia Odbiornik GS (Suntracer KNX GS light); zegary sterujące: zegar roczny (trzy dodatkowe przedziały czasowe/2 aktywacje i dez-aktywacje dziennie), zegar tygodniowy (4 przedziały czasowe) Bramki logiczne 8 x AND, 8 x OR: kaŝda posiada 4 wejścia. Wyjście kaŝdej bramki moŝe być skonfigurowane jako 1-bitowe lub 2 x 8-bitów (20 VAC) omiar temperatury: C omiar natęŝenia oświetlenia: lux, 1 czujnik Czujnik opadów: grzałka 1.2 W Bramki logiczne 8 x AND, 8 x OR: kaŝda posiada 4 wejścia; wyjście kaŝdej bramki moŝe być skonfigurowane jako 1-bitowe lub 2 x 8-bitów

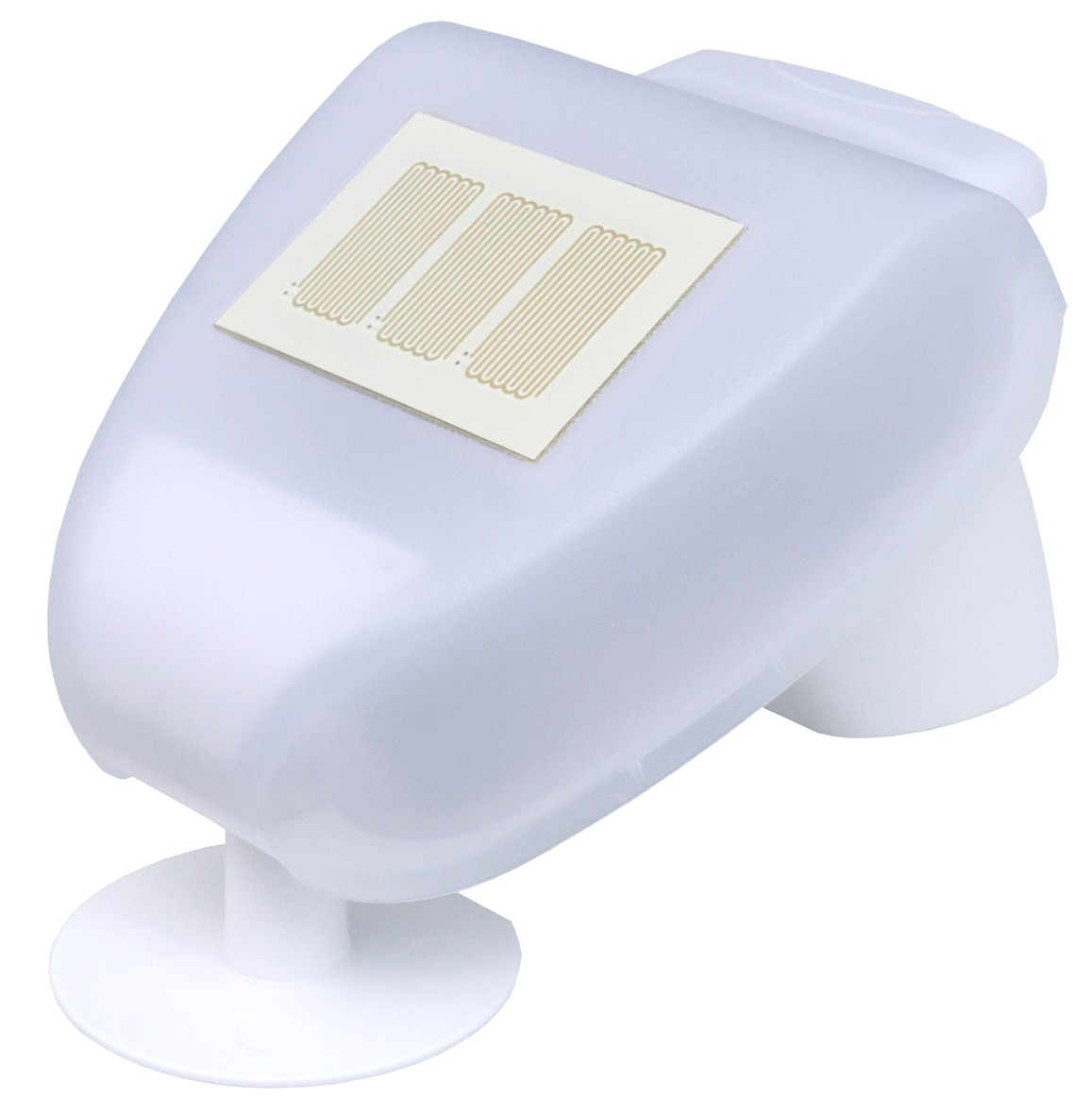

3 Czujnik deszczu słuŝy do rejestrowania opadów deszczu i przekazu przetworzonych wartości poprzez magistralę KNX/EIB do urządzeń obsługujących inteligentny budynek. Czujnik posiada jeden styk przełączający oraz bramki logiczne AND i OR. czujnik deszczu K N X R Czujnik opadów: grzałka ok. 1,2 W Czujnik deszczu i wiatru słuŝy do wykrywania opadów atmosferycznych i pomiaru prędkości wiatru oraz przekazu przetworzonych wartości poprzez magistralę KNX/EIB do urządzeń obsługujących inteligentny budynek. Czujnik posiada cztery styki przełączające (z czego trzy z regulacją wartości progowych), oraz dodatkowe bramki logiczne AND i OR. czujnik deszczu i w iatru K N X R W Czujnik opadów: grzałka ok. 1,2 W Czujnik wiatru KNX W słuŝy do pomiaru prędkości wiatru i przekazu przetworzonych wartości poprzez magistralę KNX/EIB do urządzeń obsługujących inteligentny budynek. Czujnik posiada trzy styki przełączające z regulacją wartości progowych, jak równieŝ dodatkowe bramki logiczne AND i OR. czujnik w iatru K N X W Czujnik natęŝenia oświetlenia i wiatru słuŝy do pomiaru natęŝenia oświetlenia i prędkości wiatru oraz przekazu przetworzonych wartości poprzez magistralę KNX/EIB do urządzeń obsługujących inteligentny budynek. Czujnik posiada dziewięć styków przełączających z regulacją wartości progowych, jak równieŝ dodatkowe bramki logiczne AND i OR. czujnik natęŝ ęŝenia ośw ietlenia i w iatru K N X L W omiar natęŝenia oświetlenia: lux, 1 czujnik

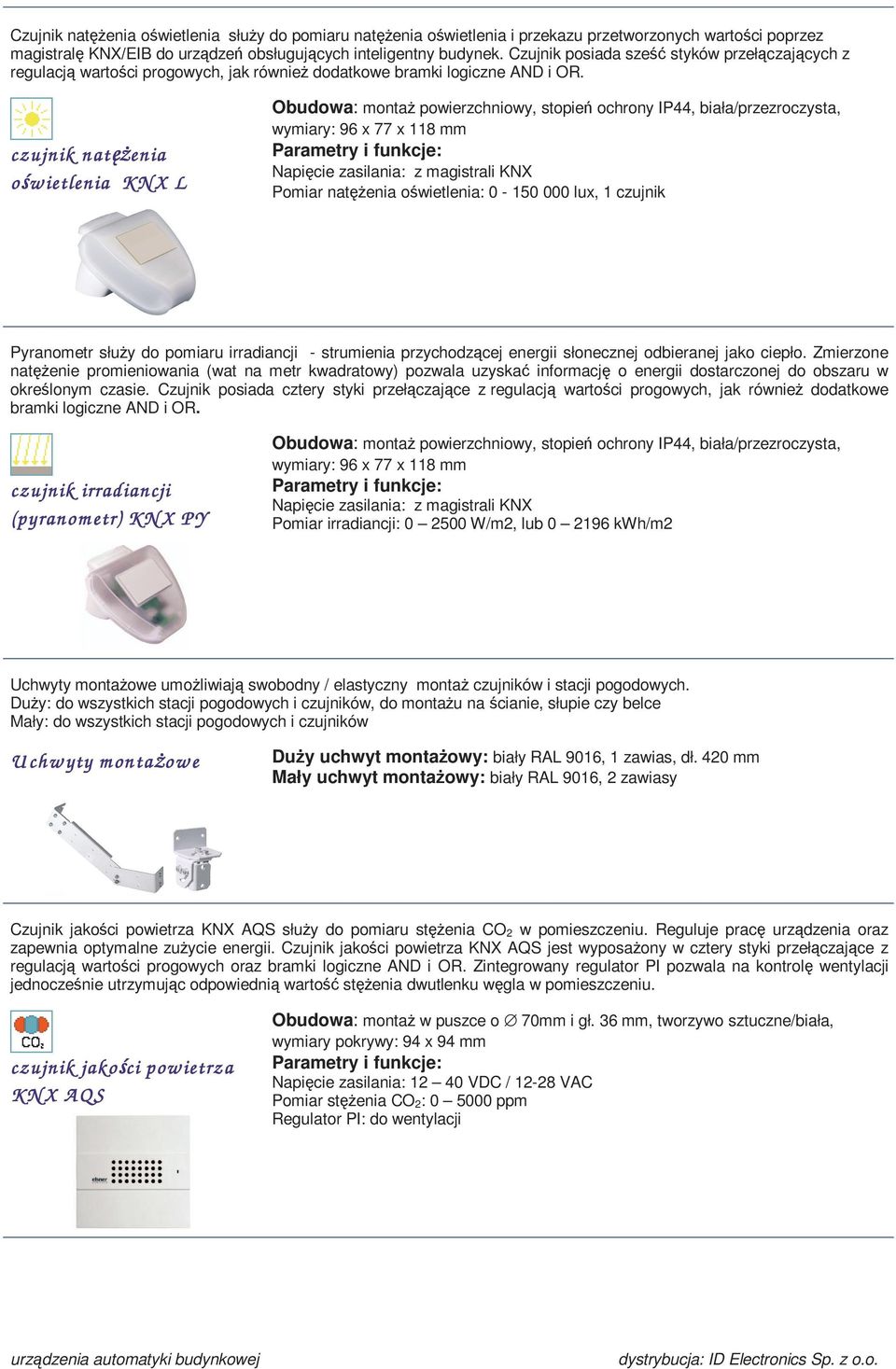

4 Czujnik natęŝenia oświetlenia słuŝy do pomiaru natęŝenia oświetlenia i przekazu przetworzonych wartości poprzez magistralę KNX/EIB do urządzeń obsługujących inteligentny budynek. Czujnik posiada sześć styków przełączających z regulacją wartości progowych, jak równieŝ dodatkowe bramki logiczne AND i OR. czujnik natęŝ ęŝenia ośw ietlenia K N X L omiar natęŝenia oświetlenia: lux, 1 czujnik yranometr słuŝy do pomiaru irradiancji - strumienia przychodzącej energii słonecznej odbieranej jako ciepło. Zmierzone natęŝenie promieniowania (wat na metr kwadratowy) pozwala uzyskać informację o energii dostarczonej do obszaru w określonym czasie. Czujnik posiada cztery styki przełączające z regulacją wartości progowych, jak równieŝ dodatkowe bramki logiczne AND i OR. czujnik irradiancji (pyranom etr) K N X Y omiar irradiancji: W/m2, lub kwh/m2 Uchwyty montaŝowe umoŝliwiają swobodny / elastyczny montaŝ czujników i stacji pogodowych. DuŜy: do wszystkich stacji pogodowych i czujników, do montaŝu na ścianie, słupie czy belce Mały: do wszystkich stacji pogodowych i czujników U chw yty m ontaŝow ow e DuŜy uchwyt montaŝowy: biały RAL 9016, 1 zawias, dł. 420 mm Mały uchwyt montaŝowy: biały RAL 9016, 2 zawiasy Czujnik jakości powietrza KNX AQS słuŝy do pomiaru stęŝenia CO 2 w pomieszczeniu. Reguluje pracę urządzenia oraz zapewnia optymalne zuŝycie energii. Czujnik jakości powietrza KNX AQS jest wyposaŝony w cztery styki przełączające z regulacją wartości progowych oraz bramki logiczne AND i OR. Zintegrowany regulator I pozwala na kontrolę wentylacji jednocześnie utrzymując odpowiednią wartość stęŝenia dwutlenku węgla w pomieszczeniu. czujnik jakości pow ietrza K N X A Q S Obudowa: montaŝ w puszce o 70mm i gł. 36 mm, tworzywo sztuczne/biała, wymiary pokrywy: 94 x 94 mm Napięcie zasilania: VDC / VAC omiar stęŝenia CO 2: ppm Regulator I: do wentylacji

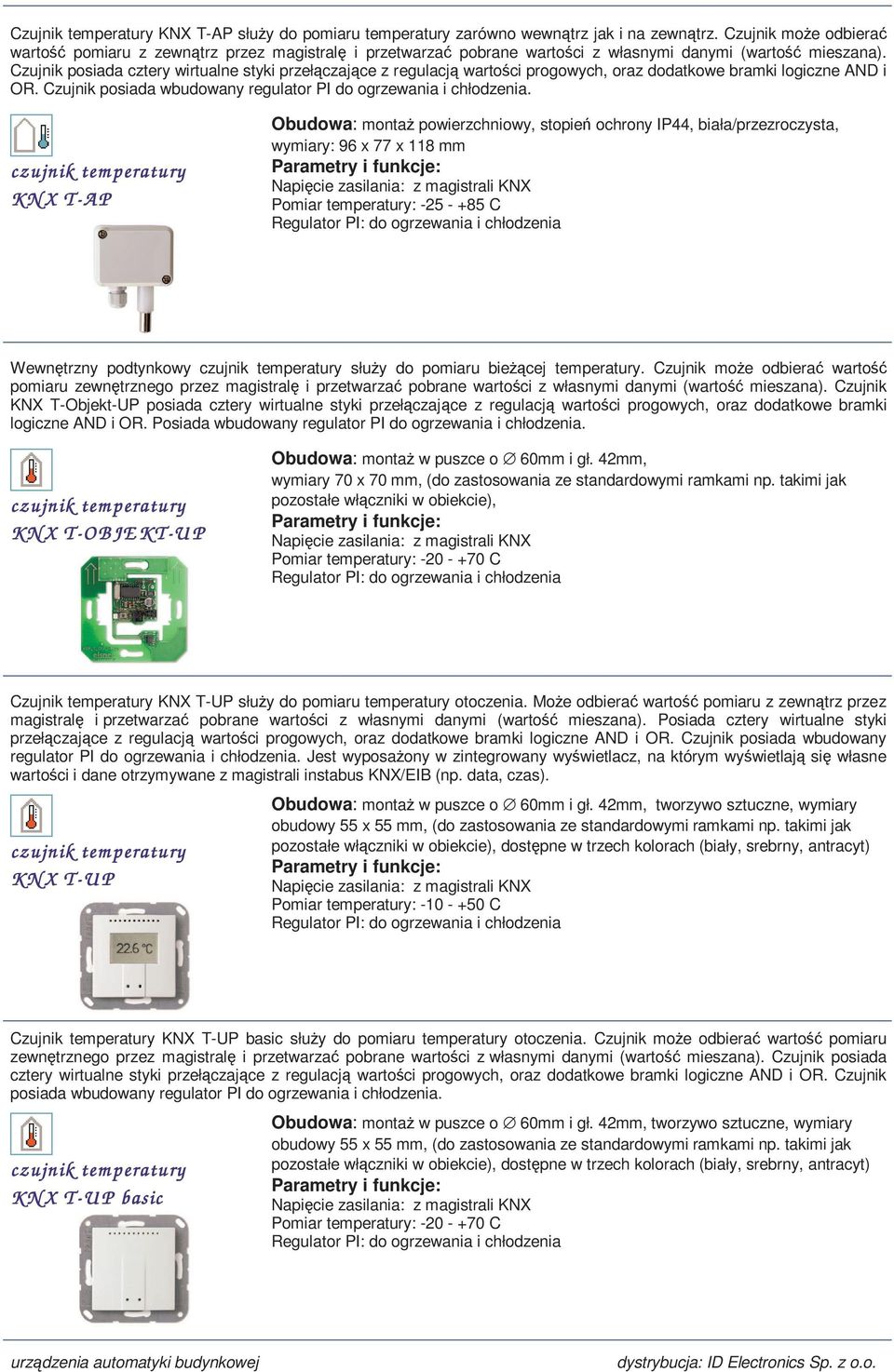

5 Czujnik temperatury KNX T-A słuŝy do pomiaru temperatury zarówno wewnątrz jak i na zewnątrz. Czujnik moŝe odbierać wartość pomiaru z zewnątrz przez magistralę i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). Czujnik posiada cztery wirtualne styki przełączające z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. Czujnik posiada wbudowany regulator I do ogrzewania i chłodzenia. K N X T-A T omiar temperatury: C Regulator I: do ogrzewania i chłodzenia Wewnętrzny podtynkowy czujnik temperatury słuŝy do pomiaru bieŝącej temperatury. Czujnik moŝe odbierać wartość pomiaru zewnętrznego przez magistralę i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). Czujnik KNX T-Objekt-U posiada cztery wirtualne styki przełączające z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. osiada wbudowany regulator I do ogrzewania i chłodzenia. K N X T-O T B JE K T-U T Obudowa: montaŝ w puszce o 60mm i gł. 42mm, wymiary 70 x 70 mm, (do zastosowania ze standardowymi ramkami np. takimi jak pozostałe włączniki w obiekcie), omiar temperatury: C Regulator I: do ogrzewania i chłodzenia Czujnik temperatury KNX T-U słuŝy do pomiaru temperatury otoczenia. MoŜe odbierać wartość pomiaru z zewnątrz przez magistralę i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). osiada cztery wirtualne styki przełączające z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. Czujnik posiada wbudowany regulator I do ogrzewania i chłodzenia. Jest wyposaŝony w zintegrowany wyświetlacz, na którym wyświetlają się własne wartości i dane otrzymywane z magistrali instabus KNX/EIB (np. data, czas). K N X T-U T Obudowa: montaŝ w puszce o 60mm i gł. 42mm, tworzywo sztuczne, wymiary obudowy 55 x 55 mm, (do zastosowania ze standardowymi ramkami np. takimi jak pozostałe włączniki w obiekcie), dostępne w trzech kolorach (biały, srebrny, antracyt) omiar temperatury: C Regulator I: do ogrzewania i chłodzenia Czujnik temperatury KNX T-U basic słuŝy do pomiaru temperatury otoczenia. Czujnik moŝe odbierać wartość pomiaru zewnętrznego przez magistralę i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). Czujnik posiada cztery wirtualne styki przełączające z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. Czujnik posiada wbudowany regulator I do ogrzewania i chłodzenia. K N X T-U T basic Obudowa: montaŝ w puszce o 60mm i gł. 42mm, tworzywo sztuczne, wymiary obudowy 55 x 55 mm, (do zastosowania ze standardowymi ramkami np. takimi jak pozostałe włączniki w obiekcie), dostępne w trzech kolorach (biały, srebrny, antracyt) omiar temperatury: C Regulator I: do ogrzewania i chłodzenia

6 Wewnętrzny czujnik temperatury i wilgotności powietrza KNX TH-U słuŝy do pomiaru temperatury i wilgotności powietrza oraz do określania punktu rosy. Czujnik moŝe odbierać wartość pomiaru z zewnątrz przez magistralę instabus KNX EIB i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). posiada siedem wirtualnych styków przełączających z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. Ma wbudowany regulator I ogrzewania i chłodzenia (zaleŝny od temperatury) oraz wentylacji (zaleŝny od wilgotności powietrza). MoŜe wysłać informację o zagroŝeniu do magistrali KNX jak tylko zmieni się obszar optymalnego funkcjonowania (zgodnie z normą DIN 1942). Zintegrowany wyświetlacz pokazuje własne wartości oraz wartości otrzymane z magistrali KNX/EIB (np. data, godzina). i w ilgotności K N X T H -U L CD Obudowa: montaŝ w puszce o 60mm i gł. 42mm, tworzywo sztuczne, wymiary 70 x 70 mm, (do zastosowania ze standardowymi ramkami np. takimi jak pozostałe włączniki w obiekcie), dostępne w trzech kolorach (biały, srebrny, antracyt) omiar temperatury: C omiar wilgotności: 0 100% Regulator I: do ogrzewania i chłodzenia (temperatura) i wentylacji (wilgotność) Wewnętrzny czujnik temperatury i wilgotności powietrza KNX TH-U basic słuŝy do pomiaru temperatury i wilgotności powietrza oraz do określania punktu rosy. Czujnik moŝe odbierać wartość pomiaru z zewnątrz przez magistralę KNX i przetwarzać pobrane wartości z własny-mi danymi (wartość mieszana). Czujnik posiada siedem wirtualnych styków przełączających z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. Czujnik posiada wbudowany regulator I ogrzewania i chłodzenia (zaleŝny od temperatury) oraz wentylacji (zaleŝny od wilgotności powietrza). Czujnik moŝe wysłać informację o zagroŝeniu do magistrali KNX jak tylko zmieni się obszar optymalnego funkcjonowania (zgodnie z normą DIN 1942). i w ilgotności K N X T H -U basic Obudowa: montaŝ w puszce o 60mm i gł. 42mm, tworzywo sztuczne, wymiary 55 x 55 mm, (do zastosowania ze standardowymi ramkami np. takimi jak pozostałe włączniki w obiekcie), dostępne w trzech kolorach (biały, srebrny, antracyt) omiar temperatury: C omiar wilgotności: 0 100% Regulator I: do ogrzewania i chłodzenia (temperatura) i wentylacji (wilgotność) Czujnik temperatury i wilgotności powietrza słuŝy do pomiaru temperatury i wilgotności powietrza oraz do określania punktu rosy. Czujnik moŝe odbierać wartość pomiaru z zewnątrz przez magistralę KNX i przetwarzać pobrane wartości z własnymi danymi (wartość mieszana). Czujnik posiada siedem wirtualnych styków przełączających z regulacją wartości progowych, oraz dodatkowe bramki logiczne AND i OR. osiada wbudowany regulator I ogrzewania i chłodzenia (zaleŝny od temperatury) oraz wentylacji (zaleŝny od wilgotności powietrza). Czujnik moŝe wysłać informację o zagroŝeniu do magistrali KNX jak tylko zmieni się obszar optymalnego funkcjonowania (zgodnie z normą DIN 1942). i w ilgotności K N X T H -A Obudowa: montaŝ powierzchniowy, biała, wymiary 85 x 51 x 35 mm omiar temperatury: C omiar wilgotności: 0 100%

7 odtynkowy aktor Ŝaluzjowy KNX S-U jest wykorzystywany do kontroli zacieniania (Ŝaluzje, markizy, rolety) lub do kontroli okien. Sterowanie aktorem Ŝaluzjowym moŝe być dokonane zewnętrznie (np. poprzez stacje pogodową KNX GS) lub wewnętrznie (oprogramowanie). Wewnętrzny mechanizm oferuje liczne opcje blokowania, zamykania (np. master-slave) oraz ustawienia priorytetowe (np. ręczne-automatyczne). Sceny mogą być gromadzone i przywoływane poprzez magistralę systemu KNX. podtynkow y aktor Ŝaluzjow y K N X S-U S Obudowa: montaŝ w puszce ( 60mm, gł. 60mm), wymiary: 50 x 51 x 41 mm ołączenie do silnika: 1 (przy zasilaniu 230 V naleŝy uŝyć modelu z bezpiecznikiem T6.3 A) odtynkowy aktor Ŝaluzjowy KNX S-B2-U słuŝy do kontroli zacieniania (Ŝaluzjie markizy, rolety) lub do kontroli okien. Sterowanie moŝe być dokonane zewnętrznie (np. poprzez stacje pogodową KNX GS) lub wewnętrznie (oprogramowanie). Wewnętrzny mechanizm oferuje liczne opcje blokowania, zamykania (np. master-slave) oraz ustawienia priorytetowe (np. ręczne-automatyczne). Sceny mogą być gromadzone i przywoływane poprzez magistralę systemu KNX. Dwa wejścia binarne mogą być uŝywane do bez-pośredniego sterowania (np. przycisk) lub jako wejścia magistrali. podtynkow y aktor Ŝaluzjow y K N X S-B S 2-U 2 Obudowa: montaŝ w puszce ( 60mm, gł. 60mm), wymiary: 50 x 51 x 41 mm ołączenie do silnika: 1 (przy zasilaniu 230 V naleŝy uzyć modelu z bezpiecznikiem T6.3 A) 2 wejścia binarne odtynkowy aktor Ŝaluzjowy KNX S-B4T-U słuŝy do kontroli zacieniania (Ŝaluzje, markizy, rolety) lub do kontroli okien. Sterowanie moŝe być dokonane zewnętrznie (np. poprzez stacje pogodową KNX GS) lub wewnętrznie (oprogramowanie). Wewnętrzny mechanizm oferuje liczne opcje blokowania, zamykania (np. master-slave) oraz ustawienia priorytetowe (np. ręczne-automatyczne). Sceny mogą być gromadzone i przywoływane poprzez magistralę systemu KNX. Cztery wejścia binarne mogą być uŝywane do bezpośredniego sterowania (np. przycisk) lub jako wejścia magistrali. Aktor Ŝaluzjowy KNX S-B4T-U posiada równieŝ dodatkowe wejście dla czujnika temperatur. podtynkow y aktor Ŝaluzjow y K N X S-B S 4-U 4 Obudowa: montaŝ w puszce ( 60mm, gł. 60mm), wymiary: 50 x 51 x 41 mm ołączenie do silnika: 1 (przy zasilaniu 230 V naleŝy uŝyć modelu z bezpiecznikiem T6.3 A) 4 wejścia binarne 1 wejście dla czujnika temperatury (T-KTY82) Czujnik temperatury T-KTY82 moŝe być uŝyty wraz z aktorem Ŝaluzjowym KNX S-B4T-U. Do zastosowania zarówno wewnątrz jak i na zewnątrz. T -K T Y82 Obudowa: czujnik w kształcie tulejki, wymiary; dł. tulejki 45 mm, 6 mm, dł. kabla ok. 185 mm omiar temperatury: C

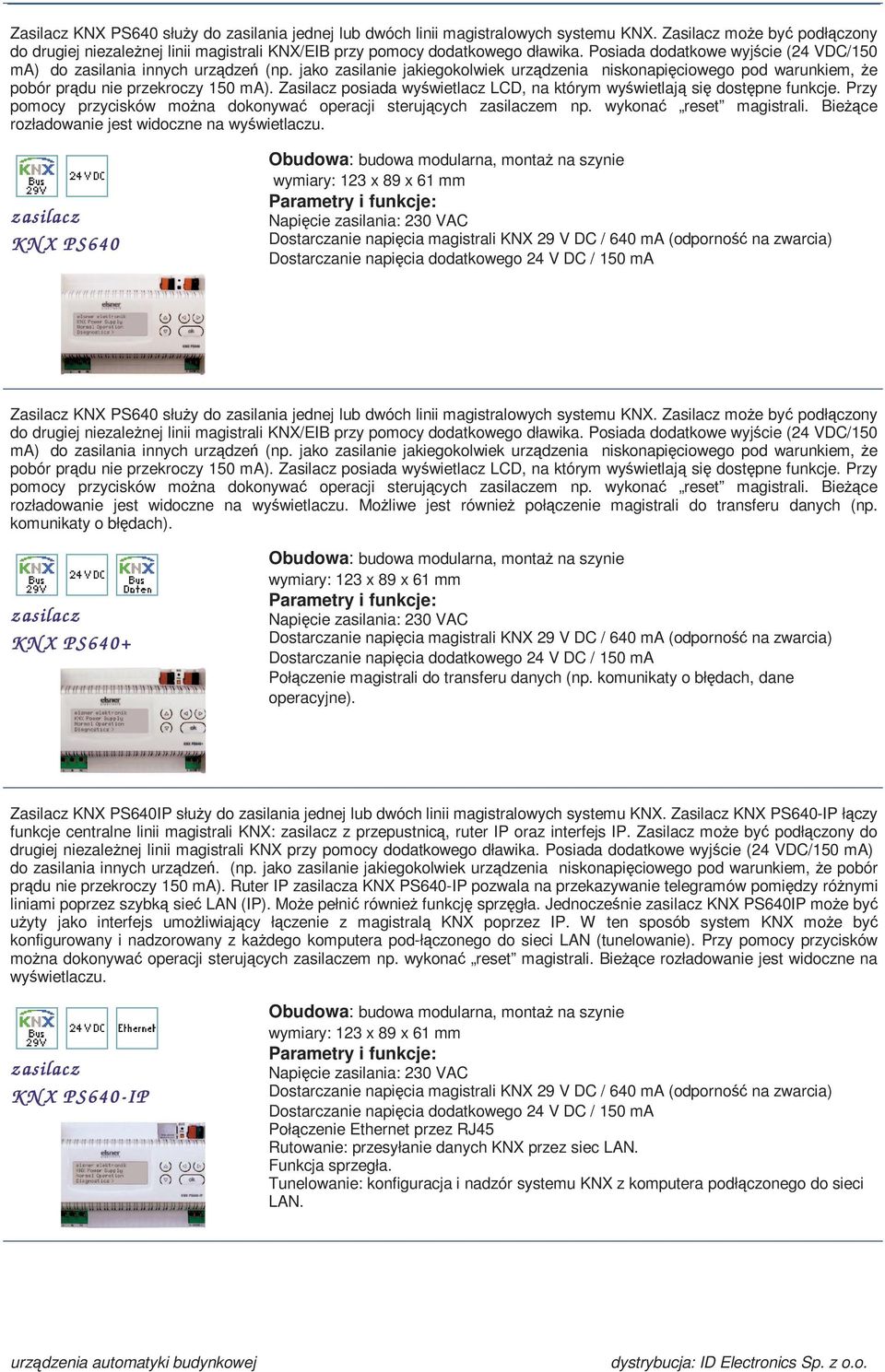

8 Zasilacz KNX S640 słuŝy do zasilania jednej lub dwóch linii magistralowych systemu KNX. Zasilacz moŝe być podłączony do drugiej niezaleŝnej linii magistrali KNX/EIB przy pomocy dodatkowego dławika. osiada dodatkowe wyjście (24 VDC/150 ma) do zasilania innych urządzeń (np. jako zasilanie jakiegokolwiek urządzenia niskonapięciowego pod warunkiem, Ŝe pobór prądu nie przekroczy 150 ma). Zasilacz posiada wyświetlacz LCD, na którym wyświetlają się dostępne funkcje. rzy pomocy przycisków moŝna dokonywać operacji sterujących zasilaczem np. wykonać reset magistrali. BieŜące rozładowanie jest widoczne na wyświetlaczu. zasilacz K N X S640 Obudowa: budowa modularna, montaŝ na szynie wymiary: 123 x 89 x 61 mm Napięcie zasilania: 230 VAC Dostarczanie napięcia magistrali KNX 29 V DC / 640 ma (odporność na zwarcia) Dostarczanie napięcia dodatkowego 24 V DC / 150 ma Zasilacz KNX S640 słuŝy do zasilania jednej lub dwóch linii magistralowych systemu KNX. Zasilacz moŝe być podłączony do drugiej niezaleŝnej linii magistrali KNX/EIB przy pomocy dodatkowego dławika. osiada dodatkowe wyjście (24 VDC/150 ma) do zasilania innych urządzeń (np. jako zasilanie jakiegokolwiek urządzenia niskonapięciowego pod warunkiem, Ŝe pobór prądu nie przekroczy 150 ma). Zasilacz posiada wyświetlacz LCD, na którym wyświetlają się dostępne funkcje. rzy pomocy przycisków moŝna dokonywać operacji sterujących zasilaczem np. wykonać reset magistrali. BieŜące rozładowanie jest widoczne na wyświetlaczu. MoŜliwe jest równieŝ połączenie magistrali do transferu danych (np. komunikaty o błędach). zasilacz K N X S640+ Obudowa: budowa modularna, montaŝ na szynie wymiary: 123 x 89 x 61 mm Napięcie zasilania: 230 VAC Dostarczanie napięcia magistrali KNX 29 V DC / 640 ma (odporność na zwarcia) Dostarczanie napięcia dodatkowego 24 V DC / 150 ma ołączenie magistrali do transferu danych (np. komunikaty o błędach, dane operacyjne). Zasilacz KNX S640I słuŝy do zasilania jednej lub dwóch linii magistralowych systemu KNX. Zasilacz KNX S640-I łączy funkcje centralne linii magistrali KNX: zasilacz z przepustnicą, ruter I oraz interfejs I. Zasilacz moŝe być podłączony do drugiej niezaleŝnej linii magistrali KNX przy pomocy dodatkowego dławika. osiada dodatkowe wyjście (24 VDC/150 ma) do zasilania innych urządzeń. (np. jako zasilanie jakiegokolwiek urządzenia niskonapięciowego pod warunkiem, Ŝe pobór prądu nie przekroczy 150 ma). Ruter I zasilacza KNX S640-I pozwala na przekazywanie telegramów pomiędzy róŝnymi liniami poprzez szybką sieć LAN (I). MoŜe pełnić równieŝ funkcję sprzęgła. Jednocześnie zasilacz KNX S640I moŝe być uŝyty jako interfejs umoŝliwiający łączenie z magistralą KNX poprzez I. W ten sposób system KNX moŝe być konfigurowany i nadzorowany z kaŝdego komputera pod-łączonego do sieci LAN (tunelowanie). rzy pomocy przycisków moŝna dokonywać operacji sterujących zasilaczem np. wykonać reset magistrali. BieŜące rozładowanie jest widoczne na wyświetlaczu. zasilacz K N X S640-I Obudowa: budowa modularna, montaŝ na szynie wymiary: 123 x 89 x 61 mm Napięcie zasilania: 230 VAC Dostarczanie napięcia magistrali KNX 29 V DC / 640 ma (odporność na zwarcia) Dostarczanie napięcia dodatkowego 24 V DC / 150 ma ołączenie Ethernet przez RJ45 Rutowanie: przesyłanie danych KNX przez siec LAN. Funkcja sprzegła. Tunelowanie: konfiguracja i nadzór systemu KNX z komputera podłączonego do sieci LAN.

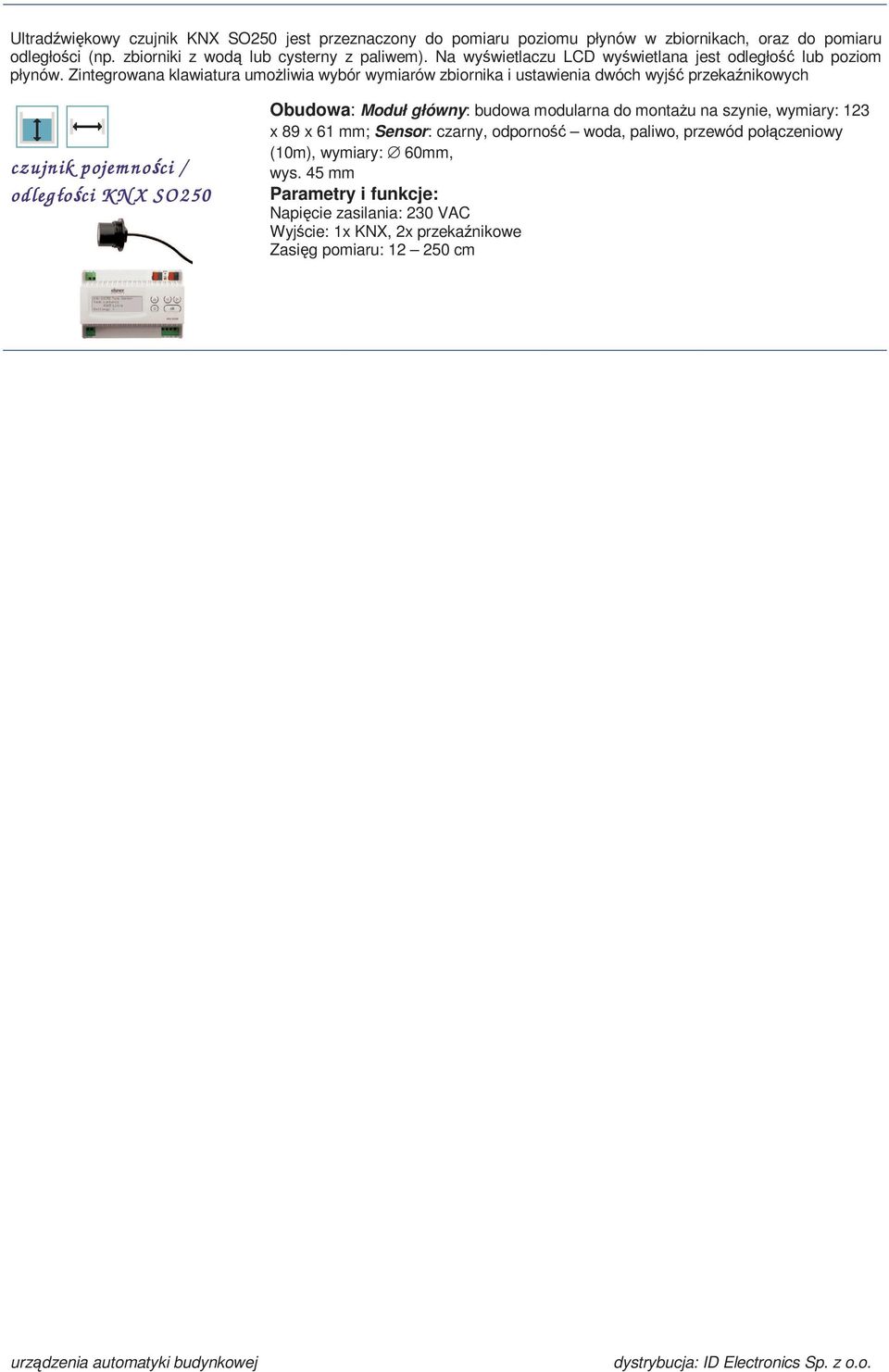

9 Ultradźwiękowy czujnik KNX SO250 jest przeznaczony do pomiaru poziomu płynów w zbiornikach, oraz do pomiaru odległości (np. zbiorniki z wodą lub cysterny z paliwem). Na wyświetlaczu LCD wyświetlana jest odległość lub poziom płynów. Zintegrowana klawiatura umoŝliwia wybór wymiarów zbiornika i ustawienia dwóch wyjść przekaźnikowych czujnik pojem ności / odległości K N X SO 250 Obudowa: Moduł główny: budowa modularna do montaŝu na szynie, wymiary: 123 x 89 x 61 mm; Sensor: czarny, odporność woda, paliwo, przewód połączeniowy (10m), wymiary: 60mm, wys. 45 mm Napięcie zasilania: 230 VAC Wyjście: 1x KNX, 2x przekaźnikowe Zasięg pomiaru: cm
