1 KARTA KATALOGOWA Moduł ściemniacza MDIM-1p

2 Opis modułu Przeznaczenie Moduł MDIM-1p jest składnikiem systemu Ampio SmartHome. Posiada jedno wyjście regulowane płynnie 0-230V AC, dwa wejścia zwierane do masy oraz możliwość podłączenia do sześciu czujników 1-Wire (np. temperatury, wilgotności). Moduł obsługuje pomiar mocy oraz posiada zabezpieczenia przeciwzwarciowe. Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus: cykliczne jedno błyśnięcie co 1 sek. - komunikacja CAN-Bus prawidłowa cykliczne dwa błyśnięcia co 1 sek. - moduł nie odbiera informacji od pozostałych modułów idom cykliczne trzy błyśnięcia co 1 sek. - moduł nie może wysłać informacji w szynę CAN-Bus Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu: dioda świeci - styki przekanika wyjścia załączone dioda nie świeci - styki przekanika wyjścia rozłączone Przykładowe zastosowania: załączania oświetlenia, płynnej regulacji oświetlenia, płynnej regulacji mocy urządzeń o maksymalnej mocy nie przekraczającej 300W. podłączenia cyfrowych czujników (np. Temperatury DS18B20) zgodnych z magistralą Dallas 1-Wire Sterowanie modułem odbywa się poprzez magistralę CAN-Bus. Do zasilania modułu wymagane jest napięcie 12V DC. Urządzenia pozwala na płynne sterowanie zasilaniem odbiornika. Dzięki zastosowaniu tranzystorów MOSFET na wyjściu OUT mamy możliwość płynnej regulacji napięcia w zakresie 0-230V AC bez nadmiernego wydzielania ciepła. Moduł umożliwia zrealizowanie ciekawych efektów świetlnych np. płynnego zapalania lamp na podjedzie do garażu lub w ogrodzie czy basenie. Moduł wyposażony jest w dwa wejścia oraz wejście cyfrowego czujnik 1-Wire (DS18B20). Wejścia możemy wykorzystać, np. do podłączenie klasycznych włączników oświetlenia. Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, po prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych. Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu idomkonfigurator. Dzięki niemu możemy skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN. Dane techniczne: Napięcie zasilania modułu Pobór prądu Liczba wyjść regulowanych Maksymalna moc wyjścia Liczba wejść modułu Złącze 1-Wire Wymiary modułu: szerokość wysokość grubość 12V DC 50 ma 1 300W 2 tak, do 6 czujników 47 mm 47 mm 20 mm ver 1.0,

3 Schemat montażu Podłączenie modułu Montaż powinna przeprowadzić osoba posiadająca doświadczenie w projektowaniu i wykonywaniu instalacji elektrycznych. Błędnie przeprowadzony montaż może doprowadzić do uszkodzenia modułu. Należy zwrócić szczególną uwagę na miejsca gdzie występuje wysokie napięcie 230V. Moduł jest przystosowany do montażu w standardowej puszce elektrycznej. Kabel transmisji danych CAN-Bus wymaga zastosowania przewodu 4 żyłowego o skręconych parach np. popularnego UTP. Dwie żyły służą do zasilania elektroniki sterującej natomiast dwie następne służą do komunikacji CAN-Bus. Kabel transmisji danych CAN-Bus prowadzimy szeregowo od modułu do następnego modułu. Do zasilania modułów należy użyć dedykowanego zasilacza do pracy ciągłej najlepiej z montażem na szynę DIN. Dobór mocy zasilacza powinien uwzględniać ilość modułów Ampio SmartHome oraz znaczne odległości między nimi. Czujniki temperatury 1-Wire możemy zamontować w dogodnym dla nas miejscu np. przy grzejniku lub za oknem w zależności od tego jaką temperaturę chcemy mierzyć. Zalecamy użycie cyfrowych czujników firmy Dallas DS18B20+. Czujnik możemy podłączyć dwużyłowym kablem mostkując pin 1 i 3 czujnika (VDD oraz GND), które następnie podłączamy do masy modułu (GND). Drugą żyłą przesyłamy sygnał cyfrowy DQ, który należy podłączyć do wejścia 1-Wire. Po prawidłowym podłączeniu modułu zalecamy przetestować za pomocą programatora czy moduł jest wykrywany w sieci CAN-Bus. Dla ułatwienia programowania należy opisać wszystkie wejścia oraz wyjścia w aplikacji Ampio Smart Home Konfigurator. Zalecamy także za pomocą funkcji Monitor przetestować ręcznie prawidłowość podłączenia modułu. Wyzwalamy ręcznie wyjścia i sprawdzamy czy aplikacja pokazuje działanie wejść. Dopiero teraz możemy tworzyć nowe warunki które określają działanie modułu. Przestrzeganie tej procedury pozwoli nam łatwiej wykryć ewentualne błędy przy podłączaniu modułu. Neutralny N OUT L - 230V AC DS18B20 DS18B20 N - 230V AC L N OUT Do następnych czujników 1-Wire 230V AC Ampio 1-Wire 1-Wire Wejście 1 GND Masa STATUS szyna CAN GND IN 1 230V AC, 6A AC +12V MDIM-1p CAN L Wejście 2 CAN H IN 2 CAN High CAN Low +12 V MASA

4 Programowanie modułu Programowanie Do programowania modułu wymagany jest specjalny programator MPROG-1 wykorzystujący złącze USB komputera. Programator należy podłączyć do lini CAN-Bus w dowolnym miejscu instalacji Ampio Smart Home. Wymagane jest podłączenie: GND (masa) oraz CAN-High i CAN-Low. Aplikację AmpioSmartHome Konfigurator można pobrać ze strony producenta w Strefie Instalatora. Po uruchomieniu aplikacji sprawdzamy czy w lewym dolnym rogu wyświetla się zielony ptaszek informujący o prawidłowo wykrytym programatorze.po kliknięciu na przycisk Szukaj urządzeń w głównym oknie pokarze nam się lista wszystkich modułów podłączonych do systemu Ampio SmartHome. Poniżej znajduje się opis zakładek charakterystycznych dla tego modułu. Rysunek 1. Zakładka Czas. Zakładka Czas. umożliwia ustawienie sposobu zadziałania wyjścia. Wyjście może zostać tylko załączone, tylko wyłączone lub jego stan może zostać zmieniony na przeciwny do ostatniego stanu. Suwakiem Wartość do ustalenia ustawiamy na ile procent ma zostać załączone wyjście (jasność żarówki). Suwakiem Czas ustalania możemy wybrać szybkość z jaką wyjście będzie załączane (stopień rozjaśniania/ściemniania). W tej zakładce ustawiamy także czas opónienia po jakim wyjście zostanie załączone/wyłączone (w zależności od funkcji Operacja ). Można ustawić także na jak długi czas wyjście ma zostać załączone/wyłączone (w zależności od funkcji Operacja ).

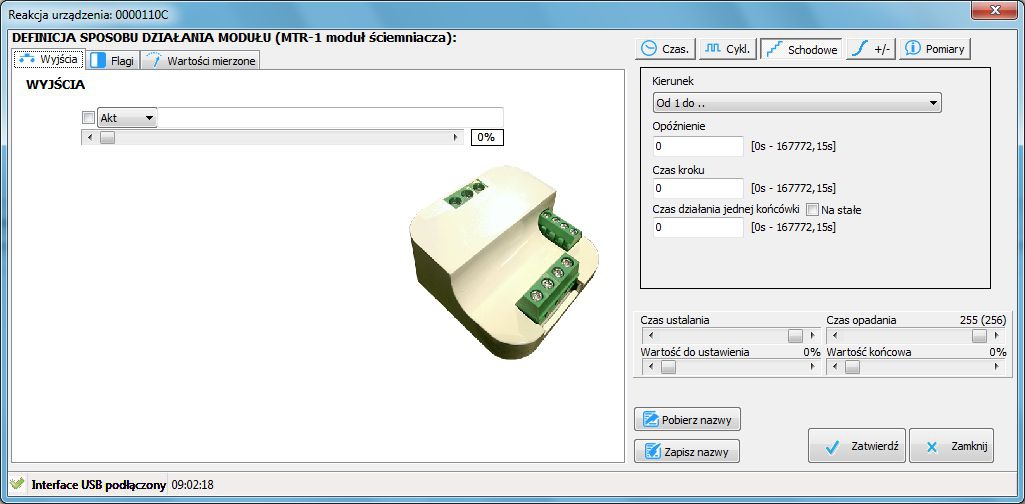

5 Programowanie modułu Rysunek 2. Zakładka Cykliczne. Zakładka Cykl. umożliwia definiowanie cykliczne załączania wyjścia. Ustawiamy czas na jaki wyjście ma zostać załączone, na jaki ma zostać wyłączone oraz ilość cykli. Po wybraniu funkcji Powtarzaj stale cykl załączeń i wyłączeń będzie wykonywany w pętli. Czasy w powyższych zakładkach wpisujemy w sekundach z dokładnością do jednej setnej oddzielonej przecinkiem. Rysunek 3. Zakładka schodowe. Zakładka Schodowe umożliwia kolejne załączanie wszystkich wyjść. Funkcja pomocna w celu realizacji efektu zapalania się poszczególnych lamp na podjedzie do garażu lub oświetlenia schodów. Wyjścia mogą być załączane w kolejności od pierwszego do ostatniego lub odwrotnie. Możemy ustawić opónienie efektu, czas kroku (po jakim czasie ma zostać załączone następne wyjście) oraz czas działania (na jaki czas ma zostać załączone wyjście).

6 Programowanie modułu Rysunek 4. Zakładka inkrementacja. Zakładka inkrementuj +/- służy do regulacji napięcia wyjścia modułu. Umożliwia realizację płynnego ściemniania i rozjaśniania żarówek. Operacja Inkrementuj + powoduje zwiększenie napięcia na wyjściu w przedziałach czasowych określonych w polu Interwał. Ilość kroków możemy regulować w polu Skok. Można ustawić od 1255 kroków. Pasek Wartość do ustawienia określa maksymnalne napięcie jakie ma zostać osiągnięte podczas inkrementacji (czyli końcowy stopień jasności żarówki). Analogicznie wszystkie opcje ustawiamy podobnie przy wyborze operacji Dekrementuj - która służy do zmniejszania napięcia na wyjściu modułu. Realizację ściemniania i rozjaśniania żarówek realizujemy na dwóch warunkach. Pierwszy musi określać rozjaśnianie (inkrementacja): którym włącznikiem będzie efekt realizowany (wejście oraz moduł), szybkość efektu i końcowy stopień jasności. Drugi warunek określa ściemnianie żarówek (dekrementacja). Należy pamiętać aby przyciskiem Wyślij do urządzenia wysyłać nowy warunek do modułu. Od tej chwili będzie już on realizowany przez urządzenie.
