1 Przełącznik Linii Miejskiej P66 IT - Informacja Techniczna Aktualizacja biuro@lep.pl Olkusz, ul. Powstańców śląskich 5, tel/fax (32) , ,

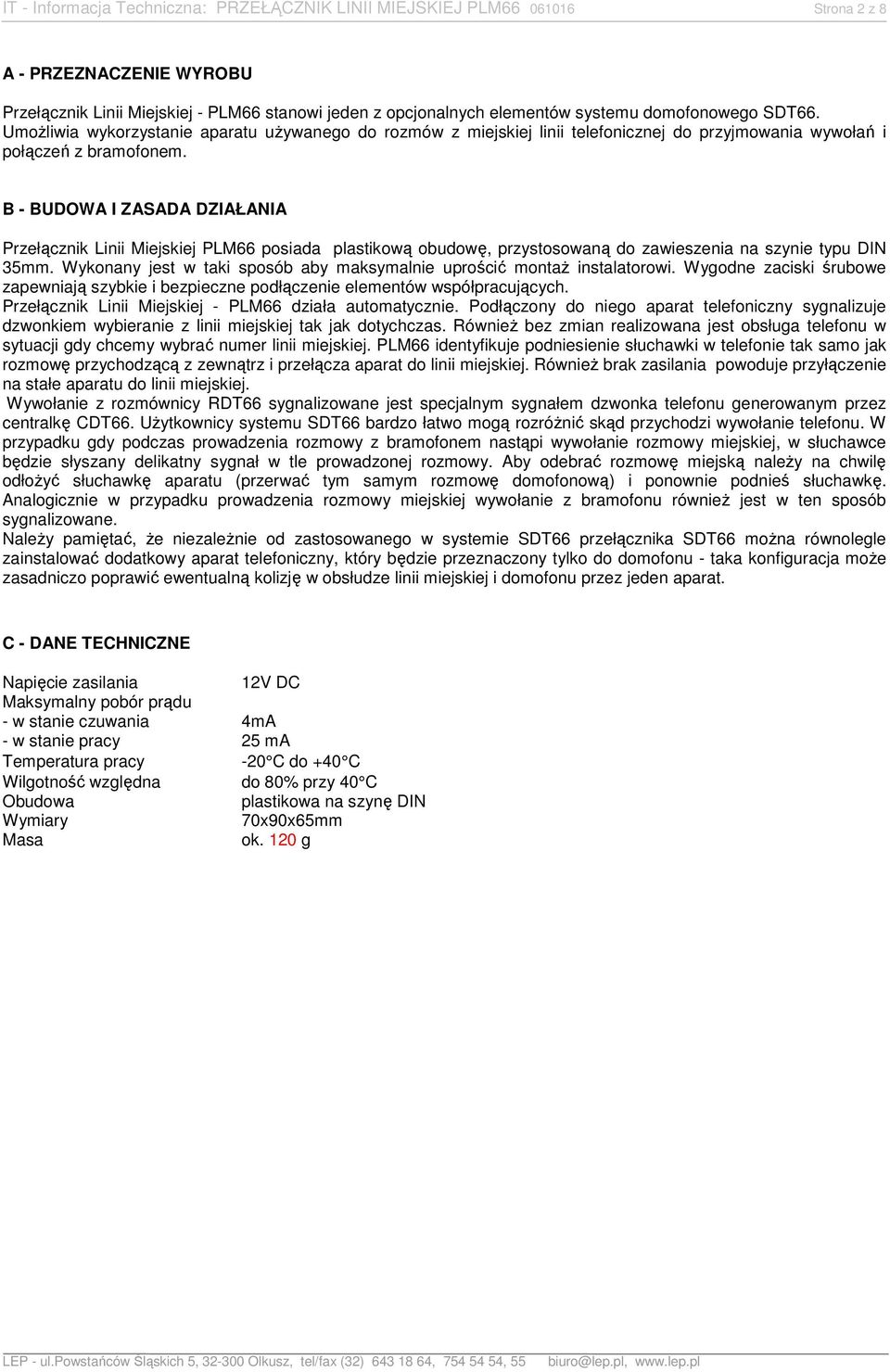

2 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 2 z 8 A - PRZEZNACZENIE WYROBU Przełącznik Linii Miejskiej - P66 stanowi jeden z opcjonalnych elementów systemu domofonowego SDT66. UmoŜliwia wykorzystanie aparatu uŝywanego do rozmów z miejskiej linii telefonicznej do przyjmowania wywołań i połączeń z bramofonem. B - BUDOWA I ZASADA DZIAŁANIA Przełącznik Linii Miejskiej P66 posiada plastikową obudowę, przystosowaną do zawieszenia na szynie typu DIN 35mm. Wykonany jest w taki sposób aby maksymalnie uprościć montaŝ instalatorowi. Wygodne zaciski śrubowe zapewniają szybkie i bezpieczne podłączenie elementów współpracujących. Przełącznik Linii Miejskiej - P66 działa automatycznie. Podłączony do niego aparat telefoniczny sygnalizuje dzwonkiem wybieranie z linii miejskiej tak jak dotychczas. RównieŜ bez zmian realizowana jest obsługa telefonu w sytuacji gdy chcemy wybrać numer linii miejskiej. P66 identyfikuje podniesienie słuchawki w telefonie tak samo jak rozmowę przychodzącą z zewnątrz i przełącza aparat do linii miejskiej. RównieŜ brak zasilania powoduje przyłączenie na stałe aparatu do linii miejskiej. Wywołanie z rozmównicy RDT66 sygnalizowane jest specjalnym sygnałem dzwonka telefonu generowanym przez centralkę CDT66. UŜytkownicy systemu SDT66 bardzo łatwo mogą rozróŝnić skąd przychodzi wywołanie telefonu. W przypadku gdy podczas prowadzenia rozmowy z bramofonem nastąpi wywołanie rozmowy miejskiej, w słuchawce będzie słyszany delikatny sygnał w tle prowadzonej rozmowy. Aby odebrać rozmowę miejską naleŝy na chwilę odłoŝyć słuchawkę aparatu (przerwać tym samym rozmowę domofonową) i ponownie podnieś słuchawkę. Analogicznie w przypadku prowadzenia rozmowy miejskiej wywołanie z bramofonu równieŝ jest w ten sposób sygnalizowane. NaleŜy pamiętać, Ŝe niezaleŝnie od zastosowanego w systemie SDT66 przełącznika SDT66 moŝna równolegle zainstalować dodatkowy aparat telefoniczny, który będzie przeznaczony tylko do domofonu - taka konfiguracja moŝe zasadniczo poprawić ewentualną kolizję w obsłudze linii miejskiej i domofonu przez jeden aparat. C - DANE TECHNICZNE Napięcie zasilania 12V DC Maksymalny pobór prądu - w stanie czuwania 4mA - w stanie pracy 25 ma Temperatura pracy -20 C do +40 C Wilgotność względna do 80% przy 40 C Obudowa plastikowa na szynę DIN Wymiary 70x90x65mm Masa ok. 120 g

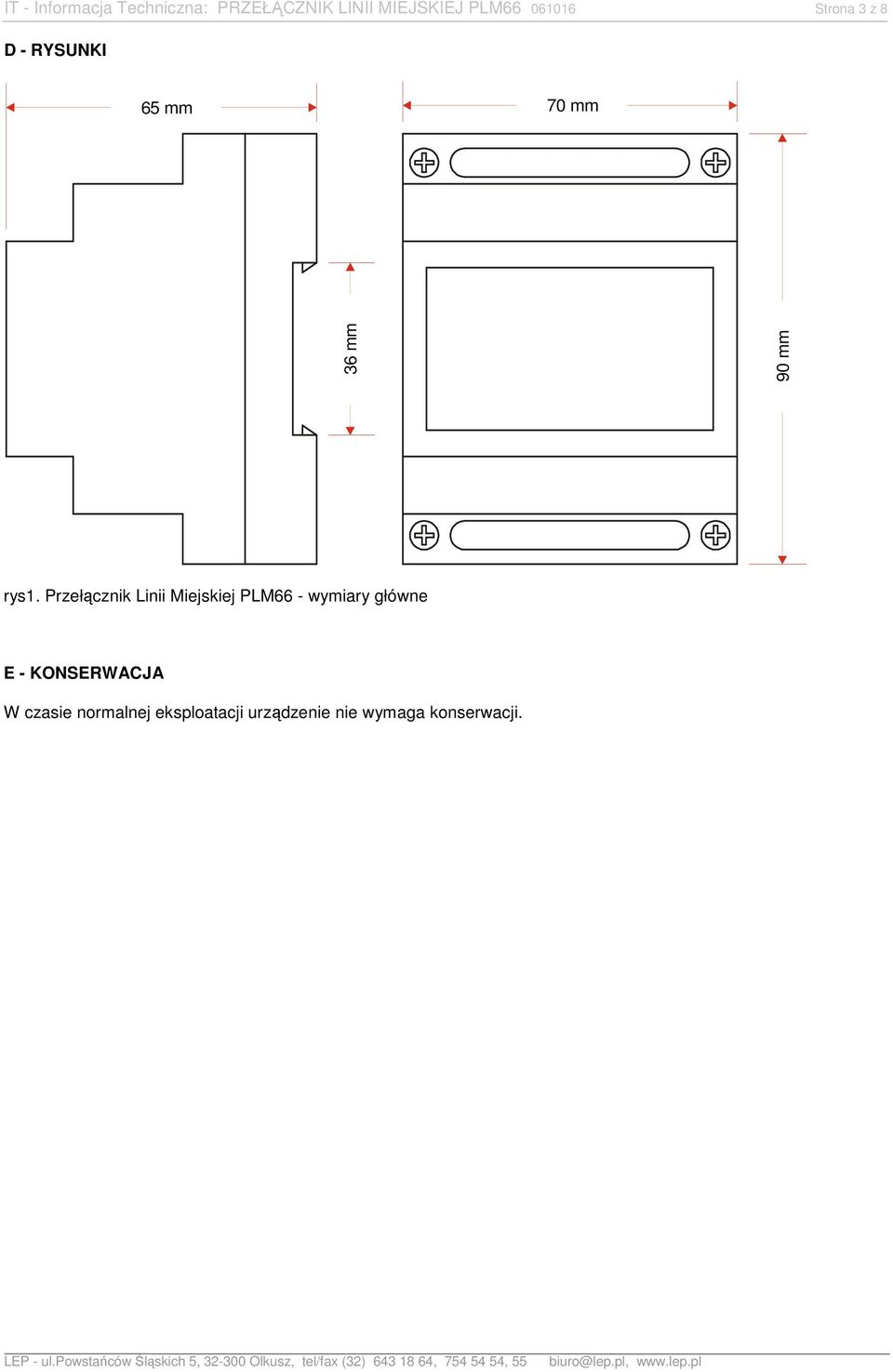

3 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 3 z 8 D - RYSUNKI 65 mm 70 mm 36 mm 90 mm rys1. Przełącznik Linii Miejskiej P66 - wymiary główne E - KONSERWACJA W czasie normalnej eksploatacji urządzenie nie wymaga konserwacji.

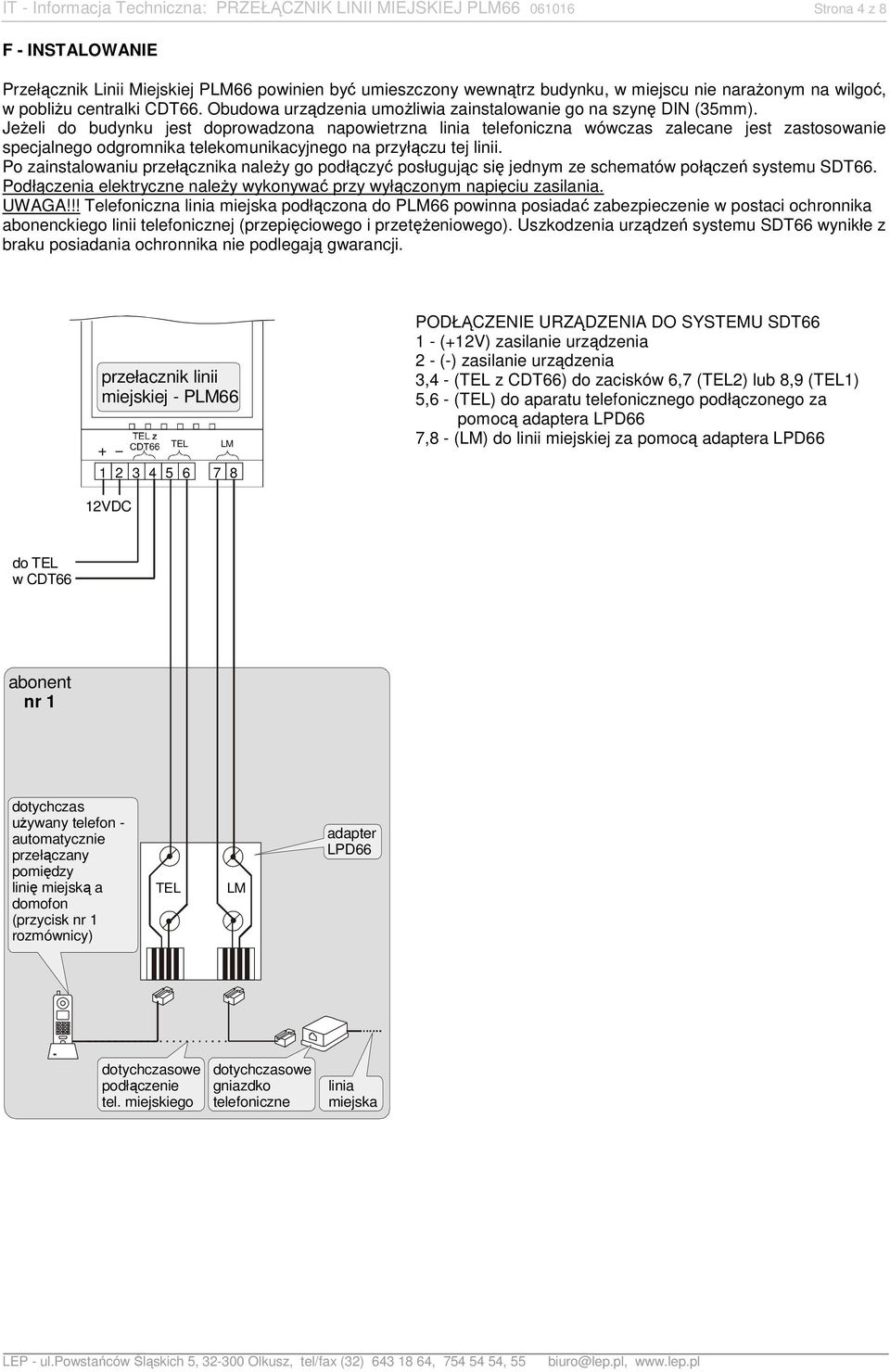

4 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 4 z 8 F - INSTALOWANIE Przełącznik Linii Miejskiej P66 powinien być umieszczony wewnątrz budynku, w miejscu nie naraŝonym na wilgoć, w pobliŝu centralki CDT66. Obudowa urządzenia umoŝliwia zainstalowanie go na szynę DIN (35mm). JeŜeli do budynku jest doprowadzona napowietrzna linia telefoniczna wówczas zalecane jest zastosowanie specjalnego odgromnika telekomunikacyjnego na przyłączu tej linii. Po zainstalowaniu przełącznika naleŝy go podłączyć posługując się jednym ze schematów połączeń systemu SDT66. Podłączenia elektryczne naleŝy wykonywać przy wyłączonym napięciu zasilania. UWAGA!!! Telefoniczna linia miejska podłączona do P66 powinna posiadać zabezpieczenie w postaci ochronnika abonenckiego linii telefonicznej (przepięciowego i przetęŝeniowego). Uszkodzenia urządzeń systemu SDT66 wynikłe z braku posiadania ochronnika nie podlegają gwarancji. przełacznik linii miejskiej - P66 PODŁĄCZENIE URZĄDZENIA DO SYSTEMU SDT (+12V) zasilanie urządzenia 2 - (-) zasilanie urządzenia 3,4 - ( z CDT66) do zacisków 6,7 (2) lub 8,9 (1) 5,6 - () do aparatu telefonicznego podłączonego za pomocą adaptera LPD66 7,8 - () do linii miejskiej za pomocą adaptera LPD VDC do w CDT66 abonent nr 1 dotychczas uŝywany telefon - automatycznie przełączany pomiędzy linię miejską a domofon (przycisk nr 1 rozmównicy) adapter LPD66 podłączenie tel. miejskiego gniazdko telefoniczne linia miejska

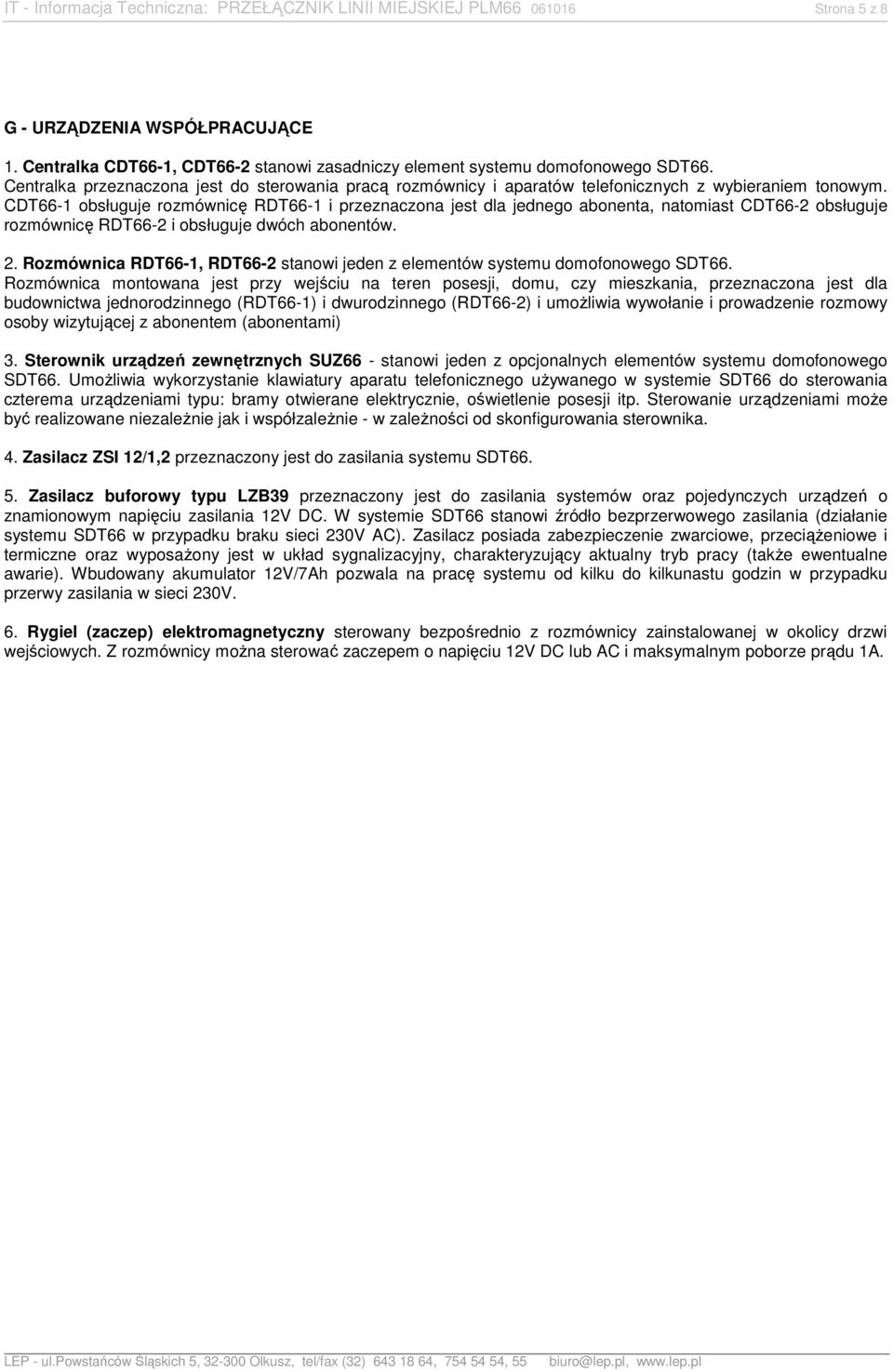

5 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 5 z 8 G - URZĄDZENIA WSPÓŁPRACUJĄCE 1. Centralka CDT66-1, CDT66-2 stanowi zasadniczy element systemu domofonowego SDT66. Centralka przeznaczona jest do sterowania pracą rozmównicy i aparatów telefonicznych z wybieraniem tonowym. CDT66-1 obsługuje rozmównicę RDT66-1 i przeznaczona jest dla jednego abonenta, natomiast CDT66-2 obsługuje rozmównicę RDT66-2 i obsługuje dwóch abonentów. 2. Rozmównica RDT66-1, RDT66-2 stanowi jeden z elementów systemu domofonowego SDT66. Rozmównica montowana jest przy wejściu na teren posesji, domu, czy mieszkania, przeznaczona jest dla budownictwa jednorodzinnego (RDT66-1) i dwurodzinnego (RDT66-2) i umoŝliwia wywołanie i prowadzenie rozmowy osoby wizytującej z abonentem (abonentami) 3. Sterownik urządzeń zewnętrznych SUZ66 - stanowi jeden z opcjonalnych elementów systemu domofonowego SDT66. UmoŜliwia wykorzystanie klawiatury aparatu telefonicznego uŝywanego w systemie SDT66 do sterowania czterema urządzeniami typu: bramy otwierane elektrycznie, oświetlenie posesji itp. Sterowanie urządzeniami moŝe być realizowane niezaleŝnie jak i współzaleŝnie - w zaleŝności od skonfigurowania sterownika. 4. Zasilacz ZSI 12/1,2 przeznaczony jest do zasilania systemu SDT Zasilacz buforowy typu LZB39 przeznaczony jest do zasilania systemów oraz pojedynczych urządzeń o znamionowym napięciu zasilania 12V DC. W systemie SDT66 stanowi źródło bezprzerwowego zasilania (działanie systemu SDT66 w przypadku braku sieci 230V AC). Zasilacz posiada zabezpieczenie zwarciowe, przeciąŝeniowe i termiczne oraz wyposaŝony jest w układ sygnalizacyjny, charakteryzujący aktualny tryb pracy (takŝe ewentualne awarie). Wbudowany akumulator 12V/7Ah pozwala na pracę systemu od kilku do kilkunastu godzin w przypadku przerwy zasilania w sieci 230V. 6. Rygiel (zaczep) elektromagnetyczny sterowany bezpośrednio z rozmównicy zainstalowanej w okolicy drzwi wejściowych. Z rozmównicy moŝna sterować zaczepem o napięciu 12V DC lub AC i maksymalnym poborze prądu 1A.

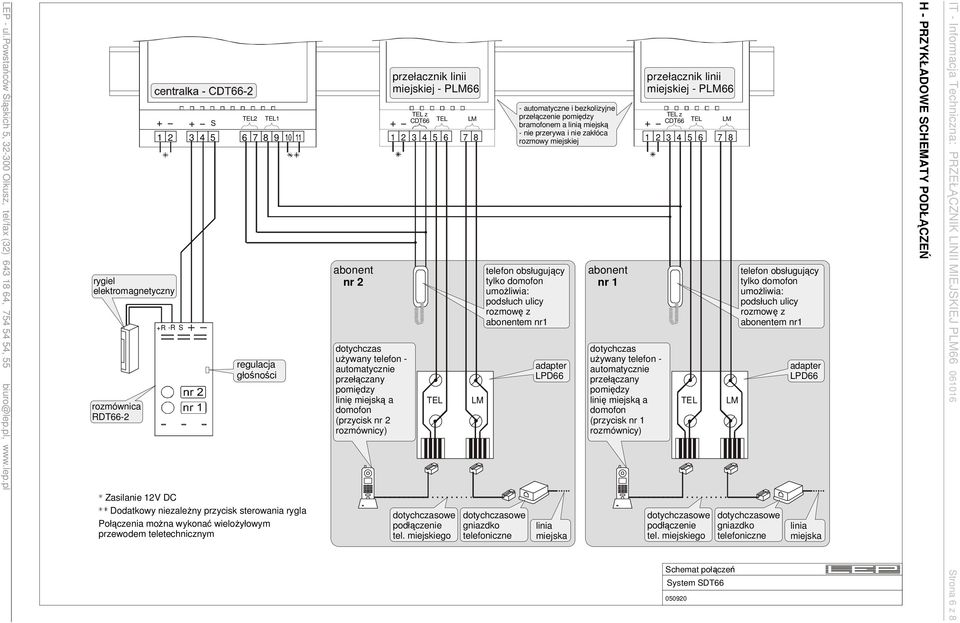

6 rygiel elektromagnetyczny rozmównica RDT66-2 S R -R S regulacja głośności Zasilanie 12V DC Dodatkowy niezaleŝny przycisk sterowania rygla Połączenia moŝna wykonać wieloŝyłowym przewodem teletechnicznym abonent nr 2 dotychczas uŝywany telefon - automatycznie przełączany pomiędzy linię miejską a domofon (przycisk nr 2 rozmównicy) przełacznik linii miejskiej - P66 z CDT podłączenie tel. miejskiego przełacznik linii miejskiej - P66 - automatyczne i bezkolizyjne przełączenie pomiędzy z CDT66 bramofonem a linią miejską - nie przerywa i nie zakłóca rozmowy miejskiej telefon obsługujący tylko domofon umoŝliwia: podsłuch ulicy rozmowę z abonentem nr1 gniazdko telefoniczne adapter LPD66 linia miejska abonent nr 1 dotychczas uŝywany telefon - automatycznie przełączany pomiędzy linię miejską a domofon (przycisk nr 1 rozmównicy) podłączenie tel. miejskiego Schemat połączeń System SDT telefon obsługujący tylko domofon umoŝliwia: podsłuch ulicy rozmowę z abonentem nr1 gniazdko telefoniczne adapter LPD66 linia miejska H - PRZYKŁADOWE SCHEMATY PODŁĄCZEŃ IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 6 z 8

7 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 7 z 8

8 IT - Informacja Techniczna: PRZEŁĄCZNIK LINII MIEJSKIEJ P Strona 8 z 8
