WYMAGANIA INSTALACYJNE DLA UPS-ów. W ZAKRESIE MOCY OD 100 kva DO 120kVA. seria MASTERYS MC oraz GP

Transkrypt

1 1 SYSTEMY ZASILANIA REZERWOWEGO WYMAGANIA INSTALACYJNE DLA UPS-ów W ZAKRESIE MOCY OD 100 kva DO 120kVA seria MASTERYS MC oraz GP

2 2 Zawartość opracowania. 1. Ochrona przeciwprzepięciowa str Widok frontu serii MASTERYS str Widok przyłączy kablowych str Wymiary i waga MASTERYS str Bezpieczniki / wyłączniki w obwodzie UPS oraz przekroje kabli str 6 6. Specyfikacja techniczna zasilaczy MASTERYS str Porty komunikacyjne str Karta GSS współpracy z generatorem prądotwórczym str Zewnętrzny BYPASS serwisowy (bezprzerwowy) str. 9

3 3 1. Ochrona przeciwprzepięciowa UPS-a. UPS jest urządzeniem energetycznym, które moŝe ulec zniszczeniu w przypadku silnego przepięcia powstałego na skutek uderzenia pioruna lub przepięć łączeniowych. KaŜda sieć energetyczna wewnątrz budynku powinna być odpowiednio zabezpieczona przed przepięciami z zewnętrznych linii zasilających. Brak takich zabezpieczeń w przypadku pojawienia się przepięć naraŝa uŝytkownika na powaŝne straty wynikające z uszkodzeń urządzeń i odbiorników. Prawidłowo zabezpieczona instalacja energetyczna uŝytkownika powinna zawierać takie elementy jak odgromniki i ochronniki przeciwprzepięciowe. Aby zredukować wielkość przepięcia do poziomu niegroźnego dla UPS-a i odbiorników naleŝy stosować zestopniowaną ochronę przeciwprzepięciową co przedstawia poniŝszy rysunek. UPS UPS UPS

4 4 2. Widok frontu serii MASTERYS Legenda: A gniazdo na opcje B złącze RS232 C złącze RS232/RS485 (JBUS protocol) D LAN RJ45 do Ethernet E Przyłącza kablowe F Kable logiczne Q1 zasilanie podstawowe (prostownik) Q3 Wyjście zasilacza Q4 zasilanie z linii rezerwowej Q5 bypass ręczny serwisowy W standardzie równieŝ płytka DRY CONTACTS opisana na stronie 7.

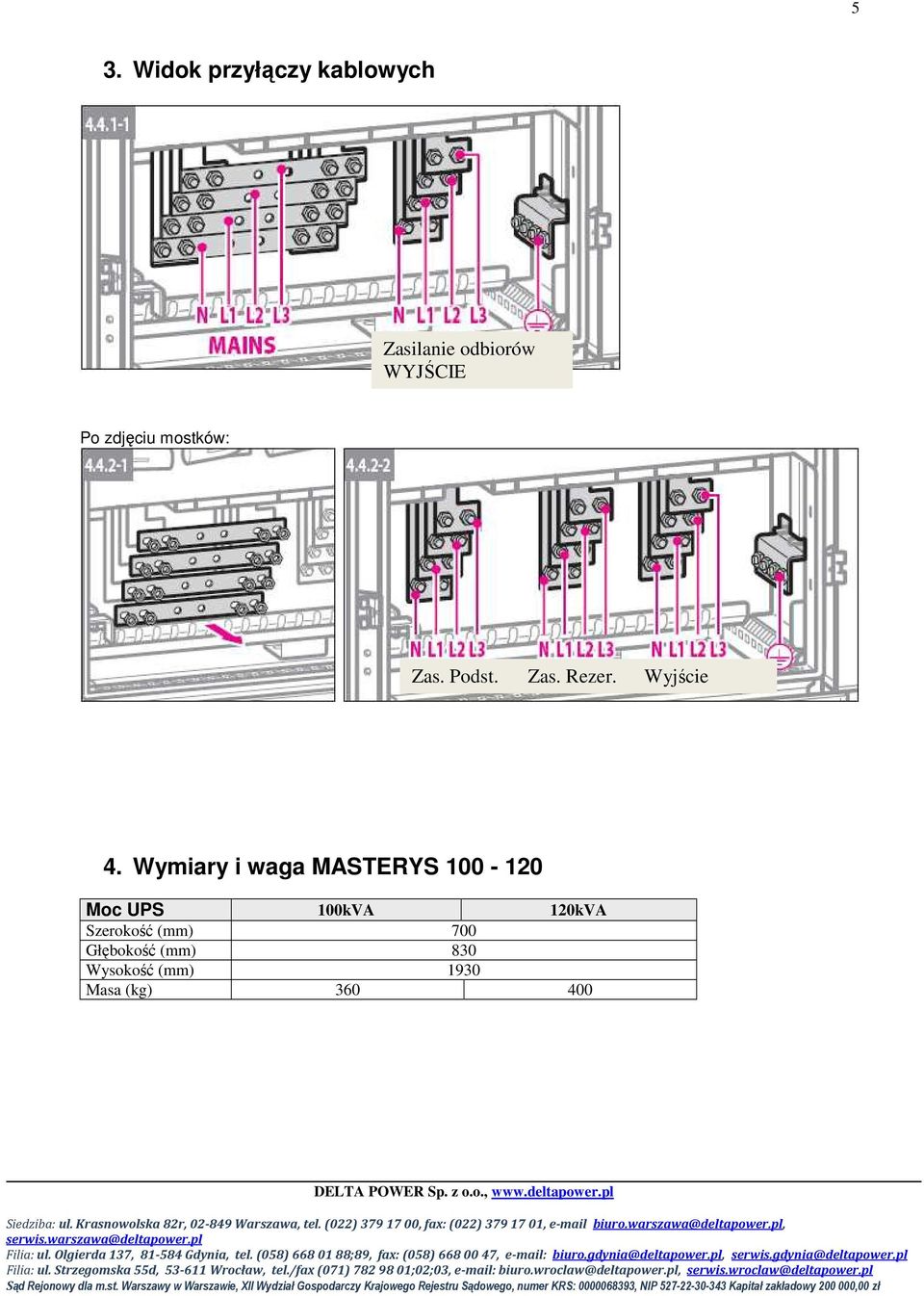

5 5 3. Widok przyłączy kablowych Zasilanie odbiorów WYJŚCIE Po zdjęciu mostków: Zas. Podst. Zas. Rezer. Wyjście 4. Wymiary i waga MASTERYS Moc UPS 100kVA 120kVA Szerokość (mm) 700 Głębokość (mm) 830 Wysokość (mm) 1930 Masa (kg)

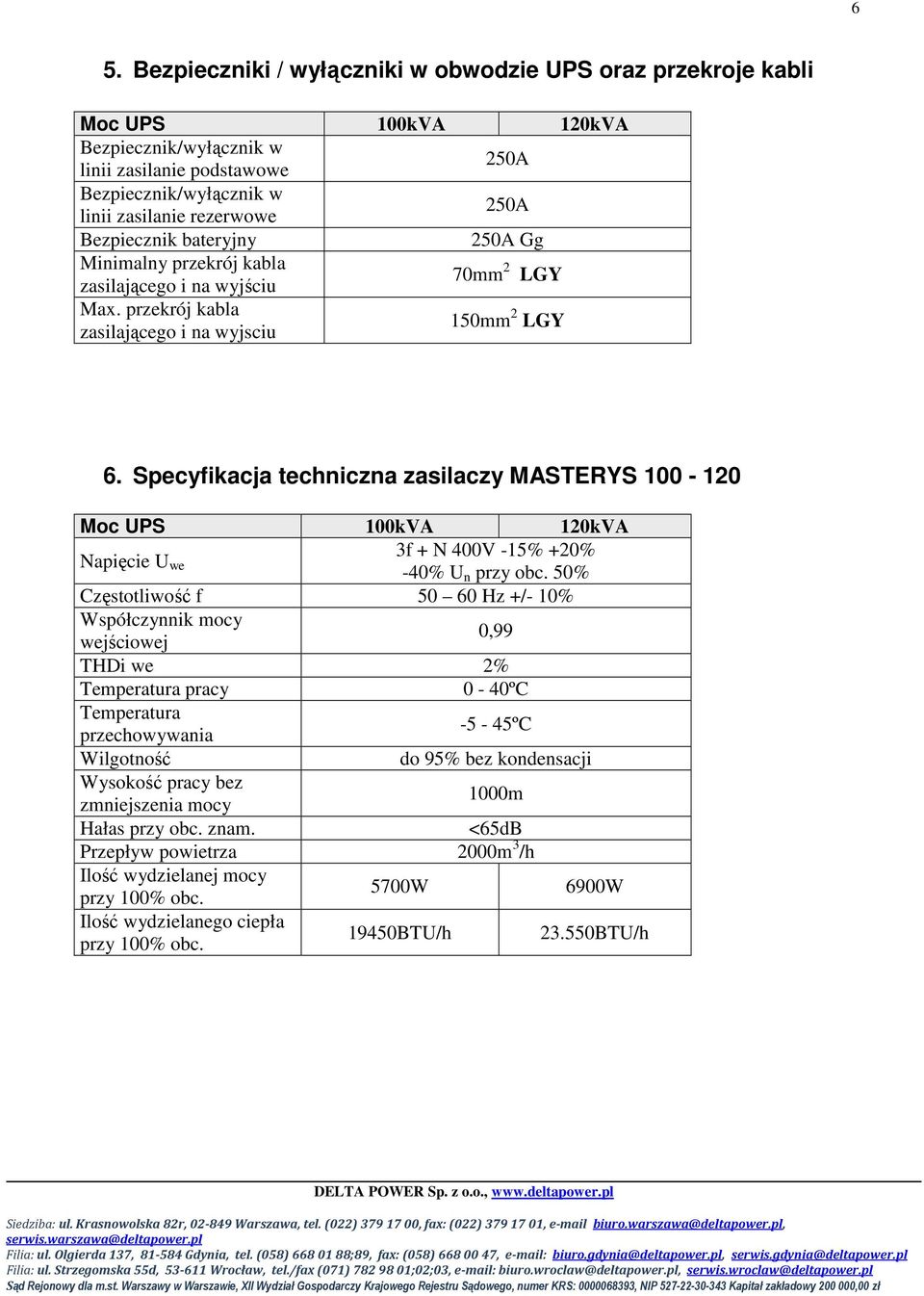

6 6 5. Bezpieczniki / wyłączniki w obwodzie UPS oraz przekroje kabli Moc UPS 100kVA 120kVA Bezpiecznik/wyłącznik w linii zasilanie podstawowe 250A Bezpiecznik/wyłącznik w linii zasilanie rezerwowe 250A Bezpiecznik bateryjny 250A Gg Minimalny przekrój kabla zasilającego i na wyjściu 70mm 2 LGY Max. przekrój kabla zasilającego i na wyjsciu 150mm 2 LGY 6. Specyfikacja techniczna zasilaczy MASTERYS Moc UPS 100kVA 120kVA Napięcie U we 3f + N 400V -15% +20% -40% U n przy obc. 50% Częstotliwość f Hz +/- 10% Współczynnik mocy wejściowej 0,99 THDi we 2% Temperatura pracy 0-40ºC Temperatura przechowywania -5-45ºC Wilgotność do 95% bez kondensacji Wysokość pracy bez zmniejszenia mocy 1000m Hałas przy obc. znam. <65dB Przepływ powietrza 2000m 3 /h Ilość wydzielanej mocy przy 100% obc. 5700W 6900W Ilość wydzielanego ciepła przy 100% obc BTU/h BTU/h

7 7 7. PORTY KOMUNIKACYJNE Karta zaawansowanej komunikacji ADC Płyta zaawansowanej komunikacji (ADC): posiada 3 izolowane wejścia bezpotencjałowe (w tym wyłączenie awaryjne) oraz 4 wyjścia przekaźnikowe (2A - 250V) normalnie otwarte NO lub normalnie zamknięte NC umoŝliwia zdalną kontrolę i sygnalizację stanów pracy UPS-a. Karta moŝe być włoŝona go gniazda S1 lub S2. Przez odpowiednie ustawienie mikro-przełączników DIP 1 i DIP 2 moŝliwe są 4 konfiguracje karty ADC!!! PoniŜej ustawienie fabryczne. Ustawienia DIP DIP 1 DIP 2 OFF OFF Konfiguracja standardowa IN/OUT Opis Poziom Out 1 Alarm ogólny 2 Out 2 Praca z baterii 3 Out 3 Baterie bliskie rozładowania i natychmiast. wyłączenie UPS 2 Out 4 UPS na bypassie 2 In 1 * Wyłączenie awaryjne 1 In 2 Zasilanie z generatora 1 In 3 Czujniki zewnętrzny pomiar temperatury (patrz rysunek niŝej) 1

8 8 8. Karta GSS współpracy z generatorem prądotwórczym Karta ta optymalizuje współpracę UPS-a z generatorem prądotwórczym. A B C D karty E F G H I L M N - Generator - Kable łączące - Karta GSS - Wolne gniazdo do instalacji - UPS MASTERYS - Zwora XJ5 - Zwora XJ4 - Zwora XJ3 - Zwora XJ2 - XJ1 Zwora buczka - Buczek (sygnał dŝwięk - Zewnętrzne styki sygnałowe Styki złącza DB9: 1 = Masa przekaźnik 2 = Styk przekaźnik 3 = Nie uŝywany 4 = Wejście 1 (zasilany z generatora) 5 = Nie uŝywany 6 = Wejście 2 (generator pracuje prawidłowo) 7 = Wejście 3 (awaria generatora) 8 = Wejście 4 (alarm prewencyjny generatora) 9 = Wspólny dla sygnałów wejściowych 1,2,3,4 Funkcje karty GSS: 4 zewnętrzne sygnały wejściowe monitorujące prace generatora. KaŜdy z 4 sygnałów aktywuje się poprzez zamknięcie obwodu (pin 4, 6, 7 lub 8 z pinem 9) Sygnał dźwiękowy moŝe być załączany/wyłączany przez uŝycie XJ1 Styki przekaźnika (pin 1 i 2) uŝywane do uruchomienia generatora w przypadku zaniku sieci i/lub sytuacji gdy baterie UPS-a są bliskie wyczerpania. Piny 1 i 2 mogą pracować jako normalnie zamknięte lub normalnie otwarte (ustawia się to zworką XJ2). Maksymalne obciąŝenie styków przekaźnika wynosi 500mA/60VAC

9 9 9. Zewnętrzny BYPASS serwisowy (bezprzerwowy) By-pass w wykonaniu naściennym na bazie rozłączników umoŝliwia manewry i całkowite/galwaniczne odłączenie zasilacza od sieci i odbiorów bez przerwy w zasilaniu po stronie odbiorów krytycznych, zasilanych z danego UPS. UPS 3/3 z zewnętrznym bypass-em serwisowym w układzie z zasilaniem dwu- i jedno-torowym Zasilanie prostownika trójfazowe BYPASS ZEWNĘTRZNY 4 Zasilanie linii bypass trójfazowe Wyjście trójfazowe UPS W BYPASS ZEWNĘTRZNY Zasilanie trójfazowe W E W
