1 1 DYNAMICZNA REDUKCJA MOCY W FALOWNIKACH FRONIUS SNAPINVERTER 1.1 Wprowadzenie Jeśli zadane są limity wprowadzania energii do sieci OSD (np. max. 70% wartości kwp lub maks. 5 kw), aby zmniejszanie mocy falownika było skuteczne należy uwzględnić zużycie własne energii w domu / obiekcie. Jest to możliwe dzięki dynamicznej kontroli wprowadzania energii do sieci opracowanej w firmie Fronius. Można zatem ustalić indywidualny limit wprowadzanej mocy, a do rejestrowania własnej konsumpcji można użyć zarówno inteligentnego licznika Fronius Smart Meter* jak i licznik impulsów S0. Licznik S0 może być podłączony bezpośrednio do falownika Fronius z rodziny SnapINverter (z wyjątkiem Fronius Symo Hybrid). Ustawienia można łatwo ustawić za pomocą interfejsu WWW Fronius Datamanager. 1.2 Przegląd wbudowanych interfejsów 1 2 WEJŚCIE ZEWNĘTRZNE (np. dla licznika S0) FRONIUS SOLAR.NET IN FRONIUS SOLAR.NET OUT PORT USB WYJŚCIE PRZEKAŹNIKOWE BEZPOTENCJAŁOWE CYFROWE WEJŚCIA I WYJŚCIA (porty I/O) ETHERNET ANTENA WiFi (WLAN) 1 6 * Inteligentne liczniki Fronius Smart Meter są kompatybilne z falownikami z rodziny Fronius SnapINverter ze zintegrowanym Fronius Datamanager 2.0 i innymi falownikami Fronius wyposażonymi we Fronius Datamanager 2.0 (karta lub wersja w obudowie) /2016 1/13

2 1.3 Jak dynamiczna redukcja mocy może zostać zrealizowana? / Inteligentny licznik Fronius Smart Meter (Modbus RTU) lub licznik z wyjściem impulsowym S0 może być podłączony bezpośrednio do falownika w celu uwzględnienia w ograniczaniu wypływu energii do sieci również energii zużywanej na użytek własny (w odbiornikach domowych). / Miernik (licznik energii) może być umieszczony w miejscu wprowadzania energii do budynku lub w gałęzi odbiorników. Przy użyciu miernika z wyjściem impulsowym S0 zaleca się jego umieszczenie w gałęzi odbiorników: / Umieszczenie licznika z wyjściem impulsowym S0 w punkcie wprowadzania energii może powodować problemy techniczne, jeśli aktualny pobór mocy przekroczy zdefiniowany limit mocy. Może to mieć miejsce w przypadku, gdy moc z instalacji PV jest zbyt niska w czasie wschodu słońca. System sterowania może następnie pozostać w określonym limicie niezależnie od aktualnej mocy PV. / W przypadku awarii licznika limit wprowadzania energii nadal będzie zachowany, jeśli licznik jest umieszczony w gałęzi odbiorników. / Wizualizacja własnego zużycia energii na platformie Fronius Solar.web wymaga, aby miernik z wyjściem S0 być umieszczony w gałęzi odbiorników. / Uwaga: W przypadku korzystania z licznika z wyjściem impulsowym S0 ograniczenie wypływu <10% nie może być gwarantowane przez Fronius z powodu specyfiki transmisji wartości energii impulsami S0. Podczas korzystania z inteligentnego licznika Fronius Smart Meter możliwe są obie pozycje miernika, bez żadnych ograniczeń. Dlatego Fronius zaleca użycie inteligentnego licznika Fronius Smart Meter. / Limit wprowadzanej energii do sieci oraz liczbę impulsów można dowolnie konfigurować. Fronius Smart Meter lub licznik S0 05/2016 2/13

3 1.3.1 Podłączenie Fronius Smart Meter Patrz: podręcznik obsługi Fronius Datamanager 2.0 / Datamanager Box 2.0 oraz instrukcja obsługi Fronius Smart Meter. 05/2016 3/13

4 1.3.2 Licznik energii z wyjściem impulsowym S0 opis działania Interfejs S0 to interfejs sprzętowy, który służy do przesyłania zmierzonych wartości. Transfery danych są obsługiwane przez skalowaną liczbę impulsów. Oznacza to, że dla każdego zmierzonego 1kWh przesyłana jest określona liczba impulsów. Skalowanie jest zawsze zależne od danego typu licznika. Falownik zlicza odebrane impulsy, a następnie generuje wartość możliwą do wyświetlania. Istnieją dwie podstawowe klasy liczników z wyjściem S0: A i B. Pierwsza z nich jest przeznaczonych dla dłuższych, a druga dla krótszych odległości transferu. W klasie B może być podłączone do 15 V DC, a w klasie A do 27 V DC. Maksymalny przepływ prądu jest ograniczony odpowiednio do 15 ma i do 27 ma, co odpowiada rezystancji 1 kilooma Wymagania dla licznika S0 do połączenia z Fronius SnapINverters (nie dotyczy Fronius Symo Hybrid) Zgodność z normą IEC Klasa B Maks. napięcie sygnału 15 V DC Maks. prąd załączenia (ON) 15 ma Min. prąd załączenia (ON) 2 ma Maks. prąd wyłączenia (OFF) 0.15 ma Rekomendowana maksymalna stała licznika z wyjściem S0 Moc instalacji [kwp] Maksymalna stała licznika [imp/kwh] > > > /2016 4/13

5 1.3.5 Podłączenie licznika z wyjściem S0 do Fronius SnapINverters (nie dotyczy Fronius Symo Hybrid) WEJŚCIE ZEWN. Pin 2 Pin 1 Licznik S0 05/2016 5/13

6 1.4 Ustawienia dla Dynamicznej Redukcji Mocy poprzez interfejs webowy Fronius Datamanager Konfigurację licznika należy wprowadzić w menu LICZNIK w ustawieniach /2016 6/13

7 1 "Licznik" W tym polu należy wybrać typ miernika, które jest wykorzystywane w instalacji. Jeżeli system składa się z kilku falowników, możliwe jest wybranie numeru falownika, do którego jest podłączony licznik S0. 2 "Pozycja licznika" Tutaj wybierana jest lokalizacja licznika S0 w obrębie instalacji. / Pozycja A: Punkt zasilania : ponieważ liczniki energii mogą mierzyć przepływ w obu kierunkach, ale energia jest przekształcana na impulsy bez możliwości przekazania znaku (+/-), miernik musi być skonfigurowana w punkcie zasilania tak, że liczenie odbywa się tylko w jednym kierunku (tylko energia oddawana do sieci). / Pozycja B: Odgałęzienie odbiornika : tylko konsumpcja jest mierzona. Poz. A Poz. B Licznik S0 Licznik S0 3 "Impulsy/kWh" Wprowadzenie stałej impulsowej dla danego licznika S0. 05/2016 7/13

8 Ograniczenie wypływu energii do sieci można ustawić w menu EDYTOR EVU w ustawieniach. 0 05/2016 8/13

9 "Limit mocy" Ograniczenie mocy umożliwia określenie maksymalnej mocy wyjściowej dla systemu fotowoltaicznego. / "brak limitu": Falownik(i) przetwarzają całą dostępną energię PV i wprowadzają ją do sieci / Limit dla całej instalacji : Funkcja dynamicznej redukcji mocy. Zużycie na potrzeby własne jest brane pod uwagę i falowniki mają przypisane ograniczenia mocy względem punktu wprowadzania energii do sieci. "cała moc instalacji DC" W tym polu podawana jest całkowita moc instalacji PV po stronie DC [Wp]. Wartość ta służy jako odniesienie sterowania. Jest także wartością kontrolną w przypadku sytuacji "awaryjnej" (patrz punkt 1.7), w przypadku błędu/uszkodzenia miernika energii. "maks. moc zasilania sieci " W tym polu należy podać pożądaną maksymalną moc skuteczną systemu PV odprowadzaną do sieci OSD, a zdefiniowaną w "%" lub "W". Zakres ustawień obejmuje wartości od -10% do + 100% całkowitej mocy DC instalacji PV. Uwaga: W przypadku korzystania z licznika z wyjściem impulsowym S0 limity <10% nie mogą być gwarantowane przez Fronius z powodu specyfiki transmisji impulsów S0. Należy pamiętać, że Fronius Symo Hybrid, jak również starsze falowniki Fronius (np. Fronius IG Plus) nie obsługują limitu <10%. 05/2016 9/13

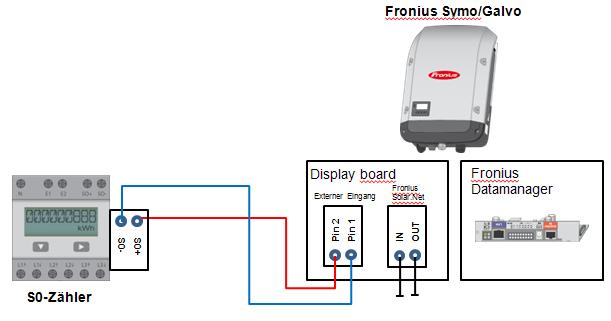

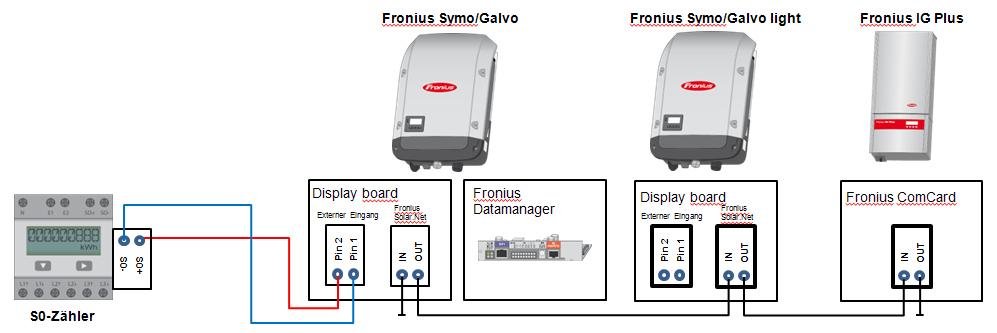

10 1.5 Opcje połączeń Poniżej pokazano poszczególne opcje konfiguracji połączeń: / Licznik S0 z falownikiem Fronius SnapINverter (nie dotyczy Fronius Symo Hybrid) / Licznik S0 podłączony do mieszanego system składającego się z falownika Fronius SnapINverter (poza Fronius Symo Hybrid), Fronius SnapINverter Light oraz Fronius IG Plus 05/ /13

11 / Licznik S0 podłączony do mieszanego system składającego się z falownika Fronius SnapINverter Light oraz Fronius IG Plus / Obecnie nie jest możliwe podłączenie licznika S0 do Fronius IG Plus bez co najmniej jednego falownika Fronius SnapINverter (z wyjątkiem Fronius Symo Hybrid). Natomiast licznik inteligentny Fronius Smart Meter może być stosowany w tym przypadku bez żadnych ograniczeń (w połączeniu z Fronius Datamanager 2,0)! 05/ /13

12 1.6 Mixed Systems W przypadku rozbudowy systemu PV, w którym przewiduje się jedynie częściową limitację mocy, maksymalna moc zasilania sieci musi zostać obliczona przez instalatora. Najprostsza metoda polega na ustawieniu maksymalnej mocy bezwzględnej w watach aby uniknąć przeliczania wartości względnych (procentowych). Aby wyznaczyć określony limit mocy dla nowej sekcji systemu (nowej mocy) należy posłużyć się formułą: Formula = +( ) Pmmz Obliczona maksymalna moc zasilania [W] Pstara Moc PV systemu sprzed rozbudowy (starego systemu) bez limitacji [kw] Pnowa Moc PV nowej sekcji systemu z uwzględniona limitacją [kw] Limit Względny limit mocy oddawanej do sieci z nowej sekcji systemu [%] Application Example Typowy system fotowoltaiczny o mocy 5 kw bez założonej 70% limitacji mocy jest rozbudowywany o kolejne 5 kw, które objęte są 70% limitacją mocy A 5 kw. Moc szczytowa nowego systemy wynosi 10 kw, jednocześnie maksymalna moc oddawana do sieci musi uwzględniać limit obliczony zgodnie z formułą: = + Pstara 5 kw Pnowa 5 kw Limit 70% = + =5+ =5+3,5=8,5 05/ /13

13 Następujące wartości powinny być ustawione w pozycjach cała moc instalacji DC oraz maks. moc zasilania sieci w ustawieniach web interfejsu karty Fronius Datamanager (Ustawienia Edytor EVU Dynamiczna redukcja mocy): Dla systemu o mocy 10 kw w przypadku zastosowania licznika z interfejsem S0, Fronius rekomenduje częstotliwość impulsów na poziomie 5000 Imp/kWh: 1.7 Wykrycie błędu / Awaria Jeśli karta Fronius Datamanager nie może odczytać wartości z licznika, dynamiczna kontrola mocy zostaje wstrzymana, a system pracuje z ograniczeniem mocy wyjściowej. Ograniczenie mocy wyjściowej stanowi w tym przypadku wartość względną [%] lub bezwzględną [W] wpisaną uprzednio w pozycję maks. moc zasilania sieci, która przekształca się w maks. moc wytworzoną przez całą instalację i stanowi limit mocy wyjściowej systemu: 05/ /13
