1 Systemy automatycznej identyfikacji SIMATIC RF dla optymalizacji produkcji, kontroli przepływu materiałów i logistyki Page 1/35

2 Trendy/wymogi/technologia Prezentacja systemów Właściwości systemów Integracja systemu Aplikacje Referencje Siemens Twój silny partner! Page 2/35

3 RFID waŝny czynnik pozwalający na optymalizację procesów produkcji Brak kontroli nad procesem Niedokładne planowanie zamówień Błędy w komunikacji Dostawy Wąskie gardło Przejrzystość procesu: Gdzie i kiedy znajduje się dany produkt? Poprawa procesów logistycznych Oszczędność czasu dzięki zminimalizowaniu magazynów i automatycznej identyfikacji produktów Sortowanie w procesie ciągłym Poprawa jakości produkcji (produktów) Redukcja kosztów: automatyzacja procesów zamiast działań ręcznych Usprawnienie pracy magazynu: zarządzanie dynamiczne Page 3/35

4 Identyfikacja przemysłowa: róŝne systemy dla róŝnych aplikacji Inspekcja wizyjna Wykrywanie kształtów, kolorów Inspekcja jakości Kody kreskowe/kody 2D (macierzowe) Tanie i szeroko rozpowszechnione Kody 2D odpowiednie dla kaŝdego moŝliwości MoŜliwy odczyt częściowo uszkodzonego kodu (do 25%) Page 4/35 Radio Frequency Identification (RFID) DuŜy zakres odczytu, wiele znaczników jednocześnie MoŜliwość zapisu danych Bez konieczności kontaktu wizyjnego

5 RóŜne technologie dla róŝnych aplikacji Kody kreskowe / DMC RFID Niewielka ilość danych Mało miejsca; stosunkowo duŝa odległość odczytu Trwałe oznaczenie produktów (np, na metalu) Niskie koszty (tylko odczyt danych) Średnia lub duŝa ilość danych Zmienne dane Identyfikacja wielu produktów jednocześnie Pewna identyfikacja w trudnych warunkach (olej, kurz, pył, ) Odczyt i zapis danych Aplikacja wskazuje metodę identyfikacji; często obie metody są dostępne dla aplikacji Page 5/35

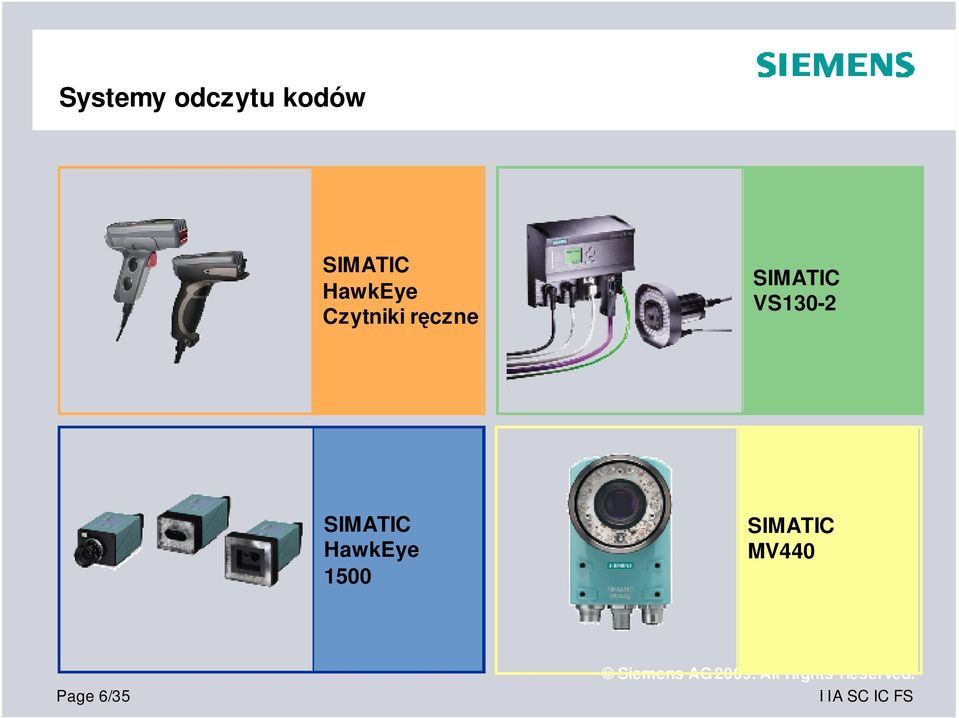

6 Systemy odczytu kodów SIMATIC HawkEye Czytniki ręczne SIMATIC VS130-2 SIMATIC HawkEye 1500 SIMATIC MV440 Page 6/35

7 ... Siemens zaproponuje odpowiedni system RFID! SIMATIC RF300 High Frequency MHz Do 64 KB SIMATIC RF600 Ultra High Frequency 868/915 MHz Do 10 m MOBY D High Frequency MHz ISO standard MOBY U Microwave 2.45 GHz Do 32 KB i 3 m Page 7/35

8 RFID: bezprzewodowa, bezkontaktowa identyfikacja dla trudnych warunków przemysłowych Zasada działania Znaczniki +Energia Antena Głowica odczyt/zapis Moduł komunikacyjny <Data> PLC PC Page 8/35

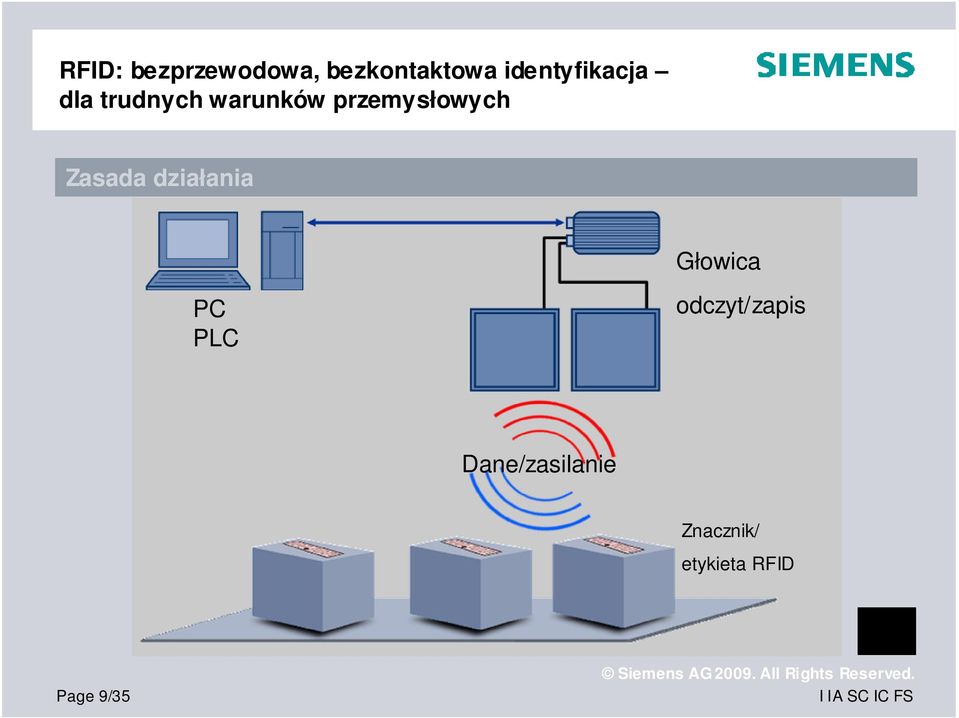

9 RFID: bezprzewodowa, bezkontaktowa identyfikacja dla trudnych warunków przemysłowych Zasada działania Głowica PC PLC odczyt/zapis Dane/zasilanie Znacznik/ etykieta RFID Page 9/35

10 Identyfikacja drogą radiową (RFID) Zalety technologii RFID RFID zapewnia Pewna identyfikacja w pełni automatyczna Bardziej pewny i szybszy transfer danych - bez kontaktu wizyjnego Odporność na kurz i uszkodzenia DuŜy zasięg DuŜa pamięć znaczników Jednoczesne wykrywanie kilku obiektów Funkcje odczytu i zapisu RFID pozwala na Przechowywanie danych bezpośrednio na obiekcie Rozproszony system kontroli Kompletną i pewną identyfikację Page 10/35

11 Trendy/wymogi/technologia Prezentacja systemów Właściwości systemów Integracja systemu Aplikacje Referencje Siemens Twój silny partner! Page 11/35

12 Odpowiedni dla róŝnorodnych aplikacji... Produkcja na tackach DuŜa pamięć i wysoka prędkość transmisji danych Zarządzanie pojemnikami DuŜy zasięg Otwarty standard Kontrola przepływu materiałów DuŜa selektywność na małej powierzchni Linie montaŝowe DuŜa pamięć DuŜy zasięg Page 12/35

13 ... Siemens zaproponuje odpowiedni system RFID! SIMATIC RF300 High Frequency MHz Do 64 KB SIMATIC RF600 Ultra High Frequency 868/915 MHz Do 10 m MOBY D High Frequency MHz ISO standard MOBY U Microwave 2.45 GHz Do 32 KB i 3 m Page 13/35

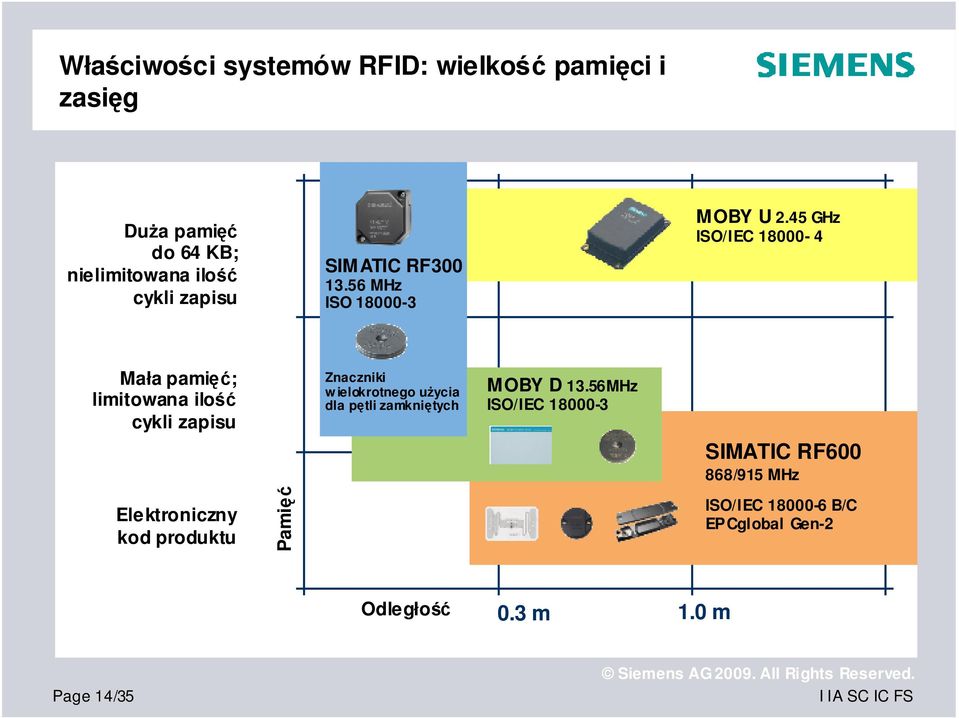

14 Właściwości systemów RFID: wielkość pamięci i zasięg DuŜa pamięć do 64 KB; nielimitowana ilość cykli zapisu SIMATIC RF MHz ISO MOBY U 2.45 GHz ISO/IEC Mała pamięć; limitowana ilość cykli zapisu Elektroniczny kod produktu Pamięć Znaczniki wielokrotnego uŝycia dla pętli zamkniętych MOBY D 13.56MHz ISO/IEC SIMATIC RF /915 MHz ISO/IEC B/C EPCglobal Gen-2 Odległość 0.3 m 1.0 m Page 14/35

15 Zalety i właściwości róŝnych częstotliwości SIMATIC RF300 MOBY D SIMATIC RF600 MOBY U Częstotliwość MHz (HF) MHz (HF) MHz 2.45 GHz Zakres odczytu m m m m Pojemność znaczników Do 64,000 bajtów FRAM Do 1,000 bajtów FRAM Do 64 bajtów EEPROM Do 32,000 bajtów RAM Standard Zakłócenia spowodowane odbiciem fali ISO Nie ISO Nie ISO B/C EPCglobal Gen2 Tak ISO Nie Wykrywanie wielu znaczników Nie 100 zmaczników (30 TagID/s) 300 znaczników (100 TagID/s) 12 znaczników for MOBY U Ciecze, wilgotność Brak wpływu Brak wpływu DuŜe zakłócenia DuŜe zakłócenia Page 15/35

16 Trendy/wymogi/technologie Prezentacja systemów Właściwości systemów Integracja systemu Aplikacje Referencje Siemens Twój silny partner! Page 16/35

17 Przykład integracji systemu Internet ONS or EDI (Object Name Service, Electronic Data Interchange) PLC PC ERP/MES Enterprise Resource Planning (ERP) Manufacturing Execution Systems (MES) Enterprise Resource Planning (ERP) Business Middleware PLC/PC Controller (e.g. Simatic S7) RFID Edgeware (e.g. RF-MAN AGER) RFID Stationary RFID devices Mobile RFID devices RFID printers Page 17/35

18 SIMATIC RF Pełna integracja z Totally Integrated Automation Pełna integracja na poziomie urządzeń, aplikacji i sterowania oraz obsługi: Kompletna integracja ze sterownikami S7-300 Pełna kompatybilność z systemami automatyki SIMATIC Konfiguracja za pomocą SIMATIC Manager Programowanie za pomocą gotowych bloków funkcyjnych w STEP7 Automatyczny restart, dostępne zamienniki, itd. Rozbudowane funkcje diagnostyczne Szeroki wybór modułów komunikacyjnych odpowiednich dla kaŝdej aplikacji Oszczędność czasu i kosztów podczas konfiguracji i uruchomienia Page 18/35

19 Zewnętrzne moduły komunikacyjne zapewniają uniwersalności oraz łatwość integracji PROFINET Połączenie systemowe PROFIBUS SIMATIC ET200pro SIMATIC S7-300 Moduł komunikacyjny ASM 456 RF170C RF180C ASM 475 Głowica odczyt/zapis RF310R RF340R RF380R RF620R RF630R Znaczniki (TAGi) RF320T RF350T RF360T RF380T RF620T RF640T RF630L Page 19/35

20 Aplikacja RF-Manager pozwala na bezproblemową integrację systemów SIMATIC RFID z systemami IT Integracja systemu Ustawienie komunikacji z system nadrzędnym (MES/ERP) Przesyłanie danych z RFID do systemu nadrzędnego Zarządzanie danymi Przetwarzanie danych z systemu RFID Transmisja danych między RFID systemem automatyki (SIMATIC S7) Zarządzanie urządzeniami Konfiguracja i zarządzanie czytnikami Kontrola i diagnostyka głowic podczas pracy Page 20/35

21 Właściwości SIMATIC RF-MANAGER Pełna integracja od poziomu znaczników/czujników do poziomu systemu nadrzędnego MES/ERP Obsługa głowic odczyt/zapis systemów RF300 i RF600 Współpraca z ręcznym czytnikiem RF610M Transfer danych pomiędzy RFID a sterownikami PLS (S7) Przetwarzanie i filtrowanie danych ze znaczników Łatwe tworzenie aplikacji RFID dzięki przyjaznemu dla uŝytkownika interfejsowi Łatwe uruchomienie krok po kroku Funkcje symulacji oraz kompleksowej diagnostyki w celu ułatwienia procesu uruchomienia Obsługa interfejsów wykorzystujących standard EPCglobal Centralne zarządzanie do 50 głowic RFID Łatwe zarządzanie systemami RFID Page 21/35

22 Trendy/wymogi/technologie Prezentacja systemów Właściwości systemów Integracja systemu Aplikacje Referencje Siemens Twój silny partner! Page 22/35

23 RFID w aplikacjach przemysłowych: RóŜna sektory mają podobne wymagania Kontrola produkcji Przesył materiałów Zarządzanie materiałami Śledzenie i kontrola Łańcuch dostaw Elastyczność produkcji Dokumentacja danych procesowych Automatyzacja i optymalizacja procesów przesyłu materiałów Optymalizacja zasobów / inwentarza Obsługa i serwis Śledzenie Elektroniczna dokumentacja produktu Automatyczna identyfikacja Pełne śledzenia łańcucha dostaw Page 23/35

24 Uelastycznienie linii produkcyjnych: Kontrola produkcji Znacznik RFID na transporterze lub produkcje Dane jakościowe zapisane na produkcje RFID w pętli zamkniętej linia produkcyjna Rozproszony system sterowania z wykorzystaniem SIMATIC S7 Produkcja wielowariantowa z róŝnymi wielkościami serii NajwaŜniejsze zalety: W pełni zautomatyzowana, elastyczna produkcja Zwiększenie uniwersalności przez decentralizacje Niski poziom błędów Page 24/35

25 Odpowiednia część w odpowiednim miejscu w odpowiednim czasie: Kontrola przepływu materiałów Znaczniki RFID na transporterach lub produktach Automatyczne, dostosowane do potrzeb dostarczanie elementów na linię montaŝową Kontrola wykorzystanie odpowiednich elementów w czasie montaŝu Zsynchronizowany czas transportu NajwaŜniejsze zalety: Optymalizacja zarządzania magazynem Zmniejszenie stanów magazynowych Automatyczne, zsynchronizowane dostarczanie elementów na linię montaŝową Page 25/35

26 Wszystko pod kontrolą: Zarządzanie zasobami Identyfikacja ruchomych bądź gotowych zasobów (narzędzia, maszyny, kontenery, wózki transportowe, itd..) Kontrola procesów serwisowania i naprawy Rozwiązania wewnętrzne lub połączenie dostawca-odbiorca Automatyczna kontrola rezerw NajwaŜniejsze zalety: Poprawa zarządzania zasobami Zmniejszenie zasobów i potrzeb relokacji dóbr Zwiększenie dostępności zasobów Page 26/35

27 100% śledzenie: Kontrola i śledzenie Identyfikacje kontenerów, platform transportowych, opakowań, elementów, produktów, itd. Pewna identyfikacja wszystkich materiałów i elementów Kompletne informacje o produkcje zapisane bezpośrednio na nim Usprawnienie obsługi i zwrotów NajwaŜniejsze zalety: Wysoka jakość produktów Usprawnienie obsługi posprzedaŝnej (np. reklamacje) Spełnienie wymogów prawnych (śledzenie elementów) Page 27/35

28 Zarządzanie globalną logistyka: Zarządzanie łańcuchami dostaw Identyfikacja transportowanych elementów (kontenery, palety, opakowania) Obsługa punktów kontrolnych (przyjmowanie towarów, wydawanie towarów, transport (samochody) Informacja o lokalizacji i stanie w czasie rzeczywistym Automatyczna komunikacja z nadrzędnymi systemami zarządzającymi ERP/WWS NajwaŜniejsze zalety: Jednorodny standard w logistyce Zaawansowane funkcje kontroli procesu Wsparcie nowych rozwiązań logistycznych Page 28/35

29 Typowe rozwiązania systemowe RFID dla danej aplikacji Kontrola produkcji Przepływ materiałów Zarządzanie zasobami Kontrola i śledzenie Łańcuch dostaw SIMATIC RF300 MOBY U MOBY D SIMATIC RF600 Page 29/35
