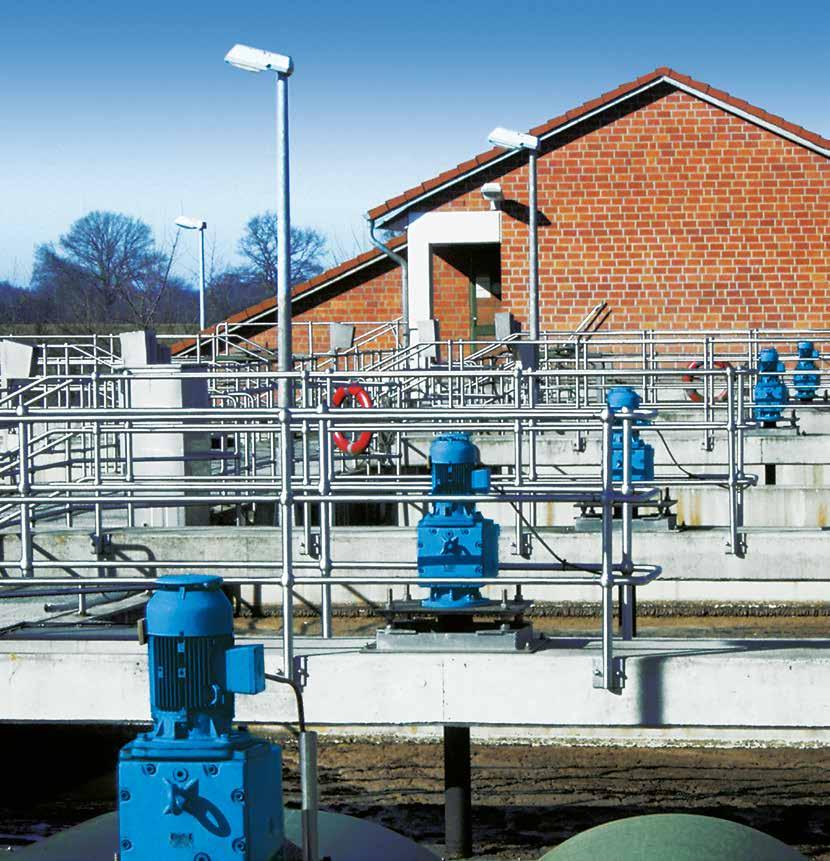

1 INTELLIGENT DRIVESYSTEMS, WORLDWIDE SERVICES INTELLIGENT DRIVESYSTEMS, WORLDWIDE SERVICES PL ROZWIĄZANIA NAPĘDOWE DLA OCZYSZCZALNI ŚCIEKÓW

2 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE NORD DLA OCZYSZCZALNI ŚCIEKÓW 2 ROZWIĄZANIA NAPĘDOWE DLA OCZYSZCZALNI ŚCIEKÓW

3 Grupa NORD DRIVESYSTEMS Główna siedziba i centrum technologiczne w Bargteheide pod Hamburgiem Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu Produkty mechaniczne Produkty elektryczne Produkty elektroniczne Reduktory Silniki Przetwornice częstotliwości, rozruszniki silników i dystrybutory polowe 7 wiodących technologicznie zakładów produkcyjnych wytwarza reduktory, silniki, przetwornice częstotliwości itd. również dla kompletnych systemów napędowych. Oddziały i partnerzy dystrybucyjni w 98 krajach na 5 kontynentach zapewniają lokalne zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Produkcja reduktorów Produkcja silników Produkcja przetwornic Ponad 3900 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. Powyższa mapa służy jedynie do celów informacyjnych i w swoim zamierzeniu nie została opracowana do celów prawnych i nie może być w tych celach stosowana. Dlatego nie ponosimy odpowiedzialności za zgodność z prawem, prawidłowość i kompletność. 3

4 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services EFEKTYWNE, NIEZAWODNE W EKSPLOATACJI I SPRAWDZONE NORD DRIVESYSTEMS jest jednym z czołowych producentów w zakresie techniki napędowej, którego rozwiązania są stosowane w przemyśle oczyszczania ścieków na całym świecie. NORD DRIVESYSTEMS oferuje: n gruntowną wiedzę w zakresie zastosowań i wsparcie techniczne n kompletne rozwiązania napędowe od jednego producenta n mocną pozycję na światowym rynku i globalne usługi serwisowe n tysiące zainstalowanych napędów w przemyśle oczyszczania ścieków n szeroką gamę produktów spełniających wysokie standardy jakości n dużą niezawodność, efektywność ekonomiczną i trwałość n uznaną jakość produktów zgodną z międzynarodowymi normami Efektywne Rozwiązania napędowe firmy NORD DRIVESYSTEMS są przyjazne dla środowiska i przyczyniają się do minimalizacji emisji CO 2. n Silniki NORD spełniają najnowsze międzynarodowe wymagania energetyczne. n Przetwornice częstotliwości NORD zapewniają efektywną eksploatację, udoskonalone sterowanie procesem i optymalną pracę silnika. n Łatwe w obsłudze i konserwacji napędy NORD zmniejszają czasy przestojów i dzięki temu przyczyniają się do zwiększenia efektywności i stopnia wykorzystania całego urządzenia. Niezawodne w eksploatacji Awarii w oczyszczalniach ścieków należy bezwzględnie unikać. Dlatego główne miejsce w rozwoju naszych rozwiązań napędowych zajmuje niezawodność. Wszystkie części składowe naszych systemów są dokładnie do siebie dopasowane i gwarantują bezpieczną i niezawodną eksploatację. n Automatyczny odpowietrznik zapewnia eksploatację bez wycieków. n Dostępne są oleje biodegradowalne. n Stosowane koła zębate są wykonane z najwyższą dokładnością. n Reduktory są niezwykle wytrzymałe, cichobieżne i osiągają szczególnie dużą trwałość. n Przetwornice NORD chronią elektronicznie system napędowy iumożliwiają wizualizację parametrów eksploatacyjnych. Sprawdzone Niezawodność i efektywność ekonomiczna rozwiązań napędowych NORD sprawdziły się w przemyśle oczyszczania ścieków na całym świecie. n Oferujemy różne możliwości wzmocnienia wałów wyjściowych. n Opcjonalnie dostępny jest powiększony rozstaw łożysk, co powoduje redukcję sił działających na łożyska i zwiększenie trwałości. n Stosowanie odpornych na korozję materiałów na wały. 4 ROZWIĄZANIA NAPĘDOWE DLA OCZYSZCZALNI ŚCIEKÓW

5 NAPĘDY DLA OCZYSZCZALNI ŚCIEKÓW Podwójna osłona wentylatora Hamulec IP66 Stopień ochrony silnika IP66 ICP (Internal Corrosion Protection) Tabliczka znamionowa ze stali szlachetnej Skrzynka zaciskowa wypełniona żywicą Zwiększona ochrona antykorozyjna dzięki lakierowaniu wielowarstwowemu Dzięki specjalistycznej wiedzy w zakresie rozwiązań napędowych w przemyśle oczyszczania ścieków firma NORD DRIVESYSTEMS tworzy ekonomiczne rozwiązania napędowe, które spełniają wszystkie aktualne i przyszłe wymagania. NORD DRIVESYSTEMS wspomaga klientów w następującym zakresie: PROJEKTOWANIE n mynord n Redukcja liczby wariantów n Planowanie/optymalizacja projektów n Projektowanie systemów napędowych n Rozwiązania aplikacyjne n Rozwiązania ekologiczne n Rysunki CAD URUCHAMIANIE n Technologia Plug-and-Play n Wsparcie n Szkolenia n Dokumentacja n Inteligentne uruchamianie SERWIS n Konserwacja zapobiegawcza (funkcja PLC) n Części zamienne, szybki transport n Globalna obecność n Wsparcie 24/7 Wał ze stali szlachetnej Firma NORD DRIVESYSTEMS jest globalnym partnerem projektowym, który posiada oddziały i partnerów dystrybucyjnych w 98 krajach na 5 kontynentach. 5

6 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE NORD DLA OCZYSZCZALNI ŚCIEKÓW Reduktor walcowy UNICASE (katalog G1000) 3 Montaż na łapach lub kołnierzu 3 Duża trwałość, niewielki zakres obsługi 3 Optymalne uszczelnienie 3 Korpus jednoczęściowy Moc 0, kw Moment obrotowy Nm Przełożenie 1,35: ,31:1 Reduktor walcowy w korpusie płaskim UNICASE (katalog G1000) 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Wał drążony lub pełny 3 Zwarta konstrukcja 3 Korpus jednoczęściowy Moc 0, kw Moment obrotowy Nm Przełożenie 4,03:1 6616,79:1 Reduktor walcowo-stożkowy UNICASE (katalog G1000) 3 Wysokie wyjściowe momenty obrotowe 3 Wysoka obciążalność w kierunku osiowym i promieniowym 3 Duża trwałość, niewielki zakres obsługi 3 Korpus jednoczęściowy Moc 0, kw Moment obrotowy Nm Przełożenie 8,04: ,68:1 Reduktor przemysłowy MAXXDRIVE (katalog G1050) 3 Reduktor o osiach równoległych i prostopadłych 3 Największa dokładność pozycjonowania osi 3 Duża trwałość, niewielki zakres obsługi 3 Korpus jednoczęściowy Moc 1, kw Moment obrotowy Nm Przełożenie 5,60: :1 6 ROZWIĄZANIA NAPĘDOWE DLA OCZYSZCZALNI ŚCIEKÓW

7 Łożyskowanie VL Wzmocnione łożyskowanie wału napędowego VL II 3 Duży rozstaw łożysk + wzmocnione łożyskowanie = maksymalna obciążalność promieniowa i osiowa 3 Większa trwałość VL III DRYWELL 3 Dodatkowy odrzutnik oleju 3 Wskaźnik wycieku lub czujnik oleju VL IV TRUE DRYWELL Zapobiega ryzyku wycieku w przypadku wałów wyjściowych skierowanych w dół 3 Brak uszczelnień stykowych poniżej poziomu oleju 3 Dostępne dla reduktorów walcowo-stożkowych i walcowych w korpusach płaskich 3 Wał drążony z tarczą skurczową, opcjonalnie z wałem wkładanym Zabezpieczenie przeciążeniowe 3 Sprzęgło zabezpieczające, montowane między silnikiem i reduktorem, alternatywnie między dwoma reduktorami 3 Wymiary przyłączeniowe IEC/NEMA 3 Bezluzowe przenoszenie momentu obrotowego 3 Łatwa regulacja momentu obrotowego 3 Wbudowany czujnik 3 Ochrona w korpusie Opcja: Różne systemy uszczelniające + materiał wału Podwójne pierścienie uszczelniające wał 3 Optymalne uszczelnienie 3 Wysoka trwałość 3 Czysty olej przekładniowy Materiał FKM 3 Odporność chemiczna 3 Wysokie temperatury Uszczelnienia labiryntowe 3 Wersje wymagające okresowego uzupełniania smaru lub wersja bezobsługowa 3 Zabezpieczenie przed wodą rozpryskową i zanieczyszczeniami Uszczelnienie pierścieniem ślizgowym 3 W przypadku kontaktu z agresywnymi i zanieczyszczonymi cieczami 3 Stosowanie w napędach znajdujących się pod wodą Systemy uszczelniające zapobiegające wyciekom w przypadku wałów wyjściowych skierowanych w dół 3 TRUE DRYWELL Nierdzewne wały Instalacja silników na zewnątrz Standardowy stopień ochrony IP55 3 Silnik z pierścieniem uszczelniającym wał również po stronie B 3 Osłona wentylatora cynkowana elektrolitycznie 3 Hamulec IP55 z nierdzewną tarczą kotwową i zabierak hamulca z nierdzewnego materiału 3 Lakierowanie specjalne (opcjonalne) 3 Nierdzewne blachy cierne hamulców (opcjonalne) 3 Nierdzewna tabliczka znamionowa (opcjonalna) 3 Nierdzewne śruby mocujące (opcjonalne) Opcja IP66 3 Silnik IP66 z pierścieniem uszczelniającym wał również po stronie B 3 Osłona wentylatora cynkowana elektrolitycznie 3 Skrzynka zaciskowa wypełniona żywicą 3 Nierdzewna tabliczka znamionowa 3 Łożyska kulkowe w wersji 2 RS z tarczami uszczelniającymi 3 Hamulec o stopniu ochrony IP66 7

8 Rozwiązania napędowe firmy NORD DRIVESYSTEMS są przyjazne dla środowiska i przyczyniają się do minimalizacji emisji CO 2. NORD NAPĘDY SP. Z O.O. Krakowska 58, Wieliczka, Polska Tel Faks biuro@nord.com, Member of the NORD DRIVESYSTEMS Group A6041 Nr art / 4518
