1 INTELLIGENT DRIVESYSTEMS, WORLDWIDE SERVICES PL ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI I MAGAZYNÓW DRIVESYSTEMS

2 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE NORD DLA INTRALOGISTYKI 2 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

3 NORD DRIVESYSTEMS Group Siedziba główna i centrum technologiczne w pobliżu Hamburga Produkcja przetwornic Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu Produkty mechaniczne Produkty elektryczne Produkty elektroniczne Reduktory Silniki Przetwornice częstotliwości, rozruszniki silników i dystrybutory polowe 7 wiodących technologicznie zakładów produkcyjnych wytwarza reduktory, silniki, przetwornice częstotliwości itd. również dla kompletnych systemów napędowych. Oddziały i partnerzy dystrybucyjni w 89 krajach na 5 kontynentach zapewniają lokalnie zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Produkcja reduktorów Produkcja silników Produkcja przetwornic Ponad 3300 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. Powyższa karta służy jedynie do celów informacyjnych i w swoim zamierzeniu nie została opracowana do celów prawnych i nie może być w tych celach stosowana. Dlatego nie ponosimy odpowiedzialności za zgodność z prawem, prawidłowość i kompletność. 3

4 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE DLA AUTOMATYCZNYCH SYSTEMÓW MAGAZYNOWYCH NORD DRIVESYSTEMS jest światowym liderem w zakresie techniki napędowej. Nasze rozwiązania są stosowane na całym świecie do różnorodnych zadań w różnych gałęziach przemysłu. NORD oferuje: n n n n n n n gruntowną wiedzę w zakresie zastosowań i wsparcie techniczne kompletne rozwiązania napędowe od jednego producenta mocną pozycję na światowym rynku i globalne usługi serwisowe tysiące zainstalowanych napędów w intralogistyce szeroką gamę produktów spełniających wysokie standardy jakości dużą niezawodność, efektywność ekonomiczną i trwałość uznaną jakość produktów zgodną z międzynarodowymi normami ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

5

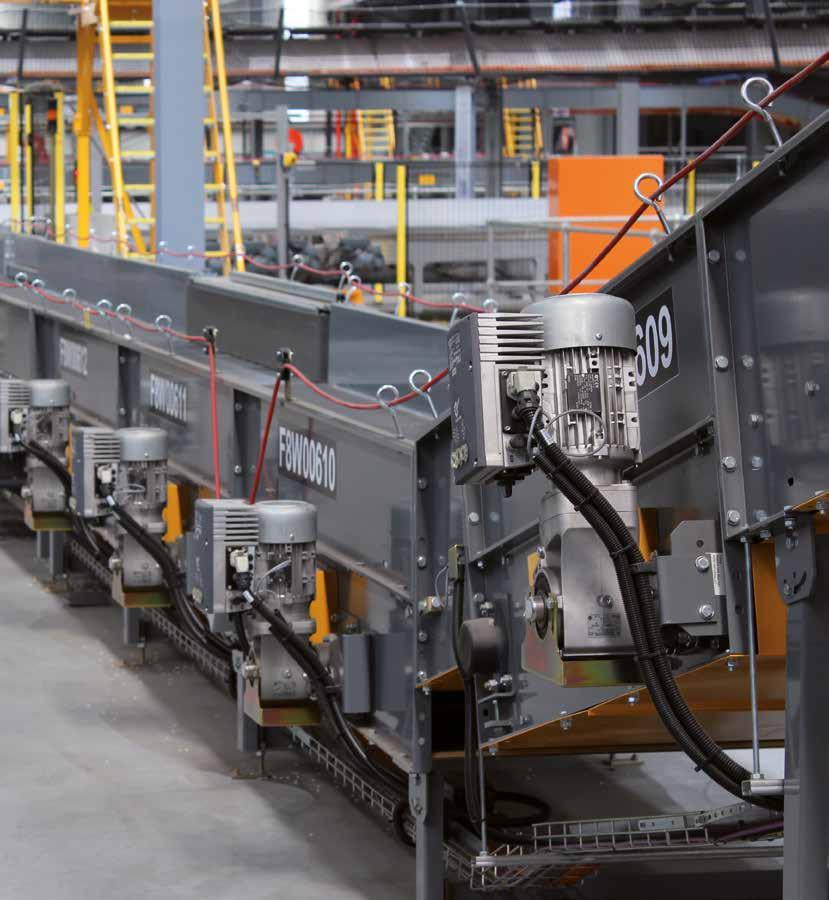

6 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ZASTOSOWANIA W INTRALOGISTYCE i SYSTEMACH MAGAZYNOWYCH Firma NORD oferuje dedykowane innowacyjne rozwiązania napędowe dla intralogistyki, które obejmują szerokie spektrum zastosowań. Dokładnie znamy tę branżę i dobrze rozumiemy jej wymagania. Budujemy długoterminowe relacje z naszymi klientami i partnerami. Można nam zaufać, że wspólnie uczynimy wszystko co możliwe, aby wzmocnić reputację marki. NORD wspomaga klientów w następującym zakresie: PROJEKTOWANIE n mynord n Redukcja wariantów n Planowanie/optymalizacja projektów n Projektowanie systemów napędowych n Rozwiązania aplikacyjne n Rozwiązania ekologiczne n Rysunki CAD URUCHAMIANIE n Technologia Plug-and-Play n Wsparcie n Szkolenia n Dokumentacja n Inteligentne uruchamianie SERWIS n Konserwacja zapobiegawcza (funkcja PLC) n Części zamienne, szybki transport n Globalna obecność n Wsparcie 24/7 Firma NORD jest globalnym partnerem projektowym, który posiada oddziały i partnerów dystrybucyjnych w 89 krajach na 5 kontynentach. 6 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

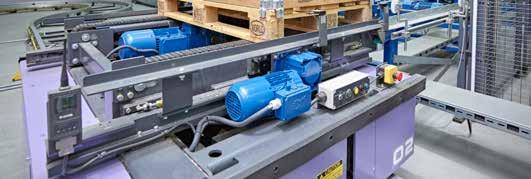

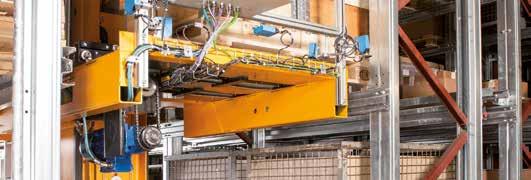

7 1 Układnice regałowe Zautomatyzowane systemy magazynowe zapewniają dużą gęstość składowania. Dlatego do szybkiego magazynowania towarów i pobierania ich z magazynu są potrzebne zwrotne układnice. Aby osiągnąć wysoki poziom mobilności i wyjątkową wydajność w zakresie magazynowania i pobierania z magazynu, systemy wymagają dynamicznych i precyzyjnych napędów. n dynamika n łatwość obsługi i konserwacji n dokładność pozycjonowania n efektywność energetyczna 2 Automatyczny wózek transferowy Automatyczne wózki transferowe przenoszą ładunki z przenośnika taśmowego na określone stanowisko w obrębie magazynu. Gdy urządzenie transportowe zatrzyma się w miejscu przeznaczenia, ustawiając się przy układnicy regałowej, napędy firmy NORD gwarantują dokładne pozycjonowanie, zapewniając szybkie i sprawne przekazanie ładunków. n kompaktowa konstrukcja n łatwość obsługi i konserwacji n dokładność pozycjonowania n wbudowana funkcja PLC 3 Przenośnik łańcuchowy Przenośniki łańcuchowe służą przede wszystkim do transportu ciężkich ładunków i kontenerów przemysłowych. NORD dostarcza odpowiednie wytrzymałe rozwiązania napędowe o potwierdzonej trwałości i niezawodności zarówno w pojedynczych, jak i w podwójnych konfiguracjach. n kompaktowa konstrukcja n łatwość obsługi i konserwacji n redukcja wariantów n możliwość przeciążeń n standaryzacja 4 Przenośnik rolkowy i taśmowy Przenośniki rolkowe i taśmowe są wszechstronnymi systemami transportowymi do obsługi lekkich i średniociężkich ładunków. Napędami NORD można sterować w sposób indywidualny, aby inteligentnie dostosować prędkość do danego odcinka, co zapewnia dokładną, dynamiczną kontrolę odległości i spiętrzenia ładunków. n kompaktowa konstrukcja n łatwość obsługi i konserwacji n redukcja wariantów n możliwość przeciążeń n standaryzacja 5 Obrotnica z przekazaniem kątowym Obrotnice z przekazaniem kátowym są połączeniem przenośników rolkowych i łańcuchowych, za pomocą których można dokonać zmiany kierunku o 90. Ładunek drobnicowy jest przejmowany lub przekazywany przez przenośniki łańcuchowe przez podnoszenie lub opuszczanie łańcucha. n kompaktowa konstrukcja n łatwość obsługi i konserwacji n możliwość przeciążeń 7

8 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services EFEKTYWNE, NIEZAWODNE W EKSPLOATACJI I SPRAWDZONE ROZWIĄZANIA DLA INTRALOGISTYKI Efektywne Rozwiązania napędowe firmy NORD są przyjazne dla środowiska i przyczyniają się do minimalizacji emisji CO 2. n Niezwykle efektywne reduktory walcowe i stożkowe osiągają sprawność do 97%. n Silniki NORD charakteryzujące się niskimi wartościami momentów bezwładności są zaprojektowane do pracy z przetwornicą i spełniają najnowsze międzynarodowe wymagania energetyczne. n Przetwornice częstotliwości NORD zapewniają efektywną eksploatację, udoskonalone sterowanie procesem i optymalną pracę silnika. n Łatwe w obsłudze i konserwacji napędy NORD zmniejszają czasy przestojów i dzięki temu przyczyniają się do zwiększenia efektywności i stopnia wykorzystania całego urządzenia Niezawodne w eksploatacji Awarii urządzeń intralogistycznych należy bezwzględnie unikać. Dlatego główne miejsce w rozwoju naszych rozwiązań napędowych zajmuje niezawodność. Wszystkie części składowe naszych systemów są dokładnie do siebie dopasowane i gwarantują bezpieczną i niezawodną eksploatację. n Jednoczęściowy korpus zapewnia dokładne pozycjonowanie łożysk i wałów reduktora. n Automatyczny odpowietrznik zapewnia szczelną konstrukcję. n Wysoka jakość kół zębatych gwarantuje ich niezwykłą odporność na zużycie. n Reduktory są niezwykle wytrzymałe, cichobieżne i osiągają szczególnie dużą trwałość. n Przetwornice NORD chronią elektronicznie system napędowy i umożliwiają wizualizację parametrów eksploatacyjnych. Sprawdzone Niezawodność i efektywność ekonomiczna elektronicznie regulowanych napędów przenośnikowych firmy NORD sprawdziły się w intralogistyce na całym świecie. Systemy łączą wysoką elastyczność i bogatą funkcjonalność z komfortową obsługą. Napędy NORD gwarantują wysokie prędkości transportu, które są wymagane coraz częściej ze względu na zwiększone środki bezpieczeństwa. n Podstawą mechatronicznych systemów napędowych firmy NORD są 2-stopniowe motoreduktory walcowo-stożkowe o małym ciężarze i wysokiej sprawności. n Tworzą efektywne systemy napędowe w połączeniu z przetwornicami częstotliwości montowanymi na ścianie lub na silniku. NORD dostarcza również wymagane złącza wtykowe zasilania i przyłącza do różnych systemów magistralowych oraz odpowiednie oprogramowanie. 8 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

9 n Rozwiązania systemowe specjalnie dostosowane do używania w intralogistyce n Łatwe uruchamianie n Globalna sieć NORD n Systemy Plug-and-Play n Łatwa konserwacja / obsługa n Redukcja całkowitych kosztów w okresie użytkowania produktu n Standaryzacja n Oszczędność energii n Wsparcie projektu 9

10 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services KOMPLETNE ROZWIĄZANIA NAPĘDOWE OD JEDNEGO WYTWÓRCY Elektronika napędowa Rozwiązania napędowe Niezawodne reduktory w korpusie jednoczęściowym mogą przejąć każde obciążenie. n 2-stopniowa wersja stożkowa o wysokiej sprawności n Wysoka gęstość mocy n Duża trwałość Silniki do IE4 zapewniają wysokosprawną pracę systemów napędowych przy różnych poziomach obciążenia n Skonstruowane zgodnie z międzynarodowymi normami n Wysoka przeciążalność n Efektywność energetyczna Inteligentna elektronika napędowa zapewnia dokładnie takie możliwości sterowania, jakich potrzebuje użytkownik. n Skalowalne funkcje n Pełne możliwości podłączenia do magistrali polowej n Szeroki zakres mocy n Wbudowany fabrycznie PLC 10 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

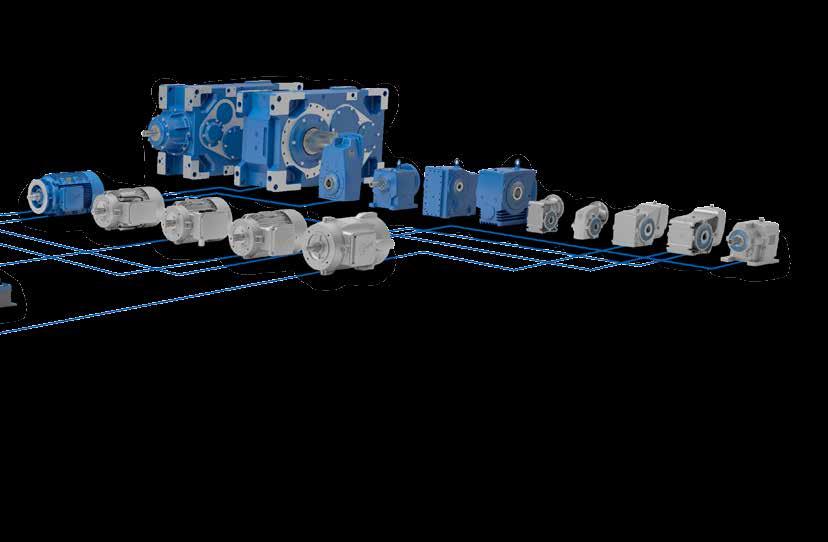

11 Z trzech komponentów - reduktor, silnik i elektronika napędowa - z systemu modułowych produktów NORD powstaje optymalne, indywidualne rozwiązanie napędowe. Każdy wariant zapewnia najwyższą jakość produktów, krótkie czasy planowania i montażu, elastyczne możliwości dostawy oraz dobry stosunek ceny do wydajności. Silniki Reduktory Bogate opcje komunikacyjne umożliwiają dostęp do napędów z każdego poziomu, zapewniając różnorodne możliwości regulacji. n Wszystkie powszechnie stosowane systemy magistralowe n Szybkie i łatwe uruchamianie za pomocą panelu obsługi lub programu NORD CON n Komfortowe panele przenośne do obsługi lokalnej n Opcjonalnie z opcjami intralogistycznymi Przełączniki i przyciski są umieszczone bezpośrednio na napędach i umożliwiają bezpośrednie uruchamianie, zatrzymanie i zmianę trybu. n Wyłącznik sieciowy n Przełącznik wyboru sterowania lokalnego lub zdalnego n Przełącznik start/stop i do przodu/wstecz n Efektywność energetyczna Wszystkie interfejsy umożliwiają łatwą obsługę. Napędy można łatwo konfigurować i instalować. n Technologia Plug & Play we wszystkich powszechnie używanych połączeniach wtykowych n Wtykany kabel zasilający i wyjście silnika n Wtykane czujniki i enkodery n Kable gotowe do podłączenia n Wbudowany fabrycznie PLC 11

12 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE NORD DLA INTRALOGISTYKI Rozrusznik silnika NORDAC START SK 135E (katalog F3015) 3 Zintegrowany elektroniczny prostownik hamulca 3 Jednolita struktura parametrów 3 Rozrusznik rewersyjny z funkcją łagodnego rozruchu Napięcia: 3-fazowe V Wykonanie: 0,25 7,5 kw Przetwornica częstotliwości NORDAC BASE SK 180E (katalog F3018) 3 Praca samodzielna 3 4 zestawy parametrów 3 Bezczujnikowe sterowanie wektorem prądu (sterowanie ISD) 3 Wbudowany PLC Napięcia: 1-fazowe V ± 10% 1-fazowe V ± 10% 3-fazowe V ± 10% 3-fazowe V -20% / +10% Wykonanie: 0,25 2,2 kw Przetwornica częstotliwości NORDAC FLEX SK 200E (katalog F3020) 3 Funkcja oszczędzania energii 3 Zintegrowane sterowanie pozycjonowaniem Posicon 3 Wbudowany PLC 1-fazowe V ± 10% 1-fazowe V ± 10% Napięcia: 3-fazowe V ± 10% 3-fazowe V -20%/ +10% Wykonanie: 0,25 22 kw Dystrybutor polowy NORDAC LINK SK 250E (katalog F3025) 3 Przetwornica częstotliwości lub rozrusznik silnika 3 Wszystkie przyłącza wtykane, co zapewnia łatwe uruchamianie i konserwację 3 Funkcjonalność PLC związana z techniką napędową Przetwornica częstotliwości (FI) V -20% +10% Napięcia: Rozrusznik silnika (RS) V -20% +10% Wykonanie: FI 0,55 7,5 kw RS 0,55 3,0 kw 12 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

13 Motoreduktory walcowe (katalog G1000) 3 Montaż na łapach lub kołnierzu 3 Duża trwałość, niewielki zakres obsługi 3 Optymalne uszczelnienie 3 Korpus jednoczęściowy Silniki Wykonanie: Zakres momentu: 0, kw Nm Przełożenie: 1,35: ,31:1 Motoreduktory walcowe w korpusie płaskim (katalog G1000) 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Wał drążony lub pełny 3 Zwarta konstrukcja 3 Korpus jednoczęściowy Wykonanie: 0, kw Zakres momentu: Nm Silniki IE3 od 0,12 kw (wielkość 63) Silniki synchroniczne i asynchroniczne IE4 Przełożenie: 4,03:1 6616,79:1 Motoreduktory walcowo-stożkowe (katalog G1000) 3 Sprawność do 97% 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Wał drążony lub pełny 3 Korpus jednoczęściowy Wykonanie: 0,12 9,2 kw Zakres momentu: Nm Przełożenie: 3,58:1-70:1 Motoreduktory ślimakowe SI (katalog G1035) 3 Modułowe 3 Uniwersalne możliwości mocowania 3 Smarowanie na cały okres użytkowania Międzynarodowe normy efektywności energetycznej n UE: IE1 IE4 zgodnie z IEC n US: ee labeling zgodnie z EISA 2007 (Dept. of Energy) n CA: CSA energy verified zgodnie z EER 2010 n CN: CEL zgodnie z GB n KR: KEL zgodnie z REELS 2010 n BR: Alto Rendimento zgodnie z Decreto nº n AU: MEPS zgodnie z AS/NZS Wykonanie: 0,12 4,0 kw Zakres momentu: Nm Przełożenie: 5,00:1 3000,00:1 W połączeniu z systemem silnika i kontroli silnika wg dyrektywy w sprawie ekoprojektu EN

14 NORD DRIVESYSTEMS Intelligent Drivesystems, Worldwide Services ROZWIĄZANIE DLA INTRALOGISTYKI n Bardzo efektywny 2-stopniowy reduktor stożkowy n Silnik synchroniczny IE4 PMSM n Wtyk zasilający n Wtyk sygnałowy n Enkoder przyrostowy n Kabel gotowy do podłączenia n Możliwa wysoka przeciążalność Redukcja wariantów dzięki systemowi modułowemu NORD Wielkość LDB1100 LDB1500 LDB2200 P 1,1 kw 1,5 kw 2,2 kw n 2N min min min -1 M 2N Nm Nm Nm Reduktor A A A Silnik 80T1/4 90T1/4 90T3/4 Przetwornica częstotliwości NORDAC LINK SK250E A NORDAC LINK SK250E A NORDAC LINK SK250E A Dostępne wymiary wałów drążonych: Ø 30 mm lub Ø 35 mm Dzięki stosowaniu systemu modułowego NORD możliwe jest zredukowanie różnorodności wariantów. Standaryzacja pozwala na zmniejszenie całkowitych kosztów utrzymania (TCO). 14 ROZWIĄZANIA NAPĘDOWE DLA INTRALOGISTYKI

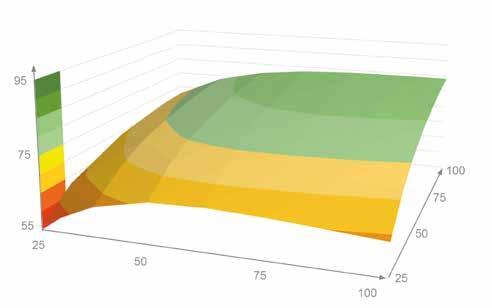

15 Silniki IE4 o wysokiej efektywności Norma IEC definiuje wymagania dotyczące efektywności silników IE4 z uwzględnieniem sprawności. Odpowiednio wysokie sprawności gwarantują silniki synchroniczne NORD DRIVESYSTEMS, które są oparte na technologii magnesów trwałych. NORD dostarcza silniki synchroniczne o wysokościach osi od 80 do 100 mm i mocach do 5,5 kw. Stosowanie silników synchronicznych IE4 minimalizuje całkowite koszty w okresie użytkowania. Silnik NORD-IE4 osiąga znacznie większą sprawność i amortyzuje koszty nabycia w krótszym czasie (ROI). Silnik asynchroniczny IE3 Całkowity koszt utrzymania (TCO) Silniki synchroniczne IE4 rozwijają swój pełny potencjał przy częściowym obciążeniu i niskich zakresach prędkości obrotowych. Dzięki zastosowaniu silników synchronicznych IE4 porty lotnicze mogą osiągnąć znaczne oszczędności kosztów. Koszty/euro Oszczędność kosztów w zależności od okresu użytkowania IE3 IE4 Sprawność [%] Obciążenie [%] Silnik synchroniczny IE4 Wyjściowa prędkość obrotowa [%] IE4 IE3 0 Próg rentowności Okres użytkowania/lata 10 Silniki synchroniczne IE4 pozwalają na dużą redukcję kosztów w całym okresie użytkowania i szybkie osiągnięcie progu rentowności przy niewielkich dodatkowych inwestycjach. Sprawność [%] Obciążenie [%] Wykres 3D: Sprawność w zależności od obciążenia i prędkości obrotowej Wyjściowa prędkość obrotowa [%] oznacza efektywność energetyczną: n przez spełnienie wymagań najsurowszych przepisów w zakresie efektywności n znacznie redukuje całkowite koszty utrzymania (TCO) n wysoka sprawność nawet przy obciążeniach częściowych i niskich zakresach prędkości obrotowych dzięki technologii PMSM 15

16 Automatyczne urządzenia transportowe, układnice regałowe lub dowolne systemy transportowe: NORD DRIVESYSTEMS oferuje optymalne rozwiązanie napędowe dla każdego obszaru zastosowania. NORD NAPEDY sp. z o.o. ul. Krakowska Wieliczka Tel: Fax: biuro@nord.com, Member of the NORD DRIVESYSTEMS Group DRIVESYSTEMS A6050 Nr art / 0217
