1 GEO-SYSTEM Sp z oo Warszawa, ul Podbipięty 34 m 7, tel/fax , wwwgeo-systemcompl geo-system@geo-systemcompl Zestawienie znaków umownych i kodów obiektów terenowych systemu informacji o terenie GEO-MAP Warszawa 2006

2 Zestawienie kodów i znaków umownych systemu GEO-MAP 3

3 4 Zestawienie kodów i znaków umownych systemu GEO-MAP Spis treści 1 OSNOWA GEODEZYJNA I ELEMENTY OPISOWE ARKUSZA 6 11 OSNOWA GEODEZYJNA 6 12 OBSERWACJE GEODEZYJNE 7 13 SIATKA KWADRATÓW 7 15 SEKCJE MAPY 8 2 GRANICE I OGRODZENIA GRANICE KONTURY KLASYFIKACYJNE UŻYTKI GRUNTOWE PUNKTY GRANICZNE OGRODZENIA SYMBOLE POMOCNICZE 11 3 BUDYNKI I URZĄDZENIA INŻYNIERYJNO-TECHNICZNE OZNACZENIA SPECJALNE BUDYNKÓW BUDYNKI OGNIOODPORNE BUDYNKI OGNIONIEODPORNE ELEMENTY BUDYNKÓW INNE BUDYNKI I BUDOWLE BUDOWLE PODZIEMNE SŁUPY I LINIE NAPOWIETRZNE POMNIKI 15 4 SZATA ROŚLINNA DRZEWA IGLASTE DRZEWA LIŚCIASTE TERENY LEŚNE I ZAKRZEWIONE TERENY ZURBANIZOWANE TRAWNIKI TERENY PODMOKŁE I PIASZCZYSTE TERENY SPORTU I REKREACJI CMENTARZE 17 5 KOMUNIKACJA DROGI KOŁOWE I URZĄDZENIA TOWARZYSZĄCE KOLEJE I URZĄDZENIA TOWARZYSZĄCE TORY TRAMWAJOWE I URZĄDZENIA TOWARZYSZĄCE KOLEJKI LINOWE I URZĄDZENIA TOWARZYSZĄCE MOSTY, PRZEPUSTY, KŁADKI TUNELE ZNAKI DROGOWE DROGI KOŁOWE - OBIEKTY MAPY TOPOGRAFICZNEJ KOLEJE - OBIEKTY MAPY TOPOGRAFICZNEJ 20

4 Zestawienie kodów i znaków umownych systemu GEO-MAP 5 6 WODY I URZĄDZENIA TOWARZYSZĄCE WODY PŁYNĄCE WODY STOJĄCE BUDOWLE WODNE URZĄDZENIA POMOCNICZE STUDNIE BASENY I FONTANNY 23 7 UZBROJENIE PODZIEMNE I ARMATURA NAZIEMNA OBIEKTY POMOCNICZE UZBROJENIA SIEĆ WODOCIĄGOWA SIEĆ KANALIZACYJNA SIEĆ CIEPLNA SIEĆ GAZOWA SIEĆ TELEKOMUNIKACYJNA SIEĆ ELEKTROENERGETYCZNA SIEĆ SPECJALNA 29 8 RZEŹBA TERENU PIKIETY LINIE WYMUSZONEJ INTERPOLACJI WARSTWICE SKARPY INNE ELEMENTY RZEŹBY 31

5 1 Osnowa geodezyjna i elementy opisowe arkusza 11 Osnowa geodezyjna Wszystkie punkty osnowy geodezyjnej zdefiniowane są jako obiekty typu 1xxx (punktowe) i posiadają prezentacje graficzną przedstawioną poniżej Z prezentacją punktów osnowy oprócz odpowiedniego znaku umownego zdefiniowany jest automatyczny opis numerem punktu Opis niniejszy lokalizowany jest na punkcie P1 (pierwszy punkt wstawienia) i wykonywany jest kodem tekstu podanym w definicji odpowiedniego znaku umownego zawartej w pliku geo-mapsym Tekst opisu wynika z numeru punktu jaki posiada punkt lokalizujący obiekt Kod tekstu do opisu punktów osnowy posiada kod 6110, zdefiniowaną w pliku geo-maplay wysokość liter wynoszącą 25 mm i podkreślenie Zastosowano identyczny kod opisu dla wszystkich punktów osnowy W przypadku znaków ściennych wymagających odpowiedniego usytuowania znaku względem ścian budynku należy dokonać obrotu dostępnego w funkcjach edycyjnych edytora graficznego Proponujemy dodatkowo zapisywać następujące informacje w atrybutach związanych z obiektem: A1-klasa osnowy(1,2,3,4) A2-rodzaj stabilizacji(z,s) Kod Znak umowny Grub/Wys Opis Punkt osnowy podstawowej XYH AD /25 AD123--->NR(6110)P1=numer punktu Punkt osnowy podstawowej XY / >NR(6110)P1=numer punktu Punkt osnowy podstawowej wysokościowej / >NR(6110)P1=numer punktu Punkt osnowy szczegółowej XYH / >NR(6110)P1=numer punktu Punkt osnowy szczegółowej XY / >NR(6110)P1=numer punktu Punkt osnowy szczegółowej wysokościowej / >NR(6110)P1=numer punktu Punkt osnowy pomiarowej stabilizowany trwale 123a 025/25 123a--->NR(6110)P1=numer punktu

6 Zestawienie kodów i znaków umownych systemu GEO-MAP 7 12 Obserwacje geodezyjne Kod Znak umowny Grub/Wys Opis Bok Azymut Kierunek Kąt Czołówka pomierzona A1=Długośc z pomiaru Linia pomiarowa Punkt na domiarze prostokatnym Czołówka obliczona Siatka kwadratów Kod Znak umowny Grub/Wys Opis Znak górny lewy >X(6130)=współrzędna X >Y(6130)=współrzędna Y Znak górny środkowy Znak górny prawy >X(6130)=współrzędna X >Y(6130)=współrzędna Y Znak środkowy lewy Znak wewnętrzny Znak środkowy prawy Znak dolny lewy >X(6130)=współrzędna X >Y(6130)=współrzędna Y Znak dolny środkowy Znak dolny prawy >X(6130)=współrzędna X >Y(6130)=współrzędna Y

7 8 Zestawienie kodów i znaków umownych systemu GEO-MAP 15 Sekcje mapy Kod Znak umowny Grub/Wys Opis Sekcja mapy w skali 1: A2=Skala >A3(6151)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6152)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6153)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6154)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6155)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6156)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6157)=Godło A4=Nazwa miejscowości Sekcja mapy w skali 1: A2=Skala >A3(6158)=Godło A4=Nazwa miejscowości

8

9 2 Granice i ogrodzenia 21 Granice Kod Znak umowny Grub/Wys Opis Państwo Polska Polska--->A2(6210)P2=nazwa Województwo p³ockie 050/50 płockie--->a2(6211)p2=nazwa Powiat A 050/50 A--->A2(6212)P2=nazwa Gmina Dobre 050/50 Dobre--->A2(6213)P2=nazwa Obręb Dobre 050/50 050/ Kompleks Dobre--->A2(6214)P2=nazwa >A3(6214)P3=numer A 050/50 A--->A2(6215)P2=nazwa Działka 34/2 025/25 025/25 A1=Użytek 34/2--->A2(6216)P2=nazwa A3=numer obrebu A4(6216)P3=numer KW Działka projektowana 34/2 025/25 025/25 34/2--->A2(6216)P2=nazwa A3=numer obrebu 22 Kontury klasyfikacyjne Kod Znak umowny Grub/Wys Opis Kontur klasyfikacyjny RIIIa 025/25 RIIIa--->A2(6220)P2=klasa 23 Użytki gruntowe Kod Znak umowny Grub/Wys Opis Użytki gruntowe B 025/25 B--->A2(6230)P2=rodzaj

10 Zestawienie kodów i znaków umownych systemu GEO-MAP Punkty graniczne Kod Znak umowny Grub/Wys Opis Punkt granicy państwa / >NR(6241)P1=numer punktu Granicznik stabilizowany trwale / >NR(6246)P1=numer punktu Punkt załamania granicy / >NR(6247)P1=numer punktu 28 Ogrodzenia Kod Znak umowny Grub/Wys Opis Ogrodzenie trwałe Przy kodzie 4281 ogrodzenie prezentowane jest różnie w zależności od szerokości obiektu Jeśli szerokość jest większa od 1mm w skali mapy wtedy rysowany jest znak w przeciwnym wypadku znak Żywopłot Brama Furtka 29 Symbole pomocnicze Kod Znak umowny Grub/Wys Opis Przehaczenie Oznaczenie granicy spornej

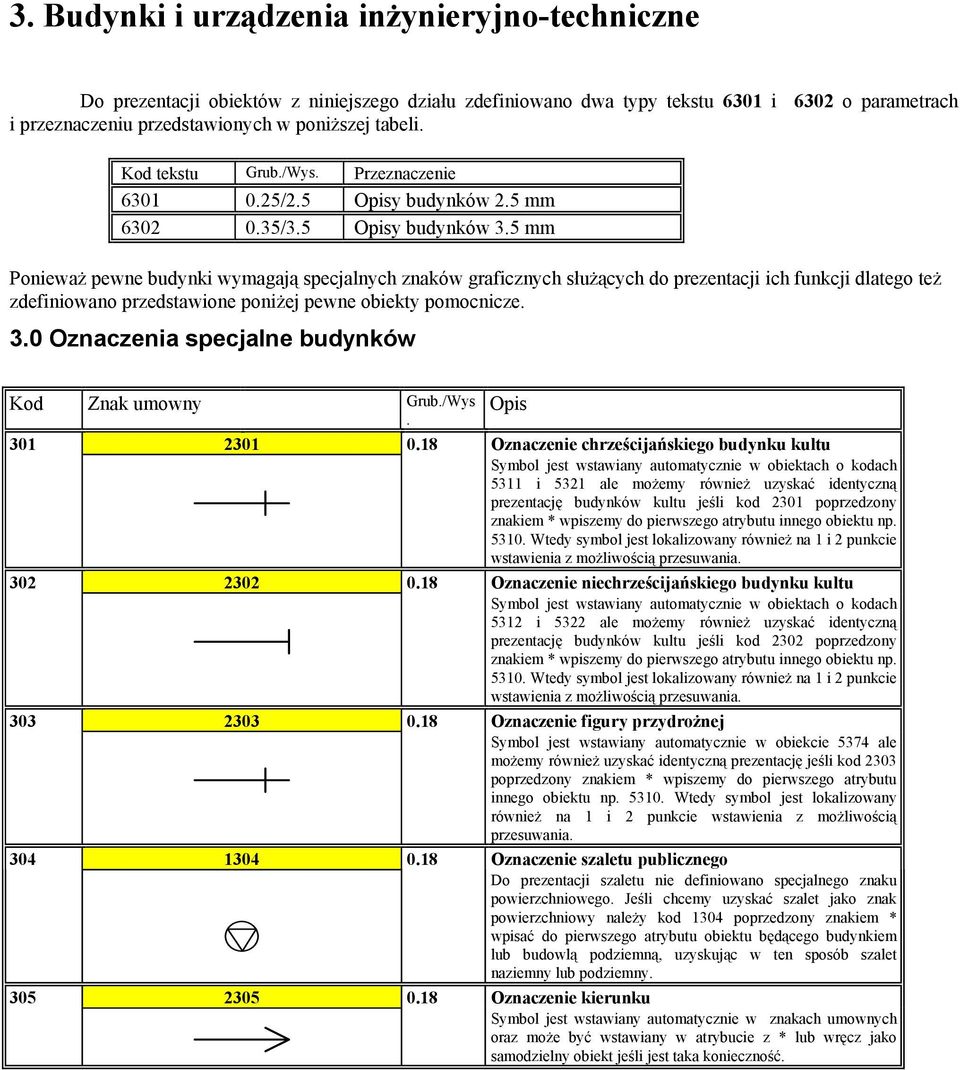

11 3 Budynki i urządzenia inżynieryjno-techniczne Do prezentacji obiektów z niniejszego działu zdefiniowano dwa typy tekstu 6301 i 6302 o parametrach i przeznaczeniu przedstawionych w poniższej tabeli Kod tekstu Grub/Wys Przeznaczenie /25 Opisy budynków 25 mm /35 Opisy budynków 35 mm Ponieważ pewne budynki wymagają specjalnych znaków graficznych służących do prezentacji ich funkcji dlatego też zdefiniowano przedstawione poniżej pewne obiekty pomocnicze 30 Oznaczenia specjalne budynków Kod Znak umowny Grub/Wys Oznaczenie chrześcijańskiego budynku kultu Symbol jest wstawiany automatycznie w obiektach o kodach 5311 i 5321 ale możemy również uzyskać identyczną prezentację budynków kultu jeśli kod 2301 poprzedzony znakiem * wpiszemy do pierwszego atrybutu innego obiektu np 5310 Wtedy symbol jest lokalizowany również na 1 i 2 punkcie wstawienia z możliwością przesuwania Oznaczenie niechrześcijańskiego budynku kultu Symbol jest wstawiany automatycznie w obiektach o kodach 5312 i 5322 ale możemy również uzyskać identyczną prezentację budynków kultu jeśli kod 2302 poprzedzony znakiem * wpiszemy do pierwszego atrybutu innego obiektu np 5310 Wtedy symbol jest lokalizowany również na 1 i 2 punkcie wstawienia z możliwością przesuwania Oznaczenie figury przydrożnej Symbol jest wstawiany automatycznie w obiekcie 5374 ale możemy również uzyskać identyczną prezentację jeśli kod 2303 poprzedzony znakiem * wpiszemy do pierwszego atrybutu innego obiektu np 5310 Wtedy symbol jest lokalizowany również na 1 i 2 punkcie wstawienia z możliwością przesuwania Oznaczenie szaletu publicznego Do prezentacji szaletu nie definiowano specjalnego znaku powierzchniowego Jeśli chcemy uzyskać szalet jako znak powierzchniowy należy kod 1304 poprzedzony znakiem * wpisać do pierwszego atrybutu obiektu będącego budynkiem lub budowlą podziemną, uzyskując w ten sposób szalet naziemny lub podziemny Oznaczenie kierunku Symbol jest wstawiany automatycznie w znakach umownych oraz może być wstawiany w atrybucie z * lub wręcz jako samodzielny obiekt jeśli jest taka konieczność Opis

12 Zestawienie kodów i znaków umownych systemu GEO-MAP Budynki ognioodporne Kod Znak umowny Grub/Wys Opis /018 Budynek ognioodporny 035/35 035/35 025/25 i--->a1(6302)p1=funkcja(g, i, itp) III--->A2(6302)P2=liczba kondygnacji 34--->A3(6301)P3=numer porządkowy /018 Budynek kultu religijnego chrześcijański Symbol o kodzie 2301 na 1 i 2 punkcie wstawienia /018 Budynek kultu religijnego niechrześcijański jest wstawiany automatycznie Symbol o kodzie 2302 na 1 i 2 punkcie wstawienia /018 Wiatrak ognioodporny jest wstawiany automatycznie wtr wtr 025/25 wtr--->const(6301)p1=opis stały /018 Obrys słupów nośnych A2-kształt i wymiar dla Obrys części nadziemnej Przybudówka o charakterze trwałym 32 Budynki ognionieodporne Kod Znak umowny Grub/Wys Opis Budynek ognioonieodporny 035/35 035/35 025/25 i--->a1(6302)p1=funkcja(g, i, itp) III--->A2(6302)P2=liczba kondygnacji 34--->A3(6301)P3=numer porządkowy Budynek kultu religijnego chrześcijański Symbol o kodzie 2301 na 1 i 2 punkcie wstawienia jest wstawiany automatycznie Budynek kultu religijnego niechrześcijański Symbol o kodzie 2302 na 1 i 2 punkcie wstawienia Wiatrak ognioodporny jest wstawiany automatycznie wtr wtr 025/25 wtr--->const(6301)p1=opis stały Obrys słupów nośnych A2-kształt i wymiar dla Obrys części nadziemnej Przybudówka o charakterze trwałym

13 14 Zestawienie kodów i znaków umownych systemu GEO-MAP 33 Elementy budynków Kod Znak umowny Grub/Wys Opis Element budynku bez bliższego określenia Galeria naziemna Taras odkryty Taras kryty, weranda Schody Swietlik, luk okienny Brama przejezdna Wjazd do podziemia odkryty Wjazd do podziemia kryty Linia zmiany kondygnacji 34 Inne budynki i budowle III II 035/35 035/35 III--->A2(6302)P2=kondygnacje z lewej strony II--->A3(6302)P3=kondygnacje z prawej strony Kod Znak umowny Grub/Wy Opis Budowla bez bliższego określenia xxx-->a1(6301)p1=opis Fundament f f 025/25 f-->const(6301)p1=opis stały Cieplarnia ciepl Wiata 025/25 ciepl-->const(6301)p1=opis stały Ruina r r 025/25 Opis ruiny w A1 (r, r zab) r-->a1(6301)p1=oznaczenie Rampa rmp rmp rmp 025/25 rmp-->const(6301)p1=opis stały Ściana oporowa Komin Wieża (wcn wwid, wppoż) wcn wcn Budowla ziemna xxx 025/25 wcn--->a1(6301)p1=oznaczenie wieży Kształt i wymiar w przypadku znaku 1348 możemy również definiować w atrybucie drugim 025/25 xxx-->const(6301)p1=opis

14 Zestawienie kodów i znaków umownych systemu GEO-MAP Budowle podziemne Kod Znak umowny Grub/Wys Opis Budowla podziemna 025/25 ozn-->a2(6302)p2=opis 36 Słupy i linie napowietrzne Kod Znak umowny Grub/Wys Opis / Słup przewodów napowietrznych Oznaczenie transformatora Latarnia Linia napowietrzna ewn Linia napowietrzna esn Linia napowietrzna enn Linia napowietrzna telekomunikacyjna 37 Pomniki Kod Znak umowny Grub/Wys Opis Krzyż przydrożny Pomnik Pomnik walki i męczeństwa Figura przydrożna Symbol o kodzie i 2 punkcie wstawienia jest wstawiany automatycznie na

15 4 Szata roślinna 41 Drzewa iglaste Kod Znak umowny Grub/Wys Opis Drzewo iglaste pomnik przyrody Drzewo iglaste pomierzone Drzewo iglaste niepomierzone 42 Drzewa liściaste Kod Znak umowny Grub/Wys Opis Drzewo liściaste pomnik przyrody Drzewo liściaste pomierzone Drzewo liściaste niepomierzone 43 Tereny leśne i zakrzewione Kod Znak umowny Grub/Wys Opis Las iglasty Las liściasty Las mieszany Zakrzewienie 44 Tereny zurbanizowane Kod Znak umowny Grub/Wys Opis Zabudowa zwarta 45 Trawniki Kod Znak umowny Grub/Wys Opis Trawnik

16 Zestawienie kodów i znaków umownych systemu GEO-MAP Tereny podmokłe i piaszczyste Kod Znak umowny Grub/Wys Opis Zabagnienie Trzciny, szuwary Wydma, łacha piaszczysta 47 Tereny sportu i rekreacji Kod Znak umowny Grub/Wys Opis Plac sportowy Plac gier i zabaw Inne xxx-->a1(6473)p1=opis xxx 48 Cmentarze Przy obiekcie o kodzie 5471 symbol jest wstawiany automatycznie na 1 i 2 punkcie wstawienia Przy obiekcie o kodzie 5471 symbol jest wstawiany automatycznie na 1 i 2 punkcie wstawienia Kod Znak umowny Grub/Wys Opis Cmentarz chrześcijański Cmentarz niechrześcijański Cmentarz komunalny Cmentarz wojenny >A1(6484)P1=rok wojny

17 5 Komunikacja 51 Drogi kołowe i urządzenia towarzyszące Kod Znak umowny Grub/Wys Opis Krawędź jezdni Krawężnik Krawędź chodnika Droga wewnętrzna Rów przydrożny Projektowana oś trasy Projektowany brzeg trasy 52 Koleje i urządzenia towarzyszące Kod Znak umowny Grub/Wys Opis Tor normalny Tor kolejowy wąski Peron per per 025/25 per---->const(6523)p1-opis stały Słup hektometrowy / >A2(6524)P2=opis Słup kilometrowy / >A2(6525)P2-opis Słup trakcyjny Zapora przejazdu kolejowego 53 Tory tramwajowe i urządzenia towarzyszące Kod Znak umowny Grub/Wys Opis Tor tramwajowy 54 Kolejki linowe i urządzenia towarzyszące Kod Znak umowny Grub/Wys Opis Kolejka linowa, wyciąg

18 Zestawienie kodów i znaków umownych systemu GEO-MAP Mosty, przepusty, kładki Kod Znak umowny Grub/Wys Opis Most trwały Most drewniany Szrafura w przypadku obszaru 5552 wykonywana jest prostopadle do linii łączącej 1 i 2 punkt wstawienia Przeprawa promowa 025/25 pr--->const(6553)p1=opis pr Przepust Estakada Kładka dla pieszych Obrys podpór nośnych W przypadku 1557 kształt i wymiar możemy definiować w drugim atrybucie 56 Tunele Kod Znak umowny Grub/Wys Opis Tunel 57 Znaki drogowe Kod Znak umowny Grub/Wys Opis Znak sygnalizacji świetlnej Tablica informacyjna Znak drogowy Znak przejazdu kolejowego Przystanek

19 20 Zestawienie kodów i znaków umownych systemu GEO-MAP 58 Drogi kołowe - obiekty mapy topograficznej Kod Znak umowny Grub/Wys Opis Autostrada Droga szybkiego ruchu Droga główna Droga drugorzędna Droga lokalna Droga wiejska Droga polna Ścieżka 59 Koleje - obiekty mapy topograficznej Kod Znak umowny Grub/Wys Opis Linia kolejowa dwutorowa Linia kolejowa jednotorowa Linia kolejowa wąskotorowa

20

21 6 Wody i urządzenia towarzyszące 61 Wody płynące Kod Znak umowny Grub/Wy Opis Kierunek nurtu Rzeka 611 rz Wisła 035/35 rz Wisła-->A2(6611)P2=nazwa Wody stojące Strumień Rów Kod Znak umowny Grub/Wys Opis Zbiornik naturalny jez Leœne 035/35 jez Leśne-->A2(6621)P2=nazwa Zbiornik sztuczny w 035/35 w-->const(6622)p1=oznaczenie 63 Budowle wodne Kod Znak umowny Grub/Wy Opis Kaskada, próg wodny, wodospad Zapora, jaz Wrota śluzy Ostroga Molo molo molo-->const(6645)p1=oznaczenie Wał ochronny grobla 64 Urządzenia pomocnicze Kod Znak umowny Grub/Wy Opis Odbój Poler

22 Zestawienie kodów i znaków umownych systemu GEO-MAP Studnie Kod Znak umowny Grub/Wys Opis Studnia zwykła Studnia głębinowa 66 Baseny i fontanny Kod Znak umowny Grub/Wys Opis Basen bas Fontanna

23 7 Uzbrojenie podziemne i armatura naziemna W dziale niniejszym zdefiniowano obiekty związane z uzbrojeniem podziemnym terenu i jego armaturą naziemną Grupowanie wykonane zostało w/g wyróżnionych poniżej sieci uzbrojenia podziemnego: Numer Nazwa sieci Oznaczenie 1 wodociągowa w 2 kanalizacyjna k 3 ciepłownicza c 4 gazowa g 5 telekomunikacyjna t 6 elektroenergetyczna e 9 specjalna x Zdefiniowano po dwa kody tekstu dla każdej z wyróżnionych sieci tzn 67x0 i 67x1 gdzie x jest numerem sieci z powyższej tabeli Przeznaczenie i parametry w/w typów tekstu przedstawiono w poniższej tabeli Kod Grub/Wys Przeznaczenie 67x0 018/18 Typ tekstu używany do opisu rzędnych przewodów 67x1 025/25 Typ tekstu używany do opisu typu przewodów i armatury W każdej z przedstawionych w tabeli sieci zdefiniowano przewody istniejące i projektowane Przewody te mogą być tworzone jako obiekty liniowe lub powierzchniowe W przypadku obiektów liniowych o kodzie rozpoczynającym się cyfrą 4 możemy wprowadzać ich szerokość co powoduje możliwość zmiennej prezentacji przewodu w zależności od szerokości tzn jeśli szerokość jest mniejsza od 1mm w aktualnej skali opracowania, rysowana jest tylko oś przewodu, w przeciwnym wypadku rysowane są krawędzie odległe od osi o połowę szerokości, co przedstawiono na poniższym rysunku 2334 w szer<=1mm 2334 w szer > 1mm Dodatkowo zdefiniowano możliwość prezentowania przewodów istniejących i projektowanych jako obiektów powierzchniowych 2334 w Atrybuty obiektów będących przewodami powinny zawierać dane przedstawione w poniższej tabeli Numer atrybutu Znaczenie Numer punktu opisu 1 rzędna początku przewodu 1 2 oznaczenie przewodu 2 3 rzędna końca przewodu 3 Opis w/w atrybutami realizowany jest na odpowiednich punktach wstawienia tekstu od 1 do 3, przy czym kierunek kreślenia opisu dobierany jest automatycznie tak aby napis był równoległy, do najbliższego punktowi wstawienia, odcinka obiektu Dla symboli armatury naziemnej przewidziano dwa kodu 57x3 oraz 17x3 gdzie x oznacza rodzaj sieci W przypadku kodu 57x3 mamy do czynienia z obrysem armatury o dowolnym kształcie natomiast w przypadku kodu 17x3 jest to symbol armatury o kształcie i wymiarze określonym w drugim atrybucie lub jeśli nie określimy kształtu i wymiaru jest to kropka o średnicy 05mm Opis możemy uzyskiwać następujące kształty symboli armatury

24 Zestawienie kodów i znaków umownych systemu GEO-MAP 25 Kształty armatury Rysunek RODZAJ SIECI Okrągły k Okrągły z dodatkowym oznaczeniem Okrągły z dodatkowym oznaczeniem Okrągły z dodatkowym oznaczeniem kl k k Prostokątny k Kwadratowy k Prostokątny z dodatkowym oznaczeniem Kwadratowy z dodatkowym oznaczeniem Bez określenia kształtu k k k Zawartość atrybutów RZĘDNE KSZTAŁT góra dół A1 A2 A3 k *C kl *CH k *CV k *CHV k *R075X k *R k *RV075X k *RV k Dla każdej sieci przyjęto domyślne oznaczenie literowe przedstawione w 3 kolumnie tabeli zawierające klasyfikację sieci Oznaczenie to jest przepisywane po utworzeniu obiektu o kodzie 57x3 oraz 17x3 do atrybutu A1, jeśli nie zawiera żadnej treści Zmieniając wartość atrybutu możemy uzyskiwać dowolne oznaczenia elementów uzbrojenia bez względu na zastosowane oznaczenie domyślne W szczególności zmiana oznaczenia domyślnego polega na jego rozszerzeniu wynikającym z dalszej klasyfikacji sieci np klasyfikacja sieci kanalizacyjnej ko, ks, kd, kp, kl Opis rzędnymi następuje automatycznie jeśli wpiszemy je do 3-go atrybutu przy czym obie rzędne (góry i dołu) wpisujemy razem oddzielając je znakiem Opis armatury oznaczeniem sieci zlokalizowany jest na pierwszym punkcie opisu, natomiast opis rzędnym na punkcie trzecim Jeśli dodatkowo w atrybucie A3 wpiszemy przed rzędnymi znaczek ^ wtedy opis rzędnymi będzie przedstawiony na odnośniku, którego początek będzie zlokalizowany w drugim punkcie wstawienia natomiast koniec w początku kreski poziomej oddzielającej rzędne co przedstawiono na poniższym rysunku k Jeśli znak ^ będzie wpisany za rzędnymi wtedy początek będzie zlokalizowany w drugim punkcie wstawienia natomiast koniec na końcu kreski poziomej oddzielającej rzędne k 70 Obiekty pomocnicze uzbrojenia Kod Znak umowny Grub/Wys Opis Osłona przewodów Podpory przewodów W przypadku 1702 kształt można definiować w drugim atrybucie

25 26 Zestawienie kodów i znaków umownych systemu GEO-MAP 71 Sieć wodociągowa Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 w w /18 025/25 018/ >A1(6710)P1=rzędna początku w >a2(6711)p2=opis przewodu >A3(6710)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) w w w w /18 025/25 w---->a1(6710)p1=oznaczenie sieci >A3(6711)P3=rzędne / Oś/obrys projektowane w200 w /25 w200--->a2(6711)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6711)P3=rzędne Trójnik zaślepiony 72 Sieć kanalizacyjna Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 k k /18 025/25 018/ >A1(6720)P1=rzędna początku k >a2(6721)p2=opis przewodu >A3(6720)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) k k k k /18 025/25 k---->a1(6720)p1=oznaczenie sieci >A3(6721)P3=rzędne Oś/obrys projektowane k200 k /25 k200--->a2(6721)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6721)P3=rzędne Wcinka na przewodach Kratka ściekowa

26 Zestawienie kodów i znaków umownych systemu GEO-MAP Sieć cieplna Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 c c /18 025/25 018/ >A1(6730)P1=rzędna początku c >a2(6731)p2=opis przewodu >A3(6730)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) c c c c /18 025/25 c---->a1(6730)p1=oznaczenie sieci >A3(6731)P3=rzędne Oś/obrys projektowane c200 c /25 c200--->a2(6731)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6731)P3=rzędna Punkt stały przewodu cieplnego 74 Sieć gazowa Kod Znak umowny Grub/Wys Opis / Oś/obrys przewódu 2334 g g /18 025/25 018/ >A1(6740)P1=rzędna początku w >a2(6741)p2=opis przewodu >A3(6740)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) g g g g /18 025/25 c---->a1(6740)p1=oznaczenie sieci >A3(6741)P3=rzędne Oś/obrys projektowane g100 g /25 g100--->a2(6741)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6741)P3=rzędne

27 28 Zestawienie kodów i znaków umownych systemu GEO-MAP 75 Sieć telekomunikacyjna Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 t t /18 025/25 018/ >A1(6750)P1=rzędna początku t10---->a2(6751)p2=opis przewodu >A3(6750)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) t t t t /18 025/25 c---->a1(6750)p1=oznaczenie sieci >A3(6751)P3=rzędne Oś/obrys projektowane t100 t /25 t100--->a2(6751)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń Sieć elektroenergetyczna 025/ >A3(6751)P3=rzędne Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 enn enn /18 025/25 018/ >A1(6760)-rzędna początku enn---->a2(6761)-opis przewodu >A3(6760)-rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) e e e e /18 025/25 c---->a1(6760)p1=oznaczenie sieci >A3(6761)P3=rzędne Oś/obrys projektowane enn enn 025/25 enn--->a2(6761)p2=opis przewodu Punkt zmiany średnicy lub inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6761)P3=rzędne

28 Zestawienie kodów i znaków umownych systemu GEO-MAP Sieć specjalna Do sieci specjalnej zaliczamy wszelkie elementy uzbrojenia, których nie zaliczono do żadnej ze zdefiniowanych sieci Domyślnym oznaczeniem niniejszej sieci jest litera x Kod Znak umowny Grub/Wys Opis / Oś/obrys przewodu 2334 x x /18 025/25 018/ >A1(6790)P1=rzędna początku x--->a2(6791)p2=opis przewodu >A3(6790)P3=rzędna końca Komora na przewodach Armatura naziemna 5-obrys 1- symbol (kształt i wymiar z A2) x x x x /18 025/25 c---->a1(6790)p1=oznaczenie sieci >A3(6791)P3=rzędne / Oś/obrys projektowane x x 025/25 x--->a2(6791)p2=opis przewodu Punkt zmiany średnicy lub sposobu inwentaryzacji przewodu Pikieta określająca rzędne urządzeń / >A3(6791)P3=rzędne
