1 COUNTIS E13/E14 1-fazowy licznik mocy czynnej 80 A bezpośrednio, protokół MODBUS Instrukcja użytkowania PL

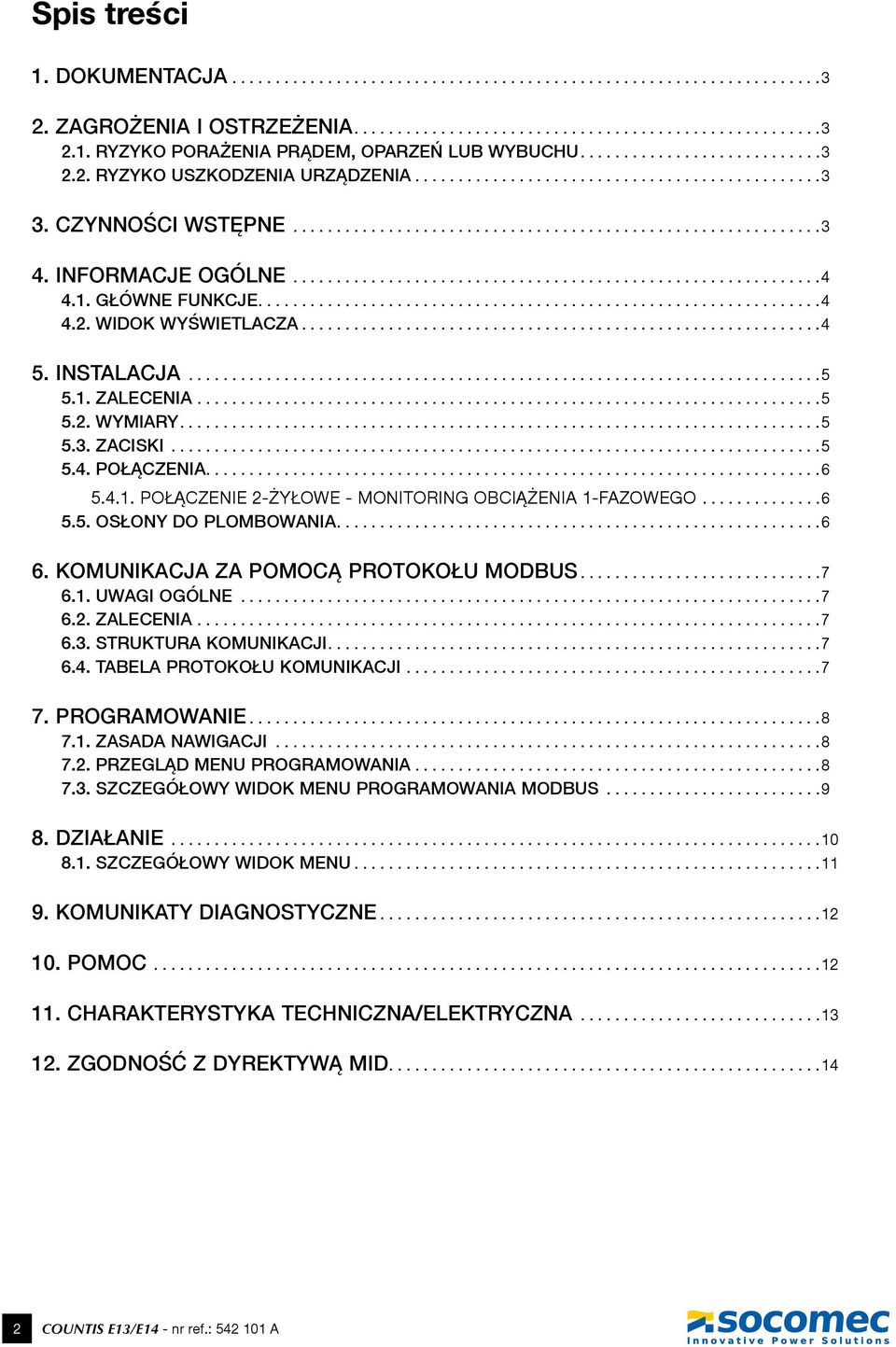

2 Spis treści 1. DOKUMENTACJA ZAGROŻENIA I OSTRZEŻENIA RYZYKO PORAŻENIA PRĄDEM, OPARZEŃ LUB WYBUCHU RYZYKO USZKODZENIA URZĄDZENIA CZYNNOŚCI WSTĘPNE INFORMACJE OGÓLNE GŁÓWNE FUNKCJE WIDOK WYŚWIETLACZA INSTALACJA ZALECENIA WYMIARY ZACISKI POŁĄCZENIA POŁĄCZENIE 2-ŻYŁOWE - MONITORING OBCIĄŻENIA 1-FAZOWEGO OSŁONY DO PLOMBOWANIA KOMUNIKACJA ZA POMOCĄ PROTOKOŁU MODBUS UWAGI OGÓLNE ZALECENIA STRUKTURA KOMUNIKACJI TABELA PROTOKOŁU KOMUNIKACJI PROGRAMOWANIE ZASADA NAWIGACJI PRZEGLĄD MENU PROGRAMOWANIA SZCZEGÓŁOWY WIDOK MENU PROGRAMOWANIA MODBUS DZIAŁANIE SZCZEGÓŁOWY WIDOK MENU KOMUNIKATY DIAGNOSTYCZNE POMOC CHARAKTERYSTYKA TECHNICZNA/ELEKTRYCZNA ZGODNOŚĆ Z DYREKTYWĄ MID COUNTIS E13/E14 - nr ref.: A

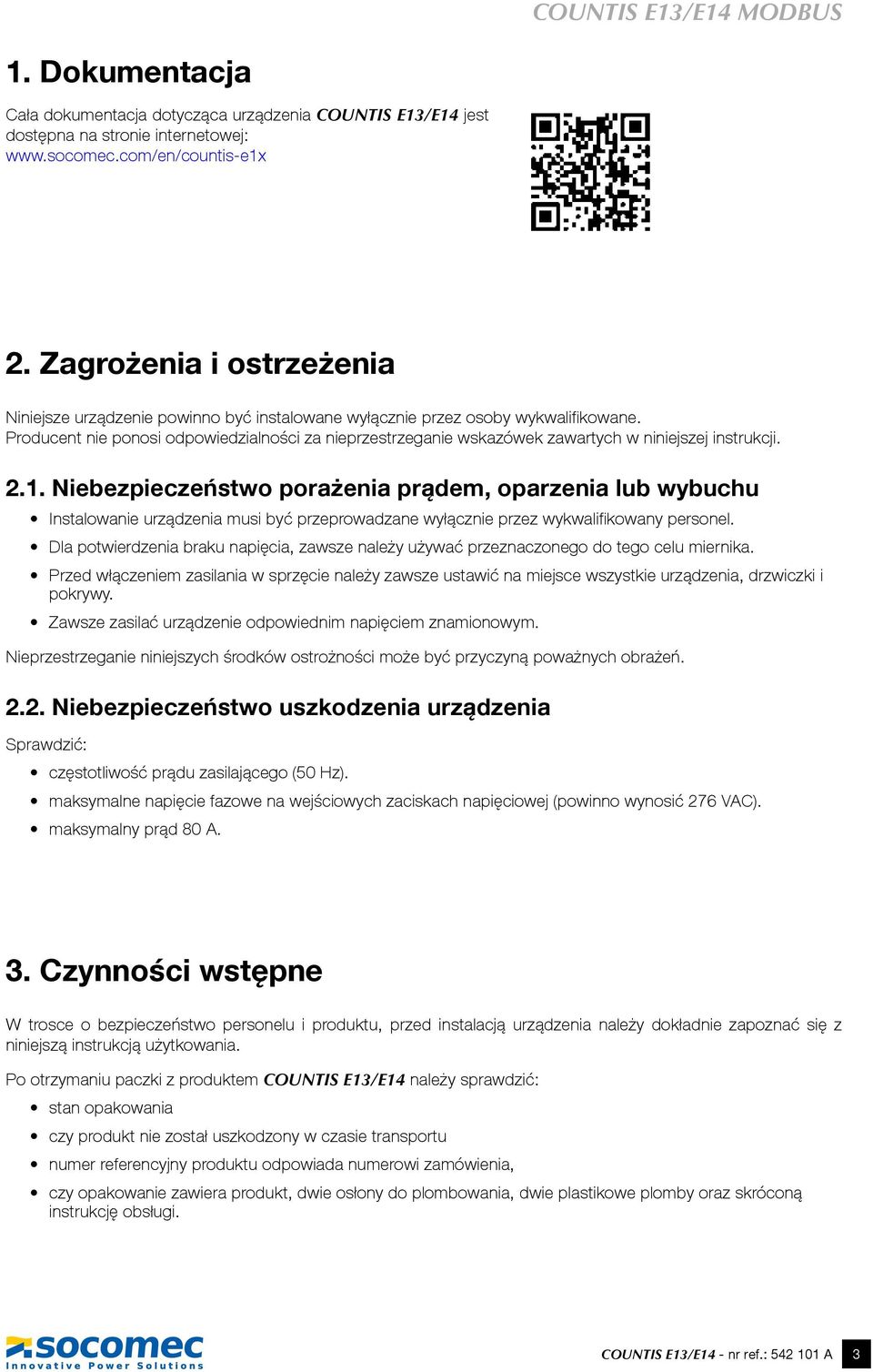

3 COUNTIS E13/E14 MODBUS 1. Dokumentacja Cała dokumentacja dotycząca urządzenia COUNTIS E13/E14 jest dostępna na stronie internetowej: 2. Zagrożenia i ostrzeżenia Niniejsze urządzenie powinno być instalowane wyłącznie przez osoby wykwalifikowane. Producent nie ponosi odpowiedzialności za nieprzestrzeganie wskazówek zawartych w niniejszej instrukcji Niebezpieczeństwo porażenia prądem, oparzenia lub wybuchu Instalowanie urządzenia musi być przeprowadzane wyłącznie przez wykwalifikowany personel. Dla potwierdzenia braku napięcia, zawsze należy używać przeznaczonego do tego celu miernika. Przed włączeniem zasilania w sprzęcie należy zawsze ustawić na miejsce wszystkie urządzenia, drzwiczki i pokrywy. Zawsze zasilać urządzenie odpowiednim napięciem znamionowym. Nieprzestrzeganie niniejszych środków ostrożności może być przyczyną poważnych obrażeń Niebezpieczeństwo uszkodzenia urządzenia Sprawdzić: częstotliwość prądu zasilającego (50 Hz). maksymalne napięcie fazowe na wejściowych zaciskach napięciowej (powinno wynosić 276 VAC). maksymalny prąd 80 A. 3. Czynności wstępne W trosce o bezpieczeństwo personelu i produktu, przed instalacją urządzenia należy dokładnie zapoznać się z niniejszą instrukcją użytkowania. Po otrzymaniu paczki z produktem COUNTIS E13/E14 należy sprawdzić: stan opakowania czy produkt nie został uszkodzony w czasie transportu numer referencyjny produktu odpowiada numerowi zamówienia, czy opakowanie zawiera produkt, dwie osłony do plombowania, dwie plastikowe plomby oraz skróconą instrukcję obsługi. COUNTIS E13/E14 - nr ref.: A 3

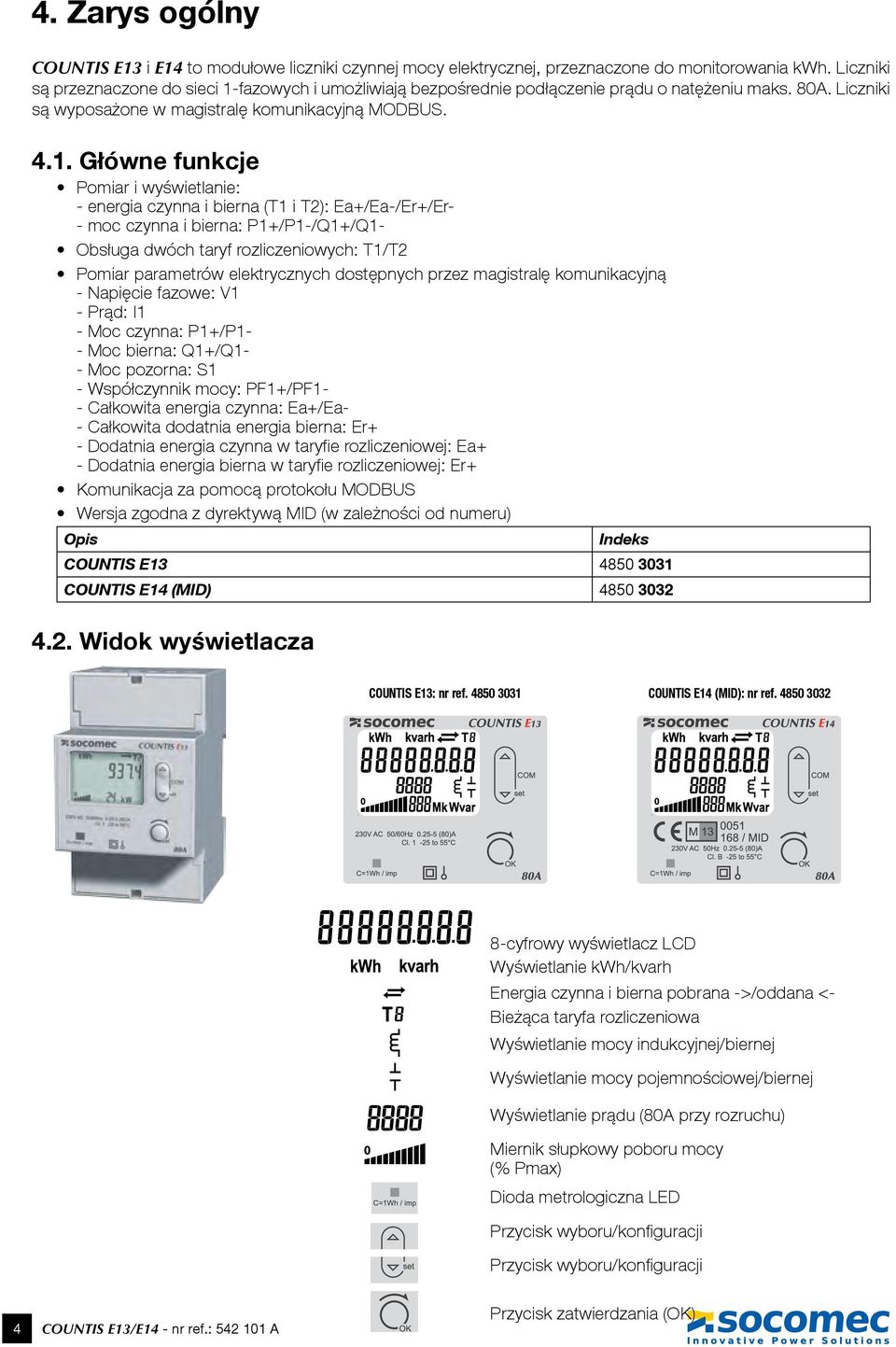

4 4. Zarys ogólny COUNTIS E13 i E14 to modułowe liczniki czynnej mocy elektrycznej, przeznaczone do monitorowania kwh. Liczniki są przeznaczone do sieci 1-fazowych i umożliwiają bezpośrednie podłączenie prądu o natężeniu maks. 80A. Liczniki są wyposażone w magistralę komunikacyjną MODBUS Główne funkcje Pomiar i wyświetlanie: - energia czynna i bierna (T1 i T2): Ea+/Ea-/Er+/Er- - moc czynna i bierna: P1+/P1-/Q1+/Q1- Obsługa dwóch taryf rozliczeniowych: T1/T2 Pomiar parametrów elektrycznych dostępnych przez magistralę komunikacyjną - Napięcie fazowe: V1 - Prąd: I1 - Moc czynna: P1+/P1- - Moc bierna: Q1+/Q1- - Moc pozorna: S1 - Współczynnik mocy: PF1+/PF1- - Całkowita energia czynna: Ea+/Ea- - Całkowita dodatnia energia bierna: Er+ - Dodatnia energia czynna w taryfie rozliczeniowej: Ea+ - Dodatnia energia bierna w taryfie rozliczeniowej: Er+ Komunikacja za pomocą protokołu MODBUS Wersja zgodna z dyrektywą MID (w zależności od numeru) Opis Indeks COUNTIS E COUNTIS E14 (MID) Widok wyświetlacza COUNTIS E13: nr ref COUNTIS E14 (MID): nr ref cyfrowy wyświetlacz LCD Wyświetlanie kwh/kvarh Energia czynna i bierna pobrana ->/oddana <- Bieżąca taryfa rozliczeniowa Wyświetlanie mocy indukcyjnej/biernej Wyświetlanie mocy pojemnościowej/biernej Wyświetlanie prądu (80A przy rozruchu) Miernik słupkowy poboru mocy (% Pmax) Dioda metrologiczna LED Przycisk wyboru/konfiguracji Przycisk wyboru/konfiguracji 4 COUNTIS E13/E14 - nr ref.: A Przycisk zatwierdzania (OK)

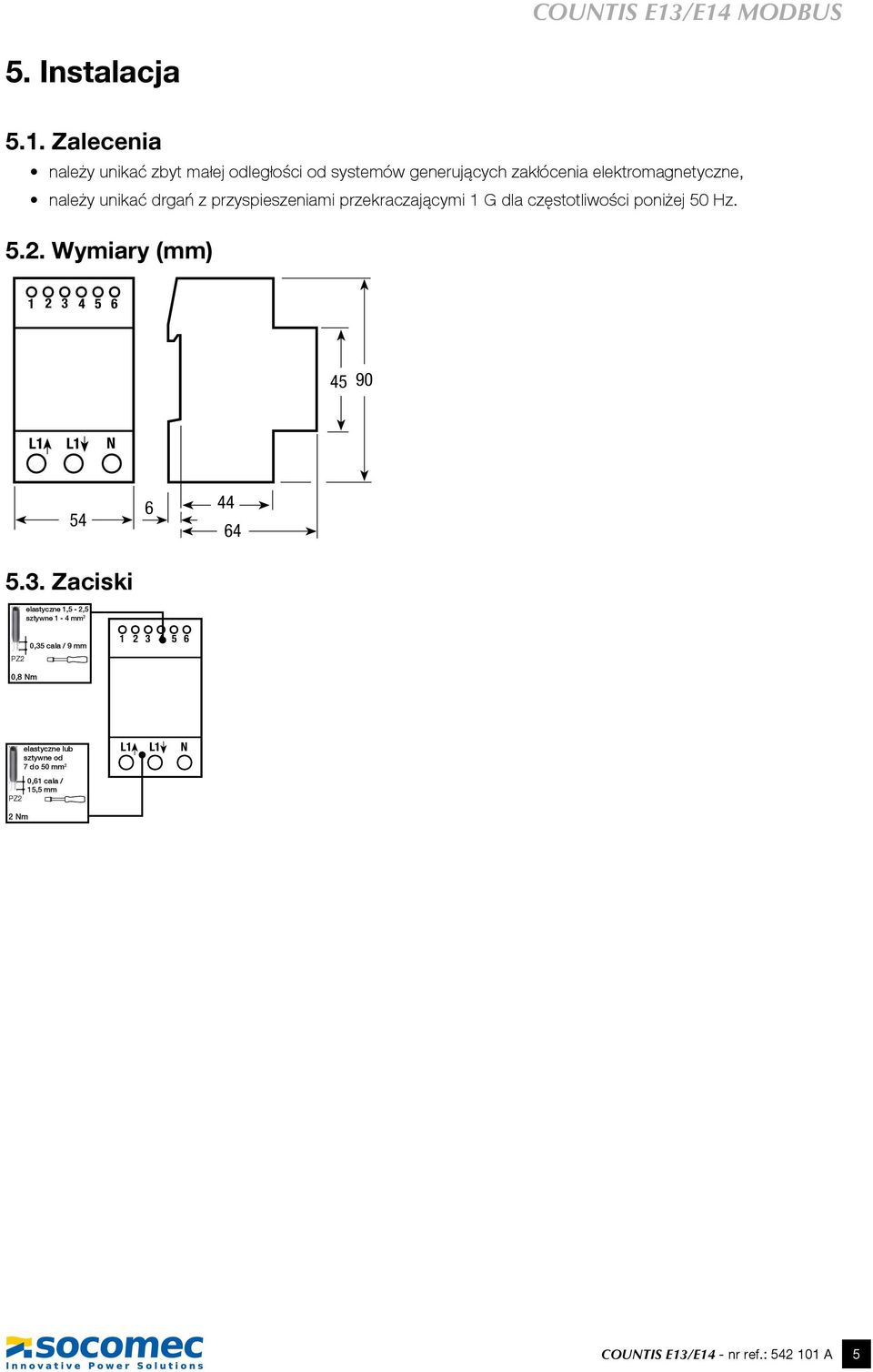

5 COUNTIS E13/E14 MODBUS 5. Instalacja 5.1. Zalecenia należy unikać zbyt małej odległości od systemów generujących zakłócenia elektromagnetyczne, należy unikać drgań z przyspieszeniami przekraczającymi 1 G dla częstotliwości poniżej 50 Hz Wymiary (mm) L1 L1 N Zaciski elastyczne 1,5-2,5 sztywne 1-4 mm ,35 cala / 9 mm PZ ,8 Nm elastyczne lub sztywne od 7 do 50 mm 2 L1 L1 N 0,61 cala / 15,5 mm PZ2 2 Nm COUNTIS E13/E14 - nr ref.: A 5

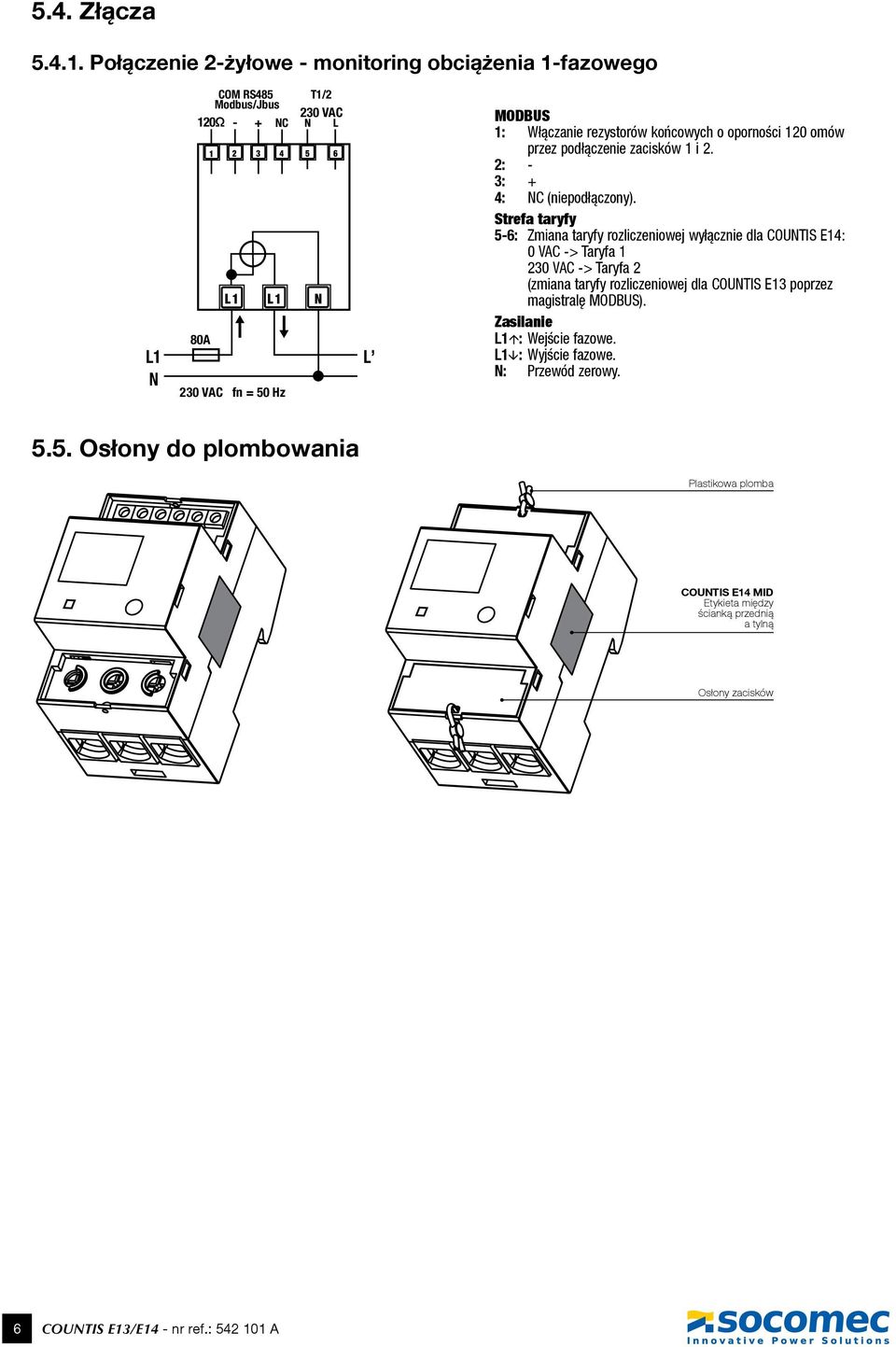

6 5.4. Złącza Połączenie 2-żyłowe - monitoring obciążenia 1-fazowego COM RS485 Modbus/Jbus 120Ω - + NC 80A L1 L1 N L1 L N 230 VAC fn = 50 Hz T1/2 230 VAC 6 MODBUS 1: Włączanie rezystorów końcowych o oporności 120 omów przez podłączenie zacisków 1 i 2. 2: - 3: + 4: NC (niepodłączony). Strefa taryfy 5-6: Zmiana taryfy rozliczeniowej wyłącznie dla COUNTIS E14: 0 VAC -> Taryfa VAC -> Taryfa 2 (zmiana taryfy rozliczeniowej dla COUNTIS E13 poprzez magistralę MODBUS). Zasilanie L1 : Wejście fazowe. L1 : Wyjście fazowe. N: Przewód zerowy Osłony do plombowania Plastikowa plomba COUNTIS E14 MID Etykieta między ścianką przednią a tylną Osłony zacisków 6 COUNTIS E13/E14 - nr ref.: A

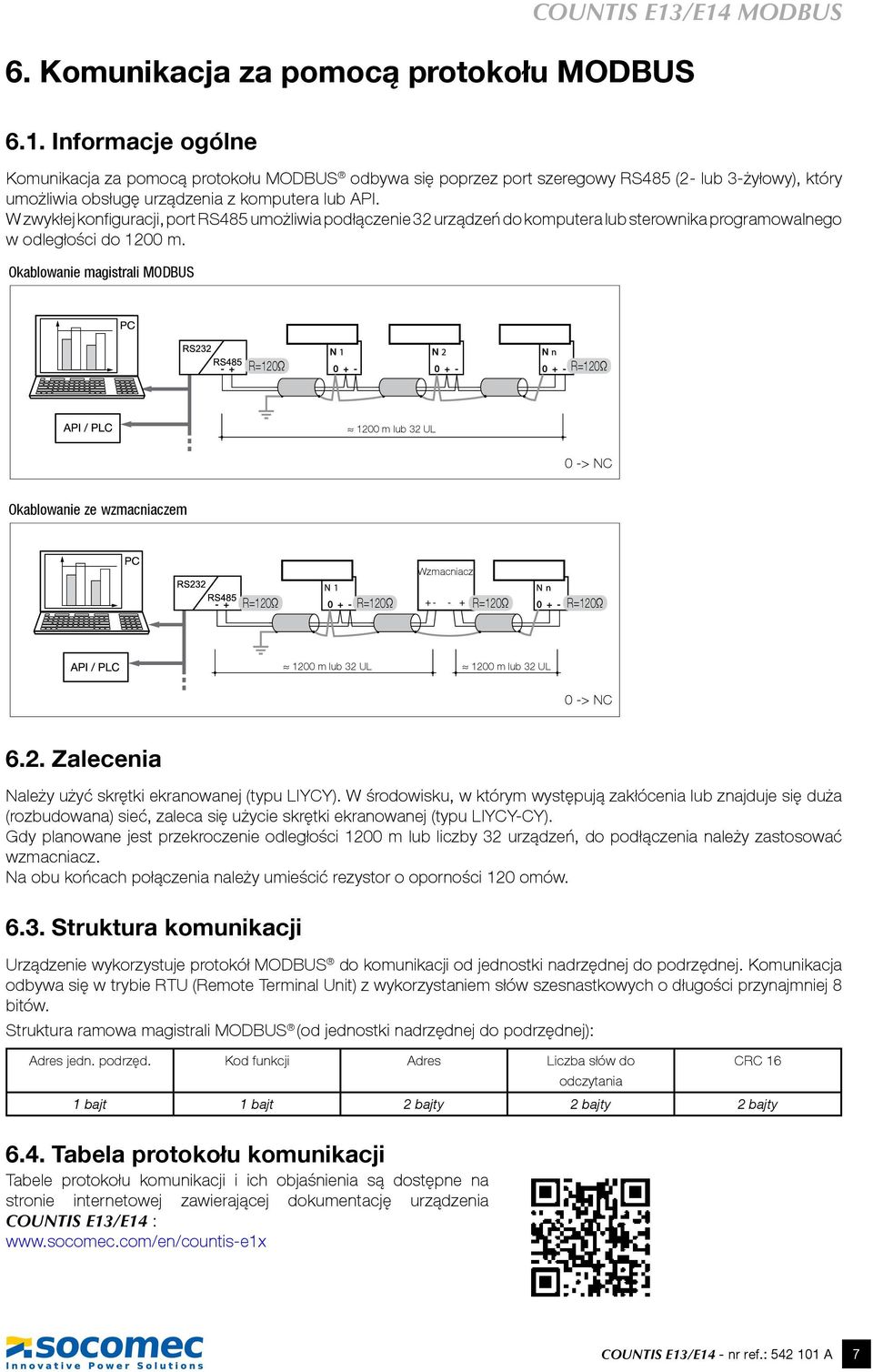

7 COUNTIS E13/E14 MODBUS 6. Komunikacja za pomocą protokołu MODBUS 6.1. Informacje ogólne Komunikacja za pomocą protokołu MODBUS odbywa się poprzez port szeregowy RS485 (2- lub 3-żyłowy), który umożliwia obsługę urządzenia z komputera lub API. W zwykłej konfiguracji, port RS485 umożliwia podłączenie 32 urządzeń do komputera lub sterownika programowalnego w odległości do 1200 m. Okablowanie magistrali MODBUS 1200 m lub 32 UL 0 -> NC Okablowanie ze wzmacniaczem Wzmacniacz 1200 m lub 32 UL 1200 m lub 32 UL 0 -> NC 6.2. Zalecenia Należy użyć skrętki ekranowanej (typu LIYCY). W środowisku, w którym występują zakłócenia lub znajduje się duża (rozbudowana) sieć, zaleca się użycie skrętki ekranowanej (typu LIYCY-CY). Gdy planowane jest przekroczenie odległości 1200 m lub liczby 32 urządzeń, do podłączenia należy zastosować wzmacniacz. Na obu końcach połączenia należy umieścić rezystor o oporności 120 omów Struktura komunikacji Urządzenie wykorzystuje protokół MODBUS do komunikacji od jednostki nadrzędnej do podrzędnej. Komunikacja odbywa się w trybie RTU (Remote Terminal Unit) z wykorzystaniem słów szesnastkowych o długości przynajmniej 8 bitów. Struktura ramowa magistrali MODBUS (od jednostki nadrzędnej do podrzędnej): Adres jedn. podrzęd. Kod funkcji Adres Liczba słów do odczytania CRC 16 1 bajt 1 bajt 2 bajty 2 bajty 2 bajty 6.4. Tabela protokołu komunikacji Tabele protokołu komunikacji i ich objaśnienia są dostępne na stronie internetowej zawierającej dokumentację urządzenia COUNTIS E13/E14 : COUNTIS E13/E14 - nr ref.: A 7

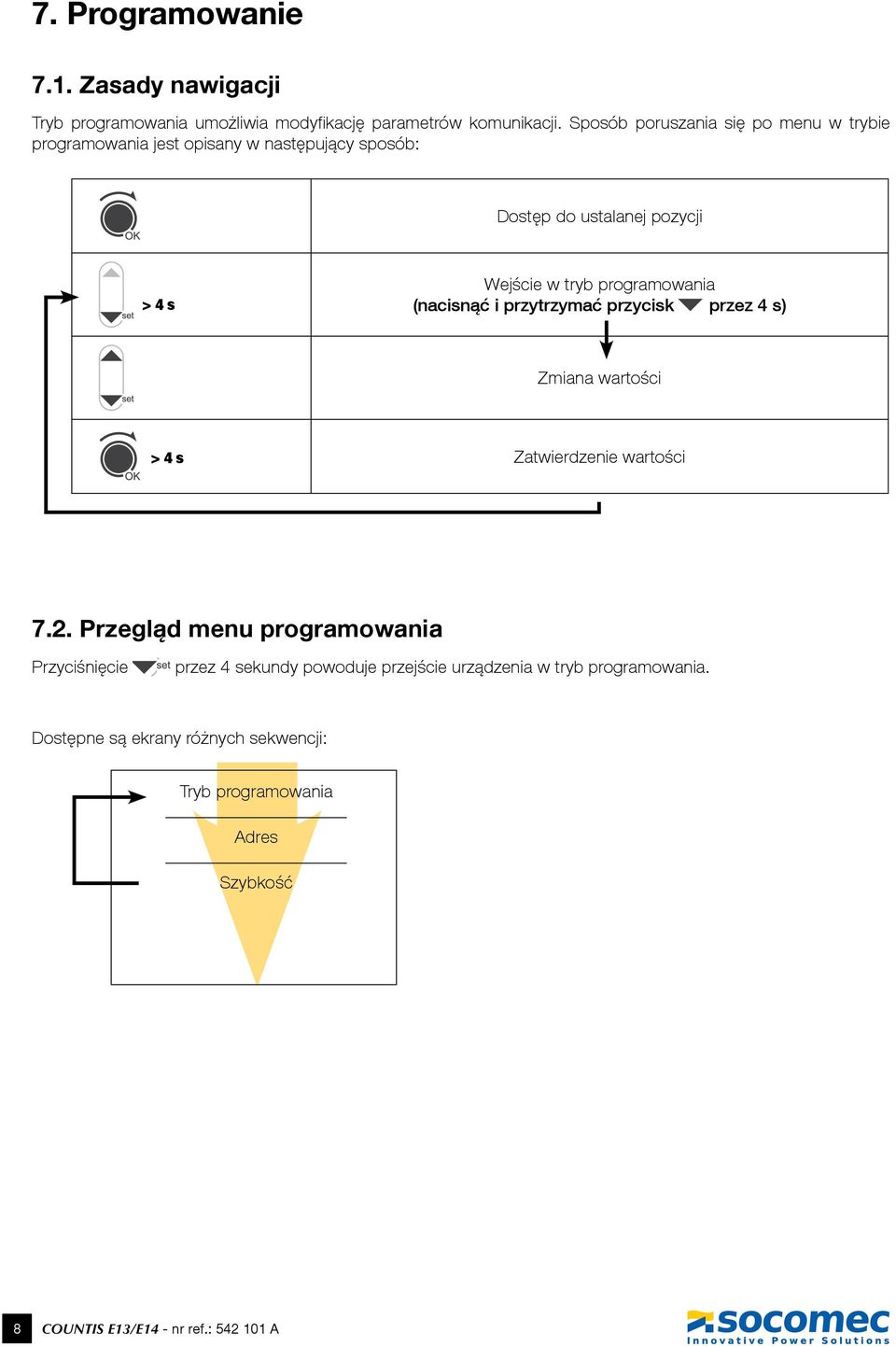

8 7. Programowanie 7.1. Zasady nawigacji Tryb programowania umożliwia modyfikację parametrów komunikacji. Sposób poruszania się po menu w trybie programowania jest opisany w następujący sposób: Dostęp do ustalanej pozycji > 4 s Wejście w tryb programowania (nacisnąć i przytrzymać przycisk przez 4 s) Zmiana wartości > 4 s Zatwierdzenie wartości 7.2. Przegląd menu programowania Przyciśnięcie przez 4 sekundy powoduje przejście urządzenia w tryb programowania. Dostępne są ekrany różnych sekwencji: Tryb programowania Adres Szybkość 8 COUNTIS E13/E14 - nr ref.: A

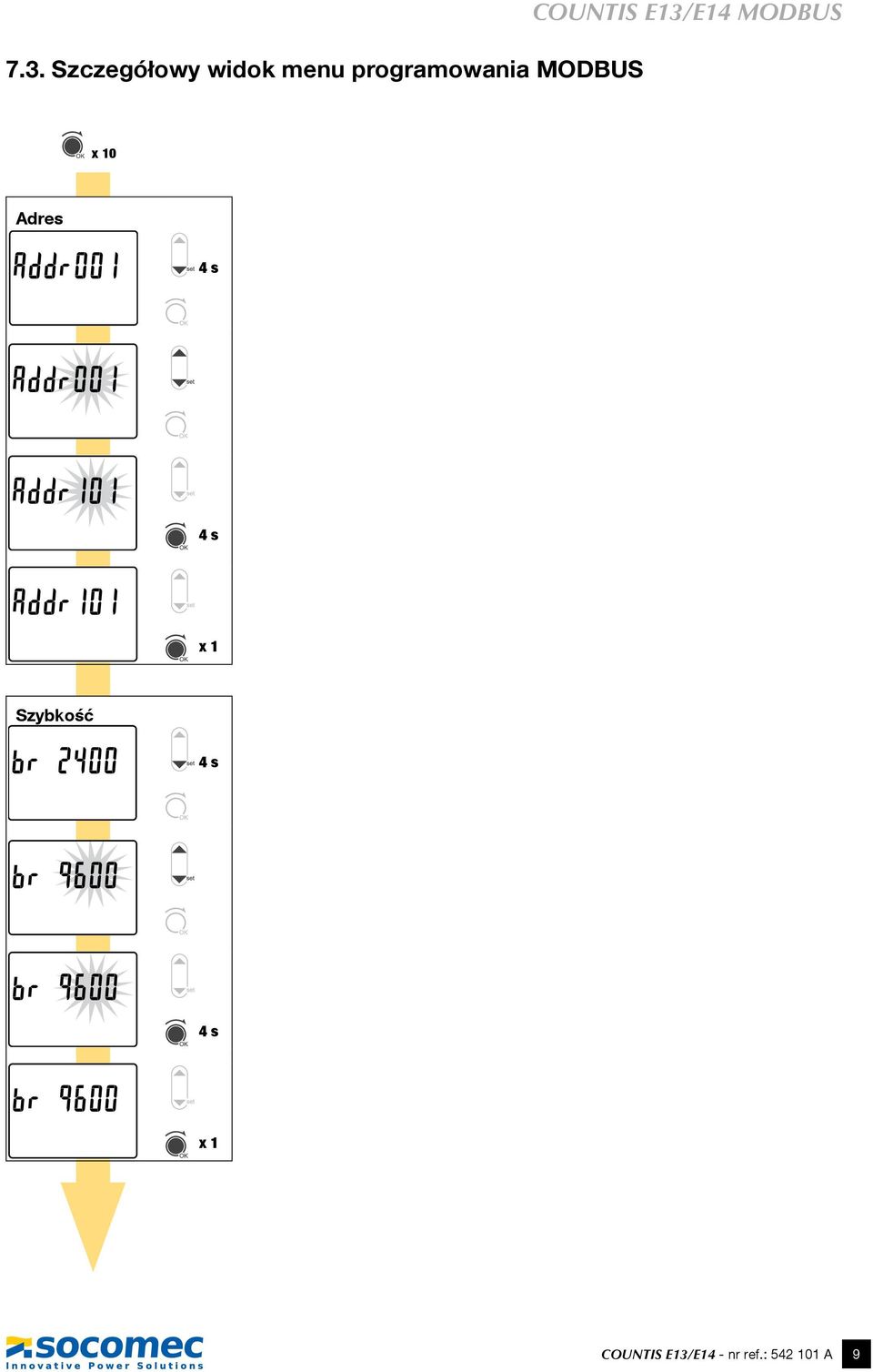

9 7.3. Szczegółowy widok menu programowania MODBUS COUNTIS E13/E14 MODBUS x 10 Adres 4 s 4 s x 1 Szybkość 4 s 4 s x 1 COUNTIS E13/E14 - nr ref.: A 9

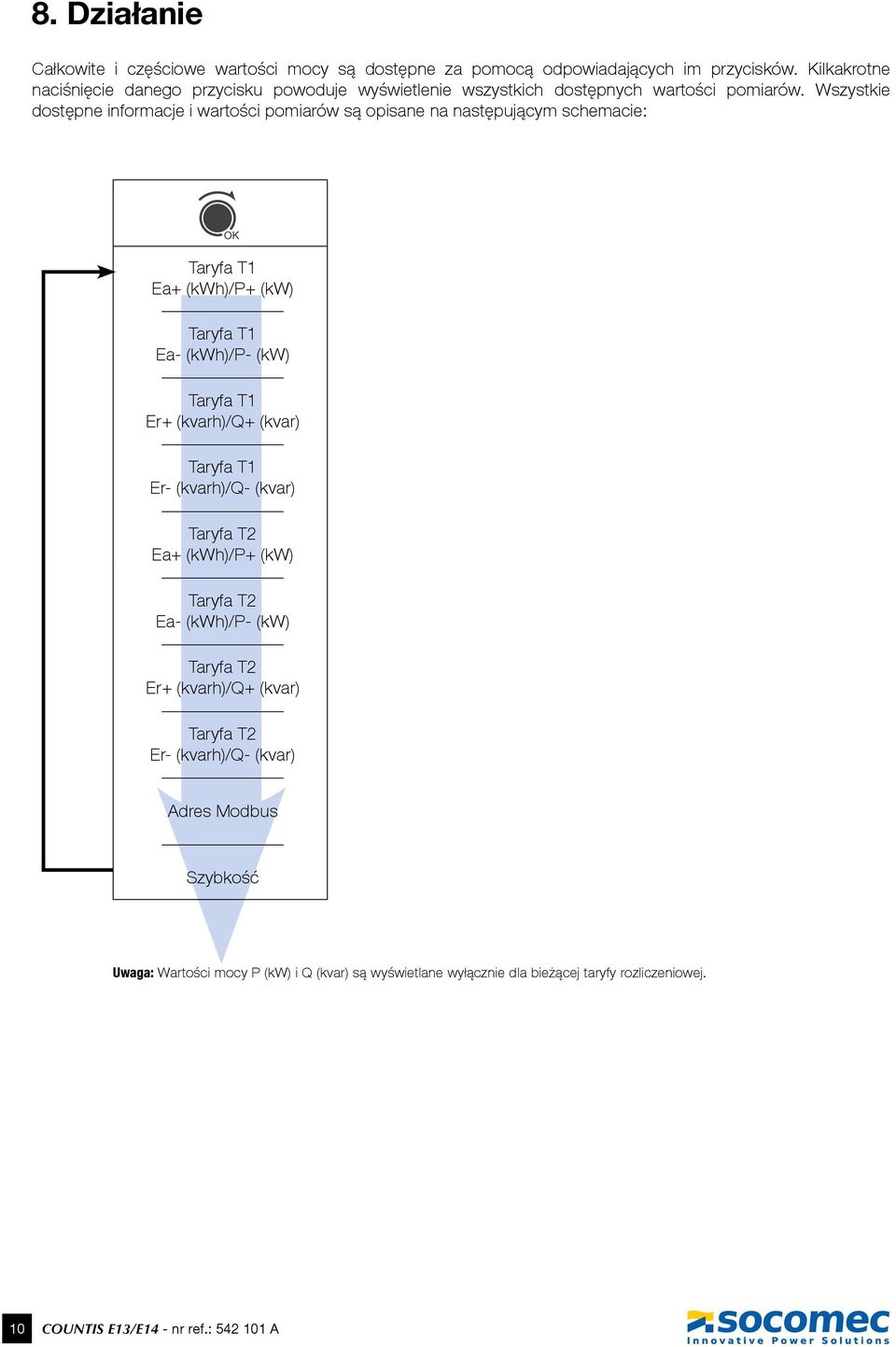

10 8. Działanie Całkowite i częściowe wartości mocy są dostępne za pomocą odpowiadających im przycisków. Kilkakrotne naciśnięcie danego przycisku powoduje wyświetlenie wszystkich dostępnych wartości pomiarów. Wszystkie dostępne informacje i wartości pomiarów są opisane na następującym schemacie: Taryfa T1 Ea+ (kwh)/p+ (kw) Taryfa T1 Ea- (kwh)/p- (kw) Taryfa T1 Er+ (kvarh)/q+ (kvar) Taryfa T1 Er- (kvarh)/q- (kvar) Taryfa T2 Ea+ (kwh)/p+ (kw) Taryfa T2 Ea- (kwh)/p- (kw) Taryfa T2 Er+ (kvarh)/q+ (kvar) Taryfa T2 Er- (kvarh)/q- (kvar) Adres Modbus Szybkość Uwaga: Wartości mocy P (kw) i Q (kvar) są wyświetlane wyłącznie dla bieżącej taryfy rozliczeniowej. 10 COUNTIS E13/E14 - nr ref.: A

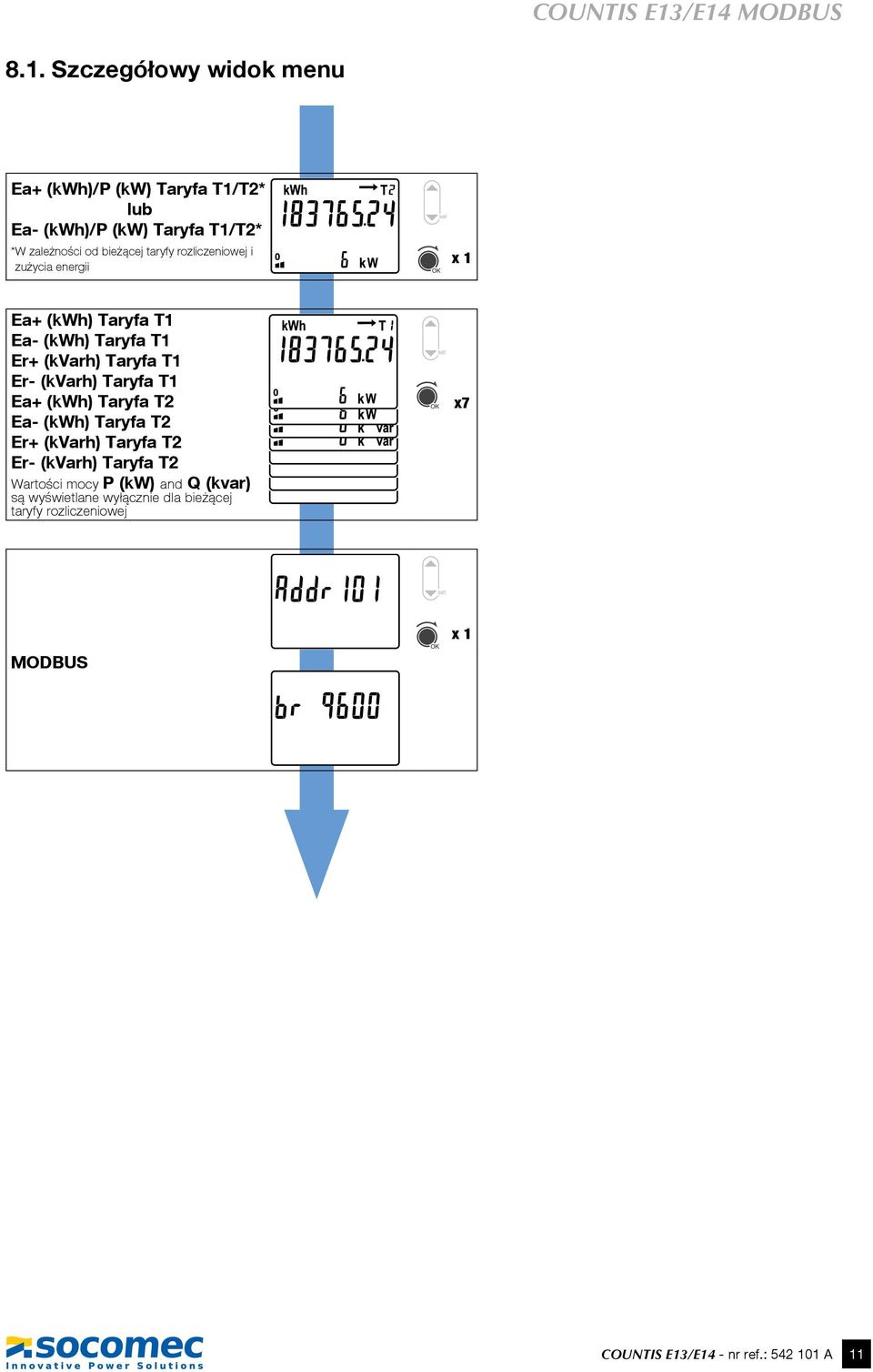

11 COUNTIS E13/E14 MODBUS 8.1. Szczegółowy widok menu Ea+ (kwh)/p (kw) Taryfa T1/T2* lub Ea- (kwh)/p (kw) Taryfa T1/T2* * W zależności od bieżącej taryfy rozliczeniowej i zużycia energii x 1 Ea+ (kwh) Taryfa T1 Ea- (kwh) Taryfa T1 Er+ (kvarh) Taryfa T1 Er- (kvarh) Taryfa T1 Ea+ (kwh) Taryfa T2 Ea- (kwh) Taryfa T2 Er+ (kvarh) Taryfa T2 Er- (kvarh) Taryfa T2 Wartości mocy P (kw) and Q (kvar) są wyświetlane wyłącznie dla bieżącej taryfy rozliczeniowej x7 MODBUS x 1 COUNTIS E13/E14 - nr ref.: A 11

12 9. Komunikaty diagnostyczne Wyświetlenie komunikatu wskazuje na błąd działania i konieczność wymiany licznika. 10. Pomoc Przyczyny Komunikat o błędzie Rozwiązania Upewnić się, że licznik działa prawidłowo 12 COUNTIS E13/E14 - nr ref.: A

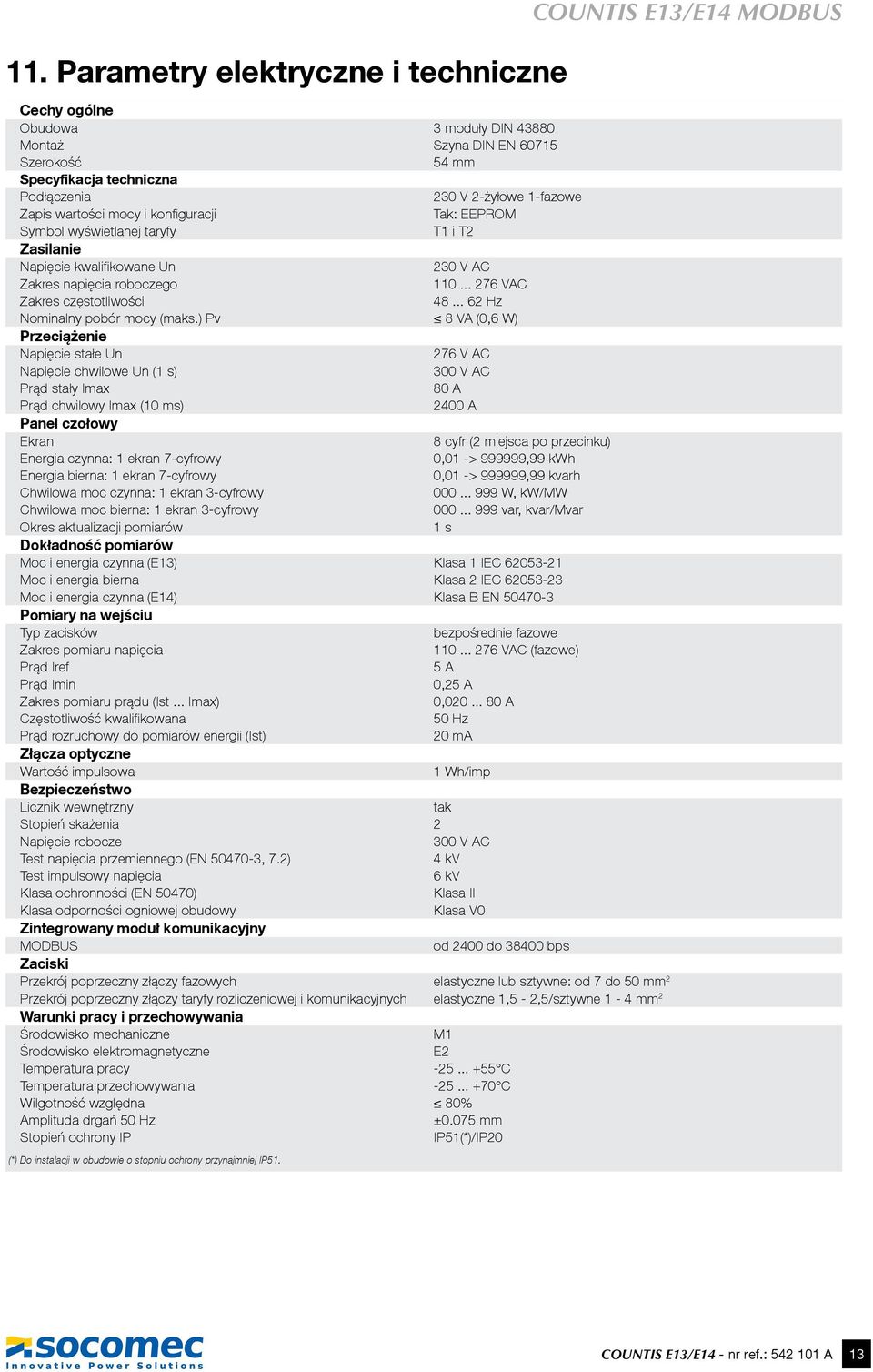

13 11. Parametry elektryczne i techniczne Cechy ogólne Obudowa 3 moduły DIN Montaż Szyna DIN EN Szerokość 54 mm Specyfikacja techniczna Podłączenia 230 V 2-żyłowe 1-fazowe Zapis wartości mocy i konfiguracji Tak: EEPROM Symbol wyświetlanej taryfy T1 i T2 Zasilanie Napięcie kwalifikowane Un 230 V AC Zakres napięcia roboczego VAC Zakres częstotliwości Hz Nominalny pobór mocy (maks.) Pv 8 VA (0,6 W) Przeciążenie Napięcie stałe Un 276 V AC Napięcie chwilowe Un (1 s) 300 V AC Prąd stały Imax 80 A Prąd chwilowy Imax (10 ms) 2400 A Panel czołowy Ekran 8 cyfr (2 miejsca po przecinku) Energia czynna: 1 ekran 7-cyfrowy 0,01 -> ,99 kwh Energia bierna: 1 ekran 7-cyfrowy 0,01 -> ,99 kvarh Chwilowa moc czynna: 1 ekran 3-cyfrowy W, kw/mw Chwilowa moc bierna: 1 ekran 3-cyfrowy var, kvar/mvar Okres aktualizacji pomiarów 1 s Dokładność pomiarów Moc i energia czynna (E13) Klasa 1 IEC Moc i energia bierna Klasa 2 IEC Moc i energia czynna (E14) Klasa B EN Pomiary na wejściu Typ zacisków bezpośrednie fazowe Zakres pomiaru napięcia VAC (fazowe) Prąd Iref 5 A Prąd Imin 0,25 A Zakres pomiaru prądu (Ist... Imax) 0, A Częstotliwość kwalifikowana 50 Hz Prąd rozruchowy do pomiarów energii (Ist) 20 ma Złącza optyczne Wartość impulsowa 1 Wh/imp Bezpieczeństwo Licznik wewnętrzny tak Stopień skażenia 2 Napięcie robocze 300 V AC Test napięcia przemiennego (EN , 7.2) 4 kv Test impulsowy napięcia 6 kv Klasa ochronności (EN 50470) Klasa II Klasa odporności ogniowej obudowy Klasa V0 Zintegrowany moduł komunikacyjny MODBUS od 2400 do bps Zaciski Przekrój poprzeczny złączy fazowych elastyczne lub sztywne: od 7 do 50 mm 2 Przekrój poprzeczny złączy taryfy rozliczeniowej i komunikacyjnych elastyczne 1,5-2,5/sztywne 1-4 mm 2 Warunki pracy i przechowywania Środowisko mechaniczne M1 Środowisko elektromagnetyczne E2 Temperatura pracy C Temperatura przechowywania C Wilgotność względna 80% Amplituda drgań 50 Hz ±0.075 mm Stopień ochrony IP IP51(*)/IP20 (*) Do instalacji w obudowie o stopniu ochrony przynajmniej IP51. COUNTIS E13/E14 MODBUS COUNTIS E13/E14 - nr ref.: A 13

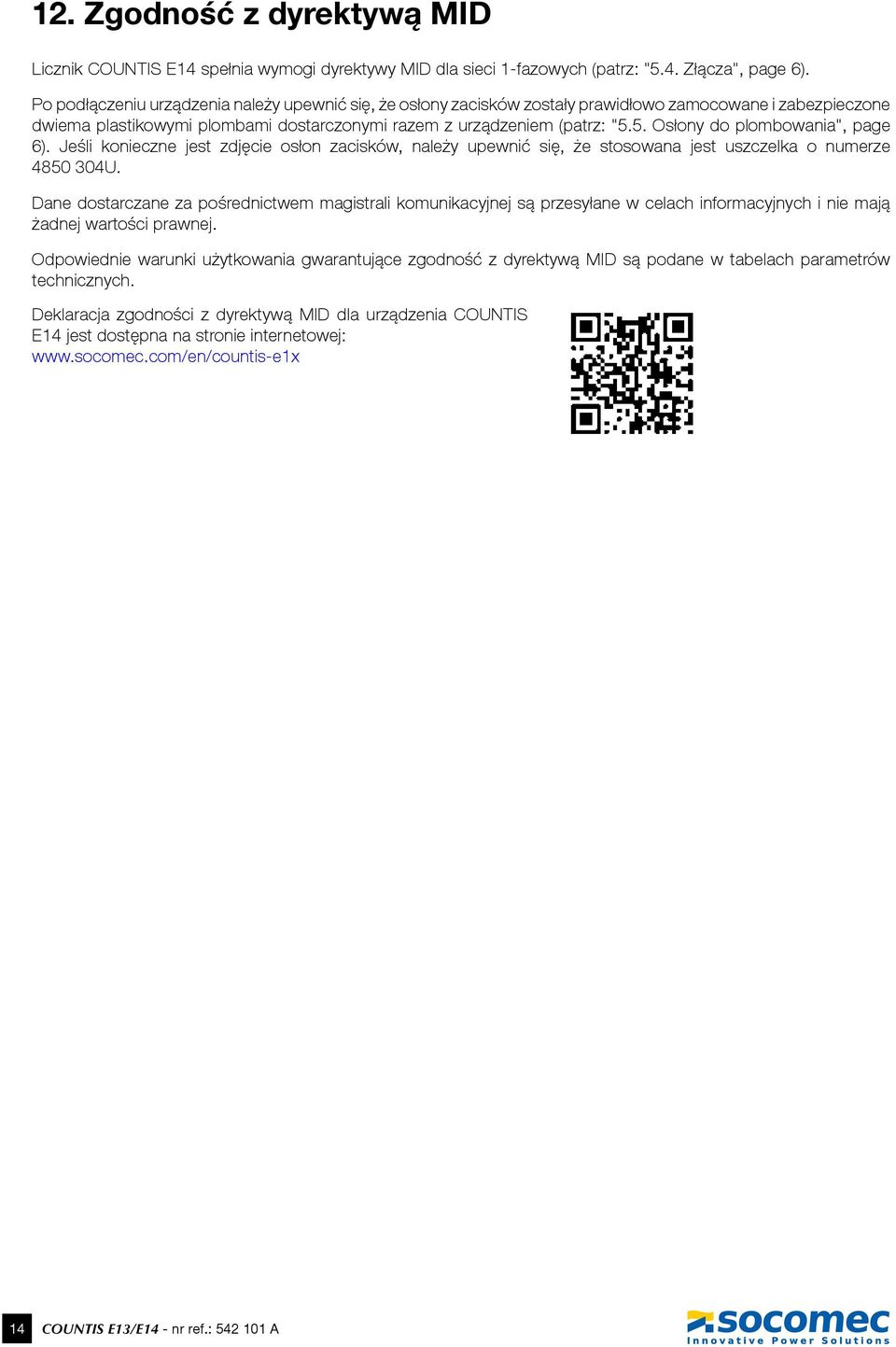

14 12. Zgodność z dyrektywą MID Licznik COUNTIS E14 spełnia wymogi dyrektywy MID dla sieci 1-fazowych (patrz: "5.4. Złącza", page 6). Po podłączeniu urządzenia należy upewnić się, że osłony zacisków zostały prawidłowo zamocowane i zabezpieczone dwiema plastikowymi plombami dostarczonymi razem z urządzeniem (patrz: "5.5. Osłony do plombowania", page 6). Jeśli konieczne jest zdjęcie osłon zacisków, należy upewnić się, że stosowana jest uszczelka o numerze U. Dane dostarczane za pośrednictwem magistrali komunikacyjnej są przesyłane w celach informacyjnych i nie mają żadnej wartości prawnej. Odpowiednie warunki użytkowania gwarantujące zgodność z dyrektywą MID są podane w tabelach parametrów technicznych. Deklaracja zgodności z dyrektywą MID dla urządzenia COUNTIS E14 jest dostępna na stronie internetowej: 14 COUNTIS E13/E14 - nr ref.: A
