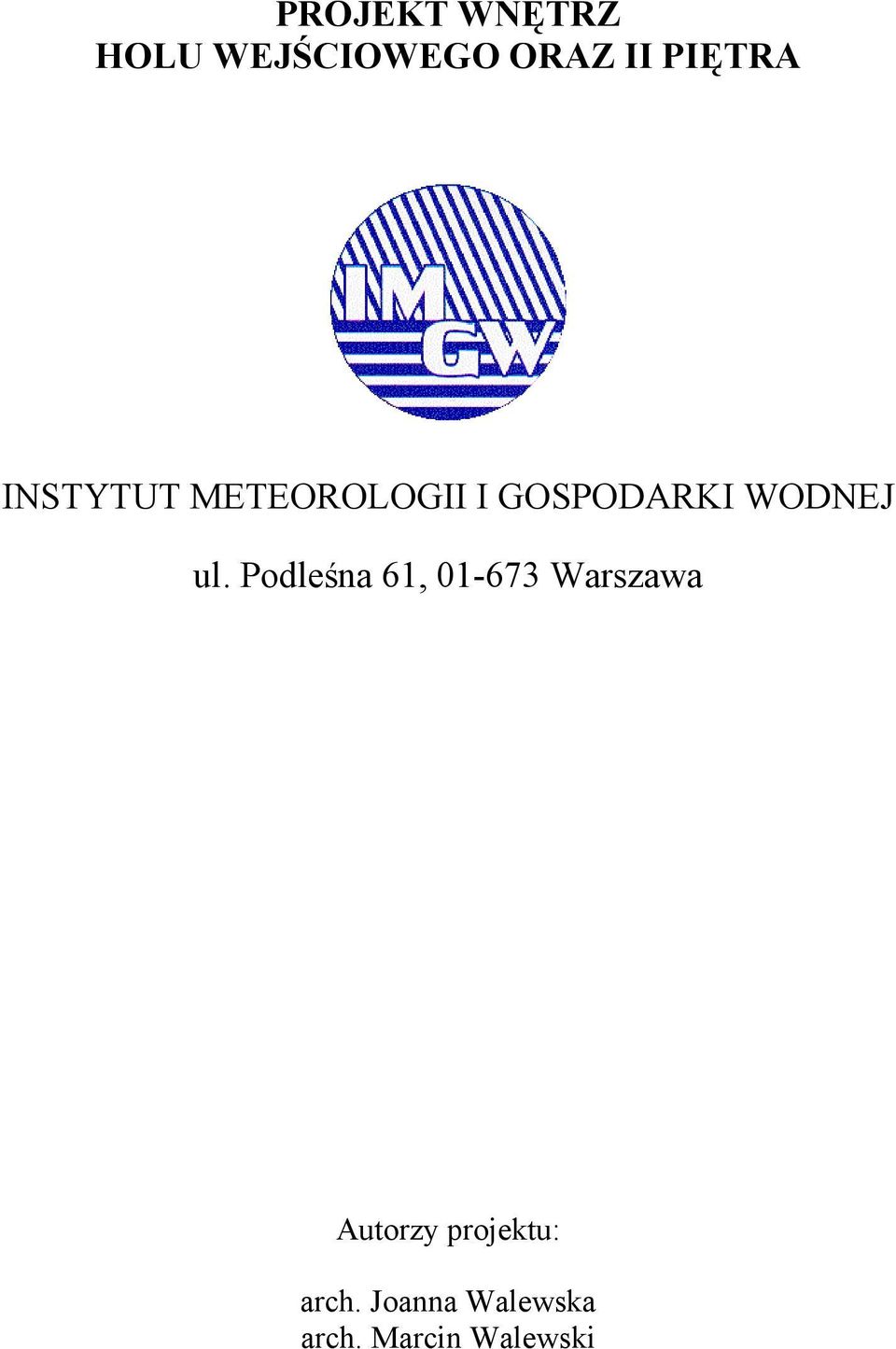

1 PROJEKT WNĘTRZ HOLU WEJŚCIOWEGO ORAZ II PIĘTRA INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ ul. Podleśna 61, Warszawa Autorzy projektu: arch. Joanna Walewska arch. Marcin Walewski

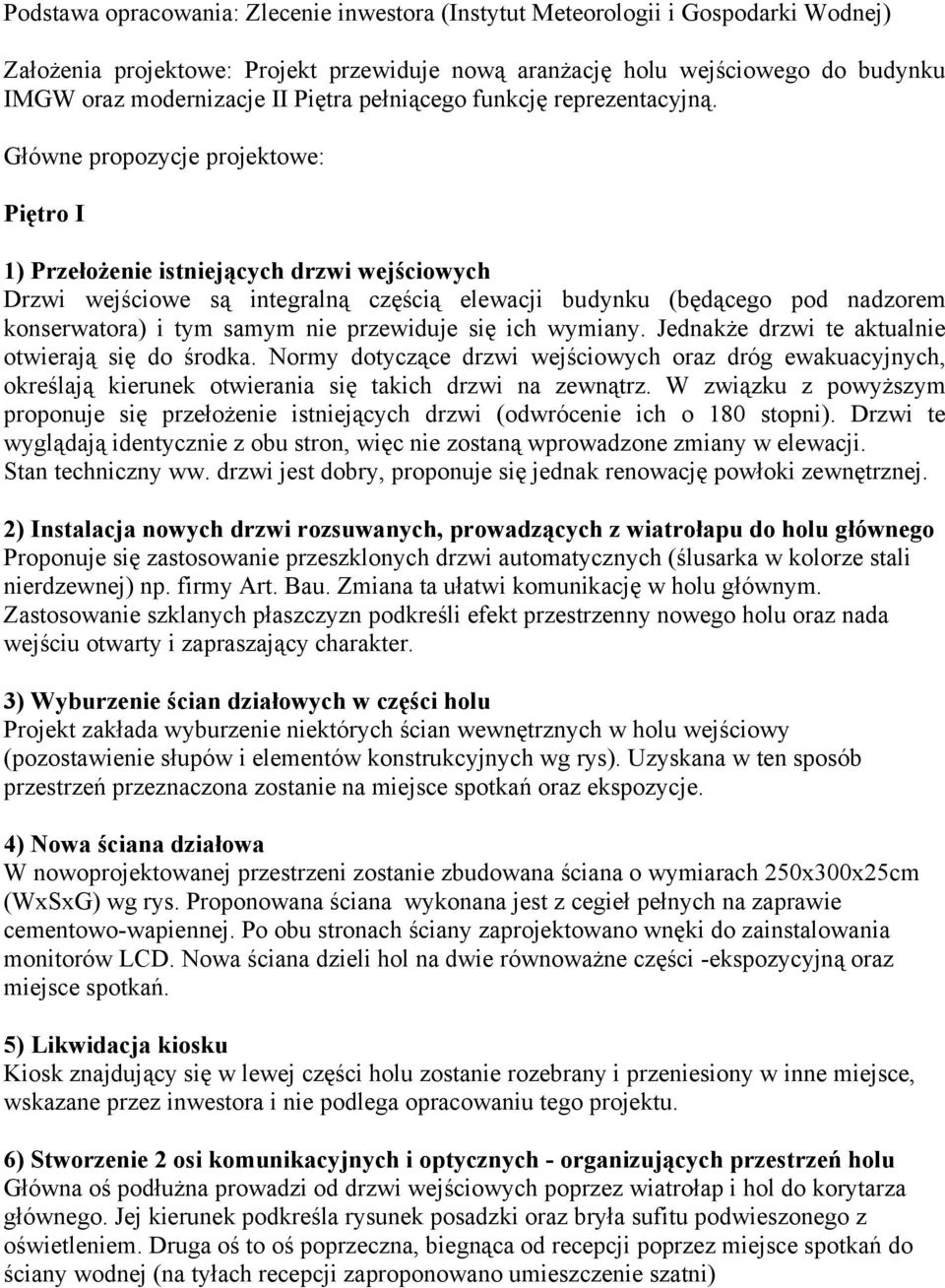

2 Podstawa opracowania: Zlecenie inwestora (Instytut Meteorologii i Gospodarki Wodnej) Założenia projektowe: Projekt przewiduje nową aranżację holu wejściowego do budynku IMGW oraz modernizacje II Piętra pełniącego funkcję reprezentacyjną. Główne propozycje projektowe: Piętro I 1) Przełożenie istniejących drzwi wejściowych Drzwi wejściowe są integralną częścią elewacji budynku (będącego pod nadzorem konserwatora) i tym samym nie przewiduje się ich wymiany. Jednakże drzwi te aktualnie otwierają się do środka. Normy dotyczące drzwi wejściowych oraz dróg ewakuacyjnych, określają kierunek otwierania się takich drzwi na zewnątrz. W związku z powyższym proponuje się przełożenie istniejących drzwi (odwrócenie ich o 180 stopni). Drzwi te wyglądają identycznie z obu stron, więc nie zostaną wprowadzone zmiany w elewacji. Stan techniczny ww. drzwi jest dobry, proponuje się jednak renowację powłoki zewnętrznej. 2) Instalacja nowych drzwi rozsuwanych, prowadzących z wiatrołapu do holu głównego Proponuje się zastosowanie przeszklonych drzwi automatycznych (ślusarka w kolorze stali nierdzewnej) np. firmy Art. Bau. Zmiana ta ułatwi komunikację w holu głównym. Zastosowanie szklanych płaszczyzn podkreśli efekt przestrzenny nowego holu oraz nada wejściu otwarty i zapraszający charakter. 3) Wyburzenie ścian działowych w części holu Projekt zakłada wyburzenie niektórych ścian wewnętrznych w holu wejściowy (pozostawienie słupów i elementów konstrukcyjnych wg rys). Uzyskana w ten sposób przestrzeń przeznaczona zostanie na miejsce spotkań oraz ekspozycje. 4) Nowa ściana działowa W nowoprojektowanej przestrzeni zostanie zbudowana ściana o wymiarach 250x300x25cm (WxSxG) wg rys. Proponowana ściana wykonana jest z cegieł pełnych na zaprawie cementowo-wapiennej. Po obu stronach ściany zaprojektowano wnęki do zainstalowania monitorów LCD. Nowa ściana dzieli hol na dwie równoważne części -ekspozycyjną oraz miejsce spotkań. 5) Likwidacja kiosku Kiosk znajdujący się w lewej części holu zostanie rozebrany i przeniesiony w inne miejsce, wskazane przez inwestora i nie podlega opracowaniu tego projektu. 6) Stworzenie 2 osi komunikacyjnych i optycznych - organizujących przestrzeń holu Główna oś podłużna prowadzi od drzwi wejściowych poprzez wiatrołap i hol do korytarza głównego. Jej kierunek podkreśla rysunek posadzki oraz bryła sufitu podwieszonego z oświetleniem. Druga oś to oś poprzeczna, biegnąca od recepcji poprzez miejsce spotkań do ściany wodnej (na tyłach recepcji zaproponowano umieszczenie szatni)

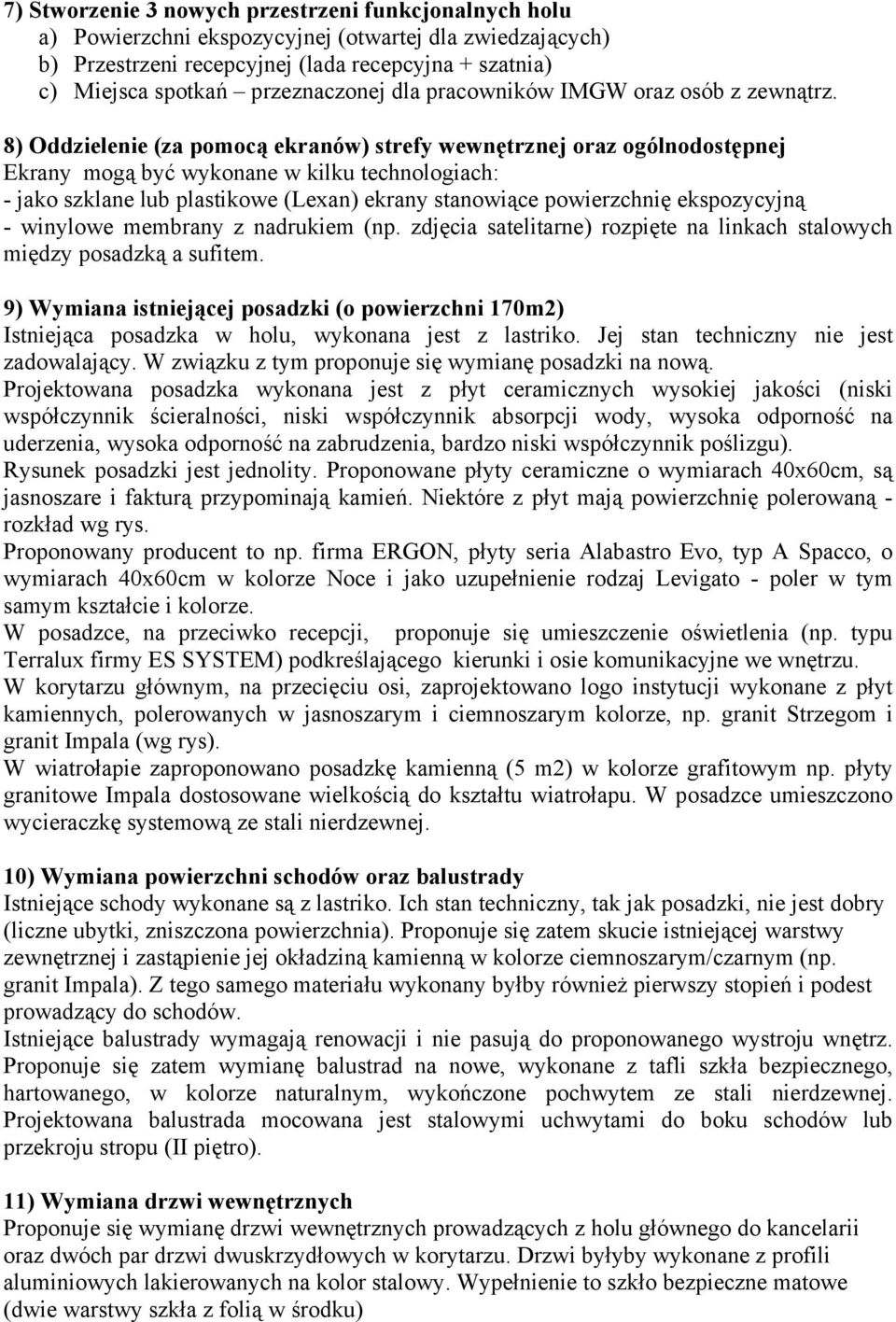

3 7) Stworzenie 3 nowych przestrzeni funkcjonalnych holu a) Powierzchni ekspozycyjnej (otwartej dla zwiedzających) b) Przestrzeni recepcyjnej (lada recepcyjna + szatnia) c) Miejsca spotkań przeznaczonej dla pracowników IMGW oraz osób z zewnątrz. 8) Oddzielenie (za pomocą ekranów) strefy wewnętrznej oraz ogólnodostępnej Ekrany mogą być wykonane w kilku technologiach: - jako szklane lub plastikowe (Lexan) ekrany stanowiące powierzchnię ekspozycyjną - winylowe membrany z nadrukiem (np. zdjęcia satelitarne) rozpięte na linkach stalowych między posadzką a sufitem. 9) Wymiana istniejącej posadzki (o powierzchni 170m2) Istniejąca posadzka w holu, wykonana jest z lastriko. Jej stan techniczny nie jest zadowalający. W związku z tym proponuje się wymianę posadzki na nową. Projektowana posadzka wykonana jest z płyt ceramicznych wysokiej jakości (niski współczynnik ścieralności, niski współczynnik absorpcji wody, wysoka odporność na uderzenia, wysoka odporność na zabrudzenia, bardzo niski współczynnik poślizgu). Rysunek posadzki jest jednolity. Proponowane płyty ceramiczne o wymiarach 40x60cm, są jasnoszare i fakturą przypominają kamień. Niektóre z płyt mają powierzchnię polerowaną - rozkład wg rys. Proponowany producent to np. firma ERGON, płyty seria Alabastro Evo, typ A Spacco, o wymiarach 40x60cm w kolorze Noce i jako uzupełnienie rodzaj Levigato - poler w tym samym kształcie i kolorze. W posadzce, na przeciwko recepcji, proponuje się umieszczenie oświetlenia (np. typu Terralux firmy ES SYSTEM) podkreślającego kierunki i osie komunikacyjne we wnętrzu. W korytarzu głównym, na przecięciu osi, zaprojektowano logo instytucji wykonane z płyt kamiennych, polerowanych w jasnoszarym i ciemnoszarym kolorze, np. granit Strzegom i granit Impala (wg rys). W wiatrołapie zaproponowano posadzkę kamienną (5 m2) w kolorze grafitowym np. płyty granitowe Impala dostosowane wielkością do kształtu wiatrołapu. W posadzce umieszczono wycieraczkę systemową ze stali nierdzewnej. 10) Wymiana powierzchni schodów oraz balustrady Istniejące schody wykonane są z lastriko. Ich stan techniczny, tak jak posadzki, nie jest dobry (liczne ubytki, zniszczona powierzchnia). Proponuje się zatem skucie istniejącej warstwy zewnętrznej i zastąpienie jej okładziną kamienną w kolorze ciemnoszarym/czarnym (np. granit Impala). Z tego samego materiału wykonany byłby również pierwszy stopień i podest prowadzący do schodów. Istniejące balustrady wymagają renowacji i nie pasują do proponowanego wystroju wnętrz. Proponuje się zatem wymianę balustrad na nowe, wykonane z tafli szkła bezpiecznego, hartowanego, w kolorze naturalnym, wykończone pochwytem ze stali nierdzewnej. Projektowana balustrada mocowana jest stalowymi uchwytami do boku schodów lub przekroju stropu (II piętro). 11) Wymiana drzwi wewnętrznych Proponuje się wymianę drzwi wewnętrznych prowadzących z holu głównego do kancelarii oraz dwóch par drzwi dwuskrzydłowych w korytarzu. Drzwi byłyby wykonane z profili aluminiowych lakierowanych na kolor stalowy. Wypełnienie to szkło bezpieczne matowe (dwie warstwy szkła z folią w środku)

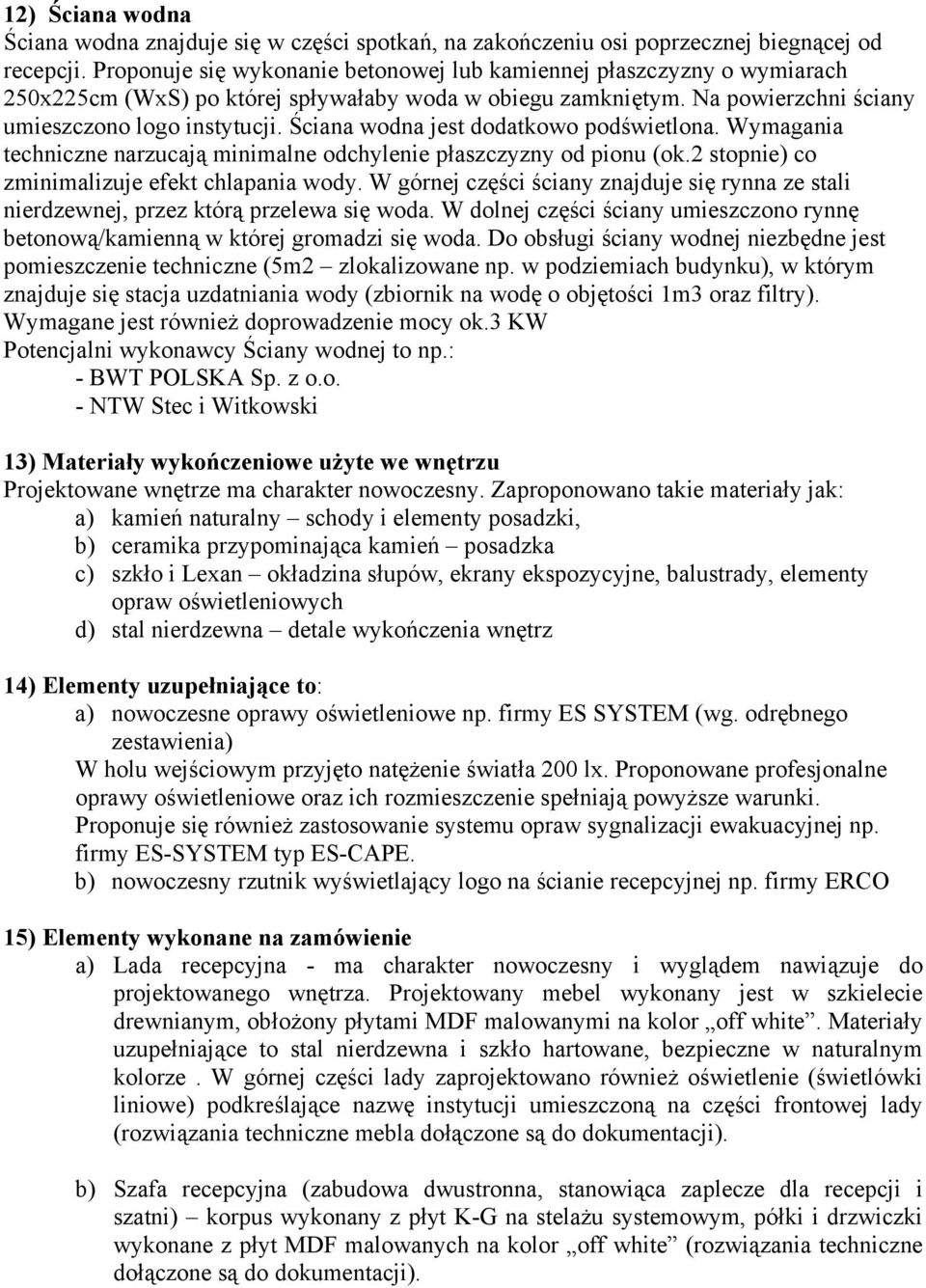

4 12) Ściana wodna Ściana wodna znajduje się w części spotkań, na zakończeniu osi poprzecznej biegnącej od recepcji. Proponuje się wykonanie betonowej lub kamiennej płaszczyzny o wymiarach 250x225cm (WxS) po której spływałaby woda w obiegu zamkniętym. Na powierzchni ściany umieszczono logo instytucji. Ściana wodna jest dodatkowo podświetlona. Wymagania techniczne narzucają minimalne odchylenie płaszczyzny od pionu (ok.2 stopnie) co zminimalizuje efekt chlapania wody. W górnej części ściany znajduje się rynna ze stali nierdzewnej, przez którą przelewa się woda. W dolnej części ściany umieszczono rynnę betonową/kamienną w której gromadzi się woda. Do obsługi ściany wodnej niezbędne jest pomieszczenie techniczne (5m2 zlokalizowane np. w podziemiach budynku), w którym znajduje się stacja uzdatniania wody (zbiornik na wodę o objętości 1m3 oraz filtry). Wymagane jest również doprowadzenie mocy ok.3 KW Potencjalni wykonawcy Ściany wodnej to np.: - BWT POLSKA Sp. z o.o. - NTW Stec i Witkowski 13) Materiały wykończeniowe użyte we wnętrzu Projektowane wnętrze ma charakter nowoczesny. Zaproponowano takie materiały jak: a) kamień naturalny schody i elementy posadzki, b) ceramika przypominająca kamień posadzka c) szkło i Lexan okładzina słupów, ekrany ekspozycyjne, balustrady, elementy opraw oświetleniowych d) stal nierdzewna detale wykończenia wnętrz 14) Elementy uzupełniające to: a) nowoczesne oprawy oświetleniowe np. firmy ES SYSTEM (wg. odrębnego zestawienia) W holu wejściowym przyjęto natężenie światła 200 lx. Proponowane profesjonalne oprawy oświetleniowe oraz ich rozmieszczenie spełniają powyższe warunki. Proponuje się również zastosowanie systemu opraw sygnalizacji ewakuacyjnej np. firmy ES-SYSTEM typ ES-CAPE. b) nowoczesny rzutnik wyświetlający logo na ścianie recepcyjnej np. firmy ERCO 15) Elementy wykonane na zamówienie a) Lada recepcyjna - ma charakter nowoczesny i wyglądem nawiązuje do projektowanego wnętrza. Projektowany mebel wykonany jest w szkielecie drewnianym, obłożony płytami MDF malowanymi na kolor off white. Materiały uzupełniające to stal nierdzewna i szkło hartowane, bezpieczne w naturalnym kolorze. W górnej części lady zaprojektowano również oświetlenie (świetlówki liniowe) podkreślające nazwę instytucji umieszczoną na części frontowej lady (rozwiązania techniczne mebla dołączone są do dokumentacji). b) Szafa recepcyjna (zabudowa dwustronna, stanowiąca zaplecze dla recepcji i szatni) korpus wykonany z płyt K-G na stelażu systemowym, półki i drzwiczki wykonane z płyt MDF malowanych na kolor off white (rozwiązania techniczne dołączone są do dokumentacji).

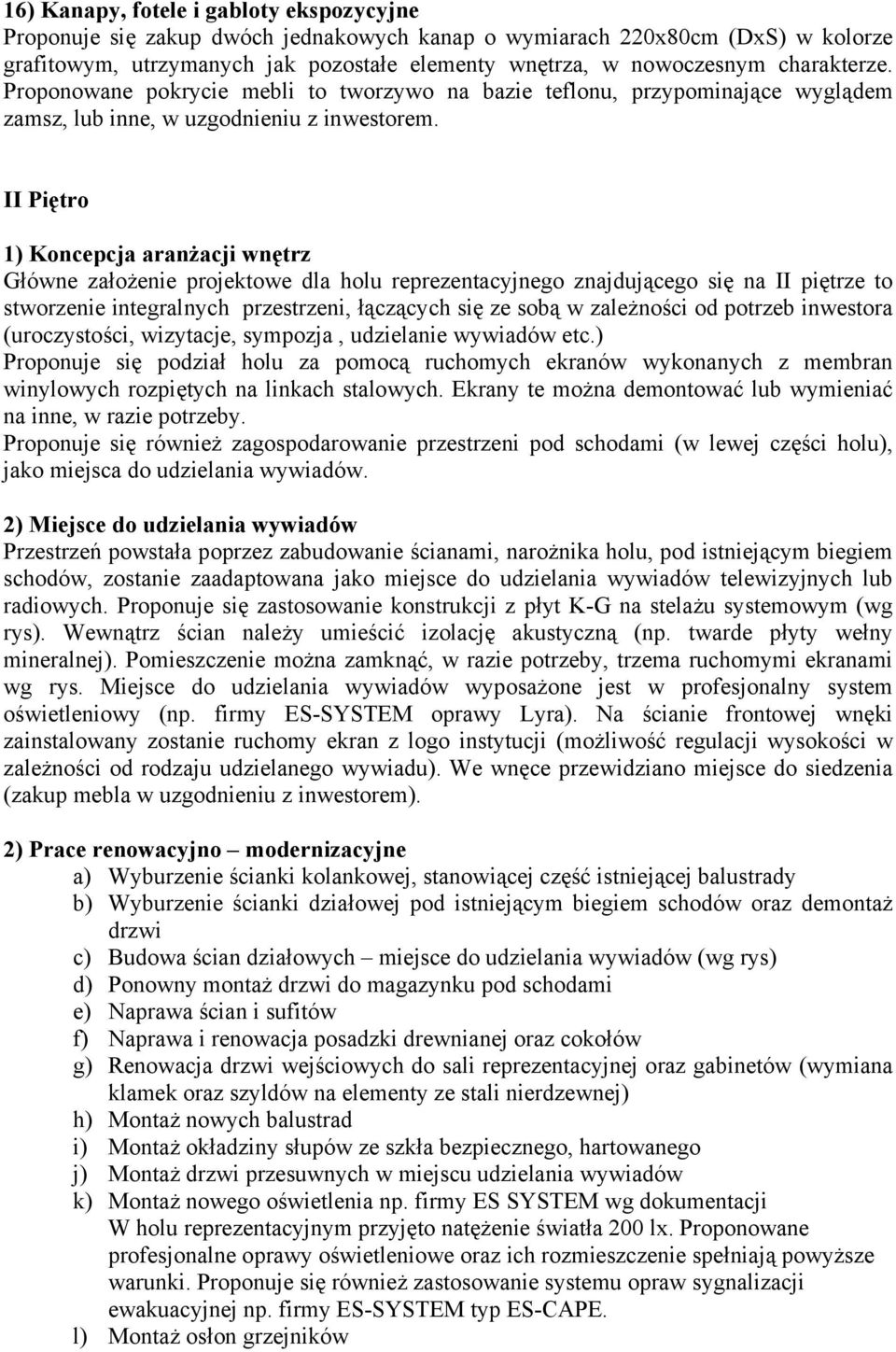

5 16) Kanapy, fotele i gabloty ekspozycyjne Proponuje się zakup dwóch jednakowych kanap o wymiarach 220x80cm (DxS) w kolorze grafitowym, utrzymanych jak pozostałe elementy wnętrza, w nowoczesnym charakterze. Proponowane pokrycie mebli to tworzywo na bazie teflonu, przypominające wyglądem zamsz, lub inne, w uzgodnieniu z inwestorem. II Piętro 1) Koncepcja aranżacji wnętrz Główne założenie projektowe dla holu reprezentacyjnego znajdującego się na II piętrze to stworzenie integralnych przestrzeni, łączących się ze sobą w zależności od potrzeb inwestora (uroczystości, wizytacje, sympozja, udzielanie wywiadów etc.) Proponuje się podział holu za pomocą ruchomych ekranów wykonanych z membran winylowych rozpiętych na linkach stalowych. Ekrany te można demontować lub wymieniać na inne, w razie potrzeby. Proponuje się również zagospodarowanie przestrzeni pod schodami (w lewej części holu), jako miejsca do udzielania wywiadów. 2) Miejsce do udzielania wywiadów Przestrzeń powstała poprzez zabudowanie ścianami, narożnika holu, pod istniejącym biegiem schodów, zostanie zaadaptowana jako miejsce do udzielania wywiadów telewizyjnych lub radiowych. Proponuje się zastosowanie konstrukcji z płyt K-G na stelażu systemowym (wg rys). Wewnątrz ścian należy umieścić izolację akustyczną (np. twarde płyty wełny mineralnej). Pomieszczenie można zamknąć, w razie potrzeby, trzema ruchomymi ekranami wg rys. Miejsce do udzielania wywiadów wyposażone jest w profesjonalny system oświetleniowy (np. firmy ES-SYSTEM oprawy Lyra). Na ścianie frontowej wnęki zainstalowany zostanie ruchomy ekran z logo instytucji (możliwość regulacji wysokości w zależności od rodzaju udzielanego wywiadu). We wnęce przewidziano miejsce do siedzenia (zakup mebla w uzgodnieniu z inwestorem). 2) Prace renowacyjno modernizacyjne a) Wyburzenie ścianki kolankowej, stanowiącej część istniejącej balustrady b) Wyburzenie ścianki działowej pod istniejącym biegiem schodów oraz demontaż drzwi c) Budowa ścian działowych miejsce do udzielania wywiadów (wg rys) d) Ponowny montaż drzwi do magazynku pod schodami e) Naprawa ścian i sufitów f) Naprawa i renowacja posadzki drewnianej oraz cokołów g) Renowacja drzwi wejściowych do sali reprezentacyjnej oraz gabinetów (wymiana klamek oraz szyldów na elementy ze stali nierdzewnej) h) Montaż nowych balustrad i) Montaż okładziny słupów ze szkła bezpiecznego, hartowanego j) Montaż drzwi przesuwnych w miejscu udzielania wywiadów k) Montaż nowego oświetlenia np. firmy ES SYSTEM wg dokumentacji W holu reprezentacyjnym przyjęto natężenie światła 200 lx. Proponowane profesjonalne oprawy oświetleniowe oraz ich rozmieszczenie spełniają powyższe warunki. Proponuje się również zastosowanie systemu opraw sygnalizacji ewakuacyjnej np. firmy ES-SYSTEM typ ES-CAPE. l) Montaż osłon grzejników

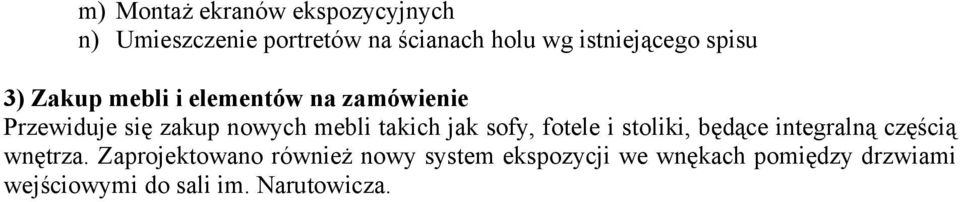

6 m) Montaż ekranów ekspozycyjnych n) Umieszczenie portretów na ścianach holu wg istniejącego spisu 3) Zakup mebli i elementów na zamówienie Przewiduje się zakup nowych mebli takich jak sofy, fotele i stoliki, będące integralną częścią wnętrza. Zaprojektowano również nowy system ekspozycji we wnękach pomiędzy drzwiami wejściowymi do sali im. Narutowicza.
