Instalacja i korzystanie z interfejsu diagnostycznego DDT2000 v w Renault Laguna II phi Poradnik v1.0

Transkrypt

1 Instalacja i korzystanie z interfejsu diagnostycznego DDT2000 v w Renault Laguna II phi Poradnik v1.0 PODSTAWOWE INFORMACJE Poradnik został napisany dla Renault Laguna Klub Polska (RLKP) i może być wykorzystywany jedynie przez członków RLKP. Komputer, na którym został zainstalowany DDT2000, posiada system operacyjny Windows XP Pro PL z dodatkiem SP3 (Service Pack 3). System zainstalowany jest na partycji C: Kabel do komunikacji komputera z samochodem to "VAG-K+CAN COMMANDER FULL". Kolor czarny, sposób łączenia z komputerem: port USB. Nie odpowiadam za ewentualne szkody powstałe w wyniku korzystania z kabla i/lub programu DDT2000. Użytkownik korzysta z programu na własną odpowiedzialność. Zarówno poradnik, jak i samo korzystanie z programu mogą być używane jedynie w celach ćwiczeniowych i nie mogą być wykorzystywane w celach komercyjnych. KABEL Kabel VAG-K+CAN można bez problemu kupić na popularnym portalu aukcyjnym. Wygąda tak: Gdy już mamy kabel, wybieramy konkretne gniazdo USB w naszym komputerze, do którego będziemy podłączać interfejs. Konkretne, ponieważ później tylko za pomocą tego portu USB komputer będzie potrafił komunikować się z samochodem. Gdy włożymy kabel w inne gniazdo USB będziemy musieli przeprowadzić proces instalacji sterowników jeszcze raz. Dlatego pamiętajmy, by używać jednego portu USB do diagnozowania samochodu. Strona 1/22

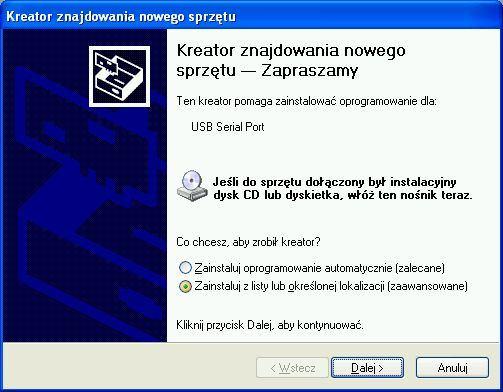

2 Instalacja sterowników: 1. Wkładamy wtyczkę USB kabla do wolnego gniazda USB w komputerze (nie podłączamy się jeszcze do samochodu na to przyjdzie czas). 2. Po chwili ujrzymy obok systemowego zegarka informację o podłączeniu kabla do komputera: 3. Chwilę później uruchomi się Kreator znajdowania nowego sprzętu. Na pytanie czy chcemy by system Windows połączył się z Windows Update w celu znalezienia sterowników odpowiadamy Nie, nie tym razem i klikamy Dalej> 4. Następnie zaznaczamy Zainstaluj z listy lub określonej lokalizacji (zaawansowane) i klikamy Dalej> Strona 2/22

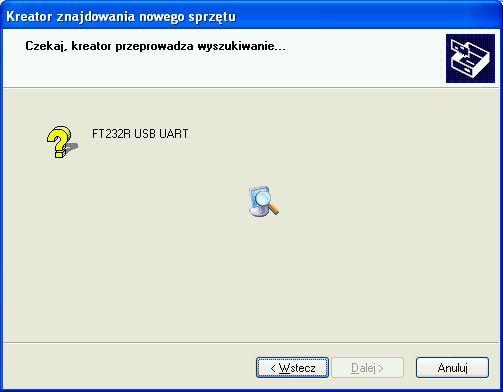

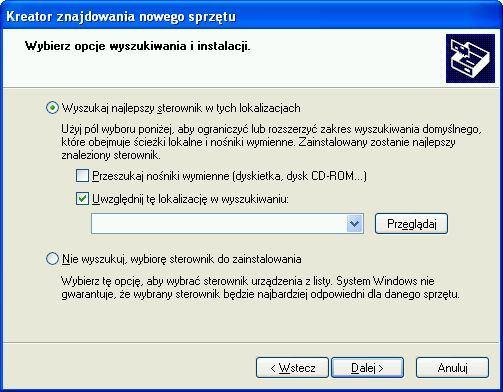

3 5. Zaznaczamy Wyszukaj najlepszy sterownik w tych lokalizacjach, odznaczamy fajeczkę przy Przeszukaj nośniki wymienne, zaznaczamy fajeczkę przy Uwzględnij tę lokalizację w wyszukiwaniu: i klikamy Przeglądaj: 6. Podajemy lokalizację do katalogu CDM WHQL Certified i klikamy OK: Strona 3/22

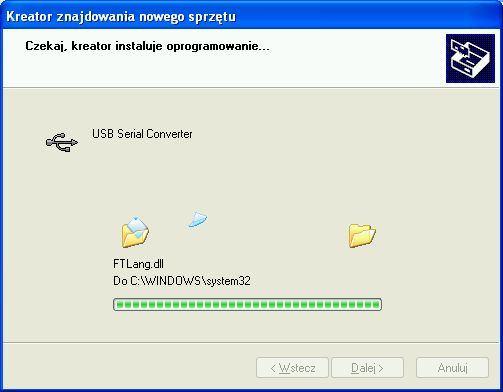

4 7. Klikamy Dalej> 8. Następuje instalacja sterowników. Przez dłuższą chwilę będziemy widzieć następujący obraz: Strona 4/22

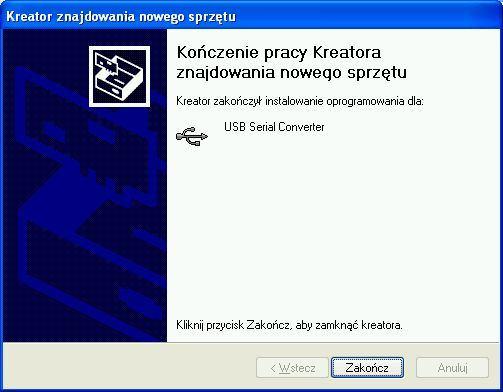

5 9. Następnie kopiowane będą pliki: 10. A na koniec ujrzymy informację o poprawnym zainstalowaniu sterowników: Strona 5/22

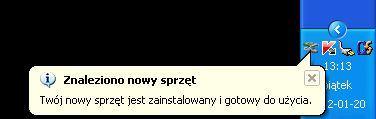

6 11. Klikamy Zakończ. 12. Teraz instalowany będzie wirtualny port COM: 13. Powtarzamy kroki Jeśli wszystko przebiegło poprawnie powinniśmy ujrzeć następujący dymek informacyjny obok zegarka systemowego: 15. Na tym kończy się instalacja sterowników. Strona 6/22

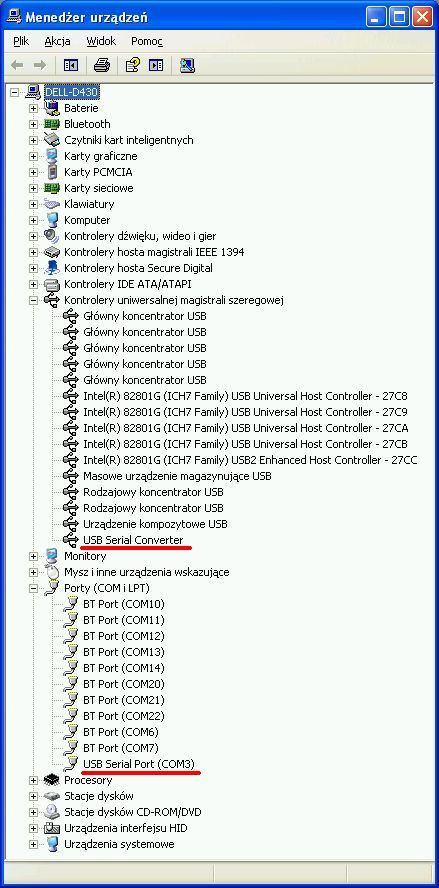

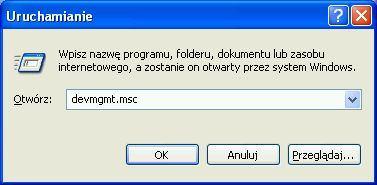

7 Konfiguracja portów: 1. Otwieramy okienko Uruchamianie. W tym celu albo klikamy START -> Uruchom, albo naciskamy klawisze [Windows] + [R]. W nowootwartym oknie wpisujemy devmgmt.msc i klikamy OK: 2. Zobaczymy Menedżer urządzeń, dzięki któremu widzimy listę urządzeń zainstalowanych w systemie (dyski twarde, karty rozszerzeń, monitory i inne). Nas interesują 2 pozycje: Kontrolery uniwersalnej magistrali szeregowej -> USB Serial Converter i Porty (COM i LPT) -> USB Serial Port (COM3). W moim przypadku jest COM3, u kogoś innego może być COM2, COM5, COM13. Numer portu COM ulegnie później zmianie. Strona 7/22

8 Strona 8/22

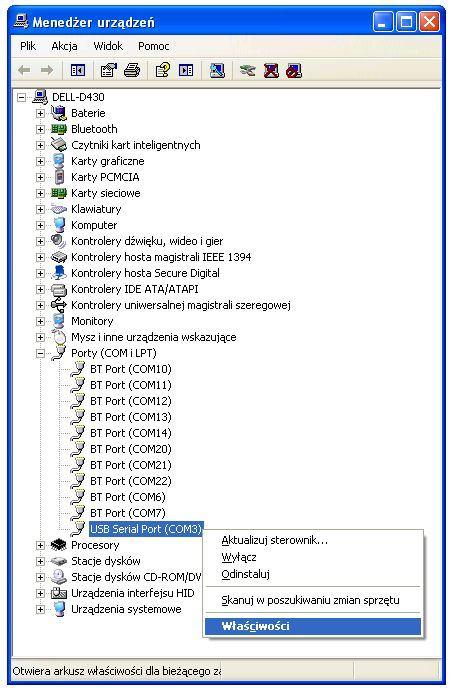

9 3. Klikamy prawym przyciskiem myszy na USB Serial Port (COM3) i wybieramy Właściwości: Strona 9/22

10 4. W nowootwartym oknie klikamy zakładkę Ustawienia portu. Ustawienia portu powinny być następujące: Liczba bitów na sekundę: 9600 Bity danych: 8 Parzystość: Brak Bity stopu: 1 Sterowanie przepływem: Brak Strona 10/22

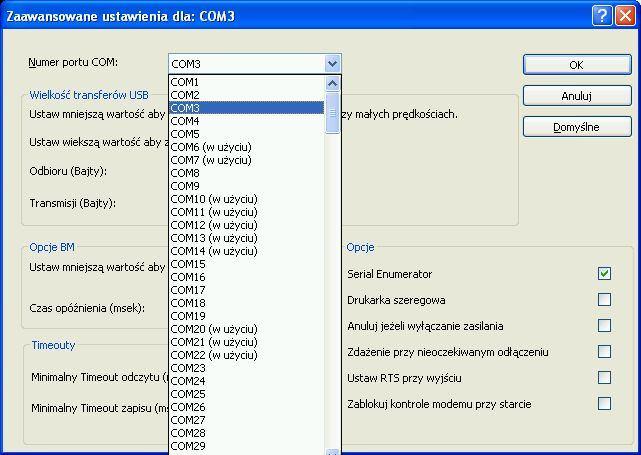

11 5. Jeśli system przypisał nam port COM większy niż 4 (COM5, COM7, COM12 itp.) należy zmienić numer tego portu. Najlepiej gdy będzie to port COM1. Jeśli COM1 jest zajęty, wybieramy COM2, COM3 albo COM4. Aby zmienić port należy w oknie Właściwości: USB Serial Port (COM3) kliknąć przycisk Zaawansowane, a następnie w nowootwartym oknie w polu Numer portu COM wybrać z listy COM1 (jeśli jest wolny) albo inny COM bliski COM1: Strona 11/22

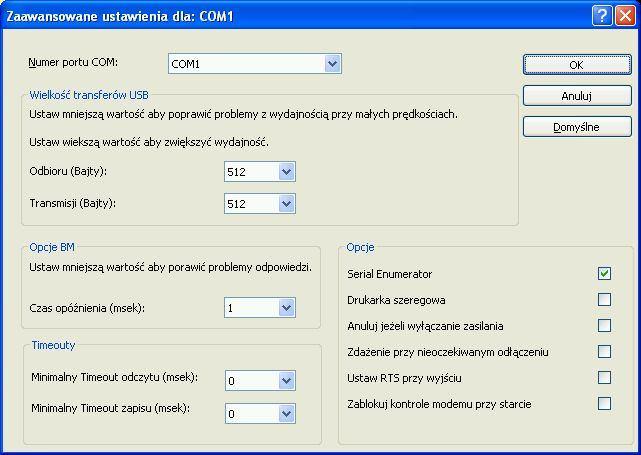

12 6. W tym samym oknie należy wprowadzić również jeszcze kilka zmian: Wielkość transferów USB Odbioru (Bajty): 512 Wielkość transferów USB Transmisji (Bajty): 512 Opcje BM Czas opóźnienia (msek): 1 Pozostałe opcje pozostają bez zmian. Klikamy OK, i znowu OK. 7. Nowy numer portu COM będzie nam jeszcze potrzebny, dlatego należy go zapisać bądź dobrze zapamiętać. 8. Na tym kończy się konfiguracja portów. Strona 12/22

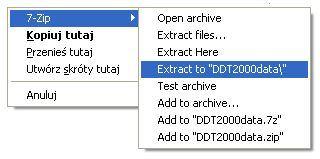

13 Instalacja interfejsu: 1. Ściągamy DDT Ściągamy i instalujemy program Daemon Tools i postępujemy z instrukcjami instalatora. 3. Po instalacji obok zegarka systemowego pojawi się nowa ikonka: 4. Klikamy na ikonkę porgramu Daemon Tools prawym przyciskiem myszy i z menu wybieramy Napędy wirtualne -> Urządzenie 0: [E:] Brak nośnika -> Zamontuj obraz gdzie E: to litera wirtualnego napędu (może być inna). 5. Wybieramy plik DDT2000.iso 6. Wchodzimy w Mój komputer i klikamy dwukrotnie na ikonę wirtualnego napędu optycznego (w moim przypadku E:). Etykieta płyty włożonej do wirtualnego napędu optycznego to SZA.DDT2000: 7. Uruchamiamy plik DDT Full Setup.exe i postępujemy wg wskazówek instalatora. Wszystkie wartości pozostawiamy domyślne. 8. Teraz podmieniamy plik z licencją. W tym celu wchodzimy do katalogu E:\DLL i kopiujemyy plik DDTregisterInfo.dll do katalogu C:\Program Files\DDT2000\dll. System zapyta nas czy zastąpić oryginalny plik, odpowiadamy Tak. 9. Teraz uaktualniamy bazę danych. Potrzebny jest program 7zip. 10. Aby uaktualnić bazę wchodzimy do katalogu E:\DDT database. Klikamy prawym przyciskiem myszki na plik DDT2000data.7z i (cały czas trzymając prawy przycisk myszki) przesuwamy kursor na pulpit. Zwalniamy prawy przycisk myszki, a z menu ktore się pojawi wybieramy 7-Zip > Extract to "DDT2000data\" Strona 13/22

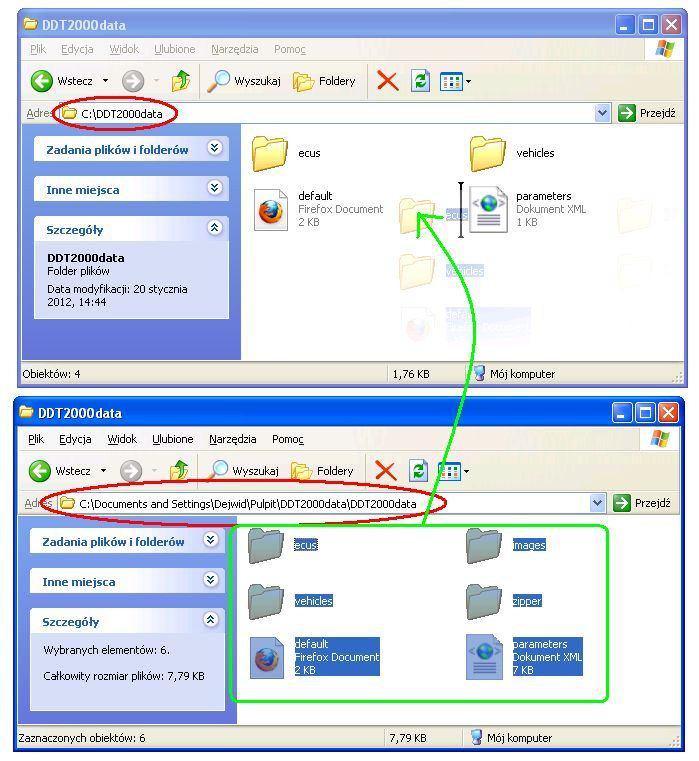

14 11. Po rozpakowaniu (trwającym dość długo) otwieramy powstały na pulpicie katalog DDT2000data, a następnie znowu DDT2000data. Teraz otwieramy katalog C:\DDT2000data i przeciągamy zawartość katalogu w sposób przedstawiony poniżej: Strona 14/22

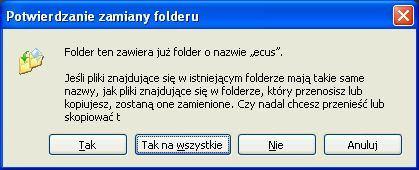

15 12. Na następujący komunikat odpowiadamy Tak na wszystkie: 13. Gotowe. Baza danych została uaktualniona. Strona 15/22

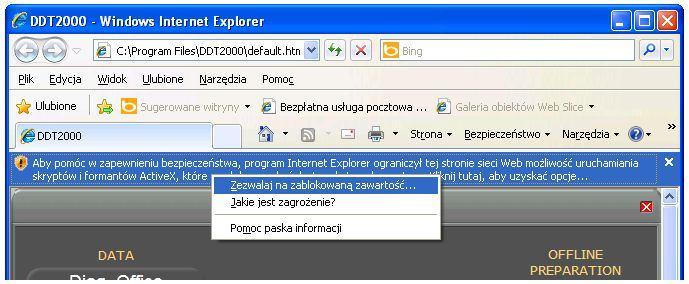

16 URUCHAMIANIE PROGRAMU 1. Aby uruchomić program klikamy na skrót do programu znajdujący się na pulpicie: 2. Program uruchamia się w przeglądarce internetowej Internet Explorer (nawet, jeśli domyślną przeglądarką jest Firefox, Opera, Chrome itp). 3. Przy każdym uruchomieniu programu DDT2000 będziemy musieli pozwalać przeglądarce na uruchamianie skryptów i formatów ActiveX, które są niezbędne do pracy programu. Aby przeglądarka mogła uruchamiać ActiiveX należy kliknąć prawym przyciskiem myszki na pasek z komunikatem i wybrać Zezwól na zablokowaną zawartość...: 4. Na następujące pytanie odpowiadamy Tak: Strona 16/22

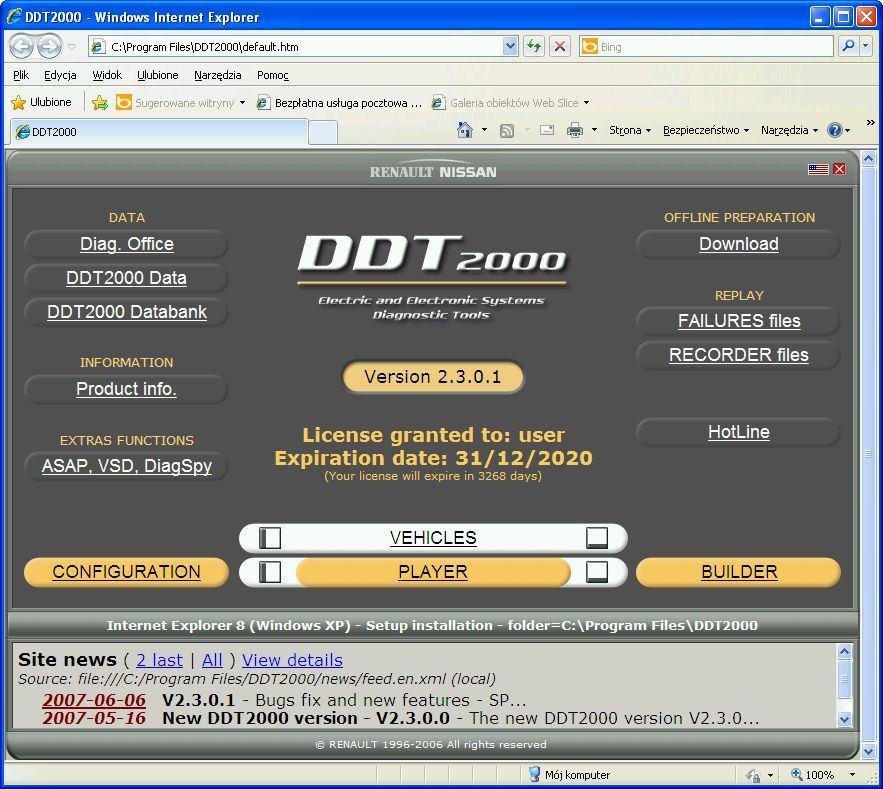

17 5. Teraz zawartość okna przeglądarki wygląda następująco: 6. Program jest gotowy do pracy. Strona 17/22

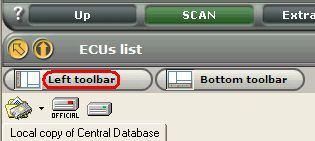

18 ŁĄCZENIE SIĘ Z SAMOCHODEM 1. Instrukcja prawidłowego podłączania: - Podłącz kabel do gniazda w samochodzie - Podłącz kabel do gniazda USB - Włącz zapłon 2. Uruchamiamy program za pomocą skrótu na pulpicie. 3. Gdy ujrzymy okno główne programu, klikamy na VEHICLES: 4. Zobaczymy listę pojazdów obsługiwanych przez DDT2000. Wybieramy naszą Lagunę poprzez dwukrotne kliknięcie na Laguna II: 5. Po wybraniu samochodu uaktywniamy menu programu, które będzie się wyświetlało po lewej stronie ekranu. Robimy to klikając na Left toolbar: 6. Teraz program jest gotowy do połączenia się z podzespołami samochodu (ECU). Strona 18/22

19 ŁĄCZENIE SIĘ Z ECU 1. Dla przykładu połączymy się z modułem (ECU) poduszek powietrznych. 2. Na liście All ECUs klikamy dwukrotnie Airbag-SRS ($2C). W tabeli po prawej stronie pojawi się nowy wpis informujący o ECU, z którym chcemy się połączyć. Teraz klikamy ikonę lornetki z napisem SELECT. Dzięki temu program rozpozna odpowiednie ECU poduszek. Wybranie złego ECU będzie skutkować błędnie odczytanymi wartościami. Ikona lornetki wygląda następująco: 3. Jeśli program znajdzie odpowiednie ECU, ikonka obok nazwy ECU w kolumnie Function w tabelce po prawej zmieni się ze znaku zapytania na pomarańczowy diament: 4. Teraz klikamy na ikonę monitora dostępną w menu po lewej stronie ekranu: 5. W tym miejscu mamy możliwość podglądu wielu parametrów, np. oporu obwodu każdej poduszki powietrznej. Jednak póki co pola są puste. Aby połączyć się z poduszkami i widzieć aktualizowane na bierząco parametry klikamy ikonę play a następnie zielone kółeczko: 6. Teraz komunikacja z poduszkami odbywa się "na żywo". Z menu po lewej wybieramy kategorię, która nas interesuje: 7. Należy pamiętać, że po zakończonej pracy z danym ECU trzeba się rozłączyć klikając na zielone kółeczko i kwadracik. Strona 19/22

20 8. Drugim sposobem na połączenie się z wybranum ECU jest jego wybór danego ECU z katalogu C:\DDT2000data\ecus (większość ECU tam obecnych jest niedostępna w menu po lewej stronie). 9. Aby wybrać ECU klikamy na ikonkę chipu: 10. W nowootwartym okienku przechodzimy do ścieżki C:\DDT2000data\ecus i wybieramy ECU które nas interesuje. 11. Postępujemy zgodnie z instrukcjami od punktu 4 w dziale ŁĄCZENIE SIĘ Z ECU. Strona 20/22

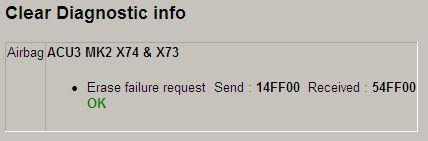

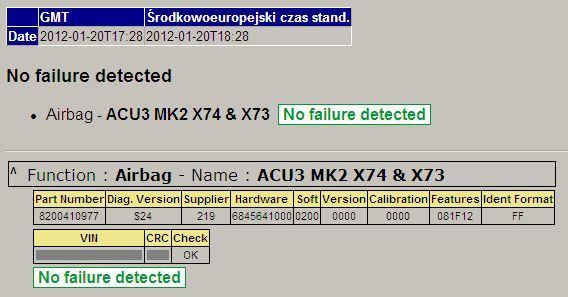

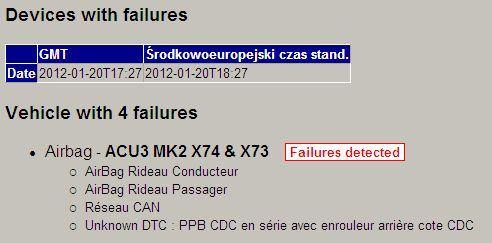

21 KASOWANIE BŁĘDÓW 1. Kasowanie błędów na przykładzie poduszek powietrznych. 2. Aby wykasować błąd poduszki łączymy się z ECU poduszek i klikamy na czerwony trójkąt dostępny w menu po lewej stronie: 3. Program odczyta błędy zapisane w pamięci i wyświetli je: 4. Aby usunąć te błędy klikamy na ERASE (przycisk znajduje się nad listą błędów): 5. Usuwanie błędów powinno zakończyć się komunikatem: Strona 21/22

22 6. Aby upewnić się, czy usuwanie poszło dobrze, sprawdzamy błędy jeszcze raz. Powinniśmy otrzymać następujący wynik: 7. Z innymi ECU postępujemy analogicznie. 8. Po zakończeniu pracy należy kliknąć na ikonkę STOP dostępną w menu programu po lewej stronie: 9. A następnie X w górnym lewym rogu: 10. Po tych czynnościach: - Wyciągamy kartę z czytnika, - Wyjmujemy kabel z portu USB komputera, - Wyciągamy kabel z gniazda samochodou. 11. Na tym zakończymy poradnik. Dziękuję wszystkim za uwagę. Mam nadzieję, że poradnik okaże się pomocny. Życzę każdemu, by korzystał z DDT2000 nie z obowiązku, a dla przyjemności ;) Pozdrawiam, Dawid Gałecki (RLKP: DawidG3), dawid.galecki@o2.pl Strona 22/22
