WPROWADZANIE DANYCH W URZĄDZENIU MOBILNYM

Transkrypt

1 WPROWADZANIE DANYCH W URZĄDZENIU MOBILNYM 1. Pobieramy ze strony MOODLA pliki SHAPE spakowane w samorozpakowujące się katalogi ZIP na komputer stacjonarny. (np. na pulpit) 2. Rozpakowujemy pliki na komputerze osobistym. (np. na pulpicie) 3. Uruchamiamy telefon. 4. Ustawiamy aktualny czas na telefonie. 5. Tworzymy katalog DANE na karcie pamięci telefonu: menu Start/Eksplorator Plików/ Rozwijamy Menu My Documents i wybrać Storage Card. Na dole okna rozwijamy Menu i wybieramy Nowy Folder. Wpisujemy nazwę DANE i zatwierdzamy ENTEREM. Zamykamy okno w prawym górnym rogu. 6. Przy włączonym telefonie i komputerze łączymy urządzenia za pomocą kabla USB. 7. Wybieramy opcję Napęd dyskowy i zatwierdzamy. 8. Na komputerze otwieramy folder Mój komputer i wybieramy odpowiedni napęd Telefon.

2 9. Przez kabel USB wgrywamy na URZĄDZENIE MOBILNE do katalogu DANE wszystkie rozpakowane pliki. 10. Rozłączamy urządzenia. 11. Uruchamiamy program ARCPAD 10 zlokalizowany w MENU START urządzenia. (na samym końcu menu) 12. Pomijamy okno rejestracji wciskając czerwony krzyżyk. 13. Zamykamy komunikat o pracy w trybie testowym, klikając OK. 14. Program otworzył się. Wybieramy sposób rozpoczęcia pracy Nowa Mapa. 15. Wczytujemy warstwę: 16. Z menu wybieramy Kartę Pamięci i rozwijamy + i wchodzimy do katalogu DANE, i wybieramy plik z rozszerzeniem SHP i klikamy OK. 17. Włączamy GPS poprzez wybranie w MENU GÓRNYM AKTYWUJ GPS i czekamy aż urządzenie pobierze pozycję

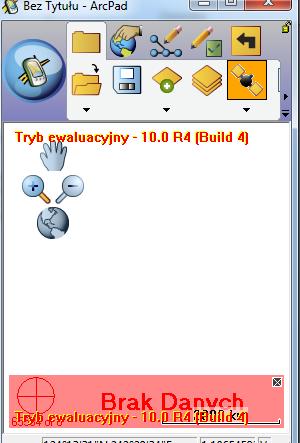

3 18. W dolnej części ekranu pojawi się czerwone okno, które po uzyskaniu sygnału GPS zmieni kolor na zielony. 19. Od tej chwili możemy wprowadzać dane na podstawie odczytów GPS. W menu edycji wybieramy punkt i klikamy na nim RYSIKIEM: Stajemy przy samochodzie i naciskamy RYSIKIEM w środkowej części ekranu na znaczniku. (ZNACZNIK MA KOLOR CZERWONY Z ŻÓŁTYM ŚRODKIEM)

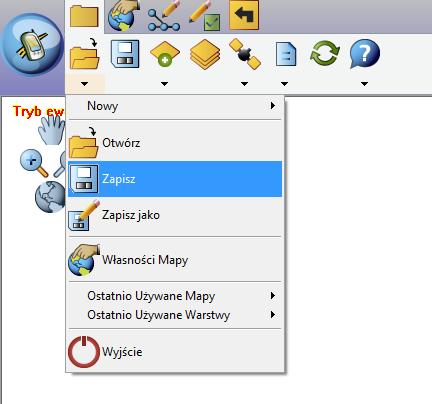

4 20. Po postawieniu punktu pojawi się tabela atrybutów, którą należy wypełnić (UŻYWAMY MAŁYCH LITER): DOSTEP chodzi o identyfikację miejsca, w którym nie było możliwe przeprowadzenie badania np. zamknięta brama, zamknięty parking. Wpisujemy kod: 1 dla punktów dostępnych; 0 dla miejsca gdzie nie możemy dokonać identyfikacji w tym przypadku kończymy opis punktu WCISKAJĄC OK. PORA należy wpisać wartość: r - dla grup robiących badanie rano; p - dla grup robiących badanie w południe; w - dla grup robiących badanie wieczorem. MIEJSCE chodzi o miejsce zaparkowania samochodu pu przy ulicy; wp w podwórzu; pz parking wielomiejscowy z otwartym dostępem; in pozostałe, w tym parkingi zorganizowane zamknięte/z wjazdem kontrolowanym. UZYTKOWNIK chodzi o identyfikację miejsca pochodzenia użytkownika parkingu NALEŻY WPISAĆ LITERY REJESTRACJI np. EL, EZG, itp. Kończymy opis punktu WCISKAJĄC OK. 21. Przemieszczamy się do następnego miejsca parkingowego i nanosimy kolejny punkt postępując analogicznie jak w punkcie 19. NALEŻY PRZEMIEŚCIĆ SIĘ O CO NAJMNIEJ 2 METRY. 22. UWAGA!!! PROGRAM PRACUJĄC W TRYBIE TESTOWYM URUCHOMI SIĘ PONOWNIE PO 20 MINUTACH. NALEŻY ZAPISAĆ DANE.

5 23. Po restarcie programu należy ponownie wczytać plik SHP, tak jak w punkcie 14, 15 i 16. Po identyfikacji pojazdów zapisujemy dane i kończymy pracę z programem ARCPAD 10.

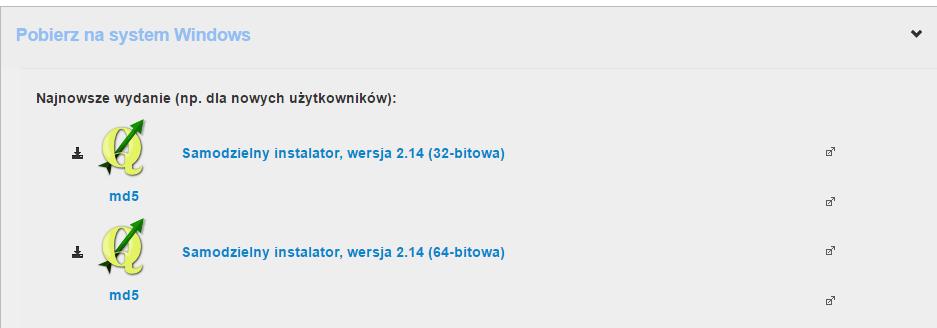

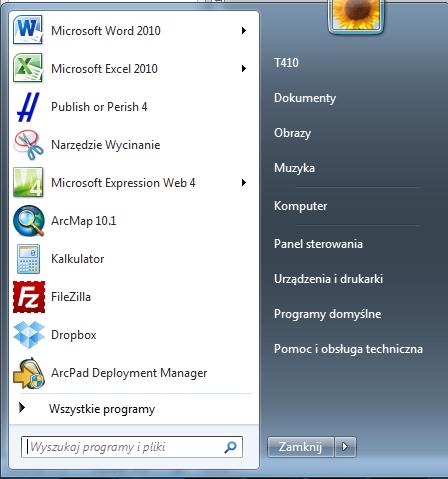

6 PRACA W QGIS PO ZEBRANIU DANYCH ANALIZA 1. Aby wykonać ćwiczenie związane ze zliczaniem miejsc parkingowych przy ulicy Piotrkowskiej w Łodzi, niezbędne jest zainstalowanie w pełni darmowej aplikacji QUANTUM GIS. Program można pobrać ze strony Sprawdzamy wersję systemu operacyjnego komputera: Po ściągnięciu pliku należy rozpocząć instalację programu i postępować zgodnie z komendami.

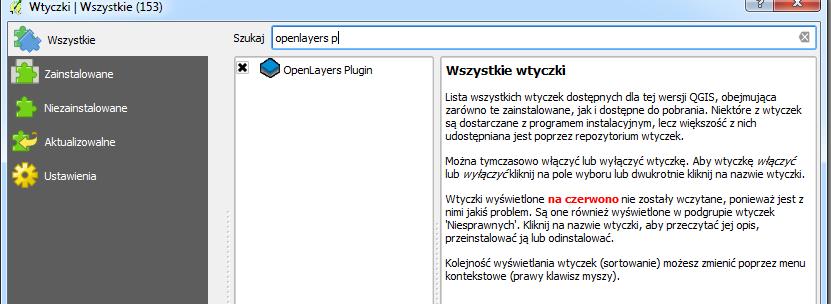

7 2. Po instalacji, otwieramy program (NAJLEPIEJ UŻYĆ QGIS Desktop with GRASS 7.0.3) i wykorzystujemy menu górne WTYCZKI/ZARZĄDZAJ WTYCZKAMI. 3. Następnie W MIEJSCU WYSZUKIWANIA wpisujemu OpenLayer Plugin Zaznaczamy WTYCZKĘ klikając na nią. INSTALUJEMY klikając Zainstaluj wtyczkę! W prawym dolnym rogu okna.

8 4. PO ZAINSTALOWANIU WTYCZKI Z menu górnego wybieramy W INTERNECIE/OpenLayer plugin/openstreetmap i polecenie OpenStreetMap. (wczytujemy mapę) 5. Przybliżamy do Łodzi do badanego obszaru. 6. Potrzebujemy połączyć telefon i komputer kablem USB 7. Przy włączonym telefonie i komputerze łączymy urządzenia za pomocą kabla USB. 8. Wybieramy opcję Napęd dyskowy i zatwierdzamy (opcje na telefonie). 9. Z menu Start/Eksplorator Plików/DANE kopiujemy wszystkie pliki do wybranej lokalizacji na komputerze osobistym. (np. Pulpit/Parkingi/GrupaXporadnia nowy katalog Parkingi na Pulpicie gdzie X jest numerem grupy z porą dania np. Grupa1rano)

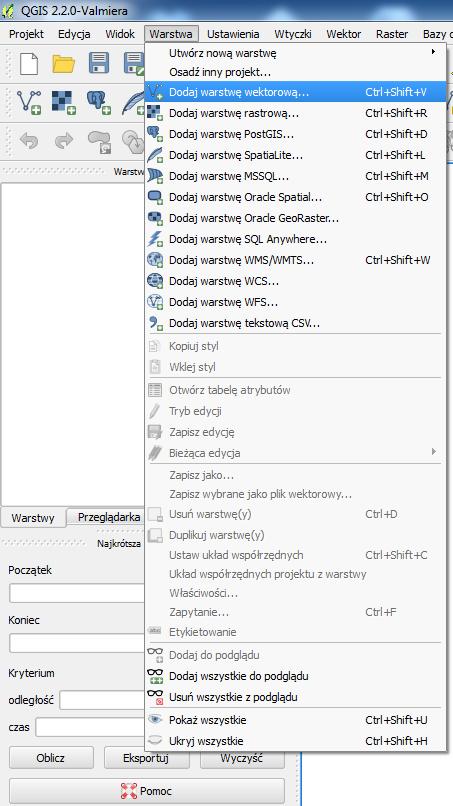

9 10. Wczytujemy plik SHAPE z katalogu Parkingi do programu QGIS: Menu górne WARSTWA/DODAJ WARSTWĘ WEKTOROWĄ i szukamy pliku SHAPE (PLIK Z ROZSZERZENIEM SHP) przygotowanego dla celów ćwiczenia i skopiowanego z urządzenia mobilnego na komputer osobisty. (KATALOG PARKINGI)

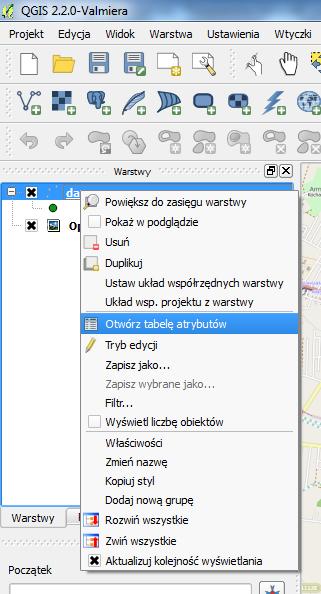

10 PO WCZYTANIU DANYCH KAŻDA GRUPA MUSI DOKONAĆ ANALIZY SWOICH DANYCH W CELU OKREŚLENIA MIEJSCA LOKALIZACJI PARKINGU! 11. Celem maksymalnie uproszczonej analizy jest identyfikacja liczby pojazdów w badanych obszarach z uwzględnieniem pory dnia. 12. Informacje o liczbie pojazdów można uzyskać w programie QGIS, klikając prawym przyciskiem myszy na nazwę warstwy i klikając Otwórz tabelę atrybutów: 13. W nagłówku tabeli znajduje się informacja o liczbie wierszy tj. liczbie punktów (samochodów) wprowadzonych w terenie. 14. PRZED PODANIEM INFORMACJI O LICZBIE PARKUJĄCYCH POJAZDÓW Konieczne jest również zweryfikowanie danych tj. czy w poszczególnych kolumnach znajdują się PARAMETRY zgodne z punktem 19 pierwszej części instrukcji (WPROWADZANIE DANYCH W URZĄDZENIU MOBILNYM)

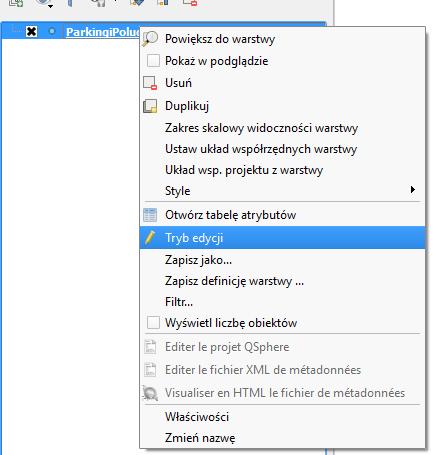

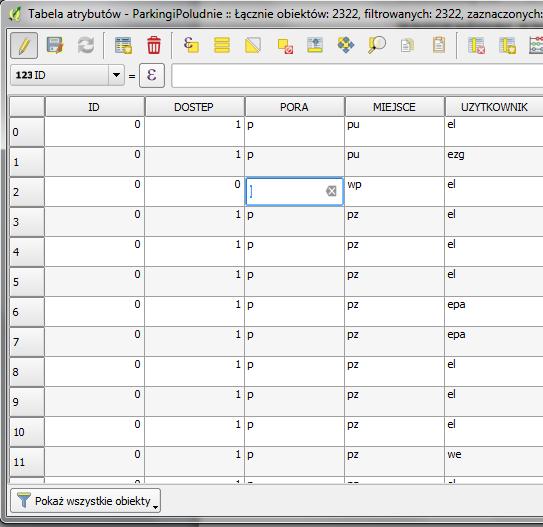

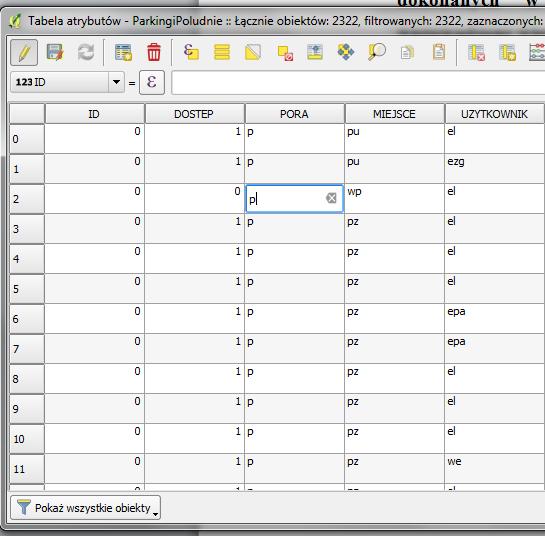

11 15. Jeżeli konieczne jest poprawienie danych należy rozpocząć edycję SHAPE a klikając na nim prawym przyciskiem myszy (PPM) i wybierając tryb edycji. 16. Po otwarciu tabeli atrybutów w trybie edycji można wprowadzać zmiany dokonanych w terenie wpisów lub usunąć błędnie/przypadkowo wprowadzone wiersze w przykładzie wpis pory dnia zmieniono z niewłaściwej litery l na literę p.

12 Źle wprowadzony wiersz można usunąć zaznaczając go i wciskając przycisk DELETE lub symbol KOSZA w tabeli atrybutów. ABY ZAZNACZYĆ WIERSZ NALEŻY KLIKNĄĆ LEWYM PRZYCISKIEM MYSZY NA NUMER WIERSZA DO USUNIĘCIA. ZAZNACZANIE 17. Osoby pragnące przeprowadzić szersze analizy w programie proszone są o zapoznanie się z instrukcją programu QGIS: Jednym z elementów zaliczenia ćwiczenia jest przesłanie spakowanych plików (ZIP) przez platformę MOODLE (zadanie 7)

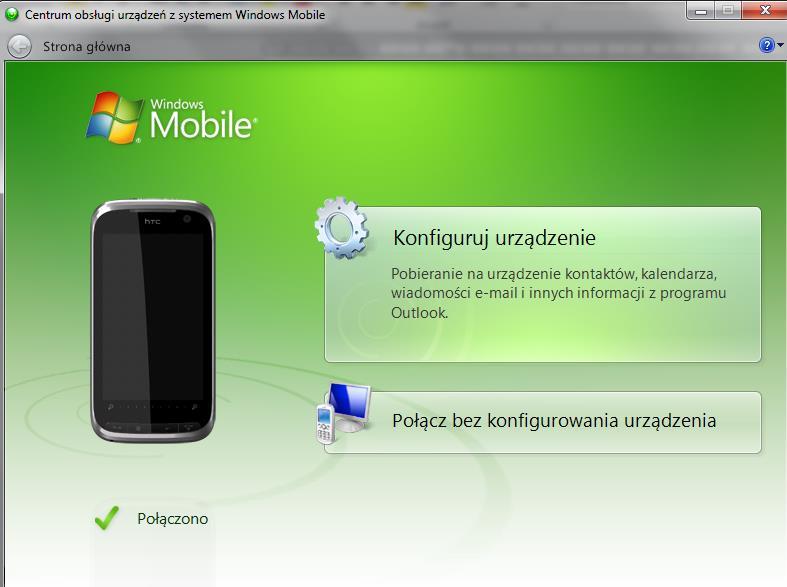

13 DLA UŁATWIENIA PRACY Dla ułatwienia pracy z urządzeniem warto przed wyjściem w teren podłączyć je do komputera w celu aktualizacji satelit, dzięki czemu urządzenie będzie pracować dokładniej, a czas potrzebny do odczytania sygnału GPS będzie krótszy. W tym celu: 1. Łączymy komputer i telefon kablem GPS. 2. Wybieramy połączenie ActiveSync na telefonie. 3. Uruchamiamy w komputerze program Active Sync (Windows XP) w przypadku Windows 7 i Windows 8 uruchamia się Centrum obsługi urządzeń mobilnych. Można połączyć bez konfigurowania urządzenia (ZALECANE): 4. Następnie na telefonie wchodzimy do menu START/Narzędzia/QuickGPS i klikamy POBIERZ. 5. Po wykonaniu tej operacji można zamknąć okno w telefonie i rozłączyć urządzenia. 6. Od teraz GPS w telefonie będzie działał sprawniej.
