1 Urządzenia do odprowadzania ścieków 2015

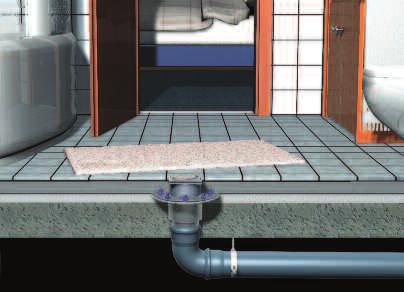

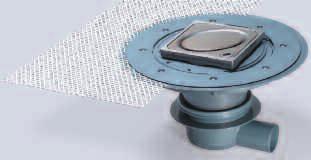

2 System modułowy KESSEL Odpowiednie rozwiązania do indywidualnych wymagań Przykład 1 2 Przykład z Optymalne rozwiązanie Wpust podłogowy Practicus z dociskowym kołnierzem uszczelniającym Elementy składowe System Nasadka z kratką ze wzorem owalu mm ze stali nierdzewnej nr art Sitko na zanieczyszczenia nr art Dociskowy kołnierz uszczelniający ze stali nierdzewnej nr art Korpus Practicus z PP nr art Optymalne rozwiązanie Wpust łazienkowy Classic z nasadką do uszczelniania płynnymi masami izolacyjnymi i kratką ze wzorem owalu Elementy składowe System Variofix nasadka do uszczelniania płynnymi masami izolacyjnymi z pokrywą ze wzorem owalu mm ze stali nierdzewnej nr art Sitko na zanieczyszczenia nr art Korpus Classic z wyjmowanym syfonem nr art. 150 = kompletny wpust = kompletny wpust

3 Spis treści I. Przepompownie wewnątrz budynku 2 II. Wpusty/odpływy liniowe wewnątrz budynku 3-25 Wpusty piwniczne 3 Wpusty podłogowe / stropowe Ecoguss 4-7 Wpusty podłogowe Practicus 8-10 Wpusty łazienkowe Der Ultraflache 11 System modułowy. Odwodnienia punktowe. System Prysznicowe odpływy liniowe Linearis / Linearis Compact/Comfort. System 14 System modułowy. Odpływy liniowe. System Odpływ ścienny Scada Wpusty łazienkowe Der Superflache. System 21 Wpusty łazienkowe Classic. System System modułowy. Odwodnienia punktowe. System III. Wpusty na zewnątrz budynków Wpusty parkingowe Ecoguss 26 Wpusty podwórzowe 27 Wpusty deszczowe 28 Korpusy, osprzęt, nasadki System Wpusty dachowe IV. Przykłady kombinacji 33 Ceny w katalogu są sugerowanymi cenami w PLN netto. Do podanych cen należy doliczyć 23% VAT. Ceny obowiązują od

4 Przepompownie Produkty Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN 2

5 und überwacht und überwacht und überwacht und überwacht Wpusty piwniczne Produkty Produkt min. 25 max Idealny do nowych budynków! z zaworem zwrotnym dwuklapowym Nr art x od 30 do 80 Dopasowywana nasada 73 Wybranie 0 x 320 mm Idealne do renowacji instalacji! z zaworem zwrotnym dwuklapowym 30 Wybranie 320 x 190 mm Opis produktu Wpust piwniczny KESSEL Der Universale z zaworem zwrotnym dwuklapowym i syfonem z PP, 2,5, Przepustowość 1,8 l/s Z 2 dopływami 50, 1 dopływem. Z wyjmowanym dwuklapowym, zaworem zwrotnym i ręcznym zamknięciem awaryjnym. Wysokość zamknięcia wodnego 60 mm, z wyjmowanym osadnikiem. Z teleskopową nasadą o regulowanej wysokości z tworzywa sztucznego 1 Ruszt szczelinowy 200 x 200 mm z tworzywa sztucznego, czarny. Głębokość zabudowy (T) od 216 do 276 mm 2 Ruszt szczelinowy 200 x 200 mm i rama ze stali nierdzewnej V2A, przykręcany. Głębokość zabudowy (T) od 216 do 266 mm Klasa K3 Według PN EN typ 5. Wpust piwniczny KESSEL Drehfix z zaworem zwrotnym dwuklapowym i syfonem, 2,5, przepustowość 1,8 l/s Z wyjmowanym dwuklapowym zaworem zwrotnym i ręcznym zamknięciem awaryjnym. Z syfonem. Z wyjmowanym osadnikiem i zintegrowaną, regulowaną na wysokość nasadką. z rusztem szczelinowym 150 x 190 mm z tworzywa sztucznego, czarnym, z funkcją Easy-Entry. Głębokość zabudowy (T) od 210 do 2 mm. Klasa K3 Według PN EN typ Wielk. nom. Nr art. Z rusztem szczelinowym 200 x 200 mm z tworzywa sztucznego, czarnym: Z rusztem szczelinowym przykręcanym 200 x 200 mm i ramą ze stali nierdzewnej: PN EN 3 PN EN 3 e Qualität e Qualität Cena kat. netto PLN 934, , ,00 Wpust piwniczny KESSEL z PP, 2,5, przepustowość 1,6 l/s Z syfonem i zintegrowanym osadnikiem. Z nasadką z PP Wykonanie w kolorze czarnym: ,00 Nr art Wybranie 220 x 280 mm z rusztem szczelinowym 138 x 138 mm z tworzywa sztucznego, czarnym. Klasa K3 PN EN 3 e Qualität z zaworem zwrotnym dwuklapowym Wybranie 0 x 250 mm min. 30 max Ø 243 Ø Dopasowywana nasada 76 Wpust z separatorem cieczy lekkich KESSEL z tworzywa sztucznego, przepustowość 1 l/s. Z zaworem zwrotnym dwuklapowym Ze zintegrowanym syfonem i osadnikiem. Ruszt szczelinowy z tworzywa sztucznego. Głębokość zabudowy (T) od 216 do 276 mm Klasa K3 według PN EN typ 5 i PN EN 3-3 i ,00 e Qualität 3

6 Wpusty podłogowe / stropowe Ecoguss z dociskowym kołnierzem uszczelniającym. System Korpus Nasadki Możliwe kombinacje Przepustowość 1,8 l/s, Wys. zamknięcia wodnego 50 mm Korpus Ecoguss z dociskowym kołnierzem uszczelniającym z syfonem, do przyłączenia rury SML Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka Nasadka Ø max max. 23 B B Ø z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3, przykręcaną. Nr art Ø Kombinacje korpusu i nasadki. Produkty kompletne. Nr art , 9, , , , ,00 Nr art , 532, , , , ,00 Nr art , 779, , , , ,00 Nr art , 576, , , , ,00 80 Nr art , 779, , , , ,00 Nr art , 575, , , , ,00 Nr art , 998, , , , ,00 Nr art , 897, , , , ,00 Inne kombinacje poszczególnych elementów oraz osprzętu patrz system modułowy strony

7 Wpusty podłogowe / stropowe Ecoguss z kołnierzem do uszczelnień klejonych. System Korpus Nasadki Możliwe kombinacje Przepustowość 1,8 l/s, Wys. zamknięcia wodnego 50 mm Korpus Ecoguss z kołnierzem do uszczelnień klejonych z syfonem, do przyłączenia rury SML Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka Nasadka Ø B B max max Ø348 z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3, przykręcaną. Nr art x Kombinacje korpusu i nasadki. Produkty kompletne. Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 80 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Inne kombinacje poszczególnych elementów oraz osprzętu patrz system modułowy strony

8 Wpusty podłogowe / stropowe Ecoguss z krawędzią połączeniową. System Korpus Nasadki Możliwe kombinacje Przepustowość 1,8 l/s, Wys. zamknięcia wodnego 50 mm Korpus Ecoguss z krawędzią połączeniową z syfonem, do przyłączenia rury SML Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka Nasadka max max B B Ø z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3, przykręcaną. Nr art Kombinacje korpusu i nasadki. Produkty kompletne. Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 80 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Inne kombinacje poszczególnych elementów oraz osprzętu patrz system modułowy strony

9 und überwacht und überwacht und überwacht Wpusty podłogowe/stropowe Ecoguss. System Produkty kompletne Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN max. 18 min. max. 96 Ø Wpust podłogowy / stropowy Ecoguss do uszczelniania płynnymi masami izolacyjnymi, odpływ pionowy. Z wyjmowanym syfonem ,00 758, ,00 Ø135 Przepustowość 1,8 l/s Wybranie 180 x 180 mm 91 Nasadka Variofix do uszczelniania płynnymi masami izolacyjnymi z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, przykręcaną, klasa L 15 PN EN 3 50 e Qualität min. 25 max. 67 Ø Ø Wpust podłogowy / stropowy Ecoguss z dociskowym kołnierzem uszczelniającym, odpływ pionowy. Z wyjmowanym syfonem. z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L ,00 Przepustowość 1,8 l/s Wybranie 180 x 180 mm PN EN 3 e Qualität 150 Ø min. 20 max. 76 Wpust podłogowy / stropowy Ecoguss Z krawędzią połączeniową, odpływ pionowy. Z wyjmowanym syfonem. z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, przykręcaną, klasa K ,00 Przepustowość 1,8 l/s Wybranie 180 x 180 mm PN EN 3 e Qualität KESSEL zalety Ecoguss Brak korozji Szczelność i bezproblemowe czyszczenie Pokrywa i syfon mogą być w każdej chwili wyjmowane i ponownie zakładane. Zapewniona jest trwała szczelność na lata. Wzorowa higiena Efekt samoczyszczenia dzięki zastosowaniu bezkorozyjnej i gładkiej powierzchni. Metaliczne tworzywo kompozytowe Łatwa zabudowa za pomocą nowego mocowania wpustu Quick-Fit - nie jest już potrzebne wypełnienie nawierceń. Dodatkowa izolacja dźwiękowa i zamknięcie nieprzepuszczające dymów. Z przyłączem rury SML Nie są już potrzebne elementy przejściowe! Opcjonalnie z wkładem przeciwpożarowym Fire-Kit / do wpustów pionowych. Zminimalizowane wiercenie otworów Ø 160 mm 2/3 oszczędności kosztów Wyrównanie potencjałów nie jest już konieczne Odporność na kwasy i zasady zawarte w ściekach Wysoka odporność na pęknięcia Możliwość stosowania także (krótkotrwale) w przypadku gorącego bitumu 7

10 Wpusty podłogowe Practicus z dociskowym kołnierzem uszczelniającym. System Korpus Nasadki Możliwe kombinacje Przepustowość 1,8 l/s, Wys. zamknięcia wodnego 50 mm Korpus Practicus z dociskowym kołnierzem uszczelniającym z syfonem Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka Nasadka Ø max max B B Ø z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3, przykręcaną. Nr art Ø Kombinacje korpusu i nasadki. Produkty kompletne. Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Inne kombinacje poszczególnych elementów oraz osprzętu patrz system modułowy strony

11 Wpusty podłogowe Practicus z krawędzią połączeniową. System Korpus Nasadki Możliwe kombinacje Przepustowość 1,8 l/s, Wys. zamknięcia wodnego 50 mm Korpus Practicus z krawędzią połączeniową z syfonem Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka do uszczelniania płynnymi masami izolacyjnymi Nasadka Nasadka B 50 B max max Ø z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką Design wzór szczelinowy x mm i ramą ze stali nierdzewnej V2A, klasa L 15, z systemem Lock & Lift Nr art z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3, przykręcaną. Nr art Kombinacje korpusu i nasadki. Produkty kompletne. Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Nr art , , , , ,00 Inne kombinacje poszczególnych elementów oraz osprzętu patrz system modułowy strony

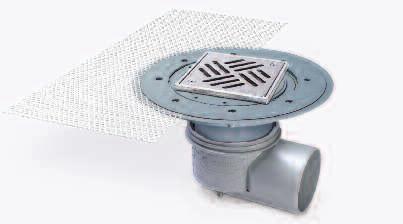

12 und überwacht und überwacht und überwacht Wpusty podłogowe Practicus. System Produkty kompletne Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN Rys. przedstawia art. nr Przepustowość 1,8 l/s Wybranie 180 x 180 mm 150 Ø min. 20 max. 76 Wpust podłogowy Practicus, z krawędzią połączeniową. Z wyjmowanym syfonem. 1. z kratką szczelinową 138 x 138 mm z tworzywa sztucznego, czarną, klasa K 3 2. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3 3. z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K PN EN 3 e Qualität 231,00 305,00 232,00 Rys. przedstawia art. nr Przepustowość 1,8 l/s Wybranie 220 x 180 mm min. 20 max Wpust podłogowy Practicus, z krawędzią połączeniową. Z wyjmowanym syfonem. 1. z kratką szczelinową 138 x 138 mm z tworzywa sztucznego, czarną, klasa K 3 2. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K 3 3. z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K , , ,00 PN EN 3 e Qualität min. 30 max. 105 Przepustowość 1,8 l/s Wybranie 180 x 180 mm Ø Ø135 Wpust podłogowy Practicus, z kołnierzem do uszczelnień klejonych. Z wyjmowanym syfonem. z kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, przykręcaną, klasa K 3 PN EN e Qualität 521,00 Wpusty stropowe Practicus 50// Samoczyszczenie dzięki niekorodującej i gładkiej powierzchni Wysoka przepustowość nawet do 1,8 l/s Obrotowa pokrywa/nasadka Struktura plastra miodu umożliwia perfekcyjne umieszczenie w betonie Idealny do podłączenia do rur z tworzywa sztucznego 10

13 Wpusty podłogowe der Ultraflache. System Produkty kompletne Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN Wpust łazienkowy Der Ultraflache, z bocznym dopływem, z kołnierzem do uszczelnień klejonych. Z wyjmowanym syfonem ,00 Przepustowość 1,0 l/s Wybranie 350 x 350 mm z kratką szczelinową x mm i ramą ze stali nierdzewnej V2A, klasa K3. Minimalną wysokość zabudowy 92 mm osiągnąć można przez przycięcie nasadki. Wpust łazienkowy Der Ultraflache z kołnierzem Przepustowość 1. 0,6 l/s ,0 l/s Wybranie 300 x 300 mm do uszczelnienia płynnymi masami uszczelniającymi, 2,5, Z wyjmowanym syfonem. z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K3. Minimalną wysokość zabudowy 69 mm osiągnąć można przez przycięcie nasadki ,00 182,00 1 Ø Wpust łazienkowy Der Ultraflache z krawędzią połączeniową , 2,5 1. z wyjmowanym syfonem z kratką ze wzorem szczelinowym x mm i ramą ze stali nierdzewnej V2A, z systemem Lock & Lift, klasa L Z syfonem Multistop, z kratką szczelinową ze stali nierdzewnej V2A, x mm, klasa K3. Minimalną wysokość zabudowy 85 mm osiągnąć można przez przycięcie nasadki. 1. Wpusty łazienkowe Der Ultraflache Idealne do remontów budynków Z krawędzią przyłączeniową Z kołnierzem do uszczelnień płynnymi masami izolacyjnymi Obrotowa nasadka Teraz także 50 Wys. zabudowy 69 mm łącznie z pokrywą Wys. zabudowy 54 mm Do górnej krawędzi kołnierza Przepustowość ,0 l/s ,9 l/s Wybranie 250 x 300 mm ,00 364,00 Wpust łazienkowy Der Ultraflache z kołnierzem do uszczelnień płynnymi masami izolacyjnymi. Min. wys. zabudowy tylko 69 mm. 11

14 25 Wpusty podłogowe Ecoguss, Practicus i der Ultraflache Odwodnienia punktowe. System System modułowy Nasadka do wykładzin PVC Nasadki do uszczelniania płynnymi masami izolacyjnymi Variofix max max. 21 ze stali nierdzewnej V2A z kratką Ø 133 mm ze stali nierdzewnej z kratką szczelinową/ramą 138 mm V2A, klasa L 15, przykręcaną. ze stali nierdzewnej V2A, klasa L 15, przykręcaną. do grubości podłogi 1-4mm Do grubości płytek 8-16 mm. Nr art V2A, cena na zapytanie Nr art , cena 585,00 z pokrywą do wklejenia płytki mm z tworzywa sztucznego i ramą ze stali nierdzewnej V2A, klasa K 3, z systemem ryglującym. Nr art , cena 480,00 Nasadki 150, do wklejenia płytki z kratką szczelinową z kratką szczelinową 138 mm, z kratką szczelinową mm, z tworzywa sztucznego, i ramą 138 mm ze stali klasa K 3, i ramą 138 mm ze stali klasa K 3 nierdzewnej V2A ze stali nierdzewnej V2A, kratka poślizgową, przykręcaną, ze stali z tworzywa, czarna nierdzewnej V2A, przeciw- z ramą z ramą przykręcaną, klasa L 15 Nr art przykręcaną szczelinowa klasa L 15 nierdzewnej V2A sztucznego Cena 430,00 Nr art Nr art Nr art Nr art Nr art Cena 151,00 Cena 58,00 Cena 366,00 Cena 337,00 Cena 177,00 Osprzęt z kratką szczelinową mm ze stali nierdzewnej V2A, klasa K3, Nr art Cena 91,00 30 Kołnierz do uszczelnień klej. z przeciwkołnierzem, Ø 348 mm (również do uszczelnień łączonych) Nr art , cena 143,00 Mata uszczelniająca pasuje do art Nr art , cena 26,00 Korpusy Ecoguss Z wyjmowanym syfonem 12 B Ø Dociskowy kołnierz uszczeln. ze stali nierdzewnej V2A, Ø 273 mm, Nr art. 48 2, cena 318,00 Taśma elastomerowa z NBR pasuje do art Nr art , cena 213,00 Wszystkie korpusy: Przepustowość 1,8 l/s Wys. zamkn. wodn. 50 mm B Nr art PLN 9,00 480,00 480,00 699,00 231,00 272,00 297,00 597,00 Kołnierz do uszczelnień klejonych bez przeciwkołnierza Nr art. 48 9, cena 52,00 Der Ultraflache Ø Ø /, Z wyjmowanym syfonem 50 Nr art. 45 0, Cena,00 Nr art Cena,00 50 Przedłużka z PP, z uszczelką wargową bez bocznego dopływu Nr art , cena 81,00 z bocznym dopływem Nr art , cena 91,00 perforowana Nr art P, cena 114,00 Przepustowość 1,0 l/s *) Wys. zamknięcia wodnego 30 mm 69 * Według normy PN EN 3 z nadpiętrzeniem 20 mm Ø , Z wyjmowanym syfonem z bocznym dopływem, Nr art. 45 1, Cena,00

15 Wpusty podłogowe Ecoguss, Practicus i der Ultraflache Odwodnienia punktowe System System modułowy Nasadki do uszczelniania płynnymi masami izolacyjnymi Variofix z kratką Design 312 max. 23 Kratki Design z Lock & Lift mm i rama ze stali nierdzewnej V2A, klasa K 3 / L 15. Do grubości płytek 8-21 mm, z systemem / bez systemu Lock & Lift szczelin. (Kl. L 15) Oval (Kl. L 15) Spot (Kl. K 3) Cross (Kl. K 3) Festival (Kl. K 3) Parade (Kl. K 3) Slot (Kl. K 3) nr art cena 429,00 469,00 445,00 445,00 445,00 445,00 445,00 Sticks (Kl. K 3) ,00 bez Lock & Lift nr art. cena , , , , , , , ,00 Nasadki z kratką Design Kratki design mm i ramą ze stali nierdzewnej V2A, klasa K 3 / L 15 z systemem/bez systemu Lock & Lift szczelin. (Kl. L 15) Oval (Kl. L 15) Spot (Kl. K 3) Cross (Kl. K 3) Festival (Kl. K 3) z Lock & Lift nr art cena 344,00 385,00 366,00 366,00 366,00 Parade (Kl. K 3) ,00 Slot (Kl. K 3) ,00 Sticks (Kl. K 3) ,00 bez Lock & Lift nr art. cena , , , , , , , , mm 166 Multistop Z zabezpieczeniem przed pianą i robactwem Sitko z tworzywa sztucznego Nr art Cena 45,00 Nr art Cena 144,00 Osadnik Nr art , Cena 51,00 Korpusy Der Ultraflache Syfon do wszystkich nasadek System, wys. zamkn. wod. 50 mm Nr art Cena 84,00 Przepustowość - 0,6 l/s *) 50-1,0 l/s *) Wys. zamknięcia wodnego 30 mm z kołnierzem do uszczelnień płynnymi masami izolacyjnymi, Z wyjmowanym syfonem, 50, Nr art. 45 7, cena,00 Nr art , cena,00, * Według normy PN EN 3 z nadpiętrzeniem 20 mm Wkład przeciwpoż. Fire-Kit Ø 76 mm, do wpustów pionowych Ecoguss / Practicus z syfonem 50//80 Nr art. 48 Nr art Cena 494,00 Cena 445,00 Practicus z PP Z wyjmowanym syfonem Ø135 Obudowa izolacyjna pasuje do korpusów Ecoguss i Practicus Nr art Cena 519,00 B Wszystkie korpusy: Przepustowość 1,8 l/s Wys. zamkn. wodn. 50 mm B Mocowanie wpustu Quick-Fit pomoc przy zabudowie dla Ecoguss i Practicus z odpływem pionowym z ochroną ppoż. Nr art , cena na zapytanie bez ochrony ppoż. Nr art , cena 142,00 Nr art Cena 185,00 160,00 149,00 138,00 1,00 149,00 13

16 mm 85 mm mm 85 mm 80 mm 65 mm 80 mm 65 mm Prysznicowe odpływy liniowe Linearis, Linearis Comfort Linearis Compact, System Produkty Produkt Wielk. nom. Nr art. Cena kat. netto PLN Prysznicowy odpływ liniowy Linearis Compact z pokrywą i ramą ze stali nierdzewnej V2A (po odwróceniu pokrywy mogą zostać wklejone płytki), klasa K3. 60 mm L: 300 / 450 / 550 / 650 mm 35 mm Długości od 300 do 650 mm z korpusem, 50, odpływ boczny 2,5, z syfonem, wysokość zamknięcia wodnego 22 mm 300 mm 450 mm 550 mm 650 mm , , , ,00 60 mm L: 750 / 850 / 950 / 1050 / 1150 mm 35 mm przepustowość 30 l/min bez nadpiętrzenia przepustowość 36 l/min z nadpiętrzeniem 10 mm Nóżki montażowe w komplecie 750 mm 850 mm , ,00 50 Długości od 750 do 1150 mm Wysokość zabudowy: tylko 80 mm 950 mm 1050 mm 1150 mm , , ,00 Odpływ prysznicowy Linearis Comfort Z korpusem, 50, z syfonem, wysokość zamknięcia wodnego 22 mm z pokrywą i ramą ze stali nierdzewnej V2A (po odwróceniu pokrywy można wkleić płytki), klasa K mm 850 mm 950 mm 1050 mm 1150 mm , , , , ,00 L: 750 / 850 / 950 / 1050 / 1150 mm mm 66 mm Przepustowość 60 l/min bez nadpiętrzenia, 63 l/min z nadpiętrzeniem 10 mm Nóżki montażowe w komplecie Odpływ prysznicowy Linearis Comfort Light L: 750 / 850 / 950 / 1150 mm Z korpusem, 50, odpływ boczny z syfonem, wys. zamknięcia wodnego 22 mm niewymagająca konserwacji technologia indukcyjna i podświetlenie LED białe (inne kolory na zamówienie), kabel zasilający 15 m, obciążenie do kg 750 mm 850 mm 950 mm 1150 mm IC IC IC IC 6 083, , , ,00 35 mm mm Przepustowość 60 l/min bez nadpiętrzenia, 63 l/min z nadpiętrzeniem 10 mm Nóżki montażowe w komplecie Prysznicowy odpływ liniowy Linearis Basic z tworzywa sztucznego, z ramą z tworzywa sztucznego i pokrywą ze stali nierdzewnej V2A z kołnierzem do uszczelnień płynnymi masami uszczelniającymi, z otworem rewizyjnym z powierzchnią do wklejenia płytki i systemem ryglowania z korpusem wpustu Der Ultraflache 50, odpływ boczny 2,5 wysokość zamknięcia wodnego 30 mm, z syfonem, przepustowość 24 l/min z nadpiętrzeniem 10 mm, 750 mm B 850 mm B 950 mm B 844,00 876,00 909,00 Nóżki montażowe w komplecie 14

17 Prysznicowe odpływy liniowe Linearis. System System modułowy W razie potrzeby wybierz jeden lub więcej elementów osprzętu: Kołnierz do uszczelnień klejonych z przeciwkołnierzem nr art cena 143,00 Ø 348 Sitko na zanieczyszczenia z tworzywa sztucznego nr art. 48 0, cena 45,00 Pasuje do odpływu Linearis Basic 14 Ø Kołnierz uszczelniający dociskowy ze stali nierdzewnej V2A nr art cena 318,00 Kołnierz do uszczelnień klejonych bez przeciwkołnierza 30 Mocowanie wpustu Quick-Fit jako pomoc przy zabudowie dla Ecoguss i Practicus, z odpływem pionowym bez ochrony przeciwpożarowej nr art , cena 142,00 z ochroną przeciwpożarową nr art , cena na zapytanie Syfon 166 nr art. 48 9, cena 52,00 wysokość zamknięcia wodnego 22 mm nr art , cena 73, Wkład przeciwpożarowy Fire-Kit do odpływów pionowych 50//80 nr art. 48 nr art cena 494,00 cena 445,00 tylko w połączeniu z syfonem nr art Przedłużka z PP wysokość zamknięcia wodnego 50 mm nr art , cena 67,00 Pasuje wyłącznie do odpływu prysznicowego Linearis Compact / Comfort Multistop pasuje wyłącznie do odpływu prysznicowego LinearisCompact / Comfort nr art. 48 0, cena 144, z uszczelką wargową bez bocznego dopływu nr art cena 81,00 z bocznym dopływem 50 nr art cena 91, Nie pasuje do korpusów Der Ultraflache Sitko na zanieczyszczenia pasuje wyłącznie do odpływu prysznicowego Linearis Compact / Comfort nr art , cena 49,00 Multistop 116 jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Ø 48 cena 144,00 Pasuje do odpływu Linearis Basic 15

18 Prysznicowe odpływy liniowe Linearis. System System modułowy Korpusy Korpus Ecoguss odporny na działanie wysokich temperatur, z wyjmowanym syfonem. Wszystkie korpusy: Przepustowość 1,8 l/s Wys. zamkn. wodn. 50 mm B B 50 nr art cena 9,00 nr art cena 480,00 80 nr art cena 480,00 nr art cena 699,00 Ø nr art cena 231,00 nr art cena 272,00 80 nr art cena 297,00 nr art cena 597,00 Korpus Practicus z PP Z wyjmowanym syfonem B B 50 nr art cena 185,00 nr art cena 160,00 nr art. 45 cena 149,00 Korpus Der Ultraflache Wszystkie korpusy: Przepustowość 1,0 l/s Wys. zamkn. wodn. 30 mm Ø Ø nr art cena 138,00 nr art cena 1,00 nr art cena 149,00 Ø150 2,5, 50/ Z wyjmowanym syfonem. Dopływ boczny odpływ boczny 2,5, 50 nr art cena,00 227, 50 nr art cena,00 Ø , nr art cena,00 Przy połączeniu z nasadką Linearis Comfort z korpusu der Ultraflache należy wyjąć syfon! Nasadki Nasadka Linearis Comfort L: 750 / 850 / 950 / 1050 / 1150 mm z syfonem, wys. zamknięcia wodnego 50 mm z pokrywą i ramą ze stali nierdzewnej V2A (po odwróceniu pokrywy można wkleić płytki), klasa K 3 Przepustowość 60 l/min bez nadpiętrzenia 63 l/min z nadpiętrzeniem 10 mm 35 mm 750 mm 850 mm 950 mm 1050 mm 1150 mm S S S S S 1 895, , , , ,00 66 mm Nóżki montażowe w komplecie Nasadka Linearis Comfort Light L: 750 / 850 / 950 / 1150 mm z syfonem, wys. zamknięcia wodnego 50 mm niewymagająca konserwacji technologia indukcyjna i podświetlenie LED białe (w innych kolorach na zapytanie), kabel zasilający 15 m, obciążenie do kg 35 mm 66 mm Przepustowość 60 l/min bez nadpiętrzenia 63 l/min z nadpiętrzeniem 10 mm Nóżki montażowe w komplecie 750 mm 850 mm 950 mm 1150 mm IC IC IC IC 6 044, , , ,00 16

19 Zalety produktów Odpływy liniowe System Odpływy liniowe Linearis Compact 36 l /min nadpiętrzenie tylko 10 mm Odpływ prysznicowy, System Linearis Compact strona 14 Minimalna głębokość zabudowy 80 mm Wysokość zabudowy do kołnierza tylko 65 mm! Zabudowa przy ścianie lub od strony pomieszczenia Przy zabudowie od strony ściany nóżki mogą zostać skrócone po lewej lub po prawej stronie. Łatwe czyszczenie i prosta konserwacja Długości: 300 mm, 450 mm, 550 mm, 650 mm, 750 mm, 850 mm, 950 mm, 1050 mm, 1150 mm. igieniczna konstrukcja korpus i nasadka wykonane jako jedna część Przepustowość z przeciwspadkiem maks. do 36 l/min. przy nadpiętrzeniu 10 mm. Zwiększenie przepustowości do 54 l/min. przy zastosowaniu syfonu Multistop Pokrywa i rama ze stali nierdzewnej. Odpływy liniowe Linearis Comfort 63 l /min nadpiętrzenie tylko 10 mm Odpływ prysznicowy, System Linearis Comfort strona 14 Minimalna głębokość zabudowy 93 mm Rama i nasada regulowane na wysokość. Dopasowanie do wysokości podłogi od 8 do 22 mm Wysokość zabudowy do kołnierza tylko 85 mm! Wzorowa higiena gładka i łatwa do czyszczenia powierzchnia zapewnia efekt samoczyszczenia Długości:750 mm, 850 mm, 950 mm, 1050 mm, 1150 mm. Zabudowa przy ścianie lub od strony pomieszczenia W przypadku zabudowy przy ścianie nóżki można dowolnie odchylić. Seryjne blokowanie pokrywy Nadaje się do stosowania w przypadku kamienia naturalnego do grubości 20 mm. Pokrywę można odwrócić i wykleić płytkami Opcjonalnie Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem Opcjonalnie sitko na zanieczyszczenia 17

20 Odpływ ścienny Scada bez podświetlenia LED Odpływ ścienny Pokrywy Odpływ ścienny Scada bez podświetlenia LED do odwadniania powierzchni podłogi w pomieszczeniach Pokrywa odpływu Scada, do wklejenia płytek z ramą ze stali nierdzewnej Pokrywa odpływu Scada, stal nierdzewna V2A Pokrywa odpływu Scada, Wave Pokrywa odpływu Scada, stal nierdzewna V2A z syfonem, z kołnierzem do uszczelnień płynnymi masami izolacyjnymi Korpus zgrzewany króciec odpływowy 50 możliwość przyłączenia odpływu z przodu, z boku po lewej stronie lub z boku po prawej stronie szerokość x wysokość 296 x 61 mm Do podłóg z płytkami do 10 mm, możliwość wklejenia płytki ściennej do 10 mm szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm szerokość x wysokość 312 x 67 mm Do podłóg z płytkami do 17 mm Przepustowość 30 l/m, Wysokość zamknięcia wodnego 22 mm Korpus Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej) nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN 1 = górna krawędź kołnierza 65 - mm 2 = górna krawędź płytki mm 3 = całkowita wysokość mm Moduł do zabudowy 900 x 200 mm Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej) nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN Moduł do zabudowy 0 x 200 mm Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej) nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN 18

21 Odpływ ścienny Scada Dane do zamawiania wersji z podświetleniem LED Odpływ ścienny Pokrywy Odpływ ścienny Scada z podświetleniem LED do odwadniania powierzchni podłogi w pomieszczeniach z syfonem, z kołnierzem do uszczelnień płynnymi masami izolacyjnymi Pokrywa odpływu Scada, Pokrywa odpływu Scada, Pokrywa odpływu Scada, Pokrywa odpływu Scada, do wklejenia płytek z ramą ze stali nierdzewnej stal nierdzewna V2A Wave stal nierdzewna V2A Korpus zgrzewany króciec odpływowy 50 możliwość przyłączenia odpływu z przodu, z boku po lewej stronie lub z boku po prawej stronie Przepustowość 30 l/m, Wysokość zamknięcia wodnego 22 mm szerokość x wysokość 296 x 61 mm Do podłóg z płytkami do 10 mm możliwość wklejenia płytki ściennej do 10 mm szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm szerokość x wysokość 312 x 67 mm Do podłóg z płytkami do17 mm Korpus z podświetleniem LED w kolorze: Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej) LED czerwony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED zielony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED niebieski nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED RGB nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN Moduł do zabudowy 900 x 200 mm z podświetleniem LED w kolorze: Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy modułowej) LED czerwony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED zielony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED niebieski nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED RGB nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN Moduł do zabudowy 0 x 200 mm z podświetleniem LED w kolorze: Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej) LED czerwony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED zielony nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED niebieski nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN LED RGB nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN nr art ,00 PLN 19

22 Odpływ ścienny Scada Osprzęt Produkt Opis Nr art. Cena PLN Płyta ze spadkiem* ze zintegrowanym spadkiem z 3 stron 900 x 900 x 80mm (LxBx) 0 x 0 x 85 mm (LxBx) , ,00 L B *do zabudowy modułowej Zestaw montażowy* składający się z kleju i taśmy uszczelniającej ,00 *do zabudowy modułowej Płyta gipsowa do stelażu montażowego* z klejem montażowym ,00 wysokość 300 mm szerokość 623 mm *do zabudowy lekkiej 123 Multistop ,00 38 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem 116 Sitko na zanieczyszczenia ,00 Odpływ ścienny Scada Części zamienne Pokrywa odpływu Scada, do wklejenia płytek z ramą ze stali nierdzewnej szerokość x wysokość 296 x 61 mm Do podłóg z płytkami do 10 mm, możliwość wklejenia płytki ściennej do 10 mm ,00 Pokrywa odpływu Scada, stal nierdzewna V2A szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm ,00 Pokrywa odpływu Scada, Wave szerokość x wysokość 312 x 74 mm Do podłóg z płytkami do 10 mm ,00 Pokrywa odpływu Scada, stal nierdzewna V2A szerokość x wysokość 312 x 67 mm Do podłóg z płytkami do 17 mm ,00 20

23 Wpusty łazienkowe Der Superflache, System Produkt max z krawędzią połączeniową Dopasowywana nasadka elastyczny odpływ Opis produktu Wpust łazienkowy KESSEL Der Superflache z PP, niskoszumowy, 50 elastyczny króciec odpływu Z wyjmowanym syfonem. Z dopływem bocznym ze stałą uszczelką wargową. Z nasadką z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K3 Produkty Wielk. nom. Nr art. Cena kat. netto PLN ,00 Przepustowość 0,8 l/s Wybranie 260 x 180 mm do uszczelnień płynnymi masami izolacyjnymi Ø 312 Ø max min. 45 max. Dopasowywana pokrywa/ nasadka elastyczny odpływ Wpust łazienkowy KESSEL Der Superflache z PP, niskoszumowy, 50 elastyczny króciec odpływu Z wyjmowanym syfonem. Z dopływem bocznym ze stałą uszczelką wargową. Z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix 1. z kratką ze wzorem owalu x mm i ramą ze stali nierdzewnej V2A, dla grubości płytek 8-21 mm, klasa L15, z systemem Lock & Lift KESSEL. 2. z kratką szczelinową standardową 95 x 95 mm ze stali nierdzewnej V2A, dla grubości płytek 6-14 mm, klasa K , ,00 Przepustowość 0,8 l/s. Wybranie 260 x 180 mm Zabudowa KESSEL - Zalety Rys. pokazuje art. nr Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, regulowana wysokość Poziome dopasowanie kratki do wzoru płytek Minimalna wysokość zabudowy elastyczny odpływ Niski poziom hałasu Trwałe uszczelnienie dzięki stałej uszczelce wargowej Elastyczny króciec odpływowy nieprzenoszący hałasu. Szybkie i łatwe czyszczenie, wyjmowany syfon Możliwe wersje: z 1 lub z 3 dopływami Wpust podłogowy KESSEL Nasadka z kratką Kołnierz do uszczelnień klejonych 21

24 und überwacht und überwacht Wpusty łazienkowe Classic, System Produkt do uszczelnień płynnymi masami izolacyjnymi Dopasowywana pokrywa/ nasadka Opis produktu Wpust łazienkowy KESSEL Classic Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Ze stałą uszczelką wargową z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z kratką ze wzorem owalu x mm i ramą ze stali nierdzewnej V2A, dla grubości płytek 8-21 mm, z systemem Lock & Lift, klasa L15 Produkty Wielk. nom. Nr art Cena kat. netto PLN 611,00 597,00 596,00 662,00 Nr art Wybranie 220 x 180 mm Przepustowość 0,9 l/s. KESSEL Gmb DIN EN3 PN EN 3 e Qualität z kołnierzem do uszczelnień klejonych Wpust łazienkowy KESSEL Classic ,00 318,00 Nr art Wybranie 180 x 180 mm Przepustowość 0,8 l/s Dopasowywana nasadka Ø min. 20 max. 60 Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. ze stałą uszczelką wargową z kołnierzem do uszczelnień klejonych i przeciwkołnierzem Z nasadką z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K3 KESSEL Gmb DIN EN3 PN EN 3 e Qualität ,00 318,00 z krawędzią połączeniową 90 w max. 60 Wpust łazienkowy KESSEL Classic Z wyjmowanym syfonem, wys. zamknięcia wodnego 50 mm. ze stałą uszczelką wargową Z nasadką z kratką szczelinową x mm ze stali nierdzewnej V2A, klasa K ,00 217,00 106,00 217,00 Nr art Wybranie 180 x 180 mm Przepustowość 0,8 l/s. 22

25 Wpusty łazienkowe Classic, System Produkt Opis produktu Produkty Wielk. nom. Nr art. Cena kat. netto PLN z krawędzią połączeniową 130 Dopasowywana nasadka min. 25 max. 90 Wpust łazienkowy KESSEL Classic Z wyjmowanym syfonem, wys. zamknięcia wodnego 50 mm. ze stałą uszczelką wargową Z nasadką z pokrywą do przyklejania płytek x mm z tworzywa sztucznego, z systemem ryglującym, klasa K ,00 342,00 248,00 342,00 90 Nr art Wybranie 180 x 180 mm Przepustowość 0,8 l/s. 185 z krawędzią połączeniową Wpust łazienkowy KESSEL Classic ,00 Nr art Wybranie 180 x 180 mm Przepustowość 0,8 l/s min. 25 max. 90 Z wyjmowanym syfonem, wys. zamknięcia wodnego 50 mm. ze stałą uszczelką wargową Z nasadką z pokrywą do przyklejania płytek x mm z tworzywa sztucznego i ramą ze stali nierdzewnej V2A oraz systemem ryglującym, klasa K ,00 z krawędzią połączeniową Wpust łazienkowy KESSEL Classic ,00 w150 Z wyjmowanym syfonem, wys. zamknięcia wodnego 50 mm. ze stałą uszczelką wargową Z nasadką , z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej V2A, klasa K3 Nr art Wybranie 180 x 180 mm Przepustowość 0,9 l/s. 23

26 Wpusty łazienkowe Classic i Der Superflache Odpływy liniowe Linearis. System System modułowy Nasadki do uszczelniania płynnymi masami izolacyjnymi Variofix 312 max max max. 21 z kratką szczelinową Standard 95 mm ze stali nierdzewnej V2A, klasa K 3. Do grubości płytek 6-14 mm. Nr art Cena 346,00 z kratką szczelinową 150 mm i ramą ze stali nierdzewnej V2A, klasa L 15, przykręcaną. Do grubości płytek 8-16 mm. Nr art Cena 488,00 z pokrywą do wklejenia płytki mm z tworzywa sztucznego i ramą ze stali nierdzewnej V2A, klasa K 3, z systemem ryglującym. Nr art Cena 480,00 Nasadki 25 z PA, do wklejenia płytki mm, z tworzywa sztucznego, klasa K 3 z ramą ze stali nierdzewnej V2A z ramą z tworzywa sztuczn. z kołnierzem zaciskowym i białym rusztem szczelinowym, z tworzywa sztucznego, Ø mm, klasa K 3. Nr art Cena 167,00 Osprzęt z kratką szczelinową Standard mm ze stali nierdzewnej V2A, klasa K 3. Nr art Cena 89,00 Nr art Cena 337,00 Nr art Cena 177, Kołnierz do uszczelnień klejonych z przeciwkołnierzem również do uszczelnień łączonych Nr art Cena 92,00 Taśma elastomerowa z PVC Nr art Cena 81,00 z EPDM Nr art Cena 143, mm Łącznik z PP, z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej V2A, szerokość kołnierza 63 mm Nr art , cena 382,00 Taśmy z PVC i EPDM nie nadają się do zgrzewanych połączeń bitumowych. Łącznik, z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem Nr art Cena 161,00 Mata uszczelniająca pasuje do art Nr art A Cena 27,00 Kołnierz do uszczelnień klejonych i folia uszczelniająca zamontowana folia z PVC 0 x 0 mm nr art Cena 634, x 2000 mm Nr art Cena 823,00 folia uszczelniająca z PVC (bez perforacji) 1800 x 2000 mm Nr art Cena 387,00 Korpus Przepustowość 0,8 l/s *) Wys. zamkn. wodn. 50 mm Ø156 Ø129 Ø156 Ø Classic 184 * Według PN EN 3 - nadpiętrzenie 20 mm 50 Nr art. 150 Nr art. 1 z syfonem Cena. 92,00 115,00 Nr art. 250 Nr art. 2 Cena 92,00 115,00 50 Nr art. 151 Nr art. 171 bez syfonu Cena 81,00 103,00 Nr art. 251 Nr art. 271 Cena 81,00 103,00 24

27 Wpusty łazienkowe Classic i Der Superflache System System modułowy Nasadki do uszczelniania płynnymi masami izolacyjnymi Variofix 312 max max. 23 z kratką Design ze wzorem szczelinowym mm i ramą ze stali nierdzewnej V2A, klasa L 15. Do grubości płytek 8-21 mm, System Lock & Lift. Nr art Cena 429,00 z kratką Design Oval mm i ramą ze stali nierdzewnej V2A, klasa L 15. Do grubości płytek 8-21 mm, System Lock & Lift. Nr art Cena 468, z kratką szczelinową z kratką Design ze wzorem z kratką Design ze wzorem mm i ramą ze stali szczelinowym mm owalu mm i ramą nierdzewnej V2A, klasa L 15, i ramą ze stali nierdz. V2A, ze stali nierdz. V2A, klasa L 15. antypoślizgowa. klasa L 15. System Lock & Lift. System Lock & Lift. Nr art Cena 544,00 Nr art Cena 344,00 Nr art Cena 392,00 z zamkniętą szczelnie pokrywą ze stali nierdzewnej V2A, 150 mm przykręcaną, bez uszczelki, klasa K3 Nr art G Cena 246, Nasadki Osprzęt z kratką szczelinową standard. 138 mm ze stali nierdzewnej V2A, klasa K3, przykręcaną. Nr art Cena 89, Przedłużka, z uszczelką wargową Nr art Cena 81,00 perforowana, z uszczelką wargową Nr art P Cena 114,00 Korpus Multistop zabezpieczenie przed pianą, nieprzyjemnymi zapachami i robactwem Nr art Cena 131,00 Sitko z tworzywa sztucznego, Ø 108 mm Nr art Cena 35,00 Przepustowość 0,8 l/s Wys. zamkn. wodn. 30 mm Osadnik z tworzywa sztucznego Nr art Cena 41,00 Kształtka redukcyjna z uszczelką 50 50/ Nr art Cena 37,00 50/ Nr art Cena 26,00 32 Ø 32 Ø Der Superflache z PP 50, z syfonem bez dopływu bocznego Nr art Cena 130,00 jeden dopływ boczny Nr art Cena 130,00 trzy dopływy boczne Nr art Cena 143,00 25

28 und überwacht und überwacht und überwacht Wpusty parkingowe Ecoguss, System / Na zewnątrz budynków Produkty Produkt z dociskowym kołnierzem uszczelniającym Nr art Przepustowość 4,5 l/s min. 57 max. 113 Opis produktu Wpust parkingowy KESSEL Ecoguss z tworzywa Ecoguss, odpływ pionowy, do podłączenia do rury SML według DIN Z osadnikiem. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej z nasadką kwadratową z tworzywa Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 234 mm, z systemem Lock & Lift klasa B. Wielk. nom. Nr art PN EN 124/PN EN 3 Cena kat. netto PLN 1 6, ,00 e Qualität wpust do podłączenia do rury, kwadratowy Nr art Przepustowość 4,5 l/s Wybranie Ø 215 mm Wpust parkingowy KESSEL Ecoguss, kwadratowy z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego przyłączenia do rury SML według DIN Z osadnikiem. z nasadką kwadratową z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowymø 234 mm, z systemem Lock & Lift klasa B PN EN 124/PN EN 3 860,00 865, e Qualität wpust do podłączenia do rury, okrągły Nr art Przepustowość 4,5 l/s Wybranie Ø 215 mm Wpust parkingowy KESSEL Ecoguss, okrągły z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego podłączenia do rury SML według DIN Z osadnikiem. z nasadką okrągłą z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłą kratką szczelinową Ø 234 mm, z systemem Lock & Lift, klasa B PN EN 124/PN EN 3 860,00 865, e Qualität Osprzęt do wpustów parkingowych Ecoguss Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art , cena 81,00 z bocznym dopływem nr art , cena 91,00 Przedłużka z PP perforowana z uszczelką wargową nr art P cena 114, Ø150 Ø Ø150 Ø156 Ø Mocowanie Quick-Fit Quick-Fit, uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. z ochroną przeciwpożarową nr art , cena na zapytanie bez ochrony przeciwpożarowej nr art , cena 142, Syfon dzwonowy z tworzywa sztucznego wys. zamknięcia wodnego 50 mm nr art , cena 55,00 39 Wkład przeciwpożarowy Fire-Kit* dla korpusów Ecoguss, odpływ pionowy nr art. 48, cena 494,00 Ø Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art , cena 144,00 * tylko w połączeniu z syfonem nr art

29 und überwacht Wpusty podwórzowe, System 200 Na zewnątrz budynków Produkty Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN z nasadką z Ecoguss, klasa B Nr art B Przepustowość 4,5 l/s 258 od do 150 Wpust podwórzowy KESSEL Ecoguss 200 z korpusem z tworzywa sztucznego i nasadką z tworzywa Ecoguss odpływ Nasada z ramą nośną kwadratową ruszt szczelinowy klasy B z tworzywa Ecoguss z systemem Lock & Lift, z osadnikiem. : B 902,00 : 67922B 902,00 z nasadką z tworzywa sztucznego, klasa A 15 Nr art Przepustowość 4,5 l/s od do 150 wpust do podłączenia do rury kwadratowy / okrągły Nr art. 67 B Przepustowość 4,5 l/s Wpust podwórzowy KESSEL System 200 z tworzywa sztucznego odpływ boczny 2,5 odpływ pionowy, 2,5 Nasada z ramą nośną. ruszt szczelinowy klasy A 15 z tworzywa sztucznego Wpust podwórzowy KESSEL Ecoguss z tworzywa Ecoguss odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. z kwadratową ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B, z systemem Lock & Lift. : ,00 : ,00 PN EN 3 e Qualität 67 B 672, Opcjonalnie można zamontować syfon Multistop nr (str. 26). PN EN 3 z tworzywa sztucznego Wpust podwórzowy KESSEL Alrondo S 166, x pokrywa 200 x 200 mm z tworzywa sztucznego odpływ pionowy Ze zintegrowanym syfonem pokrywa 200 x 200 mm z okrągłym rusztem szczelinowym Ø 1 z tworzywa sztucznego przykręcanym Obciążenie do 2 ton. 27

30 und überwacht und überwacht Wpusty deszczowe, System 200 Na zewnątrz budynku Produkty Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN z osadnikiem Wpust deszczowy KESSEL ,00 Z tworzywa sztucznego,... 2,5, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wybranie 380 x 320 mm PN EN 752 e Qualität z osadnikiem Wpust deszczowy KESSEL z tworzywa sztucznego,..., przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany ,00 Wybranie 320 x 320 mm PN EN 3 e Qualität Przykłady zabudowy/ instalacja i zabudowa wpusty deszczowe System 200 Zabudowa Mocowanie do ściany - szkic zabudowy Rys. pokazuje nr art Wpust wody deszczowej KESSEL Syfon Łącznik Osadnik Pokrywa wlotowa wody deszczowej z rura ochronną 28

31 Wpusty deszczowe, wpusty podwórzowe System 200 Na zewnątrz budynku System modułowy Korpusy Korpus z tworzywa sztucznego Przepustowość 4,5 l/s 2,5 nr art , cena 244,00 nr art. 67 0, cena 244,00 Nasadki Nasadka z tworzywa Ecoguss z rusztem szczelinowym z tworzywa Ecoguss Ø 235 mm klasa B z systemem Lock&Lift nr art cena 686, Ruszt szczelinowy z tworzywa sztucznego klasy A15 / L15 nr art cena 149,00 Rama nośna z tworzywa sztucznego klasy A15 / L15 nr art cena 154,00 Pokrywa wpustu z tworzywa sztucznego z rurą ochronną nr art cena 167,00 Pokrywa z tworzywa sztucznego klasy A15 / L15, wodoszczelna nr art cena 205,00 Nasada z tworzywa sztucznego Płynna regulacja wysokości mm. nr art cena 143,00 Ruszt wpustu deszczowego z tworzywa sztucznego do dodatk. odwadniania powierzchni z rurą ochronną nr art cena 167,00 Osprzęt Łącznik z tworzywa sztucznego zwiększa wysokość o 2 mm nr art , cena 215,00 Syfon dzwonowy z PP wys. zamknięcia wodnego mm nr art. 27 1, cena 92,00 z bocznym dopływem nr art , cena 244,00 Syfon dzwonowy z PP wysokość zamknięcia wodnego mm nr art , cena 104,00 Osadnik z PE D nr art , cena 52,00 Multistop 200 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art , cena 180,00 Pasuje tylko do art , 67923B i 67922B Uszczelka wargowa nr art. 27 1, cena 65,00 Uszczelka wargowa Zabezpieczenie przed przesuwaniem nr art , cena 73,

32 und überwacht und überwacht Wpusty dachowe Ecoguss, System 200 Na zewnątrz budynku Produkty Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN z pojedynczym uszczelnieniem Wybranie Ø 3 mm 96,5 99, Ø Wpust dachowy KESSEL Ecoguss z pojedynczym uszczelnieniem z tworzywa Ecoguss, do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss PN EN 3 / DIN e Qualität 150 podgrzewany ,00 779,00 886,00 952,00 1 4, , , ,00 z podwójnym uszczelnieniem Wybranie Ø 3 mm 96,5 min. max , Ø Wpust dachowy KESSEL Ecoguss z podwójnym uszczelnieniem z tworzywa Ecoguss, do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss z nasadką z tworzywa Ecoguss 200, z dociskowym kołnierzem uszczelniającym i koszem na liście jako podwójnym uszczelnieniem PN EN 3 / DIN e Qualität 150 podgrzewany ,00 1 5, , , , , , ,00 Proste, oszczędne i zgodne z normą. Przykład przezbrojenia: uszczelnienie pojedyncze. Przed 2 usunięcie przeciwkołnierza 1 wyjęcie i usunięcie osłony przed żwirem 3 założenie pierścienia spiętrzeniowego, osprzęt, odpowiednio do, lub Wpust dachowy Ecoguss do odwadniania grawitacyjnego Po nachher : 35 mm nr art : 45 mm nr art Wpust dachowy Ecoguss z przelewem awaryjnym Po przezbrojeniu otrzymuje się wpust awaryjny z pojedynczym lub podwójnym uszczelnieniem z pierścieniem spiętrzeniowym 30

33 Wpusty dachowe Ecoguss, System 200 Na zewnątrz budynku System modułowy Osprzęt Pierścień spiętrzeniowy z Ecoguss do odwadniania awaryjnego Nasadka z ramą nośną i rusztem szczelinowym 200 x 200 mm ze stali nierdzewnej, przykręcaną : 35 mm nr art , cena 182,00 : 45 mm nr art , cena 207,00 nr art , cena 728, Pierścień dystansowy z Ecoguss do dopasowania osłony przed żwirem do wysokości żwiru Przedłużka z PP z uszczelką wargową nr art , cena 69, nr art , cena 81,00 Pokrywa ochronna na czas zabudowy z PP Przedłużka z PP nr art cena na zapytanie 252 perforowana z uszczelką wargową nr art P cena 114, Osadnik z PP nr art cena 44,00 Ø188 Obudowa izolacyjna niepalna, klasa A1 34,4 50,3 450 mm Multistop 200 jako ochrona przed nieprzyjemnymi zapachami, pianą i robactwem 200 do wpustów dachowych Ecoguss niepodgrzewanych, nr art , cena 790,00 do wpustów dachowych Ecoguss podgrzewanych, nr art , cena 686,00 do łącznika wpustów dachowych Ecoguss nr art , cena na zapytanie nr art cena 180,00 71 Łącznik z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem z tworzywa Ecoguss do zabudowy w betonie wodoszczelnym Pasuje tylko do wpustów Ecoguss z podwójnym uszczelnieniem. Osłona przed żwirem z tworzywa sztucznego nr art cena 129,00 nr art cena 916,00 31

34 Wpusty dachowe Na zewnątrz budynku Produkty Produkt Opis produktu Wielk. nom. Nr art. Cena kat. netto PLN z dociskowym kołnierzem uszczelniającym Wpust dachowy KESSEL z PP,, przepustowość 4,5 l/s ,00 Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. KESSEL Gmb DIN EN3 PN EN 3 z dwoma dociskowymi kołnierzami uszczelniającymi Wpust dachowy KESSEL z PP,, przepustowość 4,5 l/s ,00 Z podwójnym uszczelnieniem. Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. KESSEL Gmb DIN EN3 PN EN 3 28 W / 230 V Element grzejny dla wpustów 50, w skład zestawu wchodzą: - 1mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic 50 - mm, Element grzejny dla wpustów, 150 w skład zestawu wchodzą: - 1,5 mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic -150 mm EG ,00 EG ,00 Przykład kombinacji Nasadka lub nr art Łącznik z PP nr art Pierścień mocujący (w komplecie z artykułem nr 27198) Do stosowania przy odprowadzaniu wody przesiąkającej Przedłużka ABS z uszczelką wargową, perforowana nr art P Kosz ochronny na liście nr art nr art

35 Przykłady łączenia elementów systemu w zależności od typu zabudowy Nasadka szczelinowa Klasa K3 (maks. 300 kg) nr art Nasadka ze wzorem szczelinowym Klasa L15 (maks. 1,5 t) nr art Nasadka Ecoguss Klasa B (maks. 12,5 t) nr art. 67B lub inne nasadki systemu (patrz katalog KESSEL) Osadnik nr art Suchy syfon Multistop nr art nr art (tylko dla art. nr 67B) Pierścień do odprowadzania wody przesiąkającej nr art Kołnierz do uszczelnień klejonych, nr art. 431 Łącznik z kołnierzem uszczelniającym, nr art Łącznik z PP z dociskowym kołnierzem uszczelniającym nr art Przepustowość 4,5 l/s do bezpośredniego podłączenia rury Przedłużka perforowana nr art P Pierścień do odprowadzania wody przesiąkającej nr art Łącznik z PP z dociskowym kołnierzem uszczelniającym nr art Korpus Classic bez syfonu Przepustowość 0,8 l/s 50 nr art. 151 nr art. 171 Korpus Classic bez syfonu Przepustowość 0,8 l/s 50 nr art. 251 nr art. 271 Element grzejny nr art. EG 1.0 dla 50/, nr art. EG 1,5 dla 33

36 6 4 Budownictwo mieszkaniowe bez podłączenia do kanalizacji Budynki użyteczności publicznej, np. szpitale Budowle ogólnodostępne np. obiekty rekreacyjne 4 5 Budownictwo przemysłowe Działalność gospodarcza np. hotele Budownictwo handlowo-usługowe np. stacje benzynowe Budownictwo mieszkaniowe domy jedno- i wielorodzinne 1 Urządzenia przeciwzalewowe 2 Ecolift 3 Przepompownie 4 Wpusty/odpływy 5 Separatory 6 Oczyszczalnie ścieków Dystrybutor: Wydanie 01/2015 KESSEL Sp. z o.o. ul. Innowacyjna 2 Biskupice Podgórne 55-0 Kobierzyce Tel.: Faks: kessel@kessel.pl Zastrzega się możliwość zmian technicznych.
