1 CO Kanały Euro - przegląd systemu Charakterystyka co Kanały zaprojektowane zostały dla miejsc publicznych oraz komercyjnych, gdzie priorytetm są higiena, trwałość i zalety użytkowe. CO Kanały Euro spełniają, a jednocześnie znacznie przewyższają wymagania Europejskich Norm igienicznych EN1253 oraz EN1433. Ponad to, zgodne są z najwyższymi standardami higienicznymi określonymi przez EEDG. CO Kanały dostępne są w wielu wersjach włączając z w to: różne przepływy, wzory rusztów, rozmiary i orientacje wylotu. CO oferuje w standardzie 2 rodzaje higienicznych konstrukcji korpusów. Krawędź standardowa: płytki, posadzka betonowa oraz żywiczna Rozszerzona: płytki Opcjonalnie dostępne są również konstrukcje: Teleskopowa (z funkcja drenującą) do posadzek winylowych Rodzaj krawędzi Zdjecie Rysunek Standardowa Typ Rozszerzona Typ B Tabela 44 Zalety Projektant W pełni zgodny z PN-EN 1253 igieniczna konstrukcja zgodna z normą EN 1672 oraz EN ISO Gwarantuje trwałość oraz wysoką odporność na niekorzystne warunki eksploatacji Zapewnia prawidłową współpracę z posadzką oraz najwyższy standard higieniczny Szeroki zasięg produktowy pozwala dopasować się do każdej aplikacji Bezpieczne ruszty antypoślizgowe Niska wysokość zabudowy Możliwość przyłączenia membrany wodoszczelnej Funkcja drenażu z membrany wodoszczelnej Regulacja teleskopowa pozwala na bardzo szybkie zlicowanie z posadzką Dostępne dla wszelkich typów posadzek: beton, żywica, płytki oraz winyl. Wykonawca W pełni zgodny z PN-EN 1253 Niska wysokość zabudowy Regulacja teleskopowa pozwala na bardzo szybkie zlicowanie z posadzką Nóżki poziomujące Bardzo szybka i pewna możliwość przyłączenia izolacji wodoszczelnej Dwufunkcyjny pierścień łatwo pozwala zdecydować na wykonanie szczelnego lub drenującego połączenia między elementami, bez konieczności zakupu innych elementów Wypełnienie krawędzi korpusu wpustu znacznie ułatwia prawidłowe osadzenie w betonie Korpusy kanałów dopasowane do wszystkich rodzajów posadzek beton, żywice, płytki, winyl Użytkownik igieniczna konstrukcja zgodna z EN 1672, EN ISO oraz EEDG W pełni zgodny z PN-EN 1253 gwarancja spełnienia wszelkich cech użytkowych Ruszty antyślizgowe to pewność i bezpieczeństwo Łatwe i szybkie czyszczenie Konstrukcja ze stali nierdzewnej gwarantuje trwałość i estetykę Kosz osadczy dla zatrzymywania zanieczyszczeń Szeroka gama rusztów Wypełnienie krawędzi zapewnia pełną higienę Gładkie ruszty ułatwiają czyszczenie i zwiększają bezpieczeństwo w kontakcie z dłońmi 57

2 CO Kanały Euro - schemat systemu Ruszt 2 Kosz osadczy 3 Kanał 4 Syfon 5 Pierścień dwufunkcyjny 6 Pierścień wspierający do syfonu 7 Wpust 8 Rura kanalizacyjna

3 CO Kanały Euro - schemat systemu igieniczne ruszty antypoślizgowe Wszystkie powierzchnie spadkowe min. 1% Konstrukcja podstawy typu V dla kanałów o szerokości < 300mm 59 Precyzyjna konstrukcja wylotu Zaokrąglone krawędzie o promieniu krzywizny >3mm Wzmocniona podstawa kanału przy szerokościach >400mm

4 Przewodnik doboru kanałów Poniższy przewodnik pozwala na właściwy dobór kanałów w kilku prostych krokach Krok 1 dobór typu kanału JKI JEST RODZJ POSDZKI / CZY WYSTĘPUJE IZOLCJ? kierując się powyższymi wybierz rodzaj kanału Posadzka Izolacja Rodzaj kanału Rysunek Płytki ceramiczne lub beton Typ Membrana wodoszczelna przyłączona do wpustu Standard Płytki ceramiczne Typ B Membrana wodoszczelna przyłączona do kanału Rozszerzony Tabela 45

5 Krok 2 wybierz szerokość kanału i rozmiar wpustu Krok drugi związany jest z pojemnością kanału. Określa się ją jako chwilową ilość wody, jaką kanał jest w stanie przechwycić w jednym momencie, na podstawie wymiarów kanału (Szerokość Długość Wysokość) Tabela poniżej pozwala dobrać odpowiednią pojemność kanału Tabela Pojemność kanału [l] Szerokość Długość Wysokość Odpływ 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Rodzaj odpływu CO Wpusty 150 CO Wpusty 142 CO Wpusty 157 CO Wpusty

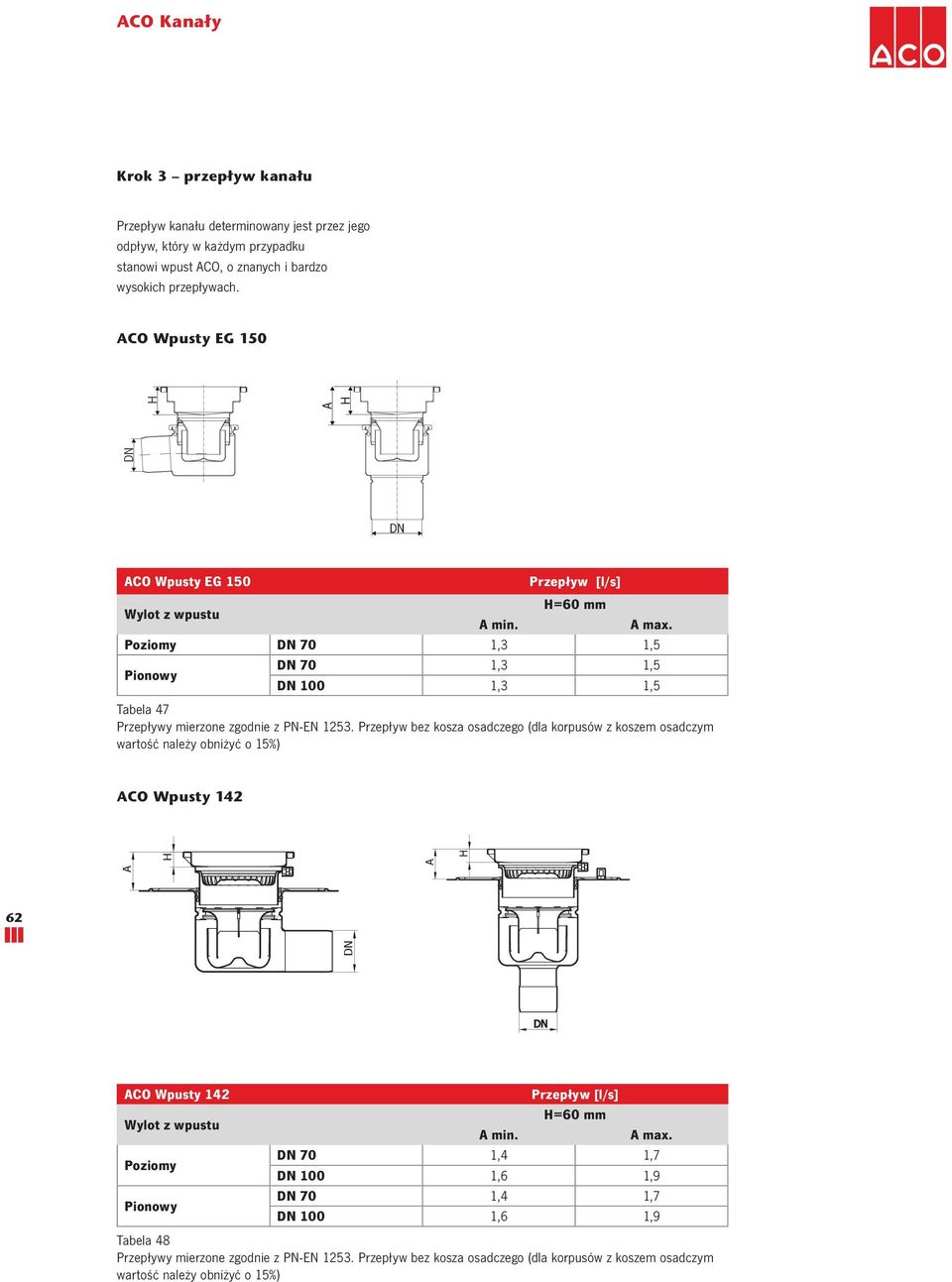

6 Krok 3 przepływ kanału Przepływ kanału determinowany jest przez jego odpływ, który w każdym przypadku stanowi wpust CO, o znanych i bardzo wysokich przepływach. CO Wpusty EG 150 CO Wpusty CO Wpusty EG 150 Przepływ [l/s] = mm Wylot z wpustu min. max. Poziomy 70 1,3 1,5 70 1,3 1,5 Pionowy 100 1,3 1,5 Tabela 47 Przepływy mierzone zgodnie z PN-EN Przepływ bez kosza osadczego (dla korpusów z koszem osadczym wartość należy obniżyć o 15%) CO Wpusty 142 Wylot z wpustu Poziomy Pionowy Przepływ [l/s] = mm min. max. 70 1,4 1, ,6 1,9 70 1,4 1, ,6 1,9 Tabela 48 Przepływy mierzone zgodnie z PN-EN Przepływ bez kosza osadczego (dla korpusów z koszem osadczym wartość należy obniżyć o 15%)

7 CO Wpusty 157 CO Wpusty CO Wpusty 157 Wylot z wpustu Poziomy Pionowy Przepływ [l/s] = mm min. max. 70 2,8 3, ,2 3,9 70 2,9 3, ,9 4,2 Tabela 49 Przepływy mierzone zgodnie z PN-EN Przepływ bez kosza osadczego (dla korpusów z koszem osadczym wartość należy obniżyć o 15%) CO Wpusty 218 Przepływ [l/s] Wylot z wpustu = mm = 80 mm = 100 mm = 150 mm = 200 mm min. max. min. max. min. max. min. max. min. max. Poziomy 100 4,5 4,7 4,8 4,9 4,9 5,1 5,0 5,6 5,6 6,4 Pionowy 100 5,4 5,6 5,6 5,8 5,7 6,0 5,9 6,4 6,4 6, ,4 5,6 5,6 5,8 5,7 6,0 5,9 6,4 6,4 6,4 Tabela 50 Przepływy mierzone zgodnie z PN-EN Przepływ bez kosza osadczego (dla korpusów z koszem osadczym wartość należy obniżyć o 15%)

8 Krok 4 wybór rodzaju wpustu Istnieją dwie podstawowe funkcje wpustów jako odpływy od kanałów. Wpust zapewnia połączenie pomiędzy kanałem a systemem kanalizacji Wpust działa jako blokada zapachowa i jednostka filtrująca. Zapachy z kanalizacji zatrzymywane są w zintegrowanym syfonie Dzięki zintegrowanemu koszowi osadczemu, minimalizujemy ryzyko zapchania kanalizacji zanieczyszczeniami stałymi Istnieją 3 warianty połączenia teleskopowego pomiędzy kanałami a wpustami. Połączenie teleskopowe z kołnierzem ustalającym Połączenie teleskopowe z kołnierzem do przyklejenia izolacji Połączenie teleskopowe z kołnierzem i przeciwkołnierzem do przykręcenia izolacji Tabela poniżej to instrukcja, jak dobrać odpowiedni odpływ (wpust) Połączenie teleskopowe bez przyłączenia membrany wodoszczelnej CO Wpust EG 150 Typ O CO Wpust 142, 157, 218 z kołnierzem ustalającym Typ 0 Połączenie teleskopowe z przyłączeniem membrany wodoszczelnej CO Wpust 142, 157, 218 z kołnierzem do przyklejenia izolacji Typ 1 CO Wpust 142, 157, 218 z kołnierzem i przeciwkołnierzem Typ 2 Brak membrany wodoszczelnej przyłączonej do wpustu Brak membrany wodoszczelnej przyłączonej do wpustu Membrana wodoszczelna przyklejana Membrana wodoszczelna przykręcana 64 Tabela 51 Kołnierz ustalający Kołnierz do przyklejenia izolacji Kołnierz z przeciwkołnierzem do przykręcenia izolacji

9 Krok 5 wybór akcesoriów Dostępne są następujące akcesoria Syfon przeciwzapachowy (FT) hydrauliczna zapora przeciw wydobywaniu się zapachów z kanalizacji (na standardowym wyposażeniu każdego wpustu) Pierścień wspierający pozycjonuje syfon przeciwzapachowy we wpuście (na standardowym wyposażeniu wraz z syfonem) Kosz osadczy wyłapywanie zanieczyszczeń stałych Sitko wyłapywanie zanieczyszczeń stałych (płytka wersja kosza) Pierścień ustalający zapewnia teleskopowe połączenie między częścią górną i dolną wpustu obowiązkowy dla kołnierza ustalającego, kołnierza do przyklejenia izolacji oraz dla kołnierza z przeciwkołnierzem Tabela poniżej prezentuje dostępne akcesoria do konkretnych typów wpustów Połączenie teleskopowe bez przyłączenia membrany wodoszczelnej CO Wpust EG 150 CO Wpust 142, 157, 218 z kołnierzem ustalającym Typ 0 Połączenie teleskopowe z przyłączeniem membrany wodoszczelnej CO Wpust 142, 157, 218 z kołnierzem do przyklejenia izolacji Typ 1 CO Wpust 142, 157, 218 z kołnierzem i przeciwkołnierzem Typ 2 kcesoria dostarczane standardowo do wpustu Pierścień dwufunkcyjny Syfon Pierścień wspierający Pierścień dwufunkcyjny Syfon Pierścień wspierający Pierścień dwufunkcyjny Syfon Pierścień wspierający kcesoria opcjonalne Sitko Syfon z koszem osadczym Syfon CO Wpust 142: Kosz osadczy 0,25 l Kosz osadczy 0,4 l CO Wpust 157: Kosz osadczy 0,6 l Kosz osadczy 0,3 l dla CO Wpust 218: Kosz osadczy 1,4 l Kosz osadczy 0,7 l dla CO Wpust 157: Kosz osadczy 0,6 l Kosz osadczy 0,3 l dla CO Wpust 218: Kosz osadczy 1,4 l Kosz osadczy 0,7 l dla CO Wpust 157: Kosz osadczy 0,6 l Kosz osadczy 0,3 l dla CO Wpust 218: Kosz osadczy 1,4 l Kosz osadczy 0,7 l 65 Tabela 52 Krok 6 wybór rusztów Szeroka gama rusztów umożliwia odpowiedni ich dobór w zależności od wymagań Użytkownika. Ruszty typu drabinkowego oraz odlewane zaprojektowane zostały specjalnie do aplikacji higienicznych, zgodnie z Normą EN1672 oraz EN ISO Ruszty produkowane są w klasie obciążenia od L15 do M125. Dostępne są w wykonaniu antyślizgowym oraz gładkim. Ruszt gładki: do użytku w obszarach suchych oraz innych, gdzie ryzyko poślizgu jest niskie (np. ruch wózków) Ruszt antyślizgowy: do użytku w obszarach, gdzie istnieje ryzyko poślizgu Ruszt odlewany antyślizgowy

10 CO Kanały Euro W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EEDG - część 8. Ruszty w wykonaniu higienicznym (drabinkowe, odlewane) oraz antyślizgowym Wszystkie powierzchnie spadkowe min. 1% Konstrukcja podstawy typu V dla kanałów o szerokości < 300mm Precyzyjna konstrukcja wylotu Wzmocniona podstawa kanału przy szerokościach >400mm Zaokrąglone krawędzie o promieniu krzywizny >3mm Całkowicie wyjmowalny syfon 10 W1 W2 ØD L2 L1 50 Wymiary kanału Wpust 66 W1 W2 L1 L2 d Materiał ,030 1, CO wpust ,230 1, ,530 1, ,030 2, ,030 1, ,230 1, CO wpust ,530 1, ,030 2, ,030 1, ,530 1, ,030 2, CO wpust ,030 3, ,030 4, Index Tabela 53 Kontynuacja tabeli na nastepnej stronie.

11 CO Kanały Euro Wymiary kanału Wpust W1 W2 L1 L2 d Materiał ,030 1, ,530 1, CO wpust ,030 2, ,030 3, ,030 4, CO wpust CO wpust CO wpust ,030 1, ,030 1, CO gully ,230 1, Index 67

12 CO Kanały ruszt odlewany Ruszt w pełni higieniczny zgodny z Normami EN 1672 i EN ISO oraz wymaganiami EEDG - część 8. Konstrukcja rusztu odlewana z powłoką antyślizgową Klasa obnciążenia rusztu - M125 L W Długość Szerokość Wymiary kanału ntyślizg 68 Tabela 54 W L Szerokość Długość Klasa obciążenia Indeks Ilość konieczna do wypełnienia kanału M M M M M M M M M M M M M

13 CO Kanały ruszty drabinkowe Ruszt w pełni higieniczny zgodny z Normami EN 1672 i EN ISO oraz wymaganiami EEDG - część 8. Konstrukcja rusztu z powłoką antyślizgową Klasa obnciążenia rusztu - L15-M125 (EN 1253) Powierzchnia rusztu polerowana Zaokrąglone narożniki szew spawany ciągły = łatwość czyszczenia L W Długość Szerokość Wymiary kanału ntyślizg W 200 L Tabela 55 Kontynuacja tabeli na nastepnej stronie. Szerokość Długość Klasa obciążenia Indeks L M L M L M L M L M L M Ilość konieczna do wypełnienia kanału

14 CO Kanały ruszty drabinkowe Wymiary kanału ntyślizg W L Szerokość Długość Klasa obciążenia Indeks L M L M L M L M L M L M L M L M L M L M L M L M L M Ilość konieczna do wypełnienia kanału L L L L

15 CO Kanały ruszty kratowe Konstrukcja rusztu z powłoką gładką lub antyślizgową Klasa obnciążenia rusztu - L15 Wymiar rusztu odpowiedni do wymiaru kanału L W Długość Szerokość W Wymiary kanału antyślizg gładki L Szerokość Długość Klasa obciążenia Indeks Indeks Ilość konieczna do wypełnienia kanału L L L L L L L L L L L L L L L L L L L L L L Tabela L

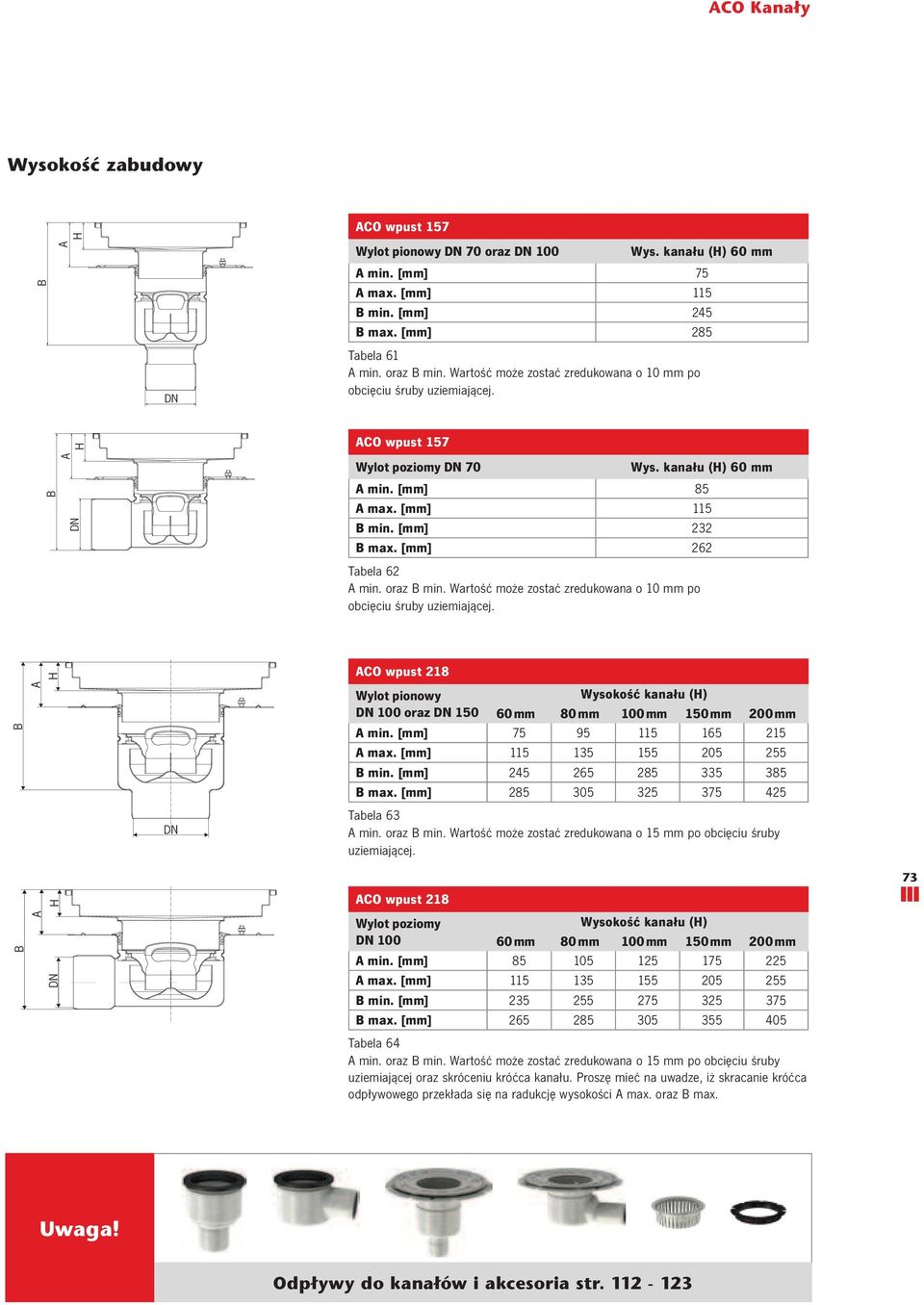

16 Wysokość zabudowy B CO wpust EG 150 Wylot pionowy 70 oraz 100 Wys. kanału () mm min. max. 85 B min. 165 B max. 190 Tabela 57 B CO wpust EG 150 Wylot poziomy 70 Wys. kanału () mm min. max. 85 B min. 165 B max. 190 Tabela B CO wpust 142 Wylot pionowy 70 oraz 100 Wys. kanału () mm min. 75 max. 115 B min. 187 B max. 227 Tabela 59 min. oraz B min. Wartość może zostać zredukowana o 10 mm po obcięciu śruby uziemiającej. B CO wpust 142 Wylot poziomy 70 Wys. kanału () mm min. 85 max. 115 B min. 230 B max. 270 Tabela min. oraz B min. Wartość może zostać zredukowana o 10 mm po obcięciu śruby uziemiającej.
