Wpusty tarasowe, dachowe, parkingowe, podwórzowe, deszczowe. Odwodnienia liniowe... W 74 W 87. Wpusty tarasowe, system 100

Transkrypt

1 Wpusty tarasowe, dachowe, parkingowe, podwórzowe, deszczowe Wpusty tarasowe, system W 56 Wpusty dachowe, system W 57 Wpusty dachowe Ecoguss... W 58 W 61 Wpusty parkingowe Ecoguss... W 62 W 63 Wpusty podwórzowe Ecoguss... Wpust podwórzowy Alrondo... Wpusty deszczowe... W 64 W 65 W 65 W 66 W 67 System modułowy... W 68 W 69 Wpusty podwórzowe, system Wpusty podwórzowe, deszczowe system W 70 W 72 W 73 Odwodnienia liniowe... W 74 W 87 Odwodnienia liniowe Komfort /Profi... W 74 W 83 Odwodnienia liniowe Standard/Standard C... W 84 W 87 W 55

2 und überwacht und überwacht und überwacht Wpusty tarasowe KESSEL według PN EN 1253 System 100 KESSEL - Zalety Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, z regulowaną wysokością. KESSEL Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem. Możliwość zamontowania na zabudowanych wpustach KESSEL. Części zamienne patrz System modułowy KESSEL Strona W 39/40 Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Produkt Dopasowywana nasadka Dopasowywana nasadka Z kołnierzem do uszczelnień klejonych Nr art Ø DN 50 Wybranie 180 x 180 mm z krawędzią połączeniową min. 20 max. 60 min. 10 max. 60 DN Opis produktu Wpust tarasowy KESSEL z ABS, DN... Odpływ boczny 2,5, przepustowość 0,9 l/s z ABS, DN... Odpływ pionowy, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z kołnierzem do uszczelnień klejonych i przeciwkołnierzem. Z nasadką z ABS z kratką szczelinową 100 x 100 mm ze stali nierdzewnej, klasa K3. KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust tarasowy KESSEL z ABS, DN... Odpływ boczny 2,5, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z nasadką z ABS z kratką szczelinową 100 x 100 mm ze stali nierdzewnej, klasa K3. Wielk. nom. Odpływ DN 50boczny: Nr art. DN Odpływ pionowy: DN DN 50 DN Nr art Wybranie 220 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität z krawędzią połączeniową Ø DN 65 Wpust tarasowy KESSEL z założonym rusztem z tworzywa sztucznego, klasa K3 z ABS, DN... Odpływ boczny 2,5, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. DN 50 DN Nr art Wybranie 220 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität W

3 Wpusty dachowe KESSEL według PN EN 1253 System 100 Produkt Opis produktu Element grzejny EG1.0 dla wpustów DN50, DN70 w skład zestawu wchodzą: - 1mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic mm, Element grzejny EG1.5 dla wpustów DN100, DN150 w skład zestawu wchodzą: - 1,5 mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic mm Produkt Opis produktu Wielk. nom. Nr art. z dociskowym kołnierzem uszczelniającym Wybranie 180 x 180 mm z dwoma dociskowymi kołnierzami uszczelniającymi Wybranie 180 x 180 mm Wpust dachowy KESSEL z PP, Odpływ pionowy, przepustowość 4,5 l/s Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. KESSEL GmbH DIN EN1253 Wpust dachowy KESSEL z PP, Odpływ pionowy, przepustowość 4,5 l/s Z podwójnym uszczelnieniem. Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. KESSEL GmbH DIN EN Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Przykłady kombinacji Nasadka z ABS nr art lub Wpust dachowy (bez kosza) z PP, nr art Pierścień mocujący Do stosowania przy odprowadzaniu wody przesiąkającej nr art Przedłużka ABS z uszczelką wargową, perforowana nr art P Kosz ochronny na liście nr art W 57

4 Wpusty dachowe Ecoguss z podwójnym i pojedynczym uszczelnieniem według PN EN 1253 / DIN EN do grawitacyjnego odwadniania dachów System 200 System grawitacyjnego odwadniania dachów Rodzaje przewodów do grawitacyjnego odwodnienia dachów określone są w normie PN EN część 3 i DIN 1986 część 100. W systemie odwadniania grawitacyjnego woda z dachu odprowadzana jest przez wpusty dachowe oraz system przewodów ułożonych ze spadkiem. Rury są przy tym częściowo wypełnione wodą. Nie wolno jednak tutaj przekroczyć maksymalnego poziomu wypełnienia: h/d = 0,7 w przypadku przewodów zbiorczych i odprowadzających i f = 0,33 w przypadku pionowych rur spustowych Wydajność odprowadzania wody z dachu zależy głównie od spadku dna rury oraz konstrukcji wpustów dachowych. Kształt wlotu wpustu ma wpływ na zwiększenie wydajności odprowadzania. Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Przykład zabudowy z podwójnym uszczelnieniem Cechy odwadniania grawitacyjnego System przewodów rurowych, układany ze spadkiem System przewodów rurowych, częściowo wypełniony wodą Bardziej rozbudowana sieć przewodów odprowadzających Wysoka wydajność wpustów dachowych dzięki korpusowi wykonanemu w kształcie lejka Odwodnienie najniższego punktu Ułożenie systemu odwadniania awaryjnego Dach płaski/żwir Papa bitumiczna układana na gorąco Izolacja cieplna 120 mm Papa bitum. układana na gorąco Jastrych ze spadkiem Strop betonowy 180 mm Zalety produktu KESSEL Tworzywo high-tec Ecoguss Wysoka wydajność odprowadzania wody większa niż przewiduje norma w przypadku dużych powierzchni odwadnianych Wysoka odporność na krótkotrwałe działanie temperatur do 400 C Łatwa zabudowa możliwość późniejszej przebudowy w celu otrzymania przelewu awaryjnego dzięki zastosowaniu systemu modułowego Szeroka gama elementów osprzętowych w zależności od warunków zabudowy, strona W 61 Korpus dostępny w wielkościach DN 70, i DN 125 System Lock & Lift. Konserwacja bez narzędzi Możliwość bardziej wydajnego podgrzewania Multistop 200 jako osprzęt: suchy syfon zabezpieczający przed nieprzyjemnymi zapachami i robactwem (zabezpieczenie przeciwzapachowe bez wody) h d W

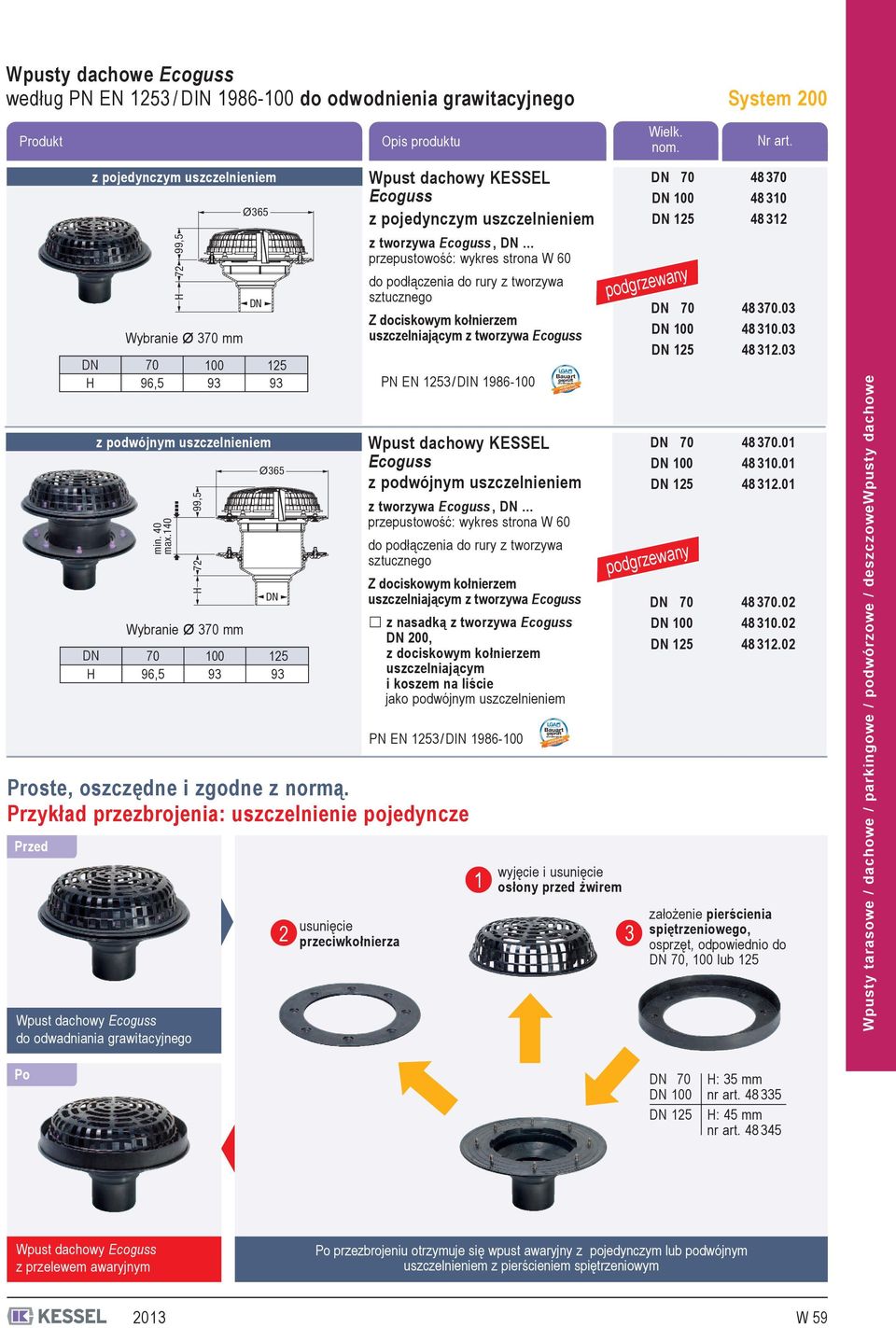

5 und überwacht und überwacht Wpusty dachowe Ecoguss według PN EN 1253 / DIN do odwodnienia grawitacyjnego System 200 Produkt DN H DN H z pojedynczym uszczelnieniem 70 96,5 z podwójnym uszczelnieniem min. 40 max ,5 99,5 H 72 Wybranie Ø 370 mm 99,5 H Wybranie Ø 370 mm Ø Ø Opis produktu Wpust dachowy KESSEL Ecoguss z pojedynczym uszczelnieniem z tworzywa Ecoguss, DN przepustowość: wykres strona W 60 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss PN EN 1253 / DIN Wpust dachowy KESSEL Ecoguss z podwójnym uszczelnieniem z tworzywa Ecoguss, DN przepustowość: wykres strona W 60 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss z nasadką z tworzywa Ecoguss DN 200, z dociskowym kołnierzem uszczelniającym i koszem na liście jako podwójnym uszczelnieniem PN EN 1253 / DIN Proste, oszczędne i zgodne z normą. Przykład przezbrojenia: uszczelnienie pojedyncze Przed Wpust dachowy Ecoguss do odwadniania grawitacyjnego DN DN 2 usunięcie przeciwkołnierza 1 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit LGA Landesgewerbeamt Bayern Bauart geprüft geprüfte Qualität mit Sicherheit geprüfte Qualität wyjęcie i usunięcie osłony przed żwirem Wielk. nom. DN 70 DN 125 podgrzewany DN 70 DN 125 DN 70 DN 125 podgrzewany 3 DN 70 DN 125 Nr art założenie pierścienia spiętrzeniowego, osprzęt, odpowiednio do DN 70, 100 lub 125 Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowewpusty dachowe Po DN 70 H: 35 mm nr art DN 125 H: 45 mm nr art Wpust dachowy Ecoguss z przelewem awaryjnym Po przezbrojeniu otrzymuje się wpust awaryjny z pojedynczym lub podwójnym uszczelnieniem z pierścieniem spiętrzeniowym 2013 W 59

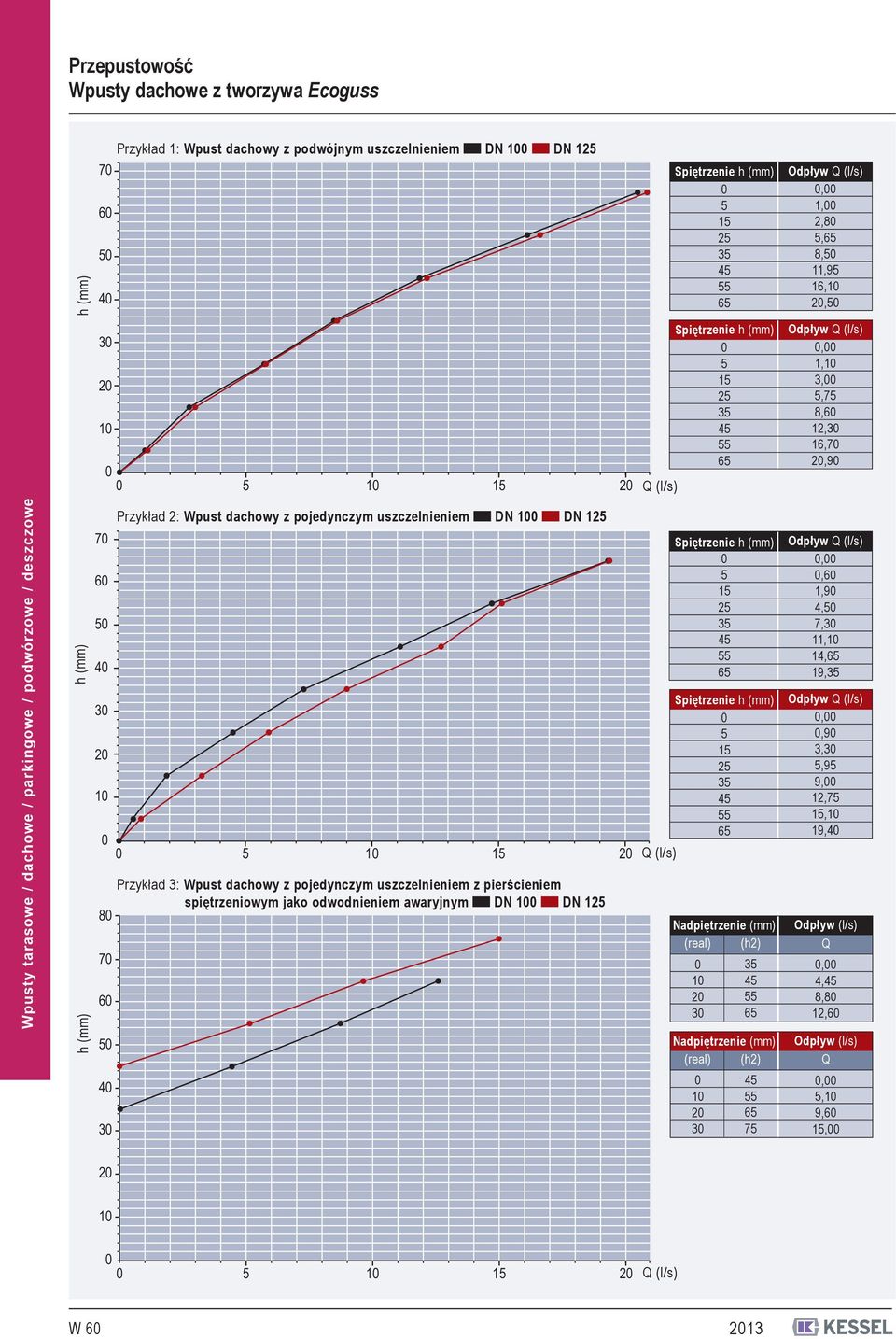

6 Przepustowość Wpusty dachowe z tworzywa Ecoguss h (mm) Przykład 1: Wpust dachowy z podwójnym uszczelnieniem DN 125 Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 1,00 2,80 5,65 8,50 11,95 16,10 20, Q (l/s) Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 1,10 3,00 5,75 8,60 12,30 16,70 20,90 Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe h (mm) h (mm) Przykład 2: Wpust dachowy z pojedynczym uszczelnieniem DN 125 Przykład 3: Wpust dachowy z pojedynczym uszczelnieniem z pierścieniem spiętrzeniowym jako odwodnieniem awaryjnym DN 125 Q (l/s) Spiętrzenie h (mm) Spiętrzenie h (mm) Nadpiętrzenie (mm) (real) Nadpiętrzenie (mm) (real) (h2) (h2) Odpływ Q (l/s) 0,00 0,60 1,90 4,50 7,30 11,10 14,65 19,35 Odpływ Q (l/s) 0,00 0,90 3,30 5,95 9,00 12,75 15,10 19,40 Odpływ (l/s) Q 0,00 4,45 8,80 12,60 Odpływ (l/s) Q 0,00 5,10 9,60 15, Q (l/s) W

7 Wpusty dachowe Ecoguss System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Osprzęt Pierścień spiętrzeniowy z Ecoguss do odwadniania awaryjnego Nasadka z ABS z ramą nośną i rusztem szczelinowym 200 x 200 mm ze stali nierdzewnej, przykręcaną DN 70 H: 35 mm nr art DN 125 H: 45 mm nr art nr art Pierścień dystansowy z Ecoguss do dopasowania osłony przed żwirem do wysokości żwiru Przedłużka z PP z uszczelką wargową 46 nr art Pokrywa ochronna na czas zabudowy z PP nr art Osadnik z PP nr art Multistop 200 jako ochrona przed nieprzyjemnymi zapachami, pianą i robactwem 200 Ø ,4 50,3 nr art perforowana nr art P Obudowa izolacyjna niepalna, klasa A Łącznik z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem z tworzywa Ecoguss do zabudowy w betonie wodoszczelnym mm do wpustów dachowych Ecoguss niepodgrzewanych, nr art do wpustów dachowych Ecoguss podgrzewanych, nr art do łącznika wpustów dachowych Ecoguss, DN 200 nr art Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe 71 nr art nr art Pasuje tylko do wpustów Ecoguss z podwójnym uszczelnieniem. Wzmocnienie blaszane Osłona przed żwirem z tworzywa sztucznego ze stali ocynkowanej, do dachów trapezowych pasuje do wpustów dachowych Ecoguss nr art wielkość blachy: 600 x 600 mm wykrój: 270 mm grubość materiału: 1,5 mm nr art W 61

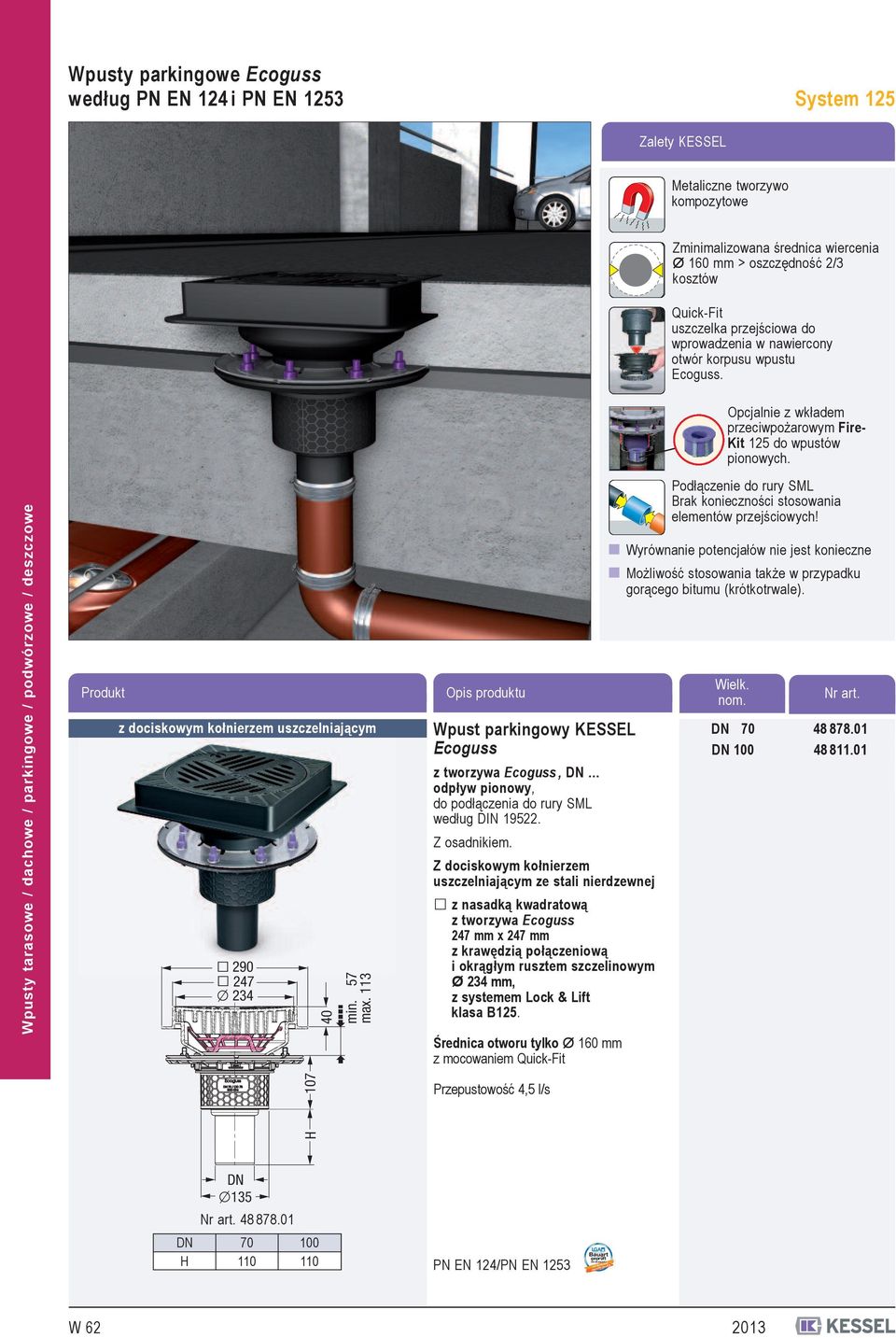

8 und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System 125 Zalety KESSEL Metaliczne tworzywo kompozytowe Zminimalizowana średnica wiercenia Ø 160 mm > oszczędność 2/3 kosztów Quick-Fit uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. Opcjalnie z wkładem przeciwpożarowym Fire- Kit 125 do wpustów pionowych. Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Produkt z dociskowym kołnierzem uszczelniającym min. 57 max. 113 Opis produktu Wpust parkingowy KESSEL Ecoguss z tworzywa Ecoguss, DN odpływ pionowy, do podłączenia do rury SML według DIN Z osadnikiem. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej z nasadką kwadratową z tworzywa Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 234 mm, z systemem Lock & Lift klasa B125. Średnica otworu tylko Ø 160 mm z mocowaniem Quick-Fit Podłączenie do rury SML Brak konieczności stosowania elementów przejściowych! Wyrównanie potencjałów nie jest konieczne Możliwość stosowania także w przypadku gorącego bitumu (krótkotrwale). DN Przepustowość 4,5 l/s H Wielk. nom. Nr art. DN 135 Nr art DN H PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität W

9 und überwacht und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System 100/125 Produkt Opis produktu Wielk. nom. Nr art. wpust do podłączenia do rury, kwadratowy Nr art Wybranie 300 mm DN H H DN H H1 40 Wpust parkingowy KESSEL Ecoguss, kwadratowy z tworzywa Ecoguss, DN... odpływ pionowy, do bezpośredniego przyłączenia do rury System 100: rura SML System 125: rura z tworzywa sztucznego według DIN Z osadnikiem. z nasadką kwadratową z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowymø 234 mm, z systemem Lock & Lift klasa B 125. Przepustowość 4,5 l/s PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität DN Nr art Wybranie 300 mm DN H H1 wpust do podłączenia do rury, okrągły DN H H1 40 Osprzęt do wpustów parkingowych Ecoguss Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art z bocznym dopływem nr art Wkład przeciwpożarowy Fire-Kit* dla korpusów Ecoguss, odpływ pionowy nr art * tylko w połączeniu z syfonem nr art Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Ø Syfon dzwonowy z tworzywa sztucznego wys. zamknięcia wodnego 50 mm nr art Ø150 Ø Wpust parkingowy KESSEL Ecoguss, okrągły z tworzywa Ecoguss, DN... odpływ pionowy, do bezpośredniego przyłączenia do rury System 100: rura SML System 125: rura z tworzywa sztucznego według DIN Z osadnikiem. z nasadką okrągłą z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłą kratką szczelinową Ø 234 mm, z systemem Lock & Lift klasa B 125. Przepustowość 4,5 l/s PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Mocowanie Quick-Fit Quick-Fit, uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. z ochroną przeciwpożarową nr art bez ochrony przeciwpożarowej nr art Korpus Ecoguss z dociskowym kołnierzem uszczelniającym odporny na wysokie temperatury, bez syfonu, odpływ pionowy DN 70 nr art DN 80 nr art nr art Obudowa izolacyjna nr art DN Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe 2013 W 63

10 und überwacht Wpusty podwórzowe z tworzywa Ecoguss / z tworzywa sztucznego Na zewnątrz budynków według PN EN 752 System 200 KESSEL Zalety Dopasowywana nasada: obrotowa nachylana z regulacją wysokości o 110 mm Głębsza zabudowa i dołączenie bocznego dopływu realizowane za pomocą łącznika nr art dla przyłącza rury. Głębsza zabudowa do głębokości przemarzania 1020 mm z nasadką nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art System modułowy KESSEL Osprzęt strona W 68 - W 69 Produkt Opis produktu Wielk. nom. Nr art. z nasadką z Ecoguss, klasa B Nr art B od 40 do 150 Wpust podwórzowy KESSEL Ecoguss 200 z korpusem z tworzywa sztucznego i nasadką z tworzywa Ecoguss odpływ 1 boczny 2,5, 2 odpływ pionowy, przepustowość 4,5 l/s Nasada z ramą nośną kwadratową ruszt szczelinowy klasy B 125 z tworzywa Ecoguss z systemem Lock & Lift, z osadnikiem. 1 2 Odpływ boczny: Odpływ pionowy: B B Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe z nasadką z tworzywa sztucznego, klasa A 15 Nr art od 40 do 150 Wpust podwórzowy KESSEL System 200 z tworzywa sztucznego odpływ 1 boczny 2,5 2 odpływ pionowy, 2,5 przepustowość 4,5 l/s Nasada z ramą nośną. ruszt szczelinowy klasy A 15 z tworzywa sztucznego PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 1 2 Odpływ boczny: Odpływ pionowy: W

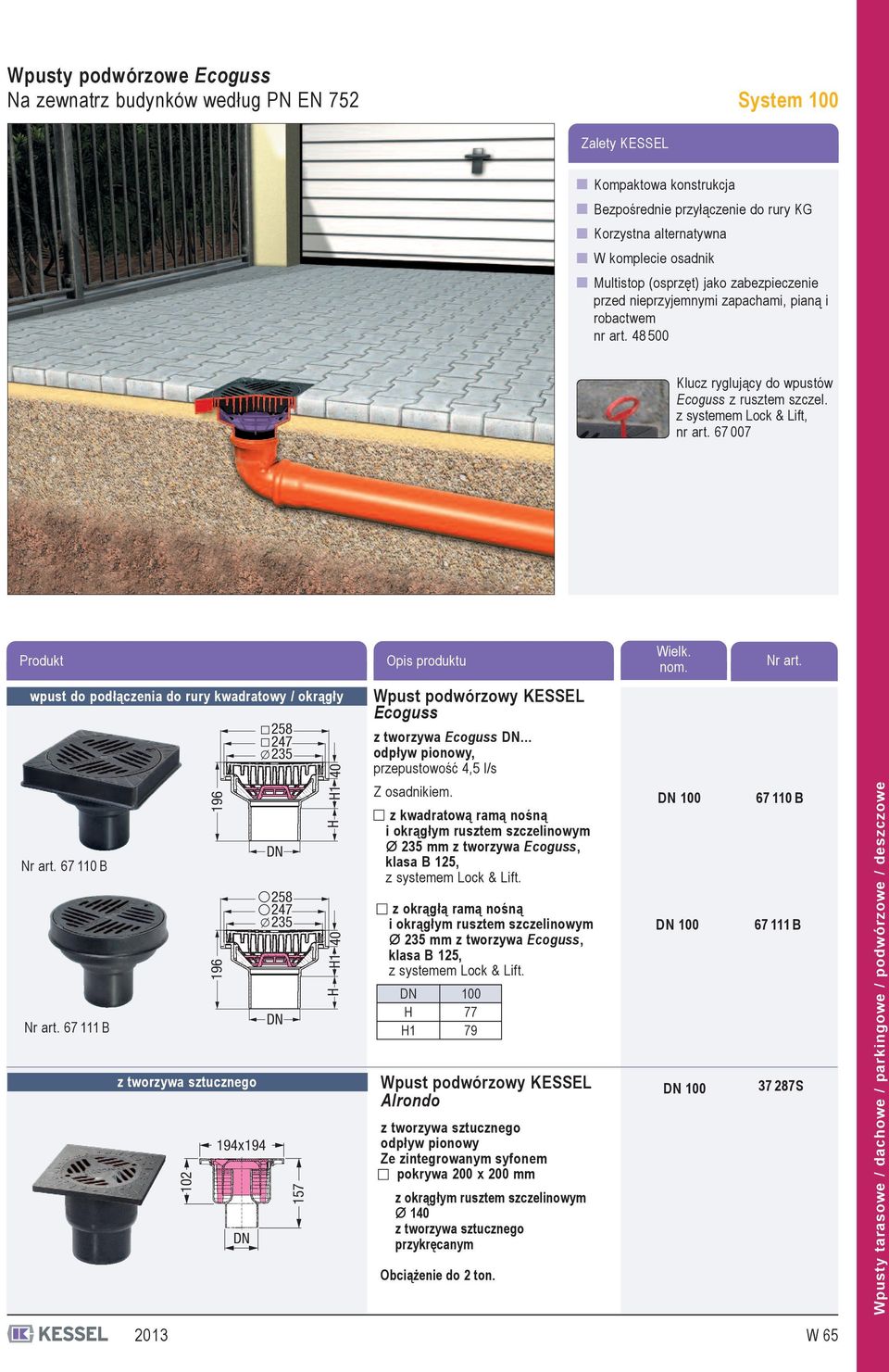

11 Wpusty podwórzowe Ecoguss Na zewnatrz budynków według PN EN 752 System 100 Zalety KESSEL Kompaktowa konstrukcja Bezpośrednie przyłączenie do rury KG Korzystna alternatywna W komplecie osadnik Multistop (osprzęt) jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art Produkt Opis produktu Wielk. nom. Nr art. wpust do podłączenia do rury kwadratowy / okrągły H H1 40 DN Nr art B H H1 40 DN Nr art B z tworzywa sztucznego 194 x DN Wpust podwórzowy KESSEL Ecoguss z tworzywa Ecoguss DN odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. z kwadratową ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. z okrągłą ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. DN H H Wpust podwórzowy KESSEL Alrondo z tworzywa sztucznego odpływ pionowy Ze zintegrowanym syfonem pokrywa 200 x 200 mm z okrągłym rusztem szczelinowym Ø 140 z tworzywa sztucznego przykręcanym Obciążenie do 2 ton B 67111B 37287S Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe 2013 W 65

12 und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 System 200 Zalety KESSEL Optymalne czyszczenie przewodu dzięki wyjmowanemu osadnikowi Podłączanie bocznych dopływów Z praktycznym mocowaniem do ściany Zabudowa chroniona przed zamarzaniem Z łącznikiem nr art lub nr art dostępnym jako osprzęt Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Produkt z syfonem i osadnikiem Opis produktu Wpust deszczowy KESSEL z tworzywa sztucznego, DN... Odpływ boczny 2,5, przepustowość 2,8 l/s Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wielk. nom. Nr art Wybranie 380 x 320 mm PN EN 752 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität W

13 und überwacht und überwacht und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 System 200 Produkt Opis produktu Wielk. nom. Nr art. z syfonem i osadnikiem Wpust deszczowy KESSEL Z tworzywa sztucznego, DN... Odpływ pionowy, przepustowość 2,8 l/s Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wybranie 320 x 320 mm z osadnikiem Wybranie 380 x 320 mm z osadnikiem PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust deszczowy KESSEL Z tworzywa sztucznego, DN... Odpływ boczny 2,5, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. PN EN 752 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust deszczowy KESSEL z tworzywa sztucznego, DN... Odpływ pionowy, przepustowość 4,5 l/s Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. 1 Z mocowaniem do ściany 2 Bez mocowania do ściany Wybranie 320 x 320 mm PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 2013 W 67

14 Wpusty deszczowe, wpusty podwórzowe Korpusy System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Korpus z tworzywa sztucznego Przepustowość 4,5 l/s Odpływ boczny 2,5 nr art Odpływ pionowy nr art Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Nasady / pokrywy: Nasadka z ramą nośną z tworzywa Ecoguss z rusztem szczelinowym z tworzywa Ecoguss 250 mm klasa B 125 płynna regulacja wysokości mm nr art Ruszt szczelinowy z tworzywa sztucznego klasy A15 / L15 nr art Rama nośna z tworzywa sztucznego klasy A15 / L15 nr art Pokrywa z tworzywa sztucznego klasy A15 / L15, wodoszczelna nr art Pokrywa wpustu z tworzywa sztucznego z rurą ochronną nr art Ø200 Nasada z tworzywa sztucznego Płynna regulacja wysokości mm. nr art Ruszt wpustu deszczowego z tworzywa sztucznego do dodatk. odwadniania powierzchni z rurą ochronną nr art W

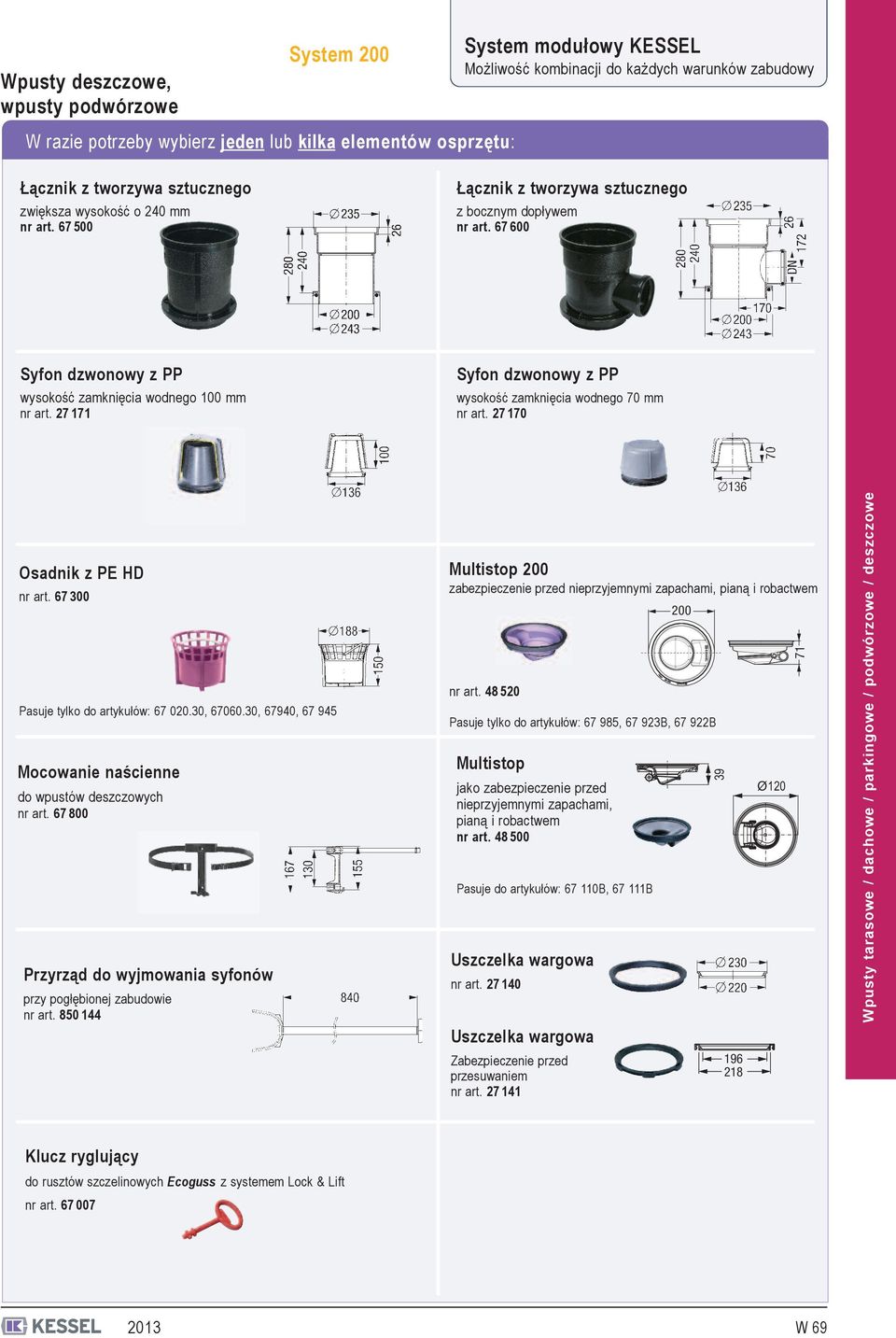

15 Wpusty deszczowe, wpusty podwórzowe System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Łącznik z tworzywa sztucznego zwiększa wysokość o 240 mm nr art Łącznik z tworzywa sztucznego z bocznym dopływem nr art Syfon dzwonowy z PP wysokość zamknięcia wodnego 100 mm nr art Syfon dzwonowy z PP wysokość zamknięcia wodnego 70 mm nr art Osadnik z PE HD nr art Pasuje tylko do artykułów: , , 67940, Mocowanie naścienne do wpustów deszczowych nr art Przyrząd do wyjmowania syfonów przy pogłębionej zabudowie nr art Multistop 200 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Pasuje tylko do artykułów: , B, B Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Pasuje do artykułów: B, B Uszczelka wargowa nr art Uszczelka wargowa Zabezpieczenie przed przesuwaniem nr art Ø Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Klucz ryglujący do rusztów szczelinowych Ecoguss z systemem Lock & Lift nr art W 69

16 Wpusty podwórzowe Na zewnątrz budynków PN EN 752 System 400 Produkt Opis produktu Wielk. nom. Nr art. z osadnikiem 325 od 55 do DN T Wpust podwórzowy KESSEL System 400 z polietylenu, DN... Odpływ boczny, przepustowość 4,5 l/s Z osadnikiem. Do głębokości zabudowy (T) od 380 do 510 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasada z rusztem szczelinowym klasa A z tworzywa sztucznego, klasa B, D z żeliwa szarego według EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. DN A B D A B D Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Nr art A Nr art A Wybranie 585 x 535 mm z syfonem i osadnikiem 525 od 55 do Wybranie 585 x 535 mm z syfonem i osadnikiem 675 od 55 do DN DN 290 T T Ciężar: klasa A ok. 10 kg klasa B ok. 12,5 kg klasa D ok. 20 kg Wpust podwórzowy KESSEL System 400 z polietylenu, DN... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 580 do 710 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 20 kg klasa B ok. 23 kg klasa D ok. 30 kg Wpust podwórzowy KESSEL System 400 z polietylenu, DN... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 730 do 1080 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. DN 150 DN A B D A B D A B D A B D Nr art A Wybranie 585 x 535 mm Ciężar: klasa A ok. 45 kg klasa B ok. 47,5 kg klasa D ok. 55 kg W

17 Wpusty podwórzowe System 400 dla wyższych klas obciążeń System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Część denna: Części denne z polietylenu zamknięte nr art Nasadka / pokrywa: Nasada z pierścieniem zaciskowym... z odpływem nr art DN 150 nr art Pokrywy Ruszty szczelinowe z tworzywa sztucznego klasa A nr art z tworzywa sztucznego z żeliwa szarego klasa B nr art z żeliwa szarego z żeliwa szarego klasa D nr art z żeliwa szarego Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe klasa A, B, płynna regulacja wysokości nr art klasa A nr art klasa B nr art klasa D nr art klasa D, płynna regulacja wysokości nr art W 71

18 Wpusty podwórzowe System 400 dla wyższych klas obciążeń System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy W zależności od potrzeb wybierz jeden lub kilka elementów osprzętu: Łącznik z polietylenu nr art Uszczelki przejściowe Uszczelka przejściowa 450 nr art Uszczelka przejściowa 360 nr art Klamry łączące, 4 sztuki nr art Osadnik z tworzywa sztucznego nr art Uszczelki kształtowe uszczelka kształtkowa 450 nr art Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe Syfony nr art DN 150 nr art Dociskowy kołnierz uszczelniający do nasadki nr art uszczelka kształtowa 360 nr art Uszczelki in situ DN 50 nr art DN 70 nr art nr art DN 125 nr art DN 150 nr art Wyrzynarka do nawiercenia bocznych powierzchni dla dopływów i odpływów DN 50, 70, 100, 125 oraz 150 (mocowanie piły DA = 190 mm) nr art Elastomerowa taśma uszczelniająca z NK/SBR nr art Przyrząd do wyjmowania syfonów przy głębszej zabudowie nr art W

19 Wpusty podwórzowe/deszczowe System 400 Rozwiązania specjalne Wpust podwórzowy nr art A-RSV 540 Ø 110 wpust podwórzowy z zaworem zwrotnym z wpustu piwnicznego nr art / 27301, z adapterem 190 Inne wykonania na zapytanie Ø Ø Wpust deszczowy nr art A-R osadnik V2A dopływ boczny /125/150 przepustowość 20 l/s klasa obciążeń A/B/D pokrywy: pokrywa ryglowana lub ruszt wlotowy Inne wykonania na zapytanie Wpusty tarasowe / dachowe / parkingowe / podwórzowe / deszczowe 2013 W 73

20 Odwodnienia liniowe Komfort SLR i Profi Krawędź żeliwna KESSEL Dla ekstremalnych Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Odporność na korozję Wysoka odporność na pęknięcia, wysoka odporność na obciążenia Klasy obciążenia: Odwodnienia Profi : klasa A-E (klasa E z rusztem drabinkowym żeliwnym), obciążenie do 60 ton (pod ciężki ruch samochodowy) Odwodnienia Komfort SLR : klasa A-F klasa F - obciążenie do 90 ton (powierzchnie ekstremalnie obciążone np. lotniska) Odwodnienia liniowe Komfort SLR i Profi System ryglowania KESSEL Monolock to łatwy i szybki montaż Odwodnienia KESSEL Komfort o długości 50 cm posiadają praktyczny system ryglowania Monolock Odporny na zabrudzenia system ryglowania umożliwia szybki i łatwy montaż rusztów. System Monolock ma po stronie krawędzi 2 uchwyty służące do blokowania. Po stronie przeciwnej ruszt zaskakuje w dwa zatrzaski i dodatkowo zabezpieczany jest tylko jedną śrubą. Jedna śruba zamiast czterech! Oszczędność czasu i pieniędzy oraz maksymalne bezpieczeństwo dzięki zastosowaniu systemu ryglowania KESSEL! W

21 dla dużych obciążeń Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. Mocowanie jedną śrubą! rusztu w odwodnieniach liniowych Komfort SLR dla dużych obciążeń Aż do klasy obciążeń F 900. Ryglowanie KESSEL zabezpieczane za pomocą jednej śruby! Otwór na śrubę z bocznym wgłębieniem zapobiega zbieraniu się brudu. Odwodnienia liniowe Komfort SLR i Profi 2013 W 75

22 Odwodnienia liniowe Komfort SLR NW 100 bez spadku lub ze spadkiem kaskadowym klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej Produkt Opis produktu Nr art. klasa D Dostawa wraz z rusztem przykręcanym śrubami Odwodnienie liniowe KESSEL Komfort SLR NW 100 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 1000 mm Wys. zabudowy: 192 mm / B: 160 mm / ciężar: 39,6 kg Wys. zabudowy: 242 mm / B: 160 mm / ciężar: 44,8 kg Wys. zabudowy: 292 mm / B: 160 mm / ciężar: 49,8 kg Długość 500 mm Wys. zabudowy: 192 mm / B: 160 mm / ciężar: 20,2 kg Wys. zabudowy: 242 mm / B: 160 mm / ciężar: 24,0 kg Wys. zabudowy: 292 mm / B: 160 mm / ciężar: 25,8 kg Odwodnienia liniowe Komfort SLR NW 100 Warianty zabudowy klasa F Dostawa wraz z rusztem przykręcanym śrubami Korytko do zabudowy ze spadkiem kaskadowym Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Kierunek przepływu Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 1000 mm. Odwodnienie liniowe KESSEL Komfort SLR NW 100 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 1000 mm Wys. zabudowy: 192 mm / B: 160 mm / ciężar: 45,7 kg Wys. zabudowy: 242 mm / B: 160 mm / ciężar: 50,8 kg Wys. zabudowy: 292 mm / B: 160 mm / ciężar: 55,9 kg Długość 500 mm Wys. zabudowy: 192 mm / B: 160 mm / ciężar: 23,2 kg Wys. zabudowy: 242mm / B: 160 mm / ciężar: 27,0 kg Wys. zabudowy: 292 mm / B: 160 mm / ciężar: 28,9 kg Kierunek przepływu Kierunek przepływu Kierunek przepływu SK SK W

23 Odwodnienia liniowe dla dużych obciążeń Komfort SLR NW 100 ze spadkiem dna Klasa obciążenia D i F Produkt Opis produktu Nr art. klasa D Dostępny spadek dna do wys. zabudowy nr 20. klasa F Dostępny spadek dna do wys. zabudowy nr 20. Odwodnienie liniowe KESSEL Komfort SLR NW 100 ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Wys. zabudowy: początek... - koniec... Długość 1000 mm Wys. zabudowy 1: mm / B: 160 mm / ciężar: 36,5 kg Wys. zabudowy 2: mm / B: 160 mm / ciężar: 37,2 kg Wys. zabudowy 3: mm / B: 160 mm / ciężar: 36,2 kg Wys. zabudowy 4: mm / B: 160 mm / ciężar: 35,8 kg Wys. zabudowy 5: mm / B: 160 mm / ciężar: 35,8 kg Wys. zabudowy 6: mm / B: 160 mm / ciężar: 34,7 kg Wys. zabudowy 7: mm / B: 160 mm / ciężar: 35,7 kg Wys. zabudowy 8: mm / B: 160 mm / ciężar: 35,5 kg Wys. zabudowy 9: mm / B: 160 mm / ciężar: 39,0 kg Wys. zabudowy 10: mm / B: 160 mm / ciężar: 38,2 kg Wys. zabudowy 0/3: mm / B: 160 mm / ciężar: 36,2 kg Odwodnienie liniowe KESSEL Komfort SLR NW 100 ze spadkiem dna, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Wys. zabudowy: początek... - koniec... Długość 1000 mm Wys. zabudowy 1: mm / B: 160 mm / ciężar: 42,5 kg Wys. zabudowy 2: mm / B: 160 mm / ciężar: 43,2 kg Wys. zabudowy 3: mm / B: 160 mm / ciężar: 42,2 kg Wys. zabudowy 4: mm / B: 160 mm / ciężar: 41,8 kg Wys. zabudowy 5: mm / B: 160 mm / ciężar: 41,8 kg Wys. zabudowy 6: mm / B: 160 mm / ciężar: 40,7 kg Wys. zabudowy 7: mm / B: 160 mm / ciężar: 41,7 kg Wys. zabudowy 8: mm / B: 160 mm / ciężar: 41,5 kg Wys. zabudowy 9: mm / B: 160 mm / ciężar: 45,0 kg Wys. zabudowy 10: mm / B: 160 mm / ciężar: 44,2 kg Wys. zabudowy 0/3: mm / B: 160 mm / ciężar: 36,2 kg Warianty zabudowy Wyprofilowane wysokości pozwalają na zabudowę ze spadkiem dna. Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 1000 mm. 4 3 Kierunek przepływu /3 0/3 4 5 Kierunek przepływu Kierunek przepływu Kierunek przepływu 10 SK Odwodnienia liniowe Komfort SLR NW Kierunek przepływu Kierunek przepływu 2013 W 77

24 Odwodnienia liniowe Komfort SLR NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D i F Produkt Opis produktu Nr art. NW 150 klasa D Odwodnienie liniowe KESSEL Komfort SLR NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 1000 mm Wys. zabudowy: 170 mm / B: 210 mm / ciężar: 58,3 kg Wys. zabudowy: 220 mm / B: 210 mm / ciężar: 61,5 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 62,2 kg Długość 500 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 33,8 kg NW 150 klasa F Odwodnienie liniowe KESSEL Komfort SLR NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 1000 mm Wys. zabudowy: 170 mm / B: 210 mm / ciężar: 58,8 kg Wys. zabudowy: 220 mm / B: 210 mm / ciężar: 62,0 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 69,7 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 270 mm / B: 215 mm / ciężar: 34,5 kg NW 200 klasa D Odwodnienie liniowe KESSEL Komfort SLR NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa D. Długość 1000 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 63,3 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 68,5 kg Wys. zabudowy: 300 mm / B: 260 mm / ciężar: 75,8 kg Długość 500 mm Wys. zabudowy: 300 mm / B: 260 mm / ciężar: 38,8 kg NW 200 klasa F Odwodnienie liniowe KESSEL Komfort SLR NW 200 Odwodnienia liniowe Komfort SLR NW 150/200/300 Dostawa wraz z rusztem przykręcanym śrubami NW 300 klasa F ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 1000 mm Wys. zabudowy: 180 mm / B: 260 mm / ciężar: 69,8 kg Wys. zabudowy: 240 mm / B: 260 mm / ciężar: 75,0 kg Wys. zabudowy: 300 mm / B: 260 mm / ciężar: 82,3 kg Długość 500 mm Wys. zabudowy: 300 mm / B: 260 mm / ciężar: 42,0 kg Odwodnienie liniowe KESSEL Komfort SLR NW 300 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z GGG, klasa F. Długość 1000 mm Wys. zabudowy: 245 mm / B: 360 mm / ciężar: 115,1 kg Wys. zabudowy: 305 mm / B: 360 mm / ciężar: 125,5 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 127,5 kg Długość 500 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 138,4 kg W

25 Odwodnienia liniowe Komfort SLR NW 100/150/200/300 klasa obciążenia D i F W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Skrzynka odpływowa z polimerobetonu, NW 100 z rusztem i krawędzią System NW 100 System NW 150 System NW 200 System NW 300 z GGG, klasa D z osadnikiem wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm/ ciężar: 44,3 kg Skrzynka odpływowa z polimerobetonu, NW 100 z ryglowanym rusztem i krawędzią z GGG, klasa F wys. zabudowy: 580 mm / L: 500 mm / B: 155 mm / ciężar: 46,0 kg Skrzynka odpływowa z polimerobetonu, NW 150/200/300 z rusztem i krawędzią elementy składowe: Odwodnienie liniowe KESSEL Komfort SLR NW 150/200/300 o długości 0,5 m klasa D lub klasa F Część dolna niska, Kombi dla NW 150/200/300 z polimerobetonu wys. zabudowy: 350 mm / B: 305 mm / L:500 mm ciężar: 24,5 kg Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/300 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień: NW 100 NW 150 NW 200 NW 300 H = 192 mm H = 170 mm H = 180 mm H = 245 mm H = 242 mm H = 220 mm H = 240 mm H = 305 mm H = 292 mm H = 270 mm H = 300 mm H = 365 mm H = 149 mm Element przejściowy do spadku kaskadowego Odwodnienia liniowe Komfort SLR NW 100/150/200/ W 79

26 Odwodnienia liniowe Profi NW 100 Klasa obciążenia D/E Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej bez spadku lub ze spadkiem kaskadowym Produkt Opis produktu Nr art. klasa D/E Odwodnienie liniowe KESSEL Profi NW 100 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) i rusztem żeliwnym, klasa D/E 2 Z krawędzią ocynkowaną i rusztem żeliwnym Długość 1000 mm Wys. zabudowy: 148 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 198 mm / B: 150 mm / ciężar: 16,5 kg Wys. zabudowy: 248 mm / B: 150 mm / ciężar: 23,2 kg Wys. zabudowy: 295 mm / B: 150 mm / ciężar: 28,1 kg Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 148 mm / B: 150 mm / ciężar: 12,2 kg Wys. zabudowy: 198 mm / B: 150 mm / ciężar: 12,2 kg Wys. zabudowy: 248 mm / B: 150 mm / ciężar: 16,2 kg Wys. zabudowy: 295 mm / B: 150 mm / ciężar: 17,0 kg ze spadkiem dna Produkt Opis produktu Nr art. klasa D/E Odwodnienie liniowe KESSEL Profi NW 100 Odwodnienia liniowe Profi NW 100 Dostępny spadek dna do wys. zabudowy nr 20. ze spadkiem dna, korytko z polimerobetonu. 1 Z krawędzią (4 mm) i rusztem żeliwnym, klasa D/E. 2 Z krawędzią ocynkowaną i rusztem żeliwnym Wys. zabudowy: początek... - koniec... Długość 1000 mm Wys. zabudowy 1: mm / B: 150 mm / ciężar: 18,5 kg Wys. zabudowy 2: mm / B: 150 mm / ciężar: 18,7 kg Wys. zabudowy 3: mm / B: 150 mm / ciężar: 18,9 kg Wys. zabudowy 4: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 5: mm / B: 150 mm / ciężar: 20,2 kg Wys. zabudowy 6: mm / B: 150 mm / ciężar: 19,9 kg Wys. zabudowy 7: mm / B: 150 mm / ciężar: 19,6 kg Wys. zabudowy 8: mm / B: 150 mm / ciężar: 20,5 kg Wys. zabudowy 9: mm / B: 150 mm / ciężar: 21,0 kg Wys. zabudowy 10: mm / B: 150 mm / ciężar: 21,6 kg Wys. zabudowy 0/3: mm / B: 150 mm / ciężar: 18,8 kg Wys. zabudowy 0/3: mm / B: 150 mm / ciężar: 19,2 kg W

27 Odwodnienia liniowe Profi NW 100 Klasa obciążenia D/E W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Nr art. Skrzynka odpływowa z polimerobetonu, NW 100 z ocynkowanym koszem osadczym Wys. zabudowy: 580 mm / L: 500 mm / B: 150 mm / ciężar: 31,6 kg z krawędzią ocynkowaną Ścianka czołowa Universal pasuje do odwodnień H = 148 mm pasuje do odwodnień H = 198 mm pasuje do odwodnień H = 248 mm pasuje do odwodnień H = 295 mm Element przejściowy do spadku kaskadowego Odwodnienia liniowe Profi NW 100 Przykłady zabudowy ze spadkiem kaskadowym strona 76. Przykłady zabudowy ze spadkiem dna W 81

28 Odwodnienia liniowe Profi NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E Produkt Opis produktu Nr art. NW 150 klasa D/E Odwodnienie liniowe KESSEL Profi NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) i rusztem żeliwnym, klasa D/E 2 Z krawędzią ocynkowaną i rusztem żeliwnym Długość 1000 mm Wys. zabudowy: 170 mm / B: 210 mm / ciężar: 25,2 kg Wys. zabudowy: 220 mm / B: 210 mm / ciężar: 27,5 kg Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 30,5 kg Długość 500 mm Wys. zabudowy: 270 mm / B: 210 mm / ciężar: 18,0 kg Dostawa wraz z rusztem przykręcanym śrubami NW 200 klasa D/E Odwodnienie liniowe KESSEL Profi NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) i rusztem żeliwnym, klasa D/E 2 Z krawędzią ocynkowaną i rusztem żeliwnym Długość 1000 mm Wys. zabudowy: 210 mm / B: 260 mm / ciężar: 27,5 kg Wys. zabudowy: 260 mm / B: 260 mm / ciężar: 32,5 kg Wys. zabudowy: 310 mm / B: 260 mm / ciężar: 38,0 kg Długość 500 mm Wys. zabudowy: 310 mm / B: 260 mm / ciężar: 19,5 kg Dostawa wraz z rusztem przykręcanym śrubami Odwodnienia liniowe Profi NW 150/200/300 NW 300 klasa D/E Odwodnienie liniowe KESSEL Profi NW 300 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) i rusztem żeliwnym, klasa D/E 2 Z krawędzią ocynkowaną i rusztem żeliwnym Długość 1000 mm Wys. zabudowy: 245 mm / B: 360 mm / ciężar: 44,5 kg Wys. zabudowy: 305 mm / B: 360 mm / ciężar: 49,0 kg Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 51,5 kg Długość 500 mm Wys. zabudowy: 365 mm / B: 360 mm / ciężar: 35,0 kg Dostawa wraz z rusztem przykręcanym śrubami W

29 Odwodnienia liniowe Profi NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Produkt Opis produktu Skrzynka odpływowa z polimerobetonu, NW 150/200/300, z rusztem i krawędzią 1 żeliwną 2 ocynkowaną Elementy składowe: Odwodnienie liniowe KESSEL Profi NW 150/200/300 o długości 0,5 m klasa D/E Część dolna niska, Kombi dla NW 150/200/300 z polimerobetonu Wys. zabudowy: 350 mm / B: 305 mm / L: 500 mm ciężar: 24,5 kg System NW System NW 200 System NW Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/300 ciężar: 6,5 kg Ścianka czołowa Universal pasuje do odwodnień: NW 150 NW 200 NW 300 H = 170 mm H = 210 mm H = 245 mm H = 220 mm H = 260 mm H = 305 mm H = 270 mm H = 310 mm H = 365 mm Element przejściowy do spadku kaskadowego Odwodnienia liniowe Profi NW 150/200/ W 83

30 Odwodnienia liniowe z zamknięciem Standard bez krawędzi W związku z coraz częściej występującymi silnymi ulewami, powierzchnie na terenie domu, podwórza i ogrodu muszą być szybko i niezawodnie odwadniane. Doskonale nadają się do tego odwodnienia liniowe KESSEL Standard. Niewielki ciężar korytek w porównaniu z ciężarem urządzenia wykonanego z betonu oraz zamknięcie zatrzaskowe Klick sprawiają, że montaż odwodnień Standard jest niezwykle prosty. W przypadku odwodnień bez krawędzi, KESSEL oferuje ruszty ryglowane. Unika się dzięki temu deformacji rusztów, która w przypadku produktów porównywalnych już po krótkim czasie użytkowania prowadzi do tak zwanego klekotania elementów. Specjalne ukształtowanie dna poprawia efekt samooczyszczania korytek i zwiększa wartości obciążenia. Zmniejsza to ciężar i znacznie ułatwia zabudowę. Korytko odwodnienia liniowego produkowane jest z polimerobetonu, który jest odporny na działaniu mrozu i wykazuje dużą odporność na ścieranie. W celu przykrycia korytka dostępne są zarówno lekkie ruszty drabinkowe ze stali ocynkowanej jak również ruszty żeliwne. Odwodnienie liniowe Standard Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odwodnienia liniowe Standard i Standard C Standard C z krawędzią ze stali ocynkowanej Odwodnienia liniowe KESSEL Standard C posiadają w porównaniu z wariantem Standard dodatkową krawędź stalową, dzięki czemu mogą być stosowane na powierzchniach parkingowych, wjazdach na tereny zakładowe, deptakach oraz innych powierzchniach użyteczności publicznej. Na terenach o ruchu kołowym odwodnienia liniowe Standard C mogą więc być obciążane do 25 ton (klasa C). Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe korytek ułatwiają bezproblemowe łączenie ich ze sobą. W celu przykrycia korytek, produkowanych w długościach 50 cm i 100 cm, dostępne są ruszty wykonane w następujących wersjach: Ruszt drabinkowy ocynkowany Ruszt oczkowy ocynkowany (klasa B) Ruszt drabinkowy podwójny ocynkowany (klasa C) Ruszt szczelinowy żeliwny (klasa C) Skrzynki odpływowe jako elementy przejściowe do kanalizacji wyposażone są w ocynkowane osadniki i wyjmowane syfony. Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Zamknięcie zatrzaskowe KESSEL Zamknięcie zatrzaskowe w odwodnieniach liniowych KESSEL Zamknięcie zatrzaskowe umożliwia łatwy i szybki montaż. Ryglowanie wykonane jest z tworzywa sztucznego odpornego na działanie czynników atmosferycznych i nie ulega korozji. Szczególnie w przypadku dłuższych ciągów odwodnień umożliwia to znaczne oszczędności czasowe. W

31 zatrzaskowym Standard i Standard C Odwodnienie liniowe Standard C Cztery różne ruszty do indywidualnego dostosowania obciążenia aż do 25 ton od powierzchni dla ruchu pieszego do terenów pod ruch kołowy (25 ton) w przypadku odwodnienia Standard C. Stosuje się tu ruszty drabinkowe ze stali ocynkowanej, ruszty oczkowe, podwójne ruszty drabinkowe oraz ruszty szczelinowe o długości 0,5 m i 1,0 m. Zamknięcie zatrzaskowe gwarantuje łatwy i szybki montaż rusztu Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. 1. Montaż rusztu Ruszt umieścić zamknięciem w korytku, docisnąć aż do usłyszenia kliknięcia. 2. Demontaż rusztu Włożyć klucz do wyjmowania, przekręcić i wyjąć ruszt. Klick! Odwodnienia liniowe Standard i Standard C 2013 W 85

32 Odwodnienie liniowe Standard NW 100 Produkt Opis produktu Wielk. nom. Nr art. ocynkowany Odwodnienie liniowe KESSEL Standard korytko z polimerobetonu, ruszt drabinkowy ocynkowany L: 1000 mm / B: 125 mm / H: 100 mm* L: 500 mm / B: 125 mm / H: 100 mm* żeliwny Odwodnienie liniowe KESSEL Standard korytko z polimerobetonu. ruszt żeliwny L: 1000 mm / B: 125 mm / H: 100 mm* L: 500 mm / B: 125 mm / H: 100 mm* * Wysokość 80 mm na zapytanie W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z ryglowanym rusztem drabinkowym, ocynkowanym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm Skrzynka odpływowa z ryglowanym rusztem żeliwnym z ocynkowanym osadnikiem i rusztem L: 500 mm / B: 125 mm / H: 285 mm Ścianka czołowa z króćcem z PVC Odwodnienia liniowe Standard NW 100 Ścianka czołowa bez króćca z PVC Syfon z PVC Zaślepka skrzynki odpływowej z PVC Kosz na liście z tworzywa sztucznego W

33 Odwodnienie liniowe Standard C NW 100 klasa obciążenia C Produkt Tutaj wybierz jednen ruszt: Opis produktu Odwodnienie liniowe KESSEL Standard C z polimerobetonu ze stalową krawędzią, ocynk. 2 mm, Szer. w świetle 100 mm, bez własnego spadku 1 Do zabudowy bez spadku kaskadowego L: 1000 mm / B: 135 mm / H: 100 mm* L: 500 mm / B: 135 mm / H: 100 mm* 2 Do zabudowy bez spadku kaskadowego L: 1000 mm / B: 135 mm / H: 150 mm L: 500 mm / B: 135 mm / H: 150 mm 3 Do zabudowy przy spadku kaskadowym L: 1000 mm / B: 135 mm / H: 193 mm L: 500 mm / B: 135 mm / H: 193 mm L: 1000 mm / B: 135 mm / H: 243 mm L: 500 mm / B: 135 mm / H: 243 mm L: 1000 mm / B: 135 mm / H: 295 mm L: 500 mm / B: 135 mm / H: 295 mm Do użycia także jako czwórnik i do stosowania przy spadku kaskadowym 4 Skrzynka odpływowa KESSEL z polimerobetonu ze stalową krawędzią, ocynkowaną 2 mm, Szerokość w świetle 100 mm, bez własnego spadku L: 500 mm / B: 135 mm / H: 580 mm Z koszem ocynkowanym * Wysokość 80 mm na zapytanie Wielk. nom Nr art klasa A klasa B klasa C klasa C Ruszt drabinkowy, ocynkowany klasa A, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt oczkowy, ocynkowany klasa B, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm Ruszt drabinkowy podwójny, ocynk. Klasa C, ryglowany L: 1000 mm / B: 123 mm L: 500 mm / B: 123 mm W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Ruszt szczelinowy żeliwny klasy C, ryglowany L: 500 mm / B: 123 mm Ścianka czołowa Universal z polimerobetonu pasuje do odwodnień H = 100 mm pasuje do odwodnień H = 150 mm pasuje do odwodnień H = 193 mm pasuje do odwodnień H = 243 mm pasuje do odwodnień H = 295 mm Element przejściowy dla spadku kaskadowego Odwodnienia liniowe Standard NW W 87
