1 Odwodnienia prysznicowe ACO SHOWERDRAIN ACO EASYFLOW

2 NOWOCZESNE I ORYGINALNE Każdy kto projektuje czy wyposaża swoją łazienkę lub remontuje starą, myśli, jak uzyskać maksimum przestrzeni, nie tracąc nic z jej elementów. Firma ACO, wyprzedzając oczekiwania klientów, pomyślała o przyjaznych, przestrzennych rozwiązaniach tego problemu, wprowadzając na rynek przemyślane systemy odwodnień łazienkowych, które zapewniają idealny odpływ wody i nie wymagają stosowania brodzika, typowych progów występujących w przypadku kabin prysznicowych. ACO Showerdrain i ACO Easyflow to estetyczne i idealne rozwiązania dla każdej, nawet małej łazienki, także dla całego ciągu pryszniców na basenach, przy salach gimnastycznych i w obiektach sportowych. ACO Showerdrain, ACO Easyflow są wbudowane w powierzchnię podłogi i przykryte eleganckim polerowanym rusztem o własnościach antypoślizgowych. Dzięki temu uzyskujemy płynne przejście do strefy prysznica, a pozostała powierzchnia podłogi jest sucha. To jest właśnie Twoja komfortowa łazienka masz więcej przestrzeni, bezpieczny i wygodny prysznic, nowoczesny i oryginalny wygląd. Idealne rozwiązanie do łazienek dla osób niepełnosprawnych

3 ACO SHOWERDRAIN LINIA EXLUSIVE Nowoczesne wzornictwo 6 wzorów rusztu ze stali nierdzewnej oraz wersja kanału do wypełnienia płytkami podłogowymi w każdym z wariantów Tile * Flag Sinus Raindrops Pearl Wybór wariantu montażu odwodnienie proste lub odwodnienie narożne Trwałość Wysokiej jakości, polerowana elektrolitycznie stal nierdzewna, odporna na zadrapania (cały kanał łącznie z rusztem) Szczelność piaskowa powierzchnia kołnierza poprawiająca przyczepność uszczelki Wybór długości 700, 800, 900, 1000, 1200 mm Pełny odpływ wody 20 l/min wyprofilowany (spadkowy) kształt kanału odpływowego Łatwość czyszczenia wyjmowany osadnik zanieczyszczeń i zasyfonowanie Regulowana wysokość montażu zakres: 10,5 16 mm Idealne rozwiązanie do łazienek dla osób niepełnosprawnych * przykład ułożenia terakoty

4 ACO SHOWERDRAIN LINIA EXLUSIVE Ogólny widok kanału Element narożny Przekrój podłogi Syfon Mocowanie

5 ACO SHOWERDRAIN LINIA EXLUSIVE Warianty wykonania odwodnień prysznicowych z odpływem DN 50 Produkt Element prosty Element narożny Kanał z rusztem Kanał do wypełnienia Wzór Długość a 1 Długość a 2 Nr katalogowy Nr katalogowy [cm] [cm] Pearl Raindrops Sinus Flag Tile a2 a mm 42 Wymiary kanałów prysznicowych Wymiary elementu narożnego Wyjmowane zasyfonowanie

6 ACO SHOWERDRAIN LINIA CLASSIC Nowoczesne wzornictwo 2 wzory rusztu ze stali nierdzewnej Dwa warianty montażu ruszt jednoczęściowy i trzyczęściowy Trwałość Wysokiej jakości, polerowana elektrolitycznie stal nierdzewna, odporna na zadrapania (cały kanał łącznie z rusztem) Szczelność piaskowa powierzchnia kołnierza poprawiająca przyczepność uszczelki Wybór długości 485, 585, 685, 785, 885, 985, 1085, 1185 mm Pełny odpływ wody 20 l/min wyprofilowany (spadkowy) kształt kanału odpływowego Łatwość czyszczenia wyjmowany osadnik zanieczyszczeń i zasyfonowanie Widok z boku Widok od spodu

7 ACO SHOWERDRAIN LINIA CLASSIC Odwodnienia prysznicowe kanały z rusztem (z kołnierzem do izolacji) jednoczęściowy jednoczęściowy trzyczęściowy Długość Nr Nr Nr [mm] katalogowy katalogowy katalogowy L Odwodnienia prysznicowe kanały z rusztem (bez kołnierza) jednoczęściowy jednoczęściowy trzyczęściowy Długość Nr Nr Nr [mm] katalogowy katalogowy katalogowy L Element syfonu Element syfonu Mocowanie

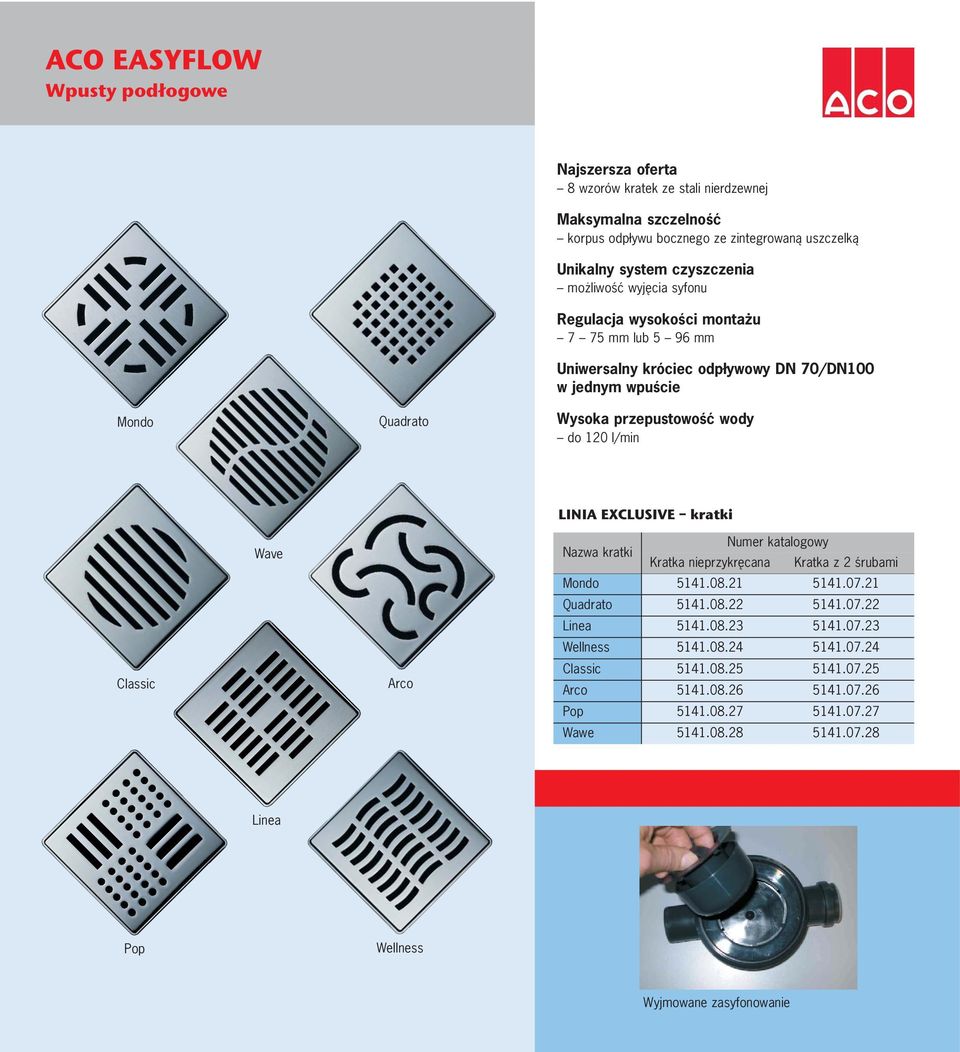

8 ACO EASYFLOW Wpusty podłogowe Mondo Najszersza oferta 8 wzorów kratek ze stali nierdzewnej Maksymalna szczelność korpus odpływu bocznego ze zintegrowaną uszczelką Unikalny system czyszczenia możliwość wyjęcia syfonu Regulacja wysokości montażu 7 75 mm lub 5 96 mm Uniwersalny króciec odpływowy DN 70/DN100 w jednym wpuście Wysoka przepustowość wody do 120 l/min Classic Arco LINIA EXCLUSIVE kratki Nazwa kratki Numer katalogowy Kratka nieprzykręcana Kratka z 2 śrubami Mondo Linea Wellness Classic Arco Pop Wawe Linea Pop Wellness Wyjmowane zasyfonowanie

9 ACO EASYFLOW Wpusty podłogowe LINIA EXCLUSIVE na komplet składają się 3 elementy: korpus, nadstawka i kratka Numer katalogowy korpus Numer katalogowy Numer katalogowy nadstawka Wymiar kratki A Numer katalogowy kratka Rodzaj odpływu Wymiar kratki A Średnica odpływu B/C Rodzaj odpływu Średnica odpływu B/C Średnica dopływu D Średnica dopływu D Przepływ Przepływ Wys. zam. wod. Wysokość korpusu H Zakres regulacji wysokości h mm 3 mm DN DN l/s mm mm mm boczny 1,5 DN 50 DN 40 1, boczny 1,5 DN 50 1, boczny 1,5 DN 50 DN 40 1, boczny 1,5 DN 50 1, pionowy 90 DN 50 1, boczny 1,5 DN 70/100 DN 40 1, boczny 1,5 DN 70/100 1, boczny 1,5 DN 70/100 2, Wys. zam. wod. Wysokość korpusu H Zakres regulacji wysokości h mm 3 mm DN DN l/s mm mm mm boczny 1,5 DN 50 DN 40 1, boczny 1,5 DN 50 1, boczny 1,5 DN 50 DN 40 1, boczny 1,5 DN 50 1, pionowy 90 DN 50 1, boczny 1,5 DN 70/100 DN 40 1, boczny 1,5 DN 70/100 1, boczny 1,5 DN 70/100 2, LINIA CLASSIC jeden wzór kratki Wpust podłogowy DN 50 Wpust podłogowy DN 50 Flatline niski Wpust podłogowy DN 70/100

10 INSTRUKCJA MONTAŻU Montaż 1. Przed rozpoczęciem instalacji najpierw wyjąć ruszt, aby zapobiec jego uszkodzeniu. Zalecamy również (w tym samym celu) okleić taśmą brzeg kanału podłogowego. 2. Starannie zadbać, aby podczas montażu i prac wykończeniowych do instalacji odprowadzającej odwodnienia prysznicowego nie przedostały się jakiekolwiek odpady np. zaprawa murarska itp., dlatego również zachęcamy do tymczasowego zaklejenia instalacji przy montażu kanału SHOWERDRAIN. Wpust podłogowy EASYFLOW jest wyposażony fabrycznie w styropianowy korek montażowy 3. Boczną i dolną krawędź kanału przetrzeć papierem ściernym oraz odtłuścić odpowiednim środkiem w celu osiągnięcia lepszej przyczepności do podłogi. Nie dotyczy wpustu podłogowego EASYFLOW. 4. Kanał podłączyć do kanalizacji tak, aby króciec odprowadzający odwodnienia prysznicowego został jak najgłębiej wsunięty w łącznik (bez względu na rodzaj rury PVC, PE czy PP) 5. Kanał uziemić poprzez podłączenie drutu uziemiającego do punktu uziemiającego w instalacjach odprowadzających rynny. Nie dotyczy wpustu podłogowego EASYFLOW. 6. Kanał wypoziomować we wszystkich kierunkach regulując kotwy przymocowane do podłogi śrubami (typ Exclusive) lub regulując ułożenie kanału w zaprawie murarskiej (typ Classic). 7. Przestrzeń pod i wokół kanału wypełnić zaprawą murarską pamiętając o pozostawieniu przestrzeni na wysokość terakoty. 8. Kanał SHOWERDRAIN: Terakotę w obszarze prysznica układać uzyskując spadek w kierunku kanału. Układanie terakoty 1-2 mm powyżej poziomu górnej krawędzi odwodnienia zapobiegnie tworzeniu się kałuży wody. Wpust EASYFLOW: Terakotę w obszarze prysznica układać w tzw. kopertę uzyskując spadek z czterech stron w kierunku wpustu. 9. Po ułożeniu terakoty przestrzeń pomiędzy terakotą i krawędzią odwodnienia wypełnić uszczelniaczem silikonowym. Najlepszy efekt estetyczny zostanie osiągnięty jeżeli szerokość szczeliny wypełnionej silikonem będzie identyczna z szerokością rowka pomiędzy płytkami terakoty oraz jeżeli odcień fugi i silikonu będą podobne. 10. Resztki zaprawy murarskiej lub uszczelniacza silikonowego ostrożnie usunąć za pomocą gąbki lub zmywaka z tworzywa sztucznego. 11. Po usunięciu folii z rusztu i zabezpieczeń z instalacji odprowadzających ruszt umieścić na swoim miejscu. Ważne! 1. Wydajność hydrauliczna (szybkość odpływu) jest uzależniona od pojemności kanału odprowadzającego i parametrów instalacji sanitarnej kanalizacji, do której zostanie podłączony. Zachęcamy zatem, by zastosować się do następujących wskazówek: odpływowa rura kanalizacyjna prowadząca do pionowej części kanalizacji powinna być jak najkrótsza należy unikać zgięć odpływowej rury kanalizacyjnej odpływową rurę kanalizacyjną należy zainstalować pod odpowiednim kątem, zapewniającym dostateczny spadek średnica instalacji odprowadzających powinna wynosić min. 50 mm 2. Wydajność hydrauliczna odwodnień prysznicowych SHOWERDRAIN to ok. 20 l/min, EASYFLOW to ok. 120l/min (testowano wg EN1253), co jest wystarczające dla większości pryszniców. Przy zastosowaniu odwodnień prysznicowych dla większej ilości stanowisk prysznicowych lub dla pryszniców o wyższych parametrach należy zasięgnąć porady u dostawcy instalacji. 3. W przypadku poprowadzenia odwodnienia prysznicowego pomiędzy dwoma ściankami kabiny należy uwzględnić całkowitą długość kanału wraz z kołnierzem. Odwodnienia prysznicowe można umiejscowić zarówno w tylnej jak i w przedniej części (pod drzwiami prysznica). Często wybierane jest rozwiązanie pierwsze. 4. Przy umiejscowieniu odwodnienia pod drzwiami prysznica należy zastosować odwodnienia prysznicowe w wariancie z dzielonym rusztem łatwym do wyjęcia (wersja Classic). 5. Przy jednoczesnym stosowaniu ogrzewania podłogowego trzeba zadbać o umiejscowienie syfonu co najmniej 30 cm od instalacji grzewczych, co zapobiegnie jego wysuszaniu. Czyszczenie i konserwacja Unikać czyszczenia środkami i preparatami szorującymi stal nierdzewna należy do materiałów wrażliwych na uszkodzenia mechaniczne i zadrapania. Polecamy używanie gąbki lub zmywaka z tworzywa sztucznego. Do czyszczenia można używać środki specjalne do stali nierdzewnej i zwykłe środki czyszczące. Odwodnienie prysznicowe nie wymaga żadnej konserwacji, jednak zachęcamy do regularnego wyjmowania syfonu, kontroli zanieczyszczenia instalacji odprowadzających i usunięcia ewentualnych nieczystości.

11 INSTRUKCJA MONTAŻU Montaż ACO SHOWERDRAIN zaprawa klejowa płytki/terakota kołnierz z narożnikiem ściennym fuga elastyczna płytki/glazura zaprawa klejowa fuga elastyczna płytki/terakota zaprawa klejowa masa uszczelniająca masa uszczelniająca kanał kołnierz kanał ruszt fuga elastyczna kołnierz masa uszczelniająca jastrych jastrych Montaż kanału prostego Montaż kanału narożnego Montaż ACO EASYFLOW masa kołnierz z włókniną uszczelniająca 1. Bez uszczelnienia. 2. Uszczelnienie przy zastosowaniu techniki nakładania cienkiej warstwy kleju pod terakotę. terakotę masa kołnierz z włókniną uszczelniająca kołnierz zaciskowy uszczelniający 4. Uszczelnienie przy zastosowaniu techniki nakładania cienkiej warstwy kleju pod terakotę. Jedna warstwa uszczelniająca pasmo materiału kołnierz zaciskowy uszczelniającego uszczelniający 3. Uszczelnienie jednym pasmem materiału uszczelniającego. pasmo materiału kołnierz zaciskowy uszczelniającego uszczelniający ogrzewanie podłogowe 5. Uszczelnienie dwoma pasmami materiału uszczelniającego
