3.4 Wpusty tarasowe, dachowe, parkingowe, podwórzowe, deszczowe

Transkrypt

1 3.4 Wpusty tarasowe, dachowe, parkingowe, podwórzowe, deszczowe Wpusty tarasowe, system Wpusty dachowe, system Wpusty dachowe Ecoguss Wpusty parkingowe Ecoguss Wpusty podwórzowe Ecoguss Wpusty deszczowe System modułowy. Wpusty podwórzowe, wpusty deszczowe Wpusty podwórzowe, system 400 Wpusty podwórzowe, deszczowe system Odwodnienia liniowe

2 und überwacht und überwacht und überwacht Wpusty tarasowe KESSEL według PN EN 1253 System KESSEL - Zalety Dopasowywana nasadka Z kołnierzem do uszczelnień klejonych Ø min. 20 max. 60 Wpust tarasowy KESSEL z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s z ABS,... Odpływ pionowy, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z kołnierzem do uszczelnień klejonych i przeciwkołnierzem. Z nasadką z ABS z kratką szczelinową x mm ze stali nierdzewnej, klasa K3. Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, z regulowaną wysokością. KESSEL Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem. Możliwość zamontowania na zabudowanych wpustach KESSEL. Wielk. nom. Odpływ 50boczny: Nr art Odpływ pionowy: Nr art Wybranie 180 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Dopasowywana nasadka z krawędzią połączeniową min. 10 max. 60 Wpust tarasowy KESSEL z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z nasadką z ABS z kratką szczelinową x mm ze stali nierdzewnej, klasa K Nr art Wybranie 220 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität z krawędzią połączeniową Ø Wpust tarasowy KESSEL z założonym rusztem z tworzywa sztucznego, klasa K3 z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem Nr art Wybranie 220 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 112

3 Wpusty dachowe KESSEL według PN EN 1253 System z dociskowym kołnierzem uszczelniającym Wybranie 180 x 180 mm z dwoma dociskowymi kołnierzami uszczelniającymi Element grzejny EG1.0 dla wpustów 50, 70 w skład zestawu wchodzą: - 1 mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic mm, Wpust dachowy KESSEL z PP, Odpływ pionowy, przepustowość 4,5 l/s Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. KESSEL GmbH DIN EN1253 Wpust dachowy KESSEL z PP, Odpływ pionowy, przepustowość 4,5 l/s Z podwójnym uszczelnieniem. Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. Element grzejny EG1.5 dla wpustów, 150 w skład zestawu wchodzą: - 1,5 mb przewodu grzejnego - 1 mb przewodu zasilającego (3 x 1 mm 2 ) - taśma aluminiowa - taśma izolacyjna dla średnic -150 mm Wielk. nom Nr art Wybranie 180 x 180 mm KESSEL GmbH DIN EN1253 Przykłady kombinacji Nasadka z ABS nr art Łącznik z PP nr art Pierścień mocujący (w komplecie z artykułem nr 27198) Do stosowania przy odprowadzaniu wody przesiąkającej nr art Przedłużka ABS z uszczelką wargową, perforowana nr art P lub Kosz ochronny na liście nr art

4 und überwacht und überwacht Wpusty dachowe Ecoguss według PN EN 1253 / DIN do odwodnienia grawitacyjnego System 200 Wielk. nom. Nr art. Proste, oszczędne i zgodne z normą. Przykład przezbrojenia: uszczelnienie pojedyncze Przed z pojedynczym uszczelnieniem Wybranie Ø 370 mm H 70 96,5 z podwójnym uszczelnieniem Wybranie Ø 370 mm H 70 96,5 99,5 H min. 40 max ,5 H 72 Ø Ø usunięcie przeciwkołnierza Wpust dachowy KESSEL Ecoguss z pojedynczym uszczelnieniem z tworzywa Ecoguss, do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss PN EN 1253 / DIN Wpust dachowy KESSEL Ecoguss z podwójnym uszczelnieniem z tworzywa Ecoguss, do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss z nasadką z tworzywa Ecoguss 200, z dociskowym kołnierzem uszczelniającym i koszem na liście jako podwójnym uszczelnieniem PN EN 1253 / DIN LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität wyjęcie i usunięcie osłony przed żwirem podgrzewany podgrzewany założenie pierścienia spiętrzeniowego, osprzęt, odpowiednio do 70, lub 125 Wpust dachowy Ecoguss do odwadniania grawitacyjnego Po 70 H: 35 mm nr art H: 45 mm nr art Wpust dachowy Ecoguss z przelewem awaryjnym Po przezbrojeniu otrzymuje się wpust awaryjny z pojedynczym lub podwójnym uszczelnieniem z pierścieniem spiętrzeniowym 114

5 Wpusty dachowe Ecoguss System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Osprzęt Pierścień spiętrzeniowy z Ecoguss do odwadniania awaryjnego 70 H: 35 mm nr art H: 45 mm nr art Pierścień dystansowy z Ecoguss do dopasowania osłony przed żwirem do wysokości żwiru nr art Pokrywa ochronna na czas zabudowy z PP nr art Osadnik z PP Nasadka z ABS z ramą nośną i rusztem szczelinowym 200 x 200 mm ze stali nierdzewnej, przykręcaną nr art Przedłużka z PP z uszczelką wargową nr art perforowana nr art P Obudowa izolacyjna niepalna, klasa A mm do wpustów dachowych Ecoguss niepodgrzewanych, nr art do wpustów dachowych Ecoguss podgrzewanych, nr art do łącznika wpustów dachowych Ecoguss, 200 nr art nr art Ø188 34,4 50,3 Multistop 200 jako ochrona przed nieprzyjemnymi zapachami, pianą i robactwem 200 Łącznik z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem z tworzywa Ecoguss do zabudowy w betonie wodoszczelnym nr art nr art Pasuje tylko do wpustów Ecoguss z podwójnym uszczelnieniem. Wzmocnienie blaszane Osłona przed żwirem* z tworzywa sztucznego nr art * Części zamienne ze stali ocynkowanej, do dachów trapezowych pasuje do wpustów dachowych Ecoguss wielkość blachy: 600 x 600 mm wykrój: 270 mm grubość materiału: 1,5 mm nr art

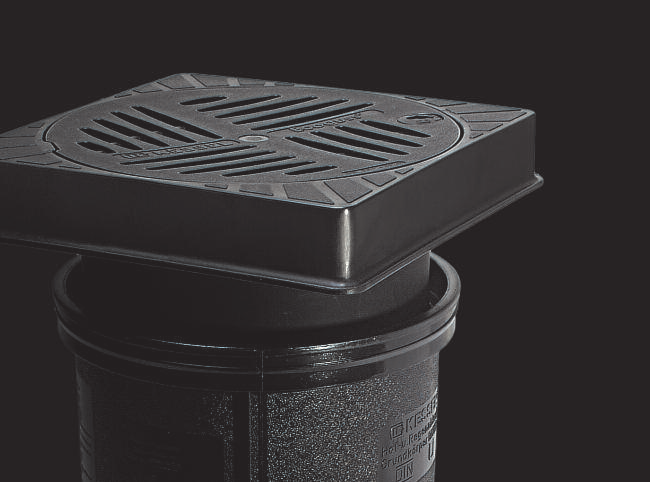

6 und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System 125 Zalety KESSEL z dociskowym kołnierzem uszczelniającym min. 57 max. 113 Wpust parkingowy KESSEL Ecoguss z tworzywa Ecoguss, odpływ pionowy, do podłączenia do rury SML według DIN Z osadnikiem. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej z nasadką kwadratową z tworzywa Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 234 mm, z systemem Lock & Lift klasa B125. Średnica otworu tylko Ø 160 mm z mocowaniem Quick-Fit Przepustowość 4,5 l/s Metaliczne tworzywo kompozytowe Zminimalizowana średnica wiercenia Ø 160 mm > oszczędność 2/3 kosztów Quick-Fit uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. Opcjalnie z wkładem przeciwpożarowym Fire- Kit 125 do wpustów pionowych. Podłączenie do rury SML Brak konieczności stosowania elementów przejściowych! Wyrównanie potencjałów nie jest konieczne Możliwość stosowania także w przypadku gorącego bitumu (krótkotrwale) H Wielk. nom. Nr art. 135 Nr art H PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 116

7 und überwacht und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System /125 Wielk. nom. Nr art. wpust do podłączenia do rury, kwadratowy Nr art Wybranie 300 mm H H Nr art Wybranie 300 mm H H wpust do podłączenia do rury, okrągły H H H1 40 H1 40 Wpust parkingowy KESSEL Ecoguss, kwadratowy z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego przyłączenia do rury System : rura SML System 125: rura z tworzywa sztucznego według DIN Z osadnikiem. z nasadką kwadratową z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowymø 234 mm, z systemem Lock & Lift klasa B 125. Przepustowość 4,5 l/s PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust parkingowy KESSEL Ecoguss, okrągły z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego przyłączenia do rury System : rura SML System 125: rura z tworzywa sztucznego według DIN Z osadnikiem. z nasadką okrągłą z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłą kratką szczelinową Ø 234 mm, z systemem Lock & Lift klasa B 125. Przepustowość 4,5 l/s PN EN 124/PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Osprzęt do wpustów parkingowych Ecoguss Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art , cena 78,00 z bocznym dopływem nr art Przedłużka z PP perforowana z uszczelką wargową nr art P Ø150 Ø125 Ø150 Ø156 Ø Mocowanie Quick-Fit Quick-Fit, uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. z ochroną przeciwpożarową nr art bez ochrony przeciwpożarowej nr art Syfon dzwonowy z tworzywa sztucznego wys. zamknięcia wodnego 50 mm nr art Wkład przeciwpożarowy Fire-Kit* dla korpusów Ecoguss, odpływ pionowy nr art. 48 Ø Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art * tylko w połączeniu z syfonem nr art

8 und überwacht Wpusty podwórzowe z tworzywa Ecoguss / z tworzywa sztucznego Na zewnątrz budynków według PN EN 752 System 200 KESSEL Zalety z nasadką z Ecoguss, klasa B Nr art B od 40 do 150 Dopasowywana nasada: obrotowa nachylana z regulacją wysokości o 110 mm Głębsza zabudowa i dołączenie bocznego dopływu realizowane za pomocą łącznika nr art dla przyłącza rury. Wpust podwórzowy KESSEL Ecoguss 200 z korpusem z tworzywa sztucznego i nasadką z tworzywa Ecoguss odpływ 1 boczny 2,5, 2 odpływ pionowy, przepustowość 4,5 l/s Nasada z ramą nośną kwadratową ruszt szczelinowy klasy B 125 z tworzywa Ecoguss z systemem Lock & Lift, z osadnikiem. 1 2 Odpływ boczny: Głębsza zabudowa do głębokości przemarzania 1020 mm z nasadką nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art System modułowy KESSEL Osprzęt strona Wielk. nom. Odpływ pionowy: Nr art B B z nasadką z tworzywa sztucznego, klasa A 15 od 40 do 150 Wpust podwórzowy KESSEL System 200 z tworzywa sztucznego odpływ 1 boczny 2,5 2 odpływ pionowy, 2,5 przepustowość 4,5 l/s Nasada z ramą nośną. ruszt szczelinowy klasy A 15 z tworzywa sztucznego 1 2 Odpływ boczny: Odpływ pionowy: Nr art PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 118

9 Wpusty podwórzowe Ecoguss Na zewnatrz budynków według PN EN 752 System Zalety KESSEL wpust do podłączenia do rury kwadratowy / okrągły H H1 40 Nr art B H H1 40 Nr art B Wpust podwórzowy KESSEL Ecoguss z tworzywa Ecoguss odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. z kwadratową ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. z okrągłą ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. H H Kompaktowa konstrukcja Bezpośrednie przyłączenie do rury KG Korzystna alternatywna W komplecie osadnik Multistop (osprzęt) jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art Wielk. nom. Nr art B B z tworzywa sztucznego Wpust podwórzowy KESSEL Alrondo S x z tworzywa sztucznego odpływ pionowy Ze zintegrowanym syfonem pokrywa 200 x 200 mm z okrągłym rusztem szczelinowym Ø 140 z tworzywa sztucznego przykręcanym Obciążenie do 2 ton. 119

10 und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 System 200 Zalety KESSEL Optymalne czyszczenie przewodu dzięki wyjmowanemu osadnikowi Podłączanie bocznych dopływów Z praktycznym mocowaniem do ściany Zabudowa chroniona przed zamarzaniem Z łącznikiem nr art lub nr art dostępnym jako osprzęt Wielk. nom. Nr art. z syfonem i osadnikiem Wpust deszczowy KESSEL z tworzywa sztucznego,... Odpływ boczny 2,5, przepustowość 2,8 l/s Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wybranie 380 x 320 mm PN EN 752 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 120

11 und überwacht und überwacht und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 System 200 Wielk. nom. Nr art. z syfonem i osadnikiem Wybranie 320 x 320 mm z osadnikiem Wpust deszczowy KESSEL Z tworzywa sztucznego,... Odpływ pionowy, przepustowość 2,8 l/s Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust deszczowy KESSEL Z tworzywa sztucznego,... Odpływ boczny 2,5, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wybranie 380 x 320 mm PN EN 752 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität z osadnikiem Wpust deszczowy KESSEL z tworzywa sztucznego,... Odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. 1 Z mocowaniem do ściany Wybranie 320 x 320 mm PN EN 1253 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 121

12 Wpusty deszczowe, wpusty podwórzowe Korpusy System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Korpus z tworzywa sztucznego Przepustowość 4,5 l/s Odpływ boczny 2,5 nr art Odpływ pionowy nr art Nasady / pokrywy: Nasadka z ramą nośną z tworzywa Ecoguss z rusztem szczelinowym z tworzywa Ecoguss 250 mm klasa B 125 płynna regulacja wysokości mm nr art Ruszt szczelinowy z tworzywa sztucznego klasy A15 / L15 nr art Rama nośna z tworzywa sztucznego klasy A15 / L15 nr art Pokrywa z tworzywa sztucznego klasy A15 / L15, wodoszczelna nr art Pokrywa wpustu z tworzywa sztucznego z rurą ochronną nr art Ø200 Nasada z tworzywa sztucznego Płynna regulacja wysokości mm. nr art Ruszt wpustu deszczowego z tworzywa sztucznego do dodatk. odwadniania powierzchni z rurą ochronną nr art

13 Wpusty deszczowe, wpusty podwórzowe System 200 System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Łącznik z tworzywa sztucznego zwiększa wysokość o 240 mm nr art Syfon dzwonowy z PP wysokość zamknięcia wodnego mm nr art Osadnik z PE HD nr art Pasuje tylko do artykułów: , , 67940, Łącznik z tworzywa sztucznego z bocznym dopływem nr art Syfon dzwonowy z PP wysokość zamknięcia wodnego 70 mm nr art Multistop 200 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Pasuje tylko do artykułów: , B, B Mocowanie naścienne do wpustów deszczowych nr art Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Ø120 Pasuje do artykułów: B, B Przyrząd do wyjmowania syfonów przy pogłębionej zabudowie nr art Uszczelka wargowa nr art Uszczelka wargowa Zabezpieczenie przed przesuwaniem nr art Klucz ryglujący do rusztów szczelinowych Ecoguss z systemem Lock & Lift nr art

14 Wpusty podwórzowe Na zewnątrz budynków PN EN 752 System 400 Wielk. nom. Nr art. Nr art. 851A Nr art A z osadnikiem 325 od 55 do Wybranie 585 x 535 mm z syfonem i osadnikiem 525 od 55 do Wybranie 585 x 535 mm 75 T T Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z osadnikiem. Do głębokości zabudowy (T) od 380 do 510 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasada z rusztem szczelinowym klasa A z tworzywa sztucznego, klasa B, D z żeliwa szarego według EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 10 kg klasa B ok. 12,5 kg klasa D ok. 20 kg Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 580 do 710 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 20 kg klasa B ok. 23 kg klasa D ok. 30 kg A 851 B 851 D A B D A B D A B D z syfonem i osadnikiem 675 od 55 do T Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 730 do 1080 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo. Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża A B D A B D Nr art A Wybranie 585 x 535 mm Ciężar: klasa A ok. 45 kg klasa B ok. 47,5 kg klasa D ok. 55 kg 124

15 Wpusty podwórzowe System 400 dla wyższych klas obciążeń System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy Część denna: Nasadka / pokrywa: Nasada z pierścieniem zaciskowym... Części denne z polietylenu zamknięte nr art z odpływem nr art nr art Pokrywy z tworzywa sztucznego z żeliwa szarego z żeliwa szarego klasa A nr art klasa B nr art klasa D nr art Ruszty szczelinowe z tworzywa sztucznego z żeliwa szarego z żeliwa szarego klasa A, B, płynna regulacja wysokości nr art klasa A nr art klasa B nr art klasa D nr art klasa D, płynna regulacja wysokości nr art

16 Wpusty podwórzowe System 400 dla wyższych klas obciążeń System modułowy KESSEL Możliwość kombinacji do każdych warunków zabudowy W zależności od potrzeb wybierz jeden lub kilka elementów osprzętu: Łącznik z polietylenu nr art Klamry łączące, 4 sztuki nr art Osadnik z tworzywa sztucznego nr art Syfony nr art nr art Uszczelki przejściowe Uszczelka przejściowa 450 nr art Uszczelka przejściowa 360 nr art Uszczelki kształtowe uszczelka kształtkowa 450 nr art uszczelka kształtowa 360 nr art Uszczelki in situ 50 nr art nr art nr art nr art nr art Dociskowy kołnierz uszczelniający do nasadki nr art Wyrzynarka do nawiercenia bocznych powierzchni dla dopływów i odpływów 50, 70,, 125 oraz 150 (mocowanie piły DA = 190 mm) nr art. 50 Elastomerowa taśma uszczelniająca z NK/SBR nr art Przyrząd do wyjmowania syfonów przy głębszej zabudowie nr art

17 Wpusty podwórzowe/deszczowe System 400 Rozwiązania specjalne Ø Ø 160 Ø Wpust podwórzowy nr art A-RSV wpust podwórzowy z zaworem zwrotnym z wpustu piwnicznego nr art / 27301, z adapterem Inne wykonania na zapytanie Wpust deszczowy nr art A-R osadnik V2A dopływ boczny /125/150 przepustowość 20 l/s klasa obciążeń A/B/D pokrywy: pokrywa ryglowana lub ruszt wlotowy Inne wykonania na zapytanie 127

18 Odwodnienia liniowe Komfort SLR i Profi Krawędź żeliwna KESSEL Dla ekstremalnych Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odwodnienia liniowe Komfort SLR i Profi Odporność na korozję Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Wysoka odporność na pęknięcia, wysoka odporność na obciążenia Klasy obciążenia: Odwodnienia Profi : klasa A-E (klasa E z rusztem drabinkowym żeliwnym), obciążenie do 60 ton (pod ciężki ruch samochodowy) Odwodnienia Komfort SLR : klasa A-F klasa F obciążenie do 90 t (powierzchnie ekstremalnie obciążone np. lotniska) System ryglowania KESSEL Monolock to łatwy i szybki montaż Odwodnienia KESSEL Komfort o długości 50 cm posiadają praktyczny system ryglowania Monolock Odporny na zabrudzenia system ryglowania umożliwia szybki i łatwy montaż rusztów. System Monolock ma po stronie krawędzi 2 uchwyty służące do blokowania. Po stronie przeciwnej ruszt zaskakuje w dwa zatrzaski i dodatkowo zabezpieczany jest tylko jedną śrubą. Jedna śruba zamiast czterech! Oszczędność czasu i pieniędzy oraz maksymalne bezpieczeństwo dzięki zastosowaniu systemu ryglowania KESSEL! 128

19 dla dużych obciążeń Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. Mocowanie jedną śrubą! Odwodnienia liniowe Komfort SLR i Profi rusztu w odwodnieniach liniowych Komfort SLR dla dużych obciążeń Aż do klasy obciążeń F 900. Ryglowanie KESSEL zabezpieczane za pomocą jednej śruby! Otwór na śrubę z bocznym wgłębieniem zapobiega zbieraniu się brudu. 129

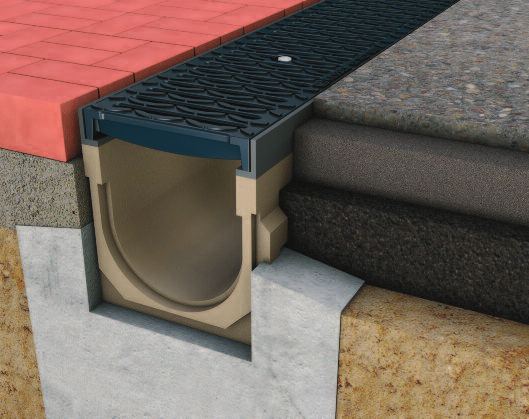

20 Odwodnienia liniowe Komfort SLR NW bez spadku lub ze spadkiem kaskadowym klasa obciążenia D i F Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej Odwodnienia liniowe Komfort SLR NW Nr art. klasa D Dostawa wraz z rusztem przykręcanym śrubami Odwodnienie liniowe KESSEL Komfort SLR NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa D. Długość 0 mm Wys. zabudowy: 198 mm / B: 160 mm Wys. zabudowy: 248 mm / B: 160 mm Wys. zabudowy: 295 mm / B: 160 mm Długość 500 mm Wys. zabudowy: 198 mm / B: 160 mm Wys. zabudowy: 248 mm / B: 160 mm Wys. zabudowy: 295 mm / B: 160 mm klasa F Dostawa wraz z rusztem przykręcanym śrubami Odwodnienie liniowe KESSEL Komfort SLR NW ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa F. Długość 0 mm Wys. zabudowy: 198 mm / B: 160 mm Wys. zabudowy: 248 mm / B: 160 mm Wys. zabudowy: 295 mm / B: 160 mm Długość 500 mm Wys. zabudowy: 198 mm / B: 160 mm Wys. zabudowy: 248 mm / B: 160 mm Wys. zabudowy: 295 mm / B: 160 mm Warianty zabudowy Korytko do zabudowy ze spadkiem kaskadowym SK Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe umożliwiają bezproblemowe łączenie korytek. Kierunek przepływu SK Kierunek przepływu Dostępne są ruszty o długości 500 mm oraz korytka o długości 500 mm i 0 mm. 130 Kierunek przepływu Kierunek przepływu

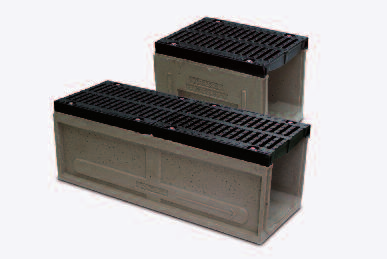

21 Odwodnienia liniowe Komfort SLR NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D i F Nr art. NW 150 klasa D Odwodnienie liniowe KESSEL Komfort SLR NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa D. Długość 0 mm Wys. zabudowy: 170 mm / B: 210 mm Wys. zabudowy: 220 mm / B: 210 mm Wys. zabudowy: 270 mm / B: 210 mm Długość 500 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 270 mm / B: 210 mm NW 150 klasa F Odwodnienie liniowe KESSEL Komfort SLR NW 150 Dostawa wraz z rusztem przykręcanym śrubami NW 200 klasa D Dostawa wraz z rusztem przykręcanym śrubami ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa F. Długość 0 mm Wys. zabudowy: 170 mm / B: 210 mm Wys. zabudowy: 220 mm / B: 210 mm Wys. zabudowy: 270 mm / B: 210 mm Długość 500 mm Wys. zabudowy: 270 mm / B: 210 mm Odwodnienie liniowe KESSEL Komfort SLR NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa D. Długość 0 mm Wys. zabudowy: 180 mm / B: 260 mm Wys. zabudowy: 240 mm / B: 260 mm Wys. zabudowy: 300 mm / B: 260 mm Długość 500 mm Wys. zabudowy: 300 mm / B: 260 mm Odwodnienia liniowe Komfort SLR NW NW 200 klasa F Odwodnienie liniowe KESSEL Komfort SLR NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa F. Długość 0 mm Wys. zabudowy: 180 mm / B: 260 mm Wys. zabudowy: 240 mm / B: 260 mm Wys. zabudowy: 300 mm / B: 260 mm Dostawa wraz z rusztem przykręcanym śrubami Długość 500 mm Wys. zabudowy: 300 mm / B: 260 mm NW 300 klasa F Odwodnienie liniowe KESSEL Komfort SLR NW 300 ze spadkiem kaskadowym, korytko z polimerobetonu. Z krawędzią (7 mm) i rusztem z żeliwa, klasa F. Długość 0 mm Wys. zabudowy: 245 mm / B: 360 mm Wys. zabudowy: 305 mm / B: 360 mm Wys. zabudowy: 365 mm / B: 360 mm Długość 500 mm Dostawa wraz z rusztem przykręcanym śrubami Wys. zabudowy: 365 mm / B: 360 mm

22 Odwodnienia liniowe Komfort SLR NW /150/200/300 klasa obciążenia D i F W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Skrzynka odpływowa z polimerobetonu, NW z rusztem i krawędzią System NW System NW 150 System NW 200 System NW 300 z żeliwa, klasa D z osadnikiem wys. zabudowy: 580 mm / L: 500 mm / B: 160 mm Odwodnienia liniowe Komfort SLR NW 150/200/300 Skrzynka odpływowa z polimerobetonu, NW z ryglowanym rusztem i krawędzią z żeliwa, klasa F wys. zabudowy: 580 mm / L: 500 mm / B: 160 mm Skrzynka odpływowa z polimerobetonu, NW 150/200/300 z rusztem i krawędzią elementy składowe: Odwodnienie liniowe KESSEL Komfort SLR NW 150/200/300 o długości 0,5 m klasa D lub klasa F Część dolna niska, Kombi dla NW 150/200/300 z polimerobetonu wys. zabudowy: 350 mm / B: 305 mm / L: 500 mm Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/ Ścianka czołowa Universal pasuje do odwodnień: NW NW 150 NW 200 NW 300 H = 198 mm H = 170 mm H = 180 mm H = 245 mm H = 248 mm H = 220 mm H = 240 mm H = 305 mm H = 295 mm H = 270 mm H = 300 mm H = 365 mm Element przejściowy do spadku kaskadowego

23 Odwodnienia liniowe Profi NW Klasa obciążenia D/E Zabudowa w nawierzchni brukowej Zabudowa w nawierzchni asfaltowej Zabudowa w nawierzchni betonowej bez spadku lub ze spadkiem kaskadowym Nr art. klasa D/E korytko dostarczane jest bez rusztu ze spadkiem dna Odwodnienie liniowe KESSEL Profi NW ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) żeliwną 2 Z krawędzią ocynkowaną Długość 0 mm Wys. zabudowy: 158 mm / B: 135 mm Wys. zabudowy: 198 mm / B: 135 mm Wys. zabudowy: 248 mm / B: 135 mm Wys. zabudowy: 295 mm / B: 135 mm Długość 500 mm Wys. zabudowy: 158 mm / B: 135 mm Wys. zabudowy: 198 mm / B: 135 mm Wys. zabudowy: 248 mm / B: 135 mm Wys. zabudowy: 295 mm / B: 135 mm OG OC OG OC OG OC OG OC OG OC OG OC OG OC OG OC Odwodnienia liniowe Komfort SLR NW /150/200/300 Nr art. klasa D/E Odwodnienie liniowe KESSEL Profi NW ze spadkiem dna, korytko z polimerobetonu. 1 Z krawędzią (4 mm) żeliwną 2 Z krawędzią ocynkowaną Wys. zabudowy: początek... - koniec... Korytko dostarczane jest bez rusztu Długość 0 mm Wys. zabudowy 1: mm / B: 135 mm Wys. zabudowy 2: mm / B: 135 mm Wys. zabudowy 3: mm / B: 135 mm Wys. zabudowy 4: mm / B: 135 mm Wys. zabudowy 5: mm / B: 135 mm Wys. zabudowy 6: mm / B: 135 mm Wys. zabudowy 7: mm / B: 135 mm Wys. zabudowy 8: mm / B: 135 mm Wys. zabudowy 9: mm / B: 135 mm Wys. zabudowy 10: mm / B: 135 mm Wys. zabudowy 0/3: mm / B: 135 mm OG OC OG OC OG OC OG OC OG OC OG OC OG OC OG OC OG OC OG OC OG OC 133

24 Odwodnienia liniowe Profi NW Klasa obciążenia D/E W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Nr art. Skrzynka odpływowa z polimerobetonu, NW z ocynkowanym koszem osadczym Wys. zabudowy: 580 mm / L: 500 mm / B: 135 mm / z krawędzią żeliwną OG z krawędzią ocynkowaną OC Odwodnienia liniowe Profi NW Ścianka czołowa Universal z krawędzią ocynkowaną pasuje do odwodnień H = 158 mm pasuje do odwodnień H = 198 mm pasuje do odwodnień H = 248 mm pasuje do odwodnień H = 295 mm z krawędzią żeliwną pasuje do odwodnień H = 158 mm pasuje do odwodnień H = 198 mm pasuje do odwodnień H = 248 mm pasuje do odwodnień H = 295 mm Element przejściowy do spadku kaskadowego OC OC OC OC OG OG OG OG Ruszt szczelinowy żeliwny 1) Ruszt drabinkowy klasa C, ryglowany L: 500 mm / B: 123 mm 2) Ruszt drabinkowy klasa D/E, ryglowany L:500 mm / B:123 mm

25 Odwodnienia liniowe Profi NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E Nr art. NW 150 klasa D/E Odwodnienie liniowe KESSEL Profi NW 150 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 2 Z krawędzią (4 mm) żeliwną Z krawędzią ocynkowaną Długość 0 mm Wys. zabudowy: 170 mm / B: 192 mm Wys. zabudowy: 220 mm / B: 192 mm Wys. zabudowy: 270 mm / B: 192 mm Długość 500 mm Wys. zabudowy: 270 mm / B: 210 mm OG OC OG OC OG OC OG OC Korytko dostarczane bez rusztu * inne wysokości na zapytanie NW 200 klasa D/E Odwodnienie liniowe KESSEL Profi NW 200 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) żeliwną 2 Z krawędzią ocynkowaną Długość 0 mm Wys. zabudowy: 210 mm / B: 260 mm Wys. zabudowy: 260 mm / B: 260 mm Wys. zabudowy: 310 mm / B: 260 mm OG OC OG OC OG OC Odwodnienia liniowe Profi NW Długość 500 mm Wys. zabudowy: 310 mm / B: 260 mm OG OC Korytko dostarczane bez rusztu * inne wysokości na zapytanie NW 300 klasa D/E Odwodnienie liniowe KESSEL Profi NW 300 ze spadkiem kaskadowym, korytko z polimerobetonu. 1 Z krawędzią (4 mm) żeliwną 2 Z krawędzią ocynkowaną Długość 0 mm Wys. zabudowy: 245 mm / B: 360 mm Wys. zabudowy: 305 mm / B: 360 mm Wys. zabudowy: 365 mm / B: 360 mm Długość 500 mm Wys. zabudowy: 365 mm / B: 360 mm OG OC OG OC OG OC OG OC Korytko dostarczane bez rusztu 135

26 Odwodnienia liniowe Profi NW 150/200/300 bez spadku lub ze spadkiem kaskadowym Klasa obciążenia D/E W razie potrzeby wybierz jeden lub kilka elementów osprzętu: System NW 150 System NW 200 System NW 300 Skrzynka odpływowa z polimerobetonu, NW 150/200/300, z krawędzią 1 żeliwną 2 ocynkowaną Odwodnienia liniowe Profi NW 150/200/300 Elementy składowe: Odwodnienie liniowe KESSEL Profi NW 150/200/300 o długości 0,5 m klasa D/E Część dolna niska, Kombi dla NW 150/200/300 z polimerobetonu Wys. zabudowy: 350 mm / B: 305 mm / L: 500 mm Kosz osadczy ocynkowany dla części dolnej niskiej NW 150/200/ OG OG OG OC OC OC Ścianka czołowa Universal pasuje do odwodnień: NW 150 NW 200 NW 300 H = 170 mm H = 210 mm H = 245 mm H = 220 mm H = 260 mm H = 305 mm H = 270 mm H = 310 mm H = 365 mm Element przejściowy do spadku kaskadowego Ruszt szczelinowy żeliwny, drabinkowy, ryglowany 1) klasa C L:500 mm S S200-2) klasa E L:500 mm Uwaga! Kompletne odwodnienie o długości 0 mm składa się z korytka (L:0 mm) i dwóch rusztów (L:500 mm) z mocowaniem. 136

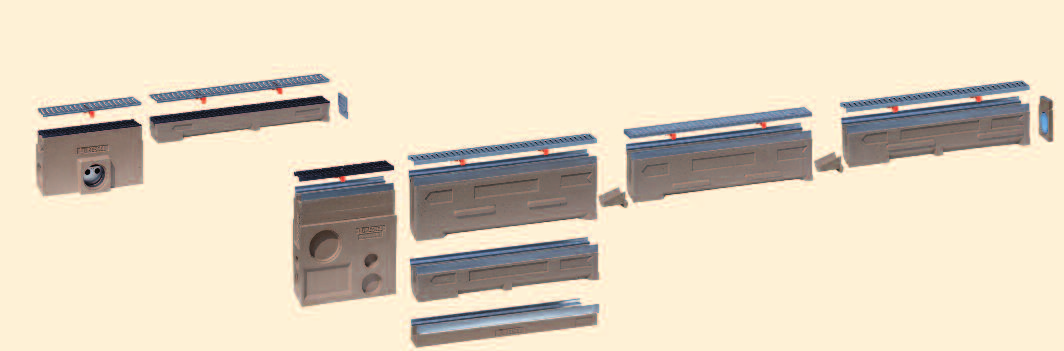

27 Odwodnienia liniowe z zamknięciem zatrzaskowym Standard i Standard C Odwodnienie liniowe Standard Odwodnienie liniowe Standard C Standard bez krawędzi W związku z coraz częściej występującymi silnymi ulewami, powierzchnie na terenie domu, podwórza i ogrodu muszą być szybko i niezawodnie odwadniane. Doskonale nadają się do tego odwodnienia liniowe KESSEL Standard. Niewielki ciężar korytek w porównaniu z ciężarem urządzenia wykonanego z betonu oraz zamknięcie zatrzaskowe Klick sprawiają, że montaż odwodnień Standard jest niezwykle prosty. W przypadku odwodnień bez krawędzi, KESSEL oferuje ruszty ryglowane. Unika się dzięki temu deformacji rusztów, która w przypadku produktów porównywalnych już po krótkim czasie użytkowania prowadzi do tak zwanego klekotania elementów. Specjalne ukształtowanie dna poprawia efekt samooczyszczania korytek i zwiększa wartości obciążenia. Zmniejsza to ciężar i znacznie ułatwia zabudowę. Korytko odwodnienia liniowego produkowane jest z polimerobetonu, który jest odporny na działaniu mrozu i wykazuje dużą odporność na ścieranie. W celu przykrycia korytka dostępne są zarówno lekkie ruszty drabinkowe ze stali ocynkowanej jak również ruszty żeliwne. Standard C z krawędzią ze stali ocynkowanej Odwodnienia liniowe KESSEL Standard C posiadają w porównaniu z wariantem Standard dodatkową krawędź stalową, dzięki czemu mogą być stosowane na powierzchniach parkingowych, wjazdach na tereny zakładowe, deptakach oraz innych powierzchniach użyteczności publicznej. Na terenach o ruchu kołowym odwodnienia liniowe Standard C mogą więc być obciążane do 25 ton (klasa C). Korytko nie posiada własnego spadku. Trzy różne wysokości zabudowy umożliwiają uzyskanie spadku kaskadowego. Odpowiednio profilowane elementy początkowe i końcowe korytek ułatwiają bezproblemowe łączenie ich ze sobą. W celu przykrycia korytek, produkowanych w długościach 50 cm i cm, dostępne są ruszty wykonane w następujących wersjach: Ruszt drabinkowy ocynkowany Ruszt oczkowy ocynkowany (klasa B) Ruszt drabinkowy podwójny ocynkowany (klasa C) Ruszt szczelinowy żeliwny (klasa C) Skrzynki odpływowe jako elementy przejściowe do kanalizacji wyposażone są w ocynkowane osadniki i wyjmowane syfony. Odwodnienia liniowe Profi NW 150/200/300 Łatwa zabudowa Niewielki ciężar korytka ułatwia prawidłową zabudowę. Odporność chemiczna Wysoka odporność chemiczna pozwala na stosowanie odwodnień liniowych KESSEL w zakładach przemysłu chemicznego. Cztery różne ruszty do indywidualnego dostosowania obciążenia aż do 25 ton od powierzchni dla ruchu pieszego do terenów pod ruch kołowy (25 ton) w przypadku odwodnienia Standard C. Stosuje się tu ruszty drabinkowe ze stali ocynkowanej, ruszty oczkowe, podwójne ruszty drabinkowe oraz ruszty szczelinowe o długości 0,5 m i 1,0 m. Odporność na mróz i sól Składnik polimerobetonu żywica syntetyczna zabezpiecza przed wsiąkaniem wody, gwarantując wysoką odporność na mróz i sól. 137
