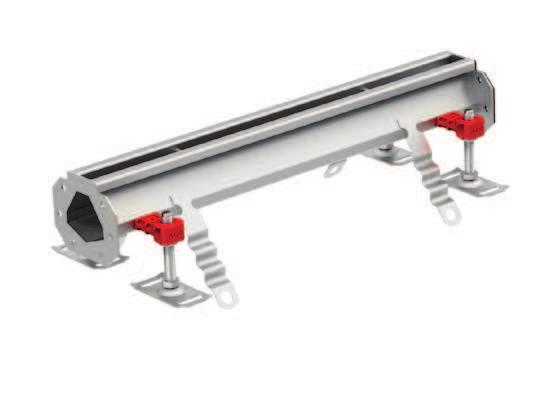

1 ACO Kanały Modular ACO Kanał szczelinowy Modular 20 standardowy Idealny do odbioru wody użytej do spłukiwania posadzek oraz oddzielenia części suchej i mokrej. Modułowa koncepcja umożliwia dostosowanie standardowych kanałów do istniejącego parku maszynowego oraz dopasowanie do wzoru płytek podłogowych. Profilowane dno (przekrój V ) zwiększa skuteczność spływania przy małych przepływach oraz poprawia samoczyszczenie kanałów. W pełni zgodnie z PN-EN 1253 Testowane i klasyfikowane zgodnie z PN-EN 1433 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Pasywowane zanurzeniowo Łatwe i pewne połączenie teleskopowe z wpustem Przycinane na życzenie Szeroki zakres rusztów w klasach obciążenia do C 250 (PN-EN 1433) H Kanał bezspadkowy H2 L ACO Kanały Wymiary L H

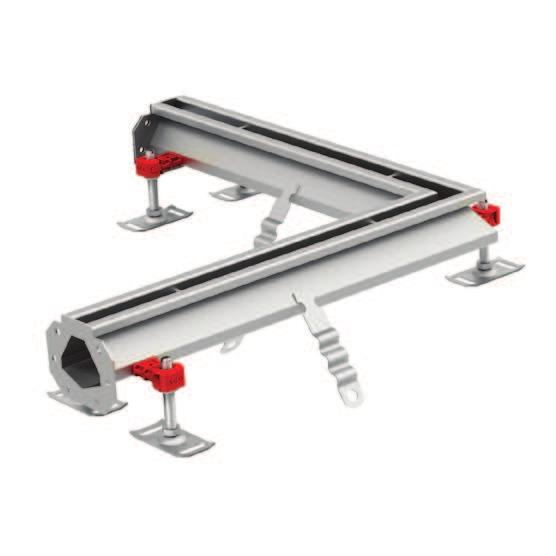

2 Kanał bezspadkowy L H2 H1 ACO Kanały Wymiary L H1 H Kanał narożny L L H Wymiary L H

3 ACO Kanały Modular ACO Kanał szczelinowy Modular 20 standardowy Kanał T L L H Kanał z odpływem na końcu Wymiary L H ACO Kanały L H ØD Wymiary L H ACO Wpust EG x ACO Wpust x higieniczny ACO Wpust x higieniczny ACO Wpust EG150 strona 59 / Wyposażenie strona 62, 79 ACO Wpust higieniczny 142 strona 24 / Wyposażenie strona 77 ACO Wpust higieniczny 157 strona 39 / Wyposażenie strona 78 Ruszty do ACO Kanałów szczelinowych Modular 20 strona 66 (200x200) i 69 (250x250) 143

4 Kanał z odpływem centralnym L H ØD ACO Kanały Wymiary L H ACO Wpust EG x ACO Wpust x higieniczny ACO Wpust x higieniczny ACO Wpust EG150 strona 59 / Wyposażenie strona 62, 79 ACO Wpust higieniczny 142 strona 24 / Wyposażenie strona 77 ACO Wpust higieniczny 157 strona 39 / Wyposażenie strona 78 Ruszty do ACO Kanałów szczelinowych Modular 20 strona 66 (200x200) i 69 (250x250)

5 ACO Kanały Modular ACO Kanał szczelinowy Modular 20 standardowy Ścianka zamykająca pełna H H Ścianka zamykająca z odpływem 50 mm ACO Kanały Ø50 H H

6 Opis produktu Dostępne są różne typy rusztów, dostosowane do różnych zastosowań i klas obciążenia. W przypadku wysokich wymagań higienicznych powinien być stosowany ruszt drabinkowy lub odlewany. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Pasuje do wpustu ze stali nierdzewnej, w pełni zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Wymiary zwieńczenia: 200 x 200 mm Ruszty w klasach obciążenia R50 (5 000 kg) M125 (PN-EN 1253) lub C 250 (PN-EN 124) także w wersji antypoślizgowej Klasa obciążenia Antypoślizgowy M 125 Tak Klasa obciążenia Antypoślizgowy R 50 Tak M 125 Tak C 250 Nie ACO Wpust higieniczny 142 jednoczęściowy strona 20 ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 30 Część górna wpustu dwuczęściowego strona 45

7 Klasa obciążenia Antypoślizgowy Tak L Nie Quadrato Klasa obciążenia Antypoślizgowy L 15 Nie Heelsafe Klasa obciążenia Antypoślizgowy L 15 Nie Nie zastosowano projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i 44. ACO Wpust higieniczny 142 jednoczęściowy strona 20 ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 30 Część górna wpustu dwuczęściowego strona 45 65

8 Klasa obciążenia Antypoślizgowy L 15 Tak Klasa obciążenia Antypoślizgowy M 125 Nie Lej spustowy do wpustu Ø Ø100 Opis Lej spustowy do wpustu o wymiarach zwieńczenia 200 x Produkty nie zostały wykonane wg projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i ACO Wpust higieniczny 142 jednoczęściowy strona 20 ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 30 Część górna wpustu dwuczęściowego strona 45

9 Opis produktu Dostępne są różne typy rusztów, dostosowane do różnych zastosowań i klas obciążenia. W przypadku wysokich wymagań higienicznych powinien być stosowany ruszt drabinkowy lub odlewany. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Pasuje do wpustu ze stali nierdzewnej, w pełni zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Wymiary zwieńczenia: 250 x 250 mm Ruszty w klasach obciążenia R50 (5 000 kg) M125 (PN-EN 1253) lub C 250 (PN-EN 124) także w wersji antypoślizgowej Klasa obciążenia Antypoślizgowy M 125 Tak Klasa obciążenia Antypoślizgowy R 50 Tak M 125 Tak C 250 Nie Produkty nie zostały wykonane wg projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i 44. ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 45 67

10 Ruszt kratowy Klasa obciążenia Antypoślizgowy Tak L Nie Ruszt Quadrato Klasa obciążenia Antypoślizgowy L 15 Nie Ruszt Heelsafe Klasa obciążenia Antypoślizgowy L 15 Nie Produkty nie zostały wykonane wg o projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 45

11 Klasa obciążenia Antypoślizgowy L 15 Tak Pokrywa szczelinowa Klasa obciążenia Antypoślizgowy M 125 Nie Lej spustowy do wpustu Ø Ø100 Opis Lej spustowy do wpustu o wymiarach zwieńczenia 250 x Produkty nie zostały wykonane wg projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i 44. ACO Wpust higieniczny 157 jednoczęściowy strona 34 Część górna wpustu dwuczęściowego strona 45 69

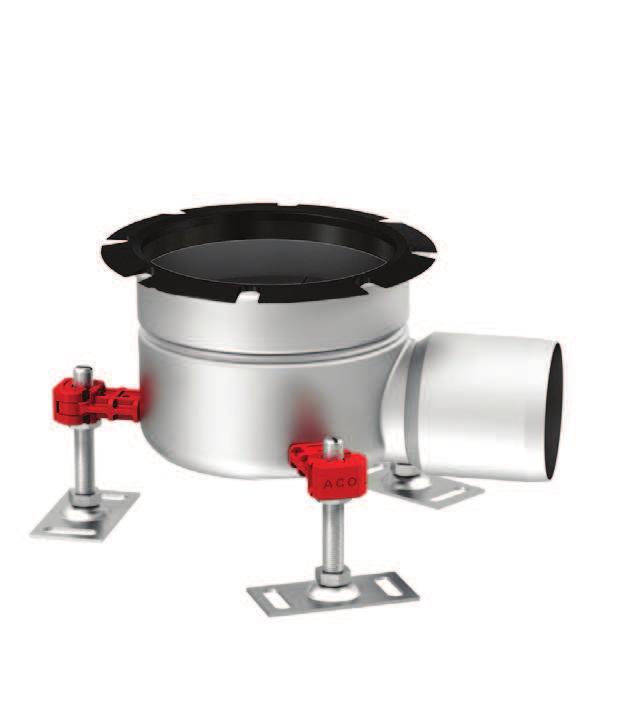

12 Opis produktu Wpusty dwuczęściowe mogą być montowane z częścią górną wpustu lub kanałem odwodnieniem liniowym. Konstrukcja teleskopowa umożliwia regulację wysokości oraz obrót w płaszczyźnie poziomej części górnej wpustu lub kanału. Wpusty wyposażone są w kołnierze do połączenia membrany przeciwwilgociowej. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Testowane i certyfikowane zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Dostępne rozwiązania przeciwpożarowe testowane i certyfikowane dla klas EI 90 EI 180 (PN-EN ) Łatwe w demontażu, całkowicie drenowalne syfony ze stali nierdzewnej Średnica odpływu DN 70/DN 100 (średnica zewnętrzna 75/110 mm) Dołączony pierścień dwufunkcyjny Szeroki zakres rusztów, głównie antypoślizgowych Dane katalogowe Typ kołnierza Średnica odpływu Ø Ø142 ustalający Ø Ø142 do przyklejenia izolacji Wyposażenie dodatkowe do ACO Wpustów 142 strona 75

13 Typ kołnierza Średnica odpływu Ø Ø142 z przeciwkołnierzem przykręcanym Ø Ø142 ustalający Ø Ø142 do przyklejenia izolacji Wyposażenie dodatkowe do ACO Wpustów 142 strona 75 25

14 Typ kołnierza Średnica odpływu Ø Ø142 z przeciwkołnierzem przykręcanym Wyposażenie dodatkowe do ACO Wpustów 142 strona 75

15 Opis produktu Wpusty dwuczęściowe mogą być montowane z częścią górną wpustu lub kanałem odwodnieniem liniowym, w większości rodzajów konstrukcji podłóg. Konstrukcja teleskopowa umożliwia regulację wysokości oraz obrót w płaszczyźnie poziomej części górnej wpustu lub kanału. Wpusty wyposażone są w kołnierze do połączenia membrany przeciwwilgociowej. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Testowane i certyfikowane zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Zwieńczenie wpustu o wymiarach 200 x 200 mm lub 250 x 250 mm Średnica odpływu DN 70/DN 100 (średnica zewnętrzna 75/110 mm) Korpus wpustu z kołnierzem ustalającym lub kołnierzem do połączenia z membraną przeciwwlilgociową przyklejany albo z przeciwkołnierzem przykręcanym Dołączony pierścień dwufunkcyjny Dane katalogowe Typ kołnierza Średnica odpływu Ø ustalający Ø do przyklejenia izolacji Wyposażenie dodatkowe do ACO Wpustów 142 strona 75 27

16 Typ kołnierza Średnica odpływu Ø z przeciwkołnierzem przykręcanym Ø ustalający Ø do przyklejenia izolacji Wyposażenie dodatkowe do ACO Wpustów 142 strona 75

17 Typ kołnierza Średnica odpływu Ø z przeciwkołnierzem przykręcanym Wyposażenie dodatkowe do ACO Wpustów 142 strona 75 29

18 Opis produktu Wpusty dwuczęściowe mogą być montowane z częścią górną wpustu lub kanałem odwodnieniem liniowym, w większości rodzajów konstrukcji podłóg. Konstrukcja teleskopowa umożliwia regulację wysokości oraz obrót w płaszczyźnie poziomej części górnej wpustu lub kanału. Wpusty wyposażone są w kołnierze do połączenia membrany przeciwwilgociowej. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Testowane i certyfikowane zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Zwieńczenie wpustu o wymiarach 200 x 200 mm lub 250 x 250 mm Średnica odpływu DN 70/DN 100 (średnica zewnętrzna 75/110 mm) Dołączony pierścień dwufunkcyjny Korpus wpustu z kołnierzem ustalającym lub kołnierzem do połączenia z membraną przeciwwlilgociową przyklejany albo z przeciwkołnierzem przykręcanym Dostępne rozwiązania przeciwpożarowe testowane i certyfikowane dla klas EI 90 EI 180 (PN-EN ) Dane katalogowe Typ kołnierza Średnica odpływu Ø Ø157 ustalający Wyposażenie dodatkowe do ACO Wpustów 157 strona 76 39

19 Typ kołnierza Średnica odpływu Ø Ø157 do przyklejenia izolacji Ø Ø157 z przeciwkołnierzem przykręcanym Ø ustalający 110 Ø Wyposażenie dodatkowe do ACO Wpustów 157 strona 76

20 Typ kołnierza Średnica odpływu Ø Ø157 do przyklejenia izolacji Ø Ø157 z przeciwkołnierzem przykręcanym Wyposażenie dodatkowe do ACO Wpustów 157 strona 76 41

21 Opis produktu Wpusty dwuczęściowe mogą być montowane z częścią górną wpustu lub kanałem odwodnieniem liniowym, w większości rodzajów konstrukcji podłóg. Konstrukcja teleskopowa umożliwia regulację wysokości oraz obrót w płaszczyźnie poziomej części górnej wpustu lub kanału. Wpusty wyposażone są w kołnierze do połączenia membrany przeciwwilgociowej. Projekt higieniczny na podstawie PN-EN 1672, PN-EN ISO i dokumentów EHEDG nr 8, 13 i 44 Testowane i certyfikowane zgodnie z PN-EN 1253 Wykonane do wyboru ze stali nierdzewnej (304) lub (316L) Odpowiednie dla wszystkich typów posadzek, także winylowych Średnica odpływu DN 70/DN 100 (średnica zewnętrzna 75/110 mm) Dołączony pierścień dwufunkcyjny Korpus wpustu z kołnierzem ustalającym lub kołnierzem do połączenia z membraną przeciwwlilgociową przyklejany albo z przeciwkołnierzem przykręcanym Dostępne rozwiązania przeciwpożarowe testowane i certyfikowane dla klas EI 90 EI 180 (PN-EN ) Dane katalogowe Typ kołnierza Średnica odpływu Ø ustalający Wyposażenie dodatkowe do ACO Wpustów 157 strona 76

22 Typ kołnierza Średnica odpływu Ø do przyklejenia izolacji Ø z przeciwkołnierzem przykręcanym Ø ustalający Wyposażenie dodatkowe do ACO Wpustów 157 strona 76 43

23 Typ kołnierza Średnica odpływu Ø do przyklejenia izolacji Ø z przeciwkołnierzem przykręcanym Wyposażenie dodatkowe do ACO Wpustów 157 strona 76

24 ACO Wpust EG150 Dwuczęściowy odpływ pionowy Opis produktu ACO Wpust EG150 może być stosowany łącznie z kanałem ACO o średnicy odpływu 110 mm. dostarczany jest oddzielnie. Konstrukcja ze stali nierdzewnej zapewniająca trwałość i długowieczność Dane katalogowe Ø71 53, Ø132, ,5 102, Produkty nie zostały wykonane wg projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i Wyposażenie dodatkowe do ACO Wpustów EG150 strona 63, 78

25 ACO Wpust EG150 Dwuczęściowy odpływ poziomy Opis produktu ACO Wpust EG150 może być stosowany łącznie z kanałem ACO o średnicy odpływu 110 mm. dostarczany jest oddzielnie. Konstrukcja ze stali nierdzewnej zapewniająca trwałość i długowieczność Dane katalogowe Ø Produkty nie zostały wykonane wg projektu higienicznego zgodnie z PN-EN 1672, PN-EN ISO i dokumentami EHEDG nr 8, 13 i 44.x Akcesoria i części zamienne Nazwa Index Ø (standardowe wyposażenie kompletnych wpustów) Ø Kosz osadczy Ø105 Sitko Wyposażenie dodatkowe do ACO Wpustów EG150 strona 78 63
