Wys. studzienki H 1 do H 5 od 50 do 550 mm. Opis produktu

Transkrypt

1 Studzienki Standard o konstrukcji monolitycznej Gwarancj c a na materiał PE 20 a lat 4.1 ST 3

2 Studzienki przeciwzalewowe Standard Plus LW 1000 według normy PN EN 752 Dostępny w handlu właz : / Studzienka razem z pokrywą ochronną na czas zabudowy do od 50 do 550 mm Studzienka przeciwzalewowa KESSEL Standard Plus LW 1000 z polietylenu z kinetą przelotową DN 150/200 Do zabudowy w ziemi Wysokość H =..... mm, konstrukcja monolityczna, wodoszczelna, odporna na ścieki agresywne, zintegrowane stopnie złazowe, pokrywa na czas zabudowy o teleskopowej regulacji wysokości z tworzywa sztucznego (można stosować jako pokrywę w terenie zielonym). Nasada/pokrywa do zamówienia oddzielnie jako osprzęt, patrz dół strony. Z kinetą zbiorczą z 3 dopływami, dwa dopływy boczne DN 150/200, przelot DN 150 z otworem rewizyjnym, odpływ DN 150/200. Dopływ/odpływ z końcem bosym do podłączenia rur PVCKG DN 150/200 według DIN i rur PEHD DN 150/200 według DIN Możliwość przezbrajania za pomocą zaworu zwrotnego Typ KESSEL Pumpfix F, KESSEL Staufix FKA lub KESSEL Staufix SWA. Uwaga! Należy przewidzieć rurę na kable. Całkowita głębokość zabudowy T:..... mm Rodzaje kinet: Kierunek przepływu Studzienka DN 150/ mm mm mm mm mm Przegląd do zamówienia nasad, włazów i uszczelek patrz strona ST 16 Nasada z pokrywą Nasada pod właz betonowożeliwny Zestaw do przezbrajania Pumpfix F do ścieków zawierających fekalia Do przezbrajania w celu uzyskania zaworu zwrotnego z pompą Pumpfix F. Wielk. nom. Szt./ kart./pal. Długość kabla 15 m: DN / Zestaw do przezbrajania Staufix FKA do ścieków zawierających fekalia Do przezbrajania w celu uzyskania przeciwzalewowej z automat. zaworem zwrotnym Staufix FKA. Długość kabla 15 m: DN / Zestaw do przezbrajania Staufix SWA do ścieków bez fekaliów Do przezbrajania w celu uzyskania przeciwzalewowej z dwuklapowym zaworem zwrotnym Staufix SWA. DN / Zestaw uszczelniający do rury na kable KESSEL 1 Uszczelka osłony przewodu rurowego 2 Zaślepka KG 3 Mufa DN Zaślepka HT 5 Skrętki kablowe 6 Pałąk zabezpieczający wraz ze śrubami DN / ST 4 4.1

3 Studzienki przeciwzalewowe Standard Plus LW 1000 według normy PN EN 752 Przykład zabudowy Zalety produktu KESSEL Różne nasady jako osprzęt nachylane regulowane na wysokość Trzy seryjne możliwości podłączenia dopływów piwnicznych, dachowych, drenażu itp. Studzienki Standard o konstrukcji monolitycznej Ochrona przed przepływem zwrotnym poza budynkiem. Zestawy do przezbrajania Zawór zwrotny z pompą Pumpfix F do ścieków zawierających fekalia, z kablem 15 m Wpust piwniczny Czyszczak do przezbrojenia w zabezpieczenie przeciwzalewowe Odpływ z kondygnacji powyżej poziomu zalewania Odpływ wody z dachu Odpływ do kanału Automatyczny zawór zwrotny Staufix FKA do ścieków zawierających fekalia, z kablem 15 m Zawór zwrotny Staufix SWA do ścieków bez fekaliów W celu umożliwienia przezbrojenia za pomocą zestawu przeciwzalewowego KESSEL w późniejszym czasie należy przy zabudowie przewidzieć rurę do przeprowadzenia kabli KG DN 100. Uszczelka rury kablowej nr art Zalecenia dotyczące wykonania na zapytanie. 4.1 ST 5

4 Studzienki Standard LW 1000 Dostępny w handlu właz : / Studzienka razem z pokrywą ochronną na czas zabudowy ok studz. do 50 do 550 mm Studzienki KESSEL Standard LW 1000 mm dla przyłącza domowego z tworzywa sztucznego (polietylenu) z kinetą przelotową DN... z dopływem (dopływami) / bez dopływu (dopływów)... bocznych DN... (... ) w kierunku przepływu Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, konstrukcja monolityczna, wodoszczelna, odporna na ścieki agresywne ze zintegrowanymi stopniami złazowymi, z pokrywą na czas zabudowy o teleskopowo regulowanej wysokości, z tworzywa sztucznego (do stosowania jako pokrywa w terenach zielonych, o ile zabezpieczona jest przed otwarciem przez osoby niepowołane). Dopływ/odpływ z końcem bosym do podłączenia do rur PVCKG DN.../... według DIN i rur PEHD DN.../... według DIN Strona ST 16 Różne nasady jako osprzęt: nachylane regulowana teleskopowo wysokość 333 Rodzaje kinet: Kierunek przepływu Studzienka Standard DN 100/125 DN 150/ mm 1540 mm 2040 mm 2540 mm 3040 mm 1070 mm 1570 mm 2070 mm 2570 mm 3070 mm DN 250/ mm 1750 mm 2250 mm 2750 mm DN mm 1750 mm 2250 mm 2750 mm DN mm 2030 mm 2530 mm 3030 mm DN mm 2030 mm 2530 mm Warstwa ścieralna ok. 3 cm Warstwa nośna z bitumu ok. 812 cm Warstwa wyrównawcza Przykład zabudowy Studzienka KESSEL Standard LW 1000 Wysokość do Warstwa żwirowa mrozochronna ok cm Nasada z tworzywa sztucznego KESSEL: regulowana wys. od 50 m do maks. 550 mm min. 50 cm żwir 0/32 Dostępne w handlu pierścienie betonowe do wyrównania wysokości Grunt Dostępny w handlu właz BEGU żwir ST 6 4.1

5 Studzienki Standard LW 1000 Przegląd rodzajów studzienek Kineta przelotowa Kineta przelotowa z jednym dopływem (45 ) prawym lub lewym Nr kat. DN 150/200 DN 250/300 DN DN DN Kineta zbiorcza z dwoma dopływami bocznymi (45 ) DN 100/ Kineta przelotowa (DN 200) z jednym dopływem bocznym (90 ) DN 150 prawym lub lewym; dopływ DN 200 na zapytanie Nr kat. DN 150/ DN 250/ Studzienki Standard o konstrukcji monolitycznej Nr kat. DN 150/200 prawa DN 150/200 lewa Nr kat. DN 150/200 prawa DN 150/200 lewa Kineta ze zmianą kierunku przepływu (90 ) w prawo lub w lewo Nr kat. DN 200 prawa DN 200 lewa Uszczelka do przewodu DN 25 (D=32mm) DN 32 (D=40mm) DN 50 DN 70 DN 100 DN 125 DN 150 Nr kat Nr kat Nr kat Nr kat Nr kat Nr kat Nr kat Wyrzynarka DN Nr kat DN 70 DN 70 DN 100 DN 125 DN 150 Stopień złazowy do nasady teleskopowej Nr kat ST 7

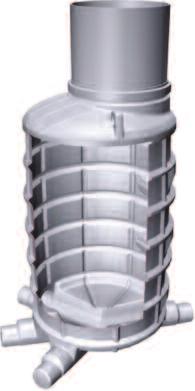

6 Studzienki Standard LW 1000 z przedłużonym kominem włazowym Dostępny w handlu właz Studzienka z przedłużonym kominem włazowym H1 do H4 Możliwe głębokości zabudowy od 1195 do 3405 mm Studzienki KESSEL Standard LW 1000 mm dla przyłącza domowego z tworzywa sztucznego (polietylenu) z kinetą przelotową DN... z dopływem (dopływami) / bez dopływu (dopływów)... bocznych DN... (... ) w kierunku przepływu Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, konstrukcja monolityczna, wodoszczelna, odporna na ścieki agresywne ze zintegrowanymi stopniami złazowymi, z pokrywą na czas zabudowy o teleskopowo regulowanej wysokości, z tworzywa sztucznego (do stosowania jako pokrywa w terenach zielonych, o ile zabezpieczona jest przed otwarciem przez osoby niepowołane). Dopływ/odpływ z końcem bosym do podłączenia do rur PVCKG DN.../... według DIN i rur PEHD DN.../... według DIN Inne wielkości na zapytanie. Strona ST Z kinetą przelotową... (p. strona ST 9) Studzienka Standard* DN 100/125 DN 160/ * Inne wielkości na zapytanie Studzienka Vario Rodzaj kinety: Kierunek przepływu Wysokość DN 250/ Studzienka Vario* DN 160/ ** Odpływ także DN 250 i 300 dostępny na zapytanie. Studzienka Dual z kinetą przelotową Rodzaj kinety: Kierunek przepływu Studzienka Dual* DN 160/200 DN 250/ Studzienka z dnem zamkniętym Studzienka Standard Pojemność 700 l 1200 l 1650 l 2100 l DN DN Studzienka wodomierzowa Do podłączenia 1 zestawu wodomierzowego mm Przewód tłoczny PE PN 10 pokrywa klasa A/B DA 32 mm DA 40 mm DA 50 mm B B B Do podłączenia 2 zestawów wodomierzowych mm Przewód tłoczny PE PN 10 pokrywa klasa A/B DA 32 mm DA 40 mm DA 50 mm B B B Studzienka do zamontowania pomp Wysokość Wersja dla jednej pompy pokrywa klasa D D D D pokrywa klasa D D D D Studzienka pompowa dla 1 pompy 2 pomp Wersja dla dwóch pomp ST 8 4.1

7 Studzienki Standard LW 1000 z przedłużonym kominem włazowym Kineta przelotowa Rodzaje kinet: Kierunek przepływu Opis Wysokość DN 160/200 Kineta zbiorcza z dwoma dopływami bocznymi (45 ) DN 250/ DN Studzienki Standard o konstrukcji monolitycznej Wysokość DN 100/ DN 160/ DN 250/ Kineta przelotowa z jednym dopływem (45 ) prawym lub lewym Wysokość DN 160/200 prawy DN 160/200 lewy Kineta przelotowa (DN 200) z jednym dopływem bocznym (90 ) DN 150 prawym lub lewym; dopływ DN 200 na zapytanie Wysokość Kineta ze zmianą kierunku przepływu (90 ) w prawo lub w lewo Wysokość DN 160/200 prawy DN 200 prawy DN 160/200 lewy DN 200 lewy Kineta przelotowa z możliwością przezbrojenia za pomocą zaworu zwrotnego Wysokość Studzienka przeciwzalewowa DN 160/ mm 1600 mm 2100 mm 2600 mm ST 9

8 Studzienki Standard LW 600 Dostępny w handlu właz : / Studzienka 50 do 550 mm studz. do Studzienka KESSEL Standard LW 600 z tworzywa sztucznego (polietylenu) z otwartą kinetą DN... Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, monolityczna, wodoszczelna, odporna na ścieki agresywne, z odpływem DN... z 2 bocznymi dopływami / bez 2 bocznych dopływów po lewej i prawej stronie pod kątem 45 w kierunku przepływu. Przyłącze rury PVCKG według DIN i rury PEHD według DIN Strona ST 16 Różne nasady jako osprzęt: nachylane regulowana wysokość Rodzaj kinety: Rodzaj kinety: Kierunek przepływu Kierunek przepływu Kineta przelotowa DN 150 DN mm 1000 mm 1450 mm 1500 mm 1950 mm 2000 mm 2450 mm 2500 mm 2950 mm 3000 mm DN mm 1540 mm 2040 mm 2540 mm 3040 mm Kineta z 3 dopływami DN 150/150 DN 150/ mm 1450 mm 1950 mm 2450 mm 2950 mm 950 mm 1450 mm 1950 mm 2450 mm 2950 mm DN 200/ mm 1500 mm 2000 mm 2500 mm 3000 mm DN 200/ mm 1500 mm 2000 mm 2500 mm 3000 mm Nr artykułu: kineta przelotowa Nr artykułu: kineta z 3 dopływami DN DN DN dopływy DN 150/ odpływ DN dopływy DN 150/ odpływ DN dopływy DN 200/ odpływ DN dopływy DN 200/ odpływ DN LW 1000 LW 600 LW 600 LW 600 ST

9 Studzienki Vario LW 1000 Dostępny w handlu właz : / Studzienka z pokrywą ochronną do od 50 do 550 mm Studzienka KESSEL Vario LW 1000 mm z tworzywa sztucznego (polietylenu) do dowolnego podłączenia dopływu (DN 100 DN 250) Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, monolityczna, wodoszczelna, odporna na ścieki agresywne, zintegrowane stopnie złazowe, z pokrywą na czas zabudowy o teleskopowo regulowanej wysokości z tworzywa sztucznego do stosowania jako pokrywa w terenach zielonych, o ile jest zabezpieczona przed otwieraniem przez osoby niepowołane. Dopływy w kierunku przepływu lewym lub prawym do 90, do nawiercenia na miejscu. Odpływ DN 150/200 (DN 250 i DN 300 na zapytanie). Dopływ/odpływ z końcem bosym do podłączenia do rur PVCKG DN 150/200 według DIN i rur PEHD DN 150/200 według DIN Strona ST 16 Różne nasady jako osprzęt: nachylane regulowana wysokość Studzienki Standard o konstrukcji monolitycznej Rodzaj kinety: Kierunek przepływu Studzienka Vario* DN 150/ mm 1700 mm 2200 mm 2700 mm *Odpływ również DN 250 i DN 300 dostępny na zapytanie Uszczelka do przewodu rurowego DN 100 nr art DN 125 nr art DN 150 nr art DN 200 nr art DN 250 nr art Wyrzynarka DN nr art DN 200* DN 250* *Użyć wiertarki o mocy min W Wykonanie bez dopływu: Dopływy w kierunku przepływu lewym lub prawym do 90, do nawiercenia na miejscu. Wyrzynarka i uszczelki patrz tabela. Przegląd nasad, pokryw i uszczelek Strona ST 16 Nasada z pokrywą Nasada pod właz żeliwnobetonowy 4.1 ST 11

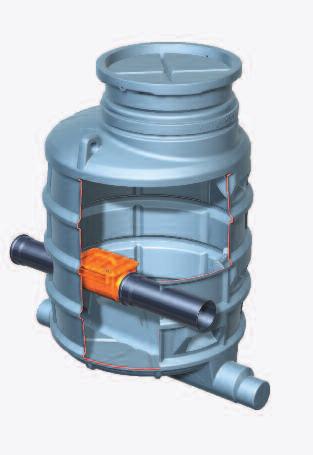

10 Studzienka kontrolna Dual LW 1000 Dostępny w handlu właz : / Studzienka z pokrywą ochronną DN R ok X do od 50 do 550 mm Studzienka kontrolna KESSEL Dual LW 1000 z tworzywa sztucznego (polietylenu) z kinetą przelotową DN... Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, konstrukcja monolityczna, wodoszczelna, odporna na ścieki agresywne ze zintegrowanymi stopniami, z pokrywą na czas zabudowy o teleskopowo regulowanej wysokości z tworzywa sztucznego do stosowania jako pokrywa w terenach zielonych, o ile jest zabezpieczona przed otwieraniem przez osoby niepowołane. Dopływ/odpływ z końcem bosym do podłączenia rur PVCKG DN 150/200 według DIN i rur PEHD DN 150/200 według DIN Z dodatkowym przewodem z czyszczakiem DNR... DN 100 DN 200 odległość do dna (X) Strona ST 16 Różne nasady jako osprzęt: nachylane regulowana teleskopowo wysokość 333 Rodzaj kinety: Kierunek przepływu Studzienka Dual DN 150/200 DN 250/ mm 1570 mm 2070 mm 2570 mm 3070 mm 1250 mm 1750 mm 2250 mm 2750 mm DN mm 1750 mm 2250 mm 2750 mm Ważna wskazówka dotycząca zamówienia: Niezbędne są następujące informacje: Odległość przewodu rurowego do dna : wymiar X Wielkość nominalna (DNR) przewodu rurowego Studzienka KESSEL Dual dostępna jest ze wszystkimi rodzajami kinet tak jak studzienka przeciwzalewowa KESSEL (strona ST 4/5) i studzienka KESSEL Standard. Koszty dodatkowe przewodów wody deszczowej zależne są od wielkości nominalnej. Informacje szczegółowe na zapytanie. Przegląd informacji do zamówienia nasad, pokryw i uszczelek patrz strona ST 16 Nasada z pokrywą Nasada pod właz żeliwnobetonowy ST

11 Studzienki wodomierzowe Standard LW 1000 H od 100 do * DA 200 Cechy nasady: nachylana regulowana wysokość Studzienka wodomierzowa KESSEL LW 1000 z polietylenu z 2 konsolami i podwójną płytą denną do podłączania maks. 2 zestawów wodomierzowych Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, monolityczna, wodoszczelna, odporna na ścieki agresywne, ze zintegrowanymi stopniami złazowymi, nasada o teleskopowo regulowanej wysokości z tworzywa sztucznego, z płynną regulacją wysokości i poziomu, pokrywa klasy A/B/D z żeliwa według EN 124, z zamknięciem wodoszczelnym. *Szerokość zabudowy w świetle dla armatury wodomierzowej 832 mm. Odpowiednia dla wodomierzy do wielkości Qn6. Mocowanie wodomierza oraz armatura odcinająca po stronie budowlanej. Strona ST 16 Wkład izolacji termicznej wewnątrz teleskopowej nasady nr art Studzienki Standard o konstrukcji monolitycznej Studzienka wodomierzowa Do podłączenia 1 zestawu wodomierzowego Do podłączenia 2 zestawów wodomierzowych Wysokość 1100 mm Przewód tłoczny PE PN 10 DA 32 mm DA 40 mm DA 50 mm Pokrywa klasa A/B B B B pokrywa klasa D D D D Wysokość 1100 mm Przewód tłoczny PE PN 10 DA 32 mm DA 40 mm DA 50 mm pokrywa klasa A/B B B B pokrywa klasa D D D D Przegląd informacji do zamówienia nasad, pokryw i uszczelek patrz strona ST 16 Nasada z pokrywą Nasada pod właz żeliwnobetonowy 4.1 ST 13

12 Studzienki do zamontowania pomp Standard LW 1000 Dostępny w handlu właz : / Studzienka z pokrywą ochronną do od 50 do 550 mm Studzienki do zamontowania pomp KESSEL Standard LW 1000 z tworzywa sztucznego (polietylenu) z kwadratową konsolą i podwójną płytą denną do zamontowania maks. dwóch pomp. Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, monolityczna, wodoszczelna, odporna na ścieki agresywne ze zintegrowanymi stopniami złazowymi, z pokrywą ochronną na czas zabudowy o teleskopowej regulacji wysokości, z tworzywa sztucznego do stosowania jako pokrywa w terenach zielonych, o ile studzienka jest w dostateczny sposób zabezpieczona przed otwieraniem przez osoby niepowołane. Strona ST 16 Różne nasady jako osprzęt: nachylane regulowana wysokość Wysokość 1100 mm 1600 mm 2100 mm 2600 mm 3100 mm Studzienka pompowa dla 1 pompy 2 pomp WyPrzegląd informacji do zamówienia nasad, pokryw i uszczelek patrz strona ST 16 Nasada z pokrywą Nasada pod właz żeliwnobetonowy Wersja dla jednej pompy Wersja dla dwóch pomp ST

13 Studzienki Standard LW 1000 zbiornik z dnem zamkniętym do zabudowy w ziemi Dostępny w handlu właz : / Studzienka z pokrywą ochronną do od 50 do 550 mm Studzienka KESSEL Standard LW 1000 z polietylenu z zamkniętym dnem Do zabudowy w ziemi Głębokość zabudowy T... mm, wysokość H... mm, monolityczna, wodoszczelna, odporna na ścieki agresywne, ze zintegrowanymi stopniami złazowymi, z pokrywą na czas zabudowy o teleskopowo regulowanej wysokości z tworzywa sztucznego (do stosowania jako pokrywa w terenach zielonych, o ile studzienka jest w dostateczny sposób zabezpieczona przed otwieraniem przez osoby niepowołane. Strona ST 16 Różne nasady jako osprzęt: nachylana regulowana wysokość Studzienki Standard o konstrukcji monolitycznej 1100 Wysokość 1050 mm 1550 mm 2050 mm 2550 mm 3050 mm Studzienka Standard Pojemność l l l l l Studzienka z zamkniętym dnem Przegląd nasad i pokryw patrz strona ST 16 Nasada z pokrywą Nasada pod właz żeliwnobetonowy 4.1 ST 15

14 Nasada z tworzywa sztucznego KESSEL pasująca do włazów żeliwnych i żeliwnobetonowych Artykuł Właz żeliwnobetonowy/ żeliwny z wentylacją Klasa B Klasa B Klasa D Właz żeliwnobetonowy/ żeliwny bez wentylacji Klasa B Klasa B Klasa D Pogłębiona zabudowa za pomocą dodatkowych pierścieni betonowych Kompletna nasada z tworzywa sztucznego KESSEL z pokrywami żeliwnymi lub żeliwnobetonowymi Artykuł Pokrywa żeliwna z went. Klasa A Klasa B Pokrywa żel.bet. z went. Klasa B Pokrywa żeliwna bez went. Klasa A Klasa B Pokrywa żeliwna bez went. Klasa B Osadnik nie nadaje się do nasady Artykuł Nasada z tworzywa sztucznego pasująca do włazów żeliwnobetonowych z możliwością podwyższenia za pomocą pierścieni betonowych, z płynną regulacją wysokości od 50 do280 mm z płynną regulacją wysokości od 50 do 550 mm Artykuł Nasada z tworzywa sztuczn. z pierścieniem zaciskowym, z płynną regulacją wysokości od 100 do 550 mm z miejscem na osadnik Nasada z tworzywa sztuczn. z pierścieniem zaciskowym, z płynną regulacją wysokości od 100 do 550 mm Nasada z tworzywa sztuczn. z pierścieniem zaciskowym, z płynną regulacją wysokości od 100 do 550 mm, dla pokrywy z żeliwa szarego, głębokość osadzenia 50 mm, wodoszczelnej, nieryglowanej Artykuł Artykuł Uszczelka wargowa DN Obliczenie głębokości zabudowy T Uszczelka wargowa DN Obliczenie głębokości zabudowy T Wysokość do Wysokość nasady mm ( mm) Wysokość włazu/ pierścienia betonowego Wysokość do Wysokość nasady od 100 do 550 mm Pokrywa ST

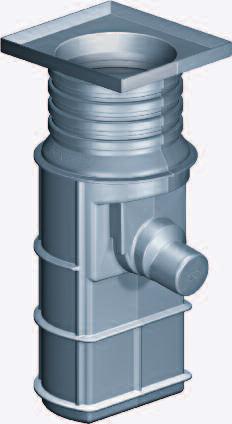

15 Wpusty uliczne LW 400 Dostępny w handlu właz betonowożeliwny Nasada Uszczelna wargowa jako osprzęt Studzienka : klapa chroniąca przed gryzoniami mm = mm Możliwe głęb. zabudowy od 573 do 825 mm Wpust uliczny KESSEL LW 400 z polietylenu, do zabudowy w ziemi Głębokość zabudowy od T 573 mm do 785 mm (wysokość bez rusztu wlotowego), konstrukcja monolityczna, odporna na ścieki agresywne, mróz i sól do posypywania dróg, z odpływem DN 160 pasującym do przyłącza rury PVCKG według DIN i rury PEHD według DIN z bocznym króćcem odpływowym DN 160; 10 z nasadą 50 x 50 cm: nr art.: z nasadą 30 x 50 cm: nr art.: z bocznym króćcem odpływowym DN 160; 0 z nasadą 50 x 50 cm: nr art.: z nasadą 30 x 50 cm: nr art.: Wpusty uliczne LW 400 Dostępny w handlu właz betonowożeliwny Nasada Uszczelka wargowa jako osprzęt Studzienka : klapa chroniąca przed gryzoniami mm = mm Możliwe głębokości zabudowy od 1085 do 1336 mm Wpust uliczny KESSEL LW 400 z osadnikiem z polietylenu, z bocznym króćcem wylotowym DN 160 do zabudowy w ziemi Głębokość zabudowy od T 1085 mm do 1296 mm (wysokość bez rusztu wlotowego), konstrukcja monolityczna, odporna na ścieki agresywne, mróz i sól do posypywania dróg, z odpływem DN 160 pasującym do przyłącza rury PVCKG według DIN i rury PEHD wedługdin z bocznym króćcem odpływowym DN 160; 10 z nasadą 50 x 50 cm: nr art.: z nasadą 30 x 50 cm: nr art.: z bocznym króćcem odpływowym DN 160; 0 z nasadą 50 x 50 cm: nr art.: z nasadą 30 x 50 cm: nr art.: Rys. pokazuje art nr Uszczelka wargowa pasuje do wpustów ulicznych KESSEL Klapa chroniąca przed gryzoniami pasuje do wpustów ulicznych KESSEL ST 17

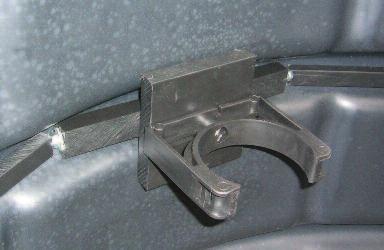

16 Pierścień rozprężny KESSEL Pierścień rozprężny KESSEL do studzienek Standard LW 1000 Do mocowania rury wewnętrznej DN 100 lub DN 150 Czas dostawy: według uzgodnień Niezwykle proste zakładanie Unikanie wiercenia i tym samym związanych z tym nieszczelności Bezpieczny proces obróbki Brak przeszkód przy wchodzeniu do (bezpieczeństwo pracy) Szer. nom. Szt./ kart./pal. DN / DN / ST

17 Opis KESSEL 0 * 13 Wysokość: 10 mm, waga: 1,9 kg Ø Wysokość: 20 mm, waga: 2,0 kg Ø szt./pal. KESSEL 0 * Wysokość: 50 mm, waga: 5,3 kg szt./pal. 50 Ø625 KESSEL H 80 * szt./pal. 80 Wysokość: 80 mm, waga: 7,3 kg KESSEL 00 * Wysokość: 100 mm, waga: 8,7 kg szt./pal. 100 Ø625 Ø szt./pal. Ø612 Ø625 Ø Ø612 KESSEL 0 * Ø865 Dostępny w handlu właz betonowożeliwny KESSEL 0 KESSEL 0 KESSEL 0 KESSEL H 80 KESSEL 00 Studzienka betonowa * Pierścienie wyrównawcze można łączyć do maks. wysokości dla danej 250 mm 4.1 Pierścienie wyrównawcze z betonu. Często już połamane lub nadtłuczone przed dotarciem na budowę z tego powodu wiele z nich nie nadaje się do zabudowy. Koszty, które ponieść musi firma dokonująca zabudowy, stają się jeszcze większe, jeśli połamane pierścienie zostaną zareklamowane na gotowym odcinku lub na drodze w momencie odbioru. Pierścienie takie muszą wówczas zostać wymienione. W większości przypadków wymaga to zdjęcia warstwy asfaltowej wokół, wyciągnięcia włazu i wymiany pierścieni oraz ponownego asfaltowania. Koszty tego są bardzo wysokie. Dzięki zastosowaniu pierścieni wyrównawczych KESSEL można uniknąć tego rodzaju prac naprawczych i kosztów. Pierścienie wykonane z odpornego tworzywa sztucznego o wysokiej żywotności wytrzymają uderzenia przy składowaniu, transporcie i zabudowie. ST 19 Studzienki Standard o konstrukcji monolitycznej Pierścienie wyrównawcze KESSEL

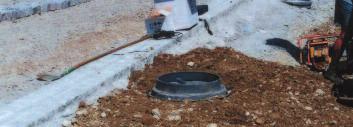

18 Wskazówki dotyczące montażu studzienek Standard Mocowanie nasady i włazu Natłuszczanie uszczelki Nasadzanie nasady KESSEL pod właz betonowożeliwny Zasypywanie i podsypywanie materiałem tłuczniowym Obsypanie przestrzeni pod nasadą i zagęszczanie Zakładanie płyty żelaznej Zagęszczanie wokół nasady Ułożenie dostępnych w handlu pierścieni betonowych i włazu betonowożeliwnego 7 Uwaga! W przypadku stosowania studzienek przy obciążeniu D40t należy przewidzieć płytę odciążającą. Szczegółowa instrukcja stosowania studzienek Standard oraz rysunki w AutoCAD na zapytanie. ST
