1 CO system kanałów modułowych 88 Kat 06.18

2 Odwodnienia liniowe Wprowadzenie Przegląd systemu Podstawowe informacje Schemat systemu Informacje techniczne Nóżki poziomujące instrukcja montażu Wysokości zabudowy dla CO Modular 20 Wysokości zabudowy dla CO Modular 125 Wysokości zabudowy dla CO Modular Kanały szczelinowe CO Modular 20 Elementy systemu y kcesoria Kanały rynnowe CO Modular 125 Elementy systemu y kcesoria CO Modular 200 Elementy systemu y kcesoria

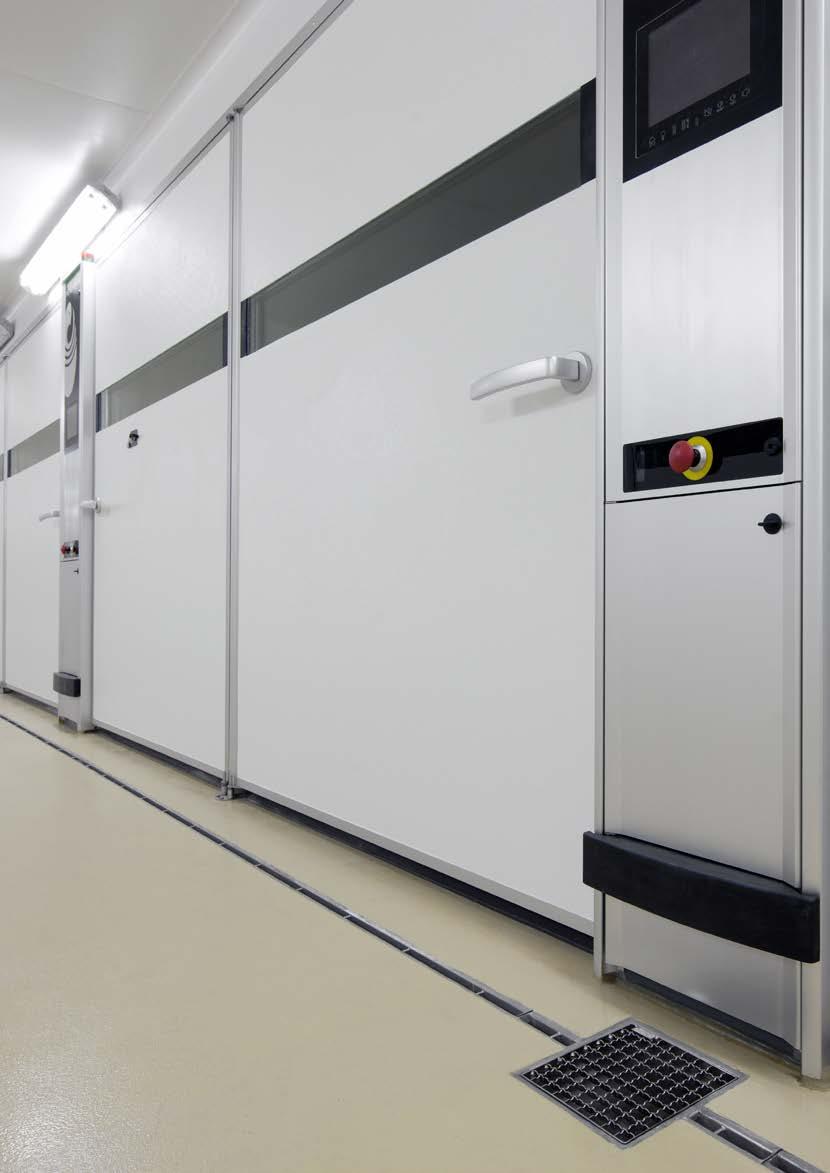

3 CO Odwodnienia liniowe Nierdzewne kanały modułowe Systemy odwodnień liniowych - modułowych CO są idealnym rozwiązaniem dla odwodnienia wielkich powierzchni. Możliwe jest ustawienie skomplikowanych kształtów odwodnienia liniowego dzięki dużemu zróżnicowaniu elementów. System składa się z dwóch typów profili kanału dla różnych zastosowań. Kanał szczelinowy: system jest idealny do oddzielenia suchych i mokrych części w zakładzie. Szerokość otworu odpływu wynosi 20 mm, a ruszt jest umieszczony jedynie w miejscu wspawania wpustu przez który realizowany jest odpływ. Kanały rynnowe: system oferuje dwie szerokości 125 mm oraz 200 mm, jednak nawet przy tak małej szerokości, system ten jest w stanie poradzić sobie z większym dopływem wody. y są umieszczone na całej długości kanału. Szeroki zakres typów rusztów pozawala wybrać nie tylko klasę obciążenia ale również wygląd. Przegląd kanałów modułowych Kanał szczelinowy Modular 20 Kanał rynnowy Modular 125 Kanał rynnowy Modular 200 Wpust higieniczny CO z osprzętem Cechy Systemy w pełni przetestowane i certyfikowane zgodnie z normą EN 133 (z oznaczeniem CE) Konstrukcja ze stali nierdzewnej dla zapewnienia trwałości i długiej żywotności Kanał z profilem dna o kształcie V dla zwiększenia skuteczności odprowadzania przy niskich przepływach oraz dla poprawienia właściwości samoczyszczących Kanały ze spadkiem dna zwiększającym prędkość przepływu Wszystkie krawędzie kanałów wypełniane NR (stabilność kształtu na czas transportu i montażu oraz większa wytrzymałość podczas eksploatacji) Modułowa koncepcja umożliwiająca wybór standardowych elementów kanału wokół używanych urządzeń maszynowych oraz montaż w ramach istniejących podziałów podłóg Szerokie spektrum głębokości kanałów i spadków dna odpowiada większości zastosowań Duży wybór rusztów zróżnicowanych klasami obciążenia, wykończeniem powierzchni i względami wizualnymi. Szerokie spektrum elementów odpływowych spełniających różne wymogi dot. prędkości przepływu Łatwa specyfikacja rusztu dzięki stałej szerokości kanału Łatwe, bezpieczne i szczelne połączenie teleskopowe z wpustem W pełni przyspawany końcowy kołnierz do każdego elementu kanału oraz wielopunktowe połączenie z uszczelką z NR zapewnia w pełni wodoszczelne połączenie Łatwa instalacja na miejscu dzięki stałej szerokości kanału Możliwość docinania elementów - produkty standardowe mogą zostać dostarczone z magazynu od ręki, co pozwala na niezwłoczne rozpoczęcie instalacji. Łatwe i niskokosztowe czyszczenie Dla poprawienia bezpieczeństwa użytkowników do dyspozycji są antypoślizgowe ruszty, które jednocześnie cechują się estetycznym wyglądem. 90

4 CO Odwodnienia liniowe Przekrój przez profil Kanał szczelinowy CO Modular 20 Kanał rynnowy CO Modular 125 Kanał rynnowy CO Modular Schemat łączenia modułów systemu Kanały ze spadkiem dostarczane są w standardzie z uszczelką tylko do głębszej strony W przypadku łączenia dwóch elementów spadkowych płytszym końcem (przełamanie spadku) należy uwzględnić dodatkową uszczelkę Przykładowe zabudowy Odpływ pionowy - połączenie bezpośrednie DN100 (syfon wkładany od góry), bez wpustu i łączenia z hydroizolacją. Odpływ pionowy poprzez dolną cześć wpustu (w standardzie z syfonem) z połączeniem z hydroizolacją. Odpływ pionowy poprzez dolną cześć wpustu (w standardzie z syfonem) bez połączenia z hydroizolacją. 91

5 CO Odwodnienia liniowe Schemant systemu Kanał szczelinowy CO Modular Kanał z odpływem 6 2 Elementy proste: spadkowe lub bezspadkowe 7 3 Kanał typ 8 Kanał typ T 9 Dolna część wpustu Kosz osadczy Syfon (standardowa część wpustu) Pierścień wspierający syfon (standardowa część wpustu) 5 92

6 CO Odwodnienia liniowe Kanał szczelinowy CO Modular 125 oraz Kanał z odpływem 6 2 Elementy proste: spadkowe lub bezspadkowe 7 3 Kanał typ 8 Kanał typ T 9 Dolna część wpustu Kosz osadczy Syfon (standardowa część wpustu) Pierścień wspierający syfon (standardowa część wpustu) 5 93

7 CO Odwodnienia liniowe Nóżki poziomujące instrukcja montażu

8 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 20 Odpływ króćcem DN 110 z wpustem EG x200 DN 70 (D=75mm) Ø132 = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm Minimalna Maksymalna x200 DN 70 (D=75mm) Ø132 = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm Minimalna Maksymalna

9 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 20 Odpływ króćcem DN 125 z wpustem 12 DN 70 (D=75mm) 200x200 DN 100 (D=110mm) 200x Ø110 = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm DN 70 (D = 75 mm) Stała DN 100 (D = 110 mm) Stała DN 70 (D=75mm) DN 100 (D=110mm) 200x x Ø = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm DN 70 (D = 75 mm) Stała DN 100 (D = 110 mm) Stała Infobox Wartości min. i min. można dodatkowo zmniejszyć o 10 mm, jeśli króciec odpływowy z kanału zostanie skrócony. Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Używanie kosza osadczego (pustego) zmniejszy natężenie przepływu w odpływie o około 15% 96

10 CO Odwodnienia liniowe Odpływ króćcem DN 12 z wpustem 157 DN 70 (D=75mm) 250x250 DN 100 (D=110mm) 250x Ø110 = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm Minimalna Maksymalna x250 DN 70 (D=75mm) = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm Minimalna Maksymalna x250 DN 100 (D=110mm) 17 Ø = 70 mm = 75 mm = 80 mm = 90 mm = 100 mm = 110 mm = 120 mm Minimalna Maksymalna Infobox Wartości min. i min. można dodatkowo zmniejszyć o 20 mm dla poziomego odpływu, jeśli wylot spustowy zostanie skrócony. Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Użycie kosza osadczego (pustego) zmniejszy przepływ o około 15%. 97

11 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 125 Odpływ króćcem DN 110 z wpustem EG DN 70 (D=75mm) Ø132 = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm Minimalna Maksymalna DN 70 (D=75mm) Ø132 = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm Minimalna Maksymalna

12 CO Odwodnienia liniowe Odpływ króćcem DN 125 z wpustem 12 DN 70 (D=75mm) DN 100 (D=110mm) Ø110 = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm DN 70 (D = 75 mm) Stała DN 100 (D = 110 mm) Stała DN 70 (D=75mm) DN 100 (D=110mm) Ø = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm DN 70 (D = 75 mm) Stała DN 100 (D = 110 mm) Stała Infobox Wartości min. i min. mogą być dalej zmniejszone, jeżeli króciec odpływowy z kanału zostanie skrócony, a mianowicie: 5 mm przy zastosowaniu wpustu z kołnierzem ustalającym lub wpustu z kołnierzem do przyklejenia hydroizolacji (jeżeli śruba uziemiająca nie znajduje się pod kanałem lub gdy zostanie odcięta) 10 mm przy zastosowaniu kołnierza z zaciskiem mechanicznym do uszczelniania (tzw. kołnierz dociskowy) Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Używanie kosza osadczego (pustego) zmniejszy przepływ odpływu o około 15% 99

13 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 125 Odpływ króćcem DN 12 z wpustem 157 DN 70 (D=75mm) DN 100 (D=110mm) Ø110 = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm Minimalna Maksymalna DN 70 (D=75mm) = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm Minimalna Maksymalna DN 100 (D=110mm) 17 Ø = 50 mm = 65 mm = 80 mm = 95 mm = 110 mm = 125 mm Minimalna Maksymalna Infobox Wartość min. i min. może zostać dodatkowo zredukowana w poziomym (bocznym) odpływie, jeżeli odpływ z korytka (króciec) zostanie skrócony, a mianowicie: 20 mm przy zastosowaniu wpustu z kołnierzem ustalającym lub wpustu z kołnierzem do przyklejenia hydroizolacji (jeżeli śruba uziemiająca nie znajduje się pod kanałem lub gdy zostanie odcięta) 10 mm przy zastosowaniu kołnierza z zaciskiem mechanicznym do uszczelniania (tzw. kołnierz dociskowy) Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Używanie kosza osadczego (pustego) zmniejszy natężenie przepływu w odpływie o około 15%. Wartości min. w przypadku odpływów pionowych z kołnierzem mechanicznym są o 10 mm wyższe od podanych w tabelach (np. dla = 50 mm nie będzie to = 60 mm, ale = 70 mm). 100

14 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 200 Odpływ króćcem DN 110 z wpustem EG DN 70 (D=75mm) Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna DN 70 (D=75mm) Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna

15 CO Odwodnienia liniowe Wysokości zabudowy dla CO Modular 200 Odpływ króćcem DN 12 z wpustem 157 DN 70 (D=75mm) DN 100 (D=110mm) Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna DN 70 (D=75mm) mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna DN 100 (D=110mm) 17 Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna Infobox Wartości min. i min. można dodatkowo zmniejszyć o maksymalnie 25 mm w poziomym (bocznym) odpływie, jeśli króciec odpływowy z kanału zostanie skrócony. Należy pamiętać, że skrócenie króćca odpływowego odpływowego wpływa na zmniejszenie się przepływu. Użycie kosza osadczego (pustego) zmniejszy przepływ o około 15%. 102

16 CO Odwodnienia liniowe Odpływ króćcem DN 200 z wpustem 218 DN 100 (D=110mm) 300x DN 150 (D=160mm) 300x Ø110 Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Minimalna Maksymalna x DN 100 (D=110mm) 17 Ø mm 70 mm 80 mm 90 mm 100 mm 110 mm 120 mm 10 mm Stała Infobox Wartość min. i min. może zostać dodatkowo zredukowana w poziomym (bocznym) odpływie, jeżeli odpływ z korytka (króciec) zostanie skrócony, a mianowicie: 25 mm przy zastosowaniu wpustu z kołnierzem ustalającym lub wpustu z kołnierzem do przyklejenia hydroizolacji (jeżeli śruba uziemiająca nie znajduje się pod kanałem lub gdy zostanie odcięta) 15 mm przy zastosowaniu kołnierza z zaciskiem mechanicznym do uszczelniania (tzw kołnierz dociskowy). Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Używanie kosza osadczego (pustego) zmniejszy przepływ odpływu o około 15% Wartości min. w przypadku odpływów pionowych z kołnierzem mechanicznym są o 10 mm wyższe od podanych w tabelach (np. dla = 60 mm to nie wyniesie = 90 mm, ale = 100 mm). 103

17 CO systemy modułowe Kanały szczelinowe CO Modular 20 Informacje o produkcie Wykonane ze stali nierdzewnej, materiał 1.301(ISI 30) lub 1.0 (ISI 316) W pełni zgodny z EN 133 (etykieta CE) Wszystkie elementy poddane są pełnej pasywacji w celu zwiększenia odporności na korozję Elementy odpływowe można łączyć z kanalizacją: bezpośrednio (dla odpływu DN 110) teleskopowo poprzez wpusty: Dla króćca 125 dolna część wpustu 12 Dla króćca 12 dolna część wpustu 157 Szeroki wybór rusztów dla klas obciążenia: 15 i M125 (zgodnie z EN 1253), C250 (zgodnie z EN 12) Zalety produktu ezpieczne i wodoszczelne połączenie każdego elementu poprzez połączenie kołnierzowe z gumową uszczelką Krawędzie kanału są standardowo usztywnione gumowym profilem Nogi montażowe z regulacją wysokości z opcją kotwienia do podłoża Dno kanału w kształcie V zapewnia łatwe czyszczenie i wspiera procesy samooczyszczania Przekrój przez profil Długość / Kanał prosty ze spadkiem dna Kanał prosty bez spadku dna

18 CO systemy modułowe Kanały szczelinowe Długość / Kanał typ Kanał typ T Ścianka czołowa pełna Ścianka czołowa z odpływem Uszczelka (część serwisowa lub do przełamania spadku) Infobox Wszystkie korytka są dostarczane w standardzie z uszczelkami i śrubami dla głębszej strony kanału (np. dla kanału spadkowego 1=70mm i 2=75mm uszczelka i śruby będą dla wymiaru 75mm). Dodatkowa uszczelka może być stosowana w przypadku przełamania spadku - patrz rysunek poniżej. 105

19 CO systemy modułowe Kanały szczelinowe Kanał z odpływem DN 110 ze zwieńczeniem 200x200 (wymiar zewnętrzny) Długość / Odpływ na końcu Odpływ na środku ø50 2 ø Infobox Odpływ kompatybilny z rurą kanalizacyjną DN 100 lub z dolną częścią wpustu CO EG str

20 CO systemy modułowe Kanały szczelinowe Kanał z odpływem DN 125 ze zwieńczeniem 200x200 (wymiar zewnętrzny) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO 12 - str

21 CO systemy modułowe Kanały szczelinowe Kanał z odpływem DN 12 z poszerzeniem 250x250 (wymiar zewnętrzny) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO str

22 CO systemy modułowe Kanały szczelinowe CO ruszty do zwieńczenia 200x200 Typ Klasa obciąż. Powierzchnia Stopień antypoślizgowości wg DIN Materiał igieniczny ruszt odlewany M125 ntypoślizgowy R R50 ntypoślizgowy R igieniczny ruszt drabinkowy M125 ntypoślizgowy Gładki R11 R N250 Gładki R igieniczna pokrywa szczelinowa R50 Gładki R11 M125 Gładki R kratowy 15 ntypoślizgowy Gładki R11 R Quadrato 15 Gładki R eelsafe 15 Gładki R Volcano 15 ntypoślizgowy R

23 CO systemy modułowe Kanały szczelinowe y do zwieńczenia 250x250 Typ Klasa obciąż. Powierzchnia Stopień antypoślizgowości wg DIN Materiał igieniczny ruszt odlewany M125 ntypoślizgowy R igieniczny ruszt drabinkowy R50 ntypoślizgowy R11 ntypoślizgowy R11 M125 Gładki R N250 Gładki R igieniczna pokrywa szczelinowa R50 Gładki R11 M125 Gładki R kratowy 15 ntypoślizgowy Gładki R11 R Quadrato 15 Gładki R eelsafe 15 Gładki R Volcano 15 ntypoślizgowy R

24 CO systemy modułowe Kanały szczelinowe kcesoria do systemu CO Modular 20 kcesoria do części z odpływem DN 110mm Ø132 Opis Materiał Odpływ pionowy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø Odpływ poziomy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø108 Ø105 Zamknięcie wodne (syfon) zintegrowane z koszem osadczym Ø108 Ø Zamknięcie wodne (syfon) Ø108 Ø105 Sitko do stosowania z zamknięciem wodnym (syfonem) ±2 Ø102+2 Ø88 Kosz osadczy (wyklucza zastosowanie syfonu) Kosz dla króćca Kosz osadczy do teleskopowego odpływu przez wpust 12 Objętość 0,5l Kosz dla króćca Kosz osadczy do teleskopowego odpływu przez wpust 157 Objętość 0,6l

25 v CO systemy modułowe Kanały rynnowe (otwarte) CO Modular 125 Informacje o produkcie Wykonany ze stali nierdzewnej, materiał (ISI 30) lub 1.0 (ISI 316) W pełni zgodny z EN 133 (znakowane CE) Wszystkie elementy poddane są pełnej pasywacji w celu zwiększenia odporności na korozję Elementy odpływowe można łączyć z kanalizacją: bezpośrednio (dla odpływu DN 110) teleskopowo poprzez wpusty: Dla króćca 125 dolna część wpustu 12 Dla króćca 12 dolna część wpustu 157 Szeroki wybór rusztów dla klas obciążenia: 15 do C250 (zgodnie z EN 12) Zalety produktu O O ezpieczne i wodoszczelne połączenie każdego elementu poprzez połączenie kołnierzowe z gumową uszczelką Krawędzie kanału są standardowo usztywnione gumowym profilem Nogi montażowe z regulacją wysokości z opcją kotwienia do podłoża Dno kanału w kształcie V zapewnia łatwe czyszczenie i wspiera procesy samooczyszczania Przekrój przez profil Długość / Kanał prosty ze spadkiem dna Infobox Wszystkie korytka są dostarczane w standardzie z uszczelkami i śrubami dla głębszej strony kanału (np. dla kanału spadkowego 1=70mm i 2=75mm uszczelka i śruby będą dla wymiaru 75mm) Dodatkowa uszczelka może być stosowana tylko w przypadku przełamania spadku - patrz rysunek poniżej. 112

26 CO systemy modułowe Kanały rynnowe (otwarte) Długość / Kanał prosty bez spadku dna Kanał typ ø50 2 ø50 1 Kanał typ T 500/ / / / / / Ścianka czołowa pełna Ścianka czołowa z odpływem Uszczelka (część serwisowa lub do przełamania spadku)

27 CO systemy modułowe Kanały rynnowe (otwarte) Kanały z króćcem odpływowym DN 110 (bez poszerzenia) Długość / Odpływ na końcu Odpływ na środku ø50 2 ø Infobox Odpływ kompatybilny z rurą kanalizacyjną DN 100 lub z dolną częścią wpustu CO EG 150 str

28 CO systemy modułowe Kanały rynnowe (otwarte) Kanały z króćcem odpływowym DN 125 (bez poszerzenia) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO 12 - str

29 CO systemy modułowe Kanały rynnowe (otwarte) Kanały z króćcem odpływowym DN 12 (bez poszerzenia) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO str

30 CO systemy modułowe Kanały rynnowe (otwarte) y dla systemu CO Modular 125 Typ Klasa obciążenia Stopień antypoślizgowości wg DIN Długość kratowy 15 C250 ntypoślizgowy (R11) Gładki (R9) ntypoślizgowy (R11) Gładki (R9) 375* * * * drabinkowy R50 C250 ntypoślizgowy (R11) ntypoślizgowy (R11) 375* * płytowy 125 C250 Gładki (R11) Gładki (R11) 375* * * eelsafe 125 Gładki (R10) perforowany Gładki (R9) Gładki (R9) 375* * * Quadratto 15 Gładki (R9)

31 CO systemy modułowe Kanały rynnowe (otwarte) Typ Klasa obciążenia Stopień antypoślizgowości wg DIN Długość kompozytowy C250 Czarny iały Volcano ntypoślizgowy (R11) ntypoślizgowy (R11) 375* * multi-slot ntypoślizgowy (R11) ntypoślizgowy (R11) C250 ntypoślizgowy (R11) Infobox * ruszty dla kanałów typu T i 118

32 CO systemy modułowe Kanały rynnowe (otwarte) kcesoria do systemu CO Modular 125 kcesoria do części z odpływem DN 110mm Ø132 Opis Materiał Odpływ pionowy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø Odpływ poziomy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø108 Ø105 Zamknięcie wodne (syfon) zintegrowane z koszem osadczym Ø108 Ø Zamknięcie wodne (syfon) Ø108 Ø105 Sitko do stosowania z zamknięciem wodnym (syfonem) ±2 Ø102+2 Ø88 Kosz osadczy (wyklucza zastosowanie syfonu) Kosz dla króćca Kosz osadczy do teleskopowego odpływu przez wpust 12 Objętość 0,5l Kosz dla króćca Kosz osadczy do teleskopowego odpływu przez wpust 157 Objętość 0,6l

33 v CO systemy modułowe Kanały rynnowe (otwarte) CO Modular 200 Informacje o produkcie Wykonany ze stali nierdzewnej, materiał 1.301(ISI 30) lub 1.0 (ISI 316) W pełni zgodny z EN 133 (znakowane CE) Wszystkie elementy poddane są pełnej pasywacji w celu zwiększenia odporności na korozję Elementy odpływowe można łączyć z kanalizacją: bezpośrednio (dla odpływu DN110) teleskopowo poprzez wpusty: Dla króćca 12 dolna część wpustu 157 Dla króćca 200 dolna część wpustu 218 Szeroki wybór rusztów dla klas obciążenia: 15 do C250 (zgodnie z EN 12) Zalety produktu ezpieczne i wodoszczelne połączenie każdego elementu poprzez połączenie kołnierzowe z gumową uszczelką Krawędzie kanału są standardowo usztywnione gumowym profilem Nogi montażowe z regulacją wysokości z opcją kotwienia do podłoża Dno kanału w kształcie V zapewnia łatwe czyszczenie i wspiera procesy samooczyszczania Przekrój przez profil Długość / Kanał prosty ze spadkiem dna Infobox Wszystkie korytka są dostarczane w standardzie z uszczelkami i śrubami dla głębszej strony kanału (np. dla kanału spadkowego 1=70mm i 2=75mm uszczelka i śruby będą dla wymiaru 75mm). Dodatkowa uszczelka może być stosowana w przypadku przełamania spadku - patrz rysunek poniżej. 120

34 CO systemy modułowe Kanały rynnowe (otwarte) Długość / Kanał prosty bez spadku dna Kanał typ Kanał typ T 1 500/ / / Ścianka czołowa pełna Ścianka czołowa z odpływem Uszczelka (część serwisowa lub do przełamania spadku)

35 CO systemy modułowe Kanały rynnowe (otwarte) Kanały z króćcem odpływowym DN 110 (bez poszerzenia) Długość / Odpływ na końcu ø50 2 ø50 Odpływ na środku Infobox Odpływ kompatybilny z rurą kanalizacyjną DN 100 lub z dolną częścią wpustu CO EG str

36 CO systemy modułowe Kanały rynnowe (otwarte) Kanały z króćcem odpływowym DN 12 (bez poszerzenia) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO str

37 CO systemy modułowe Kanały rynnowe (otwarte) Kanał z odpływem DN 200 ze zwieńczeniem 300x300 (wymiar zewnętrzny) Długość / Odpływ na końcu Odpływ na środku Infobox Odpływ kompatybilny z dolną częścią wpustu CO 218 str

38 CO systemy modułowe Kanały rynnowe (otwarte) y dla systemu CO Modular 200 Typ kratowy drabinkowy Płytowy Klasa obciążenia 15 R50 C C250 Stopień antypoślizgowości wg DIN ntypoślizgowy (R11) Gładki (R9) ntypoślizgowy (R11) ntypoślizgowy (R11) Gładki (R11) Gładki (R11) Długość kat * * * * * * perforowany 15 Gładki (R9) 300* Volcano multi-slot ntypoślizgowy (R11) ntypoślizgowy (R11) ntypoślizgowy (R11) ntypoślizgowy (R11) 300* Infobox * ruszty dla kanałów typu T i Typ Klasa obciążenia Stopień antypoślizgowości wg DIN kat kratowy drabinkowy y Płytowe ntypoślizgowy (R11) Gładki (R9) R50 ntypoślizgowy (R11) M125 ntypoślizgowy (R11) Gładki (R9) N250 Gładki (R9) M125 Gładki (R11)

39 CO systemy modułowe Kanały rynnowe (otwarte) kcesoria do systemu CO Modular 200 kcesoria do części z odpływem DN 110mm Ø132 Opis Materiał Odpływ pionowy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø Odpływ poziomy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø108 Ø105 Zamknięcie wodne (syfon) zintegrowane z koszem osadczym Ø108 Ø Zamknięcie wodne (syfon) Ø108 Ø105 Sitko do stosowania z zamknięciem wodnym (syfonem) ±2 Ø102+2 Ø88 Kosz osadczy (wyklucza zastosowanie syfonu)

40 CO systemy modułowe Kanały rynnowe (otwarte) kcesoria do systemu CO Modular 200 Opis Materiał Kosz dla króćca Kosz osadczy do teleskopowego odpływu przez wpust 157 Objętość 0,6l Kosz dla króćca 200 Kosz osadczy do teleskopowego odpływu przez wpust 218 Objętość 1,l
