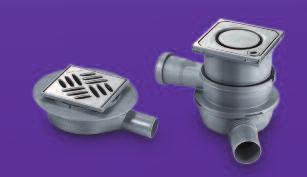

1 Urządzenia do odprowadzania ścieków Wpusty i odpływy wewnątrz budynków Wpusty na zewnątrz budynków Zawory napowietrzające 2011

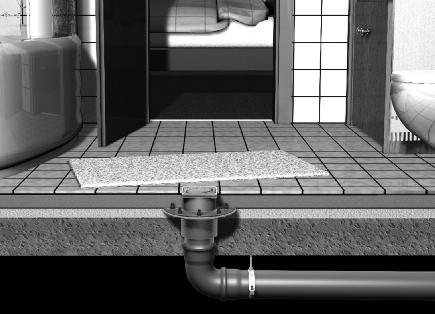

2 System modułowy Odpowiednie rozwiązania do indywidualnych wymagań Przykład 1 2 Przykład z Optymalne rozwiązanie Wpust podłogowy Practicus z dociskowym kołnierzem uszczelniającym Elementy składowe System 125 Nasadka z ABS z kratką ze wzorem owalu 120 mm ze stali nierdzewnej nr art Sitko na zanieczyszczenia nr art Dociskowy kołnierz uszczelniający ze stali nierdzewnej nr art Korpus Practicus z PP nr art Optymalne rozwiązanie Wpust łazienkowy Classic z nasadką do uszczelniania płynnymi masami izolacyjnymi i kratką ze wzorem owalu Elementy składowe System Variofix do uszczelniania płynnymi masami izolacyjnymi z ABS z pokrywą ze wzorem owalu 120 mm ze stali nierdzewnej nr art Sitko na zanieczyszczenia nr art Korpus Classic z ABS z wyjmowanym syfonem nr art = kompletny wpust = kompletny wpust 2

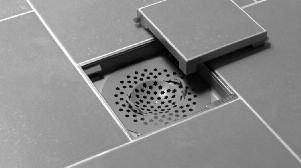

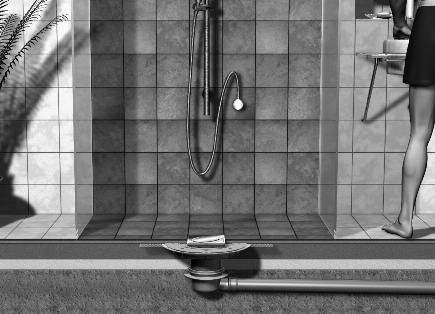

3 Niewidoczny wpust z nowym systemem ryglowania Spis treści I. Wpusty/odpływy liniowe wewnątrz budynku 4-23 Wpusty piwniczne 4-5 Wpusty podłogowe/stropowe Ecoguss 6-8 Wpusty podłogowe Practicus 9-11 Wpusty łazienkowe Giro, Der Ultraflache 12 Prysznicowe odpływy liniowe LINEARIS / LINEARIS Super60 / LINEARIS Compact System Korpusy, osprzęt, nasadki systemu Wpusty łazienkowe Der Superflache 18 System Lock & Lift System równoczesnego zamykania i wyjmowania pokrywy Wpusty łazienkowe Classic 19 Prysznicowe odpływy liniowe LINEARIS System 20 Korpusy, osprzęt, nasadki systemu Multistop: nowoczesny suchy syfon zabezpieczający przed zapachami, pianą, robactwem. System : nr art / System 125: nr art Idealne zabezpieczenie przed wydostawaniem się nieprzyjemnych zapachów z często wysychających wpustów. Możliwość montażu na zabudowanym wpuście. Uwaga! Syfon Multistop montuje sie w nasadce. Wyjmowane sitko na zanieczyszczenia System : nr art System 125: nr art II. Wpusty na zewnątrz budynków Wpusty dachowe Ecoguss Wpusty parkingowe Ecoguss 27 Wpusty podwórzowe Ecoguss 28 Wpusty deszczowe 29 Korpusy, osprzęt, nasadki systemu III. Syfony/zawory napowietrzające, Elastyczny króciec odpływowy z izolacją dźwiękową Obrotowy króciec dopływowy we wpuście łazienkowym Giro Niezawodny w montażu system uszczelniający filtr z węglem aktywnym 31 Ceny w katalogu są sugerowanymi cenami netto. Do podanych cen należy doliczyć 23% VAT. 3

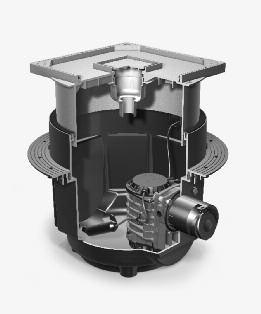

4 und überwacht Wpusty piwniczne Idealne do nowych budynków! T od 27 do Wybranie 0 x 0 mm nasada Urządzenie przeciwzalewowe Pumpfix S z dwuklapowym zaworem zwrotnym i pompą do ścieków bez fekaliów z tworzywa sztucznego, do instalacji podpodłogowej Odpływ boczny 2,5, przepustowość 1,6 l/s Do zabudowy w płycie podłogowej, głębokość zabudowy (T) od 481 mm do 656 mm. Z wyjmowaną pompą, podwójnym zaworem zwrotnym i syfonem. Dwie samoczynnie zamykające się klapy, ręczne zamykanie awaryjne oraz automatyczne załączanie pompy w przypadku przepływu zwrotnego. Z teleskopową nasadką do płynnego wyrównania wysokości i poziomu, pokrywą klasy A 15 do wklejenia płytek z tworzywa sztucznego, z kołnierzem do uszczelnienia przeciwwilgociowego. Pompuje przy słupie wody 0,7 bar (= 7 m). Nie należy stosować jako przepompowni. Maks. wysokość podnoszenia: 8 m Napięcie robocze: 230 V ~ 50 z Pobór mocy: 0,5 kw Poziom włączania: 200 mm Poziom wyłączania: 85 mm Maks. wielkość ziarna: 10 mm Przewód zasilający: 5 m Ciężar: ok. 20 kg ,00 Według PN EN typ 5 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Idealne do remontów instalacji! x x 290 Wybranie 530 x 350 mm 107 Urządzenie przeciwzalewowe Pumpfix S z dwuklapowym zaworem zwrotnym i pompą do ścieków bez fekaliów z tworzywa sztucznego,, wielkość 3 do instalacji podpodłogowej Odpływ boczny 2,5,, przepustowość 1,6 l/s Z wyjmowaną pompą i dwuklapowym zaworem zwrotnym oraz zintegrowanym syfonem, rusztem szczelinowym/pokrywą klasy A 15 z tworzywa sztucznego. Dwie samoczynnie zamykające się klapy, ręczne zamknięcie awaryjne oraz automatyczne załączanie pompy przy przepływie zwrotnym. Pompuje przy słupie wody 0,7 bar (= 7 m). Nie należy stosować jako przepompowni. Maks. wysokość podnoszenia: 8 m Napięcie robocze: 230 V ~ 50 z Pobór mocy: 0,5 kw Poziom włączania: 200 mm Poziom wyłączania: 85 mm Maks. wielkość ziarna: 10 mm Przewód zasilający: 5 m ,00 Według PN EN typ 5 Ceny podane w katalogu są cenami netto. 4

5 und überwacht und überwacht und überwacht Wpusty piwniczne Idealny do nowych budynków! z zaworem zwrotnym dwuklapowym od 30 do 80 nasada 73 Wybranie 400 x 320 mm Wpust piwniczny Der Universale z zaworem zwrotnym dwuklapowym i syfonem z PP, Odpływ boczny 2,5, Przepustowość 1,8 l/s Z 2 dopływami 50, 1 dopływem. Z wyjmowanym dwuklapowym, zaworem zwrotnym i ręcznym zamknięciem awaryjnym. Wysokość zamknięcia wodnego 60 mm, z wyjmowanym osadnikiem. Z teleskopową nasadą o regulowanej wysokości z tworzywa sztucznego 1 Ruszt szczelinowy 200 x 200 mm z tworzywa sztucznego, czarny. Głębokość zabudowy (T) od 216 do 276 mm 2 Ruszt szczelinowy 200 x 200 mm i rama ze stali nierdzewnej, przykręcany. Głębokość zabudowy (T) od 216 do 266 mm Klasa K3 Według PN EN typ Z rusztem szczelinowym 200 x 200 mm z tworzywa sztucznego, czarnym: Z rusztem szczelinowym przykręcanym 200 x 200 mm i ramą ze stali nierdzewnej: LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 810, ,60 min. 25 max Idealne do renowacji instalacji! z zaworem zwrotnym dwuklapowym x Wybranie 320 x 190 mm Wpust piwniczny Drehfix z zaworem zwrotnym dwuklapowym i syfonem z ABS, Odpływ boczny 2,5, przepustowość 1,8 l/s Z wyjmowanym dwuklapowym zaworem zwrotnym i ręcznym zamknięciem awaryjnym. Z syfonem. Z wyjmowanym osadnikiem i zintegrowaną, regulowaną na wysokość nasadką. z rusztem szczelinowym 150 x 190 mm z tworzywa sztucznego, czarnym, z funkcją Easy-Entry. Głębokość zabudowy (T) od 210 do 240 mm. Klasa K3 Według PN EN Typ ,80 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität z zaworem zwrotnym dwuklapowym min. 30 max. 90 Ø 243 Ø nasada Wpust z separatorem cieczy lekkich z tworzywa sztucznego, przepustowość 1 l/s. Z zaworem zwrotnym dwuklapowym według PN EN Typ 5. Ze zintegrowanym syfonem i osadnikiem. Ruszt szczelinowy z tworzywa sztucznego. Głębokość zabudowy (T) od 216 do 276 mm Klasa K ,00 Wybranie 400 x 250 mm 320 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Ceny podane w katalogu są cenami netto. 5

6 Wpusty podłogowe / stropowe Ecoguss System 125 do uszczelnień płynnymi masami izolacyjnymi Ø Wybranie 220 x 180 mm B min. 10 max. 18 min. 40 max. 96 Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ boczny 2,5 / odpływ pionowy, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, dla grubości płytek 8-16 mm, Odpływ boczny 2, Odpływ pionowy ,80 838,40 838, ,00 624,20 656,80 656,80 940, B Gmb z krawędzią połączeniową 150 min. 20 max. 76 Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ pionowy, przepustowość 1,8 l/s do przyłączenia rury SML według DIN ,60 432,80 432,80 712, Wybranie 180 x 180 mm 80 Ø Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową. Z nasadką z ABS z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej, klasa K3 Średnica nawiercanego otworu tylko Ø 160 mm dzięki Quick-Fit Gmb z krawędzią połączeniową 150 min. 20 max. 76 Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ boczny 2,5, przepustowość 1,8 l/s do przyłączenia rury SML według DIN ,60 616,80 614,80 801, B Wybranie 220 x 180 mm B Z wyjmowanym syfonem,wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową. Z nasadką z ABS z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej, klasa K3 Gmb Ceny podane w katalogu są cenami netto. 6

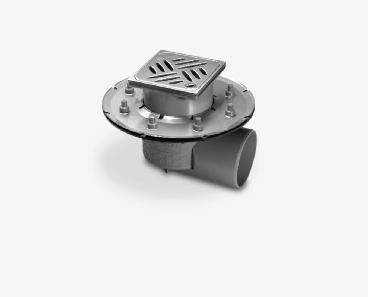

7 Wpusty podłogowe / stropowe Ecoguss System 125 z dociskowym kołnierzem uszczelniającym min. 25 max. Ø273 Ø135 Wybranie 180 x 180 mm Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ pionowy, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem,wys. zamknięcia wodnego 50 mm. Z uszczelką wargową. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej Z nasadką z ABS 1. z kratką ze wzorem owalu 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift, 2. z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, 1. Z kratką ze wzorem owalu i ramą ze stali nierdzewnej Gmb ,80 829,10 829,10 8,50 2. Z kratką szczelinową i ramą ze stali nierdzewnej ,00 880,30 917, ,80 Średnica nawiercanego otworu tylko Ø 160 mm dzięki Quick-Fit B z dociskowym kołnierzem uszczelniającym min. 25 max Ø273 Wybranie 220 x 180 mm B Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ boczny 2,5, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem, wys. zamknięcia wodnego 50 mm. Z uszczelką wargową. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej Z nasadką z ABS 1. z kratką ze wzorem szczelinowym 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift, 2. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej, Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ pionowy, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej i nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS z pokrywą do przyklejania płytek x mm z tworzywa sztucznego i ramą ze stali nierdzewnej, dla grubości płytek 10 mm, z systemem ryglującym, klasa K3 1. Z kartką ze wzorem szczelin. i ramą ze stali nierdzewnej Gmb ,60 978,10 978, ,10 3. Z kratką szczelinową i ramą ze stali nierdzewnej z podwójnym uszczelnieniem min. 10 max. 21 min. 56 max Ø312 Ø Wybranie 180 x 180 mm 80 pokrywa/ Gmb , 926, , ,30 875, 912,90 912, ,40 Średnica nawiercanego otworu tylko Ø 160 mm dzięki Quick-Fit Ceny podane w katalogu są cenami netto. 7

8 Wpusty podłogowe /stropowe Ecoguss System 125 Z kołnierzem do uszczelnień klejonych min. 23 max. 105 Ø Ø135 Wybranie 180 x 180 mm Wpust podłogowy / stropowy Ecoguss z tworzywa Ecoguss, Odpływ pionowy, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową. Z kołnierzem do uszczelnień klejonych Z nasadką z ABS z przykręcaną kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, klasa K3 Średnica nawiercanego otworu tylko Ø 160 mm za pomocą Quick-Fit Z kratką szczelinową ze stali nierdzewnej , 554,30 554,30 838, Gmb Z kołnierzem do uszczelnień klejonych Wybranie 220 x 180 mm min. 30 max. 105 Ø B B Wpust podłogowy/stropowy Ecoguss z tworzywa Ecoguss,... Odpływ boczny 2,5, przepustowość 1,8 l/s do przyłączenia rury SML według DIN Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową. Z kołnierzem do uszczelnień klejonych Z nasadką z ABS z przykręcaną kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, Gmb Z kratką szczelinową i ramą ze stali nierdzewnej , 926,90 926, ,80 zalety Ecoguss Brak korozji Szczelność i bezproblemowe czyszczenie Pokrywa i syfon mogą być w każdej chwili wyjmowane i ponownie zakładane. Zapewniona jest trwała szczelność na lata. Wzorowa higiena Efekt samoczyszczenia dzięki zastosowaniu bezkorozyjnej i gładkiej powierzchni. Metaliczne tworzywo kompozytowe Łatwa zabudowa za pomocą nowego mocowania wpustu Quick-Fit - nie jest już potrzebne wypełnienie nawierceń. Dodatkowa izolacja dźwiękowa i zamknięcie nieprzepuszczające dymów. Z przyłączem rury SML Nie są już potrzebne elementy przejściowe! Opcjonalnie z wkładem przeciwpożarowym Fire-Kit / 125 do wpustów pionowych. Zminimalizowane wiercenie otworów Ø 160 mm 2/3 oszczędności kosztów Wyrównanie potencjałów nie jest już konieczne Odporność na kwasy i zasady zawarte w ściekach Wysoka odporność na pęknięcia Możliwość stosowania także (krótkotrwale) w przypadku gorącego bitumu Ceny podane w katalogu są cenami netto. 8

9 Wpusty podłogowe Practicus System 125 min. 25 max. z dociskowym kołnierzem uszczelniającym Ø273 Ø Wpust podłogowy Practicus z PP,..., odpływ pionowy, przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z kołnierzem uszczelniającym dociskowym i przeciwkołnierzem ze stali nierdzewnej, Z nasadką z ABS z kratką ze wzorem owalu 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift. Z kratką ze wzorem owalu i ramą ze stali nierdzewnej ,60 548,60 876, Wybranie 180 x 180 mm 50 Gmb min. 25 max. z dociskowym kołnierzem uszczelniającym 273 B B Wybranie 220 x 180 mm Wpust podłogowy Practicus z PP,..., odpływ boczny 2,5, przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem ze stali nierdzewnej. Z nasadką z ABS 1. z kratką ze wzorem szczelinowym 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift. Klasa L15 2. z przykręcaną kratką szczelinową 138 x 138 mm, ze stali nierdzewnej, klasa K3 1. Z kratką ze wzorem szczelinowym ze stali nierdzewnej ,40 689,40 2. Z kratką szczelinową ze stali nierdzewnej Gmb ,60 586,90 Zabudowa zalety Folia paroizolacyjna Spadek Szczelina elastyczna Spadek 3 5 Jastrych cementowy Strop betonowy Practicus Syfon Nasadka Pokrywa z kratką szczelinową Dociskowy kołnierz uszczelniający Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, regulowana wysokość Minimalne nawiercenie Ø 160 mm bez napełniania przez mocowanie odpływu Quick-Fit Rys. pokazuje nr art Teraz również 50 Niski poziom hałasu Szybkie i łatwe czyszczenie Wyjmowany syfon Przepustowość 1,8 l/s Ceny podane w katalogu są cenami netto. 9

10 Wpusty podłogowe Practicus System 125 Z kołnierzem do uszczelnień klejonych Wybranie 180 x 180 mm Z kołnierzem do uszczelnień klejonych min. 30 max. min. 30 max Ø Ø 135 Wybranie 220 x 180 mm B B do uszczelnień płynnymi masami izolacyjnymi min. 40 max. 96 min. 10 max. 18 Ø pokrywa/ 29 Wpust podłogowy Practicus z PP,... Odpływ pionowy, przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową, pierścieniem mocującym i pokrywą ochronną na czas zabudowy. Z kołnierzem do uszczelnień klejonych i przeciwkołnierzem. Z nasadką z tworzywa sztucznego 1. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej, klasa K3 2. z przykręcaną kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, Wpust podłogowy Practicus z PP,... Odpływ boczny 2,5, przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową, pierścieniem mocującym i pokrywą ochronną na czas zabudowy. Z kołnierzem do uszczelnień klejonych i przeciwkołnierzem. Z nasadką z tworzywa sztucznego 1. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej, klasa K3 2. z przykręcaną kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, Wpust podłogowy Practicus z PP,..., odpływ pionowy/boczny 2,5º przepustowość 1,8 l/s Z wyjmowanym syfonem,wys.zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej, dla grubości płytek 8-16 mm,, przykręcaną 1. Z kratką szczelinową ze stali nierdzewnej ,30 443,40 450,90 2. Z kratką szczelinową i ramą ze stali nierdzewnej ,20 638,10 Gmb Gmb 1. Z kratką szczelinową ze stali nierdzewnej ,20 450,90 2. Z kratką szczelinową i ramą ze stali nierdzewnej ,20 638,10 Z kratką szczelinową ze stali nierdzewnej Odpływ pionowy 50 Odpływ boczny ,30 540,30 554,30 540,30 554, Ø135 Wybranie 180 x 180 mm Gmb Ceny podane w katalogu są cenami netto. 10

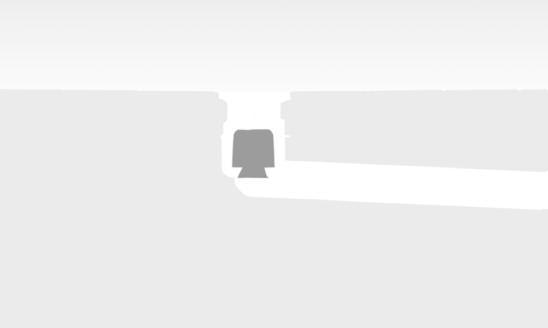

11 Wpusty podłogowe Practicus System 125 z krawędzią połączeniową 150 Ø min. 20 max. 76 Wpust podłogowy Practicus z PP, niskoszumowy,... Odpływ pionowy, przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z nasadką z ABS 1. z czarną kratką szczelinową 138 x 138 mm z ABS 2. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej Klasa K3 1. Z czarną kratką szczelinową ,10 168,20 199,30 2. Z kratką szczelinową ze stali nierdzewnej ,80 315,80 264, Wybranie 180 x 180 mm 50 Gmb z krawędzią połączeniową Wpust podłogowy Practicus z PP,..., odpływ boczny 2,5, Przepustowość 1,8 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Z uszczelką wargową i pokrywą ochronną na czas zabudowy. Z nasadką z ABS 1. z czarną kratką szczelinową 138 x 138 mm z ABS 2. z przykręcaną kratką szczelinową 138 x 138 mm ze stali nierdzewnej 1. Z czarną kratką szczelinową ,20 191,00 2. Z kratką szczelinową ze stali nierdzewnej ,80 264, Wybranie 220 x 180 mm B Klasa K3 Gmb Zabudowa Zabudowa Rys. pokazuje art. nr Wpust podłogowy Practicus 1 2 Practicus Syfon Ceny podane w katalogu są cenami netto. Korpus wpustu umieścić przed zalaniem stropu/płyty podłogowej i następnie włożyć do wykonanego wgłębienia. Wykonać przyłącze króćca odpływu do rury T lub KG Włożyć nasadkę w korpus i wyrównać wysokość. Umieszczenie warstwy końcowej (klej do płytek, płytki). 11

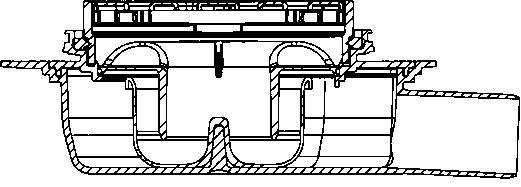

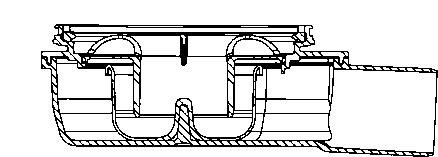

12 Wpusty łazienkowe Giro, Der Ultraflache System 125 z krawędzią połączeniową min. 65 max Wpust łazienkowy Giro NEU z PP, niskoszumowy, 50 elastycznie regulowany odpływ, przepustowość 1,3 l/s Wys. zamknięcia wodnego 50 mm Z wyjmowanym syfonem. Z obrotowym, bocznym dopływem 50 i mocowaną uszczelką wargową. Z nasadką z ABS 1. z kratką ze wzorem owalu 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift, 2. ze standardową kratką szczelinową 120 x 120 mm, klasa K3 1. Z kratką ze wzorem owalu ,80 2. Standardowa kratka szczelinowa ,90 Wpust łazienkowy Der Ultraflache z ABS Odpływ boczny, z bocznym dopływem 40, z kołnierzem do uszczelnień klejonych. Z wyjmowanym syfonem ,00 z kratką szczelinową 120 x 120 mm i ramą ze stali nierdzewnej, przykręcaną, klasa K 3 Wpust łazienkowy Der Ultraflache ,00 do uszczelnienia płynnymi masami uszczelniającymi, o najniższej konstrukcji z ABS, niskoszumowy, 40 Odpływ boczny 2,5, przepustowość 0,6 l/s Z wyjmowanym syfonem z materiału samouszczelniającego Z nasadką z ABS z kratką szczelinową 120 x 120 mm ze stali nierdzewnej, klasa K Ø nr art nr art Wpust łazienkowy Der Ultraflache z krawędzią połączeniową z ABS, niskoszumowy, 50 Odpływ boczny 2,5 Z nasadką z ABS 1. przepustowość 1,0 l/s z wyjmowanym syfonem z uszczelką z kratką ze wzorem szczelinowym 120 x 120 mm i ramą ze stali nierdzewnej, z systemem Lock & Lift,. 2. Z Multistop - w celu ochrony przed nieprzyjemnymi zapachami, pianą i robactwem, przepustowość 0,9 l/s, z uszczelką, z kratką ze stali nierdzewnej 120 x 120 mm, klasa K3 1. Z kratką ze wzorem szczelinowym ze stali nierdzewnej ,90 2. Z kratką szczelinową ,00 Ceny podane w katalogu są cenami netto. 12

13 80 mm 65 mm mm 69 mm 60 mm Prysznicowe odpływy liniowe LINEARIS, LINEARIS Super60 i LINEARIS Compact System 125 Prysznicowy odpływ liniowy LINEARIS Super60 z tworzywa sztucznego, z pokrywą i ramą ze stali nierdzewnej. Elementy zestawu to wpustu z ABS z okalającym kołnierzem do uszczelnienia płynnymi masami uszczelniającymi; z nóżkami montażowymi, z otworem rewizyjnym z powierzchnią do przyklejania płytek i systemem ryglowania, klasa K3. L: 750 / 850 / 950 / 1150 mm 140 mm mm z korpusem wpustu łazienkowego Der Ultraflache z ABS, 50, Odpływ boczny 2,5, wysokość zamknięcia wodnego 30 mm, z syfonem, przepustowość 37 l/min bez nadpiętrzenia przepustowość 72 l/min z nadpiętrzeniem 10 mm 750 mm 850 mm 950 mm 1150 mm , , , ,00 L: 750 / 850 / 950 / L: / / / min. 107 max Prysznicowy odpływ liniowy LINEARIS z tworzywa sztucznego, z pokrywą i ramą ze stali nierdzewnej. Elementy zestawu to: wpustu z ABS z okalającym kołnierzem do uszczelnienia płynnymi masami uszczelniającymi; z nóżkami montażowymi, z otworem rewizyjnym z powierzchnią do przyklejania płytek i systemem ryglowania, klasa K3. z korpusem wpustu łazienkowego Der Ultraflache z ABS, 50, odpływ boczny 2,5, wysokość zamknięcia wodnego 30 mm, z syfonem przepustowość 24 l/min z nadpiętrzeniem 10 mm 750 mm 850 mm 950 mm 1150 mm , , , ,00 60 mm Prysznicowy odpływ liniowy LINEARIS Compact z pokrywą i ramą ze stali nierdzewnej (po odwróceniu pokrywy mogą zostać wklejone płytki), klasa K3. L: 300 / 450 / 550 / 650 / 750 / 850 / 950 / 1050 / 1150 mm mm z korpusem z ABS, 50, odpływ boczny 2,5, z syfonem, wysokość zamknięcia wodnego 22 mm przepustowość 30 l/min bez nadpiętrzenia przepustowość 36 l/min z nadpiętrzeniem 10 mm przepustowość 42 l/min z nadpiętrzeniem 20 mm 300 mm 450 mm 550 mm 650 mm 750 mm 850 mm 950 mm 1050 mm 1150 mm , , ,00 12, , , , , ,00 - Zalety 15 mm Elastyczność przy zabudowie: wpustu liniowego obrotowa, nachylana, regulowana na wysokość. Optymalna możliwość czyszczenia a zarazem zachowany wyjątkowo wąski odpływ. Elastycznie dopasowywana głębokość zabudowy, rama i nasada dodatkowo regulowane na wysokość. Dwustronne przykrycie odpływu LINEARIS Super60 - ze stali nierdzewnej lub zabudowane płytkami. Pokrywa otworu rewizyjnego do przyklejania płytek LINEARIS Super60 z odpływem 60 mm i przepustowością 72 l/min przy progu 10 mm Ceny podane w katalogu są cenami netto. 15 mm 13

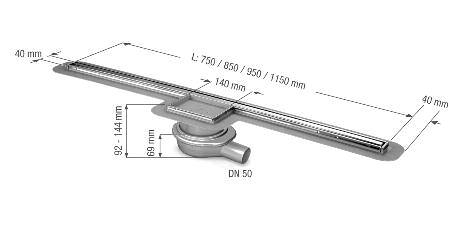

14 Prysznicowe odpływy liniowe System 125 LINEARIS, LINEARIS Super60, LINEARIS Super60 Individual Nasadki odpływów prysznicowych Nasadka odpływu prysznicowego LINEARIS, z otworem rewizyjnym do wklejenia płytek 40 mm L: 750 / 850 / 950 / 1150 mm 140 mm z pokrywą i ramą ze stali nierdzewnej, klasa K3, z nóżkami montażowymi System modułowy Możliwości kombinacji do każdych warunków zabudowy 750 mm 850 mm 950 mm 1150 mm , , , ,00 40 mm Korpusy do indywidualnych kombinacji odpływów patrz: strona 16. Nasadka odpływu prysznicowego LINEARIS Super60 z ABS, z otworem rewizyjnym do wklejenia płytek z pokrywą i ramą ze stali nierdzewnej (po odwróceniu pokrywa może zostać pokryta płytkami), klasa K3, z nóżkami montażowymi. 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm 45 mm Korpusy do indywidualnych kombinacji odpływów patrz: strona mm 850 mm 950 mm 1150 mm , , , ,00 Nasadka odpływu prysznicowego LINEARIS Super60 Individual z ABS, z otworem rewizyjnym do wklejenia płytek, z nóżkami montażowymi, obciążenie do kg 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm z pokrywą Light kolor biały podświetlany 45 mm Niewymagająca konserwacji technologia indukcyjna i podświetlenie diodami LED białe (inne kolory na zapytanie), kabel zasilający 15 m, 750 mm 850 mm 950 mm 1150 mm IC IC IC IC 4611, , , ,00 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm z pokrywą Wengé 45 mm 750 mm 850 mm 950 mm 1150 mm IW IW IW IW 2269, , , ,00 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm z pokrywą korzeń orzecha 45 mm Korpusy do indywidualnych kombinacji odpływów patrz: strona mm 850 mm 950 mm 1150 mm I I I I 2269, , , ,00 Nasadka odpływu prysznicowego wykonania indywidualne 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm LINEARIS Super60 Crystal 3 komory do wypełnienia np. kryształkami, niewymagająca konserwacji technologia indukcyjna i podświetlenie diodami LED, obciążenie do kg, z nóżkami montażowymi, kabel zasilający 15 m. 45 mm 750 mm 850 mm 950 mm 1150 mm ISL ISL ISL ISL 7220, , , ,00 60 mm L: 750 / 850 / 950 / 1150 mm 140 mm 45 mm LINEARIS Super60 Logo np. z wygrawerowanym logo, niewymagająca konserwacji technologia indukcyjna i podświetlenie diodami LED, obciążenie do kg, z nóżkami montażowymi, kabel zasilający 15 m. 750 mm 850 mm 950 mm 1150 mm na zapytanie na zapytanie Korpusy do indywidualnych kombinacji odpływów patrz: strona 16. Ceny podane w katalogu są cenami netto. 14

15 Wpusty podłogowe/łazienkowe System 125 System modułowy Możliwości kombinacji do każdych warunków zabudowy Nasadki... z ABS... z ABS... ze stali nierdzewnej... z ABS, pod płytkę... z ABS z przykręcaną kratką szczelinową 138 mm, i ramą ze stali nierdzewnej,, nr art cena: 383,80 PLN z kratką szczelinową, 138 mm, ze stali nierdzewnej, przykręcaną, klasa K3, nr art cena: 135,00 PLN z czarną kratką szczelinową 138 mm z ABS, klasa K3, nr art cena: 49,90 PLN z pokrywą 138 mm ze stali nierdzewnej, z przykręcaną kratką szczelinową, klasa K3, nr art , cena: 554,30 PLN z rusztem kratowym nr art cena: 922,20 PLN 25 z pokrywą do przyklejania płytek mm, 125 dla grubości płytek 10 mm, z systemem ryglującym, z ramą z tworzywa sztucznego klasa K3, nr art , cena: 187,00 PLN z ramą ze stali nierdzewnej klasa K3, nr art , cena: 354,00 PLN z kratką szczelinową 120 mm ze stali nierdzewnej, klasa K3, nr art , cena: 79,20 PLN Nasadki z kratką Design z ABS 120 mm i ramy ze stali nierdzewnej, klasy K3/L15 z systemem/bez systemu ryglowania Lock & Lift Kratki Design Cross (Kl. K3) Spot (Kl. K3) Parade (Kl. K3) szczel. (Kl. L15) Oval (Kl. L15) Festival (Kl. K3) Slot (Kl. K3) Sticks (Kl. K3) z Lock & Lift nr art./ cena / 317, / 317, / 317, / 299, / 333, / 317, / 317, / 317,00 bez Lock & Lift nr art./ cena / 271, / 271, / 271, / 271, / 271, / 271, / 271, / 271,00 Nasadki do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS... min. 10 max. 18 z przykręcaną kratką szczelinową/ramą 150 mm ze stali nierdzewnej, dla grubości płytek 8-16 mm, nr art ,, cena: 507,50 PLN z pokrywą do przyklejania płytek mm z tworzywa sztucznego, rama ze stali nierdzewnej, dla grubości płytek 10 mm, z systemem ryglującym, nr art , klasa K3 cena: 415,10 PLN 125 min. 10 max nr art min. 10 max z kratką 120 mm i ramą ze stali nierdzewnej, dla grubości płytek 8-21 mm, klasa K3/L15 nr art Z systemem Lock & Lift Bez systemu Lock & Lift Kratka Design Klasa Cena Kratka Design Klasa Cena Szczelinowa L ,20 Szczelinowa L ,00 Oval L ,20 Oval L ,00 Cross K ,00 Cross K ,00 Spot K ,00 Spot K ,00 Parade K ,00 Parade K ,00 Festival K ,00 Festival K ,00 Slot K ,00 Slot K ,00 Sticks K ,00 Sticks K ,00 Nasadki pasują do wszystkich korpusów systemu 125, str. 16 Ceny podane w katalogu są cenami netto. 15

16 System modułowy Możliwości kombinacji do każdych warunków zabudowy Wpusty podłogowe/stropowe/łazienkowe System 125 Korpusy Korpus Ecoguss odporny na działanie wysokich temperatur, z wyjmowanym syfonem. Przepustowość 1,8 l/s. B B Odpływ boczny 50 nr art cena 353,60 PLN nr art cena 414,60 PLN 80 nr art cena 414,60 PLN nr art cena 605,50 PLN Ø Odpływ pionowy 50 nr art cena 199,40 PLN nr art cena 235,30 PLN 80 nr art cena 257,00 PLN nr art cena 517,00 PLN Korpus Practicus z PP Z wyjmowanym syfonem. Przepustowość 1,8 l/s. B B Odpływ boczny 50 nr art cena 160,00 PLN nr art cena 137,00 PLN nr art. 45 cena 129,00 PLN Ø Odpływ pionowy 50 nr art cena 118,00 PLN nr art cena 120,00 PLN nr art cena 129,00 PLN Korpus Giro NEU z PP Z wyjmowanym syfonem, z obrotowym bocznym dopływem 50 i mocowaną uszczelką wargową. Przepustowość 1,3 l/s. Jeden dopływ boczny 50, obracany o 360,odpływ boczny nr art cena 165,60 PLN 109 Ø Korpus Der Ultraflache z ABS Odpływ boczny 2,5, 50/ Z wyjmowanym syfonem Ø 150 Przepustowość 1 l/s. Odpływ boczny, 50 nr art Dopływ boczny 40 odpływ boczny 2,5, 50 nr art cena 112,00 PLN 227 cena 112,00 PLN Ø Ø Odpływ boczny, nr art cena 112,00 PLN Korpus Der Ultraflache z ABS, z kołnierzem uszczelniającym Odpływ boczny 2,5, 40 Z wyjmowanym syfonem. Przepustowość 0,6 l/s. Odpływ boczny, 40 nr art cena 112,00 PLN Ceny podane w katalogu są cenami netto. 16

17 Wpusty podłogowe/łazienkowe System 125 System modułowy Możliwości kombinacji do każdych warunków zabudowy W razie potrzeby wybierz jeden lub więcej elementów osprzętu: Kołnierz do uszczelnień klejonych z przeciwkołnierzem nr art cena 123,50 PLN nie pasuje do korpusu nr art Ø Element pośredni z ABS z kołnierzem do uszczelnień płynnymi masami izolacyjnymi i ruszt dowolne Idealny do podłóg z kamienia naturalnego nr art , cena 215,20 PLN Mata uszczelniająca nr art , cena na zapytanie pasuje do art. nr Kołnierz uszczelniający dociskowy ze stali nierdzewnej nr art cena 274, PLN + elastomerowa taśma uszczelniająca NBR nr art , cena 185,00 PLN idealne do betonu wodoszczelnego 30 Sitko na zanieczyszczenia z tworzywa sztucznego nr art. 48 0, cena 39,50 PLN Nie pasuje do odpływów LINEARIS Compact Syfon do montażu we wszystkich ch KESEL System 125, wys. zamknięcia wodnego 50 mm nr art , cena 72,50 PLN Ø Ø122 Mocowanie wpustu Quick-Fit jako pomoc przy zabudowie dla Ecoguss i Practicus, z odpływem pionowym 166 Obudowa izolacyjna pasująca do korpusów Ecoguss i Practicus z odpływem pionowym nr art , cena 449,50 PLN 360 mm z ochroną przeciwpożarową bez ochrony przeciwpożarowej nr art , cena 390,30 PLN nr art , cena 122,50 PLN Osadnik nr art , cena 44,00 PLN Wkład przeciwpożarowy Fire-Kit do odpływów pionowych nr art. 48 cena 428,00 PLN tylko w połączeniu z syfonem nr art Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art cena,00 PLN Nie pasuje do korpusów Der Ultraflache Przedłużka z PP z uszczelką wargową z bocznym dopływem 50 nr art cena 79,20 PLN Nie pasuje do korpusów Der Ultraflache Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art cena 123,90PLN Nie pasuje do odpływów LINEARIS Compact Ø150 Ø125 Ø150 Ø Ø Syfon do wpustów łazienkowych Der Ultraflache wysokość zamknięcia wodnego 30 mm nr art , cena 35,00 PLN Syfon dzwonowy wysokość zamknięcia wodnego 50 mm pasuje wyłącznie do korpusów Ecoguss i Practicus nr art , cena 46,60 PLN Syfon wysokość zamknięcia wodnego 22 mm pasuje wyłącznie do odpływu prysznicowego LINEARIS Compact nr art , cena 62,00 PLN Multistop pasuje wyłącznie do odpływu prysznicowego LINEARIS Compact nr art , cena 124,00 PLN Sitko na zanieczyszczenia pasuje wyłącznie do odpływu prysznicowego LINEARIS Compact nr art , cena 42,00 PLN Ceny podane w katalogu są cenami netto. 17

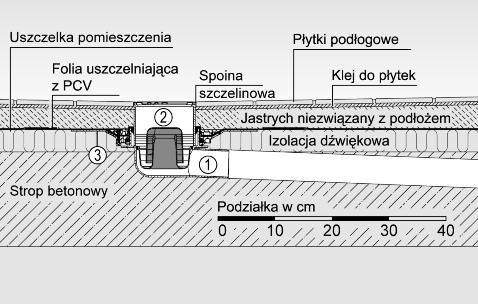

18 Wpusty łazienkowe Der Superflache System min. 10 max z krawędzią połączeniową Wpust łazienkowy Der Superflache z PP, niskoszumowy, 50 elastyczny króciec odpływu, przepustowość 0,9 l/s Z wyjmowanym syfonem. Z dopływem bocznym 40 ze stałą uszczelką wargową. Z nasadką z ABS z kratką szczelinową x mm ze stali nierdzewnej, min. wysokość zabudowy 90 mm, klasa K3 Z kratką szczelinową , Wybranie 260 x 180 mm do uszczelnień płynnymi masami izolacyjnymi Ø Ø min. 10 max min. 45 max. pokrywa/ Wpust łazienkowy Der Superflache z PP, niskoszumowy, 50 elastyczny króciec odpływu, przepustowość 0,9 l/s. Z wyjmowanym syfonem. Z dopływem bocznym 40 ze stałą uszczelką wargową. Z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS 1. z kratką ze wzorem owalu 120 x 120 mm i ramą ze stali nierdzewnej, dla grubości płytek 8-21 mm,, z systemem Lock & Lift. 2. z kratką szczelinową standardową 95 x 95 mm ze stali nierdzewnej, dla grubości płytek 6-14 mm, klasa K3, 1. Z kratką ze wzorem owalu ,00 2. Z kratką szczelinową , Wybranie 260 x 180 mm Zabudowa - Zalety Rys. pokazuje art. nr Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, regulowana wysokość Poziome dopasowanie kratki do wzoru płytek Minimalna wysokość zabudowy Niski poziom hałasu Trwałe uszczelnienie dzięki stałej uszczelce wargowej Elastyczny króciec odpływowy nieprzenoszący hałasu. Szybkie i łatwe czyszczenie, wyjmowany syfon Możliwe wersje: z 1 lub z 3 dopływami Wpust podłogowy Nasadka z kratką Kołnierz do uszczelnień klejonych Ceny podane w katalogu są cenami netto. 18

19 und überwacht und überwacht Wpusty łazienkowe Classic System 90 do uszczelnień płynnymi masami izolacyjnymi Wybranie 180 x 180 mm Ø min. 10 max. 23 pokrywa/ min. 45 max. Wybranie 220 x 180 mm z kołnierzem do uszczelnień klejonych z krawędzią połączeniową min. 25 max Ø min. 20 max. 60 Ceny podane w katalogu są cenami netto. Wpust łazienkowy Classic z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s. z ABS,... Odpływ pionowy, przepustowość 0,9 l/s Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. Ze stałą uszczelką wargową z nasadką do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS 1. z kratką ze wzorem owalu 120 x 120 mm i ramą ze stali nierdzewnej, dla grubości płytek 8-21 mm, z systemem Lock & Lift, 2. z kratką szczelinową standardową 95 x 95 mm ze stali nierdzewnej, dla grubości płytek 6-14 mm, klasa K3 3. z kratką szczelinową 138 x 138 mm i ramą, dla grubości płytek 8-16 mm, Gmb LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wpust łazienkowy Classic z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s. z ABS,... Odpływ pionowy, przepustowość 0,9 l/s. Z wyjmowanym syfonem, wysokość zamknięcia wodnego 50 mm. ze stałą uszczelką wargową z kołnierzem do uszczelnień klejonych i przeciwkołnierzem Z nasadką z ABS z kratką szczelinową x mm ze stali nierdzewnej, klasa K3 Wpust łazienkowy Classic z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s. z ABS,... Odpływ pionowy, przepustowość 0,9 l/s. Z wyjmowanym syfonem, wys. zamknięcia wodn. 50 mm. ze stałą uszczelką wargową Z nasadką z ABS 1. z pokrywą do przyklejania płytek x mm z tworzywa sztucznego, z systemem ryglującym, klasa K3 2. z kratką szczelinową x mm ze stali nierdzewnej, klasa K3 1. Z kratką ze wzorem owalu: Odpływ boczny ,00 517,00 Odpływ pionowy ,00 517,00 2. Z kratką szczelinową standardową 95 x 95 mm ze stali nierdzewnej: Odpływ boczny Odpływ pionowy Odpływ pionowy ,50 408,60 408,60 408,60 3. Z kratką szczelinową 138 x 138 mm i ramą ze stali nierdzewnej: Odpływ boczny Odpływ boczny Odpływ pionowy 50 Gmb ,00 531,00 531,00 531,00 275,00 275,00 275,00 275,00 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 1. Z pokrywą do przyklejania płytek: Odpływ boczny ,30 296,30 Odpływ pionowy ,30 296,30 2. Z kratką szczelin. standardową: Odpływ boczny ,00 187, Odpływ pionowy ,00 187, 19

20 Prysznicowe odpływy liniowe LINEARIS System 750 mm , mm 950 mm , , mm , mm , mm 950 mm , , mm , mm mm Prysznicowy odpływ liniowy LINEARIS z tworzywa sztucznego, z pokrywą i ramą ze stali nierdzewnej, Elementy zestawu: odpływu liniowego z ABS z kołnierzem do uszczelnienia płynnymi masami uszczelniającymi; z nóżkami montażowymi, z otworem rewizyjnym z powierzchnią do przyklejania płytek i systemem ryglowania. z korpusem wpustu łazienkowego 40 mm Classic z ABS, 50, L: 75 0/8 odpływ boczny 2,5, 50 / 950 / przepustowość: 24 l/min. 0 mm mm przy nadpiętrzeniu 10 mm 40 m klasa K3 m 50 z korpusem wpustu łazienkowego Der Superflache NEU z PP, niskoszumowym, 50, elastycznie regulowany boczny odpływ, przepustowość: 24 l/min. przy nadpiętrzeniu 10 mm klasa K3 40 mm L: m m mm mm / 850 / 950 / m 0 mm m 50 Prysznicowy odpływ liniowy LINEARIS Basic z ramą z tworzywa sztucznego i pokrywą ze stali nierdzewnej. Elementy zestawu: odpływu liniowego z ABS z kołnierzem do uszczelnienia płynnymi masami uszczelniającymi; z nóżkami montażowymi, z otworem rewizyjnym z powierzchnią do przyklejania płytek i systemem ryglowania. Z korpusem wpustu Classic z ABS, 50, odpływ boczny 2,5, przepustowość: 24 l/min. przy nadpiętrzeniu 10 mm, klasa K , mm , mm ,00 Przekrój A-A - Zalety a Masa uszczelniająca Masa wyrównawcza Odpływ liniowy Elastyczność przy zabudowie: odpływu liniowego obrotowa, nachylana, regulowana na wysokość. Optymalna możliwość czyszczenia a zarazem zachowany wyjątkowo wąski rozmiar odpływu. Pokrywa otworu rewizyjnego do przyklejania płytek Do wszystkich uszczelnień przeciwwilgociowych, również masami płynnymi. Klej do płytek Jastrych W celu zapewnienia optymalnego odpływu należy przewidzieć obustronny spadek. O wystarczającym spadku możemy mówić wtedy, gdy w przypadku standardowej słuchawki prysznicowej (24 l / min.) zachowany jest przeciwspadek poza kabiną wynoszący min. 10 mm. Izolacja b Masa uszczelniająca Jastrych Izolacja mm Masa wyrównawcza Odpływ liniowy Klej do płytek Alternatywnie można również zastosować próg poza kabiną.

21 Wpusty łazienkowe Classic, wpusty łazienkowe Der Superflache, System odpływy liniowe Linearis System modułowy Możliwości kombinacji do każdych warunków zabudowy Tutaj wybierz korpus: Korpus Classic z ABS Odpływ 50 / Z wyjmowanym syfonem (50 mm) i stałą uszczelką wargową. Przepustowość 0,9 l/s, wys. zamknięcia wodnego 50 mm. Odpływ boczny z syfonem 50 nr art , cena 80,00 PLN nr art. 401, cena 98,40 PLN bez syfonu 50 nr art , cena 69,50 PLN nr art , cena 88,00 PLN 90 Ø156 Ø Korpus Der Superflache z PP niskoszumowy, elastyczny króciec boczny odpływu 50. Z wyjmowanym syfonem i stałą uszczelką wargową. Przepustowość 0,9 l/s, wys. zamknięcia wodnego 30 mm. Bez bocznego dopływu nr art. 42 0, cena 112,00 PLN 80 Ø 130 Jeden dopływ boczny 40, z króćcem kielichowym 40. nr art. 42 1, cena 112,00 PLN Ø Odpływ pionowy z syfonem 50 nr art , cena 80,00 PLN nr art. 402, cena 99,00 PLN bez syfonu 50 nr art , cena 69,50 PLN nr art , cena 88,00 PLN 135 Ø156 Ø Trzy dopływy boczne 40, z króćcem kielichowym 40. nr art. 42 3, cena 123,50 PLN Ø W razie potrzeby wybierz jeden lub więcej elementów osprzętu: Kołnierz do uszczelnień klejonych z przeciwkołnierzem nr art , cena 79, PLN Łącznik ABS z kołnierzem do uszczelnień klejonych i przeciwkołnierzem nr art cena 137,90 PLN Łącznik z PP z uszczelniającym kołnierzem dociskowym ze stali nierdzewnej, szer. kołnierza 63 mm, nr art , cena 330,30 PLN Ø Przedłużka ABS z uszczelką wargową nr art , cena 69,50 PLN Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art cena 112,20 PLN Sitko na zanieczyszczenia z tworzywa sztucznego nr art. 43 0, cena 28,20 PLN Kształtka redukcyjna z uszczelką 50 50/ nr art , cena 30,80 PLN 50/40 nr art , cena 21,90 PLN Ø105 Ø109 Łącznik ABS z kołnierzem do uszczelnień płynnymi masami izolacyjnymi Dowolna i ruszt. Idealny do podłóg z kamienia naturalnego nr art , cena 215,20 PLN Mata uszczelniająca nr art pasuje do nasadek Variofix nr art A pasuje do produktów: , cena na zapytanie Elastomerowa taśma uszczelniająca* 500 mm z PVC nr art , cena 69,50 PLN z EPDM nr art , cena 123,40 PLN *) Taśmy uszczelniajace z PVC i EPDM nie nadają się do połączeń zgrzewanych bitumowych. Z kołnierzem uszczelniającym i wstępnie mocowaną folią uszczelniającą z PVC 1200 x 1200 mm nr art , cena 548,30 PLN 1800 x 2000 mm nr art , cena 712,60 PLN Folia uszczelniająca z PVC 1800 x 2000 mm nr art , cena 334,90 PLN bez wyciętego otworu Klej nr art , cena na zapytanie 21

22 Wpusty łazienkowe Classic, wpusty łazienkowe Der Superflache, System odpływy liniowe Linearis System modułowy Możliwości kombinacji do każdych warunków zabudowy Nasadka Opis min. 10 max Nasadka do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS... z kratką szczelinową standard. stali nierdzewnej 95 mm ze ,00 klasa K min. 10 max Nasadka do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS... z przykręcaną kratką szczelinową/ ramą 150 mm ze stali nierdzewnej, dla grubości płytek 8-16 mm , min. 10 max Nasadka do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS... z kratką ze wzorem szczel. 120 mm i ramą ze stali nierdzewnej, systemem Lock & Lift, dla grubości płytek 8-21 mm , min. 10 max Nasadka do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS... z kratką ze wzorem owalu 120 mm i ramą ze stali nierdzewnej, systemem Lock & Lift, dla grubości płytek 8-21 mm , min. 10 max. 21 Nasadka do uszczelniania płynnymi masami izolacyjnymi Variofix z ABS z pokrywą do przyklejania płytek mm z tworzywa sztucznego, ramą ze stali nierdzewnej, dla grubości płytek 10 mm, z systemem ryglującym klasa K ,10 Nasadka z ABS z kratką szczelinową standard. ze stali nierdzewnej, przykręcaną klasa K3 138 mm ,00 Nasadka z PP... z kołnierzem zaciskowym i kratką szczelinową Ø 120 mm z tworzywa sztucznego ,00 klasa K3 22

23 Wpusty łazienkowe Classic, wpusty łazienkowe Der Superflache, System odpływy liniowe Linearis System modułowy Możliwości kombinacji do każdych warunków zabudowy Nasadka Opis Nasadka z ABS z kratką szczelinową mm ze stali nierdzewnej ,20 klasa K3 Nasadka z ABS 18 z kratką szczelinową 150 mm i ramą ze stali nierdzewnej, przeciwpoślizgową ,10 Nasadka z ABS z kratką ze wzorem szczel. 120 mm i ramą ze stali nierdzewnej, systemem Lock & Lift ,00 Nasadka z ABS z kratką ze wzorem owalu 120 mm i ramą ze stali nierdzewnej, systemem Lock & Lift, nr art ,00 Nasadka z ABS 25 z pokrywą do przyklejania płytek mm z tworzywa szt., ramą z tworzywa sztucznego ramą ze stali nierdzewnej dla grubości płytek 10 mm, z systemem ryglującym , ,00 klasa K3 Nasadka odpływu liniowego LINEARIS z ABS 40 mm L: 750 / 850 / 950 / 1150 mm 140 mm 40 mm Pokrywa i rama ze stali nierdzewnej z okalającym kołnierzem do uszczelnienia płynnymi masami uszczelniającymi; z otworem rewizyjnym, z powierzchnią do przyklejania płytek, z nóżkami montażowymi i systemem ryglowania. 750 mm mm mm mm , , , ,00 Nasadka ze stali nierdzewnej z zamkniętą szczelnie pokrywą przykręcaną PL 950,00 23

24 und überwacht und überwacht Wpusty dachowe Ecoguss System 200 z pojedynczym uszczelnieniem Wybranie Ø 3 mm 99,5 72 Ø365 Wpust dachowy Ecoguss z pojedynczym uszczelnieniem z tworzywa Ecoguss, przepustowość: wykres strona 26 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss 125 podgrzewany ,20 675,40 768, ,20 2, ,30 96, / DIN LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Wybranie Ø 3 mm z podwójnym uszczelnieniem 96,5 min. 40 max , Ø Wpust dachowy Ecoguss z podwójnym uszczelnieniem z tworzywa Ecoguss, przepustowość: wykres strona 26 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss z nasadką z tworzywa Ecoguss 200, z dociskowym kołnierzem uszczelniającym i koszem na liście jako podwójnym uszczelnieniem / DIN LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 125 podgrzewany , , 1429, , ,90 21,40 Proste, oszczędne i zgodne z normą. Przykład przezbrojenia: uszczelnienie pojedyncze. Przed 2 usunięcie przeciwkołnierza 1 wyjęcie i usunięcie osłony przed żwirem 3 założenie pierścienia spiętrzeniowego, osprzęt, odpowiednio do, lub 125 Wpust dachowy Ecoguss do odwadniania grawitacyjnego Po nachher : 35 mm nr art : 45 mm nr art Wpust dachowy Ecoguss z przelewem awaryjnym Po przezbrojeniu otrzymuje się wpust awaryjny z pojedynczym lub podwójnym uszczelnieniem z pierścieniem spiętrzeniowym 24

25 Wpusty dachowe Ecoguss System 200 System modułowy Możliwości kombinacji do każdych warunków zabudowy Osprzęt Pierścień spiętrzeniowy z Ecoguss do odwadniania awaryjnego Nasadka z ABS z ramą nośną i rusztem szczelinowym 200 x 200 mm ze stali nierdzewnej, przykręcaną : 35 mm nr art , cena 157,00 PLN : 45 mm nr art , cena 179,40 PLN nr art , cena 630,00 PLN 200 Pierścień dystansowy z Ecoguss do dopasowania osłony przed żwirem do wysokości żwiru Przedłużka z PP z uszczelką wargową nr art , cena 58,30 PLN nr art , cena,00 PLN Pokrywa ochronna na czas zabudowy z PP Obudowa izolacyjna niepalna, klasa A1 nr art na zapytanie Osadnik z PP mm do wpustów dachowych Ecoguss niepodgrzewanych, nr art , cena na zapytanie do wpustów dachowych Ecoguss podgrzewanych, nr art , cena na zapytanie do łącznika wpustów dachowych Ecoguss nr art , cena na zapytanie nr art cena 37,30 PLN Ø188 34,4 50,3 Łącznik z dociskowym kołnierzem uszczelniającym i przeciwkołnierzem z tworzywa Ecoguss Multistop 200 jako ochrona przed nieprzyjemnymi zapachami, pianą i robactwem nr art cena 793, PLN nr art cena 156,00 PLN Pasuje tylko do wpustów Ecoguss z podwójnym uszczelnieniem. Osłona przed żwirem z tworzywa sztucznego nr art cena na zapytanie 25

26 Przepustowość Wpusty dachowe z tworzywa Ecoguss h (mm) h (mm) Przykład 1: Wpust dachowy z podwójnym uszczelnieniem Przykład 2: Wpust dachowy z pojedynczym uszczelnieniem Q (l/s) Q (l/s) Spiętrzenie h (mm) Spiętrzenie h (mm) Spiętrzenie h (mm) Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 1,00 2,80 5,65 8,50 11,95 16,10 20,50 Odpływ Q (l/s) 0,00 1,10 3,00 5,75 8,60 12,30 16, 20,90 Odpływ Q (l/s) 0,00 0,60 1,90 4,50 7,30 11,10 14,65 19,35 Odpływ Q (l/s) 0,00 0,90 3,30 5,95 9,00 12,75 15,10 19,40 z dociskowym kołnierzem uszczelniającym Wpust dachowy z PP, Odpływ pionowy, przepustowość 4,5 l/s ,80 Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście. Gmb 26

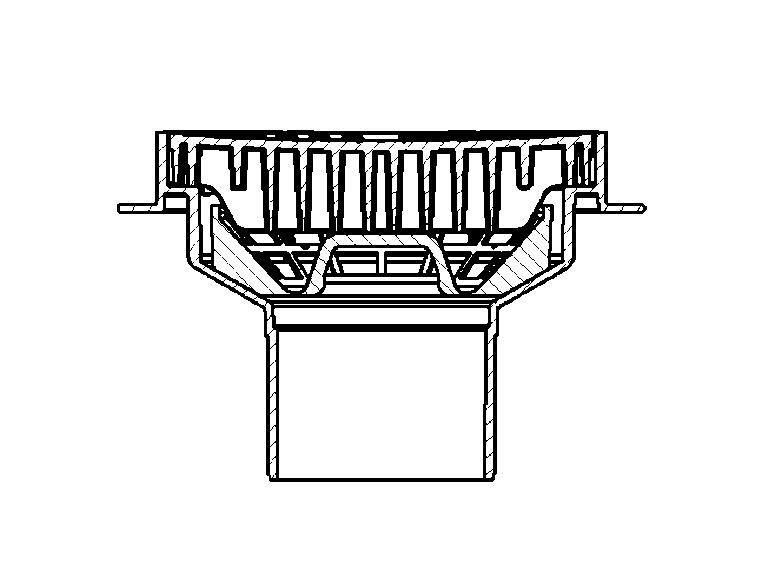

27 und überwacht und überwacht und überwacht Wpusty parkingowe Ecoguss System /125 z dociskowym kołnierzem uszczelniającym min. 57 max. 113 Wpust parkingowy Ecoguss z tworzywa Ecoguss, odpływ pionowy, do podłączenia do rury SML według DIN Z osadnikiem. Z dociskowym kołnierzem uszczelniającym ze stali nierdzewnej z nasadką kwadratową z tworzywa Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 234 mm, z systemem Lock & Lift klasa B PN EN 124/ 1220, ,40 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität wpust do podłączenia do rury, kwadratowy Wybranie Ø 215 mm wpust do podłączenia do rury, okrągły Wybranie Ø 215 mm Wpust parkingowy Ecoguss, kwadratowy z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego przyłączenia do rury SML według DIN Z osadnikiem. z nasadką kwadratową z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowymø 234 mm, z systemem Lock & Lift klasa B 125. Wpust parkingowy Ecoguss, okrągły z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego podłaczenia do rury SML według DIN Z osadnikiem. z nasadką okrągłą z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłą kratką szczelinową Ø 234 mm, z systemem Lock & Lift klasa B PN EN 124/ PN EN 124/ 745,20 749, ,20 749, LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit LGA Landesgewerbeamt Bayern Bauart geprüft geprüfte Qualität mit Sicherheit geprüfte Qualität Osprzęt do wpustów parkingowych Ecoguss Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art , cena,00 PLN 136 Ø150 Wkład przeciwpożarowy Fire-Kit* dla korpusów Ecoguss, odpływ pionowy nr art. 48, cena 428,00 PLN 76 tylko w połączeniu z syfonem nr art Syfon dzwonowy z tworzywa sztucznego wys. zamknięcia wodnego 50 mm nr art , cena 46,60 PLN Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art , cena 123,90 PLN Ø Mocowanie Quick-Fit Quick-Fit, uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. z ochroną przeciwpożarową nr art , cena 390,30 PLN bez ochrony przeciwpożarowej nr art , cena 122,50 PLN 1 2 Korpus Ecoguss z dociskowym kołnierzem uszczelniającym odporny na wysokie temperatury, bez syfonu, odpływ pionowy nr art , cena 4,40 PLN 80 nr art , cena 4,50 PLN nr art , cena 749,90 PLN Obudowa izolacyjna nr art , cena 449,50 PLN

28 und überwacht Wpusty podwórzowe Ecoguss System B z nasadką z Ecoguss, klasa B 125 z nasadką z tworzywa sztucznego, klasa A od 40 do 150 od 40 do 150 wpust do podłączenia do rury kwadratowy / okrągły 67 B B Wpust podwórzowy Ecoguss 200 z korpusem z tworzywa sztucznego i nasadką z tworzywa Ecoguss odpływ boczny 2,5, odpływ pionowy, przepustowość 4,5 l/s Nasada z ramą nośną okrągłą/kwadratową ruszt szczelinowy klasy B 125 z tworzywa Ecoguss z systemem Lock & Lift Wpust podwórzowy System 200 z tworzywa sztucznego odpływ boczny 2,5 odpływ pionowy, 2,5 przepustowość 4,5 l/s Nasada z ramą nośną. ruszt szczelinowy klasy A 15 z tworzywa sztucznego Wpust podwórzowy Ecoguss z tworzywa Ecoguss odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. 1. z kwadratową ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. 2. z okrągłą ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. Odpływ boczny: Nasada okrągła 67933B 769,00 Odpływ boczny: Nasada kwadratowa B 783,00 Odpływ pionowy: Nasada okrągła 67932B 769,00 Odpływ pionowy: Nasada kwadratowa 67922B 783,00 Odpływ boczny: ,40 Odpływ pionowy: ,40 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität 67B 582, B 689, B 596, B 675, z tworzywa sztucznego Wpust podwórzowy Alrondo S 130, x 194 z tworzywa sztucznego odpływ pionowy Ze zintegrowanym syfonem pokrywa 200 x 200 mm z okrągłym rusztem szczelinowym Ø 140 z tworzywa sztucznego przykręcanym Obciążenie do 2 ton. 28

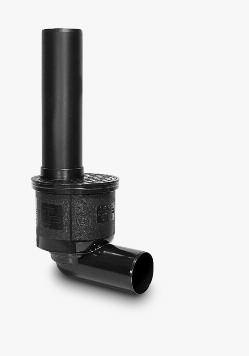

29 und überwacht und überwacht Wpusty deszczowe System 200 z osadnikiem Wpust deszczowy Z tworzywa sztucznego,... Odpływ boczny 2,5, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany ,20 Wybranie 380 x 320 mm PN EN 752 LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität z osadnikiem Wpust deszczowy z tworzywa sztucznego,... Odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany ,20 Wybranie 320 x 320 mm LGA Landesgewerbeamt Bayern Bauart geprüft mit Sicherheit geprüfte Qualität Przykłady zabudowy/ instalacja i zabudowa wpusty deszczowe System 200 Zabudowa Mocowanie do ściany - szkic zabudowy Rys. pokazuje nr art Wpust wody deszczowej Syfon Łącznik Osadnik Pokrywa wlotowa wody deszczowej z rura ochronną 29

30 System modułowy Możliwości kombinacji do każdych warunków zabudowy Korpusy Korpus z tworzywa sztucznego Przepustowość 4,5 l/s Odpływ boczny 2,5 nr art. 600, cena 212,00 PLN Odpływ pionowy nr art. 640, cena 212,00 PLN Wpusty deszczowe, wpusty podwórzowe System 200 Nasadki Nasadka z tworzywa Ecoguss z rusztem szczelinowym z tworzywa Ecoguss 250 mm klasa B 125 nr art cena 595, PLN Ruszt szczelinowy z tworzywa sztucznego klasy A15 / L15 nr art cena 129,00 PLN Rama nośna z tworzywa sztucznego klasy A15 / L15 nr art cena 133,20 PLN Pokrywa z tworzywa sztucznego klasy A15 / L15, wodoszczelna nr art cena 177,50 PLN Pokrywa wpustu z tworzywa sztucznego z rurą ochronną nr art cena 144,00 PLN Nasada z tworzywa sztucznego Płynna regulacja wysokości mm. nr art cena 123,40 PLN Ruszt wpustu deszczowego z tworzywa sztucznego do dodatk. odwadniania powierzchni z rurą ochronną nr art cena 144,00 PLN Osprzęt Łącznik z tworzywa sztucznego zwiększa wysokość o 240 mm nr art , cena 186,30 PLN z bocznym dopływem nr art , cena 212,00 PLN Syfon dzwonowy z PP wysokość zamknięcia wodnego mm nr art , cena 88,50 PLN Osadnik z PE D nr art , cena 44,60 PLN Pasuje tylko do art , , , Syfon dzwonowy z PP wys. zamknięcia wodnego mm nr art. 27 1, cena 79,20 PLN Multistop 200 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art , cena 156,00 PLN Pasuje tylko do art , 67933B, 67932B, 67923B i 67922B Uszczelka wargowa nr art , cena 54,50 PLN Uszczelka wargowa Zabezpieczenie przed przesuwaniem nr art , cena 61,60 PLN

31 Filtr w węglem aktywnym / zawory napowietrzające/ kształtki Syfon napowietrzający do umywalek ze zintegrowanym zaworem napowietrzającym (strumień objętości powietrza 1,5 l), jako syfon z przegrodą zanurzoną, z rurą dopływową i nakrętką złączkową, rozetą króćca odpływowego i zestawem uszczelniającym, chromowany, Ø 32 Ø ,80 3,80 według EN 9-1, EN , EN 4514 i EN ,2,0 Ø 32,0 Ø 32,0 15,2 Ø 40,0 22,0 14,5 Ø 52,8 230,0 81,6 105,6 22,0 226,7 332,2 122,24 mm Filtr z węglem aktywnym ,10,15 mm Ø 88,59 mm Ø 83,03 mm z tworzywa sztucznego (ABS), z wymiennym wkładem z węglem aktywnym. Eliminuje niepożądane zapachy z urządzeń instalacji sanitarnych w budynkach prywatnych i publicznych takich jak: przydomowe oczyszczalnie ścieków, separatory tłuszczu i przepompownie. Pasuje do przewodów rurowych i. 66 Zawór napowietrzający Mini-Vent TM Zawór napowietrzający do urządzeń kanalizacyjnych ,10 68 Z przejściem przyłączeniowym i pokrywą izolacyjną z polistyrenu /2 " 50 Z kratką zabezpieczającą przed robactwem, pasuje do przewodów rurowych 32, 40, 50 i 1 ½ Zawór napowietrzający według PN EN Klasa AI 125 Zawór napowietrzający Maxi-Vent TM Zawór napowietrzający do urządzeń kanalizacyjnych, nadaje się do pionów kanalizacyjnych i przewodów kolektorowych , Z przejściem przyłączeniowym i pokrywą izolacyjną z polistyrenu 51 Z kratką zabezpieczającą przed robactwem pasuje do przewodów rurowych i Zawór napowietrzający według PN EN Klasa AI 31

32 Wysoka jakość to niezawodność, sukces i zadowolenie użytkowników Wszystko do odprowadzania ścieków Urządzenia przeciwzalewowe Przepompownie Wpusty Separatory Oczyszczalnie ścieków Studzienki Wykorzystanie wody deszczowej Dystrybutor: Wersja: 05/2011 Zastrzega się możliwość zmian technicznych. Sp. z o.o. ul. Karwińska Wrocław Tel.: Faks: kessel@kessel.pl
