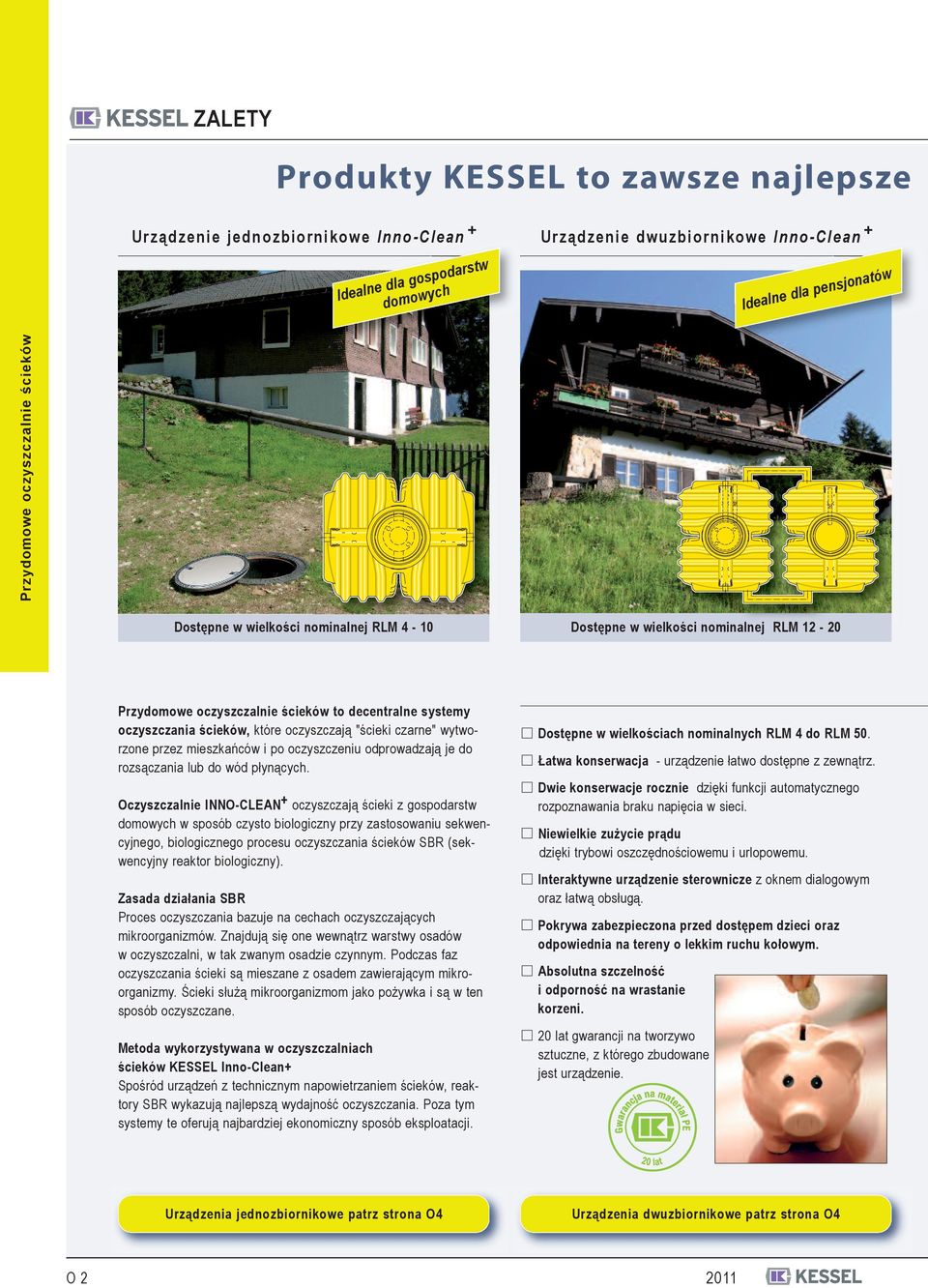

2 ZAETY y KESSE to zawsze najlepsze Urządzenie jednozbiornikowe Inno-Clean + Urządzenie dwuzbiornikowe Inno-Clean + Idealne dla gospodarstw domowych Idealne dla pensjonatów Dostępne w wielkości nominalnej RM 4-10 Dostępne w wielkości nominalnej RM to decentralne systemy oczyszczania ścieków, które oczyszczają "ścieki czarne" wytworzone przez mieszkańców i po oczyszczeniu odprowadzają je do rozsączania lub do wód płynących. Oczyszczalnie INNO-CEAN + oczyszczają ścieki z gospodarstw domowych w sposób czysto biologiczny przy zastosowaniu sekwencyjnego, biologicznego procesu oczyszczania ścieków SBR (sekwencyjny reaktor biologiczny). Zasada działania SBR Proces oczyszczania bazuje na cechach oczyszczających mikroorganizmów. Znajdują się one wewnątrz warstwy osadów w oczyszczalni, w tak zwanym osadzie czynnym. Podczas faz oczyszczania ścieki są mieszane z osadem zawierającym mikroorganizmy. Ścieki służą mikroorganizmom jako pożywka i są w ten sposób oczyszczane. Metoda wykorzystywana w oczyszczalniach ścieków KESSE Inno-Clean+ Spośród urządzeń z technicznym napowietrzaniem ścieków, reaktory SBR wykazują najlepszą wydajność oczyszczania. Poza tym systemy te oferują najbardziej ekonomiczny sposób eksploatacji. Dostępne w wielkościach nominalnych RM 4 do RM 50. Łatwa konserwacja - urządzenie łatwo dostępne z zewnątrz. Dwie konserwacje rocznie dzięki funkcji automatycznego rozpoznawania braku napięcia w sieci. Niewielkie zużycie prądu dzięki trybowi oszczędnościowemu i urlopowemu. Interaktywne urządzenie sterownicze z oknem dialogowym oraz łatwą obsługą. Pokrywa zabezpieczona przed dostępem dzieci oraz odpowiednia na tereny o lekkim ruchu kołowym. Absolutna szczelność i odporność na wrastanie korzeni. 20 lat gwarancji na tworzywo sztuczne, z którego zbudowane jest urządzenie. Urządzenia jednozbiornikowe patrz strona O4 Urządzenia dwuzbiornikowe patrz strona O4 O

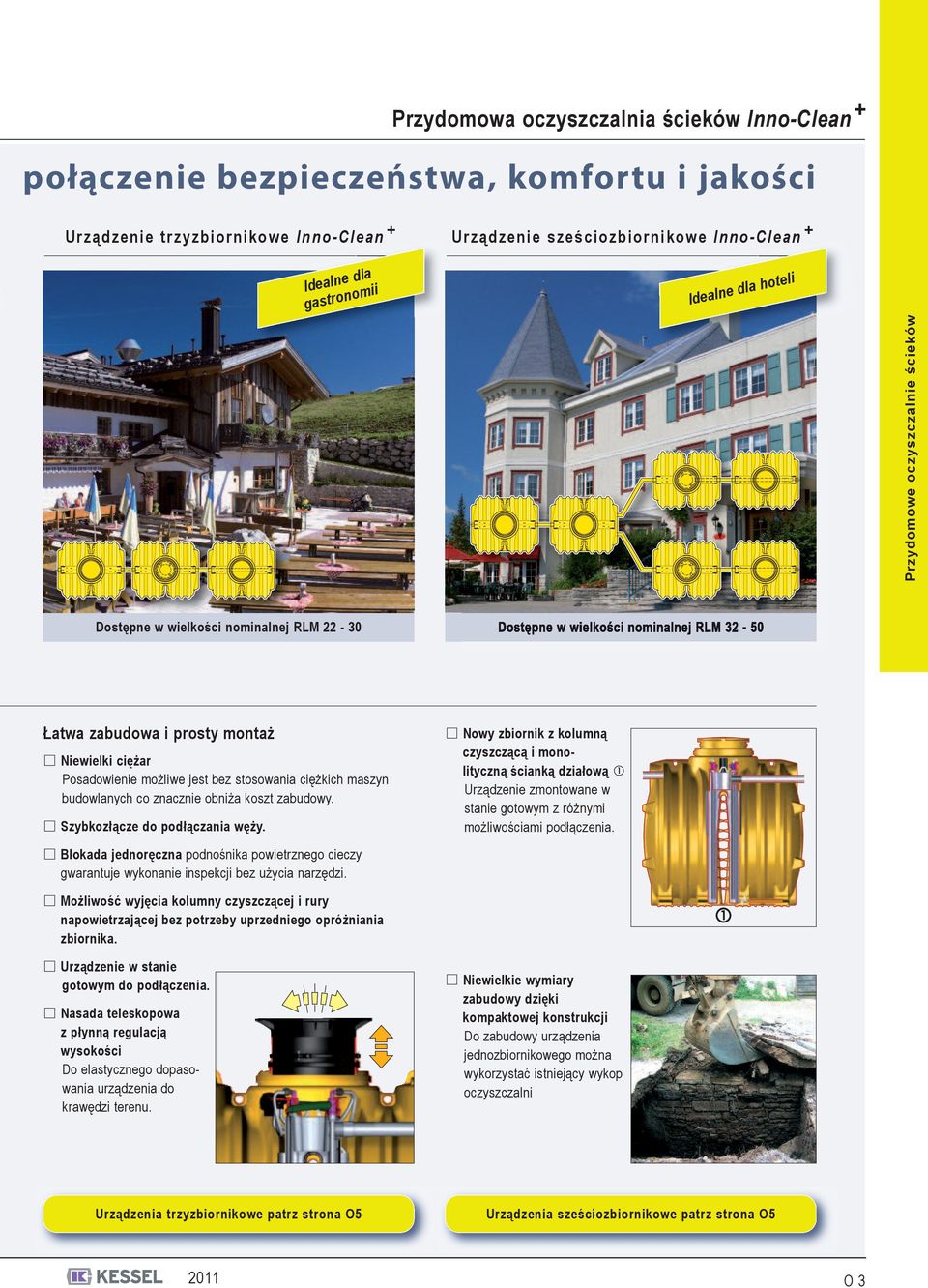

3 Przydomowa oczyszczalnia ścieków Inno-Clean + połączenie bezpieczeństwa, komfortu i jakości Urządzenie trzyzbiornikowe Inno-Clean + Urządzenie sześciozbiornikowe Inno-Clean + Idealne dla gastronomii Idealne dla hoteli Dostępne w wielkości nominalnej RM Dostępne w wielkości nominalnej RM Łatwa zabudowa i prosty montaż Niewielki ciężar Posadowienie możliwe jest bez stosowania ciężkich maszyn budowlanych co znacznie obniża koszt zabudowy. Szybkozłącze do podłączania węży. Blokada jednoręczna podnośnika powietrznego cieczy gwarantuje wykonanie inspekcji bez użycia narzędzi. Nowy zbiornik z kolumną czyszczącą i monolityczną ścianką działową Urządzenie zmontowane w stanie gotowym z różnymi możliwościami podłączenia. Możliwość wyjęcia kolumny czyszczącej i rury napowietrzającej bez potrzeby uprzedniego opróżniania zbiornika. Urządzenie w stanie gotowym do podłączenia. Nasada teleskopowa z płynną regulacją wysokości Do elastycznego dopasowania urządzenia do krawędzi terenu. Niewielkie wymiary zabudowy dzięki kompaktowej konstrukcji Do zabudowy urządzenia jednozbiornikowego można wykorzystać istniejący wykop oczyszczalni Urządzenia trzyzbiornikowe patrz strona O5 Urządzenia sześciozbiornikowe patrz strona O O 3

4 INNO-CEAN + Urządzenia jedno- lub dwuzbiornikowe działające na zasadzie osadu czynnego (SBR) według DIN 4261 i PN EN Opis Dopływ Zbiornik 1 Dopłw Zbiornik 2 Cechy nasady: nachylana regulowana wysokość do terenów z ruchem kołowym lekkim Odpłwy KESSE INNO-CEAN + W pełni biologiczna oczyszczalnia ścieków z SBR według DIN 4261 i PN EN z polietylenu dla klas czyszczenia C lub D Zbiornik monolityczny, do zabudowy w ziemi, głębokość zabudowy T =..., z nasadą z tworzywa sztucznego, z płynną regulacją wysokości i poziomu, możliwość nachylenia do 5, z pokrywą klasy B z betonu/żeliwa według PN EN 124 szczelną zapachowo, z uchwytem do zdejmowania pokrywy. Do powierzchni, po których poruszają się samochody osobowe, dopływ i odpływ dla rur z tworzywa sztucznego z PVC KG (DIN 19534), PE-HD (DIN 19537), PP. Do zabudowy w wodzie gruntowej, maksymalny poziom wody gruntowej GW =.... Ze zintegrowanym, zamontowanym otworem rewizyjnym. Przewód giętki odpowietrzający dla odległości do 12,5 m pomiędzy zbiornikiem i sterowaniem/spreżarką oraz części do bezpiecznego podłączenia sterowania/sprężarki w komplecie, od EW 12 również elementy łączące. Z gotowym do podłączenia urządzeniem sterowniczym i łatwą w konserwacji sprężarką 230 V 50 Hz. Blok zaworowy (przełącznik pływakowy i sprężarkę) należy podłączyć do urządzenia sterowniczego. Równ. liczba mieszkańców... produkt: KESSE Równow. liczba mieszk Całk. poj. urządz. w litrach B T min. max. T EÜ = T GW h2 h1 h ro Ciężar w kg ok Klasa czyszczenia C nr art RC RC RC RC RC RC RC RC RC h2 T h ro TEÜ h1 GW D nr art RD RD RD RD RD RD RD RD RD Rysunek wymiarowy GW = poziom wody gruntowej (Tmin 700 ), ro = rura ochronna B O

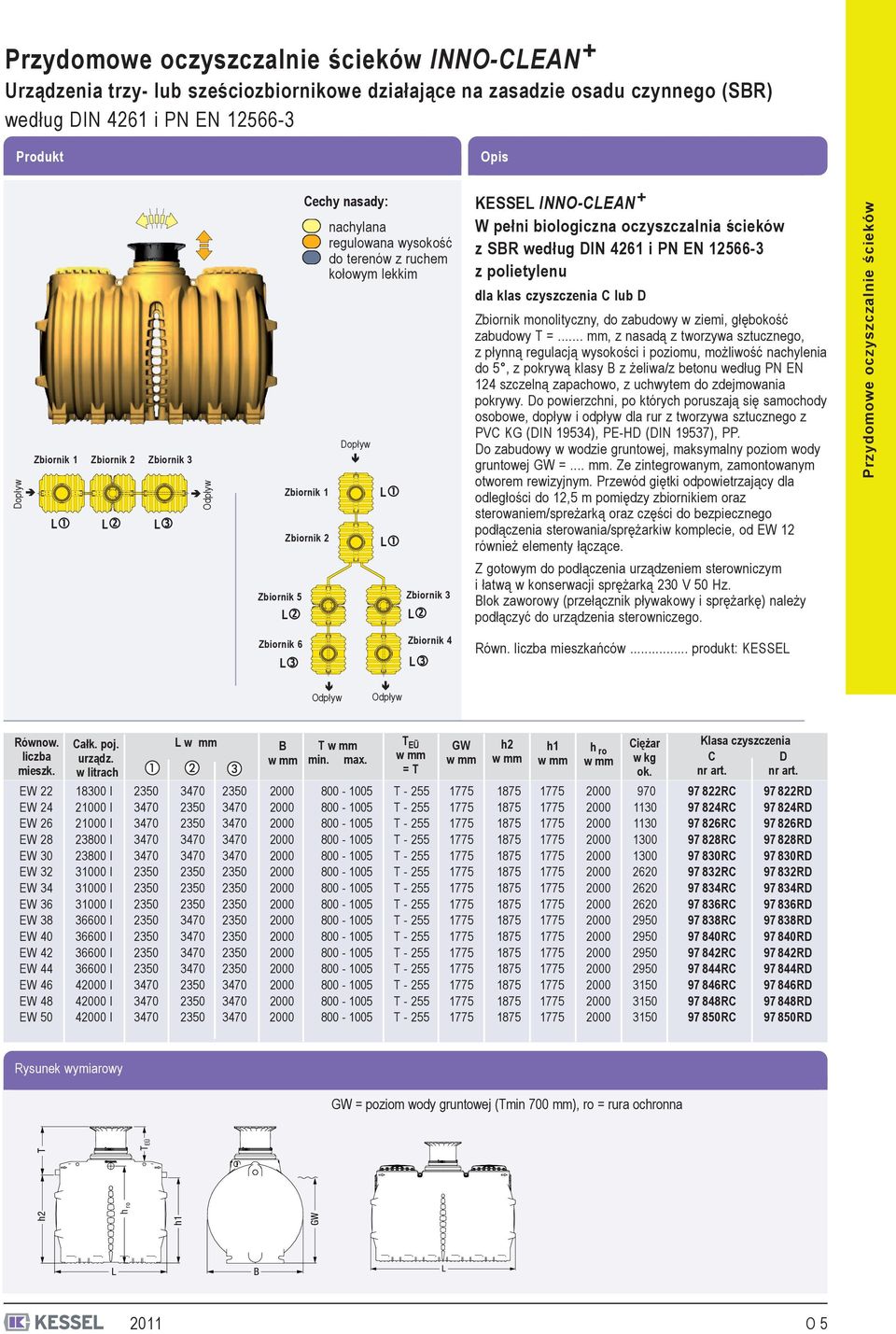

5 INNO-CEAN + Urządzenia trzy- lub sześciozbiornikowe działające na zasadzie osadu czynnego (SBR) według DIN 4261 i PN EN Opis Dopływ Zbiornik 1 Zbiornik 2 Zbiornik 3 Zbiornik 5 Cechy nasady: nachylana regulowana wysokość do terenów z ruchem kołowym lekkim Zbiornik 1 Zbiornik 2 Dopływ Zbiornik 3 KESSE INNO-CEAN + W pełni biologiczna oczyszczalnia ścieków z SBR według DIN 4261 i PN EN z polietylenu dla klas czyszczenia C lub D Zbiornik monolityczny, do zabudowy w ziemi, głębokość zabudowy T =..., z nasadą z tworzywa sztucznego, z płynną regulacją wysokości i poziomu, możliwość nachylenia do 5, z pokrywą klasy B z żeliwa/z betonu według PN EN 124 szczelną zapachowo, z uchwytem do zdejmowania pokrywy. Do powierzchni, po których poruszają się samochody osobowe, dopływ i odpływ dla rur z tworzywa sztucznego z PVC KG (DIN 19534), PE-HD (DIN 19537), PP. Do zabudowy w wodzie gruntowej, maksymalny poziom wody gruntowej GW =.... Ze zintegrowanym, zamontowanym otworem rewizyjnym. Przewód giętki odpowietrzający dla odległości do 12,5 m pomiędzy zbiornikiem oraz sterowaniem/spreżarką oraz części do bezpiecznego podłączenia sterowania/sprężarkiw komplecie, od EW 12 również elementy łączące. Z gotowym do podłączenia urządzeniem sterowniczym i łatwą w konserwacji sprężarką 230 V 50 Hz. Blok zaworowy (przełącznik pływakowy i sprężarkę) należy podłączyć do urządzenia sterowniczego. Zbiornik 6 Zbiornik 4 Równ. liczba mieszkańców... produkt: KESSE Równow. liczba mieszk. EW 22 EW 24 EW 26 EW 28 EW 30 EW 32 EW 34 EW 36 EW 38 EW 40 EW 42 EW 44 EW 46 EW 48 EW 50 Całk. poj. urządz. w litrach l l l l l l l l l l l l 4 l 4 l 4 l B T min. max. T EÜ = T GW h2 h1 h ro Ciężar w kg ok Klasa czyszczenia C D nr art. nr art RC RC RC RC RC RC RC RC RC RC RC RC RC RC RC RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD Rysunek wymiarowy GW = poziom wody gruntowej (Tmin 700 ), ro = rura ochronna h2 T h ro h1 GW T EÜ B 2011 O 5

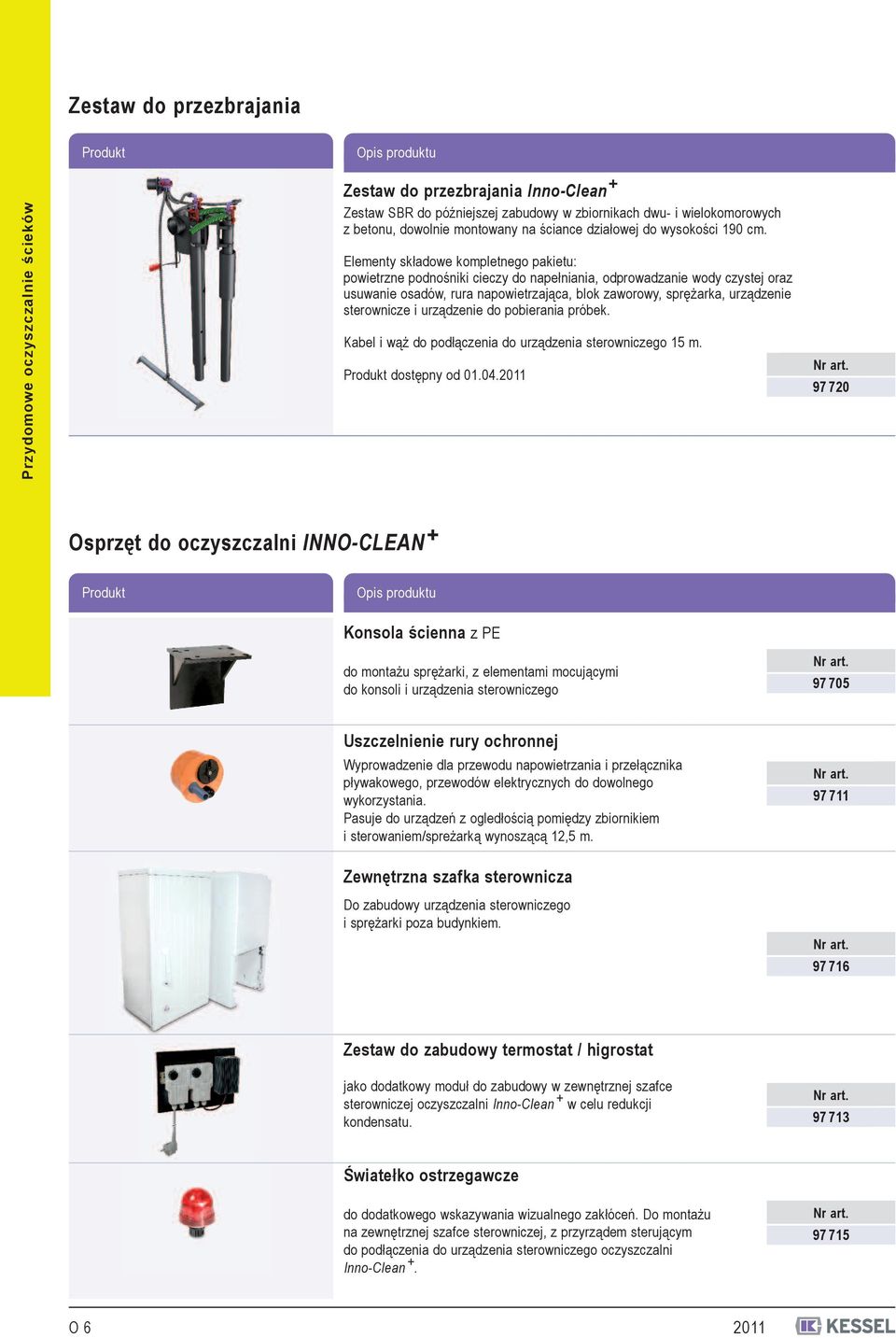

6 Zestaw do przezbrajania Zestaw do przezbrajania Inno-Clean + Zestaw SBR do późniejszej zabudowy w zbiornikach dwu- i wielokomorowych z betonu, dowolnie montowany na ściance działowej do wysokości 190 cm. Elementy składowe kompletnego pakietu: powietrzne podnośniki cieczy do napełniania, odprowadzanie wody czystej oraz usuwanie osadów, rura napowietrzająca, blok zaworowy, sprężarka, urządzenie sterownicze i urządzenie do pobierania próbek. Kabel i wąż do podłączenia do urządzenia sterowniczego 15 m. dostępny od Osprzęt do oczyszczalni INNO-CEAN + Konsola ścienna z PE do montażu sprężarki, z elementami mocującymi do konsoli i urządzenia sterowniczego Uszczelnienie rury ochronnej Wyprowadzenie dla przewodu napowietrzania i przełącznika pływakowego, przewodów elektrycznych do dowolnego wykorzystania. Pasuje do urządzeń z ogledłością pomiędzy zbiornikiem i sterowaniem/spreżarką wynoszącą 12,5 m Zewnętrzna szafka sterownicza Do zabudowy urządzenia sterowniczego i sprężarki poza budynkiem Zestaw do zabudowy termostat / higrostat jako dodatkowy moduł do zabudowy w zewnętrznej szafce sterowniczej oczyszczalni Inno-Clean + w celu redukcji kondensatu Światełko ostrzegawcze do dodatkowego wskazywania wizualnego zakłóceń. Do montażu na zewnętrznej szafce sterowniczej, z przyrządem sterującym do podłączenia do urządzenia sterowniczego oczyszczalni Inno-Clean O

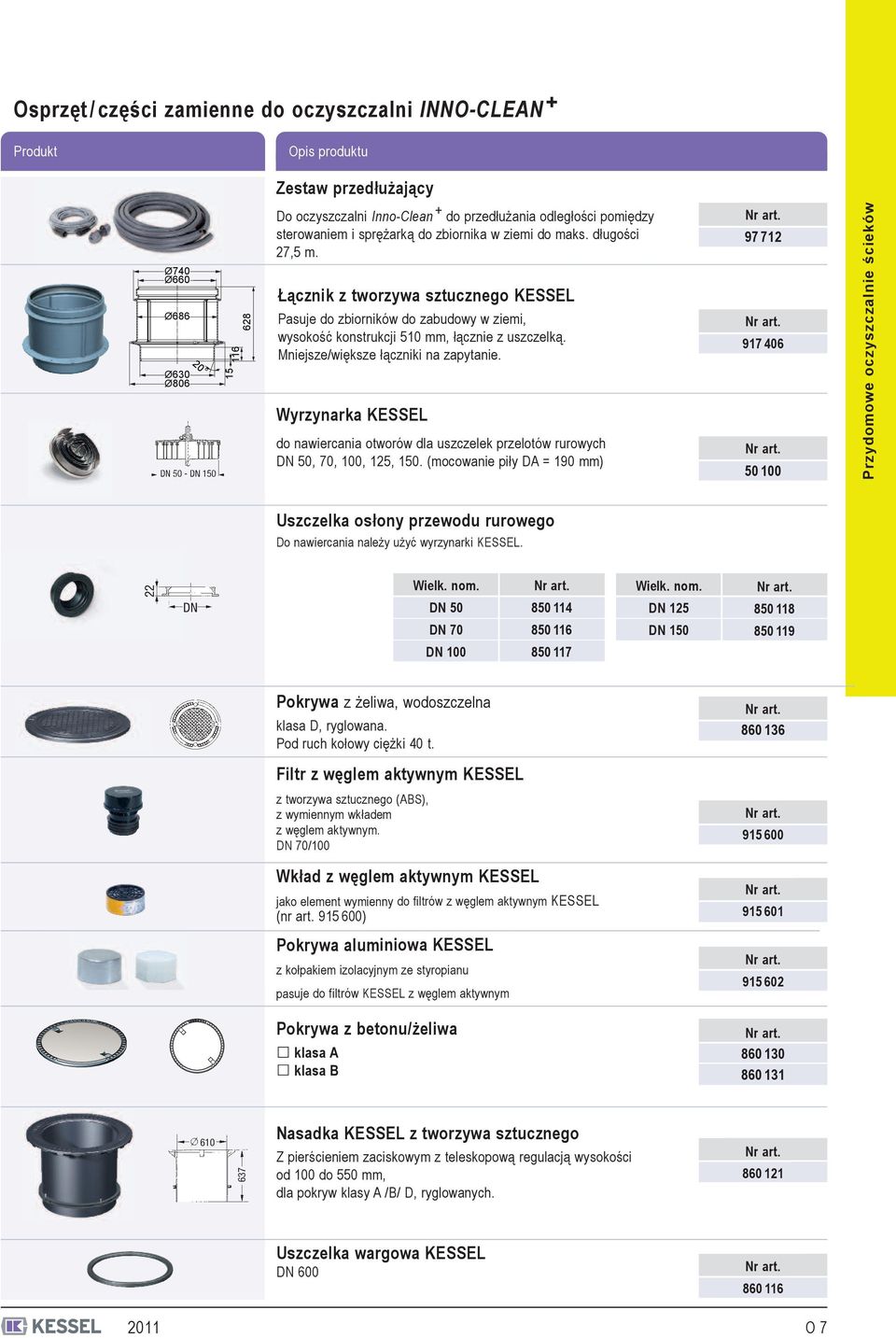

7 Osprzęt / części zamienne do oczyszczalni INNO-CEAN + Zestaw przedłużający Ø740 Ø660 Ø686 Ø630 Ø Do oczyszczalni Inno-Clean + do przedłużania odległości pomiędzy sterowaniem i sprężarką do zbiornika w ziemi do maks. długości 27,5 m. Łącznik z tworzywa sztucznego KESSE Pasuje do zbiorników do zabudowy w ziemi, wysokość konstrukcji 510, łącznie z uszczelką. Mniejsze/większe łączniki na zapytanie. Wyrzynarka KESSE do nawiercania otworów dla uszczelek przelotów rurowych DN 50, 70, 100, 125, 150. (mocowanie piły DA = 190 ) Uszczelka osłony przewodu rurowego Do nawiercania należy użyć wyrzynarki KESSE. 22 DN Wielk. nom. DN 50 DN 70 DN Wielk. nom. DN 125 DN Pokrywa z żeliwa, wodoszczelna klasa D, ryglowana. Pod ruch kołowy ciężki 40 t Filtr z węglem aktywnym KESSE z tworzywa sztucznego (ABS), z wymiennym wkładem z węglem aktywnym. DN 70/ Wkład z węglem aktywnym KESSE jako element wymienny do filtrów z węglem aktywnym KESSE (nr art ) Pokrywa aluminiowa KESSE z kołpakiem izolacyjnym ze styropianu pasuje do filtrów KESSE z węglem aktywnym Pokrywa z betonu/żeliwa klasa A klasa B Nasadka KESSE z tworzywa sztucznego Z pierścieniem zaciskowym z teleskopową regulacją wysokości od 100 do 550, dla pokryw klasy A /B/ D, ryglowanych Uszczelka wargowa KESSE DN O 7

8 h h Zbiorniki bezodpływowe Zbiorniki bezodpływowe KESSE z tworzywa sztucznego Do zabudowy w ziemi Do zbierania ścieków domowych. Z zabezpieczeniem przed dostępem dzieci. Możliwość wyboru różnych miejsc nawiercania otworów dla dopływu, wentylacji i przyłącza łączącego do DN 150 Zbiorniki Art. nr B Pojemność użytkowa l 3000 l 4500 l 6000 l Różne nasady jako osprzęt: nachylane regulowana wysokość pod ruch kołowy lekki B B B B Z seryjną pokrywą do stosowania na terenach zielonych (nie nadaje się pod ruch kołowy). Przy zabudowie w strefie wody gruntowej konieczne jest przedsięwzięcie specjalnych środków! : KESSE Pojemność użytkowa... l... Osprzęt Możliwość przezbrojenia za pomocą nasad KESSE i pokryw klasy B/D według PN EN 124 z żeliwa szarego. Wówczas zbiornik bezodpływowy może zostać zabudowany w terenie, po którym poruszają się pojazdy. Rozwiązania specjalne na zapytanie Rysunek wymiarowy Dopływ Pojemność użytkowa l 3000 l 4500 l 6000 l Ø D h h1* h2* h3* h 1 h 3 * Dotyczy osi powierzchni nawiercania h 2 h 3 Ø D h 2 Osprzęt Pokrywa KESSE z żeliwa szarego Klasa B, ryglowana, obciążenie 12,5 t. Do powierzchni, po których poruszają się samochody osobowe. Nasadka KESSE z tworzywa sztucznego Z pierścieniem zaciskowym z teleskopową regulacją wysokości od 100 do 600, dla pokryw klasy A /B/ D, ryglowanych. Uszczelka wargowa KESSE DN Łącznik KESSE z tworzywa sztucznego Wysokość płynnie regulowana 510 / 1010 ; uszczelka w komplecie Większe/mniejsze nasadki na zapytanie Wykonanie Wysokość = 510 Wysokość = Nasada KESSE z tworzywa sztucznego Do dostępnych w handlu pierścieni z betonu / włazów betonowo-żeliwnych. Wysokość płynnie regulowana od 40 do 300, możliwość podwyższenia przy użyciu dostępnych w handlu pierścieni betonowych O
