1 idealne do betonu wodoszczelnego Urządzenia przeciwzalewowe wewnątrz budynków UP 3

2 Zawór zwrotny z pompą Pumpfix F do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy w płycie podłogowej Wybranie 650 x 650 mm L: 545 mm H: 262 mm L: 555 mm H: 255 mm L: 585 mm H: 238 mm Zawór zwrotny z pompą KESSEL Pumpfix F do ścieków zawierających fekalia i bez fekaliów, DN... Do zabudowy w płycie podłogowej głębokość zabudowy (T) mm Z teleskopową nasadą o płynnej regulacji wysokości do wyrównywania z poziomem, pokrywa wodoszczelna klasy A 15 Zawór zwrotny z pompą (1 kw/230v), z jedną klapą zwrotną, zastosowanie pompy w czasie przepływu zwrotnego, do ścieków zawierających fekalia i bez fekaliów. Urządzenie sterujące i ostrzegawcze - rodzaj ochrony: IP 54, ze zintegrowanym systemem samodiagnozy SDS i podtrzymywaniem bateryjnym, pompa w wykonaniu wodoszczelnym, rodzaj ochrony: IP 68 (3 m, 24 h). Zestaw do zabudowy do wyboru z pokrywą czarną do dowolnej powierzchni (do pokrywy mogą zostać przyklejone płytki). Przewód sterowania/długość kabla: 5 m Ciężar ok. 25 kg. Wykonanie z kablem 15 m możliwe tylko za pomocą czyszczaka Controlfix i zestawu do przezbrojenia Pumpfix (patrz strona UP 15/16). Strona UP 10 Strona Instalacja UP 19 i zabudowa, Strona R... Wykres wydajności Strona Wykres UP wydajności 5 Strona R... czarną: 28100S 28125S 28150S do przyklejania płytek: 28100X 28125X 28150X Zawór zwrotny z pompą Pumpfix F do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy na swobodnym przewodzie kanalizacyjnym Zawór zwrotny z pompą KESSEL Pumpfix F do ścieków zawierających fekalia i bez fekaliów, DN... Do zabudowy na swobodnym przewodzie kanalizacyjnym Zawór zwrotny z pompą (1 kw/230 V) z jedną klapą zwrotną, zastosowanie pompy w czasie przepływu zwrotnego, nadaje się do do ścieków zawierających fekalia i bez fekaliów. Urządzenie sterujące i ostrzegawcze - rodzaj ochrony: IP 54, ze zintegrowanym systemem samodiagnozy SDS i podtrzymywaniem bateryjnym, pompa w wykonaniu wodoszczelnym, rodzaj ochrony: IP 68 (3 m, 24 h). Z pokrywą. Przewód sterowania/długość kabla: 5 m Ciężar ok. 20 kg /6 1/6 1/6 L: 545 mm H: 343 mm L: 555 mm H: 343 mm L: 585 mm H: 343 mm Wykonanie z kablem 15 m możliwe tylko za pomocą czyszczaka Controlfix i zestawu do przezbrojenia Pumpfix (patrz strona UP 15/16). Strona UP 10 Strona UP 19 Wykres wydajności Strona UP 5 UP 4

3 Zawór zwrotny z pompą Pumpfix F do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy w płycie podłogowej/ swobodnym przewodzie kanalizacyjnym Przykład zabudowy Poziom zalewania Pumpfix F urządzenie tłoczące w cofający się strumień ścieków! idealne do betonu wodoszczelnego Zabezpiecza przed przepływem zwrotnym poszczególne przybory takie jak toaleta, prysznic, umywalka, pralka oraz odpływ piwniczny usytuowane poniżej poziomu zalewania. Wys. podnoszenia H (mh 2 O) Wykres wydajności Pumpfix F Maks. wydajność Q (m 3 / h) Wysokość podnoszenia H (m H2O) Wydajność Q (m 3 / h) Schemat działania Zabudowa na przewodzie swobodnym Dopływ 0,0 9,0 Tryb normalny: ścieki odpływają ze spadkiem 3,0 8,0 5,0 7,0 Napływ zwrotny z kanału 6,5 6,0 Ciśnienie pompy 7,8 5,0 Ochrona przed przepływem zwrotnym: klapa zwrotna jest zamknięta Dopływ 9,0 4,0 Kanał Przepływ zwrotny tłoczenie w cofający się strumień scieków 10,0 3,0 10 Odprowadzanie ścieków podczas przepływu zwrotnego Jeśli przy zamkniętej klapie zwrotnej napływają ścieki i osiągną one określony poziom, sonda optyczna spowoduje automatyczne załączenie się pompy. Pompa zasysa ścieki, rozdrabnia elementy stałe i niezawodnie tłoczy ścieki do kanału w kierunku przeciwnym do przepływu zwrotnego. Rodzaj prądu Prąd przemienny Napięcie 230 V Natężenie 4,9 A Moc silnika P1 / P W / 550 W Liczba obrotów 2800 min-1 Ochrona silnika termiczna w silniku Wtyczka Schuko Tryb pracy S3-30% Zalety produktu KESSEL Inteligentny system samodiagnozy SDS i podtrzymywanie bateryjne Do regularnego i automatycznego sprawdzania pracy pompy do fekaliów oraz sondy. W przypadku zakłóceń w pracy lub w razie niepoprawnego zainstalowania załącza się alarm. Pompa uruchamiana jest automatycznie raz na tydzień, aby zapewnić sprawne działanie także przy dłuższych przestojach pompy. Zabudowa w betonie wodoszczelnym Zawory zwrotne, wpusty piwniczne i przepompownie dostępne są wraz ze specjalnym zestawem uszczelniającym gwarantującym ochronę przed wnikającą wodą gruntową i dzięki temu nadają się one do zabudowy w betonie wodoszczelnym. Idealne w przypadku renowacji instalacji. Cechy nasad obrotowa nachylana regulowana wysokość o 180 mm Do wyboru dwie pokrywy sztucznego czarna sztucznego z powierzchnią do przyklejania płytek Odprowadzanie ścieków podczas przepływu zwrotnego UP 5

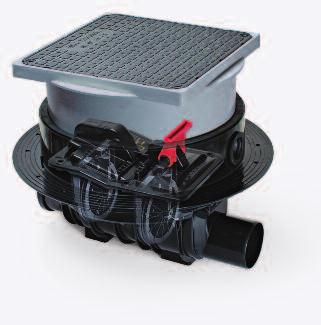

4 Automatyczny zawór zwrotny Staufix FKA do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy w płycie podłogowej Wybranie 650 x 650 mm L: 545 mm H: 262 mm L: 555 mm H: 255 mm L: 585 mm H: 238 mm Automatyczny zawór zwrotny KESSEL Staufix FKA do ścieków zawierających fekalia i bez fekaliów, DN... Do zabudowy w płycie podłogowej głębokość zabudowy (T) mm Z teleskopową nasadą o płynnej regulacji wysokości do wyrównywania z poziomem, pokrywa wodoszczelna klasy A 15 Automatyczny zawór zwrotny według PN EN typ 3 z dwoma klapami otwartymi. W przypadku rozpoznania przepływu zwrotnego klapa FKA jest zamykana automatycznie i blokowana, druga klapa służy jako ręczne zamknięcie awaryjne i jako proste zamknięcie klapowe podczas fazy budowlanej. Urządzenie sterujące i ostrzegawcze - rodzaj ochrony: IP 54, ze zintegrowanym systemem samodiagnozy SDS i podtrzymywaniem bateryjnym, silnik w wykonaniu wodoszczelnym, rodzaj ochrony IP 68 (3 m, 24 h). Zestaw do zabudowy do wyboru z pokrywą czarną do dowolnej powierzchni (do pokrywy mogą zostać przyklejone płytki). Ciężar ok. 17 kg. Przewód sterowania/dł. kabla: 5 m Wykonanie z kablem 15 m możliwe tylko za pomocą czyszczaka Controlfix i zestawu do przezbrojenia Staufix FKA (patrz strona UP 15/16). PN EN typ 3 F czarną: 83100S 83125S 83150S do przyklejania płytek: Strona UP 10 Strona UP 20/ X 83125X 83150X Automatyczny zawór zwrotny Staufix FKA do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy na swobodnym przewodzie kanalizacyjnym Automatyczny zawór zwrotny KESSEL Staufix FKA do ścieków zawierających fekalia i bez fekaliów,, 125, 150 Do zabudowy na swobodnym przewodzie kanalizacyjnym Z pokrywą ochronną Automatyczny zawór zwrotny według PN EN typ 3, z dwoma klapami otwartymi. Podczas przepływu zwrotnego klapa FKA (zamykanie robocze) jest zamykana automatycznie i blokowana, druga klapa służy jako ręcznie blokowane zamknięcie awaryjne i jako proste zamknięcie klapowe podczas fazy budowlanej. Urządzenie sterujące i ostrzegawcze - rodzaj ochrony: IP 54, ze zintegrowanym systemem samodiagnozy SDS i podtrzymywaniem bateryjnym, silnik w wykonaniu wodoszczelnym, rodzaj ochrony IP 68 (3 m, 24 h). Przewód sterowania/długość kabla: 5 m/15 m Przewód sterowania / dł. kabla 5 m: Przewód sterowania / dł. kabla 15 m: U U U1 Ciężar ok. 10 kg. L: 545 mm H: 343 mm L: 555 mm H: 343 mm L: 585 mm H: 343 mm PN EN typ 3 F Strona UP 10 Strona UP 20/21 UP 6

5 Automatyczny zawór zwrotny Staufix FKA do ścieków zawierających fekalia i bez fekaliów według PN EN do zabudowy w płycie podłogowej/ na swobodnym przewodzie kanalizacyjnym Przykład zabudowy Poziom zalewania Zabezpiecza przed przepływem zwrotnym poszczególne przybory takie jak toaleta, prysznic, umywalka i pralka usytuowane poniżej poziomu zalewania. Trójpozycyjna klapa przeciwzalewowa FKA gwarantuje już na początku budowy niezawodną ochronę przed przepływem zwrotnym. W tym celu zamykanie awaryjne zostało rozszerzone o dodatkową pozycję klapy zwrotnej (pozycja na czas fazy budowlanej jako klapa wahliwa swobodnie zawieszona). Staufix FKA urządzenie przeciwzalewowe do ścieków zawierających fekalia Ochrona przed przepływem zwrotnym również w czasie fazy budowlanej Wystarczy przezbroić! Pozycja 1: robocza Tryb roboczy otwarte Pozycja 2: na czas budowy Klapa zwrotna swobodnie zawieszona Prosta przebudowa urządzenia przy wykorzystaniu zestawu do przezbrajania Pumpfix F. patrz także strona UP 10 Pozycja 3: zablokowana Zamykanie awaryjne blokowane ręcznie Zalety produktu KESSEL Inteligentny system samodiagnozy SDS i podtrzymywanie bateryjne Do regularnego i automatycznego sprawdzania pracy klapy roboczej oraz sondy. W przypadku zakłóceń w pracy lub w razie niepoprawnego zainstalowania załącza się alarm. Sonda optyczna do rozpoznawania przepływu zwrotnego jest stale sprawdzana przez sterowanie. Zabudowa w betonie wodoszczelnym Zawory zwrotne, wpusty piwniczne i przepompownie dostępne są wraz ze specjalnym zestawem uszczelniającym gwarantującym ochronę przed wnikającą wodą gruntową i dzięki temu nadają się one do zabudowy w betonie wodoszczelnym. Cechy nasad obrotowa nachylana regulowana wysokość o 180 mm Czas zamykania Rozpoznawanie przepływu zwrotnego < 20 sekund przy 80% wypełnieniu przewodu. Siłownik w wykonaniu wodoszczelnym Rodzaj ochrony IP 68 (3 m, 24 h) Kontakt bezpotencjałowy do późniejszej zabudowy Do wyboru dwie pokrywy Staufix FKA Zestaw do przezbrajania Pumpfix F sztucznego czarna sztucznego z powierzchnią do przyklejania płytek UP 7

6 Zawory zwrotne dwuklapowe Staufix SWA według PN EN do zabudowy w płycie podłogowej Zawór zwrotny dwuklapowy KESSEL Staufix SWA, DN... Do zabudowy w płycie podłogowej głębokość zabudowy (T) mm Z teleskopową nasadą o płynnej regulacji wysokości do wyrównywania z poziomem, pokrywa wodoszczelna klasy A 15 Zawór zwrotny według PN EN typ 2 z dwoma klapami samoczynnie zamykającymi się, jedna z nich z blokowanym ręcznie zamykaniem awaryjnym. Zestaw do zabudowy do wyboru z pokrywą czarną do dowolnej powierzchni (do pokrywy mogą zostać przyklejone płytki). Ciężar ok. 15 kg. czarną: S S S do przyklejania płytek: X X X Wybranie 650 x 650 mm L: 545 mm H: 262 mm L: 555 mm H: 255 mm L: 585 mm H: 238 mm PN EN typ 2 Strona UP 10 Strona UP 22 Zawory zwrotne dwuklapowe Staufix SWA według PN EN do zabudowy na swobodnym przewodzie kanalizacyjnym Zawór zwrotny dwuklapowy KESSEL Staufix SWA, DN... Do zabudowy na swobodnym przewodzie kanalizacyjnym Z pokrywą ochronną Zawór zwrotny według PN EN typ 2 z dwoma klapami samoczynnie zamykającymi się, jedna z nich z blokowanym ręcznie zamykaniem awaryjnym. Ciężar ok. 8 kg L: 545 mm H: 343 mm L: 555 mm H: 343 mm L: 585 mm H: 343 mm PN EN typ 2 Strona UP 10 Strona UP 22 UP 8

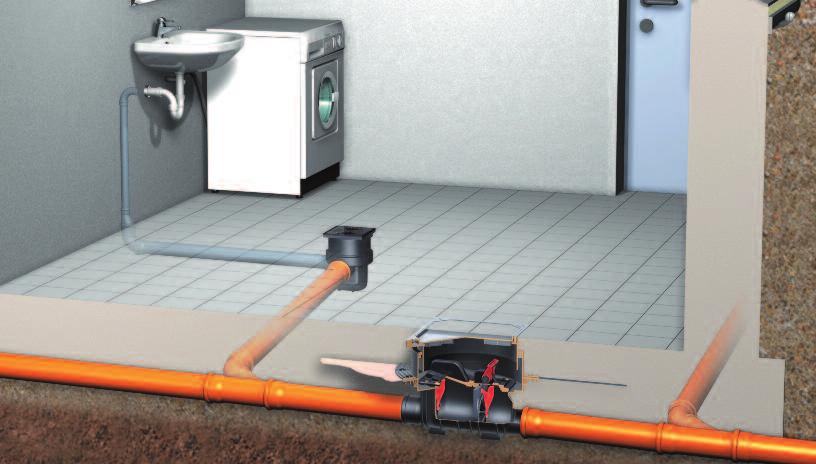

7 Zawory zwrotne dwuklapowe Staufix SWA według PN EN do zabudowy w płycie podłogowej / na swobodnym przewodzie kanalizacyjnym Przykład zabudowy Poziom zalewania Zabezpiecza przed przepływem zwrotnym poszczególne przybory takie jak prysznic, umywalka i pralka poniżej poziomu zalewania. Wystarczy przezbroić! Staufix SWA urządzenie przeciwzalewowe do ścieków bez fekaliów Prosta przebudowa urządzenia przy wykorzystaniu zestawu do przezbrajania Pumpfix F lub Staufix FKA. patrz także strona UP 10 Zestaw do przezbrajania Pumpfix F Zalety produktu KESSEL Cechy nasady obracana nachylana regulowana wysokość o 180 mm Jakość i bezpieczeństwo! Innowacyjne i niezawodne urządzenia do odprowadzania ścieków KESSEL to gwarancja wysokiego standardu jakości i bezpieczeństwo na całe pokolenia. Zabudowa w betonie wodoszczelnym Zawory zwrotne, wpusty piwniczne i przepompownie dostępne są wraz ze specjalnym zestawem uszczelniającym gwarantującym ochronę przed wnikającą wodą gruntową i dzięki temu nadają się one do zabudowy w betonie wodoszczelnym. Optymalny dostęp w celu czyszczenia Do wyboru dwie pokrywy Staufix SWA Prosta przebudowa urządzenia przy wykorzystaniu zestawu do przezbrajania Pumpfix F lub Staufix FKA. patrz także strona UP 10 Zestaw do przezbrajania Staufix FKA sztucznego czarna sztucznego z powierzchnią do przyklejania płytek Staufix SWA Zestaw do przezbrajania Pumpfix F Zestaw do przezbrajania Staufix FKA UP 9

8 Zestaw uszczelniający do zabudowy w betonie wodoszczelnym. Elementy składowe: przeciwkołnierz śruby, elastomerowa taśma uszczelniająca z NK/SBR Ø 800 mm, maks. stan wody gruntowej 3 m Przedłużka z kołnierzem H = 180 mm, z uszczelką, pasuje do zestawu uszczelniającego nr art Kontakt bezpotencjałowy Zestyk przełączny maks. 42 V / 0,5 A; Płytka dodatkowa z kontaktem bezpotencjałowym np. do podłączania szafki sterowniczej do urządzeń centralnego sterowania w budynku. Podajnik sygnału Piezoelektroniczny podajnik sygnału (dźwięk ciągły) z przewodem przyłączeniowym Najmniejszy pobór prądu 5-25 ma, bardzo wyraźny dźwięk 4,7 KHz - 90 db, duży zakres napięć 6-24 V DC; Wymiary Ø 31 x 15 mm. Przewód 20 m (długości specjalne na zamówienie) / Zestaw do przezbrajania Pumpfix F Za pomocą zestawu do przezbrajania KESSEL Pumpfix F zawór zwrotny dwuklapowy Staufix FKA i Staufix SWA można przebudować w celu otrzymania zaworu zwrotnego z pompą Pumpfix F (patrz strona UP 7/UP 9). Zestaw do przezbrajania Staufix FKA Za pomocą zestawu do przezbrajania KESSEL FKA zawór zwrotny dwuklapowy Staufix SWA można przebudować w celu otrzymania automatycznego zaworu zwrotnego do fekaliów Staufix FKA (patrz strona UP 9). Długość kabla 5 m: Długość kabla 15 m: Długość kabla 5 m: Długość kabla 15 m: UP 10

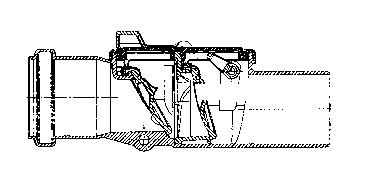

9 Zawory zwrotne Staufix według normy PN EN H H AxB L DN Zawór zwrotny dwuklapowy KESSEL Staufix, DN... Dwie klapy samoczynnie zamykające się, jedna z nich jako ręczne zamknięcie awaryjne. Dopływ/odpływ do przyłączenia rury PVC według DIN Wybranie 650 x 300 mm PN EN typ 2 AxB L: 355 H: A x B: 205 x 155 mm L: 405 H: A x B: 270 x 200 mm L: 450 H: A x B: 270 x 200 mm L: 530 H: A x B: 353 x 248 mm Zawór zwrotny jednoklapowy KESSEL Staufix z zamknięciem awaryjnym, DN... Klapa samoczynnie zamykająca się oraz jako ręczne zamykanie awaryjne. Dopływ/odpływ do przyłączenia rury PVC według DIN L: 355 H: A x B: 205 x 155 mm L: 405 H: A x B: 270 x 200 mm L: 450 H: A x B: 270 x 200 mm L: 530 H: A x B: 353 x 248 mm Strona UP Z 2 klapami z tworzywa sztucznego: Z 1 klapą z tworzywa sztucznego: Z 1 klapą ze stali nierdzewnej (ochrona przed gryzoniami): R 72125R 72150R 1/50 1/24 Z 1 klapą z tworzywa sztucznego i 1 klapą ze stali nierdzewnej (ochrona przed gryzoniami): 73100R 73125R 73150R 1/50 1/50 1/24 1/50 DN L Wybranie 650 x 300 mm PN EN typ 1 Strona UP 23 Zawór zwrotny jednoklapowy KESSEL Staufix, DN... Zamykanie klapy samoczynne. Dopływ/odpływ do przyłączenia rury PVC według DIN /50 1/24 H AxB L: 355 H: 170 A x B: 205 x 155 mm L: 405 H: 230 A x B: 270 x 200 mm L: 450 H: 230 A x B: 270 x 200 mm L: 530 H: 278 A x B: 353 x 248 mm DN L Wybranie 650 x 300 mm PN EN typ 0 Strona UP 23 UP 11

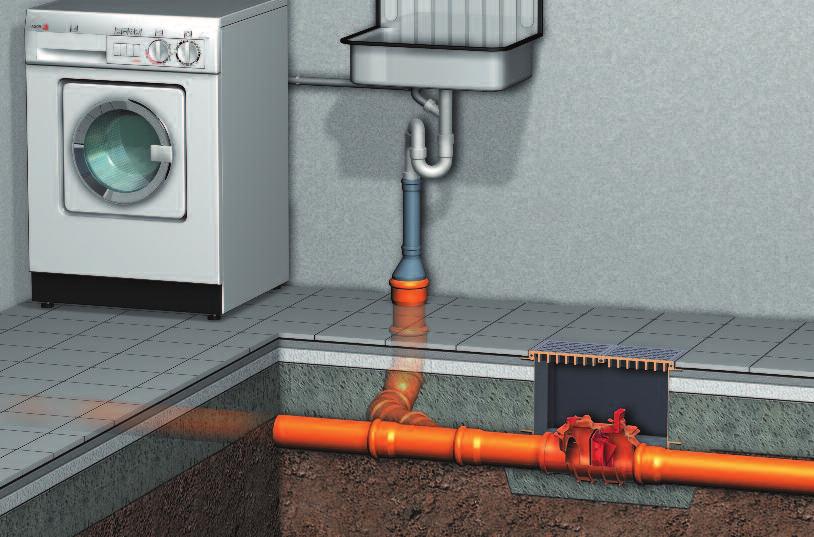

10 Zawory zwrotne Staufix według normy PN EN Przykłady zabudowy Poziom zalewania Staufix standard instalacji przeciwzalewowej Zalety produktu KESSEL Możliwość późniejszego przezbrojenia w stanie zabudowanym. Konserwacja bez narzędzi. Wszystko z tworzywa sztucznego brak korozji. Zabudowa w płycie podłogowej przy użyciu nasady KESSEL nr art i dwóch czarnych pokryw (nr art s). Rysunek artykułu Klapa zwrotna Zestaw do przebudowy w celu uzyskania zaworu zwrotnego dwuklapowego z tworzywa sztucznego od 04/2005 do , , , , R, R, R Pokrywa zamykająca z zamykaniem awaryjnym i uszczelką do zaworu zwrotnego jednoklapowego KESSEL Staufix z zamknięciem awaryjnym do , , , Klapa zwrotna ze stali nierdzewnej chroni przed gryzoniami i robactwem. Zabudowa w płycie podłogowej Z nasadą nr art i pokrywami nr art s - 2 szt. Możliwość późniejszej zabudowy Klapa zwrotna z tworzywa sztucznego od 04/ Część wsuwana łącznie z uszczelkami od 04/ Zabudowa na swobodnym przewodzie kanalizacyjnym UP 12

11 Zawory zwrotne dwuklapowe Staufix DN 50 / Staufix Siphon DN 50 według normy PN EN H 97x80 A x B L DN otw. zamk. otw. zamk. DN 50 L: 196 mm H: 80 mm A x B 97 x 80 DN 70 L: 285 mm H: 150 mm A x B 175 x 120 DN 50 DN 50 Zawór zwrotny dwuklapowy KESSEL Staufix DN 50 do zabudowy na swobodnym przewodzie kanalizacyjnym, Dwie klapy samoczynnie zamykające się, jedna z nich z ręcznym zamknięciem awaryjnym. Dopływ/odpływ do przyłączenia rury HT DIN PN EN typ 2 Zawór zwrotny dwuklapowy KESSEL Staufix Siphon DN 50 do syfonów umywalkowych, Dwie klapy samoczynnie zamykające się, jedna z nich jako ręczne zamknięcie awaryjne, mocowanie na ścianie, przyłącze dopływu DN 40 (1 1 /2 ) do syfonu rurowego. Odpływ DN 50 do przyłączenia rury HT wg normy PN EN typ 5 DN /240 DN * 1/1 *dostępne od Strona UP 24 DN /240 Redukcja odpływu DN 50/40 nr art patrz osprzęt do wpustów łazienkowych KESSEL System 100, strona W 47 Strona UP /2 / 1 1 /4 97x Zawór zwrotny dwuklapowy KESSEL Staufix Siphon DN 50 Wykonanie z syfonem rurowym i przyłączem do pralki, Dwie klapy samoczynnie zamykające się, jedna z nich z blokowanym ręcznie zamknięciem awaryjnym, mocowanie na ścianie, odpływ DN 50 do przyłączenia rury HT według DIN PN EN typ 5 DN /120 Redukcja odpływu DN 50/40 nr art patrz osprzęt do wpustów łazienkowych KESSEL System 100, strona W 47 Strona UP x Zawór zwrotny dwuklapowy KESSEL Staufix Siphon DN 50 Wykonanie z syfonem rurowym i lejkiem, idealne dla przelewu awaryjnego kotła grzewczego, Dwie klapy samoczynnie zamykające się, jedna z nich z ręcznym zamknięciem awaryjnym, łącznie z mocowaniem naściennym. Odpływ DN 50 do podłączenia do rury HT według DIN DN /120 Redukcja odpływu DN 50/40 nr art patrz osprzęt do wpustów łazienkowych KESSEL System 100, strona W 47 PN EN typ 5 Strona UP 24 UP 13

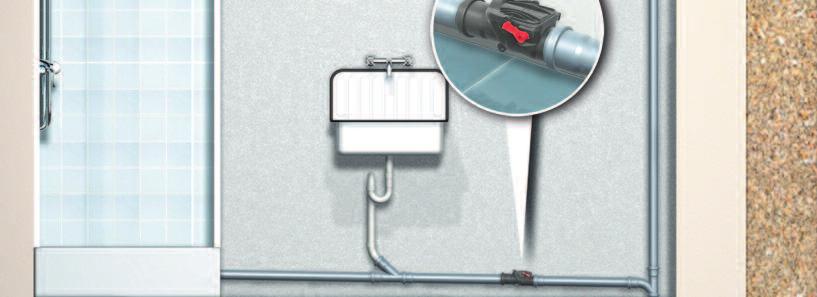

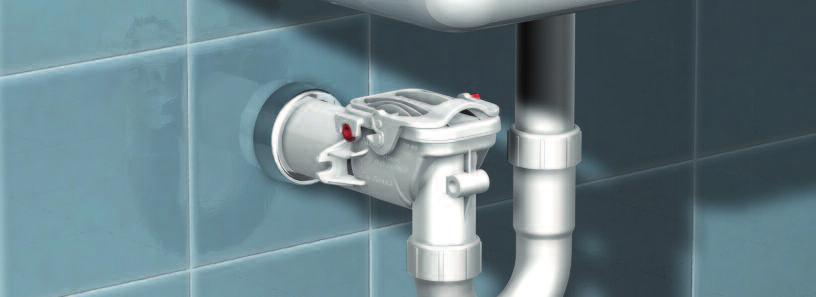

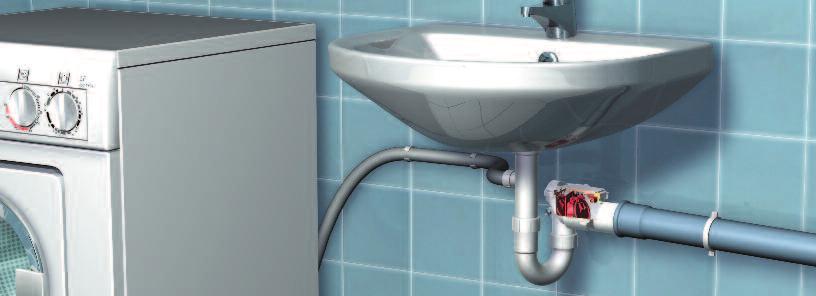

12 Zawory zwrotne dwuklapowe Staufix DN 50 / Staufix Siphon DN 50 według normy PN EN Staufix DN 50 to pierwszy zawór zwrotny dwuklapowy według PN EN o średnicy nominalnej DN 50. Do swobodnych przewodów kanalizacyjnych DN 50 Do syfonów umywalkowych Zalety produktu KESSEL Profilaktyczna ochrona przeciwzalewowa w nowym budownictwie i w budynkach remontowanych Szybsza i bezproblemowa zabudowa - także w terminie późniejszym Staufix DN 50 działa też jako zabezpieczenie przed napływem ścieków z sąsiednich miejsc odpływu lub innych przyborów. Zastosowanie także jako ochrona przed robactwem Optymalne czyszczenie przewodów Konserwacja bez narzędzi Innowacyjny a jednocześnie zgodny z normą Zamykanie awaryjne może być montowane obustronnie Instalacja naścienna Staufix Siphon DN Do syfonów umywalkowych z wbudowanym przyłączem węża pralki Do przelewu awaryjnego ogrzewania, z lejkiem UP 14

13 Korpusy/czyszczaki Controlfix według normy PN EN do zabudowy w płycie podłogowej Korpus/czyszczak KESSEL Controlfix DN... Do zabudowy w płycie podłogowej głębokość zabudowy (T) mm Z teleskopową nasadą do płynnej regulacji wysokości do wyrównywania z poziomem, pokrywa wodoszczelna klasy A 15 Zestaw do zabudowy do wyboru z pokrywą czarną do dowolnej powierzchni (do pokrywy mogą zostać przyklejone płytki). Ciężar ok. 11 kg. L: 545 mm H: 262 mm L: 555 mm H: 255 mm L: 585 mm H: 238 mm czarną: 80100S 80125S 80150S do przyklejania płytek: 80100X 80125X 80150X Wybranie 650 x 650 mm Strona UP 24 Zestaw uszczelniający do zabudowy w betonie wodoszczelnym. Elementy składowe: przeciwkołnierz śruby, elastomerowa taśma uszczelniająca z NK/SBR 800 mm, maks. stan wody gruntowej 3 m Ø Przedłużka z kołnierzem H = 180 mm, z uszczelką, pasuje do zestawu uszczelniającego nr art /14 Korpus/czyszczak KESSEL Controlfix DN Do zabudowy na swobodnym przewodzie kanalizacyjnym Z pokrywą ochronną Ciężar ok. 4 kg. 425 x 305 L: 545 mm H: 343 mm L: 555 mm H: 343 mm L: 585 mm H: 343 mm H 414 Korpusy/czyszczaki Controlfix według normy PN EN do zabudowy na swobodnym przewodzie kanalizacyjnym DN 25 L Strona UP 24 UP 15

14 Korpusy/czyszczaki Controlfix według normy PN EN Przykład zabudowy Wystarczy przezbroić! Prosta przebudowa urządzenia przy wykorzystaniu zestawu do przezbrajania Pumpfix F, Staufix FKA lub Staufix SWA. Zestaw do przezbrajania Pumpfix F Zalety produktu KESSEL Cechy nasady obracana nachylana regulowana wysokość o 180 mm Zabudowa w betonie wodoszczelnym Zawory zwrotne, wpusty piwniczne i przepompownie dostępne są wraz ze specjalnym zestawem uszczelniającym gwarantującym ochronę przed wnikającą wodą gruntową i dzięki temu nadają się one do zabudowy w betonie wodoszczelnym. Optymalny dostęp do czyszczenia. Do wyboru dwie pokrywy Zestaw do przezbrajania Staufix SWA Zestaw do przezbrajania Staufix FKA sztucznego czarna sztucznego z powierzchnią do przyklejania płytek Zestaw do przezbrajania Pumpfix F Za pomocą zestawu do przezbrajania KESSEL Pumpfix F zawory zwrotne dwuklapowe Staufix SWA można przebudować w celu uzyskania zaworu zwrotnego z pompą Pumpfix F. Zestaw do przezbrajania Staufix FKA Za pomocą zestawu do przezbrajania KESSEL FKA można przebudować zawór zwrotny Staufix SWA w celu uzyskania automatycznego zaworu zwrotnego do fekaliów Staufix FKA. Zestaw do przezbrajania Staufix SWA Za pomocą zestawu do przezbrajania KESSEL SWA można przebudować korpus /czyszczak Controlfix w celu uzyskania zaworu zwrotnego Staufix SWA. Z kablem o długości 5 m: Z kablem o długości 15 m: Z kablem o długości 5 m: Z kablem o długości 15 m: UP 16

15 Zawory zwrotne według normy PN EN DA AxB L H Zawór zwrotny jednoklapowy KESSEL Multitube DN... Zamykanie klapy samoczynne. Dane w mm: DN 250 DA: 260 H: 485 L: 730 A x B: 420 x 290 DN 300 DA: 320 H: 490 L: 840 A x B: 530 x 460 DN 400 DA: 400 H: 605 L: 990 A x B: 655 x 590 DN 500 DA: 510 H: 670 L: 1245 A x B: 960 x 710 z opaską zaciskową*, do podłączenia do wszystkich rodzajów tworzyw, z których wykonane są rury. Możliwość połączeń z następującymi średnicami zewnętrznymi opasek zaciskowych: DN 250: mm DN 500: mm DN 300: mm DN 400: mm PN EN typ 0 DN 250 DN 300 DN 400 DN Klapa końcowa KESSEL DN... Do stosowania jako element zamykający. Zamykanie klapy samoczynne. Dopływ do przyłączenia rury PVC według DIN /120 1/120 1/120 1/64 L: 120 mm L: 136 mm L: 142 mm L: 170 mm PN EN typ 0 Klapa końcowa KESSEL DN... Do stosowania jako element zamykający. Zamykanie klapy samoczynne. Dane w mm: DN 250 DA: 250 H: 400 L: 220 B1: 345 B2: 280 DN 300 DA: 315 H: 450 L: 225 B1: 400 B2: 410 bez opaski zaciskowej, przyłącze według DIN DN 250 DN 300 DN 400 DN 500 DN Większe średnice na zapytanie H DN L B2 B1 DN 400 DA: 400 H: 540 L: 390 B1: 485 B2: 495 DN 500 DA: 515 H: 680 L: 500 B1: 590 B2: 620 DN 600 DA: 600 H: 770 L: 530 B1: 730 B2: 730 z opaską zaciskową*, do podłączenia do wszystkich tworzyw, z których wykonane są rury. Możliwość przejścia do następujących średnic zewnętrznych opasek zaciskowych: DN 400: mm DN 500: mm DN 600: mm PN EN typ 0 * Dzięki opaskom zaciskowym możliwe jest przyłączenie różnych średnic rur. Od różnicy średnic zewnętrznych > 12 mm konieczne są pierścienie wyrównawcze. Zastrzega się możliwość zmian technicznych UP 17
