Podręcznik. System napędowy do instalacji decentralnej Złącza AS-Interface, rozdzielacz polowy. Wydanie 07/ / PL FC210000

Transkrypt

1 Motoreduktory \ Przekładnie przemysłowe \ Technika napędowa \ Automatyka napędowa \ Serwisy System napędowy do instalacji decentralnej Złącza AS-Interface, rozdzielacz polowy FC Wydanie 07/ / PL Podręcznik

2 SEW-EURODRIVE Driving the world

3 Spis tresci 1 Obowiązujące komponenty Ważne wskazówki Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa dla napędów MOVIMOT Uzupełniające wskazówki bezpieczeństwa dla rozdzielaczy polowych Budowa urządzenia Złącza Feldbus Oznaczenie typu złącz AS-Interface Rozdzielacz polowy Oznaczenia typu rozdzielaczy polowych AS-Interface Przetwornica częstotliwości MOVIMOT (zintegrowana w rozdzielaczu polowym Z.7/Z.8) Instalacja mechaniczna Przepisy instalacyjne Momenty dociągające Złącza feldbus MF../MQ Rozdzielacz polowy Instalacja elektryczna Planowanie instalacji zgodnej z wymogami EMV Przepisy instalacyjne Feldbus, rozdzielacz polowy Podłączenie przewodu AS-Interface Podłączenie z podwójnym odprowadzeniem Podłączenie za pomocą pojedynczego odprowadzenia i pętli 24 V Podłączenie wejść/wyjść (I/O) złącz AS-Interface MFK Podłączenie kabli prefabrykowanych Uruchomienie Procedura uruchamiania Przydzielenie adresu złącza AS-Interface Funkcja złącza AS-Interface MFK Przegląd modułów funkcyjnych Opis modułów funkcyjnych Przyporządkowanie indeksów modułów funkcyjnych Wskazówki dotyczące przesyłania parametrów Write Parameter String Read Parameter String Read Diagnosis Błąd systemowy MFK/Błąd MOVIMOT Znaczenie wskazania diody LED Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../Z.6., MQ.../Z Rozdzielacz polowy MF.../MM../Z.7., MQ.../MM../Z Rozdzielacz polowy MF.../MM../Z.8., MQ.../MM../Z Przetwornica częstotliwości MOVIMOT wbudowana w rozdzielaczu polowym Panel sterowania MFG11A Profil urządzenia MOVILINK Diagnoza MFK Złącze diagnostyczne MFK Diagnoza MOVIMOT Dioda statusowa LED Tabela błędów Dane techniczne Dane techniczne złącza AS-Interface MFK Dane techniczne rozdzielacza polowego Indeks zmian Podręcznik Złącza AS-Interface, rozdzielacz polowy 3

4 1 Obowiązujące komponenty Podręcznik 1 Obowiązujące komponenty Niniejszy podręcznik obowiązuje dla następujących produktów: Moduł przyłączeniowy..z.1. ze złączem feldbus 4 x I / 2 x O (zaciski) 4 x I / 2 x O (M12) AS-Interface MFK 21A / Z61A MFK 22A / Z61A Rozdzielacz polowy..z.3. ze złączem feldbus bez I/O 4 x I / 2 x O (M12) AS-Interface MFK 21A / Z63A MFK 22A / Z63A Rozdzielacz polowy..z.6. ze złączem feldbus 4 x I / 2 x O (zaciski) 4 x I / 2 x O (M12) AS-Interface MFK 21A / Z66F / AF6 MFK 22A / Z66F / AF6 Rozdzielacz polowy..z.7. ze złączem feldbus 4 x I / 2 x O (zaciski) 4 x I / 2 x O (M12) AS-Interface MFK21A/MM../Z67F. MFK22A/MM../Z67F. Rozdzielacz polowy..z.8. ze złączem feldbus 4 x I / 2 x O (zaciski) 4 x I / 2 x O (M12) AS-Interface MFK21A/MM../Z68F./AF6 MFK22A/MM../Z68F./AF6 4 Podręcznik Złącza AS-Interface, rozdzielacz polowy

5 Ważne wskazówki 2 2 Ważne wskazówki Wskazówki dotyczące bezpieczeństwa Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Zagrożenie elektryczne. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie urządzenia i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Dokumentacja uzupełniająca Instrukcja obsługi "MOVIMOT MM..C" Instrukcja obsługi "Silniki trójfazowe DR/DV/DT/DTE/DVE, asynchroniczne serwomotory CT/CV" Podręcznik "Pozycjonowanie i sterowanie sekwencyjne IPOS plus " Używając urządzenia MOVIMOT lub rozdzielacza polowego w bezpiecznym zakresie pracy, należy przestrzegać instrukcji uzupełniającej "Bezpieczne odłączanie dla MOVIMOT Dokumentacje" i "Bezpieczne odłączanie dla MOVIMOT Aplikacje". Dla bezpiecznej eksploatacji mogą być używane wyłącznie te komponenty, które SEW-EURODRIVE przeznaczył w dostawie dla danej wersji! Użytkowanie zgodne z przeznaczeniem Napędy MOVIMOT przeznaczone są do instalacji przemysłowych. I spełniają wymogi wszystkich obowiązujących norm i przepisów, wraz z dyrektywą niskonapięciową 73/23/EWG. Urządzenie MOVIMOT może być stosowane do urządzeń dźwignicowych wyłącznie w ograniczonym zakresie! Dane techniczne oraz informacje dotyczące dopuszczalnych warunków w miejscu użytkowania znajdziesz na tabliczce identyfikacyjnej oraz w tej instrukcji obsługi. Te informacje muszą być bezwzględnie przestrzegane! Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV 89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 98/37/EG (przestrzegać EN 60204). Podręcznik Złącza AS-Interface, rozdzielacz polowy 5

6 2 Ważne wskazówki Zakres zastosowania Zabronione jest, jeżeli nie przewidziano wyraźnie do tego celu: zastosowanie w obszarach wymagających zabezpieczeń przeciwwybuchowych zastosowanie w otoczeniu ze szkodliwymi olejami, kwasami, gazami, oparami, pyłami, promieniowaniem, itd. stosowanie w obiektach niestacjonarnych, przy których występują drgania i udary wykraczające poza wymagania EN stosowanie w obiektach, przy których falownik MOVIMOT sam spełnia funkcje bezpieczeństwa (bez nałożonych układów zabezpieczających), które muszą zapewniać bezpieczeństwo maszyn i osób Złomowanie Ten produkt złożony jest z: żelaza aluminium miedzi tworzywa sztucznego części elektronicznych Prosimy o dokonanie selekcji odpadów zgodnie z obowiązującymi przepisami! 6 Podręcznik Złącza AS-Interface, rozdzielacz polowy

7 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa dla napędów MOVIMOT 3 3 Wskazówki bezpieczeństwa 3.1 Wskazówki bezpieczeństwa dla napędów MOVIMOT Nigdy nie wolno instalować ani uruchamiać produktów uszkodzonych. Uszkodzenia powinny być bezzwłocznie zgłoszone firmie spedycyjnej. Prace przy instalacji, uruchomieniu i serwisowaniu urządzenia mogą być wykonywane tylko przez wykwalifikowanych elektryków posiadających właściwe przeszkolenie w zakresie zapobiegania wypadkom oraz przy zachowaniu obowiązujących przepisów (np. EN 60204, VBG 4, DIN-VDE 0100/0113/ 0160). Środki i urządzenia ochronne muszą odpowiadać obowiązującym przepisom (np. EN lub EN 50178). Konieczne środki ochronne: Uziemienie MOVIMOT i rozdzielacza polowego. Urządzenie spełnia wymogi bezpiecznego rozdzielenia przyłączy mocy i elektroniki zgodnie z normą EN Aby zagwarantować bezpieczne rozdzielenie, wszystkie podłączone obwody prądowe powinny również spełniać wymogi bezpiecznego rozdzielenia. Przed wyjęciem przetwornicy MOVIMOT należy odłączyć ją od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 1 minutę po odłączeniu go od sieci. Gdy tylko napięcie przyłączone zostanie do MOVIMOT lub rozdzielacza polowego, należy zamknąć skrzynkę przyłączeniową lub rozdzielacz polowy i przykręcić przetwornicę MOVIMOT. Zgaśnięcie diody LED i innych elementów sygnalizujących nie jest żadnym potwierdzeniem tego, że urządzenie jest odłączone od sieci i nie znajduje się pod napięciem. Blokada mechaniczna lub funkcje bezpieczeństwa właściwe dla urządzenia mogą spowodować unieruchomienie silnika. Usunięcie przyczyny zakłócenia lub reset mogą prowadzić do samoczynnego uruchomienia napędu. Jeśli w przypadku podłączonej do napędu maszyny jest to niedopuszczalne z przyczyn bezpieczeństwa, to przed usunięciem zakłócenia należy odłączyć przetwornicę MOVIMOT od sieci. Uwaga niebezpieczeństwo poparzenia: Temperatura na powierzchni przetwornicy MOVIMOT (szczególnie radiatora) może wynosić podczas pracy ponad 60 C! Używając urządzenia MOVIMOT lub rozdzielacza polowego w bezpiecznym zakresie pracy, należy przestrzegać instrukcji uzupełniającej "Bezpieczne odłączanie dla MOVIMOT ". W urządzeniach bezpieczeństwa stosowane mogą być wyłącznie takie podzespoły, dla których SEW-EURODRIVE wyraźnie zaznaczył, że zostały one dostarczone w tej wersji! Podręcznik Złącza AS-Interface, rozdzielacz polowy 7

8 3 Wskazówki bezpieczeństwa Uzupełniające wskazówki bezpieczeństwa dla rozdzielaczy polowych 3.2 Uzupełniające wskazówki bezpieczeństwa dla rozdzielaczy polowych MFZ.3. Przed wyjęciem modułu magistrali lub wtyczki silnika należy odłączyć urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 1 minutę po odłączeniu go od sieci. Podczas pracy moduł magistrali oraz wtyczka przewodu hybrydowego powinny być nałożone na rozdzielacz polowy i przykręcone. MFZ.6. Przed zdjęciem pokrywy skrzynki przyłączeniowej dla przyłącza sieciowego należy odłączyć urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 1 minutę po odłączeniu go od sieci. Uwaga: Przełącznik odłącza od sieci tylko MOVIMOT. Zaciski rozdzielacza polowego po włączeniu wyłącznika serwisowego są w dalszym ciągu podłączone do sieci. Podczas pracy pokrywa skrzynki przyłączeniowej dla przyłącza sieciowego powinna być nałożona na rozdzielacz polowy i przykręcona. MFZ.7. Przed wyjęciem przetwornicy MOVIMOT należy odłączyć urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 1 minutę po odłączeniu go od sieci. Podczas pracy przetwornica MOVIMOT oraz wtyczka przewodu hybrydowego powinny być nałożone na rozdzielacz polowy i przykręcone. MFZ.8. Przed zdjęciem pokrywy skrzynki przyłączeniowej dla przyłącza sieciowego lub przetwornicy MOVIMOT należy odłączyć urządzenie od sieci. Niebezpieczne napięcia mogą utrzymywać się w urządzeniu jeszcze przez 1 minutę po odłączeniu go od sieci. Uwaga: Wyłącznik serwisowy odłącza od sieci tylko podłączony silnik. Zaciski rozdzielacza polowego po włączeniu wyłącznika serwisowego są w dalszym ciągu podłączone do sieci. Podczas pracy pokrywa skrzynki przyłączeniowej dla przyłącza sieciowego, przetwornica MOVIMOT oraz wtyczka przewodu hybrydowego powinny być nałożone na rozdzielacz polowy i przykręcone. 8 Podręcznik Złącza AS-Interface, rozdzielacz polowy

9 Budowa urządzenia Złącza Feldbus 4 4 Budowa urządzenia 4.1 Złącza Feldbus Złącze feldbus MF.21/MQ AXX 1 Diody diagnostyczne LED 2 Złącze diagnostyczne (pod zaślepką) Złącze feldbus MF.22, MF.32, MQ.22, MQ AXX 1 Diody diagnostyczne LED 2 Złącze diagnostyczne (pod zaślepką) 3 Gniazda przyłączeniowe M12 4 Dioda statusowa LED Podręcznik Złącza AS-Interface, rozdzielacz polowy 9

10 4 Budowa urządzenia Złącza Feldbus Spód modułu (wszystkie warianty MF../MQ..) CDE 1 Podłączenie do modułu przyłączeniowego 2 Przełączniki DIP (zależne od wariantu) 3 Uszczelka Budowa urządzenia Moduł przyłączeniowy MFZ AXX 1 Listwa zaciskowa (X20) 2 Bezpotencjałowy blok zacisków do okablowania przejściowego 24 V (Uwaga: nie stosować do ekranowania!) 3 Dławik kablowy M20 4 Dławik kablowy M12 5 Zacisk uziemiający 6 W przypadku DeviceNet i CANopen: Wtyk Micro-Style-Connector/M12 (X11) W przypadku AS-Interface: Wtyk AS-Interface M12 (X11) W zakres wyposażenia wchodzą dwa dławiki kablowe w wersji EMV. 10 Podręcznik Złącza AS-Interface, rozdzielacz polowy

11 Budowa urządzenia Oznaczenie typu złącz AS-Interface Oznaczenie typu złącz AS-Interface MFK 21 A / Z61 A Wariant Moduł przyłączeniowy: Z11 = dla InterBus Z21 = dla PROFIBUS Z31 = dla DeviceNet i CANopen Z61 = dla AS-Interface Wariant 21 = 4 x I / 2 x O (podłączenie poprzez zaciski) 22 = 4 x I / 2 x O (podłączenie poprzez złącza wtykowe + zaciski) 32 = 6 x I (podłączenie poprzez złącza wtykowe + zaciski) 23 = 4 x I / 2 x O (LWL-Rugged-Line, tylko dla InterBus) 33 = 6 x I (LWL-Rugged-Line, tylko dla InterBus) MFI.. = InterBus MQI.. = InterBus z wbudowanym mikrosterowaniem MFP.. = PROFIBUS MQP.. = PROFIBUS z wbudowanym mikrosterowaniem MFD.. = DeviceNet MQD.. = DeviceNet z wbudowanym mikrosterowaniem MFO.. = CANopen MFK.. = Złącze AS Podręcznik Złącza AS-Interface, rozdzielacz polowy 11

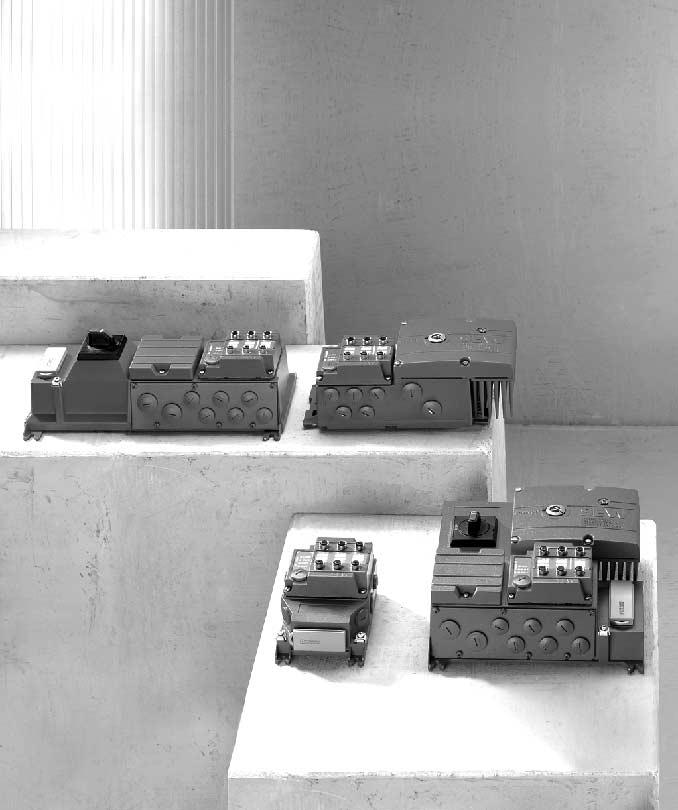

12 4 Budowa urządzenia Rozdzielacz polowy 4.3 Rozdzielacz polowy Rozdzielacz polowy MF.../Z.3., MQ.../Z AXX 1 2 x M16 x 1,5 (2 dławiki kablowe w wersji EMV na wyposażeniu) 2 2 x M25 x 1,5 3 2 x M20 x 1,5 4 Przyłącze wyrównania potencjału 5 Przyłącze przewodu hybrydowego, podłączenie do MOVIMOT (X9) 6 Zaciski dla przyłącza Feldbus (X20) 7 Zaciski dla przyłącza 24-V (X21) 8 Zaciski dla przyłącza sieciowego i przewodu PE (X1) 9 W przypadku DeviceNet i CANopen: Wtyk Micro-Style-Connector/M12 (X11) 10 W przypadku AS-Interface: Wtyk AS-Interface M12 (X11) 12 Podręcznik Złącza AS-Interface, rozdzielacz polowy

13 Budowa urządzenia Rozdzielacz polowy 4 Rozdzielacz polowy MF.../Z.6., MQ.../Z AXX 1 Przyłącze przewodu hybrydowego, podłączenie do MOVIMOT (X9) 2 Przyłącze wyrównania potencjału 3 Wyłącznik serwisowy z zabezpieczeniem przewodu (z potrójnym wyłączaniem, kolor: czarny/czerwony) Tylko w wersji MFZ26J: Zintegrowana funkcja komunikatu zwrotnego dla ustawienia wyłącznika serwisowego. Komunikat zwrotny analizowany jest poprzez cyfrowe wejście DI0 (patrz rozdział "Podłączenie wejść /wyjść (I/O) dla złącz feldbus MF../MQ..") Ø 5...Ø 8 mm I ON I ON 0 OFF 0 OFF 03546AXX 4 Zaciski dla przyłącza sieciowego i przewodu PE (X1) 5 2 x M25 x 1,5 6 Zaciski dla przyłącza magistrali, czujnika, elementu czynnego, 24 V (X20) 7 6 x M20 x 1,5 (2 dławiki kablowe w wersji EMV na wyposażeniu) W przypadku DeviceNet i CANopen: Micro-Style-Connector/wtyczka M12 (X11), patrz poniższa ilustracja W przypadku AS-Interface: Wtyczka AS-Interface M12 (X11), patrz poniższa ilustracja 06115AXX 8 Blok zacisków do okablowania przejściowego 24 V (X29), wewnętrzne podłączenie do przyłącza 24 V na X20 9 Wtykowy zacisk "Safety Power" do zasilania MOVIMOT 24 V (X40) Podręcznik Złącza AS-Interface, rozdzielacz polowy 13

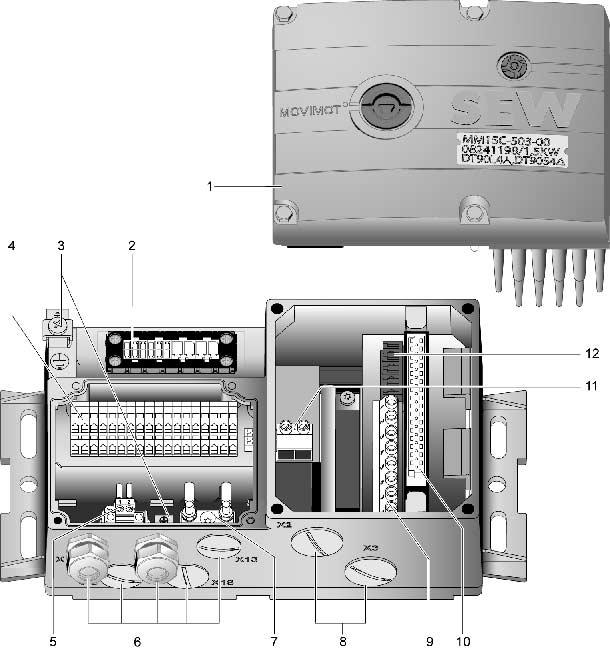

14 4 Budowa urządzenia Rozdzielacz polowy Rozdzielacz polowy MF.../MM../Z.7., MQ.../MM../Z AXX 1 Przetwornica częstotliwości MOVIMOT 2 Przyłącze przewodu hybrydowego, podłączenie do silnika trójfazowego (X9) 3 Przyłącze wyrównania potencjału 4 Zaciski dla przyłącza magistrali, czujnika, elementu czynnego, 24 V (X20) 5 Wtykowy zacisk "Safety Power" do zasilania MOVIMOT 24 V (X40) 6 Dławik kablowy 5 x M20 x 1,5 (2 dławiki kablowe w wersji EMV na wyposażeniu) W przypadku DeviceNet i CANopen: Micro-Style-Connector/wtyczka M12 (X11), patrz poniższa ilustracja W przypadku AS-Interface: Wtyczka AS-Interface M12 (X11), patrz poniższa ilustracja 51325AXX 7 Blok zacisków do okablowania przejściowego 24 V (X29), wewnętrzne podłączenie do przyłącza 24 V na X20 8 Dławik kablowy 2 x M25 x 1,5 9 Zaciski dla przyłącza sieciowego i przewodu PE (X1) 10 Podłączenie do przetwornicy częstotliwości 11 Zacisk wbudowanego rezystora hamującego 12 Zaciski zezwolenia dla kierunku obrotowego 14 Podręcznik Złącza AS-Interface, rozdzielacz polowy

15 Budowa urządzenia Rozdzielacz polowy 4 Rozdzielacz polowy MF.../MM../Z.8., MQ.../MM../Z AXX 1 Zaciski dla przyłącza sieciowego i przewodu PE (X1) 2 Wyłącznik serwisowy (z potrójnym wyłączeniem, kolor: czarny/czerwony) Tylko w wersji MFZ28J: Zintegrowana funkcja komunikatu zwrotnego dla ustawienia wyłącznika serwisowego. Komunikat zwrotny analizowany jest poprzez cyfrowe wejście DI0 (patrz rozdział "Podłączenie wejść/ wyjść (I/O) dla złącz feldbus MF../MQ..") Ø 5...Ø 8 mm I ON I ON 0 OFF 0 OFF 03546AXX 3 Dławik kablowy 2 x M25 x 1,5 4 Zaciski dla przyłącza magistrali, czujnika, elementu czynnego, 24 V (X20) 5 Dławik kablowy 6 x M20 x 1,5 (2 dławiki kablowe w wersji EMV na wyposażeniu) W przypadku DeviceNet i CANopen: Micro-Style-Connector/wtyczka M12 (X11), patrz poniższa ilustracja W przypadku AS-Interface: Wtyczka AS-Interface M12 (X11), patrz poniższa ilustracja 06115AXX 6 Przetwornica częstotliwości MOVIMOT 7 Przyłącze wyrównania potencjału 8 Przyłącze przewodu hybrydowego, podłączenie do silnika trójfazowego (X9) 9 Blok zacisków do okablowania przejściowego 24 V (X29), wewnętrzne podłączenie do przyłącza 24 V na X20 10 Wtykowy zacisk "Safety Power" do zasilania MOVIMOT 24 V (X40) Podręcznik Złącza AS-Interface, rozdzielacz polowy 15

16 4 Budowa urządzenia Oznaczenia typu rozdzielaczy polowych AS-Interface 4.4 Oznaczenia typu rozdzielaczy polowych AS-Interface Przykład MF.../Z.3., MQ.../Z.3. MFK21A/Z63A Moduł przyłączeniowy Z13 = dla InterBus Z23 = dla PROFIBUS Z33 = dla DeviceNet i CANopen Z63 = dla AS-Interface Złącze Feldbus MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Przykład MF.../Z.6., MQ.../Z.6. MFK21A/Z66F/AF6 Technika przyłączeniowa AF0 = Metryczne wprowadzenie przewodu AF1 = z Micro-Style-Connector/wtyczką M12 do DeviceNet i CANopen AF2 = Złącze wtykowe M12 do PROFIBUS AF3 = Złącze wtykowe M12 do PROFIBUS + Złącze wtykowe M12 do zasilania 24 V DC AF6 = Złącze wtykowe M12 do Podłączenie AS-Interface Moduł przyłączeniowy Z16 = dla InterBus Z26 = dla PROFIBUS Z36 = dla DeviceNet i CANopen Z66 = dla AS-Interface Złącze Feldbus MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = Złącze AS 16 Podręcznik Złącza AS-Interface, rozdzielacz polowy

17 Budowa urządzenia Oznaczenia typu rozdzielaczy polowych AS-Interface 4 Przykład MF.../MM../Z.7., MQ.../MM../Z.7. MFK22A/MM15C /Z67F 0 Rodzaj połączenia 0 = / 1 = Moduł przyłączeniowy Z17 = dla InterBus Z27 = dla PROFIBUS Z37 = dla DeviceNet i CANopen Z67 = dla AS-Interface Przetwornica MOVIMOT Złącze Feldbus MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Przykład MF.../MM../Z.8., MQ.../MM../Z.8. MFK22A/MM22C /Z68F 0/AF6 Technika przyłączeniowa AF0 = Metryczne wprowadzenie przewodu AF1 = z Micro-Style-Connector/wtyczką M12 dla DeviceNet i CANopen AF2 = Złącze wtykowe M12 dla PROFIBUS AF3 = Złącze wtykowe M12 dla PROFIBUS + Złącze wtykowe M12 dla zasilania 24 V DC AF6 = Złącze wtykowe M12 dla Podłączenie AS-Interface Rodzaj połączenia 0 = / 1 = Moduł przyłączeniowy Z18 = dla InterBus Z28 = dla PROFIBUS Z38 = dla DeviceNet i CANopen Z68 = dla AS-Interface Przetwornica MOVIMOT Złącze Feldbus MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Podręcznik Złącza AS-Interface, rozdzielacz polowy 17

18 4 Budowa urządzenia Przetwornica częstotliwości MOVIMOT (zintegrowana w rozdzielaczu polowym Z.7/Z.8) 4.5 Przetwornica częstotliwości MOVIMOT (zintegrowana w rozdzielaczu polowym Z.7/Z.8) AXX 1. Radiator 2. Złącze wtykowe urządzenia peryferyjnego z falownikiem 3. Tabliczka znamionowa elektroniki 4. Pokrywa ochronna elektroniki przetwornicy 5. Potencjometr wartości zadanych f1 (nie widoczny), dostępny od góry pokrywy skrzynki przyłączeniowej przez śrubunek 6. Przełącznik wartości zadanych f2 (zielony) 7. Przełącznik t1 dla rampy integratora (biały) 8. Przełącznik DIP S1 i S2 (możliwości ustawień patrz Rozdział "Uruchomienie") 9. Dioda LED sygnalizująca stan (widoczna od góry pokrywy skrzynki przyłączeniowej, patrz rozdział "Diagnoza") 18 Podręcznik Złącza AS-Interface, rozdzielacz polowy

19 Instalacja mechaniczna Przepisy instalacyjne 5 5 Instalacja mechaniczna 5.1 Przepisy instalacyjne Przy dostawie rozdzielaczy polowych złącze wtykowe wyjścia silnika (przewód hybrydowy) zaopatrzone jest w zabezpieczenie transportowe. Gwarantuje ono tylko klasę ochronną IP40. W celu uzyskania wyspecyfikowanej klasy ochronnej należy zdjąć zabezpieczenie transportowe nałożyć odpowiednią dodatkową część wtyczki i przykręcić ją. Montaż Złącza Feldbus / rozdzielacze polowe mogą być montowane wyłącznie na równej, pozbawionej wstrząsów i odpornej na skręcania konstrukcji spodniej Do zamocowania rozdzielacza polowego MFZ.3 należy użyć śrub o średnicy M5 z odpowiednimi podkładkami. Dokręcić śruby odpowiednim kluczem dynamometrycznym (dopuszczalny moment dociągający 2,8 do 3,1 Nm ( lb.in)) Do zamocowania rozdzielacza polowego MFZ.6, MFZ.7 lub MFZ.8 należy użyć śrub o wielkości M6 z odpowiednimi podkładkami. Dokręcić śruby odpowiednim kluczem dynamometrycznym (dopuszczalny moment dociągający 3,1 do 3,5 Nm ( lb.in)) Ustawienie silnika w pomieszczeniach wilgotnych lub na zewnątrz Zastosować pasujące dławiki kablowe (w razie potrzeby użyć kształtki redukcyjne) Nieużywane wloty przewodów i gniazda przyłączeniowe M12 zamknąć szczelnie za pomocą śrub zamykających W razie wlotu przewodu z boku należy ułożyć przewód z pętlą odciekową Przed ponownym zamontowaniem modułu magistrali / pokrywy skrzynki przyłączeniowej, sprawdzić i w razie potrzeby wyczyścić powierzchnie uszczelniające Podręcznik Złącza AS-Interface, rozdzielacz polowy 19

20 5 Instalacja mechaniczna Momenty dociągające 5.2 Momenty dociągające Falownik MOVIMOT : 57670AXX Śruby do mocowania przetwornicy MOVIMOT dociągnąć na krzyż z momentem 3,0 Nm (27 lb.in). Złącza feldbus/pokrywa skrzynki zaciskowej: 57671AXX Śruby do mocowania złącz feldbus lub pokrywy skrzynki zaciskowej dociągnąć na krzyż z siłą 2,5 Nm (22 lb.in). 20 Podręcznik Złącza AS-Interface, rozdzielacz polowy

21 Instalacja mechaniczna Momenty dociągające 5 Zaślepka wlotu przewodów, zaślepka potencjometru F1 Zaślepki gwintowane i zaślepki potencjometru dociągnąć z siłą 2,5 Nm (22 lb.in) AXX Dławiki kablowe w wersji EMV 56360AXX Dostarczane przez SEW-EURODRIVE dławiki kablowe w wersji EMV należy dokręcać z następującym momentem dociągającym: Dławik M12 x 1,5 M16 x 1,5 M20 x 1,5 M25 x 1,5 Moment dociągający 2,5 Nm do 3,5 Nm ( lb.in) 3,0 Nm do 4,0 Nm ( lb.in) 3,5 Nm do 5,0 Nm ( lb.in) 4,0 Nm do 5,5 Nm ( lb.in) Siła potrzebna do ściągnięcia kabla z dławika kablowego powinna wynosić: Kabel o średnicy zewnętrznej > 10 mm: 160 N Kabel o średnicy zewnętrznej < 10 mm: = 100 N Kabel silnika Śruby kabla silnika dociągnąć z siłą 1,2 do 1,8 Nm ( lb.in) AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 21

22 5 Instalacja mechaniczna Złącza feldbus MF../MQ Złącza feldbus MF../MQ.. Złącza feldbus MF../MQ.. mogą być montowane w następujący sposób: Montaż na skrzynce przyłączeniowej MOVIMOT Montaż polowy Montaż na skrzynce przyłączeniowej MOVIMOT 1. Wyłamać punkty do wybicia na dolnej części MFZ od środka, jak przedstawiono na poniższej ilustracji: X [1] MFZ.. X 57561AXX [1] Ostre krawędzi powstałe w wyniku przebicia należy spiłować i wygładzić! 22 Podręcznik Złącza AS-Interface, rozdzielacz polowy

23 Instalacja mechaniczna Złącza feldbus MF../MQ Zamontować złącze feldbus zgodnie z poniższą ilustracją na skrzynce przyłączeniowej MOVIMOT : MF../MQ.. MF../MQ.. MFZ AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 23

24 5 Instalacja mechaniczna Złącza feldbus MF../MQ.. Montaż polowy Poniższa ilustracja przedstawia montaż polowy złącza Feldbus MF../MQ..: 102 mm 51 mm 82,5 mm M4 MFZ... M4 [1] MF../MQ.. MF../MQ AXX [1] Długość śrub min. 40 mm 24 Podręcznik Złącza AS-Interface, rozdzielacz polowy

25 Instalacja mechaniczna Rozdzielacz polowy Rozdzielacz polowy Montaż rozdzielaczy polowych MF.../Z.3., MQ.../Z.3. Poniższa ilustracja przedstawia wymiary montażowe rozdzielacza polowego..z.3.: M5 175 mm 50 mm 100 mm M AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 25

26 5 Instalacja mechaniczna Rozdzielacz polowy Montaż rozdzielaczy polowych MF.../Z.6., MQ.../Z.6. Poniższa ilustracja przedstawia wymiary montażowe rozdzielacza polowego..z.6.: 365 mm M6 180 mm M AXX 26 Podręcznik Złącza AS-Interface, rozdzielacz polowy

27 Instalacja mechaniczna Rozdzielacz polowy 5 Montaż rozdzielaczy polowych MF.../MM../Z.7., MQ.../MM../Z.7. Poniższa ilustracja przedstawia wymiary montażowe rozdzielacza polowego..z.7.: mm M6 59,5 mm M AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 27

28 5 Instalacja mechaniczna Rozdzielacz polowy Montaż rozdzielaczy polowych MF.../MM03- MM15/Z.8., MQ.../MM03- MM15/Z.8. (wielkość 1) Poniższa ilustracja przedstawia wymiary montażowe rozdzielacza polowego..z.8. (wielkość 1): 200 mm M6 290 mm 270 mm M AXX 28 Podręcznik Złącza AS-Interface, rozdzielacz polowy

29 350mm Instalacja mechaniczna Rozdzielacz polowy 5 Montaż rozdzielaczy polowych MF.../MM22- MM3X/Z.8., MQ.../MM22- MM3X/Z.8. (wielkość 2) Poniższa ilustracja przedstawia wymiary montażowe rozdzielacza polowego..z.8. (wielkość 2): 205 mm M6 290 mm M AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 29

30 6 Instalacja elektryczna Planowanie instalacji zgodnej z wymogami EMV 6 Instalacja elektryczna 6.1 Planowanie instalacji zgodnej z wymogami EMV Wskazówki dotyczące rozmieszczenia iułożenia podzespołów instalacyjnych Właściwy dobór przewodów, odpowiednie uziemienie oraz działanie wyrównania potencjału są decydującymi czynnikami, umożliwiającymi skuteczną instalację napędów decentralnych. Należy zasadniczo przestrzegać odnośnych norm. Dodatkowo należy zwrócić szczególną uwagę na poniższe punkty: Wyrównanie potencjałów niezależnie od uziemienia głównego (przyłącze przewodu ochronnego) należy zadbać o niskoomowe wyrównanie potencjału, odpowiednie dla wysokich częstotliwości (patrz również VDE 0113 lub VDE 0100 część 540), np. poprzez płaski styk metalowych części (instalacji) zastosowanie płaskich taśm (przewody do wysokich częstotliwości) 03643AXX Ekran przewodów do przesyłu danych nie może być wykorzystywany do wyrównania potencjału. Przewody do przesyłu danych i zasilanie 24 V należy układać oddzielnie od przewodów powodujących zakłócenia (np. przewodów sterujących zawory magnetyczne, przewodów silnikowych) Rozdzielacz polowy w celu dokonania połączenia pomiędzy rozdzielaczem polowym a silnikiem zaleca się użyć przeznaczonego specjalne do tego celu, prefabrykowanego przewodu hybrydowego SEW 03047AXX Dławiki kablowe należy dobrać dławik ze stykiem ekranu o dużej powierzchni (przestrzegać wskazówek dotyczących doboru i właściwego montażu dławików kablowych) Ekran przewodu powinien posiadać dobre właściwości EMV (wysokie tłumienie ekranujące) nie może pełnić roli mechanicznego zabezpieczenia przewodu powinien być podłączony na końcach przewodu płaskimi stykiem z metalową obudową urządzenia (poprzez metalowe dławiki kablowe w wersji EMV) (przestrzegać wskazówek dotyczących doboru i właściwego montażu dławików kablowych) Dalsze informacje znajdziesz w publikacji SEW "Praktyka w technice napędowej EMV w technice napędowej" 30 Podręcznik Złącza AS-Interface, rozdzielacz polowy

31 Instalacja elektryczna Planowanie instalacji zgodnej z wymogami EMV 6 Przykład podłączenia modułu feldbus MF../MQ.. i MOVIMOT W przypadku oddzielnego montażu modułu feldbus MF../MQ.. i MOVIMOT połączenie RS-485 należy wykonać w następujący sposób: W przypadku wspólnego prowadzenia z zasilaniem 24 V DC Zastosować ekranowane przewody Ekran przyłożyć w obu urządzeniach poprzez metalowe dławiki kablowe w wersji EMV do obudowy (przestrzegać wskazówek dotyczących właściwego montażu dławików kablowych w wersji EMV) Żyły skręcane parami (patrz poniższa ilustracja) RS+ RS- 24V GND RS+ GND 24V RS AXX Bez wspólnego prowadzenia z zasilaniem 24 V DC Jeśli urządzenie MOVIMOT zasilane jest z oddzielnego źródła 24 V DC, wówczas należy wykonać połączenie RS-485 w następujący sposób: Zastosować ekranowane przewody Ekran przyłożyć w obu urządzeniach poprzez metalowe dławiki kablowe w wersji EMV do obudowy (przestrzegać wskazówek dotyczących doboru i właściwego montażu dławików kablowych) Zasadniczo należy poprowadzić potencjał odniesienia GND ze złączem RS-485 Żyły skręcane (patrz poniższa ilustracja) RS+ RS- GND 06174AXX Podręcznik Złącza AS-Interface, rozdzielacz polowy 31

32 6 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy 6.2 Przepisy instalacyjne Feldbus, rozdzielacz polowy Podłączanie przewodów sieciowych Napięcie i częstotliwość znamionowa przetwornicy MOVIMOT muszą być zgodne z danymi sieci zasilania. Przekrój przewodu: zgodny dla prądu wejściowego I sieć i mocy znamionowej (patrz Dane techniczne). Zabezpieczenie przewodów zainstalować na początku przewodu sieciowego za odgałęzieniem szyny zbiorczej. Stosować bezpieczniki typu D, DO, NH lub wyłącznik zabezpieczenia przewodów. Wymiarowanie zabezpieczenia zgodnie z przekrojem przewodu. Jeden konwencjonalny wyłącznik różnicowoprądowy nie jest dozwolony jako urządzenie zabezpieczające. Uniwersalne wyłączniki różnicowoprądowe ("typu B") są dozwolone jako urządzenie zabezpieczające. Podczas normalnej pracy napędów MOVIMOT mogą występować prądy upływowe do > 3,5 ma. Zgodnie z EN konieczne jest drugie połączenie PE (min. o przekroju przewodu sieciowego) równoległe do przewodu ochronnego, realizowane poprzez oddzielnie punkty przyłączeniowe. Mogą występować robocze prądy upływowe > 3,5 ma. Do przełączania napędów MOVIMOT należy zastosować ochronne styki przełączające kategorii użytkowej AC-3 według IEC 158. SEW zaleca, aby w sieciach napięciowych o nieuziemionym punkcie zerowym (sieci IT) stosować czujnik izolacji z pomiarem kodu impulsowego. W ten sposób unika się błędnego załączania się czujnika izolacyjnego wskutek występowania pojemności doziemnych przetwornicy. Wskazówki dot. złącza PE wzgl. wyrównania potencjałów W przypadku przyłącza PE i/lub wyrównania potencjałów należy przestrzegać następujących informacji. Dopuszczalny moment dociągający dla dławików kablowych wynosi od 2,0 do 2,4 Nm ( lb.in). Montaż niedopuszczalny Zalecenie: Montaż z rozwidloną końcówką kablową Dopuszczalny dla wszystkich przekrojów Montaż z pełnym kablem przyłączeniowym Dopuszczalny dla wszystkich przekrojów do maksymalnie 2,5 mm 2 M5 M5 [1] 2.5 mm² 57461AXX 57463AXX 57464AXX [1] Rozwidlona końcówka kablowa pasująca dla śrub M5-PE 32 Podręcznik Złącza AS-Interface, rozdzielacz polowy

33 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy 6 Dopuszczalny przekrój przyłącza i obciążalność prądowa zacisków Zaciski silnoprądowe X1, X21 (zaciski śrubowe) Zaciski sterujące X20 (zaciski sprężynowe) Przekrój przyłącza (mm 2 ) 0,2 mm 2 4 mm 2 0,08 mm 2 2,5 mm 2 Przekrój przyłącza (AWG) AWG 24 AWG 10 AWG 28 AWG 12 Obciążalność prądowa 32 A maksymalny prąd ciągły 12 A maksymalny prąd ciągły Dopuszczalny moment dociągający dla zacisków mocy wynosi 0,6 Nm (5 Ib.in). Wykonanie dalszego obwodu napięcia zasilającego 24 V DC w przypadku nośnika modułu MFZ.1: W strefie przyłączy zasilania 24 V DC znajdują się 2 śruby M4 x 12. Te śruby mogą być wykorzystane do wykonania dalszego obwodu napięcia zasilającego 24 V DC AXX Obciążalność prądowa śrub przyłączeniowych wynosi 16 A. Dopuszczalny moment obrotowy nakrętek sześciokątnych śrub przyłączeniowych wynosi 1,2 Nm (11 Ib.in) ± 20 %. Podręcznik Złącza AS-Interface, rozdzielacz polowy 33

34 6 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy Dodatkowe możliwości podłączenia w przypadku rozdzielaczy polowych MFZ.6, MFZ.7 i MFZ.8 W strefie przyłączy zasilania 24 V DC znajduje się blok zaciskowy X29 z 2 śrubami M4 x 12 oraz zaciskiem wtykowym X AXX Blok zaciskowy X29 może zostać wykorzystany alternatywnie do zacisku X20 do wykonania dalszego obwodu napięcia zasilającego 24 V DC. Obie śruby połączone są wewnętrznie z przyłączem 24 V na zacisku X20. Funkcje zacisków Nr Nazwa Funkcja X V Napięcie zasilające 24 V dla elektroniki modułu i czujników (śruby, zmostkowane z zaciskiem X20/11) 2 GND Potencjał odniesienia 0V24 dla elektroniki modułu i czujników (śruby, zmostkowane z zaciskiem X20/13) Wtykowy zacisk X40 ("Safety Power") przeznaczony jest do zewnętrznego zasilania 24 V DC przetwornicy MOVIMOT poprzez urządzenie do wyłączania bezpieczeństwa. Dzięki temu napęd MOVIMOT może być użytkowany jako urządzenie bezpieczeństwa. Informacje na ten temat zawarte są w dokumentacjach "Bezpieczne odłączanie dla MOVIMOT MM..C - Warunki" oraz "Bezpieczne odłączanie dla MOVIMOT MM..C - Aplikacje" Obsadzenie zacisków Nr Nazwa Funkcja X V Napięcie zasilające 24 V dla MOVIMOT do odłączania za pomocą urządzenia do wyłączania bezpieczeństwa 2 GND Potencjał odniesienia 0V24 dla MOVIMOT do wyłączania za pomocą urządzenia bezpieczeństwa X29/1 zmostkowany jest fabrycznie z X40/1 a X29/2 z X40/2, tak, aby przetwornica MOVIMOT zasilana była tym samym napięciem 24 V DC co moduł feldbus. Obciążalność prądowa obu śrub wynosi 16 A, dopuszczalny moment dociągający nakrętek sześciokątnych 1,2 Nm (11 Ib.in) ± 20 %. Obciążalność prądowa zacisku śrubowego X40 wynosi 10 A, przekrój przyłącza 0,25 mm 2 do 2,5 mm 2 (AWG24 do AWG12), dopuszczalny moment dociągający 0,6 Nm (5 Ib.in). 34 Podręcznik Złącza AS-Interface, rozdzielacz polowy

35 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy 6 Wysokość ustawienia powyżej 1000 m n.p.m Napędy MOVIMOT o napięciu sieciowym 380 bis 500 V mogą być stosowane zgodnie z danymi wartościami brzegowymi na wysokościach od 1000 m powyżej punktu zerowego 1) do maksymalnie 4000 m n.p.m. Ciągła moc znamionowa zmniejsza się ze względu na pogorszenie chłodzenia na wysokościach powyżej 1000 m (patrz instrukcja obsługi MOVIMOT ). Dystanse izolacyjne powyżej 2000 m n.p.m są wystarczające tylko dla klasy przepięciowej 2. W przypadku, gdy dla instalacji wymagana jest klasa przeciążenia 3, należy za pomocą dodatkowego zewnętrznego bezpiecznika przeciążeniowego zapewnić, aby krańcowe wartości przeciążeniowe ograniczone zostały do 2,5 kv faza-faza i faza-uziemienie. Jeśli wymagane jest bezpieczne odłączenie sieci, wówczas na wysokościach ponad 2000 m n.p.m powinno być ono realizowane na zewnątrz urządzenia (Bezpieczne Odłączenie Sieci według EN ) Dopuszczalne napięcie znamionowe sieci 3 x 500 V na wysokości do 2000 m n.p.m. zmniejsza się o 6 V na każde 100 m do maksymalnie 3 x 380 V przy wysokości 4000 m n.p.m. Urządzenia ochronne Napędy MOVIMOT posiadają wbudowane urządzenia ochronne zabezpieczające przed przeciążeniem, urządzenia zewnętrzne nie są wymagane. Instalacja rozdzielacza polowego zgodna z wymogami UL Jako przewodów przyłączeniowych użyć tylko przewodów miedzianych z zakresem temperatur 60/75 C. Urządzenie MOVIMOT przystosowane jest do pracy z siecią o napięciu z uziemionym punktem zerowym (sieci TN i TT), dostarczające maksymalne natężenie prądu 5000 A AC i maksymalne napięcie znamionowe 500 V AC. Zastosowanie urządzenia MOVIMOT zgodnie z normą UL wiąże się z wykorzystaniem bezpieczników topikowych, których wartości nie przekraczają 35 A/600 V. Jako zewnętrzne źródła napięcia 24 V DC stosować tylko sprawdzone urządzenia o ograniczonym napięciu wyjściowym (U maks =30V DC ) i ograniczonym prądzie wyjściowym (I = 8 A). Certyfikacja UL dotyczy tylko sieci napięciowych z napięciami doziemnymi do maks. 300 V. 1) Maksymalna wysokość ograniczona jest przez upływ prądu jak również przez hermetycznie zamknięte elementy jak np. kondensatory elektrolityczne. Podręcznik Złącza AS-Interface, rozdzielacz polowy 35

36 6 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy EMV Metalowe dławiki kablowe Dostarczane przez firmę SEW metalowe dławiki kablowe w wersji EMV powinny zostać zamontowane w następujący sposób: [1] [1] Uwaga: Należy obciąć, a nie zawijać folię izolacyjną AXX 36 Podręcznik Złącza AS-Interface, rozdzielacz polowy

37 Instalacja elektryczna Przepisy instalacyjne Feldbus, rozdzielacz polowy 6 Sprawdzenie okablowania Przed pierwszym przyłączeniem napięcia należy przeprowadzić sprawdzenie okablowania aby uniknąć obrażeń osób i uszkodzenia instalacji i urządzeń w wyniku błędnego okablowania. Odłączyć wszystkie moduły magistrali od modułu przyłączeniowego Odłączyć wszystkie przetwornice MOVIMOT od modułu przyłączeniowego (tylko w przypadku MFZ.7, MFZ.8) Odłączyć wszystkie złącza wtykowe odgałęzień silnika (przewód hybrydowy) od rozdzielacza polowego Przeprowadzić kontrolę izolacji okablowania zgodnie z obowiązującymi normami krajowymi Sprawdzić uziemienie Sprawdzić izolację pomiędzy przewodem sieciowym a przewodem 24 V DC Sprawdzić izolację pomiędzy przewodem sieciowym a przewodem komunikacyjnym Sprawdzić bieguny przewodu 24 V DC Sprawdzić bieguny przewodu komunikacyjnego Sprawdzić kolejność faz Zadbać o wyrównanie potencjału pomiędzy złączami magistrali polowej Po sprawdzeniu okablowania Nałożyć i przykręcić odgałęzienia silnika (przewód hybrydowy) Nałożyć i przykręcić wszystkie moduły magistrali Nałożyć i przykręcić wszystkie przetwornice MOVIMOT do modułu przyłączeniowego (tylko w przypadku MFZ.7, MFZ.8) Zamontować wszystkie pokrywy skrzynek przyłączeniowych Uszczelnić nieużywane połączenia wtykowe Podręcznik Złącza AS-Interface, rozdzielacz polowy 37

38 AS-i PWR AS-i FLT AS-i PWR SYS-F AS-i PWR AS-i FLT AS-i PWR SYS-F 6 Instalacja elektryczna Podłączenie przewodu AS-Interface 6.3 Podłączenie przewodu AS-Interface Podłączenie AS-Interface i 24 V poprzez żółty i czarny przewód z podwójnym odprowadzeniem Złącze AS-Interface MFK.. musi być podłączone z siecią AS-Interface za pomocą żółtego przewodu AS-Interface. Podłączenie odbywa się przez wtyczkę AS-Interface- M12 wbudowaną w przynależny moduł przyłączeniowy (np. rozdzielacz polowy MFK../Z66./AF6). Złącze AS-Interface MFK musi być dodatkowo zasilane napięciem pomocniczym 24 V. MFI AS-Interface AS-i (YE) AUX-PWR (BK) Podłączenie AS-Interface przez żółty przewód, zasilanie 24 V z przewodu obwodowego MFI AS-Interface 51316AXX 24 V 24 V AS-i (YE) AS-i (YE) 51316AXX Dalsze sposoby podłączenia (w zależności od wybranego modułu przyłączeniowego) opisane zostaną w kolejnych rozdziałach. 38 Podręcznik Złącza AS-Interface, rozdzielacz polowy

39 Instalacja elektryczna Podłączenie z podwójnym odprowadzeniem Podłączenie z podwójnym odprowadzeniem Połączenie nośnika modułu MFZ61 z MOVIMOT [3] MFZ61 (AS-i) X20 MOVIMOT MFZ61A + [2] V RS RS GND 24V R L f1/f2 K1a K1b RS- RS+ MFK.. [1] [ X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 05983AXX 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 [1] W przypadku oddzielnego montażu MFZ61 / MOVIMOT : Ekran przewodu RS-485 należy przyłożyć za pośrednictwem metalowych dławików kablowych w wersji EMV do MFZ i obudowy MOVIMOT [2] Zadbać o wyrównanie potencjału pomiędzy urządzeniami abonenckimi magistrali [3] Obsadzenie zacisków od str. 45 Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany zarezerwowany zarezerwowany zarezerwowany V (AUX-PWR) Wejście Napięcie zasilające 24 V dla MOVIMOT, czujników V (AUX-PWR) Wyjście Napięcie zasilające 24-V (zmostkowane za pomocą zacisku X20/11) 13 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 14 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników V - Napięcie zasilające 24 V dla MOVIMOT (zmostkowane z X20/11) 16 RS+ - Łącze komunikacyjne do zacisku MOVIMOT RS+ 17 RS- - Łącze komunikacyjne do zacisku MOVIMOT RS- 18 GND - Potencjał odniesienia 0V24 dla MOVIMOT (zmostkowane z X20/13) Podręcznik Złącza AS-Interface, rozdzielacz polowy 39

40 6 Instalacja elektryczna Podłączenie z podwójnym odprowadzeniem Podłączenie rozdzielacza polowego MFZ63 L3 L2 L1 PE L3 L2 L1 PE X mm 2 (AWG10) MFZ63 + MFK21 MFK22 PE L1 L1 L2 L2 L3 L3 PE mm (AWG12) 4 mm (AWG10) X20 X X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 05984AXX 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 2 = płaszczyzna potencjału 2 Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany X V (AUX-PWR) Wejście Napięcie zasilające 24 V dla MOVIMOT i czujników 2 24 V (AUX-PWR) Wyjście Napięcie zasilające 24 V (zmostkowane z zaciskiem X21/1) 3 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 4 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 5 V2I24 Wejście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) 6 V2I24 Wyjście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) zmostkowane z zaciskiem X21/5 7 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 8 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 40 Podręcznik Złącza AS-Interface, rozdzielacz polowy

41 Instalacja elektryczna Podłączenie z podwójnym odprowadzeniem 6 Podłączenie rozdzielacza polowego MFZ66, MFZ67, MFZ68 MFZ66 L3 L2 L1 PE L3 L2 L1 PE X mm (AWG10) MFZ67 [1] PE L1 L1 L2 L2 L3 L3 PE mm 2 (AWG12) X MFZ MFK21 MFK22 X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 05985AXX 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 2 = płaszczyzna potencjału 2 [1] Obsadzenie zacisków od str. 45 Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK V (AUX-PWR) Wejście Napięcie zasilające 24 V dla czujników V (AUX-PWR) Wyjście Napięcie zasilające 24-V (zmostkowane za pomocą zacisku X20/11) 13 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla czujników 14 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla czujników 15 V2I24 Wejście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) 16 V2I24 Wyjście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) zmostkowane z zaciskiem X20/15 17 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 18 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych Podręcznik Złącza AS-Interface, rozdzielacz polowy 41

42 6 Instalacja elektryczna Podłączenie za pomocą pojedynczego odprowadzenia i pętli 24 V 6.5 Podłączenie za pomocą pojedynczego odprowadzenia i pętli 24 V Połączenie nośnika modułu MFZ61 z MOVIMOT [3] MFZ61 (AS-i) X20 MOVIMOT MFZ61A + [2] V RS RS GND 24V R L f1/f2 K1a K1b RS- RS+ MFK.. [1] [1 [4] + - [4] 24 V DC X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 06161AXX 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 [1] W przypadku oddzielnego montażu MFZ61 / MOVIMOT : Ekran przewodu RS-485 należy przyłożyć za pośrednictwem metalowych dławików kablowych w wersji EMV do MFZ i obudowy MOVIMOT [2] Zadbać o wyrównanie potencjału pomiędzy urządzeniami abonenckimi magistrali [3] Obsadzenie zacisków od str. 45 [4] Przewody muszą zostać pozamieniane przez klienta Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany zarezerwowany zarezerwowany zarezerwowany V (AUX-PWR) Wejście Napięcie zasilające 24 V dla MOVIMOT, czujników V (AUX-PWR) Wyjście Napięcie zasilające 24-V (zmostkowane za pomocą zacisku X20/11) 13 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 14 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników V - Napięcie zasilające 24 V dla MOVIMOT (zmostkowane z X20/11) 16 RS+ - Łącze komunikacyjne do zacisku MOVIMOT RS+ 17 RS- - Łącze komunikacyjne do zacisku MOVIMOT RS- 18 GND - Potencjał odniesienia 0V24 dla MOVIMOT (zmostkowane z X20/13) 42 Podręcznik Złącza AS-Interface, rozdzielacz polowy

43 Instalacja elektryczna Podłączenie za pomocą pojedynczego odprowadzenia i pętli 24 V 6 Podłączenie rozdzielacza polowego MFZ63 L3 L2 L1 PE L3 L2 L1 PE X mm 2 (AWG10) MFZ63 + MFK21 MFK22 PE L1 L1 L2 L2 L3 L3 PE mm (AWG12) 4 mm (AWG10) X20 X V GND [1] [2] [2] 24 GN [1] X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 06162AXX [1] Przewody muszą zostać pozamieniane przez klienta [2] Fabryczne mostki 0,75 mm 2 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 2 = płaszczyzna potencjału 2 Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany X V (AUX-PWR) Wejście Napięcie zasilające 24 V dla MOVIMOT i czujników 2 24 V (AUX-PWR) Wyjście Napięcie zasilające 24 V (zmostkowane z zaciskiem X21/1) 3 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 4 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla MOVIMOT i czujników 5 V2I24 Wejście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) 6 V2I24 Wyjście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) zmostkowane z zaciskiem X21/5 7 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 8 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych Podręcznik Złącza AS-Interface, rozdzielacz polowy 43

44 6 Instalacja elektryczna Podłączenie za pomocą pojedynczego odprowadzenia i pętli 24 V Podłączenie rozdzielacza polowego MFZ66, MFZ67, MFZ68 MFZ66 L3 L2 L1 PE L3 L2 L1 PE X mm (AWG10) MFZ67 [1] PE L1 L1 L2 L2 L3 L3 PE mm 2 (AWG12) X MFZ MFK21 MFK22 24V GND [3] [3] 24V GND [2] [2] X X AS-i + 0V24 (AUX-PWR) AS-i - 24V (AUX-PWR) 06163AXX 0 = płaszczyzna potencjału 0 1 = płaszczyzna potencjału 1 2 = płaszczyzna potencjału 2 [1] Obsadzenie zacisków od str. 45 [2] Przewody muszą zostać pozamieniane przez klienta [3] Fabryczne mostki 0,75 mm 2 Funkcje zacisków Nr Nazwa Kierunek Funkcja X zarezerwowany 2 AS-Interface - Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK zarezerwowany zarezerwowany 5 AS-Interface + Wejście / wyjście Przewód do przesyłu danych AS-Interface i zasilanie elektroniki MFK V (AUX-PWR) Wejście Napięcie zasilające 24 V dla czujników V (AUX-PWR) Wyjście Napięcie zasilające 24 V (zmostkowane za pomocą zacisku X20/11) 13 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla czujników 14 GND (AUX-PWR) - Potencjał odniesienia 0V24 dla czujników 15 V2I24 Wejście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) 16 V2I24 Wyjście Napięcie zasilające 24 V dla elementów czynnych (wyjścia cyfrowe) zmostkowane z zaciskiem X20/15 17 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 18 GND2 - Potencjał odniesienia 0V24V dla elementów czynnych 44 Podręcznik Złącza AS-Interface, rozdzielacz polowy

45 Instalacja elektryczna Podłączenie wejść/wyjść (I/O) złącz AS-Interface MFK Podłączenie wejść/wyjść (I/O) złącz AS-Interface MFK.. Podłączenie poprzez zaciski w przypadku......złącz feldbus z 4 cyfrowymi wejściami i 2 cyfrowymi wyjściami: MFZ.1 MFZ.6 MFZ.7 MFZ.8 w połączeniu z MF.21 MF.22 MF.23 MQ.21 MQ.22 X20 DI 0 GND VO24 DI 1 GND VO24 DI 2 GND VO24 DI 3 GND VO24 DO 0 GND2 DO1 GND2 V2I24 [1] GND AXX [1] Tylko MFI23: zarezerwowany wszystkie inne moduły MF..: V2I24 1 = płaszczyzna potencjału 1 2 = płaszczyzna potencjału 2 Nr Nazwa Kierunek Funkcja X20 19 DI0 Wejście Sygnał załączeniowy z czujnika 1 1) 20 GND - Potencjał odniesienia 0V24 dla czujnika 1 21 V024 Wyjście Napięcie zasilające 24 V dla czujnika 1 1) 22 DI1 Wejście Sygnał załączeniowy z czujnika 2 23 GND - Potencjał odniesienia 0V24 dla czujnika 2 24 V024 Wyjście Napięcie zasilające 24 V dla czujnika 2 25 DI2 Wejście Sygnał załączeniowy z czujnika 3 26 GND - Potencjał odniesienia 0V24 dla czujnika 3 27 V024 Wyjście Napięcie zasilające 24 V dla czujnika 3 28 DI3 Wejście Sygnał załączeniowy z czujnika 4 29 GND - Potencjał odniesienia 0V24 dla czujnika 4 30 V024 Wyjście Napięcie zasilające 24 V dla czujnika 4 31 DO0 Wyjście Sygnał załączeniowy z elementu czynnego 1 32 GND2 - Potencjał odniesienia 0V24 dla elementu czynnego 1 33 DO1 Wyjście Sygnał załączeniowy z elementu czynnego 2 34 GND2 - Potencjał odniesienia 0V24 dla elementu czynnego 2 35 V2I24 Wejście Napięcie zasilające 24 V elementów czynnych tylko w przypadku MFI23: zarezerwowany tylko w przypadku MFZ.6, MFZ.7 i MFZ.8: zmostkowane z zaciskiem 15 lub GND2 - Potencjał odniesienia 0V24 dla elementów czynnych tylko w przypadku MFZ.6, MFZ.7 i MFZ.8: zmostkowane z zaciskiem 17 lub 18 1) Stosowany w połączeniu z rozdzielaczem polowym MFZ26J i MFZ28J dla sygnału zwrotnego wyłącznika serwisowego (zestyk zwierny). Możliwa analiza za pośrednictwem sterowania. Podręcznik Złącza AS-Interface, rozdzielacz polowy 45

46 6 Instalacja elektryczna Podłączenie wejść/wyjść (I/O) złącz AS-Interface MFK.. Podłączenie poprzez złącze wtykowe M12 w przypadku......złącz feldbus MF.22, MQ.22, MF.23 z 4 cyfrowymi wejściami i 2 cyfrowymi wyjściami: Czujniki / elementy czynne podłączyć albo poprzez gniazda M12 lub poprzez zaciski W przypadku wykorzystywania wyjść: 24 V podłączyć do V2I24 / GND2 Dwukanałowe czujniki / elementy czynne podłączyć do DI0, DI2 i DO0. Nie będzie można już korzystać z DI1, DI3 i DO1 24 V (V024) DI0 [1] 24 V (V024) DI1 DI3 DO1 DI2 DO0 GND GND GND2 DIO DI2 DO0 24 V (V024) DI1 24 V (V024) DI3 DO DI1 GND DI3 GND DO1 GND AXX [1] W połączeniu z rozdzielaczem polowym MFZ26J i MFZ28J nie wolno używać DI0 Uwaga: Nieużywane przyłącza muszą zostać zaopatrzone w zatyczki zamykające M12, aby zagwarantować klasę ochronną IP65! 46 Podręcznik Złącza AS-Interface, rozdzielacz polowy

47 Instalacja elektryczna Podłączenie kabli prefabrykowanych Podłączenie kabli prefabrykowanych Połączenie pomiędzy rozdzielaczem polowym MFZ.3. lub MFZ.6. a MOVIMOT (numer kat ) + DT/DV..MM MFZ.3 MFZ AXX Wyprowadzenie przewodów Zacisk MOVIMOT Kolor żyły / Oznaczenie L1 czarny / L1 L2 czarny / L2 L3 czarny / L3 24 V czerwony / 24 V biały / 0 V, biały / 0 V RS+ pomarańczowy / RS+ RS- zielony / RS- Zacisk PE zielono-żółty + końcówka ekranu Zwrócić uwagę na zezwolenie dla kierunku obrotowego 24V 24V L R L R Oba kierunki są dostępne Obecne jest zezwolenie tylko dla prawych obrotów; wprowadzić wartości zadane dla lewych obrotów w celu zatrzymania napędu 24V 24V L R L R Tylko kierunek obrotów w Lewo jest dostępny; wprowadzić wartości zadane dla prawych obrotów w celu zatrzymania napędu Napęd jest zablokowany lub zatrzymywany Podręcznik Złącza AS-Interface, rozdzielacz polowy 47

48 6 Instalacja elektryczna Podłączenie kabli prefabrykowanych Połączenie pomiędzy rozdzielaczem polowym MFZ.7. lub MFZ.8. a silnikiem trójfazowym (numer kat ) + DT/DV MFZ.8 MFZ AXX Zewnętrzny ekran przewodu musi być założony na obudowie skrzynki zaciskowej silnika przy użyciu metalowego dławika kablowego EMV. Wyprowadzenie przewodów Zacisk silnika Kolor żyły / Oznaczenie U1 czarny / U1 V1 czarny / V1 W1 czarny / W1 4a czerwony / 13 3a biały / 14 5a niebieski / 15 1a czarny / 1 2a czarny / 2 Zacisk PE zielono-żółty + końcówka ekranu (ekran wewnętrzny) 48 Podręcznik Złącza AS-Interface, rozdzielacz polowy

49 Instalacja elektryczna Podłączenie kabli prefabrykowanych 6 Przyporządkowanie silniki rozdzielacze polowe MF../MM../Z.7., MQ../MM../Z /min: Moc [kw] 0,25 0,37 0,55 0,75 1,1 1,5 Silnik Rozdzielacz polowy ze złączem feldbus MF.. ze złączem feldbus MQ.. DFR63L4/TH MF../ MM03C / Z.7F 0 / BW1 1) 1) Kombinacja ze zwiększonym momentem krótkotrwałym MQ../ MM03C / Z.7F 0 / BW1 1) DFR63L4/BMG/TH. MF../ MM03C / Z.7F 0 1) MQ../ MM03C / Z.7F 0 1) DT71D4/TH MF../ MM03C / Z.7F 0 / BW1 MF../ MM05C / Z.7F 0 / BW1 1) MQ../ MM03C / Z.7F 0 / BW1 MQ../ MM05C / Z.7F 0 / BW1 1) DT71D4/BMG/TH. MF../ MM03C / Z.7F 0 MF../ MM05C / Z.7F 0 1) MQ../ MM03C / Z.7F 0 MQ../ MM05C / Z.7F 0 1) DT80K4/TH MF../ MM05C / Z.7F 0 / BW1 MF../ MM07C / Z.7F 0 / BW1 1) MQ../ MM05C / Z.7F 0 / BW1 MQ../ MM07C / Z.7F 0 / BW1 1) DT80K4/BMG/TH. MF../ MM05C / Z.7F 0 MF../ MM07C / Z.7F 0 1) MQ../ MM05C / Z.7F 0 MQ../ MM07C / Z.7F 0 1) DT80N4/TH MF../ MM07C / Z.7F 0 / BW1 MF../ MM11C / Z.7F 0 / BW1 1) MQ../ MM07C / Z.7F 0 / BW1 MQ../ MM11C / Z.7F 0 / BW1 1) DT80N4/BMG/TH. MF../ MM07C / Z.7F 0 MF../ MM11C / Z.7F 0 1) MQ../ MM07C / Z.7F 0 MQ../ MM11C / Z.7F 0 1) DT90S4/TH MF../ MM11C / Z.7F 0 / BW1 MF../ MM15C / Z.7F 0 / BW1 1) MQ../ MM11C / Z.7F 0 / BW1 MQ../ MM15C / Z.7F 0 / BW1 1) DT90S4/BMG/TH. MF../ MM11C / Z.7F 0 MF../ MM15C / Z.7F 0 1) MQ../ MM11C / Z.7F 0 MQ../ MM15C / Z.7F 0 1) DT90L4/TH MF../ MM15C / Z.7F 0 / BW1 DT90L4/BMG/TH. MF../ MM15C / Z.7F 0 MQ../ MM15C / Z.7F 0 / BW1 MQ../ MM15C / Z.7F /min: Moc [kw] 0,37 0,55 0,75 1,1 1,5 Silnik DFR63L4 / TH Rozdzielacz polowy ze złączem feldbus MF.. ze złączem feldbus MQ.. MF../ MM03C / Z.7F 1 / BW1 MF../ MM05C / Z.7F 1 / BW1 1) 1) Kombinacja ze zwiększonym momentem krótkotrwałym MQ../ MM03C / Z.7F 1 / BW1 MQ../ MM05C / Z.7F 1 / BW1 1) DFR63L4 / BMG / TH. MF../ MM03C / Z.7F 1 MF../ MM05C / Z.7F 1 1) MQ../ MM03C / Z.7F 1 MQ../ MM05C / Z.7F 1 1) DT71D4 / TH MF../ MM05C / Z.7F 1 / BW1 MF../ MM07C / Z.7F 1 / BW1 1) MQ../ MM05C / Z.7F 1 / BW1 MQ../ MM07C / Z.7F 1 / BW1 1) DT71D4 / BMG / TH. MF../ MM05C / Z.7F 1 MF../ MM07C / Z.7F 1 1) MQ../ MM05C / Z.7F 1 MQ../ MM07C / Z.7F 1 1) DT80K4 / TH MF../ MM07C / Z.7F 1 / BW1 MF../ MM11C / Z.7F 1 / BW1 1) MQ../ MM07C / Z.7F 1 / BW1 MQ../ MM11C / Z.7F 1 / BW1 1) DT80K4 / BMG / TH. MF../ MM07C / Z.7F 1 MF../ MM11C / Z.7F 1 1) MQ../ MM07C / Z.7F 1 MQ../ MM11C / Z.7F 1 1) DT80N4 / TH MF../ MM11C / Z.7F 1 / BW1 MF../ MM15C / Z.7F 1 / BW1 1) MQ../ MM11C / Z.7F 1 / BW1 MQ../ MM15C / Z.7F 1 / BW1 1) DT80N4 / BMG / TH. MF../ MM11C / Z.7F 1 MF../ MM15C / Z.7F 1 1) MQ../ MM11C / Z.7F 1 MQ../ MM15C / Z.7F 1 1) DT90S4 / TH MF../ MM15C / Z.7F 1 / BW1 DT90S4 / BMG / TH. MF../ MM15C / Z.7F 1 MQ../ MM15C / Z.7F 1 / BW1 MQ../ MM15C / Z.7F 1 Podręcznik Złącza AS-Interface, rozdzielacz polowy 49

50 6 Instalacja elektryczna Podłączenie kabli prefabrykowanych Przyporządkowanie silniki rozdzielacze polowe MF../MM../Z.8., MQ../MM../Z /min: Moc [kw] 0,25 0,37 0,55 0,75 1,1 1,5 2,2 3 Silnik DFR63L4 / TH DFR63L4 / BMG / TH. DT71D4 / TH DT71D4 / BMG / TH. DT80K4 / TH DT80K4 / BMG / TH. DT80N4 / TH DT80N4 / BMG / TH. DT90S4 / TH DT90S4 / BMG / TH. DT90L4 / TH DT90L4 / BMG / TH. DV100M4 / TH DV100M4 / BMG / TH. DV100L4 / TH DV100L4 / BMG / TH. ze złączem feldbus MF.. MF../ MM03C / Z.8F 0 / BW1 / AF.. 1) 1) Kombinacja ze zwiększonym momentem krótkotrwałym Rozdzielacz polowy ze złączem feldbus MQ.. MQ../ MM03C / Z.8F 0 / BW1 / AF.. 1) MF../ MM03C / Z.8F 0 / AF.. 1) MQ../ MM03C / Z.8F 0 / AF.. 1) MF../ MM03C / Z.8F 0 / BW1 / AF.. MF../ MM05C / Z.8F 0 / BW1 / AF.. 1) MF../ MM03C / Z.8F 0 / AF.. MF../ MM05C / Z.8F 0 / AF.. 1) MF../ MM05C / Z.8F 0 / BW1 / AF.. MF../ MM07C / Z.8F 0 / BW1 / AF.. 1) MF../ MM05C / Z.8F 0 / AF.. MF../ MM07C / Z.8F 0 / AF.. 1) MF../ MM07C / Z.8F 0 / BW1 / AF.. MF../ MM11C / Z.8F 0 / BW1 / AF.. 1) MF../ MM07C / Z.8F 0 / AF.. MF../ MM11C / Z.8F 0 / AF.. 1) MF../ MM11C / Z.8F 0 / BW1 / AF.. MF../ MM15C / Z.8F 0 / BW1 / AF.. 1) MF../ MM11C / Z.8F 0 / AF.. MF../ MM15C / Z.8F 0 / AF.. 1) MF../ MM15C / Z.8F 0 / BW1 / AF.. MF../ MM22C / Z.8F 0 / BW2 / AF.. 1) MF../ MM15C / Z.8F 0 / AF.. MF../ MM22C / Z.8F 0 / AF.. 1) MF../ MM22C / Z.8F 0 / BW2 / AF.. MF../ MM30C / Z.8F 0 / BW2 / AF.. 1) MF../ MM22C / Z.8F 0 / AF.. MF../ MM30C / Z.8F 0 / AF.. 1) MF../ MM30C / Z.8F 0 / BW2 / AF.. MF../ MM3XC / Z.8F 0 / BW2 / AF.. 1) MF../ MM30C / Z.8F 0 / AF.. MF../ MM3XC / Z.8F 0 / AF.. 1) MQ../ MM03C / Z.8F 0 / BW1 / AF.. MQ../ MM05C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM03C / Z.8F 0 / AF.. MQ../ MM05C / Z.8F 0 / AF.. 1) MQ../ MM05C / Z.8F 0 / BW1 / AF.. MQ../ MM07C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM05C / Z.8F 0 / AF.. MQ../ MM07C / Z.8F 0 / AF.. 1) MQ../ MM07C / Z.8F 0 / BW1 / AF.. MQ../ MM11C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM07C / Z.8F 0 / AF.. MQ../ MM11C / Z.8F 0 / AF.. 1) MQ../ MM11C / Z.8F 0 / BW1 / AF.. MQ../ MM15C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM11C / Z.8F 0 / AF.. MQ../ MM15C / Z.8F 0 / AF.. 1) MQ../ MM15C / Z.8F 0 / BW1 / AF.. MQ../ MM22C / Z.8F 0 / BW2 / AF.. 1) MQ../ MM15C / Z.8F 0 / AF.. MQ../ MM22C / Z.8F 0 / AF.. 1) MQ../ MM22C / Z.8F 0 / BW2 / AF.. MQ../ MM30C / Z.8F 0 / BW2 / AF.. 1) MQ../ MM22C / Z.8F 0 / AF.. MQ../ MM30C / Z.8F 0 / AF.. 1) MQ../ MM30C / Z.8F 0 / BW2 / AF.. MQ../ MM3XC / Z.8F 0 / BW2 / AF.. 1) MQ../ MM30C / Z.8F 0 / AF.. MQ../ MM3XC / Z.8F 0 / AF.. 1) 50 Podręcznik Złącza AS-Interface, rozdzielacz polowy

51 Instalacja elektryczna Podłączenie kabli prefabrykowanych /min: Moc [kw] 0,37 0,55 0,75 1,1 1,5 2,2 3 Silnik DFR63L4 / TH DFR63L4 / BMG / TH. DT71D4 / TH DT71D4 / BMG / TH. DT80K4 / TH DT80K4 / BMG / TH. DT80N4 / TH DT80N4 / BMG / TH. DT90S4 / TH DT90S4 / BMG / TH. DT90L4 / TH DT90L4 / BMG / TH. DV100M4 / TH DV100M4 / BMG / TH. Rozdzielacz polowy ze złączem feldbus MF.. ze złączem feldbus MQ.. MF../ MM03C / Z.8F 1 / BW1 / AF.. MF../ MM05C / Z.8F 1 / BW1 / AF.. 1) MF../ M03C / Z.8F 1 / AF.. MF../ MM05C / Z.8F 1 / AF.. 1) MF../ MM05C / Z.8F 1 / BW1 / AF.. MF../ MM07C / Z.8F 1 / BW1 / AF.. 1) MF../ MM05C / Z.8F 1 / AF.. MF../ MM07C / Z.8F 1 / AF.. 1) MF../ MM07C / Z.8F 1 / BW1 / AF.. MF../ MM11C / Z.8F 1 / BW1 / AF.. 1) MF../ MM07C / Z.8F 1 / AF.. MF../ MM11C / Z.8F 1 / AF.. 1) MF../ MM11C / Z.8F 1 / BW1 / AF.. MF../ MM15C / Z.8F 1 / BW1 / AF.. 1) MF../ MM11C / Z.8F 1 / AF.. MF../ MM15C / Z.8F 1 / AF.. 1) MF../ MM15C / Z.8F 1 / BW1 / AF.. MF../ MM22C / Z.8F 1 / BW2 / AF.. 1) MF../ MM15C / Z.8F 1 / AF.. MF../ MM22C / Z.8F 1 / AF.. 1) MF../ MM22C / Z.8F 1 / BW2 / AF.. MF../ MM30C / Z.8F 1 / BW2 / AF.. 1) MF../ MM22C / Z.8F 1 / AF.. MF../ MM30C / Z.8F 1 / AF.. 1) MF../ MM30C / Z.8F 1 / BW2/ AF.. MF../ MM3XC / Z.8F 1 / BW2/ AF.. 1) MF../ MM30C / Z.8F 1 / AF.. MF../ MM3XC / Z.8F 1 / AF.. 1) 1) Kombinacja ze zwiększonym momentem krótkotrwałym MQ../ MM03C / Z.8F 1 / BW1 / AF.. MQ../ MM05C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM03C / Z.8F 1 / AF.. MQ../ MM05C / Z.8F 1 / AF.. 1) MQ../ MM05C / Z.8F 1 / BW1 / AF.. MQ../ MM07C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM05C / Z.8F 1 / AF.. MQ../ MM07C / Z.8F 1 / AF.. 1) MQ../ MM07C / Z.8F 1 / BW1 / AF.. MQ../ MM11C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM07C / Z.8F 1 / AF.. MQ../ MM11C / Z.8F 1 / AF.. 1) MQ../ MM11C / Z.8F 1 / BW1 / AF.. MQ../ MM15C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM11C / Z.8F 1 / AF.. MQ../ MM15C / Z.8F 1 / AF.. 1) MQ../ MM15C / Z.8F 1 / BW1 / AF.. MQ../ MM22C / Z.8F 1 / BW2 / AF.. 1) MQ../ MM15C / Z.8F 1 / AF.. MQ../ MM22C / Z.8F 1 / AF.. 1) MQ../ MM22C / Z.8F 1 / BW2 / AF.. MQ../ MM30C / Z.8F 1 / BW2 / AF.. 1) MQ../ MM22C / Z.8F 1 / AF.. MQ../ MM30C / Z.8F 1 / AF.. 1) MQ../ MM30C / Z.8F 1 / BW2/ AF.. MQ../ MM3XC / Z.8F 1 / BW2/ AF.. 1) MQ../ MM30C / Z.8F 1 / AF.. MQ../ MM3XC / Z.8F 1 / AF.. 1) Podręcznik Złącza AS-Interface, rozdzielacz polowy 51

52 7 I 0 Uruchomienie Procedura uruchamiania 7 Uruchomienie 7.1 Procedura uruchamiania Przed przystąpieniem do zdejmowania/zakładania złącza AS-Interface (MFK) zalecamy odłączenie wszystkich napięć zasilających! Stałe połączenie AS-Interface gwarantowane jest dzięki zastosowaniu opisanej techniki przyłączeniowej na str. 38, tak iż w przypadku zdjętego złącza, nadal istnieje możliwość użytkowania AS-Interface. Dodatkowo należy przestrzegać wskazówek w rozdziale "Wskazówki uzupełniające dot. uruchomienia rozdzielacza polowego". 1. Sprawdzić właściwe podłączenie MOVIMOT i modułu przyłączeniowego AS-Interface (MFZ61, MFZ63, MFZ66, MFZ67 lub MFZ68). 2. Przełącznik DIP S1/1 (przy MOVIMOT ) ustawić w pozycji ON (= adres 1). S1 S1 ON AXX 3. Ustawić maksymalną prędkość obrotową za pomocą potencjometru wartości zadanych f1 (na MOVIMOT ) f [Hz] 75 f [1] 05066BXX [1] Pozycja potencjometru 4. Z powrotem założyć śrubę zamykającą pokrywy (z uszczelką). 5. Ustawić minimalną częstotliwość f min za pomocą przełącznika f2 (na MOVIMOT ) Funkcja Ustawienie Pozycja przełącznika Minimalna częstotliwość f min [Hz] W zależności od wybranego modułu funkcyjnego ustawić czas ramp za pomocą przełącznika t1 (na MOVIMOT ) (w przypadku modułu funkcyjnego 1 bez znaczenia). Czasy rampy odnoszą się do skoku wartości zadanej o 50 Hz. Funkcja Ustawienie Pozycja przełącznika Czas rampy t1 [s] 0,1 0,3 0,2 0,5 0, Podręcznik Złącza AS-Interface, rozdzielacz polowy

53 Uruchomienie Procedura uruchamiania I Sprawdzić, czy wybrany kierunek obrotów jest dostępny (przy MOVIMOT ). Zacisk R Zacisk L Znaczenie aktywowany aktywowany Oba kierunki są dostępne 24V R L aktywowany nie aktywowany Tylko kierunek obrotów w prawo jest dostępny Wartości zadane dla biegu w lewo prowadzą do zatrzymania napędu 24V R L nie aktywowany aktywowany Tylko kierunek obrotów w Lewo jest dostępny Wartości zadane dla biegu w prawo prowadzą do zatrzymania napędu 24V R L nie aktywowany nie aktywowany Urządzenie jest zablokowane bądź napęd zostanie zatrzymany 24V R L 8. Przydzielenie żądanego adresu AS-Interface odbywa się albo poprzez urządzenie adresujące (patrz kolejny rozdział) albo później przez Master (patrz opis swojego urządzenia AS-Interface-Master). 9. Włączyć napięcie AS-Interface i napięcie pomocnicze 24 V. Następnie dioda AS-Interface-PWR-LED i AUX-PWR-LED powinny zaświecić na zielono a dioda SYS-F-LED powinna zgasnąć. Podręcznik Złącza AS-Interface, rozdzielacz polowy 53

54 7 I 0 Uruchomienie Przydzielenie adresu złącza AS-Interface 7.2 Przydzielenie adresu złącza AS-Interface Złącza feldbus ze zintegrowanym złączem AS-Interface dostarczane są fabrycznie z adresem 0. Przypisanie adresu (adres 1 do 31) może odbyć się w następujący sposób: Automatyczne przypisanie adresu w obrębie zaprojektowanej instalacji AS-Interface przy wymianie złączy feldbus. Muszą być spełnione następujące warunki: Nowe złącza feldbus muszą posiadać adres 0. Przy większej ilości wymienianych złącz feldbus należy je wymieniać pojedynczo (jeden po drugim). Ręczne przypisywanie adresu za pomocą instalacji Master (złącza feldbus należy łączyć jeden po drugim z przewodem AS-Interface, aby zapobiec przypisania jednego adresu do wielu urządzeń złącz feldbus). Ręczne przypisywanie adresu za pomocą programatora ręcznego AS-Interface (przed połączeniem złącz feldbus z przewodem AS-Interface, patrz poniższy ustęp). Przypisywanie adresu Slave za pomocą programatora ręcznego Programatory ręczne AS-Interface udostępniają następujące funkcje: Odczyt i zmiana adresu Slave AS-Interface Odczyt profilu AS-Interface Odczyt i zmiana bitów danych Kontrolę funkcji oraz tryb testowy. Dla uruchomienia kontroli funkcji oraz trybu testowego wymagane jest zewnętrzne napięcie zasilające (AUX-PWR), gdyż programatory ręczne w trakcie eksploatacji nie dostarczają wystarczającej ilości prądu. Aby korzystać z programatora ręcznego, niezbędny jest dwużyłowy kabel przedłużający, który pasuje do złącza wtykowego AS-Interface na złączu feldbus (patrz poniższy rysunek). X : AS-Interface + 2: 0V24 [1] 3: AS-Interface - 4: 24V [1] 57680AXX [1] Do przypisywania adresu Pin nie są wymagane. Programator ręczny może być podłączany do złącza wtykowego AS-Interface tylko poprzez Pin 1 (AS-Interface +) i 3 (AS-Interface -). 54 Podręcznik Złącza AS-Interface, rozdzielacz polowy

55 Uruchomienie Przydzielenie adresu złącza AS-Interface I 0 7 Przykład Przykład: Każdy abonent AS-Interface zostanie oddzielnie zaadresowany (A) a następnie zintegrowany z AS-Interface (B). A B MFK../Z66. MFK../Z66. [1] 58453AXX [1] Urządzenie adresujące AS-Interface Podręcznik Złącza AS-Interface, rozdzielacz polowy 55

56 8 I 0 Funkcja złącza AS-Interface MFK.. Przegląd modułów funkcyjnych 8 Funkcja złącza AS-Interface MFK.. Złącze AS-Interface MFK umożliwia sterowanie silników trójfazowych MOVIMOT. Jest ono urządzeniem AS-Interface-Slave z profilu 7.4 "Four Bit Mode"-Slave (IO=7, ID=4, ID1=F, ID2=0). Sterowanie MOVIMOT przez AS-Interface odbywa się w cyklicznym trybie przez 4 bity. Znaczenie bitów danych określane jest przez aktywny moduł funkcyjny. Poszczególne moduły funkcyjne posiadają parametry (FP = parametry modułów funkcyjnych), które mogą być odczytywane i wprowadzane przez kanał parametrów protokołu 7.4 poprzez AS-Interface. Również wybór modułu funkcyjnego następuje poprzez kanał parametrów. Moduł funkcyjny 1 uaktywniony jest standardowo jako nastawa fabryczna (obecnie dostępne są tylko moduł funkcyjny 1 i moduł funkcyjny 11). 8.1 Przegląd modułów funkcyjnych Poniższa tabela prezentuje wbudowane obecnie moduły funkcyjne. Moduł funkcyjny Funkcja napędowa Funkcja I/O Dalsze informacje 1 6 Wartości zadane stałe 3 Rampy Funkia potencjometru silnika (+ Rampa) Zwolnienie hamulca bez zezwolenia 2 czujniki (DI2, DI3) Potencjometr silnika w górę w dół Brak wyjść str do 10 niedostępne niedostępne 11 4 wejścia str. 60 (DI0, DI1, DI2, DI3) 2 wyjścia (DO0, DO1) 56 Podręcznik Złącza AS-Interface, rozdzielacz polowy

57 Funkcja złącza AS-Interface MFK.. Opis modułów funkcyjnych I Opis modułów funkcyjnych Moduł funkcyjny 1 Poniższy rozdział opisuje cykliczną wymianę danych pomiędzy Master a Slave. Przesyłanie danych Master Slave Poniższa tabela opisuje wymianę danych z Master do Slave: Kodowanie 4-bitowe Znaczenie 0000 bin = 0 dec Szybkie zatrzymanie/blokada 0001 bin = 1 dec Zatrzymanie/blokada (wykorzystuje rampę) 0010 bin = 2 dec Zezwolenie + wartość zadana n bin = 3 dec Zezwolenie + wartość zadana n bin = 4 dec Zezwolenie + wartość zadana n bin = 5 dec Zezwolenie + wartość zadana n bin = 6 dec Zezwolenie + wartość zadana n bin = 7 dec Zezwolenie + wartość zadana n bin = 8 dec Potencjometr silnika: Zezwolenie dla prawych obrotów 1001 bin = 9 dec Potencjometr silnika: Zezwolenie dla lewych obrotów 1010 bin = 10 dec zarezerwowany 1011 bin = 11 dec zarezerwowany 1100 bin = 12 dec zarezerwowany 1101 bin = 13 dec zarezerwowany 1110 bin = 14 dec Zwolnienie hamulca bez zezwolenia przy uaktywnionym przełączniku w MOVIMOT DIP S2/2 (dalsze informacje patrz instrukcja obsługi MOVIMOT ) 1111 bin = 15 dec Reset (działa tylko w przypadku błędów MOVIMOT ) Przesyłanie danych Slave Master Poniższa tabela opisuje wymianę danych ze Slave do Master: Kodowanie 4-bitowe (pojedyncze) bit 0 bit 1 bit 2 bit 3 Znaczenie Komunikat stanu gotowości Odblokowany Cyfrowe wejście DI2 Cyfrowe wejście DI3 Podręcznik Złącza AS-Interface, rozdzielacz polowy 57

58 8 I 0 Funkcja złącza AS-Interface MFK.. Opis modułów funkcyjnych Parametry moduł funkcyjny 1 Poniższa tabela opisuje parametry modułu funkcyjnego 1: Indeks parametru Rodzaj dostępu Typ Default Znaczenie 20 heks 32 dec odczyt/wprowadzanie INT16 5 % = 0333 heks Wartość zadana n11 21 heks 33 dec odczyt/wprowadzanie INT16 25 % = 1000 heks Wartość zadana n12 22 heks 34 dec odczyt/wprowadzanie INT16 50 % = 2000 heks Wartość zadana n13 23 heks 35 dec odczyt/wprowadzanie INT16-5 % = FCCD heks Wartość zadana n21 24 heks 36 dec odczyt/wprowadzanie INT16-25 % = F000 heks Wartość zadana n22 25 heks 37 dec odczyt/wprowadzanie INT16-50 % = E000 heks Wartość zadana n23 26 heks 38 dec odczyt/wprowadzanie UINT Rampa przysp. [ms] 27 heks 39 dec odczyt/wprowadzanie UINT Rampa zwaln. [ms] 28 heks 40 dec odczyt/wprowadzanie UINT Rampa szybkiego zatrzymania [ms] 29 heks 41 dec odczyt/wprowadzanie UINT Rampa potencjometru silnika [ms] 2A heks 42 dec odczyt UINT16 0 Stan 2B heks 43 dec odczyt UINT16 0 Nr błędu jak w łańcuchu diagnostycznym Funkcja potencjometru silnika Funkcja potencjometru silnika wykorzystywana jest do bieżącej zmiany prędkości obrotowej. Czasy ramp odnoszą się do zmiany wartości zadanej f = 50 Hz. Rampa przysp./rampa zwaln. Indeks 41 dec Zakres ustawień: 0, s Po wyłączeniu 24 V i włączeniu 24 V lub po cofnięciu zezwolenia napęd uruchamia się z n min (f min ). Rampa jest aktywna, jeśli napęd otrzyma zezwolenie z funkcji potencjometru silnika (kod AS-Interface "8" lub "9") i jeśli jeden z obu przynależnych zacisków wejściowych (DI0 lub DI1) ma sygnał "1". n max n n min "1" [1] "0" "1" DI0 "0" "1" DI1 "0" [1] AS-Interface = "8" lub "9" t t t t 51402AXX 58 Podręcznik Złącza AS-Interface, rozdzielacz polowy

59 Funkcja złącza AS-Interface MFK.. Opis modułów funkcyjnych I 0 8 Funkcje dodatkowe MOVIMOT w połączeniu z modułem funkcyjnym 1 Bezwzględnie przestrzegaj poniższej tabeli przy korzystaniu z funkcji dodatkowych MOVIMOT. Szczegółowy opis funkcji dodatkowych znajdziesz w instrukcji obsługi "MOVIMOT MM..C". Funkcja dodatkowa Ograniczenia w przypadku wbudowania MOVIMOT w silnik 1 MOVIMOT z wydłużonymi czasami rampy 2 MOVIMOT z regulowanym ograniczeniem prądu (przy przekroczeniu - błąd) 3 MOVIMOT z regulowanym ograniczeniem prądu (sterowanym przez zacisk f1/f2) Ograniczenia w przypadku wbudowania MOVIMOT w rozdzielacz polowy Z.7 i Z.8 4 MOVIMOT z parametryzacją magistrali niemożliwe niemożliwe 5 MOVIMOT z ochroną silnika w niemożliwe Parametryzacja magistrali niemożliwa rozdzielaczu polowym Z.7 i Z.8 6 MOVIMOT z maksymalną częstotliwością PWM 8 khz 7 MOVIMOT z szybkim rozruchem/zatrzymaniem Funkcja szybkiego zatrzymania niemożliwa (bit 9) 8 MOVIMOT z minimalną częstotliwością 0 Hz W przypadku wykorzystania funkcji potencjometru silnika niemożliwe 9 MOVIMOT dla zastosowań funkcji dźwignicowej 10 MOVIMOT z częstotliwością minimalną 0 Hz i zredukowanym momentem obrotowym przy niskich częstotliwościach Funkcja szybkiego zatrzymania niemożliwa (bit 9) W przypadku wykorzystania funkcji potencjometru silnika niemożliwe 11 Kontrola zaniku fazy sieci dezaktywowana 12 MOVIMOT z szybkim rozruchem/ zatrzymaniem i ochroną silnika w rozdzielaczu polowym Z.7 i Z.8 13 MOVIMOT dla zastosowań funkcji dźwignicowej z rozszerzonym nadzorowaniem n 14 MOVIMOT z dezaktywowaną kompensacją poślizgu niemożliwe Funkcja szybkiego zatrzymania niemożliwa (bit 9) Funkcja szybkiego zatrzymania niemożliwa (bit 9) Mechaniczny hamulec może być załączany tylko przez MOVIMOT. Załączenie hamulca przez wyjście przekaźnikowe nie jest możliwe. W przypadku wykorzystania funkcji potencjometru silnika niemożliwe niemożliwe W przypadku wykorzystania funkcji potencjometru silnika niemożliwe Funkcja szybkiego zatrzymania niemożliwa (bit 9) Mechaniczny hamulec może być załączany tylko przez MOVIMOT. Załączenie hamulca przez wyjście przekaźnikowe nie jest możliwe. niemożliwe Podręcznik Złącza AS-Interface, rozdzielacz polowy 59

60 8 I 0 Funkcja złącza AS-Interface MFK.. Opis modułów funkcyjnych Moduł funkcyjny 11 Poniższy rozdział opisuje cykliczną wymianę danych pomiędzy Master a Slave z uaktywnionym modułem funkcyjnym 11. Przesyłanie danych Master Slave Poniższa tabela opisuje wymianę danych z Master do Slave: Kodowanie 4-bitowe Znaczenie Bit 0 Cyfrowe wyjście DO0 Bit 1 Cyfrowe wyjście DO1 Bit 2 Bit 3 Przesyłanie danych Slave Master Poniższa tabela opisuje wymianę danych ze Slave do Master: Kodowanie 4-bitowe Znaczenie Bit 0 Cyfrowe wejście DI0 Bit 1 Cyfrowe wejście DI1 Bit 2 Cyfrowe wejście DI2 Bit 3 Cyfrowe wejście DI3 Do modułu funkcyjnego 11 nie są przyporządkowane żadne parametry. 60 Podręcznik Złącza AS-Interface, rozdzielacz polowy

61 Funkcja złącza AS-Interface MFK.. Przyporządkowanie indeksów modułów funkcyjnych I Przyporządkowanie indeksów modułów funkcyjnych Parametry modułów funkcyjnych są zawsze wartościami 16 bitowymi. W zależności od parametru interpretowane są one z lub bez znaku przed liczbą. Indeks parametru Znaczenie Dostęp Wartość domyślna 0 dec Aktywny moduł funkcyjny Odczyt/wprowadzanie tylko wówczas, gdy brak zezwolenia dla MOVIMOT Wartość = 1 = moduł funkcyjny 1 Wartość = 11 = moduł funkcyjny 11 1 dec do 31 dec Zarezerwowany Odczyt/wprowadzanie 0 32 dec do 63 dec Parametry modułu funkcyjnego 1 64 dec do 383 dec Zarezerwowany Opis modułów funkcyjnych znajduje się na str Wskazówki dotyczące przesyłania parametrów Użytkowanie urządzenia MOVIMOT możliwe jest podczas przesyłania łańcucha parametrów/łańcucha diagnostycznego. Jeśli przesyłanie trwa dłużej niż 1,2 sekundy, wówczas napęd MOVIMOT zatrzymywany jest przez PA1. Indeks 0 służy do przełączania aktywnego modułu funkcyjnego i można dokonywać w nim wpisów tylko wówczas, gdy napęd MOVIMOT nie otrzymał zezwolenia. Jeśli napęd MOVIMOT podczas wpisywania indeksu 0 posiada zezwolenie, wówczas wartość nie zostanie przejęta (Nie zostanie wygenerowany komunikat o błędach). Uwaga: Jeśli pomiędzy sterowaniem a MFK w sposób ciągły z szybkimi zmianami kolejności następować będzie wymiana danych parametrów, wówczas w pewnych warunkach (w przypadku niewielu urządzeń AS-Interface Slave) cykliczne (binarne) przesyłanie danych zostanie udaremnione! Jest to systemowe działanie AS-Interface i producent urządzenia nie ma na nie wpływu. W wyniku tego działania szczególnie w przypadku pracy na module funkcyjnym 1 sterowanie lub wyłączenie napędu MOVIMOT nie będzie możliwe! Środek zaradczy: Zapobiec cyklicznej wymianie danych parametrów! Podręcznik Złącza AS-Interface, rozdzielacz polowy 61

62 8 I 0 Funkcja złącza AS-Interface MFK.. Write Parameter-String 8.5 Write Parameter-String Podczas wprowadzania parametrów pierwsze dwa bajty interpretowane są jako indeks startowy. [1] [2] Byte [1] Indeks startowy (Przykład: Indeks 32 dec = 20 heks ) [2] Dane parametrów (maks. 64 bajty) [3] Dane dla parametru "Indeks startowy" [4] Dane dla parametru "Indeks startowy + 1" [5] Dane dla parametru "Indeks startowy + 2" [6] Dane dla parametru "Indeks startowy + 31" [3] [4] [5] [6] 06110AXX Następujące bajty (maks. 64) to dane, które wpisywane są w kolejne indeksy. Pierwszy bajt to bajt o najwyższej wartości. Przesyłana musi być zawsze parzysta liczba bajtów. Jeśli wpisywane są tylko dwa bajty, wówczas wprowadzany jest tylko indeks kolejnego polecenia odczytu. Nie następuje zmiana parametrów. Przykład Wprowadzenie wartości prędkości obrotowej n11 do n23 w module funkcyjnym 1: C A 2 E Indeks startowy 10 % 40 % 60 % 75 % 90 % - 50 % Indeks 20 Indeks 21 Indeks 22 Indeks 23 Indeks 24 Indeks 25 Obliczenie prędkości obrotowej znajdziesz w rozdziale profil urządzenia "MOVILINK " 8.6 Read Parameter String Odczytywane są zawsze 2 bajty ostatnio wpisanego parametru. Każdy proces odczytu zwiększa indeks o 1. Jeśli od momentu włączenia nie nastąpił odczyt ani wpis, wówczas indeks ma wartość 0. W celu odczytu określonych indeksów należy wysłać 2-bajtowe polecenie wpisu, które wprowadzi indeks dla następnego polecenia odczytu. Podczas odczytu parametru pierwsze dwa bajty określają indeks. Dwa kolejne bajty stanowią treść (daną) odczytanego indeksu. Pierwszy bajt to zawsze bajt o najwyższej wartości. Byte [1] [2] 06112AXX [1] Indeks od odczytu (na przykład indeks 33 dec 21 heks ) [2] Dana z indeksu (na przykład n12 = 1000 heks = 25 %) 62 Podręcznik Złącza AS-Interface, rozdzielacz polowy

63 Funkcja złącza AS-Interface MFK.. Read Diagnosis I Read Diagnosis Struktura 16-bajtowego łańcucha diagnostycznego Poprzez łańcuch diagnostyczny można odczytywać przez AS-Interface aktualne dane procesowe profilu MOVILINK. Byte C E 0 6 [1] [2] PO1 PO2 PO3 PI1 PI2 PI3 PO = Wyjściowe dane procesowe PI = Wejściowe dane procesowe [1] = Wersja [2] = Komunikat o statusie Komunikacja z MOVIMOT w porządku = PI1 Zakłócenie komunikacji z MOVIMOT = 5B20 heks (błąd systemowy) Jeśli jeszcze nie odbyła się komunikacja z MOVIMOT, to: PO1 = 0 PO2 = 0 PO3 = 0 PI1 = 0020 heks PI2 = 0000 heks PI3 = 0020 heks 06111AXX Błąd komunikacji Przy wystąpieniu błędu komunikacji z MOVIMOT PI1 ustawiany jest na 5B20 heks. Komunikat o statusie może zawierać oprócz statusu PI1 następujące kody błędów: Błąd EEPROM: heks 25 dec 32 dec Przetwornica zostanie zablokowana Zwarcie na wyjściu: heks 83 dec 32 dec Podręcznik Złącza AS-Interface, rozdzielacz polowy 63

64 8 I 0 Funkcja złącza AS-Interface MFK.. Błąd systemowy MFK/Błąd MOVIMOT 8.8 Błąd systemowy MFK/Błąd MOVIMOT Jeśli MFK zgłasza błąd systemowy (ciągłe świecenie diody LED "SYS-FAULT"), wówczas przerwane zostało połączenie komunikacyjne pomiędzy MFK a MOVIMOT. Ten błąd systemowy przesyłany jest do układu PLC w postaci kodu błędu 91 dez poprzez kanał diagnostyczny oraz za pośrednictwem słów statusowych wejściowych danych procesowych. Ponieważ ten błąd systemowy zwraca z reguły uwagę na problemy w okablowaniu lub na brak zasilania 24 V w falowniku MOVIMOT, to nie jest możliwy RESET poprzez słowo sterujące! Gdy tylko połączenie komunikacyjne zostanie ponownie nawiązane, błąd zresetuje się samoczynnie. Sprawdzić podłączenie elektryczne MFK i MOVIMOT. W przypadku awarii systemu, wejściowe dane procesowe przesyłają z powrotem zdefiniowany wzorzec bitu, ponieważ nie są już dostępne żadne obowiązujące informacje o stanie MOVIMOT. W celu przeprowadzenia analizy w układzie sterowania można wykorzystywać tylko słowo statusowe bit 5 (zakłócenie) oraz kod błędu. Pozostałe informacje nie są obowiązujące! Procesowe słowo wejścia Wartość heks Znaczenie PI1: Słowo statusowe 1 5B20 heks Kod błędu 91 (5B heks ), bit 5 (zakłócenie) = 1 pozostałe informacje o stanie nieobowiązujące! PI2: Wartość rzeczywista prądu 0000 heks Informacja nieobowiązująca! PI3: Słowo statusowe heks Bit 5 (zakłócenie) = 1 pozostałe informacje o statusie nieobowiązujące! Bajt wejściowy dla wejść cyfrowych XX heks Informacje wejściowe dla wejść cyfrowych będą nadal aktualizowane! Informacje wejściowe cyfrowych wejść będą nadal aktualizowane, przez co będą mogły być nadal analizowane wewnątrz sterowania (jeśli przewidziano to w module funkcyjnym). 64 Podręcznik Złącza AS-Interface, rozdzielacz polowy

65 Funkcja złącza AS-Interface MFK.. Znaczenie wskazania diody LED I Znaczenie wskazania diody LED Złącze AS-Interface MFK posiada 4 diody LED do diagnozy: dioda LED AS-Interface PWR dioda LED AS-Interface FLT dioda LED AUX PWR dioda ED SYS-F MFK AS-Interface AS-i PWR AS-i FLT AUX PWR SYS-F 51260AXX Dioda "LED AS-Interface PWR" Dioda świetlna Znaczenie Usuwanie błędów zielony Zasilane AS-Interface w porządku wył. Brak zasilania AS-Interface Sprawdzić podłączenie przewodu AS-Interface Dioda "LED AS-Interface FLT" Dioda świetlna Znaczenie Usuwanie błędów wył. Komunikacja AS-Interface w porządku czerwony brak wymiany danych AS-Interface (jeśli więcej niż 50 ms, nie odbywa się wymiana danych AS-Interface, pali się dioda LED a napęd MOVIMOT zostaje zablokowany (PO1=0000 heks ) Sprawdzić podłączenie AS-Interface-Master Sprawdzić zaprojektowanie w AS-Interface-Master Dioda "LED AUX PWR" Dioda świetlna Znaczenie Usuwanie błędów zielony Napięcie pomocnicze 24 V w porządku wył. Brak napięcia pomocniczego 24 V Sprawdzić podłączenie napięcia pomocniczego 24 V DC Podręcznik Złącza AS-Interface, rozdzielacz polowy 65

66 8 I 0 Funkcja złącza AS-Interface MFK.. Znaczenie wskazania diody LED Dioda SYS-F-LED (czerwona) Dioda świetlna Znaczenie wył. Normalny stan pracy MFK imovimot pulsuje 1x Stan pracy MFK OK, MOVIMOT zgłasza błąd Zwarcie na cyfrowym wyjściu lub na zasilaniu czujników V024 pulsuje 2x MOVIMOT nie reaguje na wartości zadane z AS-Interface-Master, ponieważ nie ma zezwolenia dla danych PD wł. Połączenie komunikacyjne pomiędzy MFK a MOVIMOT uległo zakłóceniu lub przerwaniu Wyłącznik serwisowy na rozdzielaczu polowym znajduje się w położeniu OFF Usuwanie błędów Przeprowadzić analizę numeru błędu w słowie statusowym 1 urządzenia MOVIMOT w układzie sterowania Zresetuj MOVIMOT przez sterowanie Dalsze informacje znajdziesz w instrukcji MOVIMOT Sprawdzić przełączniki DIP S1/1..4 w MOVIMOT Ustawić adres RS-485 na 1, aby udostępnić dane PO Sprawdzić połączenie elektryczne pomiędzy MFK a MOVIMOT (zaciski RS+ i RS-) Sprawdzić ustawienie wyłącznika serwisowego na rozdzielaczu polowym 66 Podręcznik Złącza AS-Interface, rozdzielacz polowy

67 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../Z.6., MQ.../Z.6. I Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Uruchomienie odbywa się zgodnie z rozdziałem "Uruchomienie przy pomocy AS-Interface". Należy przestrzegać dodatkowo poniższych wskazówek dot. uruchomienia rozdzielaczy polowych. 9.1 Rozdzielacz polowy MF.../Z.6., MQ.../Z.6. Wyłącznik serwisowy Wyłącznik serwisowy/zabezpieczający przewód w rozdzielaczach polowych Z.6. chroni przewód hybrydowy przed przeciążeniem i wyłącza zasilanie sieciowe urządzenia MOVIMOT zasilanie 24 V DC urządzenia MOVIMOT Uwaga: Wyłącznik serwisowy/zabezpieczający przewód odłącza tylko silnik MOVIMOT od sieci a nie rozdzielacz polowy. Schemat zasadniczy: X1 "Safety Power" X40 [1] X20 / X29 MF.. / MQ.. RS-485 RS+ RS- L1 L2 L3 24V GND 24V GND X9 [2] MFZ.6F X40 X29 X AXX [1] Mostek do zasilania MOVIMOT z napięcia 24 V DC dla modułu feldbus MF../MQ.. (okablowany fabrycznie) [2] Podłączenie przewodu hybrydowego Podręcznik Złącza AS-Interface, rozdzielacz polowy 67

68 9 I 0 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../MM../Z.7., MQ.../MM../Z Rozdzielacz polowy MF.../MM../Z.7., MQ.../MM../Z.7. Sprawdzić sposób przyłączenia podłączonego silnika Sprawdzić zgodnie z poniższą ilustracją, czy wybrany sposób przyłączenia rozdzielacza polowego zgadza się ze sposobem przyłączenia podłączonego silnika. W2 U2 V2 U1 V1 W1 W2 U2 V2 U1 V1 W AXX Uwaga: W przypadku silników z hamulcem nie wolno montować prostownika hamulca w skrzynce zaciskowej silnika! Schemat zasadniczy "Safety Power" [1] X1 X40 X20 / X29 L1 L2 L3 24V GND MF../MQ.. RS+ RS- 24V GND RS-485 MOVIMOT U V W X9 [2] TH1 TH2 MFZ.7F X40 X29 X AXX [1] Mostek do zasilania MOVIMOT z napięcia 24 V DC dla modułu feldbus MF../MQ.. (okablowany fabrycznie) [2] Podłączenie przewodu hybrydowego 68 Podręcznik Złącza AS-Interface, rozdzielacz polowy

69 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../MM../Z.7., MQ.../MM../Z.7. I 0 9 Wewnętrzne okablowanie przetwornicy MOVIMOT w rozdzielaczu polowym [1] 24V TH L R X4 X1 [2] PE L1 L1 L2 L2 L3 L3 PE TH X [3] 05986AXX [1] Przełączniki DIP do ustawienia sposobu przyłączenia Upewnij się, czy sposób przyłączenia podłączonego silnika zgadza się z ustawieniem przełącznika DIP. [2] Zwróć uwagę na zezwolenie dla kierunku obrotów (standardowo obecne jest zezwolenie dla obu kierunków obrotów) Oba kierunki obrotów są dostępne Możliwy tylko kierunek obrotów w lewo Możliwy tylko kierunek obrotów w prawo 24V TH L R 24V TH L R 24V TH L R ϑ ϑ ϑ TH TH TH 04957AXX [3] Podłączenie poprzez wewnętrzny rezystor hamujący (tylko dla silników bez hamulca) Podręcznik Złącza AS-Interface, rozdzielacz polowy 69

70 9 I 0 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../MM../Z.8., MQ.../MM../Z Rozdzielacz polowy MF.../MM../Z.8., MQ.../MM../Z.8. Wyłącznik serwisowy Wyłącznik serwisowy w rozdzielaczach polowych Z.8. wyłącza zasilanie sieciowe urządzenia MOVIMOT zasilanie 24 V DC urządzenia MOVIMOT Uwaga: Wyłącznik serwisowy odłącza przetwornicę MOVIMOT wraz z podłączonym silnikiem od sieci a nie rozdzielacz polowy. Schemat zasadniczy: X1 "Safety Power" X40 [1] X20 / X29 L1 L2 L3 24V GND MF../MQ.. RS+ RS- 24V GND RS-485 MOVIMOT U V W X9 [2] TH1 TH2 MFZ.8F X40 X29 X AXX [1] Mostek do zasilania MOVIMOT z napięcia 24 V DC dla modułu feldbus MF../MQ.. (okablowany fabrycznie) [2] Podłączenie przewodu hybrydowego 70 Podręcznik Złącza AS-Interface, rozdzielacz polowy

71 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Rozdzielacz polowy MF.../MM../Z.8., MQ.../MM../Z.8. I 0 9 Sprawdzić sposób przyłączenia podłączonego silnika Sprawdzić zgodnie z poniższą ilustracją, czy wybrany sposób przyłączenia rozdzielacza polowego zgadza się ze sposobem przyłączenia podłączonego silnika. W2 U2 V2 U1 V1 W1 W2 U2 V2 U1 V1 W AXX Wewnętrzne okablowanie przetwornicy MOVIMOT w rozdzielaczu polowym Uwaga: W przypadku silników z hamulcem nie wolno montować prostownika hamulca w skrzynce zaciskowej silnika! [1] 24V TH L R L1 L2 L3 X4 TH [2] [3] [4] +24V DC L1 L2 L AXX [1] Przełączniki DIP do ustawienia sposobu przyłączenia Upewnij się, czy sposób przyłączenia podłączonego silnika zgadza się z ustawieniem przełącznika DIP. [2] Zwróć uwagę na zezwolenie dla kierunku obrotów (standardowo obecne jest zezwolenie dla obu kierunków obrotów) Oba kierunki obrotów są dostępne Możliwy tylko kierunek obrotów w lewo Możliwy tylko kierunek obrotów w prawo 24V TH L R 24V TH L R 24V TH L R ϑ ϑ ϑ TH TH TH 04957AXX [3] Podłączenie poprzez wewnętrzny rezystor hamujący (tylko dla silników bez hamulca) [4] Wyłącznik serwisowy Podręcznik Złącza AS-Interface, rozdzielacz polowy 71

72 9 I 0 Uzupełniające wskazówki dot. uruchomienia rozdzielacza polowego Przetwornica częstotliwości MOVIMOT wbudowana w rozdzielaczu polowym 9.4 Przetwornica częstotliwości MOVIMOT wbudowana w rozdzielaczu polowym Poniższy rozdział opisuje zmiany w przypadku zastosowania przetwornicy częstotliwości MOVIMOT wbudowanej w rozdzielacz polowy w porównaniu z przetwornicą wbudowaną w silnik. Zmienione nastawy fabryczne w przypadku przetwornicy MOVIMOT wbudowanej w rozdzielacz polowy Należy pamiętać o zmienionych nastawach fabrycznych w przypadku zastosowania przetwornicy częstotliwości MOVIMOT wbudowanej w rozdzielacz polowy Z.7 lub Z.8. Dalsze nastawy są identyczne jak nastawy dla przetwornic MOVIMOT wbudowanych w silnik. Należy przestrzegać tu instrukcji obsługi MOVIMOT MM..C". Przełącznik DIP S1: S Znaczenie adresu RS Ochrona silnika ON Wył. 6 Stopień mocy silnika Silnik jeden rozmiar mniejszy 7 Częstotliwość PWM Zmienna (16, 8, 4 khz) 8 Tłumienie biegu jałowego OFF Wł. dopasowany 4 khz Wył. Wł. Potencjometr wartości zadanych f1: f [Hz] f [1] 51261AXX [1] Nastawa fabryczna 72 Podręcznik Złącza AS-Interface, rozdzielacz polowy
