1 Maszyny z pasją, z pasją do maszyn. InfoTEC 3025 CS Kompleksowa linia do rozkroju skór i teksytliów Przemysłowe maszyny CNC

2 InfoTEC CNC Mocny Partner! Europejska Marka! Firma z historią i tradycją! Historia marki sięga lat 90.. XX wieku. Impulsem do jej powstania było zamiłowanie założycieli do postępu i innowacji. Od samego początku innowatorzy byli ukierunkowani na produkcję wysokiej klasy maszyn CNC do zastosowań przemysłowych. Codziennie z pasją podchodzili do nowych rozwiązań i sukcesywnie rozwijali swoje produkty. Dziś InfoTEC CNC, już z ponad 15. letnią tradycją, należy do grona najlepszych producentów maszyn w technologii CNC klasy premium. Specjalizuje się w projektowaniu i produkcji nowoczesnych oraz zaawansowanych technicznie rozwiązań do obróbki różnego rodzaju materiałów, tj.: drewno lite, drewnopochodne surowce, płyty meblowe, tekstylia, skóry, tworzywa sztuczne, metale miękkie oraz inne. Partnerstwo i Zaufanie! InfoTEC CNC wierzy, w sukces Klientów i rozwój ich przedsiębiorstw. Wierzy także, iż można osiągnąć silną pozycję na rynku dzięki mocnemu partnerstwu i budowaniu zaufania. InfoTEC CNC wspiera swoich Partnerów Biznesowych w etyczny i rzetelny sposób. Dopasowuje się do oczekiwań klienta oraz służy doświadczeniem oraz wiedzą. InfoTEC CNC zapewnia kompleksową opiekę w kwestiach: Doradztwa technicznego Konsultingu finansowego Pomocy logistycznej Wsparcia technologicznego Profesjonalizm Partnerstwo InfoTEC Marka doceniana i wyróżniana przez specjalistów Gwarancji serwisowej Szkoleniu praktycznym Dożywotnim zdalnym serwisie Silne, nowoczesne i konkurencyjne przedsiębiorstwo gwarancją sukcesu!

3 Technologia CNC Standardy jutra! Dziś w zasięgu! Technologia CNC Przykłady aplikacji w branży meblarskiej Szybkość i elastyczność kluczem do przyszłości! Współczesna branża meblarska oraz dzisiejsi konsumenci oczekują indywidualności w podejściu do projektów mebli. Technologia CNC pozwala w szybki i elastyczny sposób dostosować się do bieżących trendów. Łatwość zaprojektowania i przeniesienia projektu do produkcji sprawia, iż plotery tnące InfoTEC CNC z powodzeniem pracują w seryjnej produkcji, jak i również na indywidualne zamówienie klienta. W ten sposób technologia CNC pozwala budować silne i konkurencyjne przedsiębiorstwo, które może pewnie działać na lokalnym rynku oraz prowadzić ekspansje na rynki zagraniczne. Standardy jutra! Dziś w zasięgu! W 2012 roku InfoTEC CNC mocno skierował się w stronę branży meblarskiej opracowując na bazie wiedzy i doświadczenia wysokowydajne linie do produkcji mebli stelażowych/tapicerowanych oraz mebli twardych/skrzyniowych Dzięki zaangażowaniu całego zespołu projektantów i pracowników firmy InfoTEC efekty ich pracy szybko zostały docenione. W 2014 roku na największych w Europie Środkowej targach poświęconych produkcji mebli - Drema/Furnica, automatyczne centrum obróbcze do nestingu/optymalizacji InfoTEC 3121 PRO PLUS został wyróżniony za jakość i zaawansowanie techniczne prestiżową nagrodą Złoty Medal. W 2013 roku InfoTEC CNC rozpoczął testy automatycznego plotera tnącego do skór. Rok później powstały pierwsze egzemplarze cutterów z serii C. Dziś są to sprawdzone i docenione przemysłowe linie do cięcia skór i tekstyliów. Seria C stanowi doskonałe uzupełnienie lini do produkcji mebli tapicerowanych PRO PLUS. Produkcja na zamówienie Konkurencyjność Produktywność Szybkość realizacji zamówienia Oszczędność czasu Seryjna produkcja Wydajność produkcji Wysoka powtarzalność Szybkie obliczenia kosztów Elastyczność produkcji Silna firma Zysk Łatwość obsługi Indywidualne zamówienia

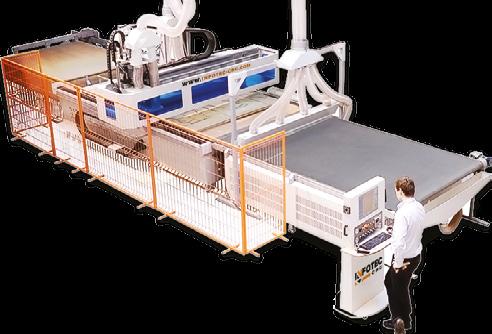

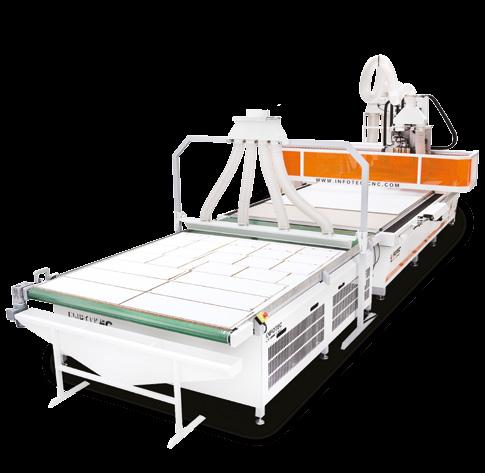

4 InfoTEC seria PRO PLUS Kilka słów o centrach obróbczych CNC Z tradycją w nowoczesność! Dodatwkowe narzędzia - oś C, instalowane na elektrowrzecionie sprawiają, iż znacznie rozszerzają się możliwości obróbki płyt meblowych czy drewna litego. Wybierając spośród szerokiej gamy wymiennych argegatów, centra obróbcze InfoTEC CNC, można dostosować do indywidualnych potrzeb. Agregaty mocowane są w magazynie narzędzi i w trakcie procesu obróbki są zmieniane automatycznie według zadanego projektu. Dzisiejsza tradycyjna produkcja mebli opiera się na różnych maszynach i obrabiarkach, obsługiwanych przez wielu operatorów. Każdorazowo przy zmianie modelu czy przy nowym zamówieniu operatorzy opierając się na swojej wiedzy i doświadczeniu, zmieniają ustawienia oraz dobierają odpowiednie narzędzia. Wykorzystując centrum obróbcze InfoTEC CNC w technologii CNC te same procesy, które wykonywane są na kilku urządzeniach formatowanie płyty, wiercenie, cięcie, frezowanie, odbywają się na jednym automatycznym centrum. Natomiast wykorzystując już nabyte przez operatora umiejętności, można w prosty i szybki sposób zaprogramować i zoptymalizować każdy z tych etapów. Dzięki temu przejście od jednego projektu do drugiego odbywa się błyskawicznie oraz eliminowane są czynności konieczne do dostosowania każdego urządzenia do bieżącej produkcji. Agregat liniowy do mebli stelażowych Agregat wielofunkcyjny do mebli skrzyniowych InfoTEC 3121 PRO PLUS w wersji XXL linia do produkcji elementów mebli stelażowych InfoTEC 3121 PRO PLUS M w wersji XL linia do produkcji mebli skrzyniowych/twardych

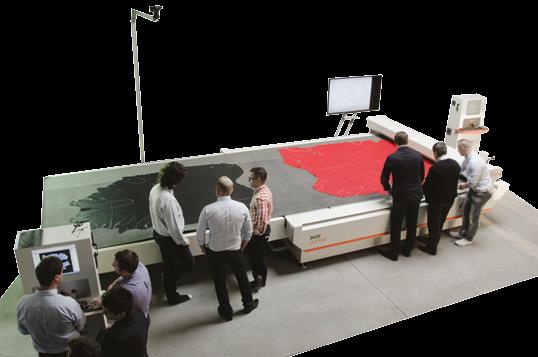

5 InfoTEC 3025 CS Automatyczna linia CNC do rozkroju Technologia i biznes! Jak precyzyjnie zmierzyć powierzchnie błamu skóry? Ile powstaje odpadów drogiego materiału jakim jest skóra podczas tradycyjnej produkcji? Sprawdź jak możesz zwiększyć dochodowość przedsiębiorstwa, kontaktując się z przedstwicielami InfoTEC CNC. Przybliżą Tobie jak łączy się technologia i biznes. Atrybuty w skrócie: Wysoka wydajność możliwość pracy na 3. polach roboczych jednocześnie Automatyczny system załadunku oraz rozładunku surowca Wysoko wydajny nóż elektryczny InfoTEC ULTRA CUT Przemysłowe zastosowanie bezawarynność podczas długotrwałej pracy pod dużymi obciążeniami Elastyczność produkcji możliwość rozkroju skóry, eko skóry, tekstyliów oraz kartonu falistego Wysokiej klasy podzespoły przemysłowy mechanizm paskowy na osiach X i Y prowadnice liniowe z wóżkami kulkowymi ze wstępnym napięciem Wysokoprzepustowy stół vaccum na polu roboczym energooszczędne źródło podciśnienia o łącznej mocy 15kW Optymalizacja podciśnienia inteligentny system sterujący próżnią - podciśnienie podąża za głowicą Możliwość automatycznego podawania materiału z roli System skanowania bałów skóry i wykrywania wad System wyświetlania elementów po rozkroju Fotodigitalizacja szblonów InfoTEC FOTOSCAN Monolityczna stalowa rama obrabiana w jednym mocowaniu Zaawansowany algorytm Nestingu prezentacja biznesowa w siedzibie InfoTEC CNC Seria C przeznaczona jest do wielu rodzajów skór naturalnych i ekologicznych Szybki i precyzyjny rozkrój eko skóry Cutter InfoTEC CNC może również służyć do produkcji opakowań na miarę Maksymalne wykorzystanie błamu skóry dzięki efektywnemu Nestingowi Wiele zastosowań i wiele braż Przykładowy rozkrój filcu

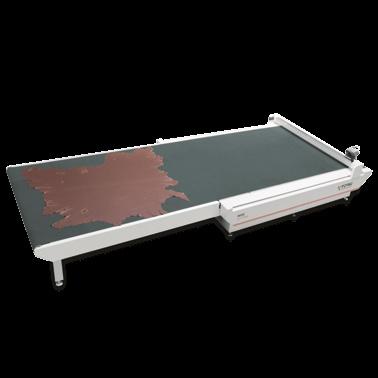

6 InfoTEC 3025 C XXL Oszczędność czasu i energi! Proces rozkroju skóry Ułożenie skóry na pierwszym stanowisku roboczym. Oznaczenie wad i skaz. Digitalizacja obrysu skóry za pomocą systemu VIDEO. Automatyczny rozkład elementów do rozkroju za pomocą oprogramowania CAM w zakresie zdigitalizowanego obszaru. Wykorzystanie technologii Nestnigu do ograniczenia odpadów. Przemieszczenie skóry do okna cięcia cuttera za pomocą taśmy transportowej (conveyor). Rozkrój surowca za pomocą wysokowydajnego noża elektrycznego z oscylacią na min.. W trakcie rozkroju operator przygotowuje następny błam skóry i powtarza pierwszy etap oznaczania skaz i digitalizacji. Przejazd rozciętych elementów na stanowisko odbiorcze z jednoczesnym przemieszczeniem się surowej partii skóry na pole robocze. Wyświetlenie rozkroju poszczególnych elementów za pomocą rzutnika elementów lub panelu LCD. Odbiór gotowego rozkroju zgodnie z kolejnością lub nazwą elementu. Wyliczenie wydajności dla przemysłowego cuttera CNC InfoTEC 3025 XXL Założenia: Tryb pracy - jedno zmianowa (8h/dziennie) Wydajność na godzinę: Wydajność na zmianę: Wydajność miesięczna: Wydajność roczna: 50 m m m m 2 *podane wartości maja charakter orientacyjny i zmieniają się w zależności od typu projektów wykonawczych Materiały możliwe do rozkoju na Cutterze InfoTEC CNC skóra naturalna eko skóra zamsz filc tkaniny naturalne tkaniny syntetyczne karton falisty i inne z systemem wyświetlania LCD elementów rozkroju Wideoskanowanie błamów skóry Elektryczny nóż oscylatacyjny do zastosowań przemysłowych InfoTEC FOTOSCAN - foto-digitalizacja szablonów/wykrojników Rozkrój skóry elektrycznym nożem o wysokiej oscyalcji /min. Opcjonalna kamera do wideo-pozycjonowania Oszczędność drogiego materiału dzięki zaawansowanemu Nestingowi

7 InfoTEC 3025 C Gwarancja jakości! Dane techniczne. Budowa centrum obróbczego Korpus przemysłowego plotera tnącego InfoTEC 3025 C oparty jest na monolitycznej stalowej ramie. Wysokiej jakości stal oraz mocne użebrowanie łoża zapewnia idealną sztywność oraz wysoki współczynnik wytrzymałości podczas długotrwałych obciążeń w trakcie pracy. Ponadto, cała rama obrabiana jest z jednego zamocowania na wielkoformatowym centrum obróbczym CNC. Gwarantuje to prawidłowe przygotowanie płaszczyzn, pod montaż elementów ruchu liniowego, z maksymalną precyzją. W efekcie stosowanych przez InfoTEC CNC technologii produkcji łoża maszyny otrzymujemy solidną i o ściśle dokładnych parametrach podstawę. Do osiągnięcia dużej dynamiki pracy maszyny, InfoTEC, stosuje energooszczędne napędy serwo AC, kontrolowane przez sterownik cyfrowy, w klasie sprawności EFF1. Zapewnia to wysokie prędkości robocze urządzenia przy zachowaniu doskonałej jakości obróbki. Napędy AC serwo pracują w połączeniu ze sterownikami w układzie zamkniętej pętli, stąd cały proces obróbki jest płynny i bezawaryjny. Brama maszyny wraz z osprzętem porusza się wzdłuż osi X i Y za pośrednictwem mechanizmu paskowego. Natomiast do przeniesienia napędu między serwo silnikiem a mechanizmem wykorzystywana jest precyzyjna bezluzowa jednostopniowa przekładnia planetarna. Takie rozwiązanie zapewnia duże wartości przyśpieszeń i prędkości cięcia. Napęd w osi Z (przesuw pionowy), gdzie szczególną rolę odgrywa precyzja pozycjonowania, realizowany jest za pomocą śruby kulowej z nakrętką i z napięciem wstępnym. Dane techniczne InfoTEC 3025 C XL Wymiary stołu roboczego: 300x2500mm Skok głowicy: 50mm Noż elektryczny z dociskiem: oscylacji na min. Mocna i stabilna rama Aluminiowy stół vaccum: składający się sieci kanalików równomiernie rozprowadzające podciśnienie Mechanika 3D: napędy liniowe oparte na prowadnicach i wózkach kulkowych firmy BOSCH Rexroth Star, przeniesienie napędu w osi X i Y za pomocą mechanizmu paskowego Serwo napędy AC we wszystkich osiach Taśmowy stół podawczy połączony z polem roboczym Umocowanie materiału za pomocą podciśnienia: pompy vaccum o łącznej mocy 15kW o niskim poboże prądu Automatyczne skanowanie obrysu błamu skóry z wykrywaniem wad Panel sterujący wraz z komputerm Innowacyjny system sterowania z intuicyjną obsługą Najnowsze oprogramowanie CAD/CAM z zaawansowanym algorytmem Nesingu render projektu stanowisko do video-digitalizacji połączone z polem rozkroju Sztywna brama maszyny wraz z przemysłowymi podzespołami Opcjonalny centralny system vaccum firmy Becker Aluminiowy stół z wysokim przepływem podciśnienia - vaccum

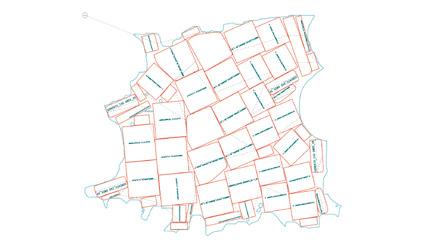

8 InfoTEC FOTOSCAN Foto-digitalizacja szablonów Kompleksowy system dla krojowni InfoTEC CS Nesting Niezbędny element w wydajnej produkcji! Cel Nestingu: Opracowany przez InfoTEC CNC system Digitalizacji elementów polega na FOTO skanowaniu szablonów i przekształcenie ich - w bezposredni sposób, na wektory (np. na.dxf). Zastosowanie tego rozwiazania skraca cały proces projektowania oraz eliminuje czynnosc recznego wprowadzania danych i rysowania wzorów w programie graficznym. Rozwiązanie to stanowi idealne uzpełnie przemysłowego plotera tnącego, dając kompaktową linię do rozkroju skór i tekstyliów InfoTEC 3025 CS. Rozłożenie szablonu Skanowanie za pomocą aparatu o dużej rozdzielczości Implmementacja skanu szablonu do programu Analiza rzutu przez wysokowydajny algorytm program Wprowadzenie ew. korekty zniekształceń optycznych Przekształcenie szablonu na cyfrową wersję Eksport do programu sterującego CAM Celem nestingu jest osiągnięcie możliwie najwyższego stopnia rozmieszczenia zadanych, różnorodnych elementów na przygotowanym materiale. Części o różnej geometrii układane są na przygotowanym materiale w sposób zapewniający maksymalną wydajność (ograniczając odpady). Optymalizacja bierze pod uwagę drogi dojazdów i odjazdów, kolejności obróbek jak również optymalizuje cięcie Nazwa programu Czas cięcia Materiał Ilość przebić Liczba powtórzeń 150 Wymiary Arkusza [mm] 00:21:33 Długość cięcia [m] SKORA Uzysk % netto 79 Programista 1 Uzycie X/Y [mm] 2797 X 2402 X % user x oprogramowanie CAD/CAM: bardzo szybkie generowanie rezultatów nestingu, automatyczny import plików dxf z automatycznym dopisaniem obróbek, możliwość manualnego edytowania wyników nestingu, wyliczanie ilości potrzebnych materiałów, raporty, automatyczne generowanie kodów cnc bez ręcznego dopisywania ścieżek, możliwość specyficznych ustawień programu i dopasowanie ich do możliwości i indywidualnych parametrów danego projektu,
