5 osiowe synchronizowane centrum obróbcze.

Wielkość: px

Rozpocząć pokaz od strony:

Download "5 osiowe synchronizowane centrum obróbcze."

Łukasz Jarosz
8 lat temu
Przeglądów:

2 PLOTERY EM Axis 5 osiowe synchronizowane centrum obróbcze. Konfiguracja: 1) Włoskie wrzeciono HSD 2) OSAI kontroler 3) Tajwańskie prowadnice liniowe 4) YASKAWA serwo 5) Falownik DELTA 7) Przekładnia zębata mar-tools@mar-tools.pl Sklep on-line:

prowadnice liniowe 4) YASKAWA serwo 5) Falownik DELTA 7) Przekładnia zębata 2

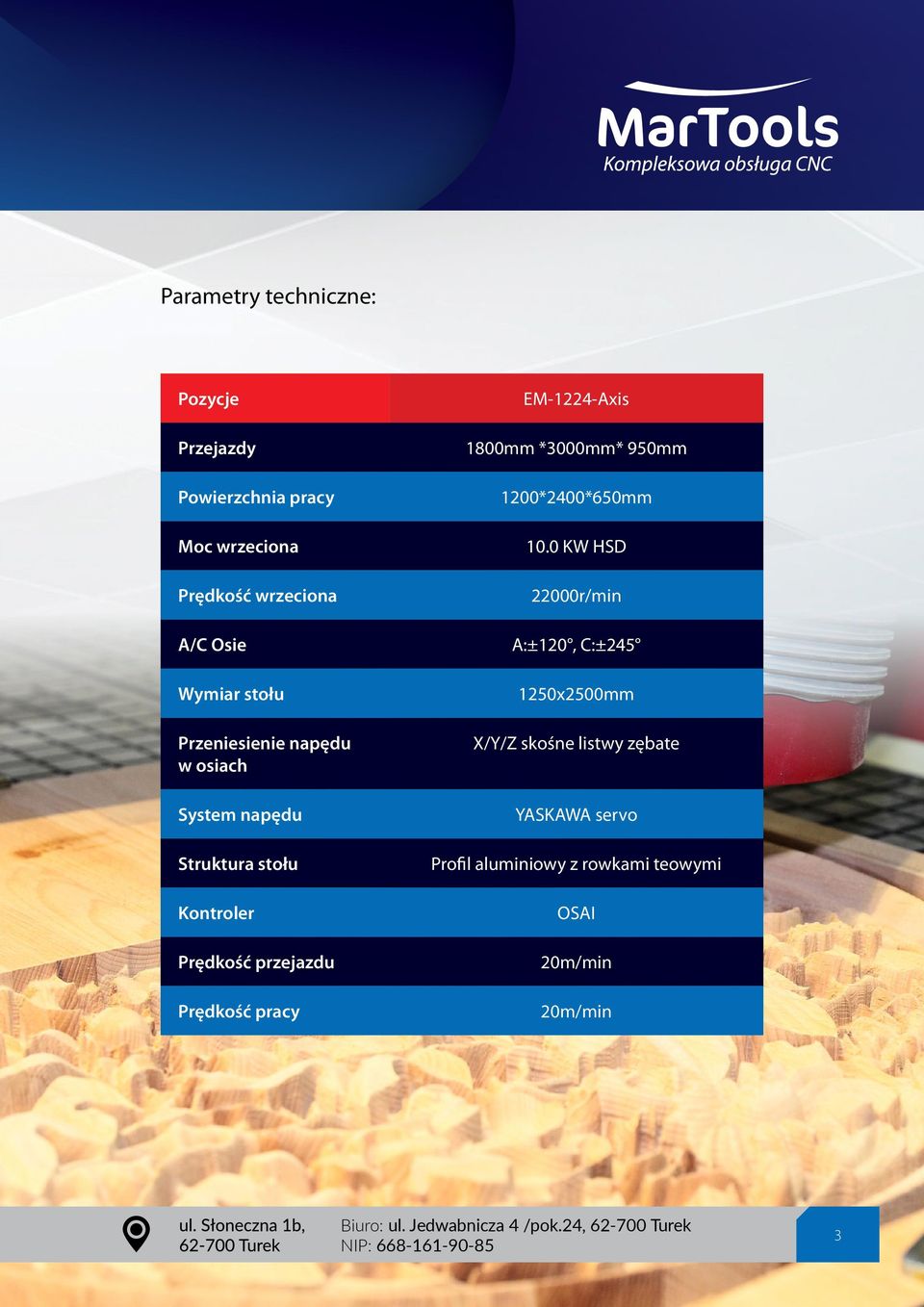

3 Parametry techniczne: Pozycje Przejazdy Powierzchnia pracy Moc wrzeciona Prędkość wrzeciona A/C Osie Wymiar stołu Przeniesienie napędu w osiach System napędu Struktura stołu Kontroler Prędkość przejazdu Prędkość pracy EM-1224-Axis 1800mm *3000mm* 950mm 1200*2400*650mm 10.0 KW HSD 22000r/min A:±120, C:± x2500mm X/Y/Z skośne listwy zębate YASKAWA servo Profil aluminiowy z rowkami teowymi OSAI 20m/min 20m/min Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

1800mm *3000mm* 950mm 1200*2400*650mm 10.

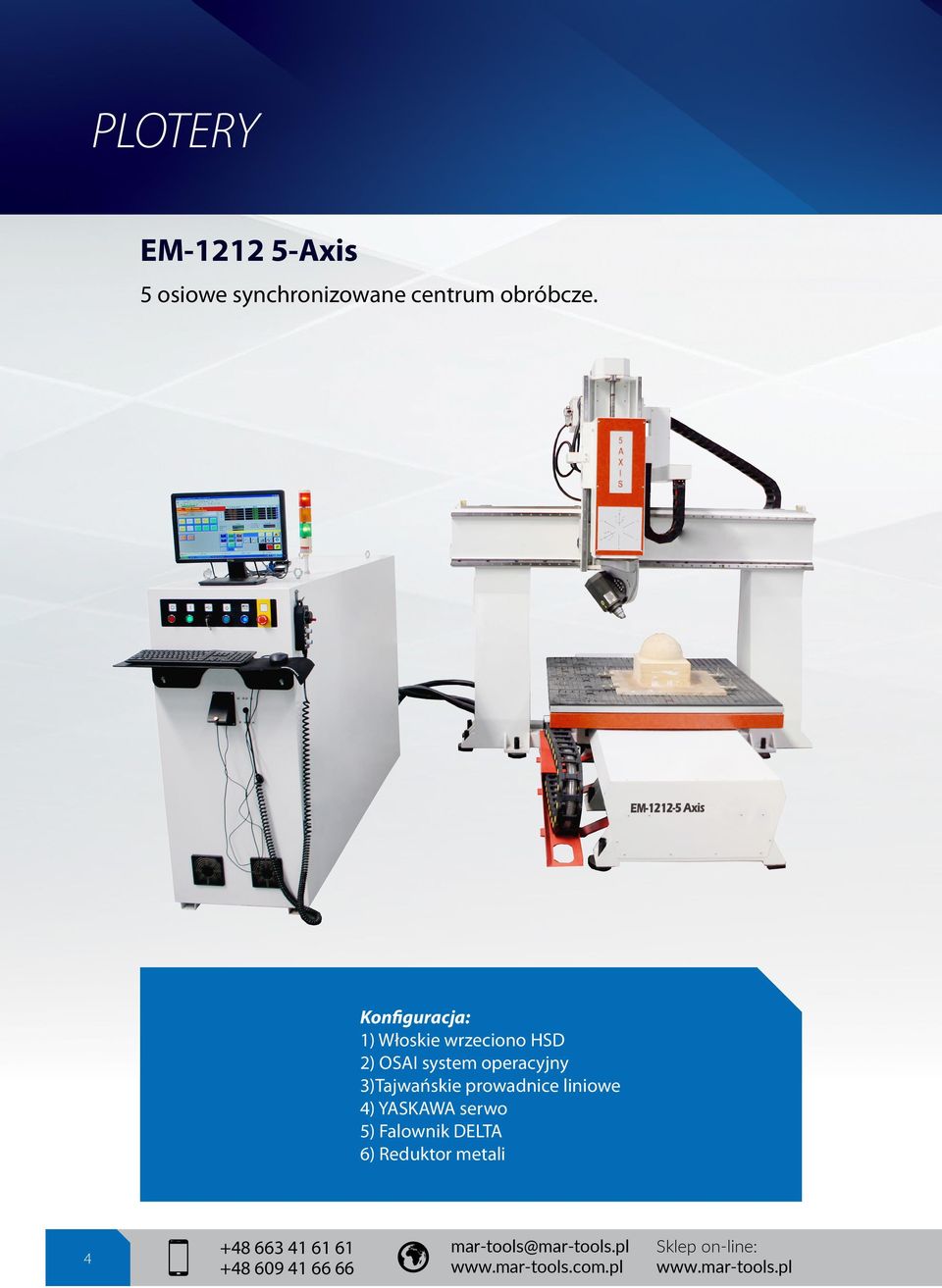

4 PLOTERY EM Axis 5 osiowe synchronizowane centrum obróbcze. Konfiguracja: 1) Włoskie wrzeciono HSD 2) OSAI system operacyjny 3)Tajwańskie prowadnice liniowe 4) YASKAWA serwo 5) Falownik DELTA 6) Reduktor metali mar-tools@mar-tools.pl Sklep on-line:

prowadnice liniowe 4) YASKAWA serwo 5) Falownik DELTA 6) Reduktor metali 4 +48

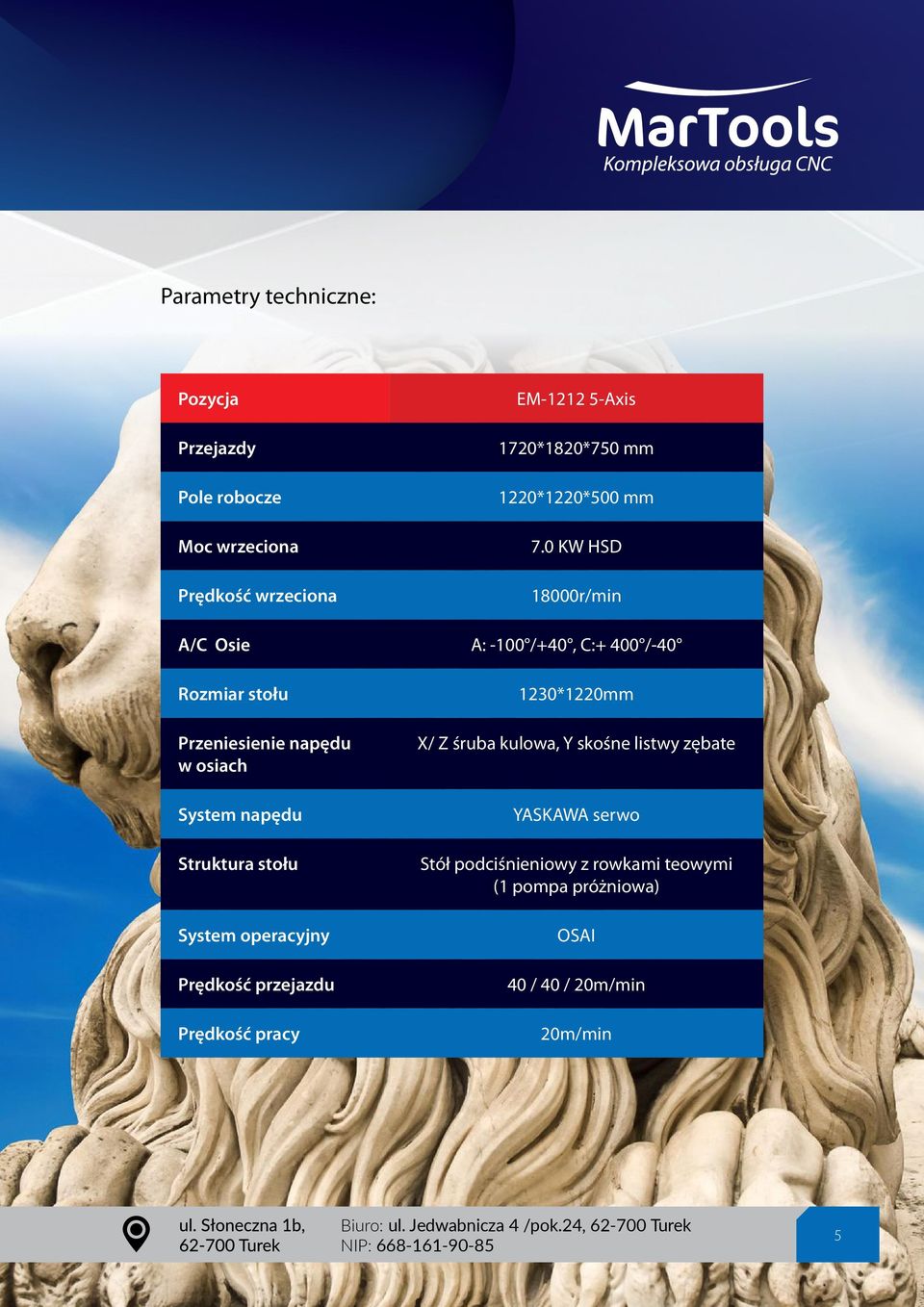

5 Parametry techniczne: Pozycja Przejazdy Pole robocze Moc wrzeciona Prędkość wrzeciona EM Axis 1720*1820*750 mm 1220*1220*500 mm 7.0 KW HSD 18000r/min A/C Osie A: -100 /+40, C:+ 400 /-40 Rozmiar stołu Przeniesienie napędu w osiach System napędu Struktura stołu System operacyjny Prędkość przejazdu Prędkość pracy 1230*1220mm X/ Z śruba kulowa, Y skośne listwy zębate YASKAWA serwo Stół podciśnieniowy z rowkami teowymi (1 pompa próżniowa) OSAI 40 / 40 / 20m/min 20m/min Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

System operacyjny Prędkość przejazdu Prędkość pracy 1230*1220mm X/ Z śruba kulowa, Y skośne listwy zębate YASKAWA serwo Stół

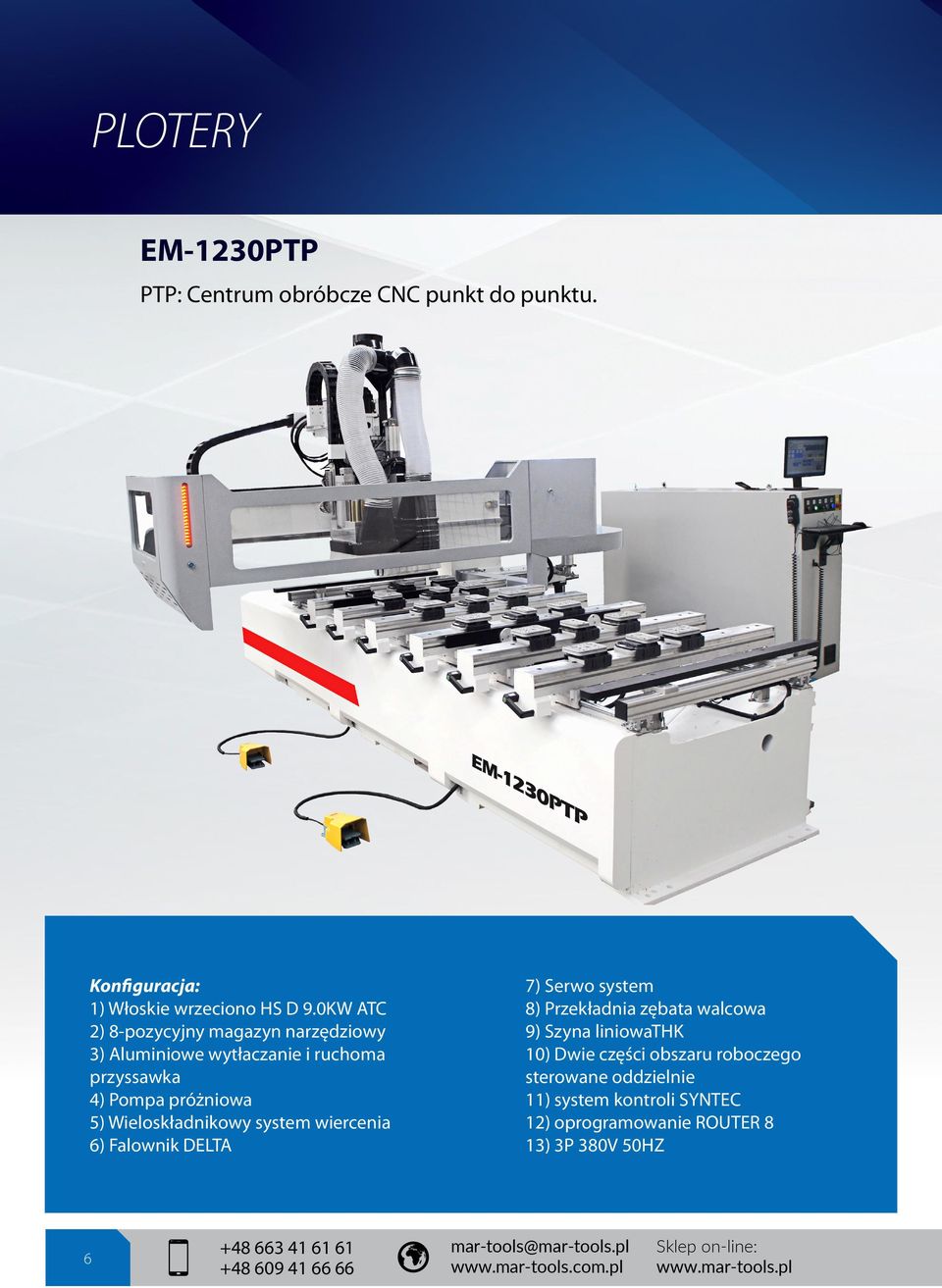

6 PLOTERY EM-1230PTP PTP: Centrum obróbcze CNC punkt do punktu. Konfiguracja: 1) Włoskie wrzeciono HS D 9.0KW ATC 2) 8-pozycyjny magazyn narzędziowy 3) Aluminiowe wytłaczanie i ruchoma przyssawka 4) Pompa próżniowa 5) Wieloskładnikowy system wiercenia 6) Falownik DELTA 7) Serwo system 8) Przekładnia zębata walcowa 9) Szyna liniowathk 10) Dwie części obszaru roboczego sterowane oddzielnie 11) system kontroli SYNTEC 12) oprogramowanie ROUTER 8 13) 3P 380V 50HZ mar-tools@mar-tools.pl Sklep on-line:

wiercenia 6) Falownik DELTA 7) Serwo system 8) Przekładnia zębata walcowa 9) Szyna liniowathk 10) Dwie części obszaru roboczego sterowane

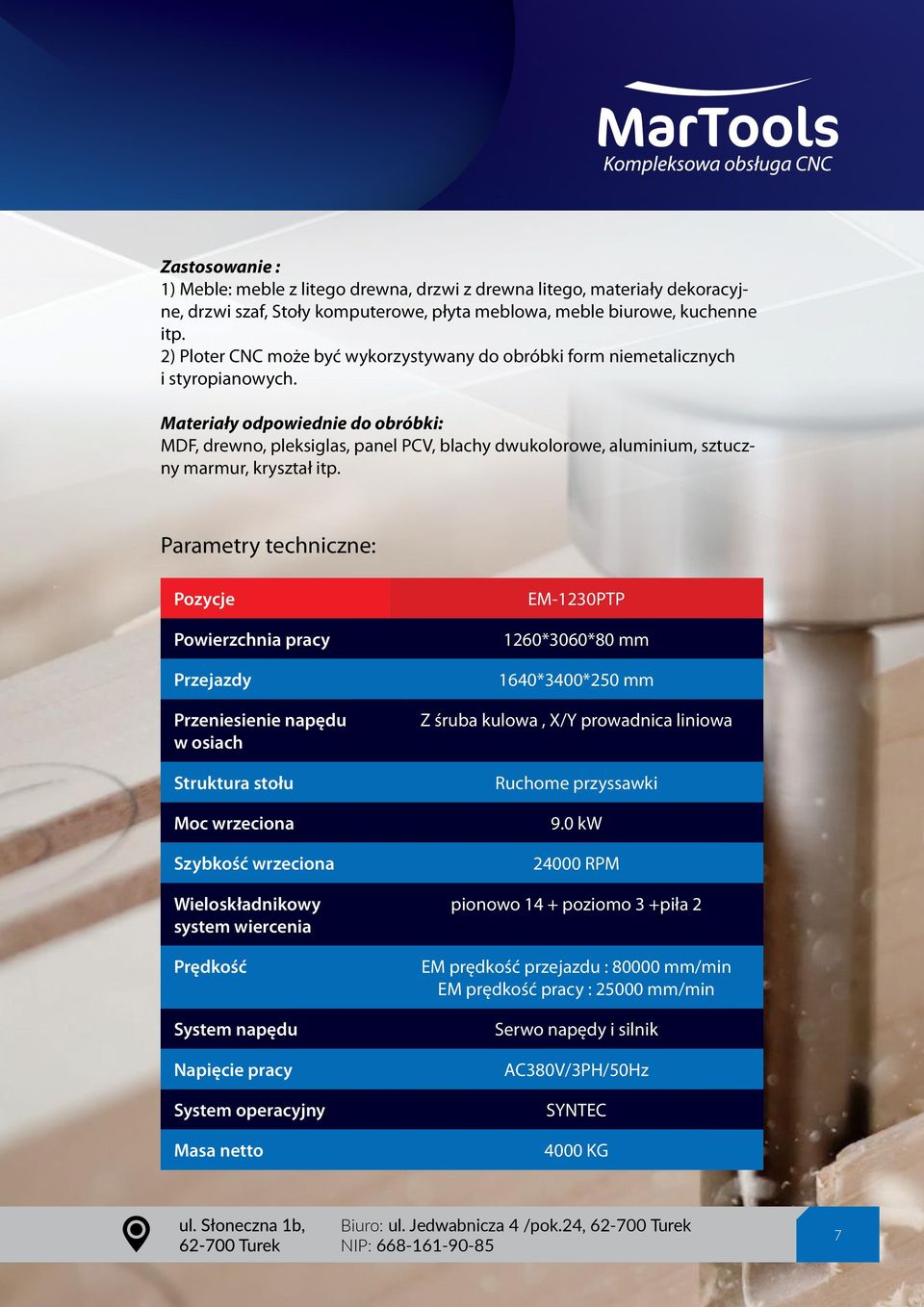

7 Zastosowanie : 1) Meble: meble z litego drewna, drzwi z drewna litego, materiały dekoracyjne, drzwi szaf, Stoły komputerowe, płyta meblowa, meble biurowe, kuchenne itp. 2) Ploter CNC może być wykorzystywany do obróbki form niemetalicznych i styropianowych. Materiały odpowiednie do obróbki: MDF, drewno, pleksiglas, panel PCV, blachy dwukolorowe, aluminium, sztuczny marmur, kryształ itp. Parametry techniczne: Pozycje Powierzchnia pracy Przejazdy Przeniesienie napędu w osiach Struktura stołu Moc wrzeciona Szybkość wrzeciona Wieloskładnikowy system wiercenia Prędkość System napędu Napięcie pracy System operacyjny Masa netto EM-1230PTP 1260*3060*80 mm 1640*3400*250 mm Z śruba kulowa, X/Y prowadnica liniowa Ruchome przyssawki 9.0 kw RPM pionowo 14 + poziomo 3 +piła 2 EM prędkość przejazdu : mm/min EM prędkość pracy : mm/min Serwo napędy i silnik AC380V/3PH/50Hz SYNTEC 4000 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

Materiały odpowiednie do obróbki: MDF, drewno, pleksiglas, panel PCV, blachy dwukolorowe, aluminium, sztuczny marmur, kryształ itp.

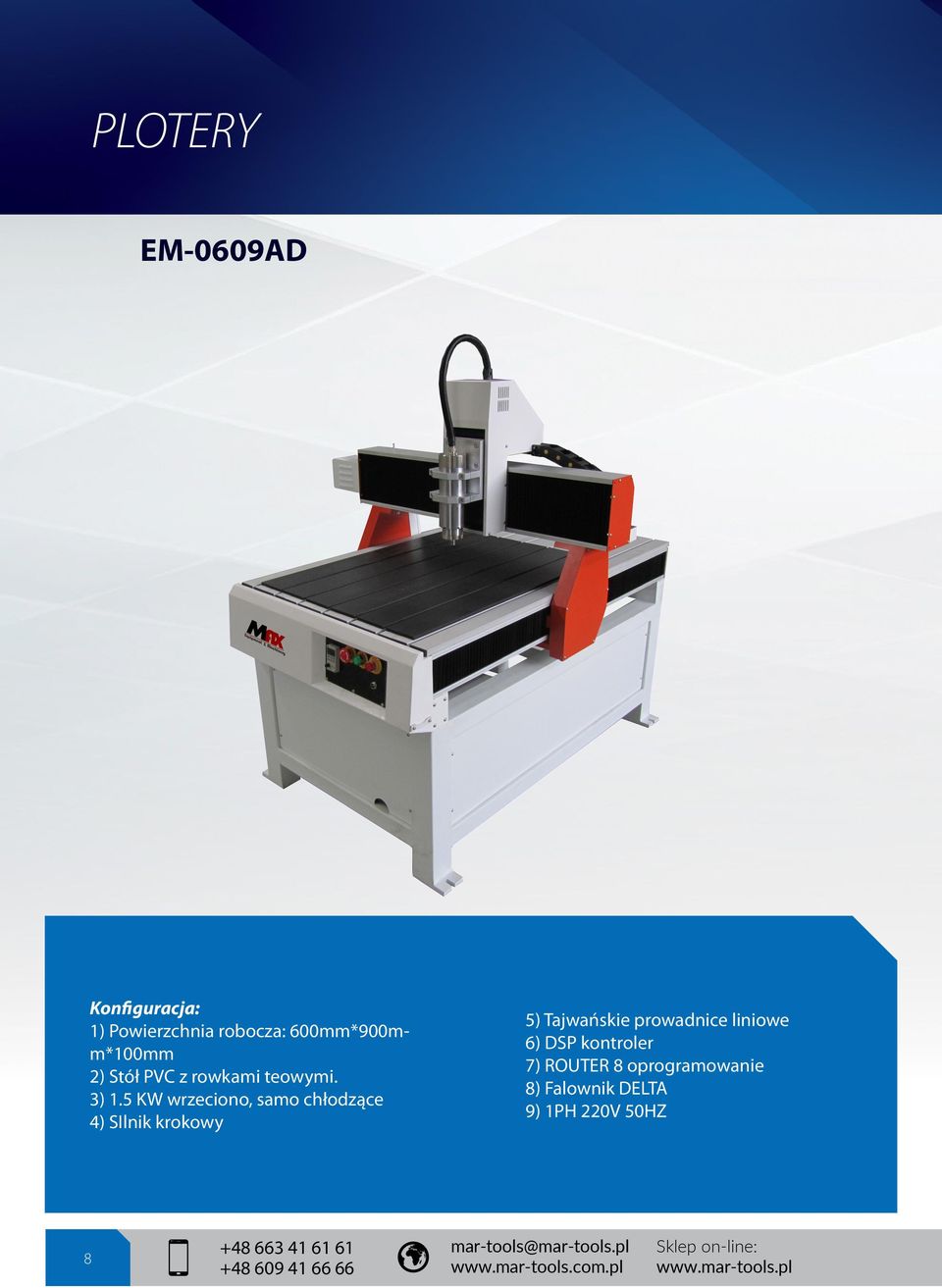

8 PLOTERY EM-0609AD Konfiguracja: 1) Powierzchnia robocza: 600mm*900mm*100mm 2) Stół PVC z rowkami teowymi. 3) 1.5 KW wrzeciono, samo chłodzące 4) SIlnik krokowy 5) Tajwańskie prowadnice liniowe 6) DSP kontroler 7) ROUTER 8 oprogramowanie 8) Falownik DELTA 9) 1PH 220V 50HZ mar-tools@mar-tools.pl Sklep on-line:

5 KW wrzeciono, samo chłodzące 4) SIlnik krokowy 5) Tajwańskie prowadnice liniowe 6) DSP

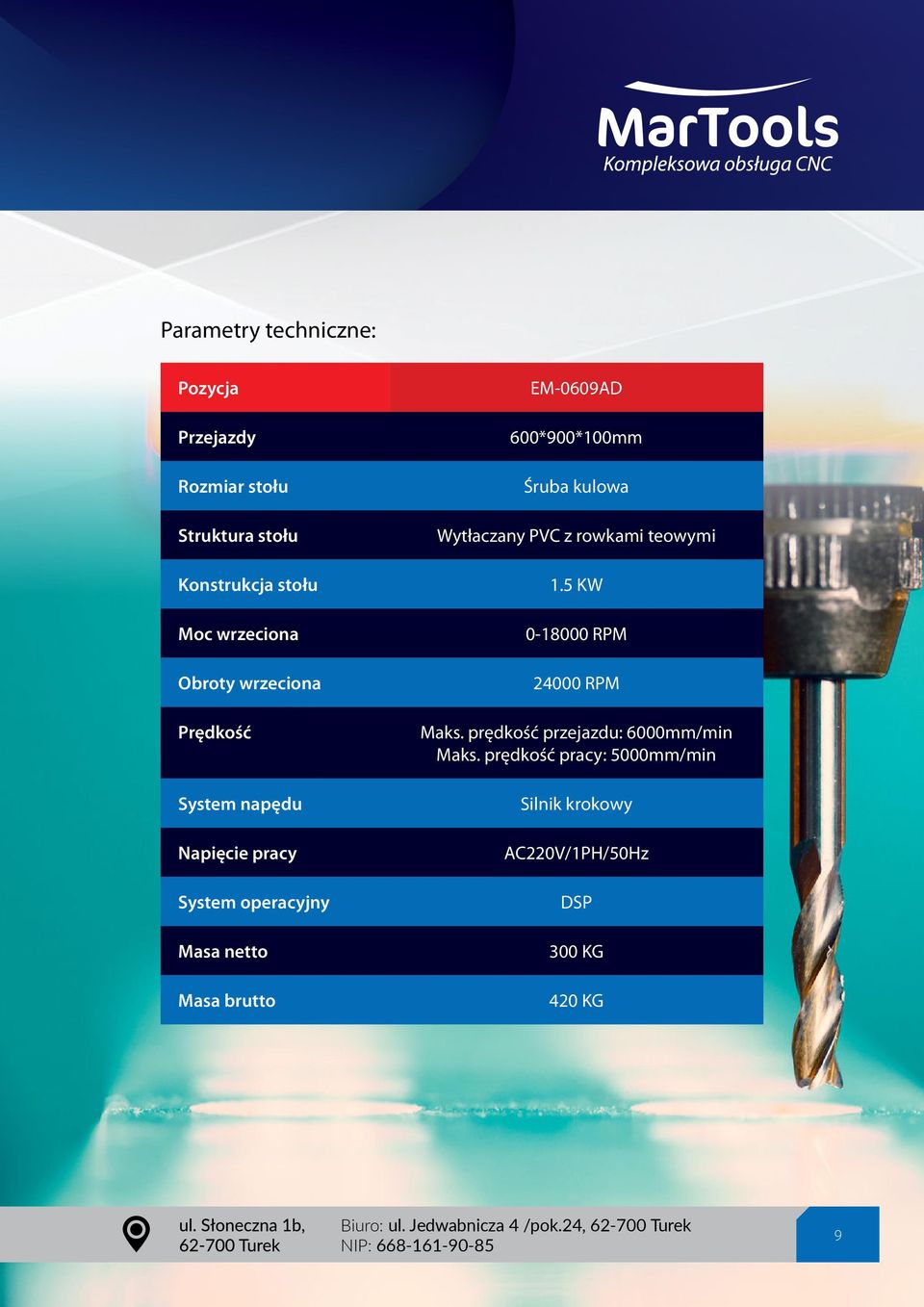

9 Parametry techniczne: Pozycja Przejazdy Rozmiar stołu Struktura stołu Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość System napędu Napięcie pracy System operacyjny Masa netto Masa brutto EM-0609AD 600*900*100mm Śruba kulowa Wytłaczany PVC z rowkami teowymi 1.5 KW RPM RPM Maks. prędkość przejazdu: 6000mm/min Maks. prędkość pracy: 5000mm/min Silnik krokowy AC220V/1PH/50Hz DSP 300 KG 420 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

Wytłaczany PVC z rowkami teowymi 1.5 KW 0-18000 RPM 24000 RPM Maks. prędkość przejazdu: 6000mm/min Maks.

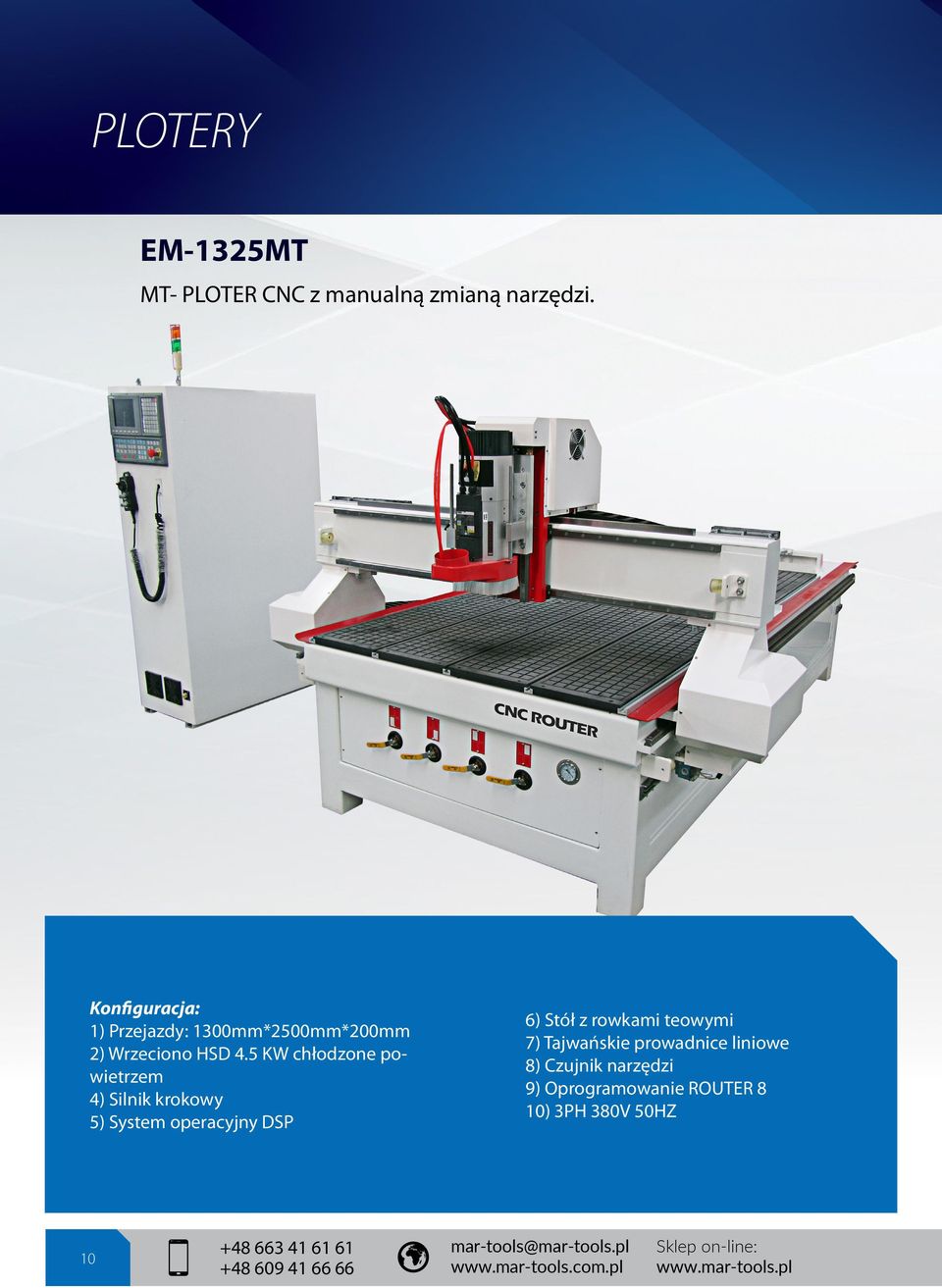

10 PLOTERY EM-1325MT MT- PLOTER CNC z manualną zmianą narzędzi. Konfiguracja: 1) Przejazdy: 1300mm*2500mm*200mm 2) Wrzeciono HSD 4.5 KW chłodzone powietrzem 4) Silnik krokowy 5) System operacyjny DSP 6) Stół z rowkami teowymi 7) Tajwańskie prowadnice liniowe 8) Czujnik narzędzi 9) Oprogramowanie ROUTER 8 10) 3PH 380V 50HZ mar-tools@mar-tools.pl Sklep on-line:

5 KW chłodzone powietrzem 4) Silnik krokowy 5) System operacyjny DSP 6) Stół z rowkami teowymi 7) Tajwańskie

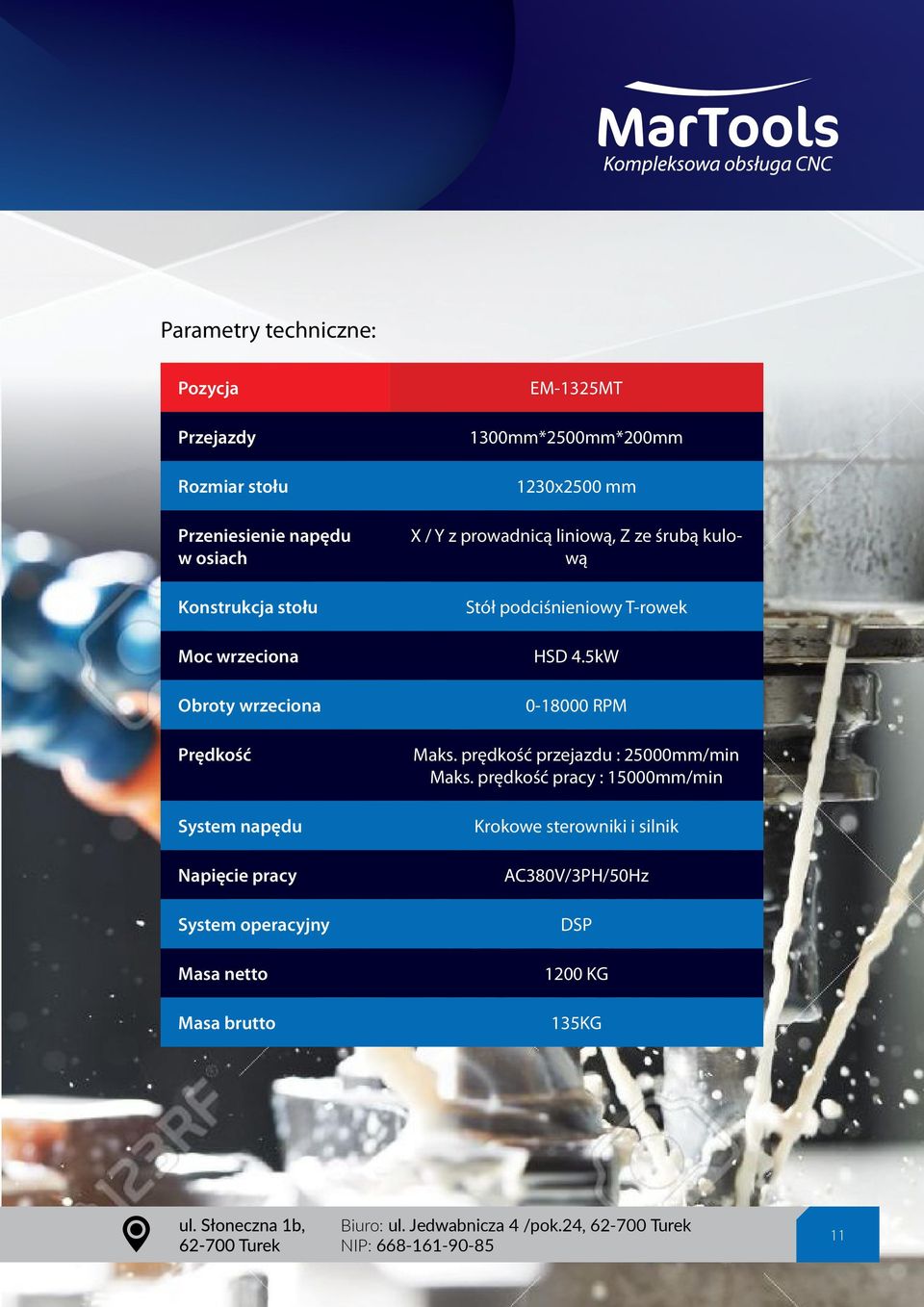

11 Parametry techniczne: Pozycja Przejazdy Rozmiar stołu Przeniesienie napędu w osiach Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość System napędu Napięcie pracy System operacyjny Masa netto Masa brutto EM-1325MT 1300mm*2500mm*200mm 1230x2500 mm X / Y z prowadnicą liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 4.5kW RPM Maks. prędkość przejazdu : 25000mm/min Maks. prędkość pracy : 15000mm/min Krokowe sterowniki i silnik AC380V/3PH/50Hz DSP 1200 KG 135KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

prowadnicą liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 4.5kW 0-18000 RPM Maks. prędkość przejazdu : 25000mm/min Maks.

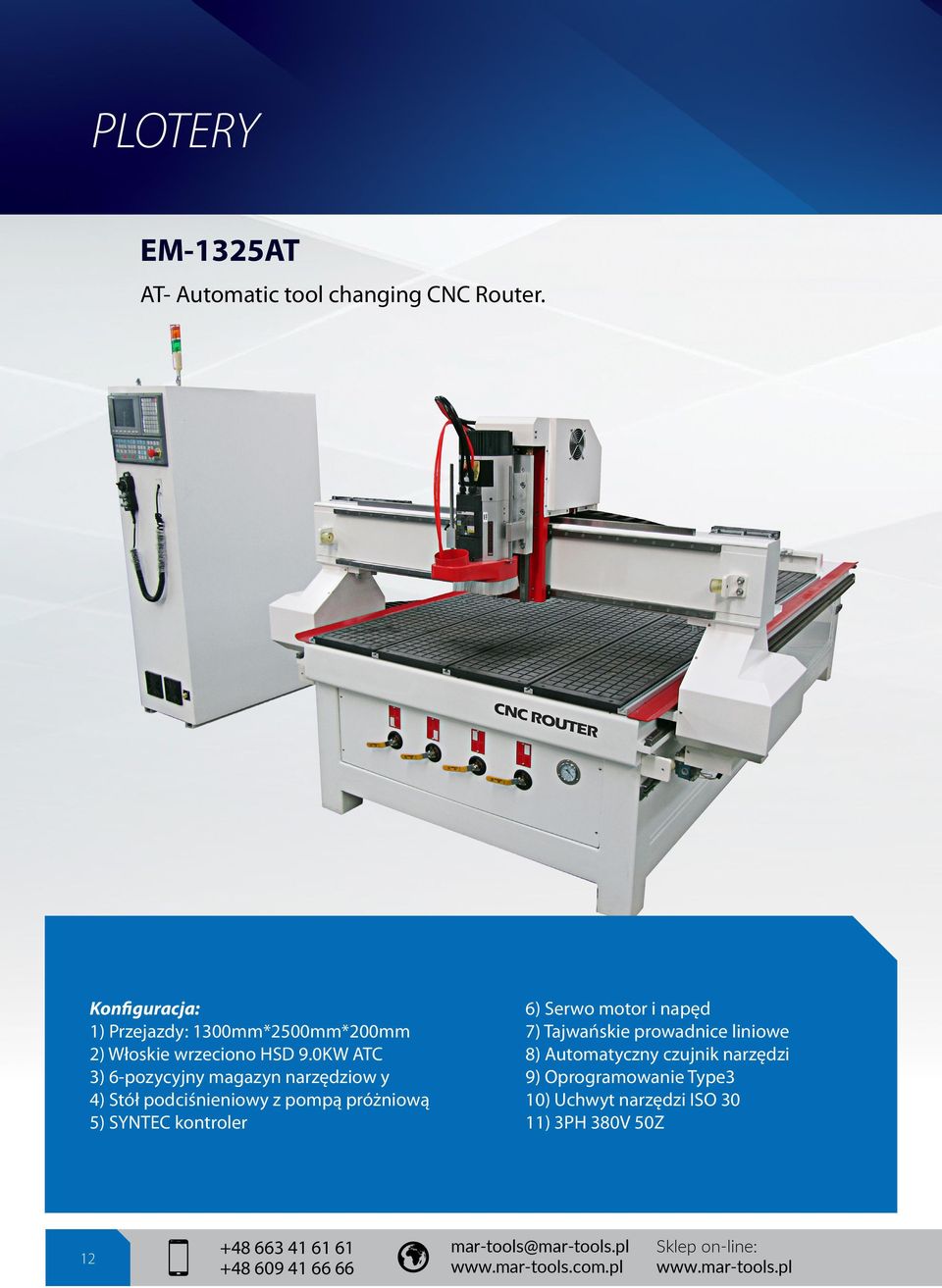

12 PLOTERY EM-1325AT AT- Automatic tool changing CNC Router. Konfiguracja: 1) Przejazdy: 1300mm*2500mm*200mm 2) Włoskie wrzeciono HSD 9.0KW ATC 3) 6-pozycyjny magazyn narzędziow y 4) Stół podciśnieniowy z pompą próżniową 5) SYNTEC kontroler 6) Serwo motor i napęd 7) Tajwańskie prowadnice liniowe 8) Automatyczny czujnik narzędzi 9) Oprogramowanie Type3 10) Uchwyt narzędzi ISO 30 11) 3PH 380V 50Z mar-tools@mar-tools.pl Sklep on-line:

0KW ATC 3) 6-pozycyjny magazyn narzędziow y 4) Stół podciśnieniowy z pompą próżniową 5) SYNTEC kontroler 6) Serwo motor i

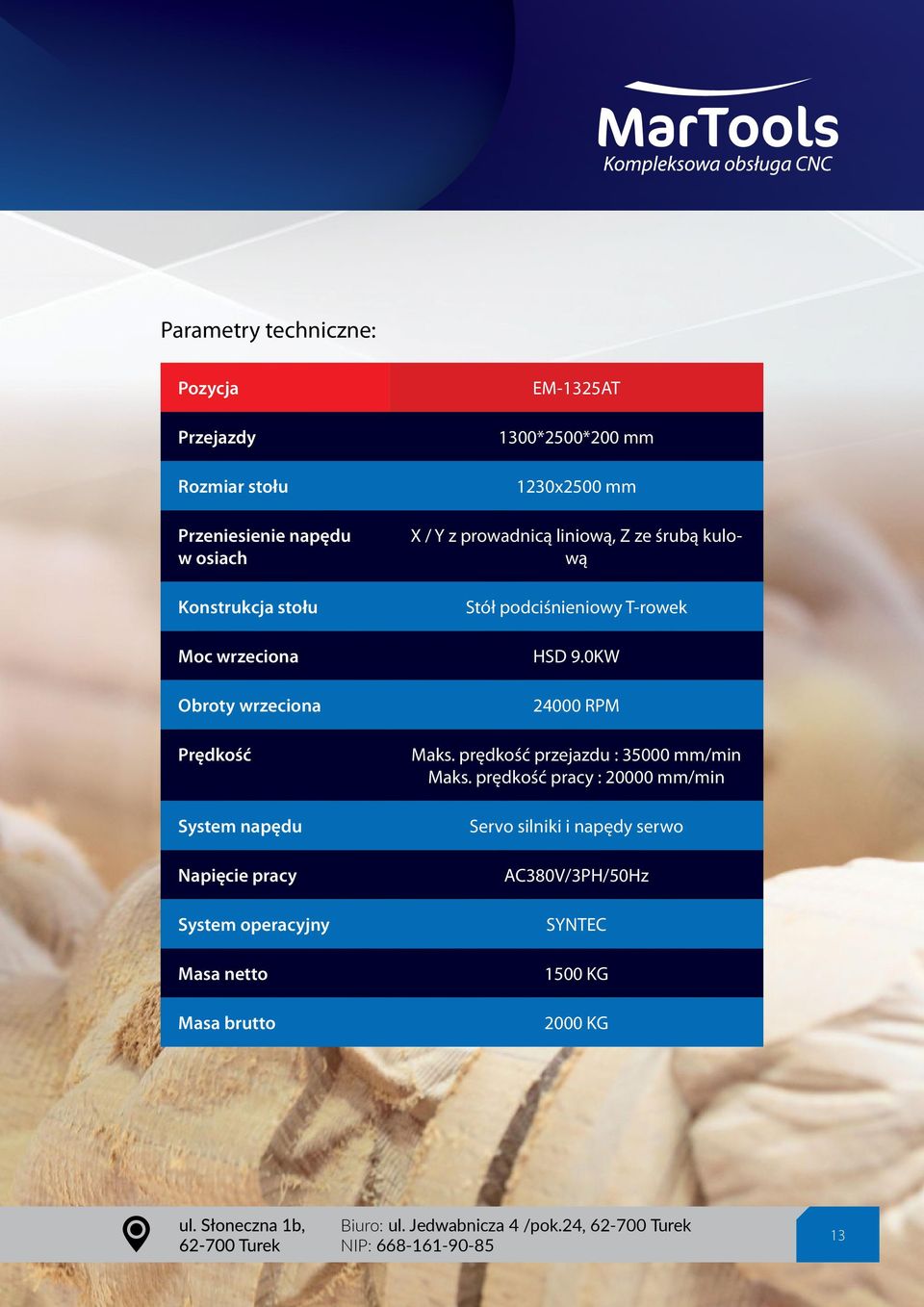

13 Parametry techniczne: Pozycja Przejazdy Rozmiar stołu Przeniesienie napędu w osiach Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość System napędu Napięcie pracy System operacyjny Masa netto Masa brutto EM-1325AT 1300*2500*200 mm 1230x2500 mm X / Y z prowadnicą liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 9.0KW RPM Maks. prędkość przejazdu : mm/min Maks. prędkość pracy : mm/min Servo silniki i napędy serwo AC380V/3PH/50Hz SYNTEC 1500 KG 2000 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 9.0KW 24000 RPM Maks. prędkość przejazdu : 35000 mm/min Maks.

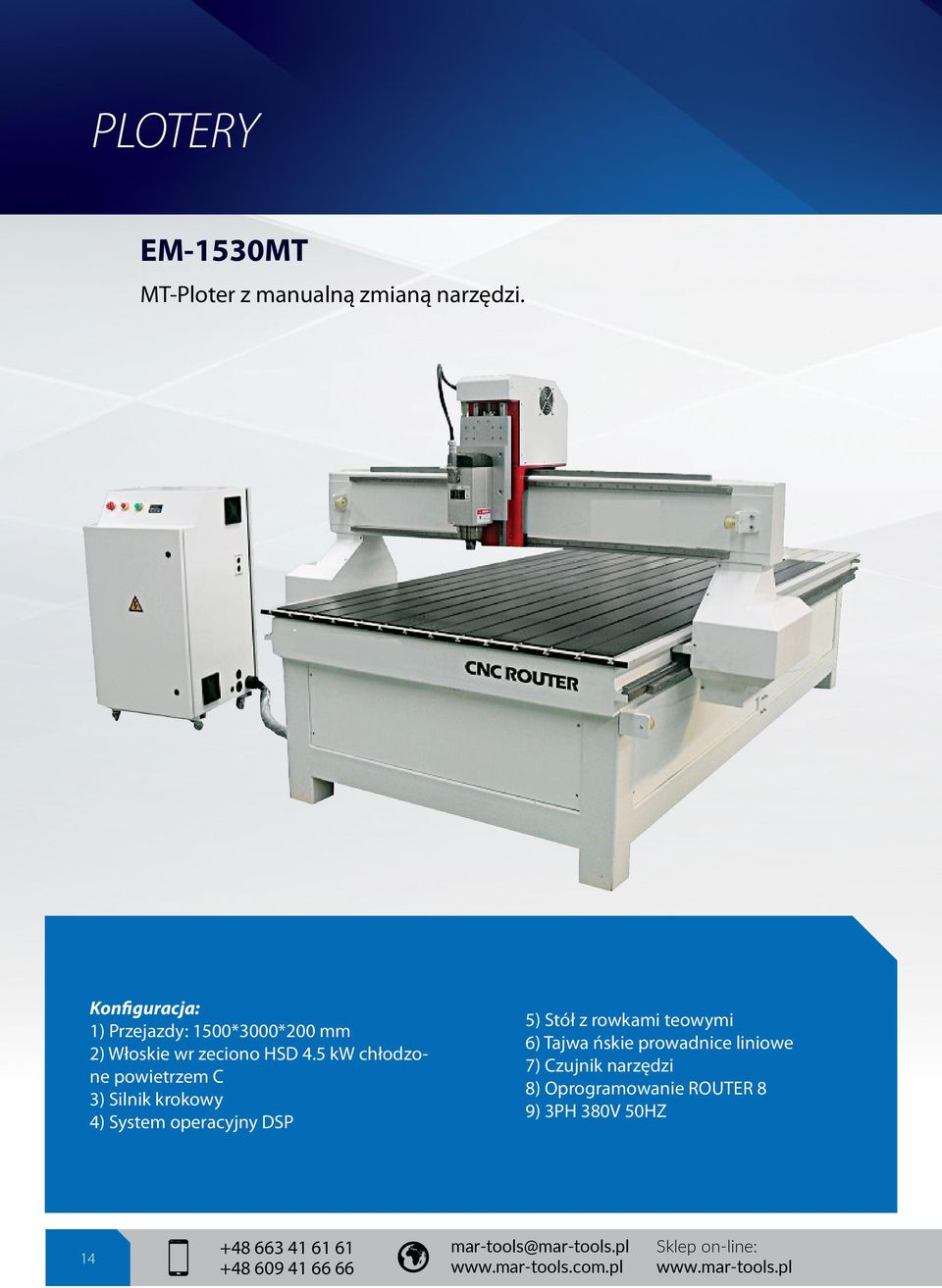

14 PLOTERY EM-1530MT MT-Ploter z manualną zmianą narzędzi. Konfiguracja: 1) Przejazdy: 1500*3000*200 mm 2) Włoskie wr zeciono HSD 4.5 kw chłodzone powietrzem C 3) Silnik krokowy 4) System operacyjny DSP 5) Stół z rowkami teowymi 6) Tajwa ńskie prowadnice liniowe 7) Czujnik narzędzi 8) Oprogramowanie ROUTER 8 9) 3PH 380V 50HZ mar-tools@mar-tools.pl Sklep on-line:

5 kw chłodzone powietrzem C 3) Silnik krokowy 4) System operacyjny DSP 5) Stół z rowkami teowymi 6) Tajwa

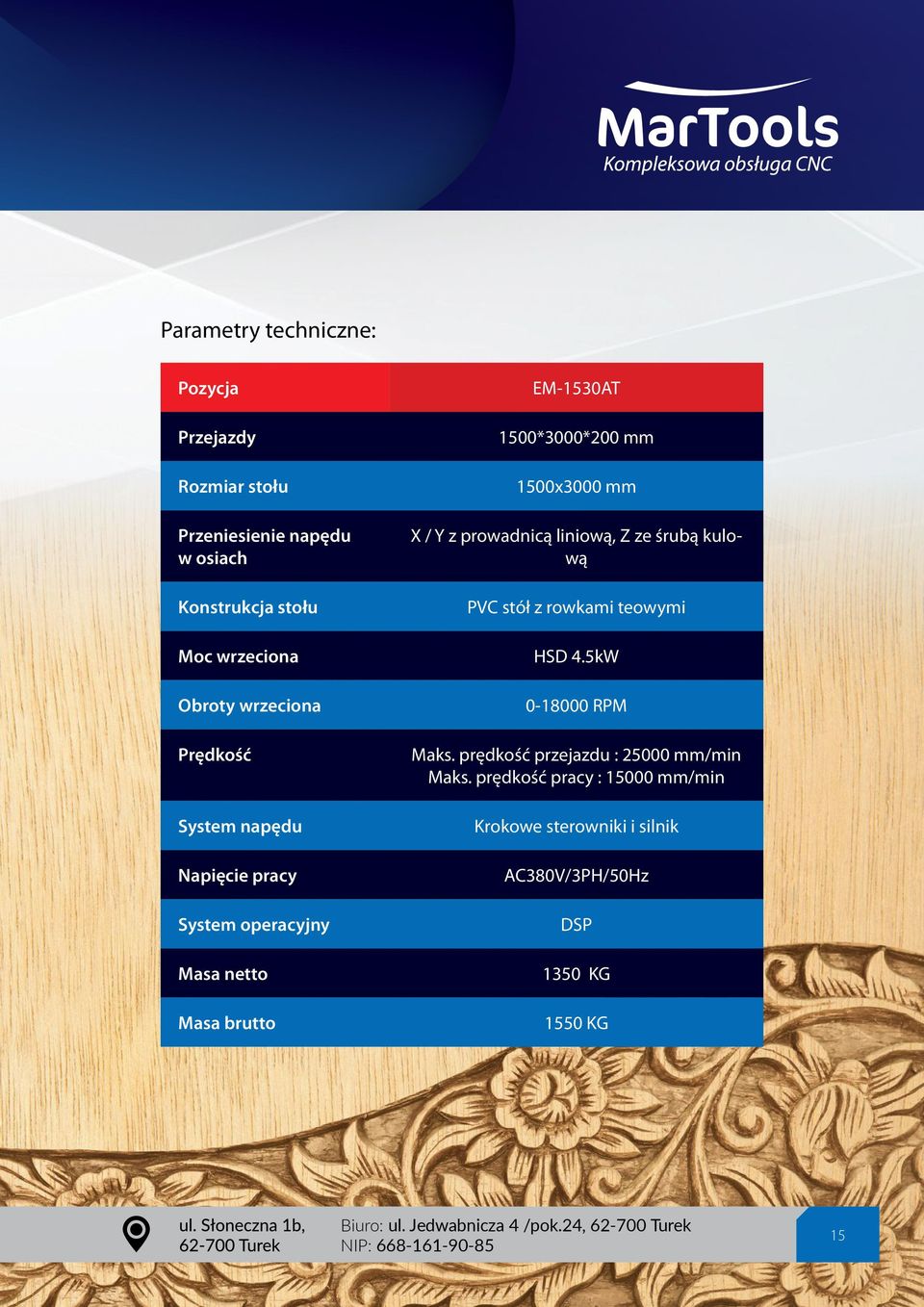

15 Parametry techniczne: Pozycja EM-1530AT Przejazdy 1500*3000*200 mm Rozmiar stołu 1500x3000 mm Przeniesienie napędu w osiach Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość X / Y z prowadnicą liniową, Z ze śrubą kulową PVC stół z rowkami teowymi HSD 4.5kW RPM Maks. prędkość przejazdu : mm/min Maks. prędkość pracy : mm/min System napędu Krokowe sterowniki i silnik Napięcie pracy AC380V/3PH/50Hz System operacyjny DSP Masa netto 1350 KG Masa brutto 1550 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

5kW 0-18000 RPM Maks. prędkość przejazdu : 25000 mm/min Maks.

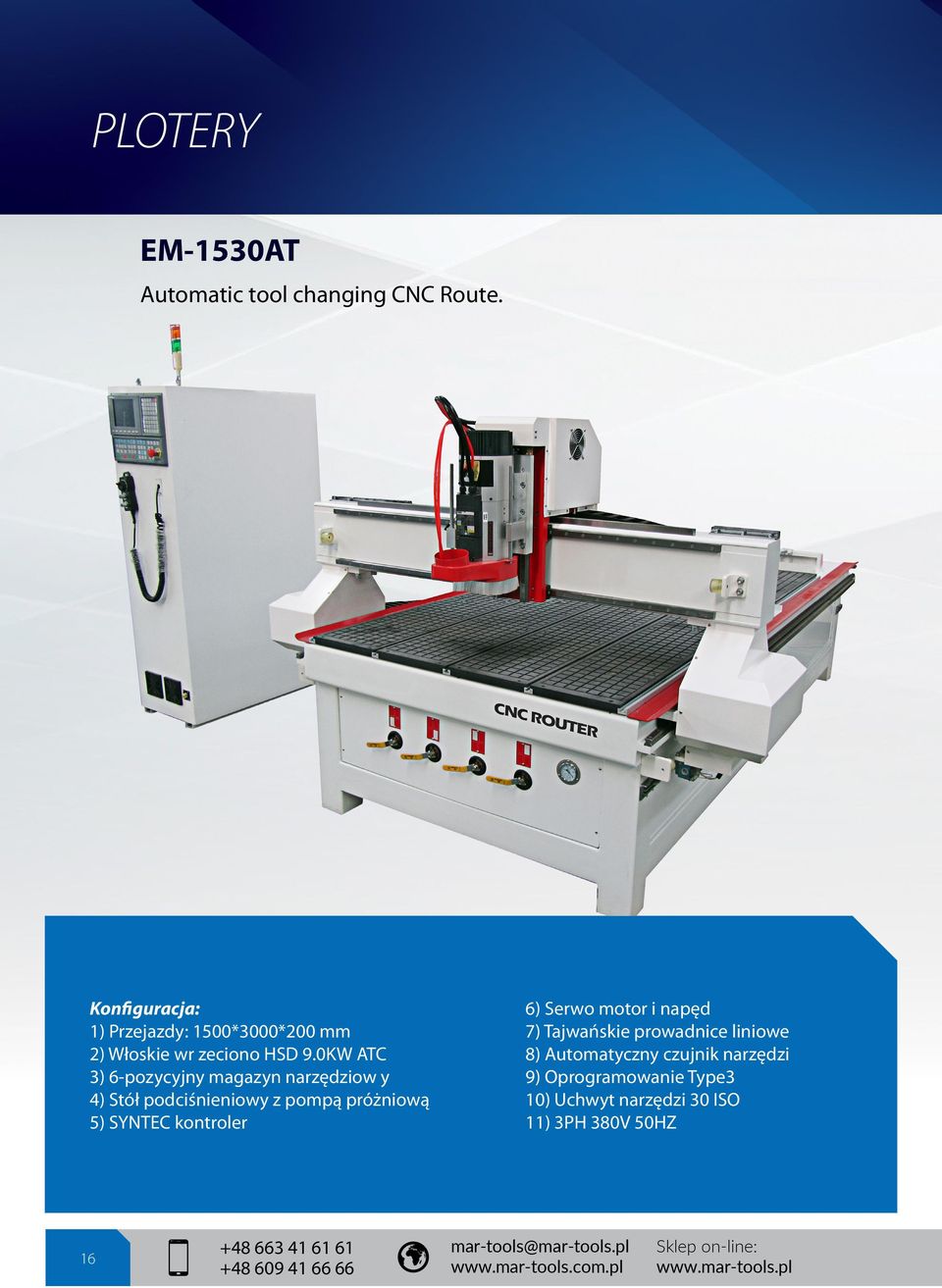

16 PLOTERY EM-1530AT Automatic tool changing CNC Route. Konfiguracja: 1) Przejazdy: 1500*3000*200 mm 2) Włoskie wr zeciono HSD 9.0KW ATC 3) 6-pozycyjny magazyn narzędziow y 4) Stół podciśnieniowy z pompą próżniową 5) SYNTEC kontroler 6) Serwo motor i napęd 7) Tajwańskie prowadnice liniowe 8) Automatyczny czujnik narzędzi 9) Oprogramowanie Type3 10) Uchwyt narzędzi 30 ISO 11) 3PH 380V 50HZ mar-tools@mar-tools.pl Sklep on-line:

napęd 7) Tajwańskie prowadnice liniowe 8) Automatyczny czujnik narzędzi 9) Oprogramowanie Type3 10) Uchwyt narzędzi 30 ISO

17 Parametry techniczne: Pozycja Przejazdy Rozmiar stołu Przeniesienie napędu w osiach Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość System napędu Napięcie pracy System operacyjny Masa netto Masa brutto EM-1530AT 1500*3000*200 mm 1500*3000 mm X / Y z prowadnicą liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 9.0kW RPM Maks. prędkość przejazdu : mm/min Maks. prędkość pracy : mm/min Serwo silniki i napędy serwo AC380V/3PH/50Hz SYNTEC 2000 KG 2400 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

18 PLOTERY EM-2030AT Automatic tool changingcnc Route. Konfiguracja: 1) Przejazdy: 2100*3000*200 mm 2) Włoskie wr zeciono HSD 9.0KW ATC 3) 6-pozycyjny magazyn narzędziow y 4) Stół podciśnieniowy z pompą próżniową 5) SYNTEC kontroler 6) Serwo motor i napęd 7) Tajwańskie prowadnice liniowe 8) Automatyczny czujnik narzędzi 9) Oprogramowanie Type3 10) Uchwyt narzędzi ISO 30 11) 3PH 380V 50HZ mar-tools@mar-tools.pl Sklep on-line:

napęd 7) Tajwańskie prowadnice liniowe 8) Automatyczny czujnik narzędzi 9) Oprogramowanie Type3 10) Uchwyt narzędzi ISO 30

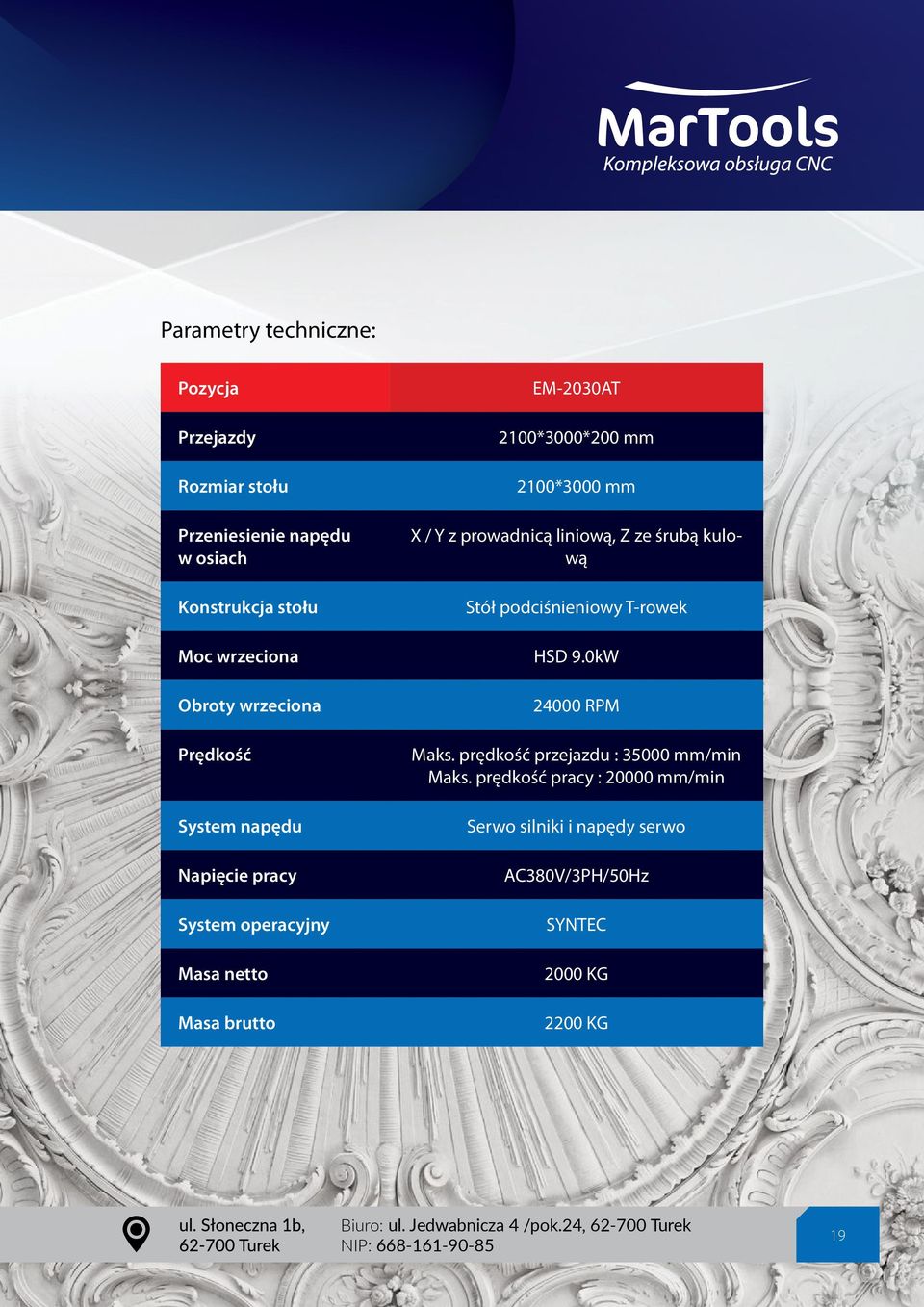

19 Parametry techniczne: Pozycja Przejazdy Rozmiar stołu Przeniesienie napędu w osiach Konstrukcja stołu Moc wrzeciona Obroty wrzeciona Prędkość System napędu Napięcie pracy System operacyjny Masa netto Masa brutto EM-2030AT 2100*3000*200 mm 2100*3000 mm X / Y z prowadnicą liniową, Z ze śrubą kulową Stół podciśnieniowy T-rowek HSD 9.0kW RPM Maks. prędkość przejazdu : mm/min Maks. prędkość pracy : mm/min Serwo silniki i napędy serwo AC380V/3PH/50Hz SYNTEC 2000 KG 2200 KG Biuro: ul. Jedwabnicza 4 /pok.24, Turek NIP:

20 Poznań Turek Warszawa Wrocław Kraków Piękna Kwiatowa Czysta Dobrska Szosa Kwiatowa Radosna Słoneczna
