1 Glimmer jest wysoko wydajną wypalarką przeznaczoną do termicznego cięcia stali i innych metali za pomocą palnika plazmowego i/lub tlenowego (tlen-propan, lub tlen-acetylen). Seria tych maszyn charakteryzuje się bardzo dużą szybkością i dynamiką ruchów przy zachowaniu wysokiej dokładności. Dzięki swojej uniwersalności, sztywnej, konstrukcji i bardzo precyzyjnemu napędowi, doskonale sprawdza się w każdej produkcji. Obsługa wypalarki jest bardzo intuicyjna. Trwałość, olbrzymia wydajność, oraz niskie koszty eksploatacyjne są niewątpliwymi atutami tej maszyny. Parametry: pole pracy: X = od 1000 do 3000 mm, Y = od 2000 do 6000 mm, prędkość pracy: do 70 m/min, prędkość przestawcza do 95 m/min, grubość cięcia plazmą: 0,5 35 mm (zależnie od zastosowanego agregatu), grubość cięcia palnikiem tlenowym: mm, powtarzalność +/- 0,1 mm, Wyposażenie standardowe: precyzyjne prowadnice liniowe, napęd przy użyciu bezszczotkowych silników serwo, hartowane listwy zębate o uzębieniu skośnym, czujnik pojemnościowy odległości palnika od materiału (tlen), napięciowy system kontroli odległości palnika od materiału (plazma), palenisko z wymiennym rusztem, stół z sekcyjnym odciągiem gazów i wentylatorem odciągowym, pulpit z elektroniką sterującą, komputer z oprogramowaniem, systemy do wypalania plazmą, między innymi firmy Hypertherm, Cebora, Lincoln

2 magnetyczny uchwyt antykolizyjny palnika, podgrzewanie elektroniki zabezpieczające przed kondensacją pary wodnej, Wyposażenie opcjonalne: dodatkowe osłony zabezpieczające mechanikę przed pyleniem, instalacja gazowa z palnikiem, między innymi firmy Harris, Koike, specjalistyczny program do rozkładu detali na arkuszu np. Wrykrys, SigmaNest, głowica wiercąca, Oprogramowanie. Program sterujący pracą wypalarki jest bardzo prosty w obsłudze, a wszystkie napisy i komunikaty są w języku polskim. Rysunki mogą być przenoszone za pomocą dysku USB, lub poprzez połączenie sieciowe. Wybrane cechy oprogramowania sterującego: łatwość obsługi, przyjazny interfejs z pełną wizualizacją procesu cięcia, import plików DXF, PLT, G-code zatrzymanie i wznowienie pracy maszyny od dowolnego momentu, możliwość zmiany parametrów cięcia podczas pracy, system zabezpieczeń przed przekroczeniem dopuszczalnych rozmiarów, system optymalizujący wykorzystanie materiału generator typowych kształtów, możliwość wygodnego rozkładu detali na arkuszu, optymalizacja cięcia,

3 Wysokowydajne bezszczotkowe silniki servo Zapewniające doskonałą dynamikę i prędkość. Precyzyjne, hartowane listwy zębate o uzębieniu skośnym. Podnoszą precyzję, obniżają hałas, zwiększają zywotność. Intuicyjny, prosty w obsłudze system sterowania w polskiej wersji językowej. Główne atuty to czytelny interfejs, graficzna prezentacja ciętego detalu, możliwość zatrzymania/ wznowienia cięcia w dowolnym miejscu, możliwość zapamiętywania parametrów. Magnetyczny system zabezpieczający palnik przed skutkami kolizji. Zabezpieczenie działa zarówno w płaszczyźnie pionowej jak i poziomej.

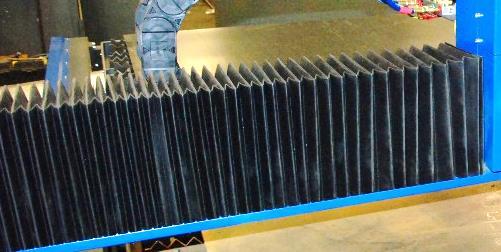

4 Osłony harmonijkowe osi X. Zabezpieczają prowadnice i listwy zębate przed pyłem i odpryskami metalu. Wskaźnik laserowy. Ułatwia ustawienie punktu zerowego, przyspiesza pracę. Precyzyjne prowadnice liniowe firmy HIWIN.

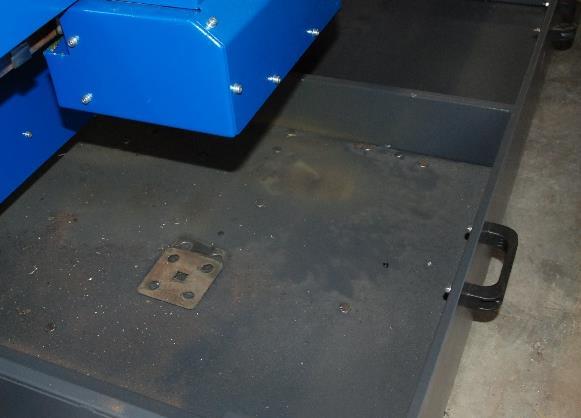

5 Szuflady w palenisku. Ułatwiają wyjmowanie małych detali i opróżnianie zgaru i odpadów. Zestaw zaworów regulujących ciśnienie gazu (dla wersji z palnikiem tlenowym) System pneumatycznie otwieranych sekcji odciągu dymu. Kanały odprowadzające dym otwierają się tylko w strefie cięcia, dzięki czemu efektywność odciągu dymu zwiększa się. Możliwe konfiguracje wypalarki Glimmer:

6 1 2 3 Uwaga! Wariant nr 3 dostępny jest do maksymalnej szerokości roboczej 3200 mm.
