1 INSTRUKCJA OBSŁUGI Wzmacniacz IMPETUS jest audiofilskim urządzeniem zbudowanym w konfiguracji dual mono na sześciu lampach 6P14P i dwóch PCC88 na kanał. Lampy 6P14P pracują jako triody w związku z czym ich moc wyjściowa jest znacznie mniejsza niż w typowej aplikacji pentodowej i wynosi 16 W na kanał. Sygnał wewnątrz jest transmitowany bez pośrednictwa kondensatorów sygnałowych oraz transformatorów. UWAGA!!! PODŁĄCZAĆ WZMACNIACZ DO SIECI ZASILAJĄCEJ 230 V TYLKO DO GNIAZDA WYPOSAŻONEGO W BOLEC UZIEMIAJĄCY OCHRONNY Wzmacniacz wyposażony jest w system zdalnego sterowania na podczerwień. Umożliwia on wybranie trzech trybów pracy oraz regulację głośności i balansu. Wyjście głośnikowe daje możliwość podłączenia kolumn głośnikowych o impedancji 4 8 Ohm dzięki zworom, które zakłada się na gniazda głośnikowe. Można podłączyć 4 źródła sygnału i wybierać je selektorem źródeł na froncie wzmacniacza oddzielnie niezależnie dla każdego kanału. Wymagana regulacja prądu spoczynkowego powinna być wykonywana przez użytkownika raz na kilka miesięcy lub co około 1500 godzin pracy. Lampy końcowe mają przewidziany przez producenta czas pracy na około 3000 godzin. Tryby pracy wzmacniacza Podczas każdorazowego podłączenia jako pierwszy ustawiony jest tryb push pull, pierwsze naciśnięcie przycisku 1 na nadajniku sterowania włącza tryb single i jednocześnie zapala się dioda żółta, natomiast ponowne naciśnięcie przycisku 1 powoduje powrót do trybu push pull i zgaszenie diody żółtej. Analogicznie przycisk nr 2 włącza tryb Turbo (dioda zielona). Przycisk nr 3 uaktywnia sprzężenie zwrotne (dioda czerwona). Podłączenie kolumn głośnikowych Należy wypróbować oba połączenia (4 i 8 Ohm) dla posiadanych kolumn aby ustalić, które z nich daje lepszy dźwięk. 1

2 Dla 4 Ohm należy połączyć poziomo dwoma zworami gniazda głośnikowe według opisu na płycie tylnej. Dolna zwora oznacza minus, górna zwora oznacza plus. Dla 8 Ohm należy połączyć jedną zworą pionową gniazda głośnikowe. Czarne niepołączone gniazdo oznacza minus, czerwone nie połączone gniazdo oznacza plus. 2

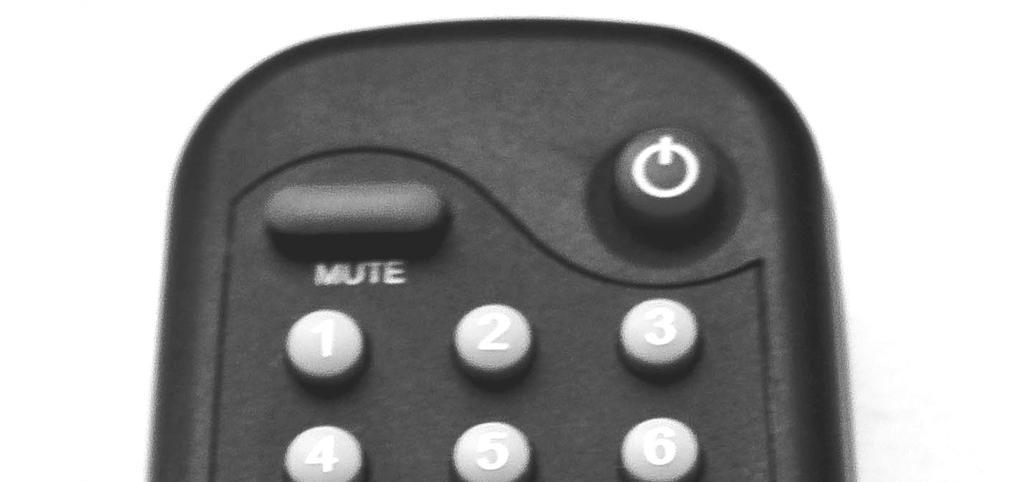

3 Przycisk 1 push pull/single Przycisk 2 turbo Przycisk 3 sprzężenie zwrotne Balans Głośność Przycisk czerwony funkcje wzmacniacza Przycisk niebieski funkcje cd zgodnego z phillips Przycisk żółty funkcje cd zgodnego z sony 3

4 Nadajnik zdalnego sterowania Przycisk czerwony oznacza funkcje wzmacniacza. Przycisk żółty oznacza funkcje dowolnego cd sony. Przycisk niebieski oznacza funkcje dowolnego cd phillips. Bezpieczniki Bezpieczniki sieciowe o nominale 4A/ 250V ukryte są w gnieździe przewodu sieciowego w wysuwanej szufladce. Bezpieczniki zabezpieczające lampy B1, B2, o nominale 400mA/250 V znajdują się na tylnej ściance. Każdy bezpiecznik zabezpiecza trzy lampy 6P14P. Lampy Zamontowane lampy 6P14P (uznane za najwłaściwsze) można zamienić na EL84 lub EL86, najlepiej tego samego producenta. Lampy wstępne PCC88 mogą być zastąpione przez ECC88. W takiej aplikacji płynie przez nie bardzo mały prąd spoczynkowy (ok 1% znamionowego), w związku z czym lampy te mogą pracować bez potrzeby wymiany przez kilkanaście lat. Po każdej wymianie lamp należy przeprowadzić regulację prądu spoczynkowego. Po wyłączeniu wzmacniacza należy odczekać aż lampy całkowicie ostygną i dopiero wtedy można ponownie go włączyć, jeżeli chcemy dalej słuchać muzyki. Nie przestrzeganie tego zalecenia spowoduje, że załączając gorący wzmacniacz lampy zostaną narażone na bardzo silny udar prądu anodowego, popłynie duży chwilowy prąd i uszkodzi bezpieczniki zabezpieczające lampy 6P14P. Regulacja prądu spoczynkowego Należy podłączyć załączony przewód pomiarowy (końcówka czarna z dwoma kabelkami) do gniazda nr 1 na płycie wzmacniacza a pozostałe dwie czarne końcówki tego samego przewodu do mierników prądu (ustawić mierniki na zakres 200 ma DC) do gniazd masy. Następnie połączyć dwa przewody czerwone z gniazdami nr 2 i 3 na płycie wzmacniacza i miernikami prądu (gniazda do pomiaru prądu oznaczone są na miernikach literą A). 4

5 Potencjometry siły głosu ustawić na minimum, tryb pracy push pull. Wykręcić bezpieczniki V1 i V2 (na tylnej ściance wzmacniacza) zabezpieczające lampy. Podłączyć wzmacniacz i odczekać około pół godziny w celu ustabilizowania się prądu spoczynkowego. Ustawić prąd spoczynkowy na mierniku podłączonym do gniazda nr 2 na 115 ma (+/- 15 ma). Ustawić prąd spoczynkowy na mierniku podłączonym do gniazda nr 3 na 60 ma (+/- 15 ma). 5

6 Kanał lewy: Dwa załączone wkrętaki (jednocześnie) należy włożyć do otworów potencjometrów montażowych na płycie wzmacniacza P1 i P2 i delikatnie, powoli najpierw kręcić w prawo (zwiększa się prąd) wkrętakiem P2 a następnie wyrównać prąd (zbalansować) wkrętakiem P1. Kanał prawy: Analogicznie jak wyżej, z tym, że otwór P3 służy do zwiększania prądu, a P4 do balansu wskazań obu mierników prądu. Po ustawieniu prądu w jednym kanale należy wkręcić bezpieczniki i odłączyć przewody mierników, uważając aby nie dotknąć końcówkami do obudowy, ponieważ spowoduje to albo uszkodzenie bezpieczników we wzmacniaczu (zapalą się czerwone diody przy gniazdach bezpiecznikowych) albo uszkodzenie mierników. Następnie należy przejść do regulacji prądu w drugim kanale najpierw podłączając przewody pomiarowe a potem wykręcając bezpieczniki na tylnej płycie. Wartość prądu spoczynkowego decyduje o głośności muzyki im większy prąd tym dany kanał gra głośniej. Dane techniczne Moc wyjściowa 16W Pasmo przenoszenia 20Hz 16000Hz Czułość wejściowa 1.2V Zasilanie 230V 50Hz Pobór mocy 160W Waga 25kg Miłego słuchania! 6
