DELTA UPS&AVR STABILIZATOR NAPIĘCIA INSTRUKCJA OBSŁUGI I SERWISOWANIA

Transkrypt

1 DELTA UPS&AVR STABILIZATOR NAPIĘCIA INSTRUKCJA OBSŁUGI I SERWISOWANIA 3-FAZOWEGO STABILIZATORA 3 KVA 2000 KVA DELTA ELEKTRİK VE ELEKTRONİK İMALAT SAN.VE TİC.LTD.ŞTİ. Merkez Mah. Ladin sk terziler st. No:613 Yenibosna Bahçelievler / İSTANBUL Tel: Fax:

2 WSTĘP Delta UPS&AVR Dziękujemy za sięgnięcie po nasz produkt. Zakupione u nas produkty obejmuje 2 letnia gwarancja. Proszę zachować fakturę zakupu w celu przedstawienia jej naszemu serwisowi technicznemu w przypadku awarii zakupionego produktu. SPIS TREŚCI: WSTĘP CEL ZAKRES ODPOWIEDZIALNOŚĆ: SERWIS I DOSTAWA CZĘŚCI ZAPASOWYCH SKUTKI DLA ZDROWIA LUDZI I ŚRODOWISKA TRANSPORT I WYSYŁKA WIADOMOŚCI NA TEMAT URUCHOMIENIA I DANE PODSTAWOWE Elementy stabilizatora Instalacja Pierwsze Uruchomienie Załączanie/ wyłączanie stabilizatora napięcia ZASADY DZIAŁANIA STABILIZATORÓW STATYCZNYCH STK Mulitmetr OBCİĄŻANİE STABİLİZATORA NAPİĘCİA PARAMETRY STABILIZATORA: Szeroki zakres mocy: Napięcia: Regulacja szybkości obrotów Wydajność Temperatura pracy: Przepięcia i urządzenia ochrony fazy System By-Pass: Podstawowe zalety: Obszary zastosowań: Specyfikacje techniczne stabilizatorów trójfazowych ZASADY EKSPLOATACJI I UŻYTKOWANIA BŁĘDY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM MOŻLIWE PROBLEMY I ICH ROZWIĄZANIA Instrukcja multimetra

3 1.0 CEL W tej instrukcji przedstawiono zasady i warunki dotyczące sposobu obsługi, użytkowania i konserwacji W PEŁNI ZAUTOMATYZOWANEGO STATYCZNEGO STABILIZATORA NAPIĘCIA, który został zakupiony w naszej firmie. 2.0 ZAKRES Obudowy stabilizatorów mocy o zakresie mocy od 3 kva kva. Jeśli nie miało być inaczej, zostały zastosowane standardy TS EN lub TS Zawierają również zaktualizowane specyfikacje techniczne do użytku domowego. 3.0 ODPOWIEDZIALNOŚĆ: Użytkownik lub osoba odpowiedzialna za przedstawiony produkt może bezpiecznie obsługiwać i używać go po zapoznaniu się z tymi instrukcjami. Proszę dokładnie przeczytać te instrukcje dla zachowania warunków gwarancji oraz dla własnego bezpieczeństwa. Uszkodzenia powstałe w wyniku niewłaściwego użytkowania, uszkodzenia podczas wysyłki, zwarcia, oddziaływania pioruna lub wszelkich odchyleń od niniejszych instrukcji są wyłączone z zakresu gwarancji. Naprawa tych stabilizatorów napięcia mogą być wykonane tylko przez autoryzowany serwis techniczny. 3

4 4.0 SERWIS I DOSTAWA CZĘŚCI ZAPASOWYCH Krajowe naprawy są spełniane przez jeden z naszych autoryzowanych serwisów technicznych. Po otrzymaniu jakiegokolwiek raportu awarii, prosimy o kontakt z naszym Działem Technicznym. Nasz dział rozpatrzeń reklamacji dokona obserwacji i koniecznych operacji na miejscu, w naszym zakładzie lub placówce technicznej i wykryje przyczynę uszkodzenia. Części zamienne i wszelkie dodatkowe wyposażenie może być zapewnione przez nasz zakład produkcyjny lub serwis techniczny. Stabilizatory mają dłuższą żywotność, tak długo, jak ich moc nominalna nie jest przekroczona i pracują w odpowiednich warunkach, takich jak zabezpieczenie przed zwarciem, czy przeciążeniami. 5.0 SKUTKI DLA ZDROWIA LUDZI I ŚRODOWISKA Tak jak wszystkie urządzenia elektryczne, uszkodzony regulator i płomień może spowodować pożar. Stabilizatory powinny być odizolowane od miejsc codziennego pobytu ludzi. Ponieważ jest to urządzenie elektryczne nie może być ono otwierane przez nieupoważnione osoby. Gdy pokrywy są otwarte, istnieje wysokie ryzyko zagrożenia życia z powodu ewentualnego porażenia elektrycznego. 6.0 TRANSPORT I WYSYŁKA W przypadku produktów o masie większej niż 30 kg, nie należy przemieszczać ich ręcznie lecz na palecie za pomocą wózków widłowych. Podczas transportu konieczne jest unikanie jakichkolwiek upadków lub obić urządzenia. 4

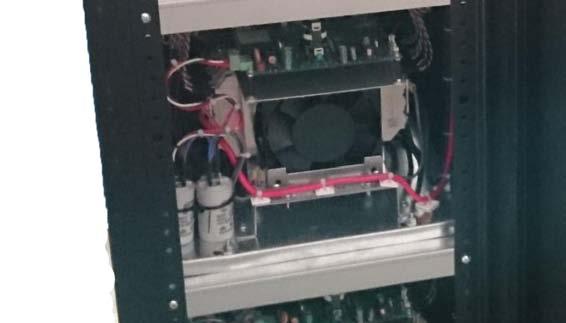

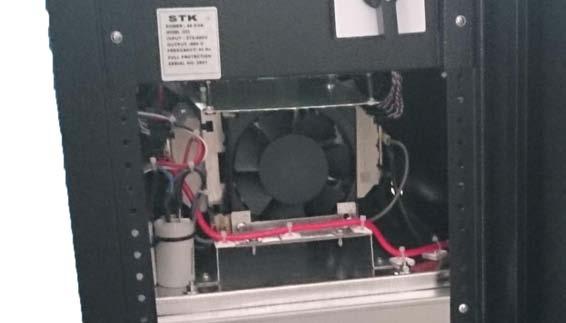

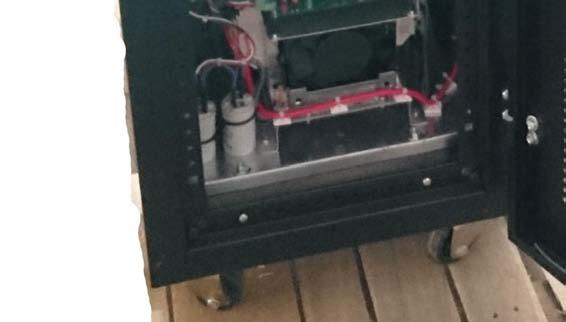

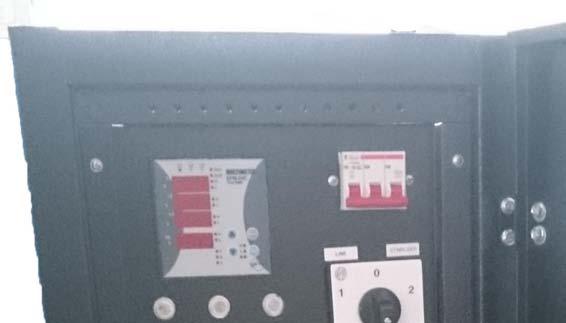

5 7.0 WIADOMOŚCI NA TEMAT URUCHOMIENIA I DANE PODSTAWOWE 7.1 Elementy stabilizatora Multimetr EPM04C 2 Dioda sygnalizacji fazy 3 Tabliczka znamionowa 4 Przełącznik (bypass-wyłączonystabilizacja) 5 Zabezpieczenie (opcjonalne) 6 Tyrystor 7 Wentylator 8 Karta sterownicza 7 8 5

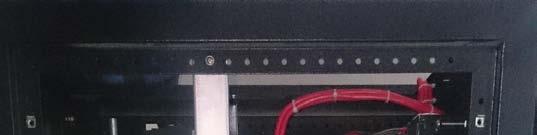

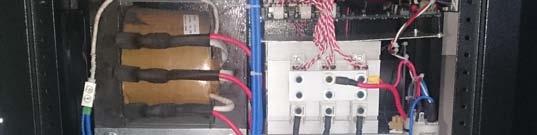

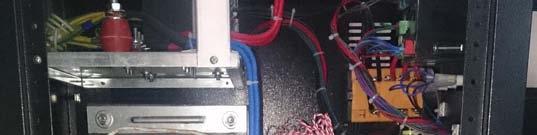

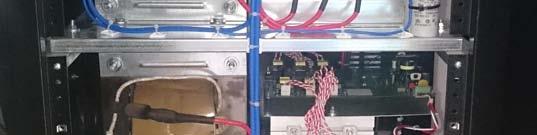

6 Stycznik wyjściowy 10 Złącza wejścia/wyjścia 11 Autotrnsformator 12 Kondensator zasilający kartę i wentylatory 6 Tyrystory 6 8 Karta sterownicza Instalacja Urządzenie powinno być ustawione w miejscu gdzie: - nie pada na nie bezpośrednio słońce - jest sucho - jest oddalone od źródeł ciepła - w miejscu dobrze wentylowanym Ponadto: - otoczenie nie może być miejscem dużego zanieczyszczenia powietrza kurzem i brudem 6

7 - nie wolno dostawiać stabilizatora do ściany lub dostawiać urządzeń do stabilizatora tak, aby zatykać otwory wentylacyjne. Wentylator znajduję się od przodu i z tyłu urządzenia, natomiast otwory wentylacyjne znajdują się po bokach Dobrze jest uwzgędnić 10cm przestrzeń wokół stabilizatora. A) Podłączenie stabilizatora musi być przeprowadzone przez osobę upoważnioną technicznie. B) Stabilizator powinien być zawsze uziemiony C) Podejście przewodów do stabilizatora znajduje się na tylnej ścianie na górze. Aby podłączyć przewody należy zdjąć górną pokrywę. Uwaga 1: Stabilizator napięcia STK33 jest przystosowany do instalacji 5- przewodowej 3 fazy + N + PE Zabezpieczenie wejścia/wyjścia Wejścia: Stabilizator powinien być zabezpieczony zewnętrznie na wejściu odpowiednim zabezpieczeniem nadmiarowo prądowym. Zabezpiecznie powinno być dobrane zgodnie z lokalnym prawem. Zabezpieczenie różnicowo prądowe powinno być ustawione na poziomie 30mA. Wyjścia: W przypadku podłączania paru urządzeń do stabilizacji rekomenduje się użycie zabezpieczeń dla każdego urządzenia niezależnie. Daję to te zaletę, że w przypadku zwarcia na którymś z obciążeń, zabezpieczenie odetnie dane urządzenie i nie narazi pozostaych obciążeń. Dobór wartości zabeżpieczeń zgodnie z lokalnym prawem. PRZEKROJE KABLI 1. Przekrój poprzeczny przewodu powinien być proporcjonalny z mocą wyjściową. Na każde 6Ah, sugerujemy 1 mm2 poprzecznego przewodu. Na przykład 5kVA AVR: 5kVA/220V=3,83mm2. 3x4mm2 przewód byłby prawidłowym przewodem. 7

8 2.Dla regulatorów trójfazowych, neutralny powinien być ściśle połączony z regulatorem (Wejście i wyjście wspólne). Tabela minimalnych przekrojów zależnie od mocy stabilizatora. Wartości podane w mm2 dla przewodów miedzianych. Moc Stabilizatora (KVA) Wejście Wyjście x150 2x x185 2x x150 4x x185 4x x185 8x185 8

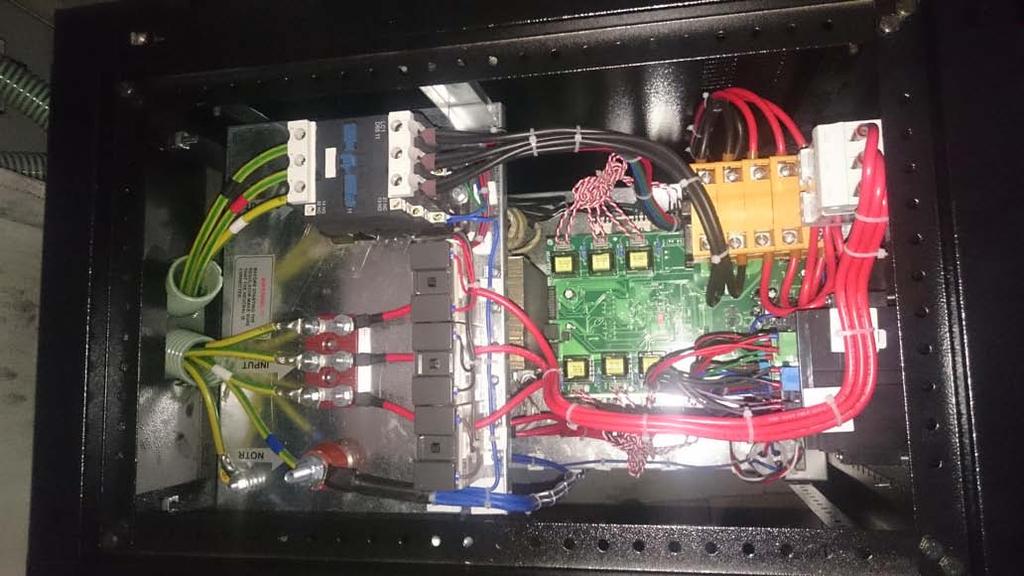

9 ZDJĘCIE POŁĄCZENIA 3-FAZOWEGO STABILIZATORA - 45 KVA WEJŚCIE N WYJŚCIE PE SCHEMAT POŁĄCZENIA 3-FAZOWEGO STABILIZATORA (3 FAZY +N + PE) 9

10 7.3 Pierwsze Uruchomienie Przed pierwszym uruchomieniem bezpiecznik na panelu przednim stabilizatora (jeśli jest) powinien być wyłączony ( dźwignia skierowana w dół). Przełącznik 4 ustawiony w pozycje 0 (wyłączony). 1. Podłącz napięcie do stabilizatora Napięcie wejściowe powinno być w zakresie akceptowanym przez maszynę. 2. Włącz bezpiecznik z panelu przedniego (jeśli jest). Zobaczysz, że załączył się multimetr 1 EPM04C 3. Przełącz przełącznik 4 w pozycje stabilizacja (stabiliser). Stabilizator rozpoczyna stabilizacje napięcia. Jeśli napięcie na stabilizatorze będzie w akceptowalnym ustawionym zakresie usłyszysz załączenie się stycznika wyjściowego 9. Na mulitmetrze 1 powinieneś zaobserwować, że świeci się dioda out 1 i out 2. Uwaga1: Jeśli napięcie wyjściowe jest poza nominalnym zakresem więcej niż 10% to stycznik wyjściowy nie załączy się i napięcie na obciążenie nie zostanie podane. Akceptowalny zakres można ustawić na multimetrze. Szczegółowo zostało to omówione w punkcie opisującym Multimetr. 7.4 Załączanie/ wyłączanie stabilizatora napięcia Stabilizator napięcia jest urządzeniem w pełni automatycznym i nie wymaga dodatkowej obsługi. Jeśli jednak nie ma potrzeby stabilizacji, można stabilizator wyłączyć. Załączanie/ wyłączanie stabilizatora napięcia dokonuje się za pomocą przełącznika 4 Załączanie pozycja stabilizacja (stabiliser, regulator) Wyłączanie pozycja 0 (godzina 12) 10

11 8.0 ZASADY DZIAŁANIA STABILIZATORÓW STATYCZNYCH STK W stabilizatorach napięcia Delta każda z faz jest stabilizowana oddzielnie. Należy więc zwrócić uwagę, że należy równomiernie obciążyć każdą z faz aby w pełni wykorzystać moc stabilizatora. To jest jeśli stabilizator ma moc nominalną 45kVA, to każdą z faz można obciążyć maksymalnie po 15kVA. Stabilizator napięcia Delta jest urządzeniem w pełni automatycznym. Po ustawieniu przełącznika 4 w pozycji stabilizacja (stabiliser, regulator), stabilizator automatycznie dokonuje stabilizacji. Na wyświetlaczu mulitmetra 1 można podejrzeć napięcie wyjściowe stabilizatora. Jeśli napięcie wyjściowe odbiega od nominalnego o więcej niż ok. 1%, karta sterownicza 8 za pomocą tyrystorów 6 oraz autotransformatora 11 zmienia napięcie wyjściowe stabilizatora napięcia. Szybkość stabilizacji zależy od szybkości pracy półprzewodników w powyższym procesie i wynosi 1000V/s. Karta sterownicza wyposażona jest w mikrokontroler który na bieżąco bada napięcie wyjściowe uwzględniając jednak histereze. Oznacza to, że regulacja rozpoczyna się gdy napięcie od nominalnego o ok. 1%. Układ stabilizacji nie jest dzięki temu przeregulowany próbując stabilizować niewielkie odchyłki. Jako dodatkowe zabezpieczenie obciążenia napięcie wyjściowe sprawdzane jest przez multimetr 1. Jeśli napięcie odbiega od nominalnego o więcej niż 10%, mulitmetr 1 odcina poprzez stycznik wyjściowy 9 napięcie od obciążenia chroniąc urządzenia przed zbyt wysokim napięciem. Multimetr 1 pozwala ustawić poziom wyłączenia stycznika, czas wyłączenia oraz inne parametry (szczegóły zamieszone w załączonej instrukcji EPM04C). Dokładniej zostało to opisane w rozdziale opisującym Multimetr. 11

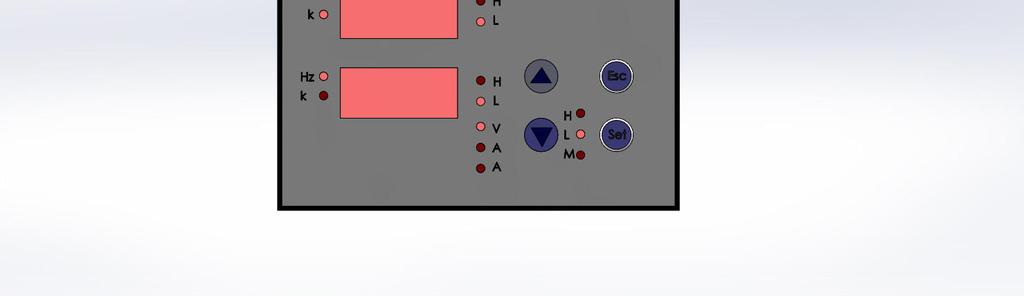

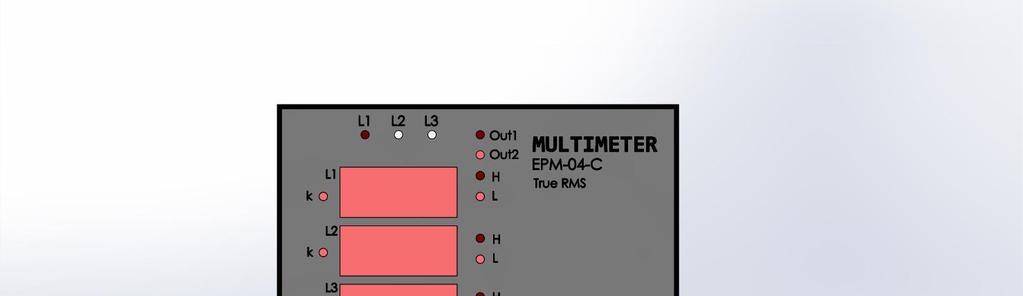

12 9. Mulitmetr Stabilizatory napięcia Delta zostały wyposażone w uniwersalny mulitmetr True RMS, które pozwalają na: - sprawdzanie aktualnego napięcia wyjściowego, prądu, częstotliwości. - zapamiętanie i pokazanie jaki był najwyższy,najniższy oraz średni prąd oraz napięcie. - sterowalne 2 wyjścia przekaźnikowe. Jedno z nich wykorzystywane jest do załączania wyjściowego stycznika 9. Multimetr ustawiony jest do poprawnej pracy i nie ma potrzeby zmiany wielu z parametrów. Poniżej opisane zostaną takie, które mogą być przydatne, a dodatkowo na koniec załączam pełną instrukcje obsługi multimetra. Operowanie mulitmetrem odbywa się poprzez przyciski w prawym dolnym rogu. Strzałki Góra, Dół, Set oraz Esc. Operując strzałkami można podejrzeć jakie jest: - napięcie wyjściowe na każdej z faz, - napięcia wyjściowe międzyfazowe - prądy na każdej z faz 12

13 W przypadku jeśli chcesz sprawdzić jakie multimetr zapamiętał najwyższe/najniższe i średnie napięcie oraz prąd naciskaj przycisk set W przypadku jeśli chcesz dokonać zmiany napięcia odcięcia stabilizatora od obciążenia (standardowo jest ustawione ponad 250 VAC jako wysokie oraz 180VAC jako niskie ), należy: 1. Przytrzymać przycisk Set przez 3 sek 2. Wpisać PIN 1234 przyciskami Góra, Dół, Set 3. Znaleźć strzałkami wiersz SP volt nacisnąć przycisk Set 4. Znaleźć strzałkami wiersz SP volt Hi nacisnąć przycisk Set 5. Ustawić strzałkami napięcie wysokie odcięcia nacisnąć przycisk Set 6. Nacisnąć Esc 7. Znaleźć strzałkami wiersz SP volt nacisnąć przycisk Set 8. Znaleźć strzałkami wiersz SP volt Lo nacisnąć przycisk Set 9. Ustawić strzałkami napięcie niskie odcięcia nacisnąć przycisk Set 10. Naciskać przycisk Esc do momentu wyjścia z Menu, multimetr zapyta czy zapisać dokonane zmiany, potwierdzić przyciskiem Set Do instrukcji na końcu załączona jest pełna instrukcja multimetru OBCİĄŻANİE STABİLİZATORA NAPİĘCİA W stabilizatorach napięcia Delta każda z faz jest stabilizowana oddzielnie. Należy więc zwrócić uwagę, że należy równomiernie obciążyć każdą z faz aby w pełni wykorzystać moc stabilizatora. To jest jeśli stabilizator ma moc nominalną 45kVA, to każdą z faz można obciążyć maksymalnie po 15kVA. Dodatkowo należy zwrócić uwagę, że stabilizator zmienia napięcie wyjściowe pobierając napięcie z sieci. W przypadku jeśli stabilizator musi podnosić napięcie wyjściowe to bilansuje moc pobierając większy prąd z sieci. Jest więc bardziej obciążony niż w przypadku obniżania napięcia. Stabilizatory napięcia Delta to solidne przemysłowe wykonania, stąd zapewniają długą i bezawaryjną pracę nawet i w tym niekorzystnym dla stabilizatora przypadku.dobrą praktyką zwiększającą żywotność jest jednak nie obciążanie w pełni stabilizatora w takim przypadku. 13

14 Należy również pamiętać, że urządzenia typu silniki mają wysokie prądy startowe. Zależnie od silnika i metody startu (zastosowanie softstartu, połączenia gwiazdatrójkąt, bezpośrednie połączenie) prąd startowy potrafi być 4-5 razy większy od prądu nominalnego. Stabilizator można przeciążyć o 100% do 10 sekund. W przypadku przeciążenia większego lub dłuższego stabilizator odetnie obciążenie. 11. PARAMETRY STABILIZATORA: 11.1.Szeroki zakres mocy: 30 kva KVA trójfazowe 11.2 Napięcia: Zakres regulacji [VAC] Napięcie nominalne [VAC] Standardowe Napięcie fazowe Napięcie międzyfazowe Specjalny 1 Napięcie fazowe Napięcie międzyfazowe Specjalny 2 Napięcie fazowe Napięcie międzyfazowe W przypadku potrzeby możliwości rozwiązania 11.3 Regulacja szybkości obrotów : innego napięcia proszę o kontakt w celu określenia 1000 V/sn. Prędkość regulacji obrotów jest szybka dzięki zastosowaniu technologii półprzewodnikowej (tyrystory). 1000V/s oznacza po przeliczeniu 1V/ms. Jeśli zestawi się to z prądem zmiennym, gdzie jeden pełen okres to 20ms, mamy informacje, że w ciągu 1 okresu stabilizator jest w stanie wyregulować odchyłki 20 Voltowe Odchylenia na wyjściu : Stabilizator ma ustawione nominalne napięcie +/-2%, gdy nie jest przekroczony oryginalny limit mocy. 14

15 11.5.Wydajność: Delta UPS&AVR Stabilizatory Delta mają więcej niż 97% sprawności ponieważ są one wykonane z wysokiej jakości materiałów Temperatura pracy: Stabilizatory mogą pracować w temperaturze do 50 C gdy środowisko nie jest zbyt kwaśne lub wilgotne. Przy wyższych temperaturach wymagany jest dodatkowy system chłodzenia Przepięcia i urządzenia ochrony fazy : W przypadku fluktuacji (low-high) stabilizator przerywa pracę kiedy jedna z faz zanikła. Kiedy wymagane napięcie jest z powrotem, ponownie zasila wyjście. Jeśli użytkownik preferuje można zdjąć te zabezpieczenie z obwodu za pomocą multimetru 1 (patrz punkt odnośnie multimetru 1) 11.8.System By-Pass: Stabilizator napięcia jest wyposażony w przełącznik Bypass-0- Stabilizacja. W przypadku jeśli chcemy lub stabilizator został uszkodzony można przełączyć go na pozycje Bypass. Napięcie wejściowe jest podawane na wyjście poprzez stycznik wyjściowy Podstawowe zalety: - cichy tryb pracy, -wysoka wydajność, - określone zasilanie, - szeroki zakres korekcji, - wysoka czułość. 15

16 11.10.Obszary zastosowań: sprzęt CNC, ogrzewanie, chłodzenia, klimatyzacja, Radio, TV, stacje nadawcze, elektryczne i elektroniczne urządzenia medyczne, prostowniki (ładowarki baterii), silniki elektryczne, tele lub inne urządzenia komunikacyjne, automatyczne maszyny spawalnicze, urządzenia magnetyczne, sprzęty oświetleniowe, elektroniczne maszyny drukarskie i poligraficzne, urządzenia fotograficzne, urządzenia indukcyjne, Systemy elektrycznego nakładania powłok, wszystkie rodzaje elektronicznych ekranów dotykowych, laboratoria z urządzeniami elektrycznymi i elektronicznymi, laboratoria testowe i badawcze, fabryki, szpitale, hotele, pozostałe miejsca i urządzenia wymagające stałego napięcia. 16

17 11.11.Specyfikacje techniczne stabilizatorów trójfazowych Wej ście Wyj ście MODEL STK Moc (kva) Faza 3- fazowe Napięcie 3x 400 VAC + N + PE Zakres napięcia gwarantowanej regulacji Zakres napięcia pracy 275 VAC VAC międzyfazowe VAC fazowe VAC międzyfazowe VAC fazowe Częstotliwość 50 Hz (47-65Hz) Faza 3- fazowe Napięcie 400 VAC +/-2% Częstotliwość 50 Hz PANEL STEROWANIA Wyświetlacz i przyciski Stabilizator wyposażony w multimetr EPM04C Monitorowanie mierzonych Napięcie wyjściowe, częstotliwość, dokładne natężenie [A], zapisane wartości napięcie i prądy średnie, najwyższe oraz najniższe Granica maksymalnej ochrony wyjścia Regulowana z przedniego panelu LCD Granica minimalnej ochrony wyjścia Regulowana z przedniego panelu LCD Szerok ość (cm) Wymiary Głębok ość (cm) Wysok ość (cm) Moc Waga (kg)

18 OGÓLNE Wydajność pod obciążeniem > % 97 Korekcja prędkości 1000 V/s Zanik fazy Jednostka ochrony fazy Ochrona Wzrost/ spadek napięcia Poza zakresem odłączanie poprzez stycznik Przeciążenie Bezpiecznik mocy By-Pass Ręczny Poziom ochrony IP 20 Poziom hałasu < 50 db Warunki pracy Temperatura -10 C ~ +50 C Wilgotność 0-90 % kondensacja wilgotności Chłodzenie Inteligentny wentylator 12. ZASADY EKSPLOATACJI I UŻYTKOWANIA A) Unikać materiałów łatwopalnych wokół regulatora. (nad, pod, z prawej i lewej) B) Temperatura otoczenia musi być temperaturą pokojową, nie wystawiać urządzenia na działanie promieni słonecznych i nie stosować w miejscach wilgotnych i mokrych. C) Unikać penetracji substancji ciekłych lub podobnych wewnątrz regulatora. D) Środowisko pracy musi być wolne od robaków, zwierząt, gryzoni i owadów. E) Pokrywy regulatora nie mogą być otwierane przez nieuprawniony personel. F) Regulator nie może być narażony na działanie wysokiej temperatury i uderzeń, które mogą spowodować deformację na zewnętrznej obudowie regulatora. G) Późniejsze wymiany części, renowacje, części zamienne powinny mieć takie same parametry mocy. H) Raz w miesiącu sprawdzić ogólny wygląd stabilizatora. I) Corocznie sprawdzić stan powierzchniowy obudowy. J) Przełączniki i kable muszą być sprawdzane corocznie. 18

19 13. BŁĘDY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM A) Sprawdź linię uziemienia w przypadku wystąpienia upływu. B) Jeśli wygląda jakby urządzenie było przeciążone, przegrzane i wyczuwalny jest jakiś zapach niezwłocznie sprawdź obciążenie, które jest podawane. C) Kiedy zauważysz zapach lub przegrzanie, nie używaj więcej jednostki i skontaktuj się z serwisem. D) Jeśli substancja ciekła lub jest widoczna, odłącz energię dla bezpieczeństwa. E) W przypadku gdy kable zostały uszkodzone przez gryzonie lub z jakiegokolwiek innego powodu wyłączyć urządzenie i dokonać niezbędnych zmian w regulatorze przez upoważniony personel. F) Jeśli regulator nie podaje żadnego sygnału skontaktuj się z obsługą techniczną dotyczącą energetyki MOŻLIWE PROBLEMY I ICH ROZWIĄZANIA Problem Powód Rozwiązanie Multimetr nie wyświetla poprawnie Czuć zapach przegrzania Nie wyświetla się nic na multimetrze Multimetr uszkodzony, Uszkodzona karta Sterownicza Przeciążenie Z ochroną Bez ochrony Wezwij serwis Sprawdź napięcie wejściowe. Spróbuj wyregulować napięcie nominalne na karcie sterowniczej. Jeśli regulacja nic nie daje skontaktuj się z serwisem technicznym. Sprawdź obciążenie faz, przełącz na linie bypass i wezwij serwis. Skontroluj bezpiecznik na panelu przednim. Faza może być odcięta. Może neutralny. Napięcie jest poza zakresem akceptowalnym Przełącznik 4 może być uszkodzony lub multimetr może być uszkodzony. Zadzwoń po serwis techniczny. OSTRZEŻENIE: Każda interwencja powinna być wykonana przez autoryzowany serwis. 19

20 Dystrybucja na fazy Delta UPS&AVR Użytkownik nie może podłączyć znacznie większego obciążenia niż moc wyjściowa stabilizatora. Moc wyjściowa regulatora powinna być zawsze wyższa od podłączonego obciążenia. W tych okolicznościach stabilizator odłączy zasilanie od obciążenia. ROZWIĄZYWANIE PROBLEMÓW BYPASS Jeśli masz problem z poprawnym działaniem stabilizatora możesz ustawić przełącznik 4 w pozycje bypass. Wtedy napięcie sieciowe zostanie podane bezpośrednio na wyjście stabilizatora Jeśli przełącznik 4 nie działa Sprawdź przełącznik. Kabel energetyczny może być odłączony z wtyczki lub płytki mogą być złamane. Jeśli wentylatory nie działają Sprawdź ustawienia termostatu z przodu wyświetlacza. Jeśli po obniżeniu temperatury na termostacie, wentylatory nie uruchamiają się, sprawdź podłączenie zasilania. Jeśli zasilanie dochodzi, wentylatory są uszkodzone. Przeciążenie prądowe Tyrystory mogą być uszkodzone. Elektroniczna karta może być spalona albo uszkodzona. Dystrybucja fazy może być nadmierna lub mylna. W PRZYPADKU AWARII Proszę odkręć i zdejmij ściany boczne stabilizatora i skontroluj ogólny widok. Czy widzisz części spalone. Sprawdź transformator i autotransformator, jeśli są spalone skontaktuj się z serwisem. 20

21 Karta sterownicza : W stabilizatorze każda z faz jest stabilizowana oddzielnie. Znajdź na niedziałającej fazie kartę sterowniczą i sprawdź czy dochodzi do niej napięcie sieciowe (przy złączu będą świecić się zielone diody w sektorze zasilania). W trybie stabilizacji diody w sektorze sterowania świecą się na zielono. Jeśli diody migają, coś jest nie tak. Tyrystory: Przebieg testu: 1. Usuń wszystkie połączenia z tyrystora: 2. ustaw multimetr na trybie diody i sprawdź 3 anody i katody: 1-2, 2-3, 1-3 i odwrotnie 3. ustaw tryb rezystora na multimetrze i sprawdź bramkę katody i bramkę katody, powinno być Ohm pomiędzy tymi terminalami Jeśli zmierzysz zwarcie (połączenie) pomiędzy jakimikolwiek terminalami, znaczy, że moduł jest zepsuty. Nie może być żadnych zwarć. Przełącznik: Sprawdź ręcznie czy nie ma poluzowanych lub odłączonych przewodów. 21

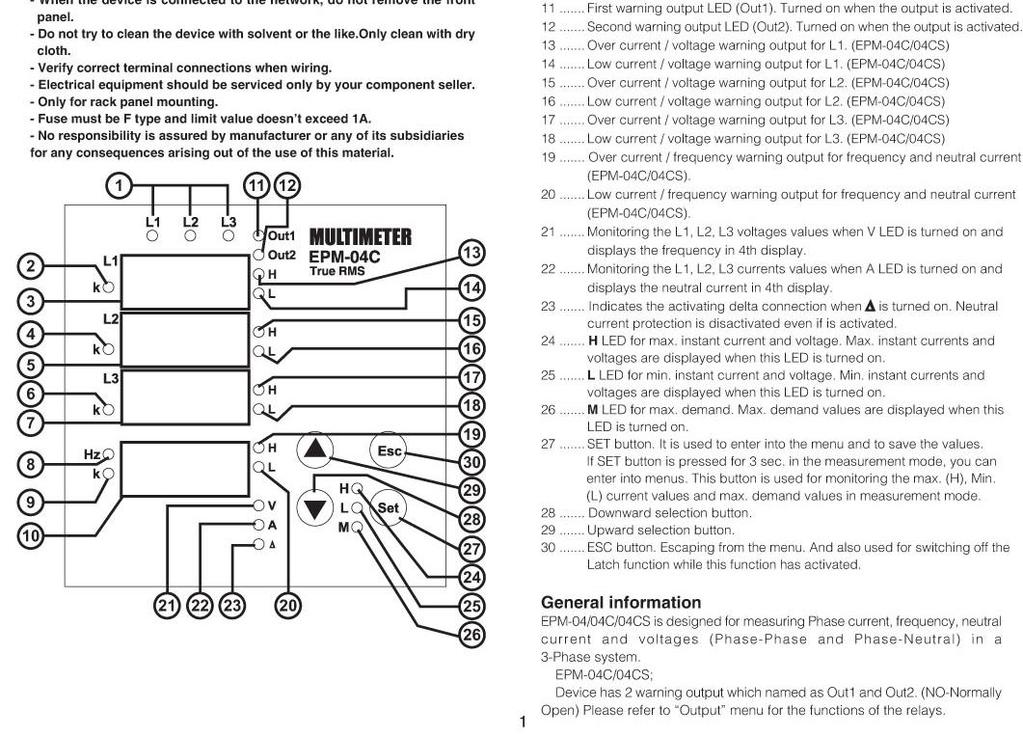

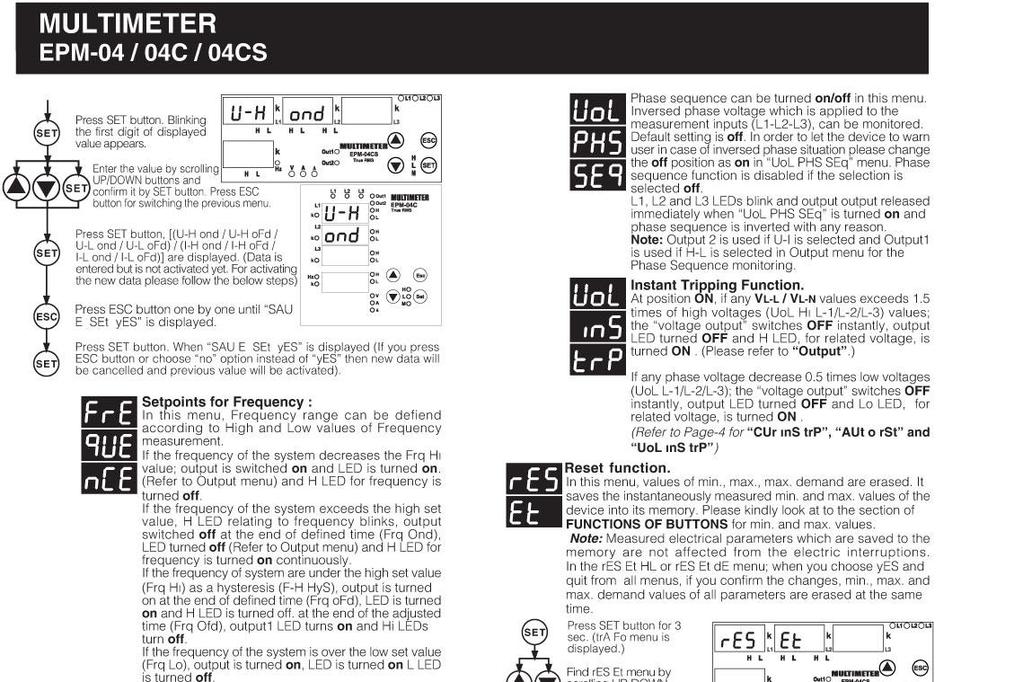

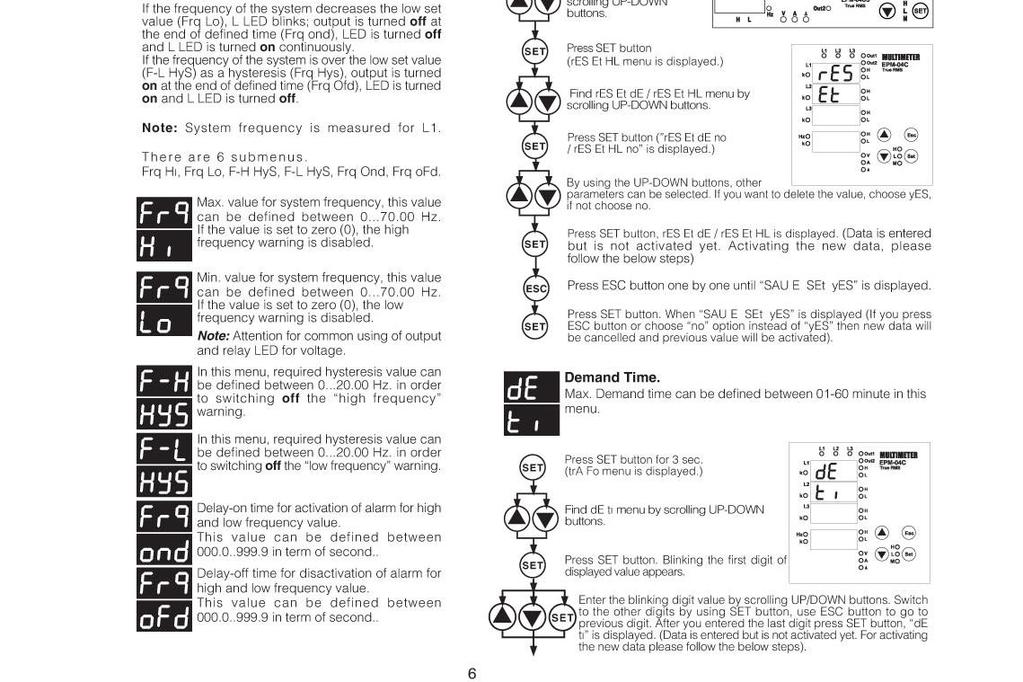

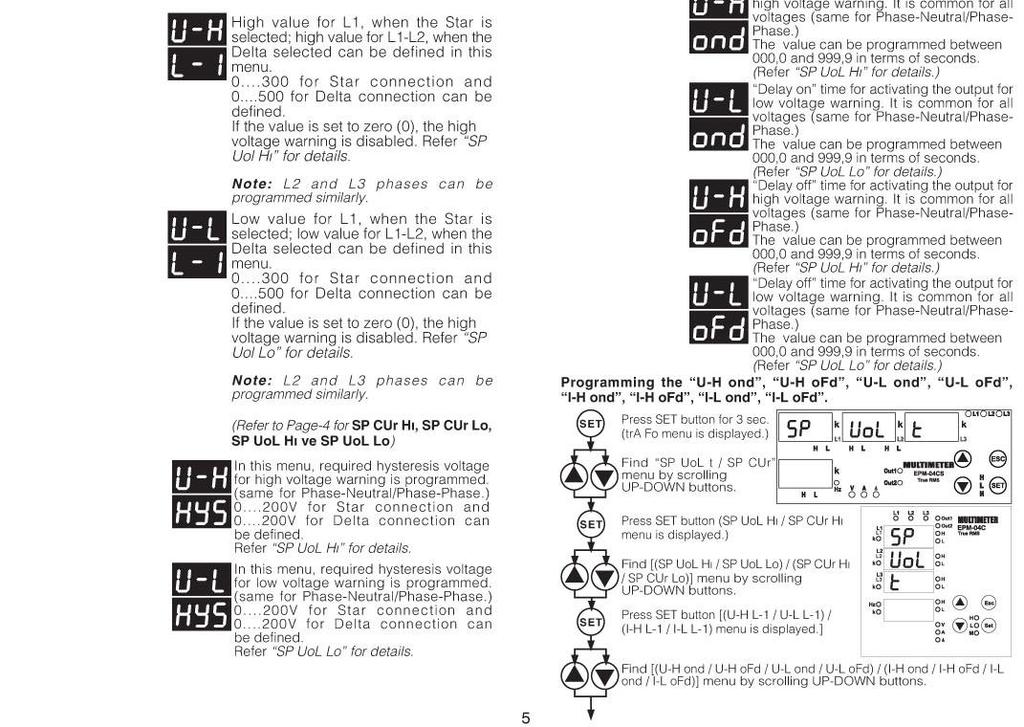

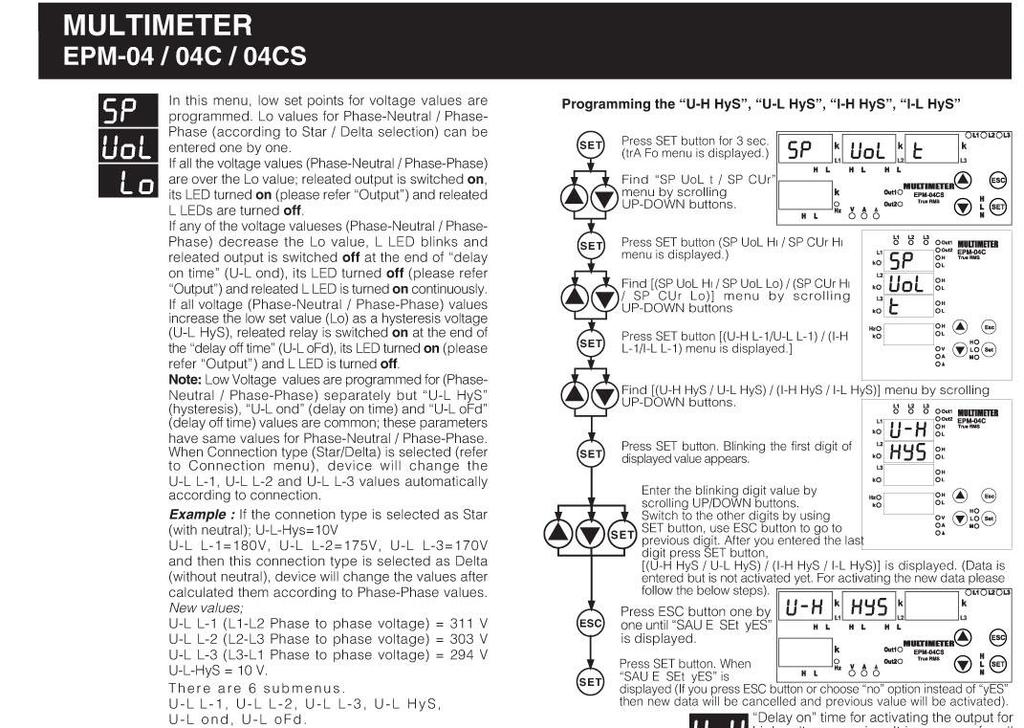

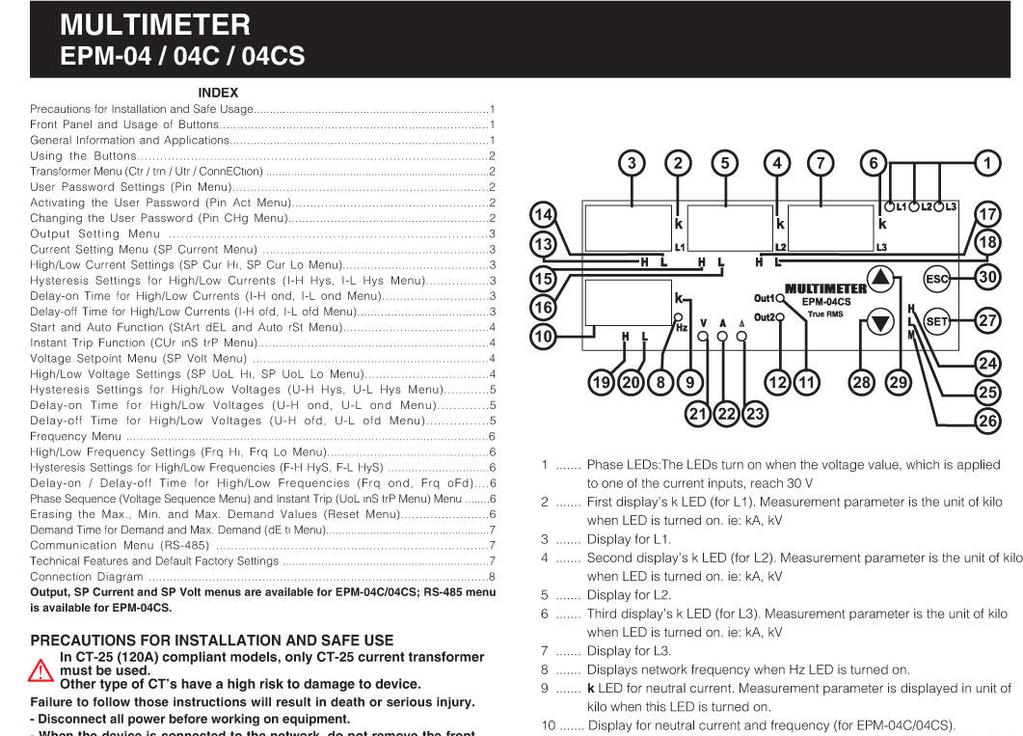

22 15. Instrukcja multimetra 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29
