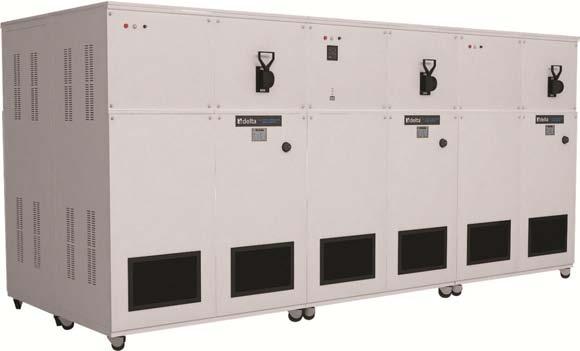

1 DELTA UPS&AVR STABILIZATOR NAPIĘCIA INSTRUKCJA OBSŁUGI I SERWISOWANIA 3-FAZOWEGO STABILIZATORA SRV33 Hi 200 KVA KVA DELTA ELEKTRİK VE ELEKTRONİK İMALAT SAN.VE TİC.LTD.ŞTİ. Merkez Mah. Ladin sk terziler st. No:613 Yenibosna Bahçelievler / İSTANBUL Tel: Fax:

2 WSTĘP Dziękujemy za sięgnięcie po nasz produkt. Zakupione u nas produkty obejmuje 2 letnia gwarancja. Proszę zachować fakturę zakupu w celu przedstawienia jej naszemu serwisowi technicznemu w przypadku awarii zakupionego produktu. SPIS TREŚCI: WSTĘP CEL ZAKRES ODPOWIEDZIALNOŚĆ: SERWIS I DOSTAWA CZĘŚCI ZAPASOWYCH SKUTKI DLA ZDROWIA LUDZI I ŚRODOWISKA TRANSPORT I WYSYŁKA WIADOMOŚCI NA TEMAT URUCHOMIENIA I DANE PODSTAWOWE Elementy stabilizatora Instalacja Pierwsze Uruchomienie Załączanie/ wyłączanie stabilizatora napięcia ZASADY DZIAŁANIA SERWO REGULATORÓW SRV KARTA STEROWNİCZA Mulitmetr OBCİĄŻANİE STABİLİZATORA NAPİĘCİA PARAMETRY STABILIZATORA: Szeroki zakres mocy: Napięcia: Regulacja szybkości obrotów Wydajność Temperatura pracy: Przepięcia i urządzenia ochrony fazy System By-Pass (line): Podstawowe zalety: Obszary zastosowań: Specyfikacje techniczne stabilizatorów trójfazowych ZASADY EKSPLOATACJI I UŻYTKOWANIA BŁĘDY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM MOŻLIWE PROBLEMY I ICH ROZWIĄZANIA Instrukcja multimetra

3 1.0 CEL W tej instrukcji przedstawiono zasady i warunki dotyczące sposobu obsługi, użytkowania i konserwacji W PEŁNI ZAUTOMATYZOWANEGO SERWO STABILIZATORA NAPIĘCIA, który został zakupiony w naszej firmie. 2.0 ZAKRES Ze względu na zakres mocy, stabilizatory w tym zakresie mocy są dzielone na szafy, 1 lub 2 szafy odpowiadają za 1 fazę z których każda odpowiada za 1 faze. Szafy łączy się i tworzą całość. Zapewnia to łatwiejszą dostawę oraz instalacje. 3.0 ODPOWIEDZIALNOŚĆ: Użytkownik lub osoba odpowiedzialna za przedstawiony produkt może bezpiecznie obsługiwać i używać go po zapoznaniu się z tymi instrukcjami. Proszę dokładnie przeczytać te instrukcje dla zachowania warunków gwarancji oraz dla własnego bezpieczeństwa. Uszkodzenia powstałe w wyniku niewłaściwego użytkowania, uszkodzenia podczas wysyłki, zwarcia, oddziaływania pioruna lub wszelkich odchyleń od niniejszych instrukcji są wyłączone z zakresu gwarancji. Naprawa tych stabilizatorów napięcia mogą być wykonane tylko przez autoryzowany serwis techniczny. 3

4 4.0 SERWIS I DOSTAWA CZĘŚCI ZAPASOWYCH Krajowe naprawy są spełniane przez jeden z naszych autoryzowanych serwisów technicznych. Po otrzymaniu jakiegokolwiek raportu awarii, prosimy o kontakt z naszym Działem Technicznym. Nasz dział rozpatrzeń reklamacji dokona obserwacji i koniecznych operacji na miejscu, w naszym zakładzie lub placówce technicznej i wykryje przyczynę uszkodzenia. Części zamienne i wszelkie dodatkowe wyposażenie może być zapewnione przez nasz zakład produkcyjny lub serwis techniczny. Stabilizatory mają dłuższą żywotność, tak długo, jak ich moc nominalna nie jest przekroczona i pracują w odpowiednich warunkach, takich jak zabezpieczenie przed zwarciem, czy przeciążeniami. 5.0 SKUTKI DLA ZDROWIA LUDZI I ŚRODOWISKA Tak jak wszystkie urządzenia elektryczne, uszkodzony stabilizator i płomień może spowodować pożar. Stabilizatory powinny być odizolowane od miejsc codziennego pobytu ludzi. Ponieważ jest to urządzenie elektryczne nie może być ono otwierane przez nieupoważnione osoby. Gdy pokrywy są otwarte, istnieje wysokie ryzyko zagrożenia życia z powodu ewentualnego porażenia elektrycznego. 6.0 TRANSPORT I WYSYŁKA Produkt wyposażony jest w kółka. Lecz najlepiej przemieszczać elementy za pomocą wózków widłowych bądź paletowych. Podczas transportu konieczne jest unikanie jakichkolwiek upadków lub obić urządzenia. 4

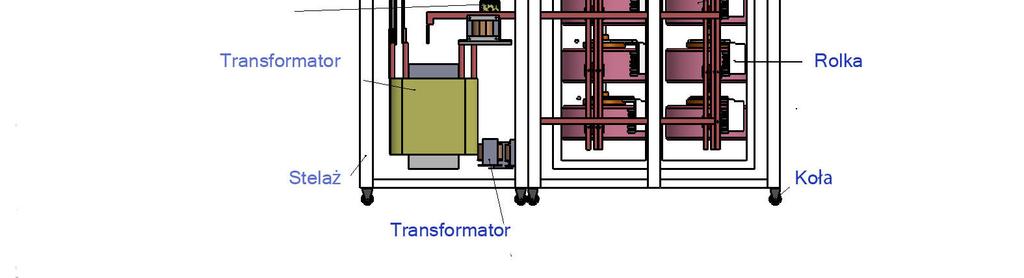

5 7.0 WIADOMOŚCI NA TEMAT URUCHOMIENIA I DANE PODSTAWOWE 7.1 Elementy stabilizatora 3 Przekładniki 4 Przełącznik (bypass-wyłączonystabilizacja) 7 Karta sterownicza 8 Transformator 9 Stycznik wyjściowy 10 Złącze wejścia/wyjścia 12 Autotransformator 13 Rolka 14 Silnik 5

6 Multimetr EPM04C 2 Dioda sygnalizacji fazy 4 Wyłącznik (bypass-włączonystabilizacja) 5 Termostat 6 Bezpiecznik do karty sterowniczej 7 Karta sterownicza 8 Transformator 11 Wentylator 7.2 Instalacja Urządzenie powinno być ustawione w miejscu gdzie: - nie pada na nie bezpośrednio słońce - jest sucho - jest oddalone od źródeł ciepła - w miejscu dobrze wentylowanym 6

7 Ponadto: - otoczenie nie może być miejscem dużego zanieczyszczenia powietrza kurzem i brudem - nie wolno dostawiać stabilizatora do ściany lub dostawiać urządzeń do stabilizatora tak, aby zatykać otwory wentylacyjne. Wentylator znajduję się od przodu urządzenia, natomiast otwory wentylacyjne znajdują się po bokach i na tylnej ścianie. Dobrze jest uwzgędnić 10cm przestrzeń wokół stabilizatora. A) Podłączenie stabilizatora musi być przeprowadzone przez osobę upoważnioną technicznie. B) Stabilizator powinien być zawsze uziemiony Uwaga 1: Stabilizator napięcia SRV33 jest przystosowany do instalacji 5- przewodowej 3 fazy + N +PE Zabezpieczenie wejścia/wyjścia Wejścia: Stabilizator powinien być zabezpieczony zewnętrznie na wejściu odpowiednim zabezpieczeniem nadmiarowo prądowym. Zabezpiecznie powinno być dobrane zgodnie z lokalnym prawem. Zabezpieczenie różnicowo prądowe powinno być ustawione na poziomie 30mA. Wyjścia: W przypadku podłączania paru urządzeń do stabilizacji rekomenduje się użycie zabezpieczeń dla każdego urządzenia niezależnie. Daję to te zaletę, że w przypadku zwarcia na którymś z obciążeń, zabezpieczenie odetnie dane urządzenie i nie narazi pozostaych obciążeń. Dobór wartości zabeżpieczeń zgodnie z lokalnym prawem. 7

8 Stabilizatory w tym zakresie mocy mają podział na szafy: W mocach kVA 3 szafy, każda z faz to jedna szafa W mocach kVA 6 szaf, każda z faz to 2 szafy Uwaga1: Ze względu na to, że każda z szaf powinna być na miejscu instalacji skręcona w cały stabilizator, powierzchnia powinna być równa. Uwaga2: Poniżej przedstawione zostaną zdjęcia które dla lepszej widoczności zostały wykonane bez ścian obudowy. Oczywiście nie ma potrzeby zdejmowania ich podczas instalacji. Wystarczy, zdjąć pokrywę górną oraz skrajne boczne Kroki instalacji: 1. Przy ustawianiu stabilizatorów ważne jest aby trzymać się kolejności ustawiania. Kolejne szafki będą ponumerowane patrząc od przodu od lewej strony. Poza numeracją dla przypadku 3 szaf można przyjąć: Szafa 1 (pierwsza od lewej ) nie ma prawej ścianki Szafa2 (środkowa) nie ma obu ścianek bocznych Szafa 3 nie ma lewej ścianki 2. Skręć szafy ze sobą wykorzystując śruby i nakrętki załączone razem ze stabilizatorem. Otwory znajdują się w każdym rogu szafy (zdjęcie 1) 8

9 Zdjęcie 1 3. Wykonaj połączenie przewodowe sterowania (zdjęcie 2 i 3) pomiędzy szafami Zdjęcie 2 9

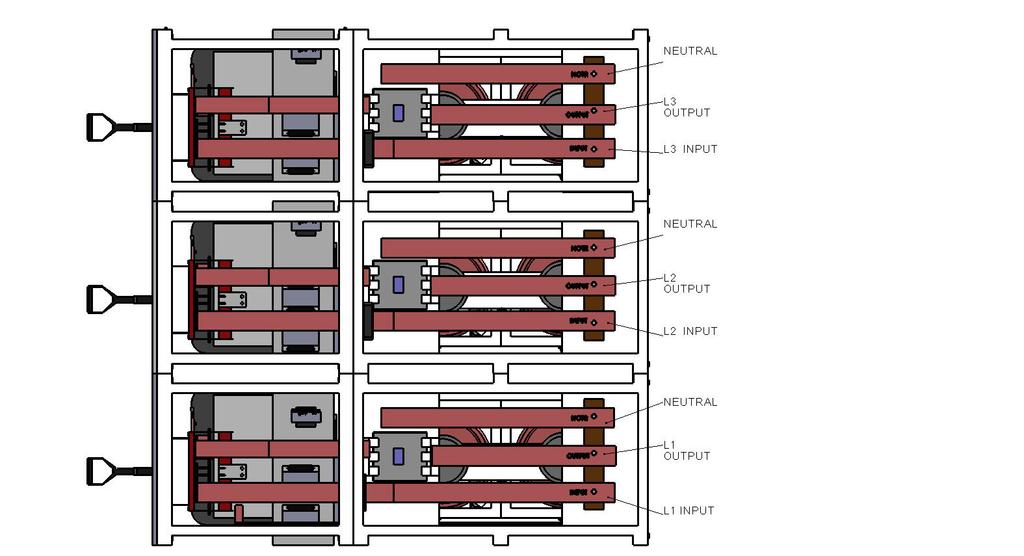

10 Zdjęcie 3 4. Wykonaj połączenia przewodu N pomiędzy szafami. To jest ze względu na to, że najlepiej jest podejść przewodem N do szafy środkowej, trzeba potem rozprowadzić N do szafy jeden oraz trzy. Zgodnie z poniższymi zdjęciami 4 oraz 5. (Przewody oczywiście prowadź wewnątrz stelaża) 10

11 Zdjęcie 4 Zdjęcie 5 11

12 5. Tak jak w punkcie powyżej przewód PE podłączany jest do szafy środkowej. Należy następnie wykonać połączenia do szaf jeden oraz trzy zgodnie ze zdjęciem 6. Zdjęcie 6 6. Następnie można podłączyć przewody wejścia/wyjścia do każdej z szaf zgodnie z poniższym opisem (zdjęcie 7 nie uwzględnia połączenia PE) Szafa 1 L1 wejście/wyjście Szafa środkowa - L2 wejście/wyjście, N wejście/wyjście, PE, wejście/wyjście Szafa 3 L3 wejście/wyjście 12

13 Zdjęcie 7 Zdjęcie 8 Złącze do podłączenia fazy wejścia/wyjścia 7. Po wykonaniu powyższych czynności można już skręcić pokrywy górne i boczne. 13

14 PRZEKROJE KABLI 1. Przekrój poprzeczny przewodu powinien być proporcjonalny z mocą wyjściową. Na każde 6Ah, sugerujemy 1 mm2 poprzecznego przewodu. Na przykład 5kVA AVR: 5kVA/220V=3,83mm2. 3x4mm2 przewód byłby prawidłowym przewodem. 2.Dla regulatorów trójfazowych, neutralny powinien być ściśle połączony z regulatorem (Wejście i wyjście wspólne). Tabela minimalnych przekrojów zależnie od mocy stabilizatora. Wartości podane w mm2 dla przewodów miedzianych. Moc Stabilizatora (KVA) Wejście Wyjście x150 2x x185 2x x240 2x x150 4x x185 4x x240 4x x150 8x x185 8x x240 8x x150 16x150 14

15 7.3 Pierwsze Uruchomienie Przed pierwszym uruchomieniem przełącznik 4 ustawiony w pozycje 0 (wyłączony). 1. Podłącz napięcie do stabilizatora. Napięcie wejściowe powinno być w zakresie akceptowanym przez maszynę. 2. Zobaczysz, że załączył się multimetr 1 EPM04C 3. Przełącz przełącznik 4 w pozycje stabilizacja (stabiliser). Stabilizator rozpoczyna stabilizacje napięcia. Jeśli napięcie na stabilizatorze będzie w akceptowalnym ustawionym zakresie usłyszysz załączenie się stycznika wyjściowego 9. Na mulitmetrze 1 powinieneś zaobserwować, że świeci się dioda out 1 i out 2. Uwaga1: Mulimetr 1 pokazuję napięcie wyjściowe. Jeśli napięcie wyjściowe pokazane na mulimetrze 1 (każda z faz jest stabilizowana oddzielnie) jest poza nominalnym o więcej niż 2% można uregulować napięcie wyjściowe na karcie sterowniczej 7 (omówione poniżej w punkcie opisującą kartę sterowniczą) Uwaga2: Jeśli napięcie wyjściowe jest poza nominalnym zakresem więcej niż 10% to stycznik wyjściowy nie załączy się i napięcie na obciążenie nie zostanie podane. Akceptowalny zakres można ustawić na multimetrze. Szczegółowo zostało to omówione w punkcie opisującym Multimetr. 7.4 Załączanie/ wyłączanie stabilizatora napięcia Stabilizator napięcia jest urządzeniem w pełni automatycznym i nie wymaga dodatkowej obsługi. Jeśli jednak nie ma potrzeby stabilizacji, można stabilizator wyłączyć. Załączanie/ wyłączanie stabilizatora napięcia dokonuje się za pomocą przełącznika 4 Załączanie pozycja stabilizacja (stabiliser, regulator) Wyłączanie pozycja 0 (godzina 12) 15

16 8.0 ZASADY DZIAŁANIA SERWO REGULATORÓW SRV W stabilizatorach napięcia Delta każda z faz jest stabilizowana oddzielnie. Należy więc zwrócić uwagę, że należy równomiernie obciążyć każdą z faz aby w pełni wykorzystać moc stabilizatora. To jest jeśli stabilizator ma moc nominalną 300kVA, to każdą z faz można obciążyć maksymalnie po 100kVA. Stabilizator napięcia Delta jest urządzeniem w pełni automatycznym. Po ustawieniu przełącznika 4 w pozycji stabilizacja (stabiliser, regulator), stabilizator automatycznie dokonuje stabilizacji. Na wyświetlaczu mulitmetra 1 można podejrzeć napięcie wyjściowe stabilizatora. Jeśli napięcie wyjściowe odbiega od nominalnego o więcej niż ok. 1%, karta sterownicza 7 za pomocą silnika 14 oraz rolki 13 obracającej się po autotransformatorze 12 zmienia napięcie wyjściowe na transformatorze 8 które jest faktycznie napięciem wyjściowym stabilizatora napięcia. Szybkość stabilizacji zależy od szybkości powyższego procesu i wynosi 90V/s. Delta używa silników z wysokim momentem obrotowym aby proces był jak najbardziej dynamiczny. Karta sterownicza wyposażona jest w mikrokontroler który na bieżąco bada napięcie wyjściowe uwzględniając jednak histereze. Oznacza to, że regulacja rozpoczyna się gdy napięcie od nominalnego o ok. 1%. Układ stabilizacji nie jest dzięki temu przeregulowany próbując stabilizować niewielkie odchyłki. Jako dodatkowe zabezpieczenie obciążenia napięcie wyjściowe sprawdzane jest przez multimetr 1. Jeśli napięcie odbiega od nominalnego o więcej niż 10%, mulitmetr 1 odcina poprzez stycznik wyjściowy 9 napięcie od obciążenia chroniąc urządzenia przed zbyt wysokim napięciem. Multimetr 1 pozwala ustawić poziom wyłączenia stycznika, czas wyłączenia oraz inne parametry (szczegóły zamieszone w załączonej instrukcji EPM04C). Dokładniej zostało to opisane w rozdziale opisującym Multimetr. 16

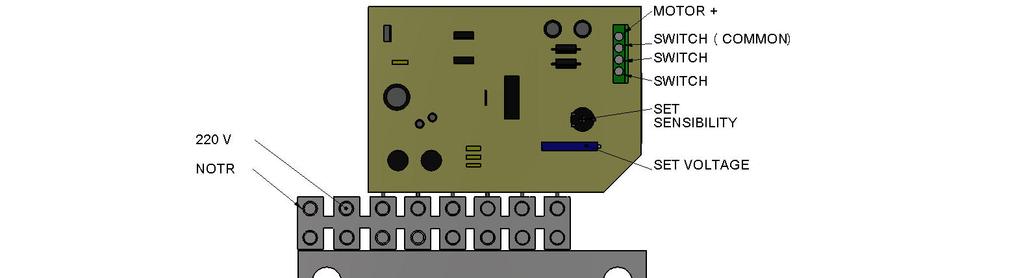

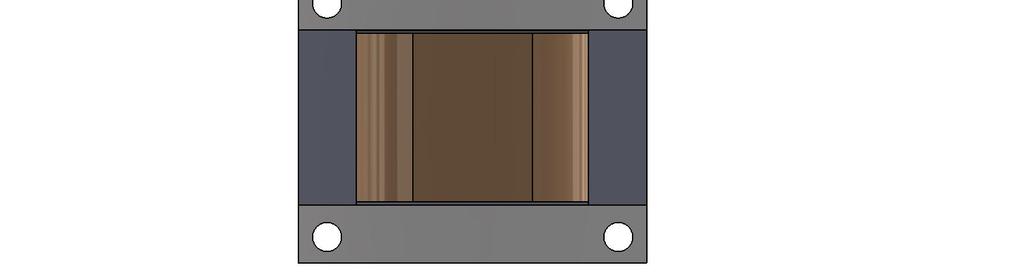

17 9. KARTA STEROWNİCZA Ustawienia napięcia i potencjału (potencjometr) karty sterowniczej Karta sterownicza 7 odpowiada za regulacje napięcia stabilizatora. Każda z faz regulowana jest oddzielnie więc karta obsługuje 1 fazę. Bada napięcie wyjściowe i w razie potrzeby za pomocą silnika 14 reguluje położenie rolki 13 na autotransformatorze 12. Karta ta wyposażona jest w mikrokontroler co zapewnia bardzo szybką odpowiedź w przypadku potrzeby regulacji. Dostęp do karty znajduję się od przodu stabilizatora, należy otworzyć przednie drzwi. 17

18 Podczas regulacji napięcia jest dostęp do napięcia fazowego. Należy zachować szczególną ostrożność. W przypadku potrzeby regulacji napięcia nominalnego należy: 1. Wyłączyć obciążenie 2. Włączyć stabilizator ustawiając przełącznik 4 w pozycji stabilizacji (stabiliser, regulator). 3. Otworzyć przednie drzwi i znaleźć kartę sterowniczą. Jak wspomniane powyżej każda z faz ma osobną stabilizacje, więc należy znaleźć interesującą nas fazę. (na przykład półka położona najniżej to faza trzecia i odpowiednio na multimetrze 1 będzie znajdować się na trzecim wierszu multimetra ) 4. Multimetr 1 ustawić przyciskami strzałkami tak, aby wskazywała napięcie wyjściowe fazowe 5. Znaleźć na karcie potencjometr czarny i ustawić go na godzine 5-6 (potencjometr czarny odpowiada za czułość regulacji). Należy sprawdzić czy układ sterowania nie wpadł w histereze, co objawia się tym, że rolka cały czas się obraca po autotransformatorze próbując regulować napięcie. Należy wtedy nieco cofnąć pokrętło na potencjometrze czarnym 6. Następnie znajdź potencjometr niebieski. Poprzez pokrętło spróbuj delikatnie ustawić napięcie wyjściowe patrząc na mulitmetr 1 w odpowiedni wiersz odpowiadający za daną fazę. 7. Po zmianie możesz przejść jeśli potrzeba do ustawienia kolejnych faz. 8. Możesz podłączyć obciążenie do stabilizatora 18

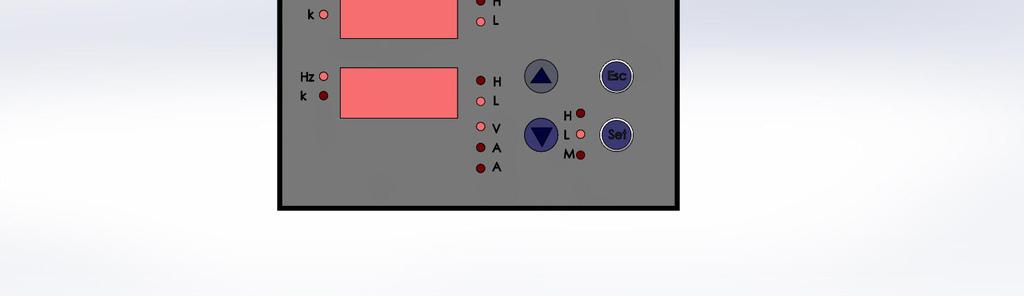

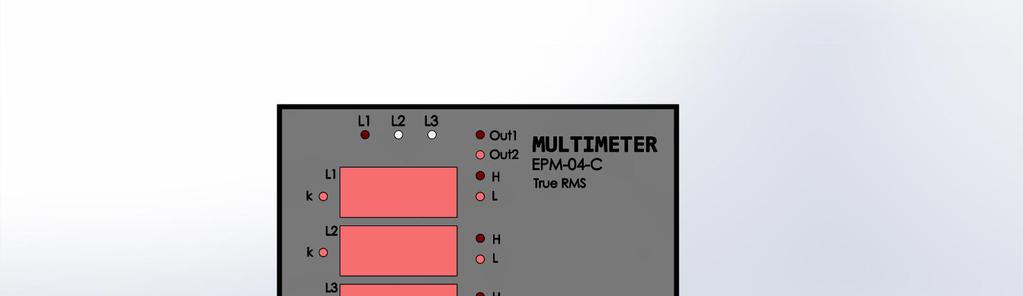

19 10. Mulitmetr Stabilizatory napięcia Delta zostały wyposażone w uniwersalny mulitmetr True RMS, które pozwalają na: - sprawdzanie aktualnego napięcia wyjściowego, prądu, częstotliwości. - zapamiętanie i pokazanie jaki był najwyższy,najniższy oraz średni prąd oraz napięcie. - sterowalne 2 wyjścia przekaźnikowe. Jedno z nich wykorzystywane jest do załączania wyjściowego stycznika 9. Multimetr ustawiony jest do poprawnej pracy i nie ma potrzeby zmiany wielu z parametrów. Poniżej opisane zostaną takie, które mogą być przydatne, a dodatkowo na koniec załączam pełną instrukcje obsługi multimetra. Operowanie mulitmetrem odbywa się poprzez przyciski w prawym dolnym rogu. Strzałki Góra, Dół, Set oraz Esc. Operując strzałkami można podejrzeć jakie jest: - napięcie wyjściowe na każdej z faz, - napięcia wyjściowe międzyfazowe - prądy na każdej z faz 19

20 W przypadku jeśli chcesz sprawdzić jakie multimetr zapamiętał najwyższe/najniższe i średnie napięcie oraz prąd naciskaj przycisk set W przypadku jeśli chcesz dokonać zmiany napięcia odcięcia stabilizatora od obciążenia (standardowo jest ustawione ponad 250 VAC jako wysokie oraz 180VAC jako niskie ), należy: 1. Przytrzymać przycisk Set przez 3 sek 2. Wpisać PIN 1234 przyciskami Góra, Dół, Set 3. Znaleźć strzałkami wiersz SP volt nacisnąć przycisk Set 4. Znaleźć strzałkami wiersz SP volt Hi nacisnąć przycisk Set 5. Ustawić strzałkami napięcie wysokie odcięcia nacisnąć przycisk Set 6. Nacisnąć Esc 7. Znaleźć strzałkami wiersz SP volt nacisnąć przycisk Set 8. Znaleźć strzałkami wiersz SP volt Lo nacisnąć przycisk Set 9. Ustawić strzałkami napięcie niskie odcięcia nacisnąć przycisk Set 10. Naciskać przycisk Esc do momentu wyjścia z Menu, multimetr zapyta czy zapisać dokonane zmiany, potwierdzić przyciskiem Set Do instrukcji na końcu załączona jest pełna instrukcja multimetru OBCİĄŻANİE STABİLİZATORA NAPİĘCİA W stabilizatorach napięcia Delta każda z faz jest stabilizowana oddzielnie. Należy więc zwrócić uwagę, że należy równomiernie obciążyć każdą z faz aby w pełni wykorzystać moc stabilizatora. To jest jeśli stabilizator ma moc nominalną 300kVA, to każdą z faz można obciążyć maksymalnie po 100kVA. Dodatkowo należy zwrócić uwagę, że stabilizator zmienia napięcie wyjściowe pobierając napięcie z sieci. W przypadku jeśli stabilizator musi podnosić napięcie wyjściowe to bilansuje moc pobierając większy prąd z sieci. Jest więc bardziej obciążony niż w przypadku obniżania napięcia. Stabilizatory napięcia Delta to solidne przemysłowe wykonania, stąd zapewniają długą i bezawaryjną pracę 20

21 nawet i w tym niekorzystnym dla stabilizatora przypadku.dobrą praktyką zwiększającą żywotność jest jednak nie obciążanie w pełni stabilizatora w takim przypadku. Należy również pamiętać, że urządzenia typu silniki mają wysokie prądy startowe. Zależnie od silnika i metody startu (zastosowanie softstartu, połączenia gwiazdatrójkąt, bezpośrednie połączenie) prąd startowy potrafi być 4-5 razy większy od prądu nominalnego. Stabilizator można przeciążyć o 100% do 10 sekund. W przypadku przeciążenia większego lub dłuższego stabilizator odetnie obciążenie. 12. PARAMETRY STABILIZATORA: 12.1.Szeroki zakres mocy: 200 kva KVA trójfazowe 12.2 Napięcia: Zakres regulacji [VAC] Napięcie nominalne [VAC] Standardowe Napięcie fazowe Napięcie międzyfazowe Specjalny 1 Napięcie fazowe Napięcie międzyfazowe Specjalny 2 Napięcie fazowe Napięcie międzyfazowe W przypadku potrzeby możliwości rozwiązania 12.3 Regulacja szybkości obrotów : 90 V/sn Odchylenia na wyjściu : innego napięcia proszę o kontakt w celu określenia Stabilizator ma ustawione nominalne napięcie +/-2%, gdy nie jest przekroczony oryginalny limit mocy oraz napięcie wejściowe znajduję się określonym zakresie 21

22 12.5.Wydajność: Stabilizatory Delta i transformatory mają więcej niż 97% sprawności ponieważ są one wykonane z wysokiej jakości blachy krzemowej i materiałów przewodzących klasy B Temperatura pracy: Stabilizatory mogą pracować w temperaturze do 50 C gdy środowisko nie jest zbyt kwaśne lub wilgotne. Przy wyższych temperaturach wymagany jest dodatkowy system chłodzenia Przepięcia i urządzenia ochrony fazy : W przypadku fluktuacji (low-high), przerywa pracę kiedy jedna z faz zanikła. Kiedy wymagane napięcie jest z powrotem, ponownie zasila wyjście. Jeśli użytkownik preferuje można zdjąć te zabezpieczenie z obwodu za pomocą multimetru 1 (patrz punkt odnośnie multimetru 1) 12.8.System By-Pass (line): Stabilizator napięcia jest wyposażony w przełącznik 4 (1-0-2 ) z pozycjami Bypass-0- Stabilizacja. W przypadku jeśli chcemy lub stabilizator został uszkodzony można przełączyć go na pozycje Bypass. Napięcie wejściowe jest podawane na wyjście poprzez stycznik wyjściowy Podstawowe zalety: - cichy tryb pracy, -wysoka wydajność, - określone zasilanie, - szeroki zakres korekcji, - wysoka czułość. 22

23 12.10.Obszary zastosowań: sprzęt CNC, ogrzewanie, chłodzenia, klimatyzacja, Radio, TV, stacje nadawcze, elektryczne i elektroniczne urządzenia medyczne, prostowniki (ładowarki baterii), silniki elektryczne, tele lub inne urządzenia komunikacyjne, automatyczne maszyny spawalnicze, urządzenia magnetyczne, sprzęty oświetleniowe, elektroniczne maszyny drukarskie i poligraficzne, urządzenia fotograficzne, urządzenia indukcyjne, Systemy elektrycznego nakładania powłok, wszystkie rodzaje elektronicznych ekranów dotykowych, laboratoria z urządzeniami elektrycznymi i elektronicznymi, laboratoria testowe i badawcze, fabryki, szpitale, hotele, pozostałe miejsca i urządzenia wymagające stałego napięcia. 23

24 12.11.Specyfikacje techniczne stabilizatorów trójfazowych MODEL SRV Moc (kva) Faza 3- fazowe + N + PE Wej ście Wyj ście Napięcie Zakres napięcia gwarantowane j regulacji Zakres napięcia pracy Częstotliwość 400 VAC 275 VAC VAC międzyfazowe VAC fazowe VAC międzyfazowe VAC fazowe 50 Hz (47-65Hz) Faza 3- fazowe + N + PE Napięcie 400 VAC +/-2% 50 Hz Częstotliwość PANEL STEROWANIA Wyświetlacz i przyciski Monitorowanie mierzonych wartości Granica maksymalnej ochrony wyjścia Granica minimalnej ochrony wyjścia Regulacja napięcia Stabilizator wyposażony w multimetr EPM04C Napięcie wyjściowe, częstotliwość, dokładne natężenie [A], zapisane napięcie i prądy średnie, najwyższe oraz najniższe Regulowana z przedniego panelu LCD Regulowana z przedniego panelu LCD Możliwa poprzez kartę sterowniczą 24

25 Wymiary Ilość szaf 3 szafy - każda z faz to jedna szafa 6 szaf 2 szafy to jedna faza Szerokość (cm) Głębokość (cm) Wysokość (cm) ` Moc Waga (kg) OGÓLNE Wydajność pod obciążeniem > % 97 Korekcja prędkości 90 V/s Zanik fazy Jednostka ochrony fazy Ochrona Wzrost/ spadek napięcia Poza zakresem odłączanie poprzez stycznik Przeciążenie Bezpiecznik mocy By-Pass Ręczny Poziom ochrony IP 20 Poziom hałasu < 50 db Warunki pracy Temperatura -10 C ~ +50 C Wilgotność 0-90 % kondensacja wilgotności Chłodzenie Inteligentny wentylator 13. ZASADY EKSPLOATACJI I UŻYTKOWANIA A) Unikać materiałów łatwopalnych wokół regulatora. (nad, pod, z prawej i lewej) B) Temperatura otoczenia musi być temperaturą pokojową, nie wystawiać urządzenia na działanie promieni słonecznych i nie stosować w miejscach wilgotnych i mokrych. C) Unikać penetracji substancji ciekłych lub podobnych wewnątrz regulatora. D) Środowisko pracy musi być wolne od robaków, zwierząt, gryzoni i owadów. E) Pokrywy regulatora nie mogą być otwierane przez nieuprawniony personel. 25

26 F) Regulator nie może być narażony na działanie wysokiej temperatury i uderzeń, które mogą spowodować deformację na zewnętrznej obudowie regulatora. G) Późniejsze wymiany części, renowacje, części zamienne powinny mieć takie same parametry mocy. H) Raz w miesiącu sprawdzić ogólny wygląd stabilizatora. I) Corocznie sprawdzić stan powierzchniowy obudowy. J) Przełączniki i kable muszą być sprawdzane corocznie. 14. BŁĘDY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM A) Sprawdź linię uziemienia w przypadku wystąpienia upływu. B) Jeśli wygląda jakby urządzenie było przeciążone, przegrzane i wyczuwalny jest jakiś zapach niezwłocznie sprawdź obciążenie, które jest podawane. C) Kiedy zauważysz zapach lub przegrzanie, nie używaj więcej jednostki i skontaktuj się z serwisem. D) Jeśli substancja ciekła lub jest widoczna, odłącz energię dla bezpieczeństwa. E) W przypadku gdy kable zostały uszkodzone przez gryzonie lub z jakiegokolwiek innego powodu wyłączyć urządzenie i dokonać niezbędnych zmian w regulatorze przez upoważniony personel. F) Jeśli regulator nie podaje żadnego sygnału skontaktuj się z obsługą techniczną dotyczącą energetyki. 26

27 15.0 MOŻLIWE PROBLEMY I ICH ROZWIĄZANIA Problem Powód Rozwiązanie Multimetr nie wyświetla poprawnie Czuć zapach przegrzania Nie wyświetla się nic na multimetrze Jest hałas Multimetr uszkodzony, Uszkodzona karta Sterownicza Przeciążenie Z ochroną Bez ochrony Przeciążenie, podłączenia silnika muszą być poluzowane. Wezwij serwis Sprawdź napięcie wejściowe. Spróbuj wyregulować napięcie nominalne na karcie sterowniczej. Jeśli regulacja nic nie daje skontaktuj się z serwisem technicznym. Sprawdź obciążenie faz, przełącz na linie bypass i wezwij serwis. Skontroluj bezpiecznik na panelu przednim. Faza może być odcięta. Może neutralny. Napięcie jest poza zakresem akceptowalnym Przełącznik 4 może być uszkodzony lub multimetr może być uszkodzony. Zadzwoń po serwis techniczny. Przełącz na obwód Bypass na tryb Line. Skontaktuj się z naszym serwisem technicznym lub punktem sprzedaży. Przekaż im następujące informacje: -Numer serii i kva, -Datę wystąpienia problemu OSTRZEŻENIE: Każda interwencja powinna być wykonana przez autoryzowany serwis. Dystrybucja na fazy Użytkownik nie może podłączyć znacznie większego obciążenia niż moc wyjściowa stabilizatora. Moc wyjściowa regulatora powinna być zawsze wyższa od podłączonego obciążenia. W tych okolicznościach stabilizator odłączy zasilanie od obciążenia. ROZWIĄZYWANIE PROBLEMÓW BYPASS Jeśli masz problem z poprawnym działaniem stabilizatora możesz ustawić przełącznik 4 w pozycje bypass. Wtedy napięcie sieciowe zostanie podane bezpośrednio na wyjście stabilizatora 27

28 Zasada działania termostatu: Chłodzenie w Delcie AVR jest zapewnione dzięki termostatom kontrolującym wentylatory. Wentylatory są umieszczane na ścianach stabilizatora, dla każdej fazy są oddzielny wentylator bądź wentylatory. Użytkownik może kontrolować chłodzenie poprzez termostat pomiędzy temperaturami działania stopni Celsjusza. Poniżej 30 stopni wentylatory zostają włączone właściwie na stałe. Podczas normalnej pracy nie ma potrzeby ciągłego wentylowania, chyba, że temperatura otoczenia jest wysoka. Jeśli przełącznik 4 nie działa Sprawdź przełącznik. Kabel energetyczny może być odłączony z wtyczki lub płytki mogą być złamane. Jeśli wentylatory nie działają Sprawdź ustawienia termostatu z przodu wyświetlacza. Jeśli po obniżeniu temperatury na termostacie, wentylatory nie uruchamiają się, sprawdź podłączenie zasilania. Jeśli zasilanie dochodzi, wentylatory są uszkodzone. Przeciążenie prądowe Servo silnik może być uszkodzony. Elektroniczna karta może być spalona albo uszkodzona. Dystrybucja fazy może być nadmierna lub mylna. W PRZYPADKU AWARII Proszę odkręć i zdejmij ściany boczne stabilizatora i skontroluj ogólny widok. Czy widzisz części spalone. Sprawdź transformator i autotransformator, jeśli są spalone skontaktuj się z serwisem. Silnik: Jeśli jest spalony rolka nie będzie się obracać po autotransformatorze w trybie stabilizacji. Sprawdź czy karta sterownicza podaje napięcie na silnik. 28

29 Karta sterownicza : W stabilizatorze każda z faz jest stabilizowana oddzielnie. Znajdź na niedziałającej fazie kartę sterowniczą i sprawdź czy dochodzi do niej napięcie sieciowe. Jeśli nie, sprawdź bezpieczniki na panelu przednim czy nie są przepalone. W trybie Stabilizacji sprawdź czy karta podaje napięcie na wyjście Motor (silnik). Na półce powinieneś znaleźć kartę sterowniczą zapasową. Możesz spróbować wymienić kartę sterowniczą. Transformator do karty sterowniczej. Jeśli nie dochodzi napięcie sprawdź czy nie jest przepalony bezpiecznik na panelu przednim stabilizatora. Jeśli napięcie dochodzi, ale transformator nie podaje napięcie na kartę prawdopodobnie jest uszkodzony. Znajdź zapasowy transformator i wymień.. Rolka Sprawdź poprawność połączenia pomiędzy rolką a silnikiem. Jeśli możesz bez wysiłku okręcić rolkę po autotransformatorze, połączenie między silnikiem a rolką jest przerwane. Sprawdź czy rolka dobrze przywiera do autotransformatora. Dla większych mocy stabilizatora połączenie pomiędzy silnikiem a rolką jest poprzez pasek. Sprawdź czy nie jest za luźny. Być może trzeba spróbować lepiej naciągnąć pasek poprzez odsunięcie silnika.. Przełącznik: Sprawdź ręcznie czy nie ma poluzowanych lub odłączonych przewodów. 29

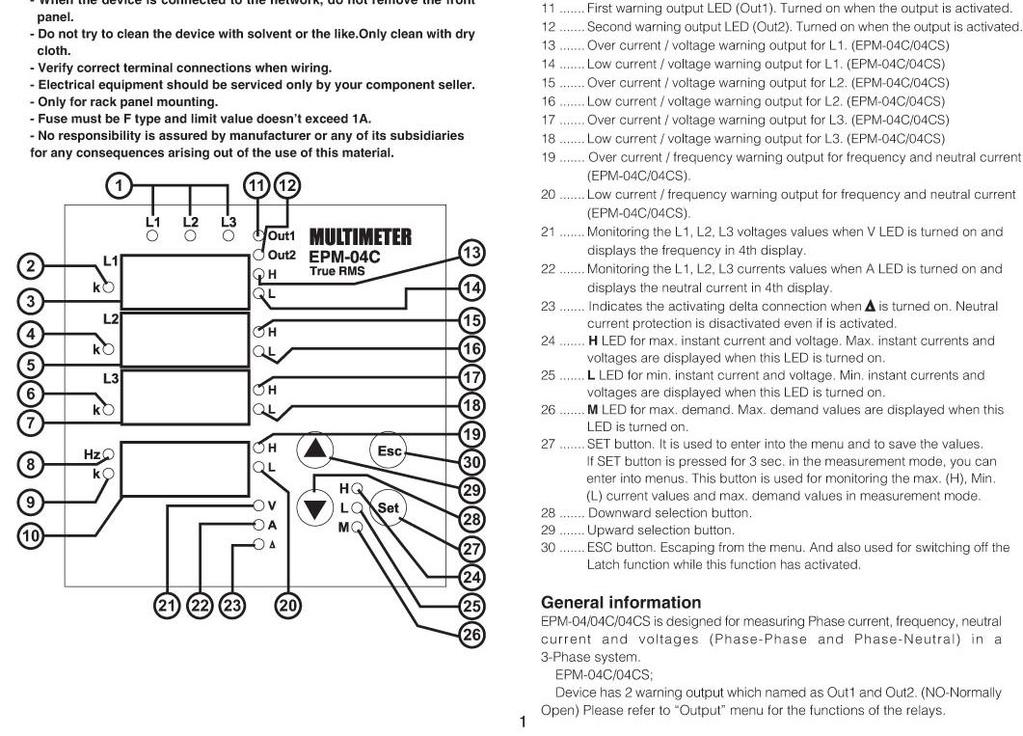

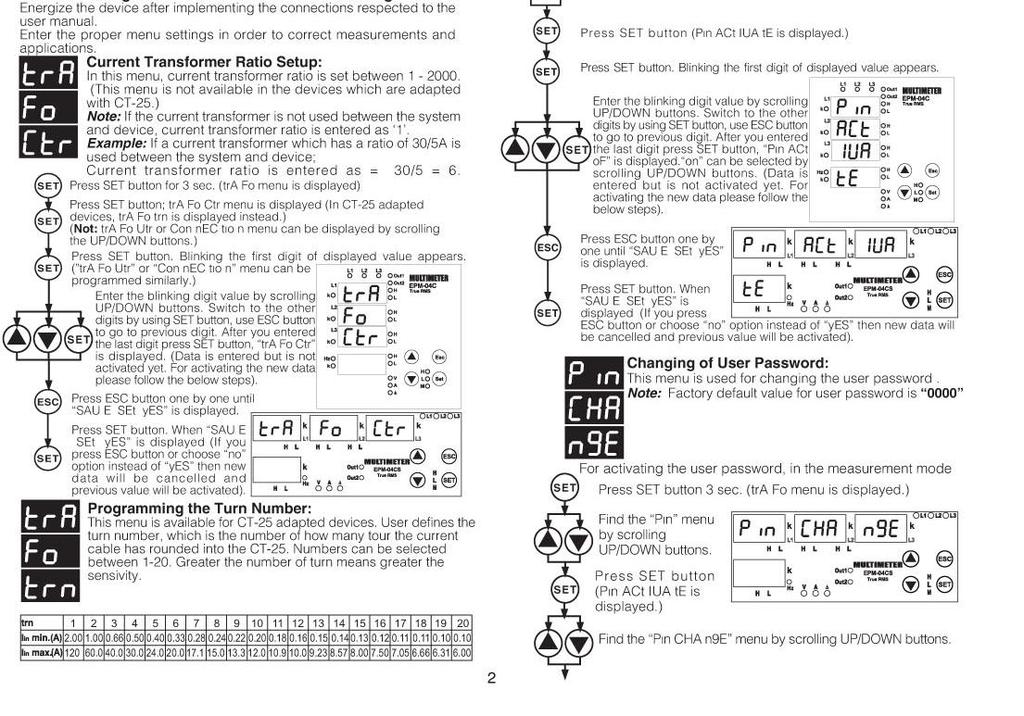

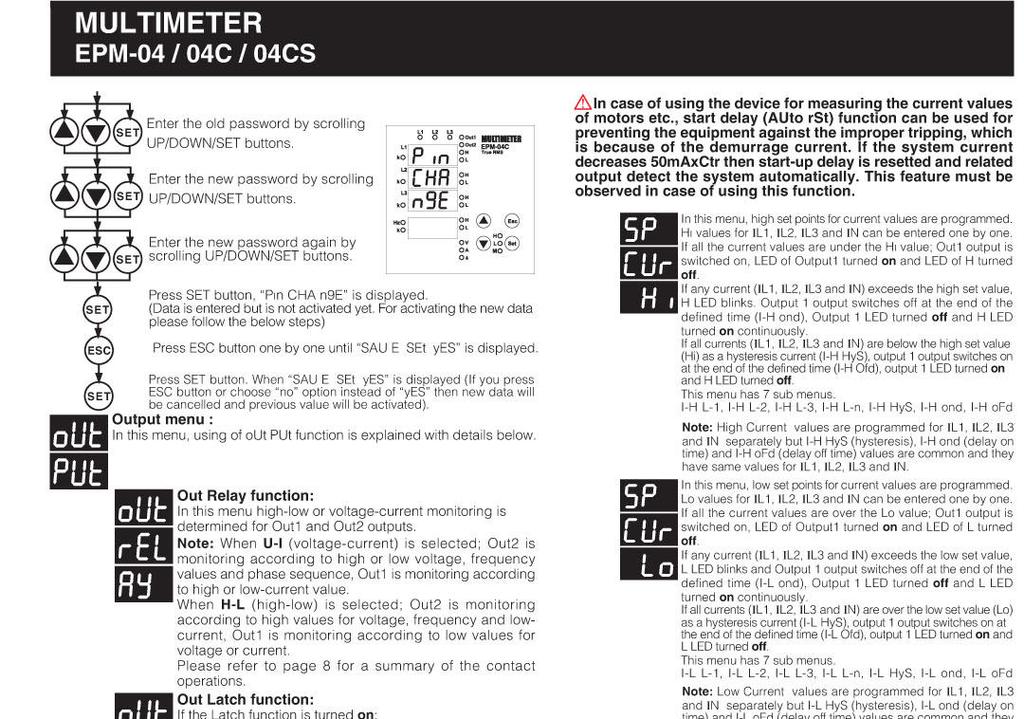

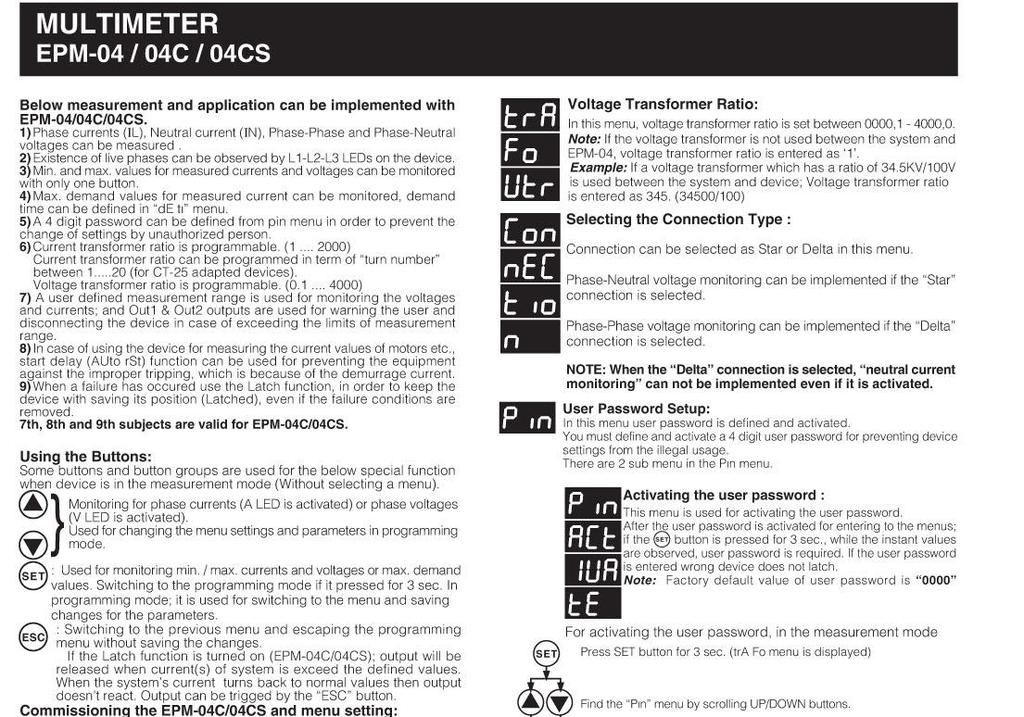

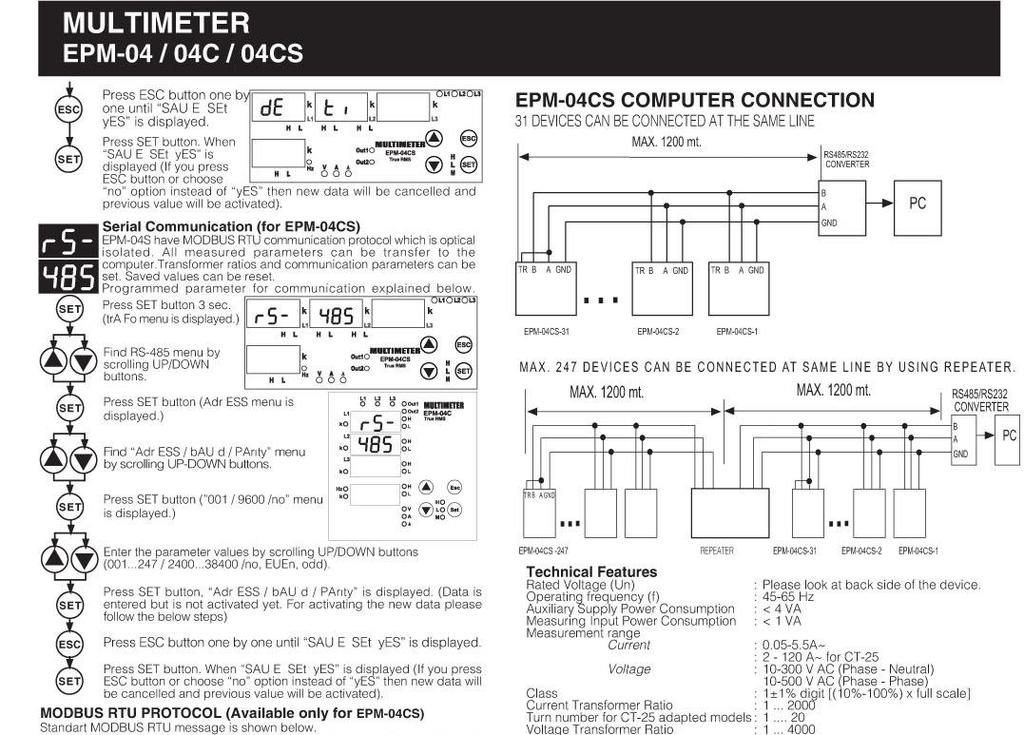

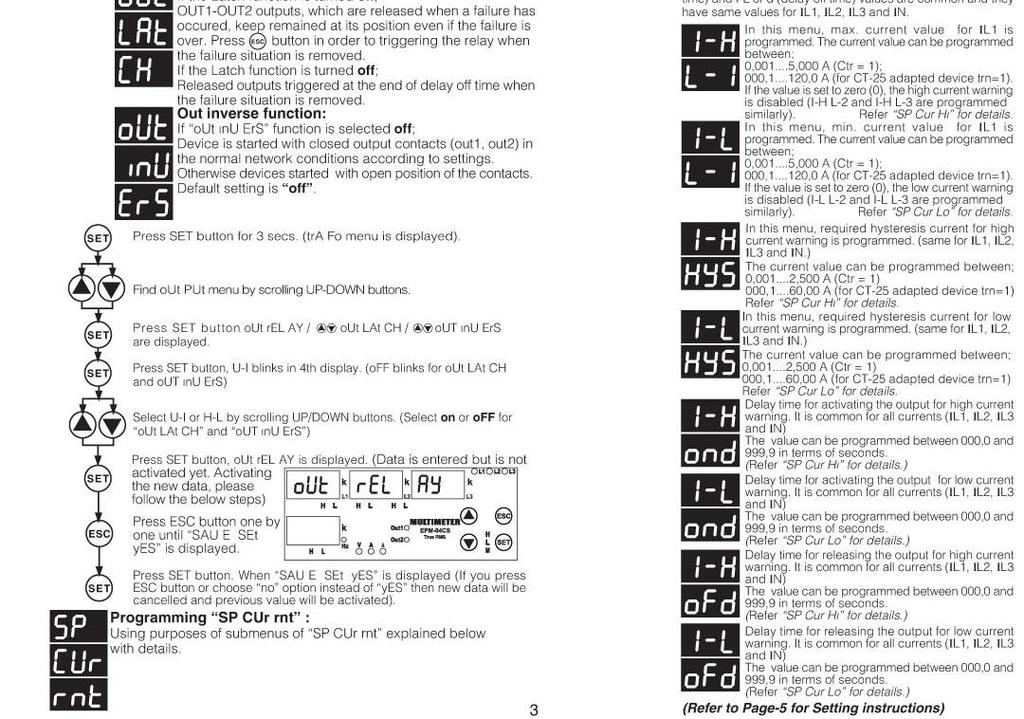

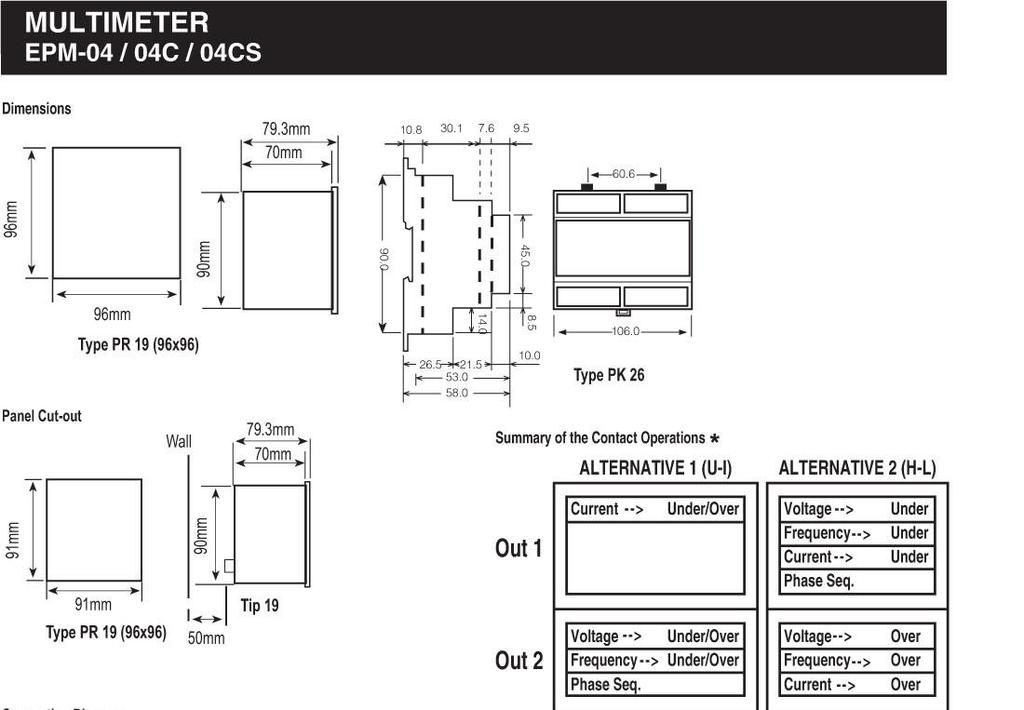

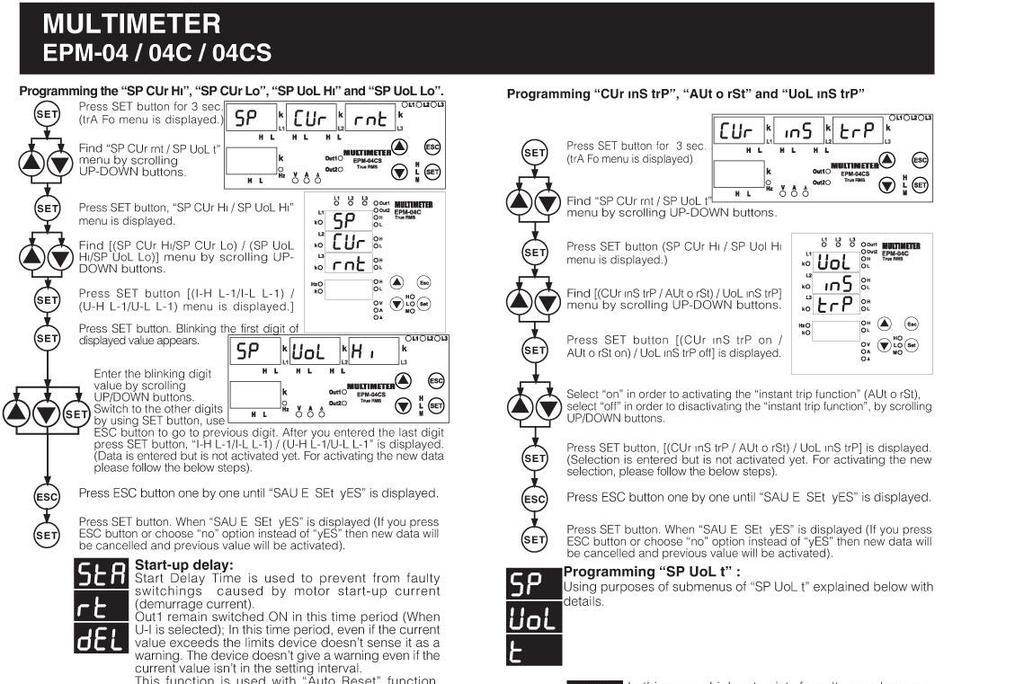

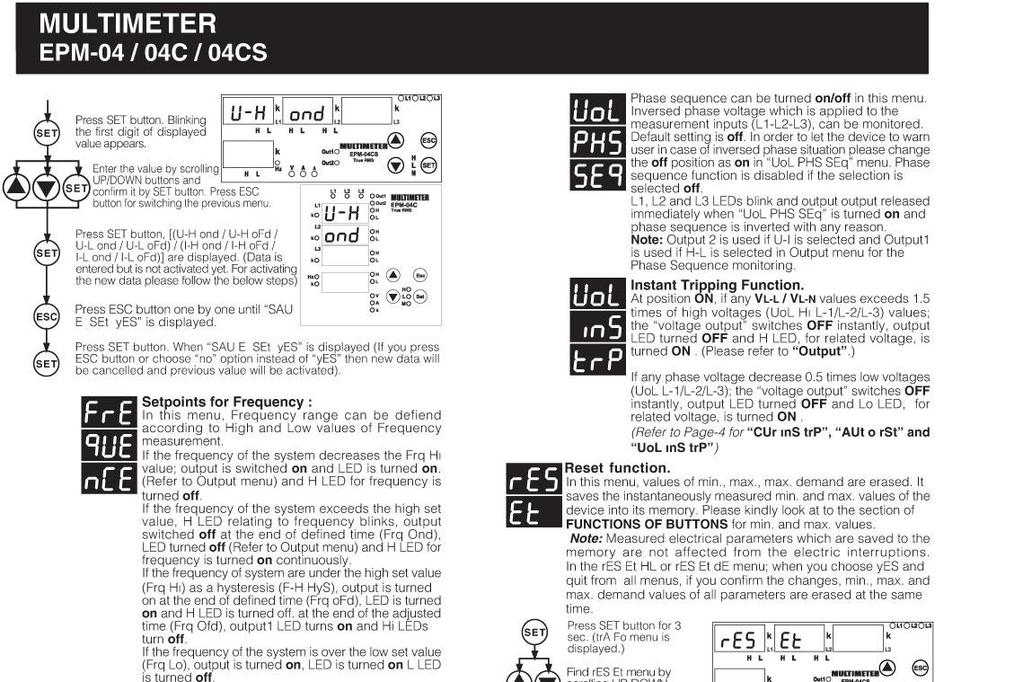

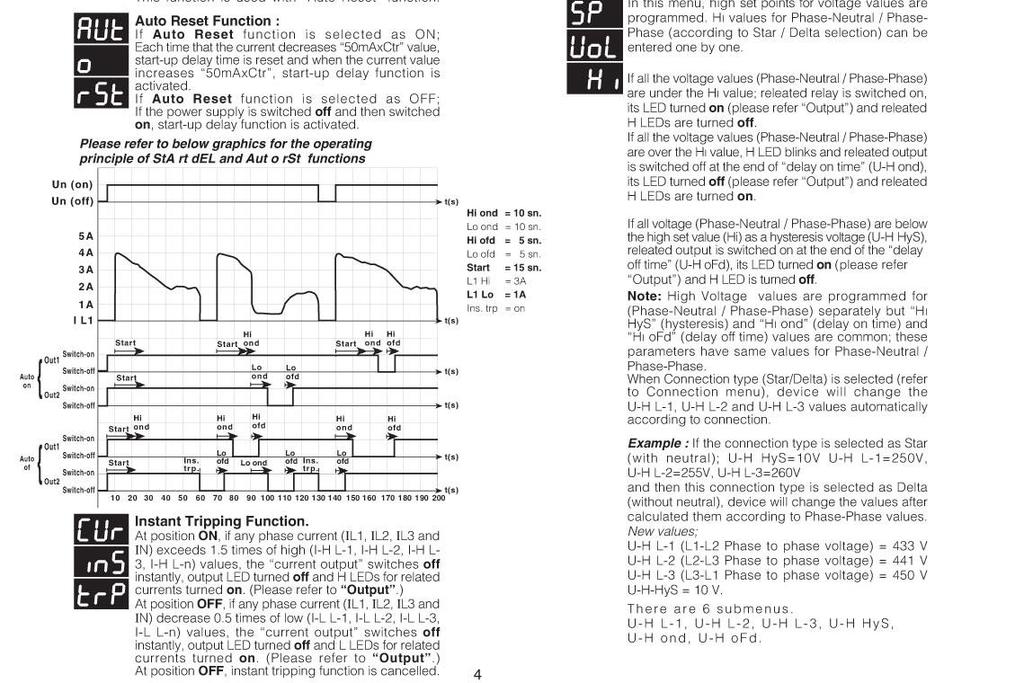

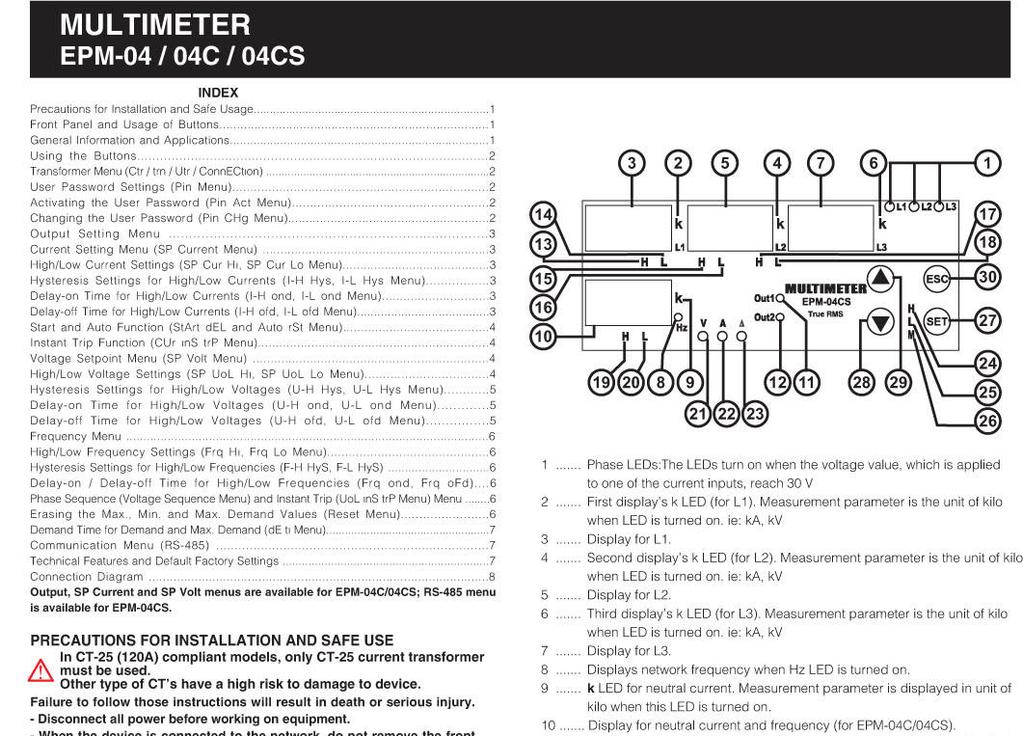

30 16. Instrukcja multimetra 30

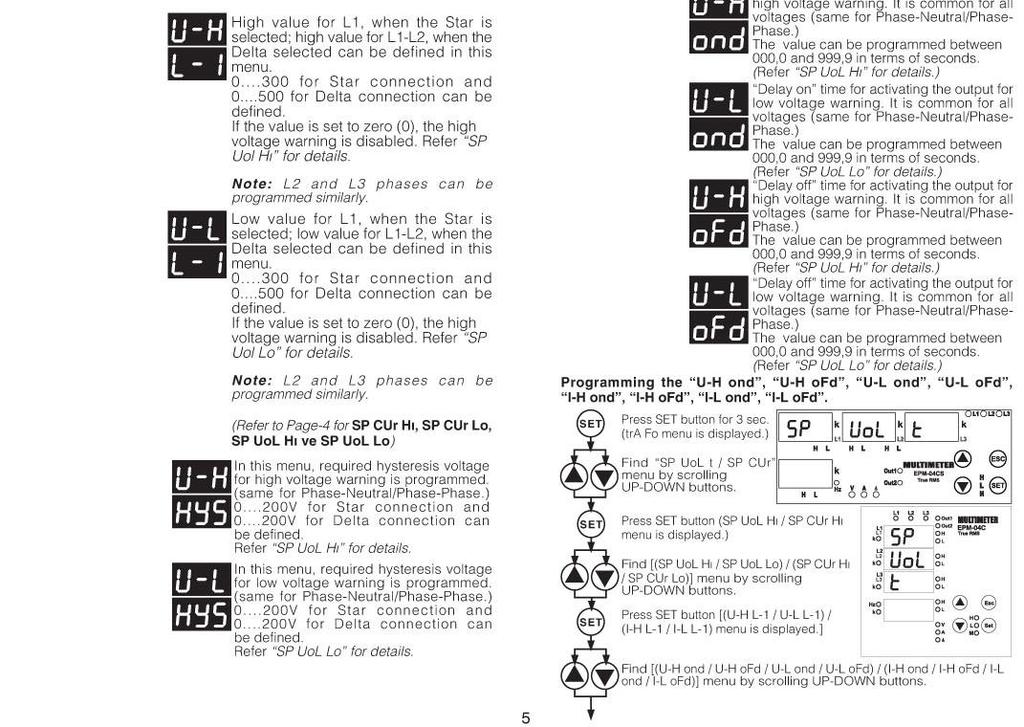

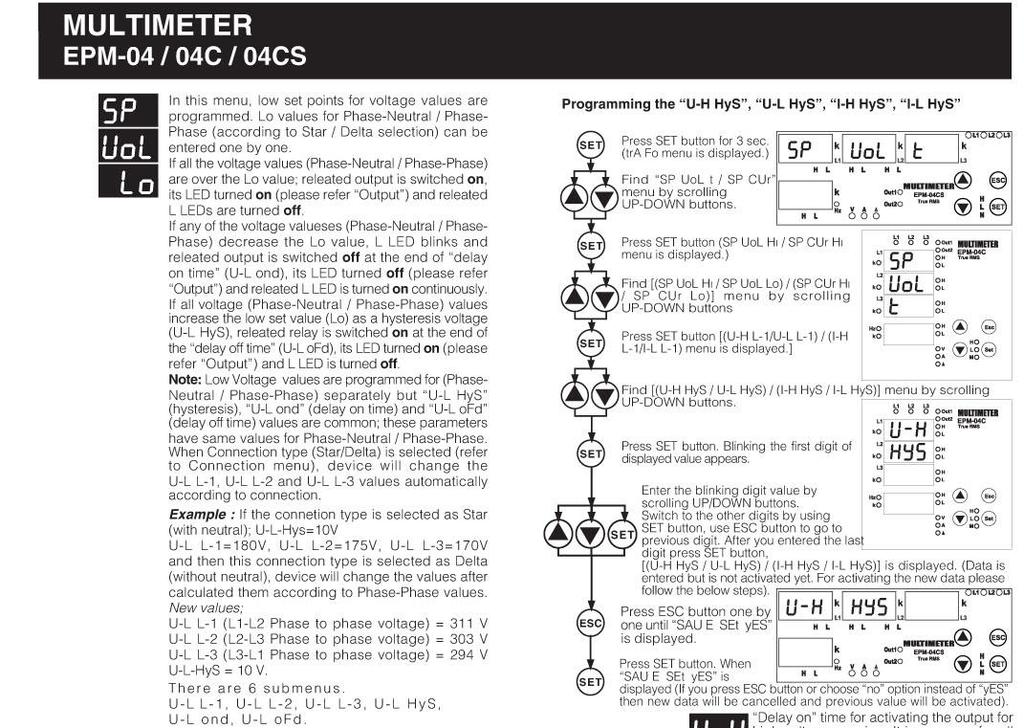

31 31
