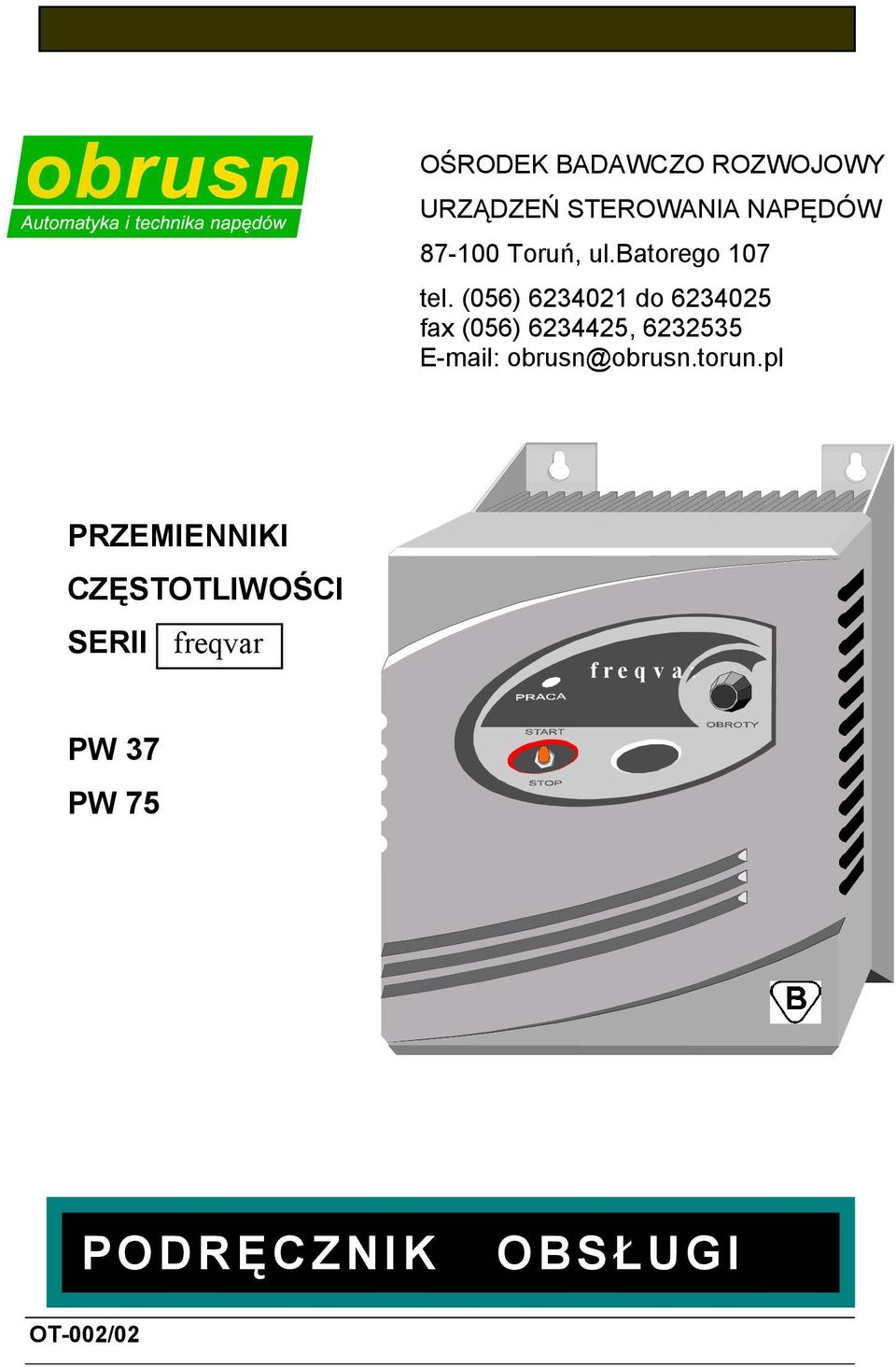

1 PRODUKCJA, SPRZEDAŻ, URUCHAMIANIE, SERWIS, APLIKACJE 1 OŚRODEK BADAWCZO ROZWOJOWY URZĄDZEŃ STEROWANIA NAPĘDÓW Toruń, ul.batorego 107 tel. (056) do fax (056) , obrusn@obrusn.torun.pl PRZEMIENNIKI CZĘSTOTLIWOŚCI SERII freqvar freqvar PW 37 PW 75 PODRĘCZNIK OBSŁUGI

2 2 ŚWIADECTWO DOPUSZCZENIA URZĄDZENIA DO PRODUKCJI Na podstawie paragrafu 5 Uchwały nr 118 Rady Ministrów z dnia 15 sierpnia 1986r. w sprawie obowiązkowej oceny maszyny i innych urządzeń technicznych pod względem bezpieczeństwa i higieny pracy (Monitor Polski Nr 26 poz.180) - urządzenie : FREQVAR -Przemiennik Częstotliwości PC137N, PC 175N, PC 275, PC 303N, PC 305N, PC 307N, PC 311N, PC 315N, PC 322N, PC 330N, PC 1110, PC 1220, PC 2110, PC 2220, PC 2300, PW 37, PW 75. U zasil = 220V/230V + PE 50/60Hz PC 137N, PC 175N, PC 275, PC 303N, PC 305N, PC 307N, PC 311N, PC 315N, PC322N, PC 330N, PC 1110, PC 1220, PC 2110, PC 2220, PC 2300, PW 37, PW SWW po uzyskaniu pozytywnej oceny dokumentacji konstrukcyjnej oraz prób i badań prototypu w zakresie wymagań bezpieczeństwa i higieny pracy - kwalifikuje się do podjęcia produkcji. Zalecenia eksploatacyjne: w podręczniku obsługi. Toruń, r. Ośrodek Badawczo Rozwojowy Urządzeń Sterowania Napędów w Toruniu Dyrektor mgr inż.kazimierz Pfont

3 3 BEZPIECZEŃSTWO UWAGA: Urządzenie opisane w niniejszej instrukcji zawiera elementy pracujące pod wysokim napięciem, mogące wywołać porażenie zagrażające zdrowiu i życiu. Za zainstalowanie i użytkowanie urządzenie zgodnie z obowiązującymi w Polsce przepisami bezpieczeństwa odpowiada użytkownik lub właściciel urządzenia. Urządzenie winno być zainstalowane i obsługiwane przez wykwalifikowany personel, po przeczytaniu i zrozumieniu niniejszej instrukcji. W razie niepewności prosimy o kontakt z dostawcą. OBRUSN nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego zastosowania, podłączenia lub niewłaściwego ustawienia parametrów użytkowych urządzenia. OBRUSN informuje, że urządzenia opisane w instrukcji są stale ulepszane i zastrzega sobie prawo do zmian bez powiadomienia dotychczasowych użytkowników. Urządzenie zostało sprawdzone przed wysyłką od dostawcy, jednak przed zamontowaniem i uruchomieniem należy sprawdzić czy w czasie transportu nie nastąpiło jego uszkodzenie, poluzowanie elementów lub zanieczyszczenie obcymi materiałami. Urządzenie odpowiada stopniowi ochrony IP20. Warunki zewnętrzne podczas jego składowania, transportu i eksploatacji winny być dostosowane do tego poziomu ochrony. UWAGA: Występujące w sieciach zasilających przepięcia łączeniowe i atmosferyczne, niezbędne jest stosowanie dławików sieciowych po stronie zasilania przemiennika. UWAGA! Kondensatory w obwodach stałoprądowych, znajdujące się we wnętrzu urządzenia, pozostają naładowane przez pewien czas po odłączeniu zasilania. Przed rozpoczęciem prac instalatorskich i naprawczych należy zawsze odczekać około 5 minut i sprawdzić czy czerwona dioda widoczna przez górną kratkę wentylacyjną jest zgaszona. 1. CHARAKTERYSTYKA Przemienniki przeznaczone są do zasilania standardowych trójfazowych silników indukcyjnych, pracujących ze zmienną prędkością obrotową w wentylatorach. Typ PW 37 i PW 75 obejmuje przemienniki o mocy 0.37kW i 0,75kW, zasilane prądem zmiennym jednofazowym o napięciu 220V/230V. Wyposażenie dodatkowe dostarczane na życzenie. 1. Dławik sieciowy D-1.6/12/ Zespół dławików silnikowych ZD Filtr przeciwzakłóceniowy FP-250/ Przystawka zdalnego sterowania PZS/P. 6. Potencjometry, łączniki. 7. O budowa IP54 z wentylacją (wymiary na życzenie).

4 4 2. DANE TEC HNICZNE Parametr Symbol Jedn. PW 37 PW 75 Napięcie zasilania U Z V 220/230V +10% -15% Prąd zasilania I Z A 5 9 Napięcie wyjściowe U N V 3x0 - UZ Prąd wyjściowy IN A 2, 2 4 Częstotliwość wyjściow a f Hz 5-50 Przeciążenie % 120 przez 30s Moc silnika PN kw 0,37 0,75 Temperatura pracy t C 5-40 Masa m kg 1,4 3. WYMIARY Wymiary otworów do mocowania 4 otwory M

5 5 4. PODŁĄCZENIE ELEKTRYCZNE Listwa mocy Zasilanie 220/230V +10/-15% częstotliwość 48 62Hz Silnik podłączony w trójkąt 3x220V Listwa sterująca MAS ZAD 10V STA MAS P 10kΩ/ A Potencjometr zadający START/ STOP PRACA Po załączeniu zasilania dioda LED (na obudowie) świeci słabym światłem. Po załączeniu łącznika START/STOP dioda LED świeci intensywnym światłem a silnik przyspiesza do obrotów zadanych potencjometru P.

6 6 5. SCHEMAT APLIKACYJNY L N PE DŁAWIK SIECIOWY D-1,6/12/479 FP-250/15 _ + 20mA R=500Ω _ + 10V P=k Ω/A M N PE MAS ZAD PW 37 PW 75 PE U V W M 3~ SILNIK 220V/380V 10V STA MAS START/ STOP

7 7 6. WARUNKI GWARANCJI Na przemienniki udzielana jest 12-to miesięczna gwarancja na ogólnie przyjętych zasadach. W przypadku stwierdzenia nieprawidłowego użytkowania lub ingerencji w układ przemiennika przez użytkownika, traci on prawo do napraw gwarancyjnych. Jedynym upoważnionym do napraw gwarancyjnych jest: Dział Serwisu OBRUSN w Toruniu, ul.batorego 107, tel. 056/ fax 056/ i 056/ Ze względu na konieczność przejścia po naprawie kompleksowych testów działania na specjalistycznych urządzeniach przemienniki naprawiane są wyłącznie w OBRUSN. W wyjątkowych przypadkach serwis dokonuje napraw u klientów, którzy posiadają odpowiednie warunki i wyposażenie. Zgłaszając uszkodzenie przemiennika użytkownik proszony jest o dostarczenie producentowi opisu wykorzystania urządzenia z podaniem rodzaju sygnalizowanego błędu oraz karty gwarancyjnej o ile jest to naprawa gwarancyjna. Jeśli pojawiły się wątpliwości co do prawidłowego funkcjonowaniu przemiennika prosimy o kontaktowanie się z: OBRUSN w Toruniu, ul.batorego 107; tel.056/ ; fax 056/ , ; obrusn@obrusn.torun.pl
