1 Otwarte seminarium 2015 MOŻLIWO LIWOŚCI WYKORZYSTANIA DRONÓW DO CHARAKTERYSTYKI I OCENY JAKOŚCI ŚRODOWISKA dr inż.. Monika Badurska Kierownik Projektów w Rozwojowych EUROSYSTEM S.A. monika.badurska@eurosystem.com.pl Instytut Ekologii Terenów w Uprzemysłowionych Katowice, 23 kwietnia 2015

2 EUROSYSTEM S.A. EUROSYSTEM od lat specjalizuje się w pozyskiwaniu dokładnych danych przestrzennych Zakres usług: Fotogrametria cyfrowa Systemy Informacji Przestrzennych Bazy Danych Obiektów Topograficznych Skaning laserowy Geodezyjne pomiary GPS Ewidencje gruntów i budynków Kontrola obszarów rolnych (dopłaty UE)

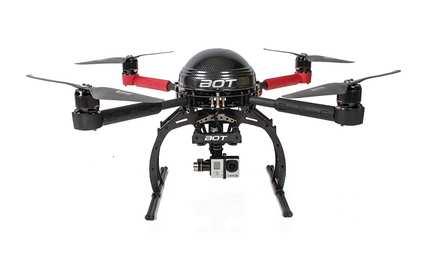

3 Bezzałogowe systemy lotnicze UAV Unmanned Aerial Vehicle UAS Unmanned Aerial System Alternatywa dla kosztownych pomiarów fotogrametrycznych i czasochłonnych pomiarów terenowych Wysoka mobilność loty poniżej poziomu chmur wysoka rozdzielczość czasowa Rejestracja danych nawet dla niewielkich obszarów

4 UAS Unmanned Aerial System POKRYCIE małe Pomiar terenowy UAS niska Fotogrametria lotnicza LIDAR wysoka Dane satelitarne ELASTYCZNOŚĆ duże

5 Różnorodność sensorów Kamery zakres widzialny bliska podczerwień wielospektralne hiperspektralne termalne Inne systemy pomiarowe LIDAR czujniki zanieczyszczenia powietrza czujniki wilgotności powietrza

6 Drony do zadań specjalnych badanie jakości powietrza analiza wody

7 Drony do zadań specjalnych badanie jakości powietrza analiza wody

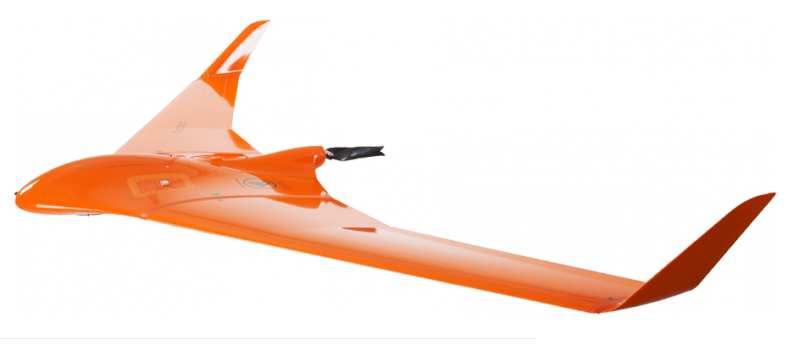

8 Bezzałogowy system fotolotniczy BRAMOR geo Rozpiętość skrzydeł 230cm Waga 3.8 kg Aparat cyfrowy SONY NEX-7 (24Mp) (RGB, IR)

9 BRAMOR geo Lot autonomiczny Wysokość lotu 100m 400m (piksel 1cm 5cm) W ciągu 90 minut rejestracja zdjęć dla 5km 2 Rejestracja obiektów powierzchniowych i liniowych

10 ZDJĘCIA LOTNICZE Zdjęcia lotnicze rozdzielczość do 1 cm!

11 ORTOFOTOMAPY Świętochłowice (4 cm)

12 Chmura CHMURA punktów PUNKTÓW (XYZ RGB)

13 NUMERYCZNY MODEL POKRYCIA TERENU

14 Wizualizacje 3D

15 Analiza jakości środowiska pozyskiwanie i gromadzenie danych o zasobach środowiska monitorowanie zagrożeń ewidencjonowanie zasobów szybki dostęp do aktualnych danych o środowisku żródło:

16 OCENA SYTUACJI PRZYRODNICZEJ wyznaczanie granic obszarów chronionych - identyfikacja granic siedlisk przyrodniczych - identyfikacja granic zagrożonych gatunków fauny i flory tworzenie planów ochrony monitoring procesów dynamicznych - procesy fluwialne - zarastanie jezior i torfowisk badanie obszarów niedostępnych (mokradła, szuwary)

17 BADANIE SKAŻENIA ŚRODOWISKA

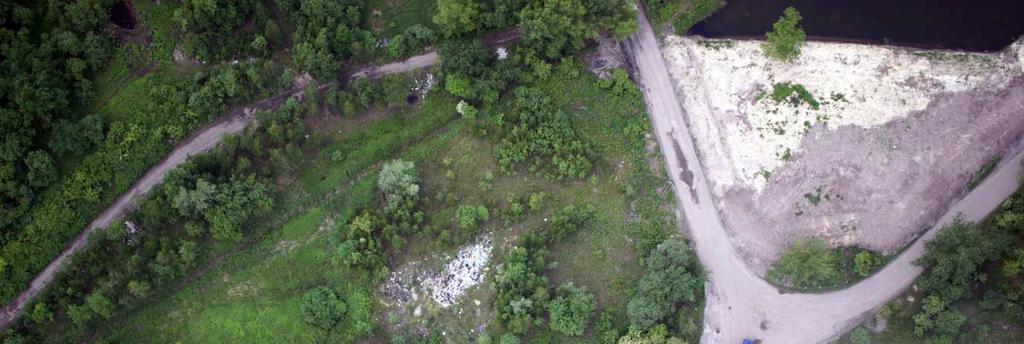

18 KONTROLA NIELEGALNYCH WYSYPISK

19 MONITOROWANIE SKŁADOWISK ODPADÓW

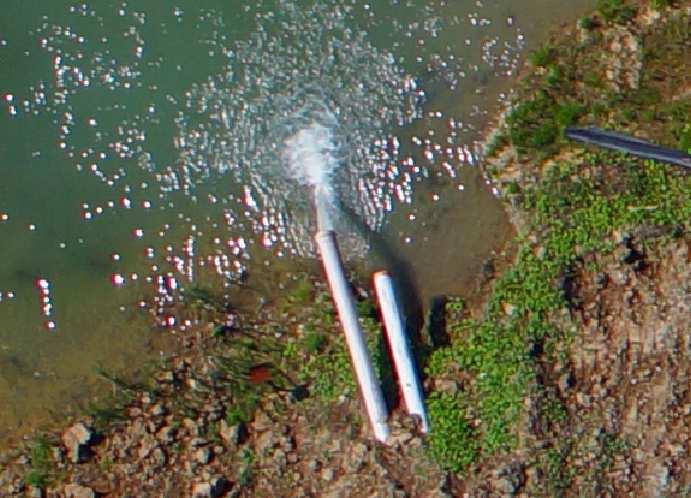

20 KONTROLA NIELEGALNYCH ODPADÓW

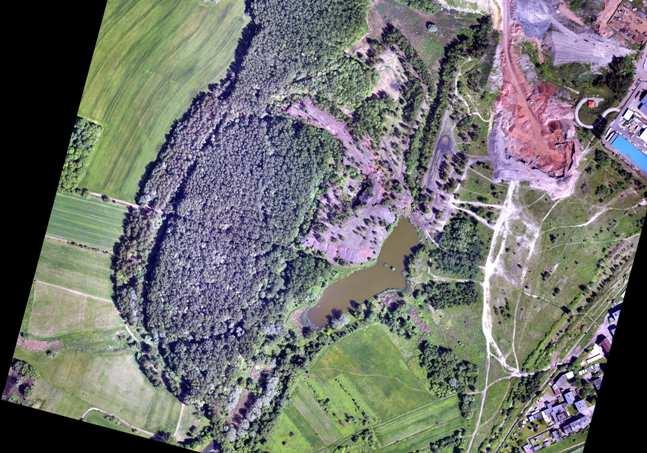

21 PROCESY REKULTYWACJI

22 ANALIZA ROŚLINNOŚCI analiza zmian pokrycia i użytkowania terenu monitorowanie wielkoobszarowych gospodarstw rolnych analiza rozwoju roślin wykrywanie obszarów wypalania traw wycena szkód przy wypłatach ubezpieczeń rolnictwo precyzyjne - automatyzacja procesu nawożenia - planowanie nawadniania (model 3d)

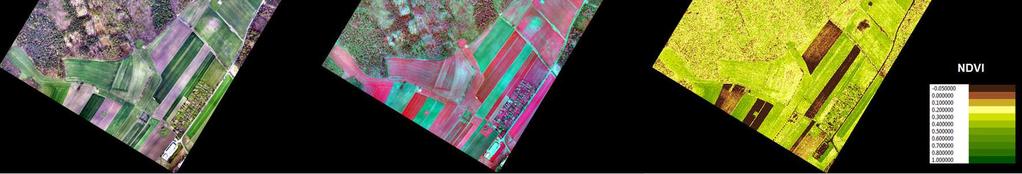

23 Rejestracja w zakresie bliskiej podczerwieni gwałtowne zmiany klimatu chwasty choroby roślin niewłaściwe nawadnianie słaby drenaż niejednorodne stosowanie nawozów ZAKRES WIDZIALNY BLISKA PODCZERWIEŃ ortofotomozaika model 3D

24 Rejestracja w zakresie bliskiej podczerwieni gwałtowne zmiany klimatu chwasty choroby roślin niewłaściwe nawadnianie słaby drenaż niejednorodne stosowanie nawozów ZAKRES WIDZIALNY BLISKA PODCZERWIEŃ ortofotomozaika model 3D

25 ANALIZA OBSADY MISCANTHUSA

26 INWENTARYZACJA ZIELENI analizy przestrzennego rozkładu struktury gatunkowej drzew określenie kondycji lasu na podstawie wskaźników wegetacyjnych wykrywanie martwych drzew analiza zmian pokrycia terenu określenie stref uszkodzenia lasu

27 INWENTARYZACJA ZIELENI

28 ANALIZY ILOŚCIOWE Odnawianie lasu: wycinka lasu zalesianie sztuczne plantacje usuwanie martwych drzew ANALIZY POWIERZCHNIOWE

29 GEODEZJA / PLANOWANIE PRZESTRZENNE weryfikacja treści map ewidencyjnych modernizacja EGiB aktualizacja map sytuacyjno - wysokościowych podkład mapowy w systemach GIS opracowanie MPZP i Studium wspomaganie decyzji o warunkach zabudowy określenie strefy dopuszczalnej wysokości zabudowy

30 SAMOWOLE BUDOWLANE

31 Aktualizacja mapy sytuacyjno - wysokościowej Dębieńsko (4 cm)

32 Numeryczny model terenu

33 INWENTARYZACJA TERENU

34 INWENTARYZACJA TERENU stanu nawierzchni dróg oznakowania poziomego chodników, parkingów przyrodnicza - pokrycia terenu roślinnością

35 INWENTARYZACJA TERENU

36 INFRASTRUKTURA DROGOWA 55km dróg wojewódzkich ortofotomapa (piksel 2 cm lub 3 cm) wizualizacje 3D pasa drogowego profile podłużne przekroje poprzeczne (co 100 m) bazę oznakowania pionowego (symbol, współrzędne podpór, dokumentacja fotograficzna) Pszczyna Fragment DW Węzeł 908 (Pszczyna DK1 Żory) Pszczyna Węzeł DK1 (2 cm)

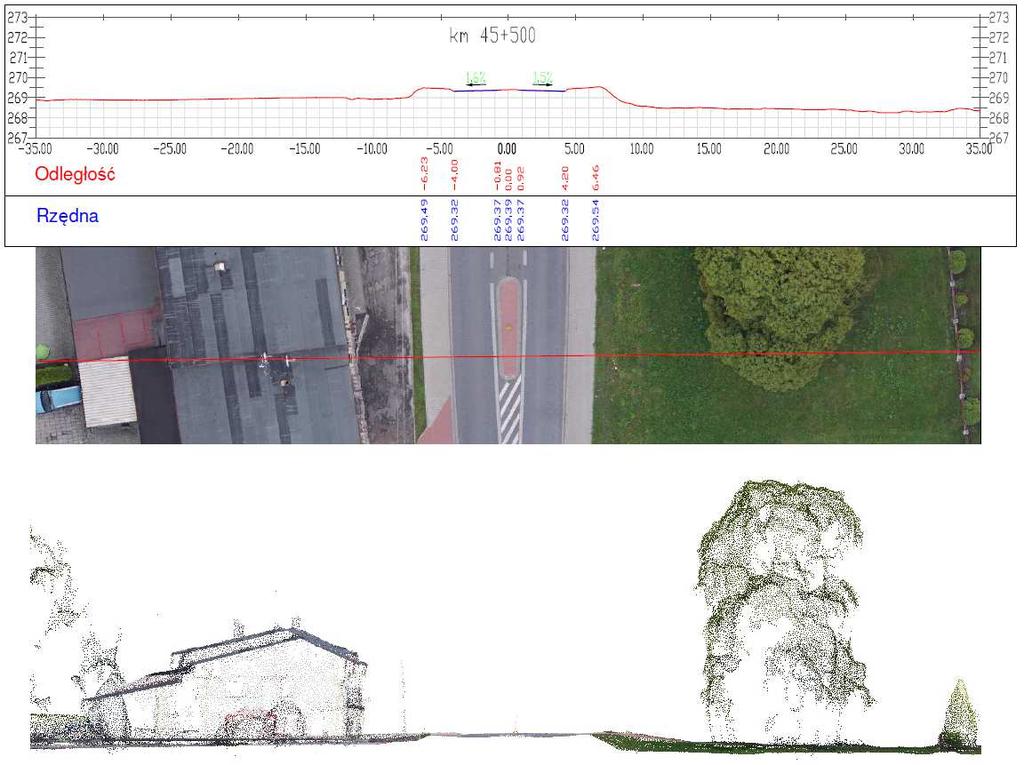

37 INFRASTRUKTURA DROGOWA

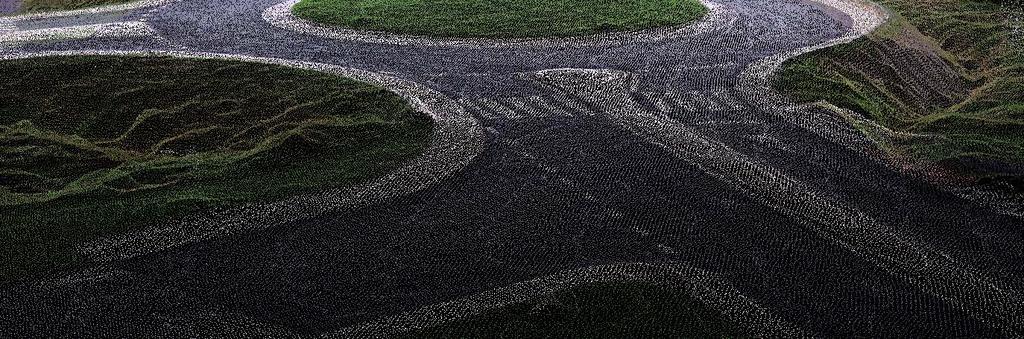

38 BARWNA CHMURA PUNKTÓW Fragment obwodnicy Żywca

39 MONITOROWANIE NOWYCH INWESTYCJI realizacja zadań inwestycyjno-modernizacyjnych rozwój infrastruktury miejskiej weryfikacja wykonanych zleceń materiał bazowy do wykonania inspekcji

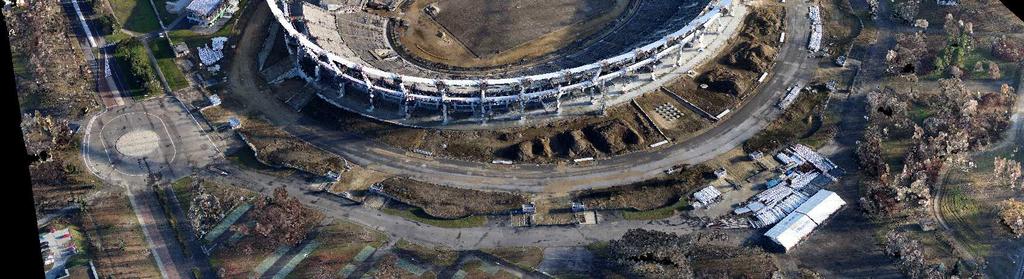

40 Budowa Stadionu Śląskiego w Chorzowie Chorzów (2 cm)

41 Monitorowanie nowych inwestycji

42 GÓRNICTWO, PRZEMYSŁ WYDOBYWCZY obliczanie objętości składowisk, hałd, zwałowisk obliczanie objętości wydobytej kopaliny monitorowanie zmian w czasie (stały nadzór prowadzonej eksploatacji) analiza deformacji wizualizacje 3D obiektów i obszarów

43 POMIARY OBJĘTOŚCI

44 POMIARY OBJĘTOŚCI

45 MONITOROWANIE ZMIAN W CZASIE MAJ 2014 LISTOPAD 2014

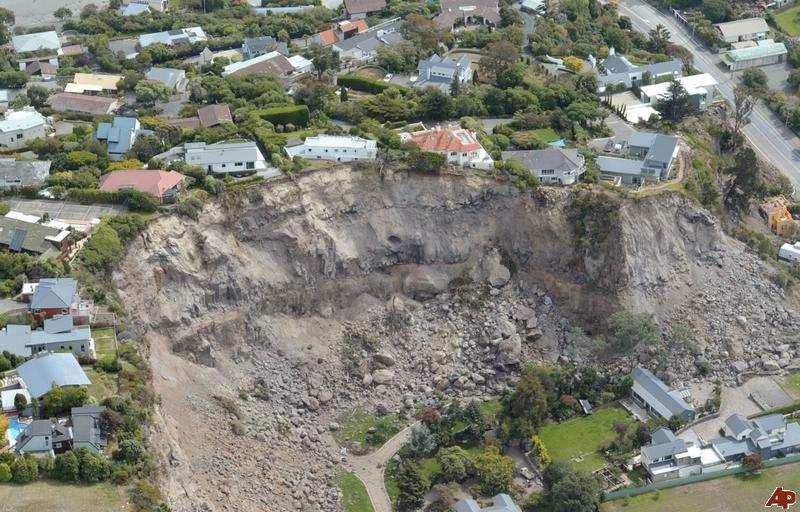

46 Klęski żywiołowe System szybkiego reagowania System wspomagania decyzji Identyfikacja obszarów najbardziej zagrożonych

47 Inwentaryzacja uszkodzeń Szacowanie strat fot: Zuzanna Gąsienica Roj,

48 Dziękuję za uwagę
