1 Kompletne rozwiązania Trimble dla BIM Wojciech Stolarski

2 Plan prezentacji Naziemny skaning laserowy Bezzałogowa fotogrametria lotnicza

zakresie 360 Duża liczba punktów: "chmura punktów Przestrzenna

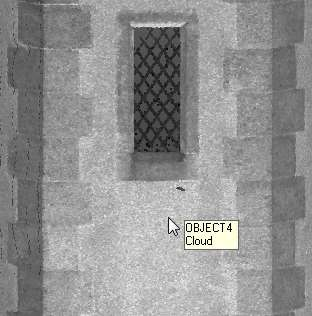

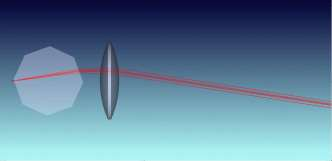

3 Skaning laserowy Pozyskiwanie informacji o kształcie obiektu technologią laserowego pomiaru odległości Bardzo szybki pomiar w zakresie 360 Duża liczba punktów: "chmura punktów Przestrzenna reprezentacja powierzchni Wygląda jak zdjęcie, ale chodzi właściwie o chmurę milionów punktów 3D

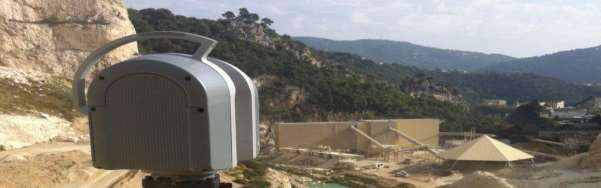

Trimble TX8 Technologia Lightning Nowa generacja technologii pomiaru High-Speed Time-of-Flight Wysoka prędkość: 1.000.

4 Trimble TX8 Technologia Lightning Nowa generacja technologii pomiaru High-Speed Time-of-Flight Wysoka prędkość: pkt/s Typowy czas skanowania: 2 min Czas wykonania zdjęć: 1 min Rozszerzony zasięg od 120 do 340m Stała dokładność Odchylenie standardowe 2mm na celowej do 120m

5 Trimble TX8 Bezkonkurencyjny Dane z najwyższego modelu skanera konkurencyjnego Krystaliczne dane ze skanera Trimble TX8

6 Trimble TX8 Bezkonkurencyjny Przybliżenie Dane z najwyższego modelu skanera konkurencyjnego Krystaliczne dane ze skanera Trimble TX8

Tachimetr skanujący Trimble SX10 I STAŁO

Innowacyjny Prawdziwe połączenie szybkiego

dotychczasowym sposobem pracy w terenie i

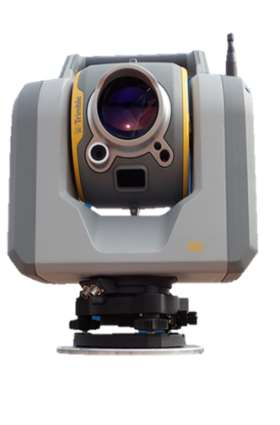

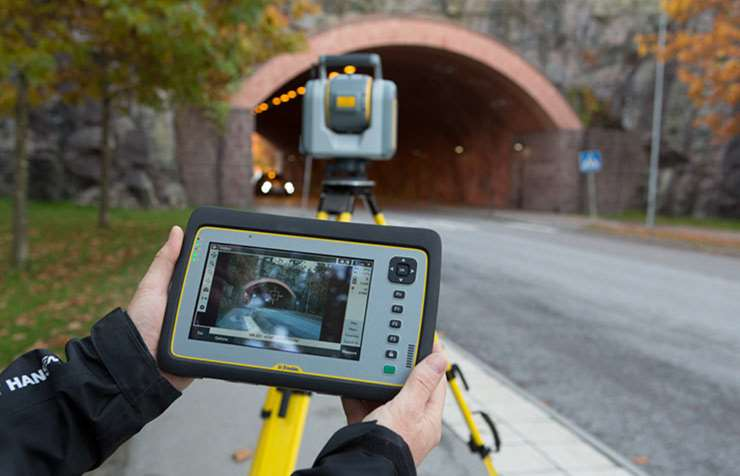

7 Tachimetr skanujący Trimble SX10 I STAŁO SIĘ JEDNYM! Innowacyjny Prawdziwe połączenie szybkiego skanowania, rozbudowanego obrazowania oraz najwyższej dokładności tachimetrycznej Prosty w użyciu Pełna integracja z dotychczasowym sposobem pracy w terenie i w biurze Wszechstronny Rozszerz swoje możliwości poprzez inwestycję w jedno urządzenie

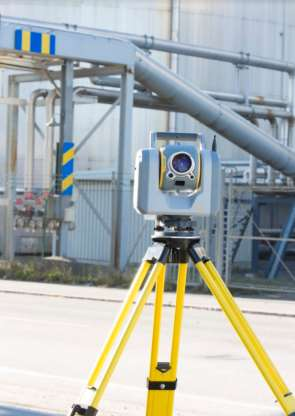

8 Najważniejsze dane techniczne Pomiar kąta Dokładność 1 Pomiar odległości Na pryzmat 1mm +1.5ppm Bezlustrowo 2mm + 1.5ppm Rozmiar plamki 50m 100m Zasięg Pryzmat = 5,500m Bezlustrowo = 800m Autolock 300m-800m Komunikacja WiFi Daleki zasięg Skanowanie Technologia skanowania pasmem 26.6kHz Odstęp 6.25mm do 50m Zasięg 600m Zakres szumów 50m VISION 120m 5 zintegrowanych kamer, wszystkie o kalibracji 2 pikseli lub lepszej Kamera poglądowa i główna Współosiowa kamera lunety Kamera w pionie optycznym Kamera śledząca

9 Najważniejsze cechy Trimble SX10 Pierwszy tachimetr z pełną technologią skaningu laserowego Pełna integracja chmury punktów ze skalibrowanymi zdjęciami

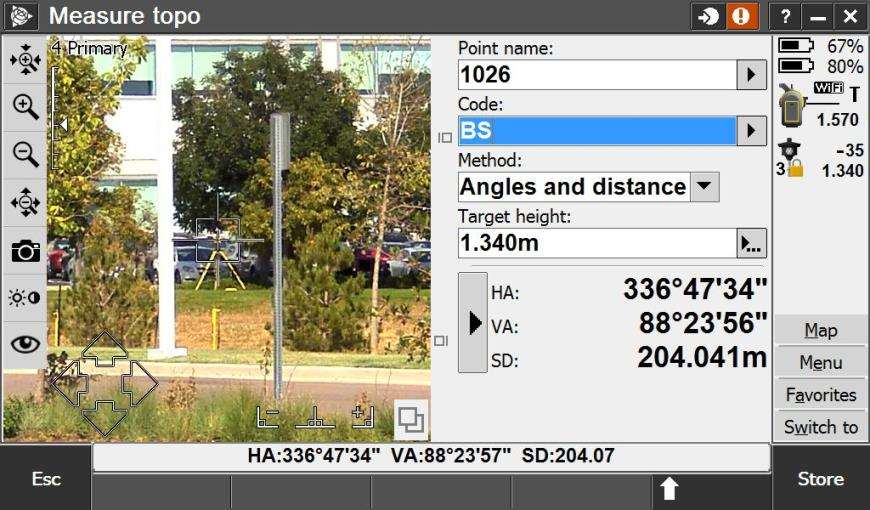

10 W pełni zintegrowany System Obrazowania Tele Camera Zoom Levels 5-8 Primary Camera Zoom Levels 3 & 4 Overview Camera Zoom Levels 1 & 2 Pryzmat w odległości około 200m

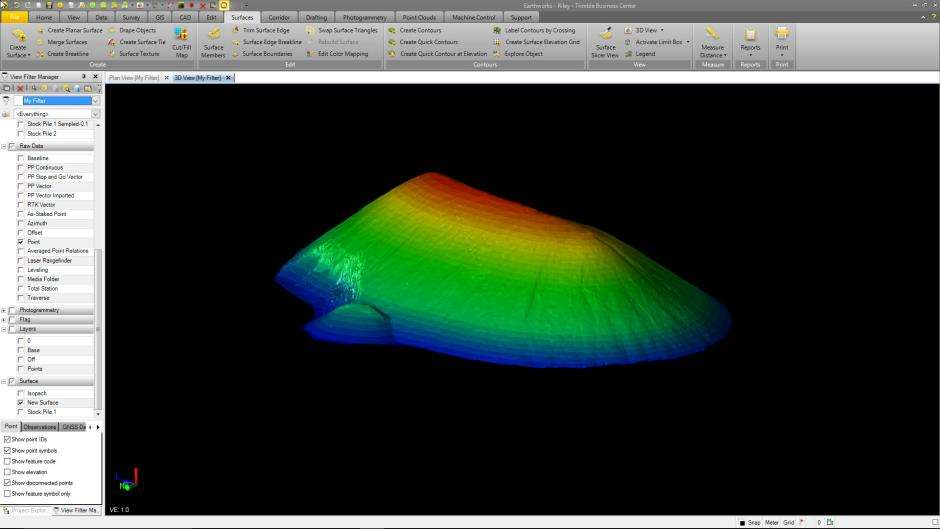

11 Obliczenia objętości mas ziemnych

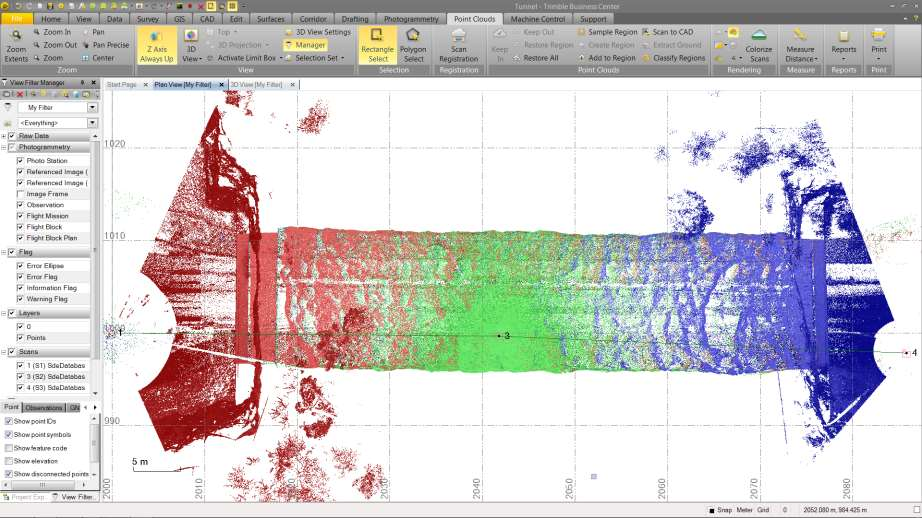

12 Pomiary inwentaryzacyjne

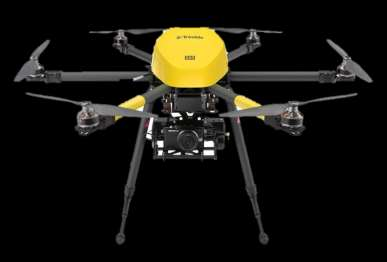

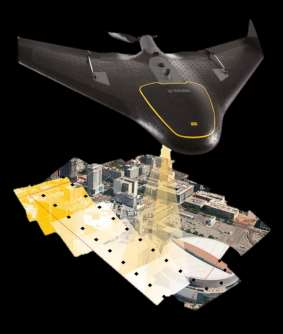

14 Bezzałogowa Fotogrametria Lotnicza Trimble UX5 Sprawdzony i Wydajny System Trimble UX5 HP Najwyższa precyzja pomiarów Trimble ZX5 Inspekcja wizyjna i praca w trudnym terenie

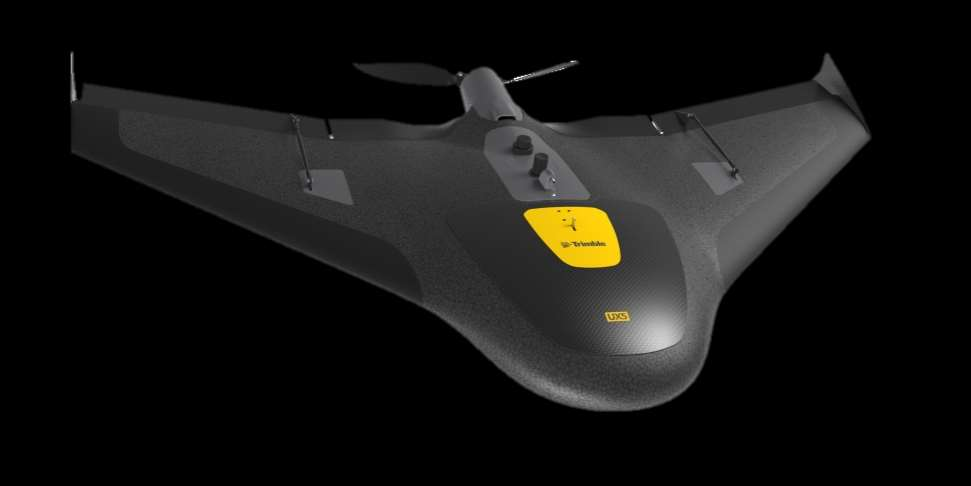

15 Trimble UX5

16 Trimble UX5 Przegląd systemu Body (skrzydło) Silnik, Bateria ebox Autopilot GPS nawigacyjny Radio do komunikacji Sensory prędkości, ciśnienia i pochyłu Aparat z specjalną optyką Wyrzutnia Kontroler Tablet PC Trimble Access Aerial Imaging

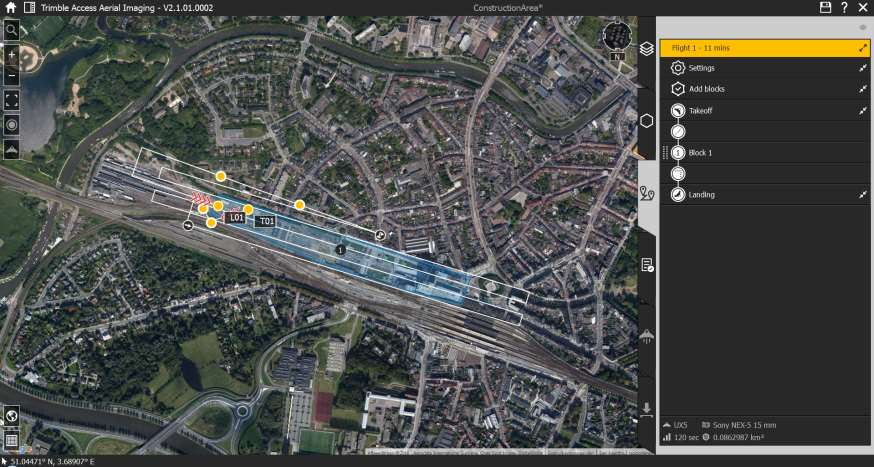

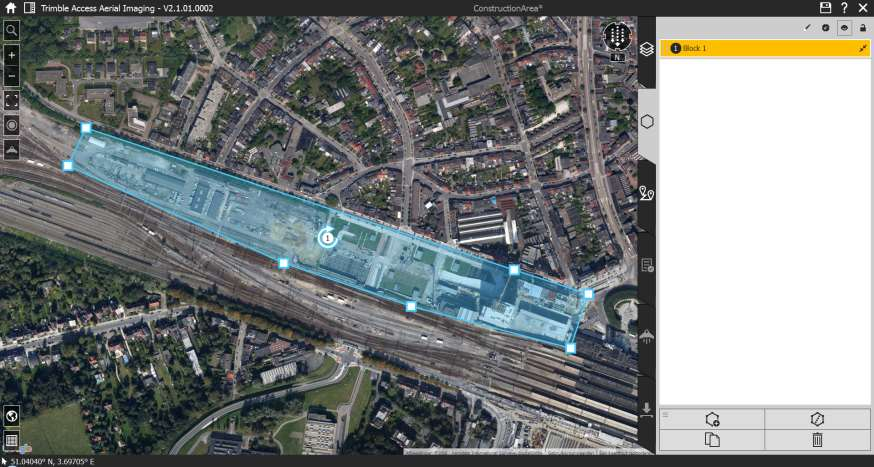

17 Trimble UX5- Planowanie misji

18 Trimble UX5- Planowanie misji

19 Trimble UX5- Planowanie misji

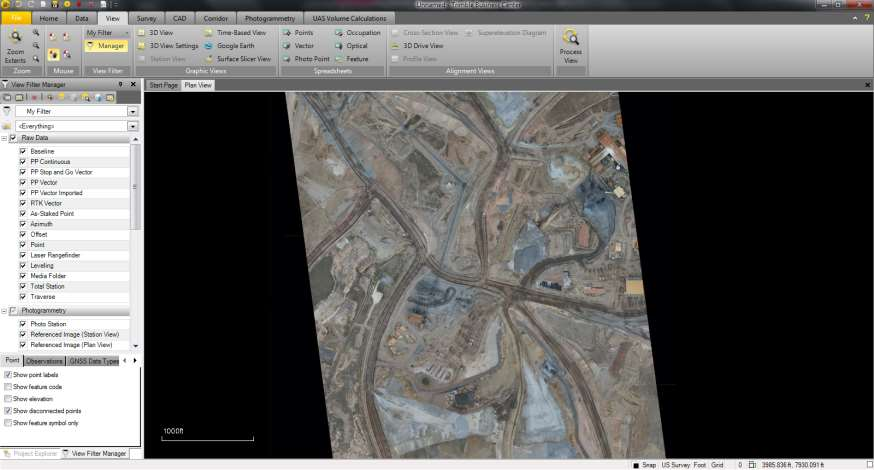

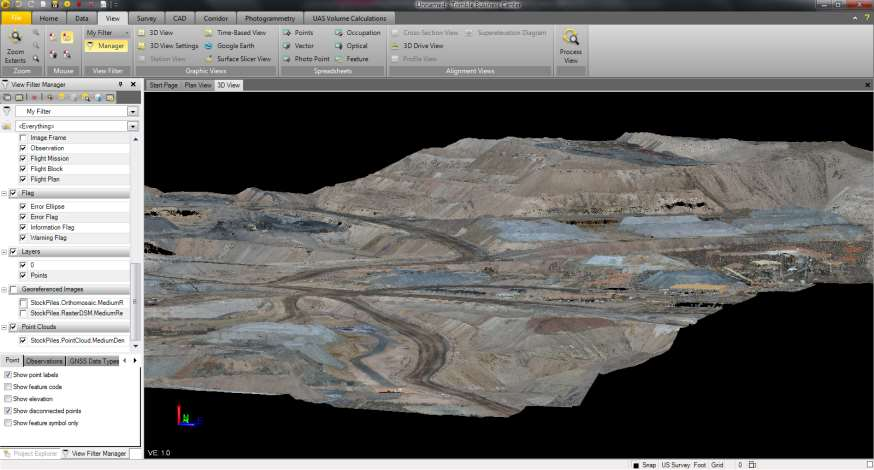

20 Trimble UX5 Opracowanie nalotów

21 Trimble UX5 Opracowanie nalotów

22 Trimble UX5 Opracowanie nalotów

23 Trimble UX5 Specyfikacja Prędkość lotu Aż 80 km/h Czas lotu Aż 50 minut Warunki pogodowe Max. prędkość wiatru 65 km/h Wysokość nad poziomem terenu (AGL) Od 75 m aż do 750 m Maksymalny pułap lotu Aż 5000 m

24 Trimble UX5 - Wydajność GSD 5 cm 4.5 km 2 GSD 2 cm 1.5 km 2 GSD 2 cm 0,1 km 2

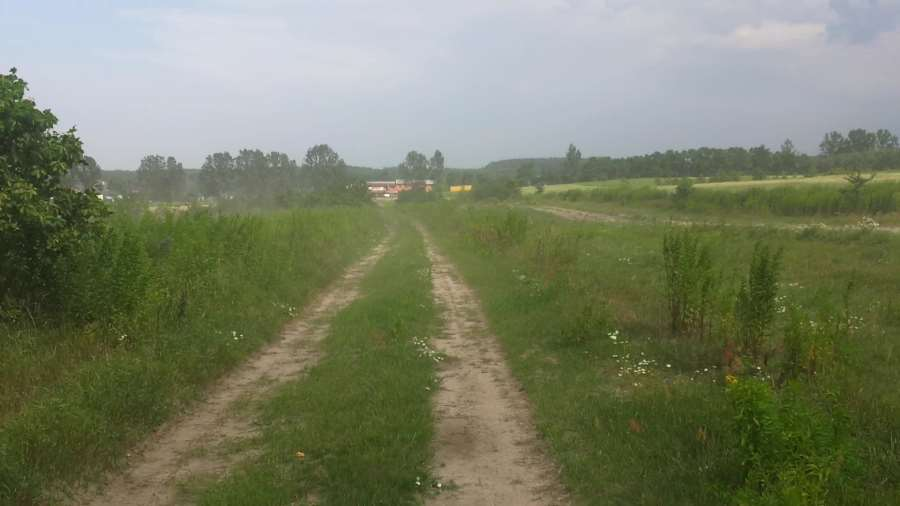

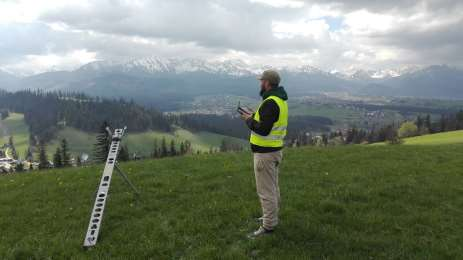

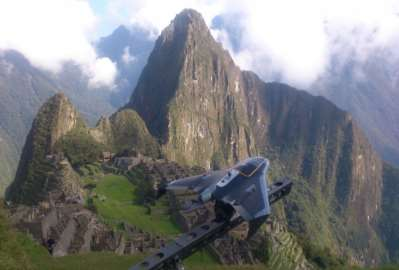

25 Trimble UX5 Różnorodne środowiska

26 Trimble UX5 Wytrzymałość Możliwość wykonywania lotów przy wietrze sięgającym 65 km/h!!!

Trimble UX5 Kamera Sony a5100 24 MPx z matrycą APS-C Piksel terenowy wielkości 2 cm Stałoogniskowy

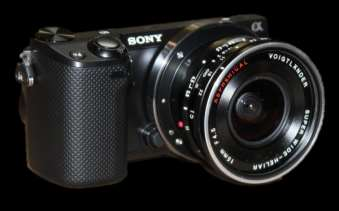

27 Trimble UX5 Kamera Sony a MPx z matrycą APS-C Piksel terenowy wielkości 2 cm Stałoogniskowy obiektyw Voigtlander Specjalny obiektyw zapewnia stałość geometrii aparatu Dostępny w RGB oraz NIR

28 Trimble UX5 HP

29 Trimble UX5 HP Precyzyjny GNSS UX5 HP gbox 336 kanałowy odbiornik L1/L2 GNSS GPS, GLONASS, BeiDou, (Galileo ready) Trajektoria liczona metodą PPK Automatyczne obliczenia w TBC Pozyskiwanie precyzyjnych współrzędnych zdjęć w trackie nalotu Eliminuje konieczność pomiaru fotopunktów

30 Trimble UX5 HP Kamera Sony a7r Rozdzielczość 36 Mpix Matryca Full Frame 36mm x 24 mm 2 wymienne obiektywy w zestawie (35 mm i 15 mm) Piksel terenowy wielkości 1 cm Gęstość chmury punktów 1000 pkt/m2

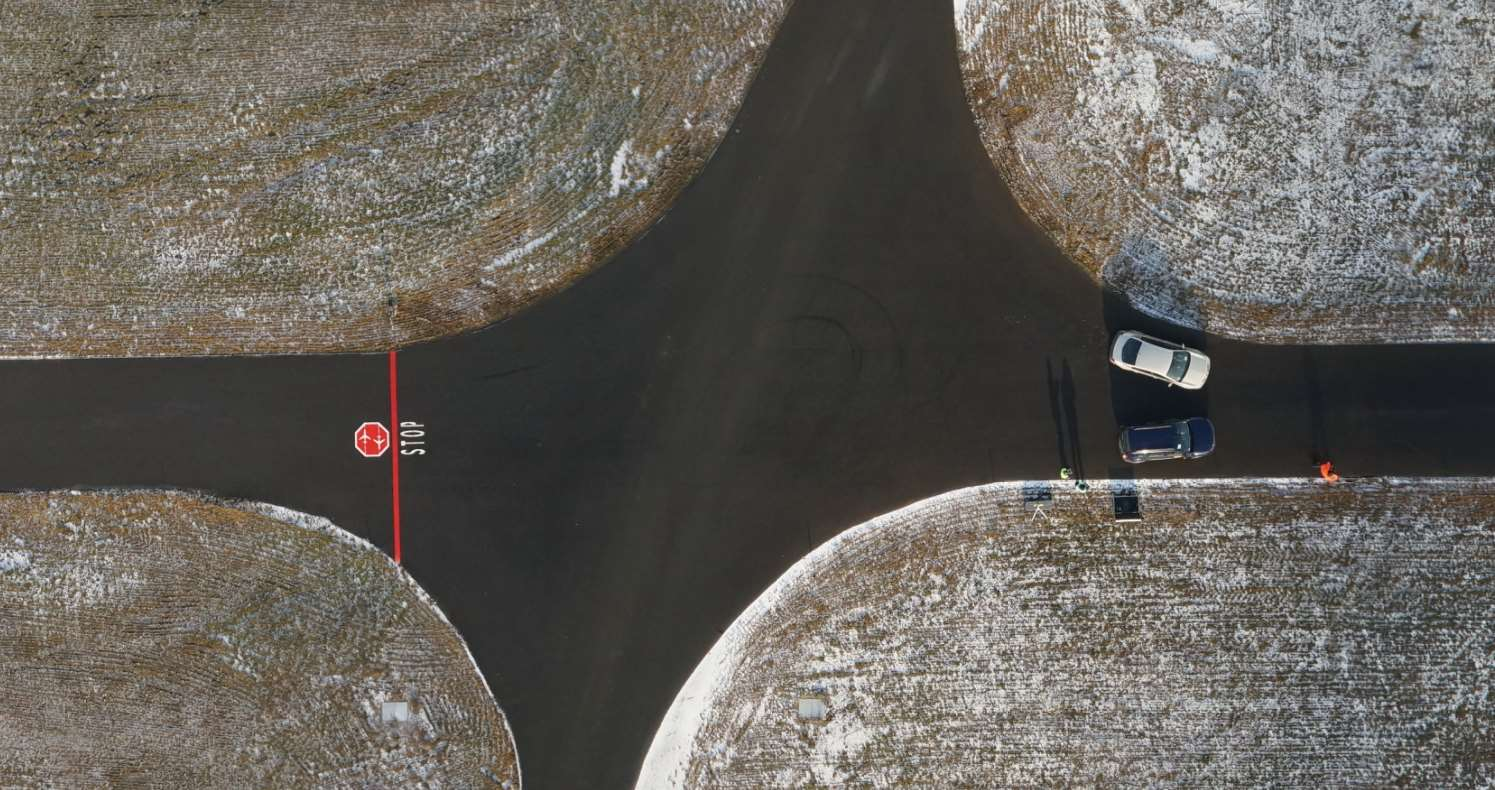

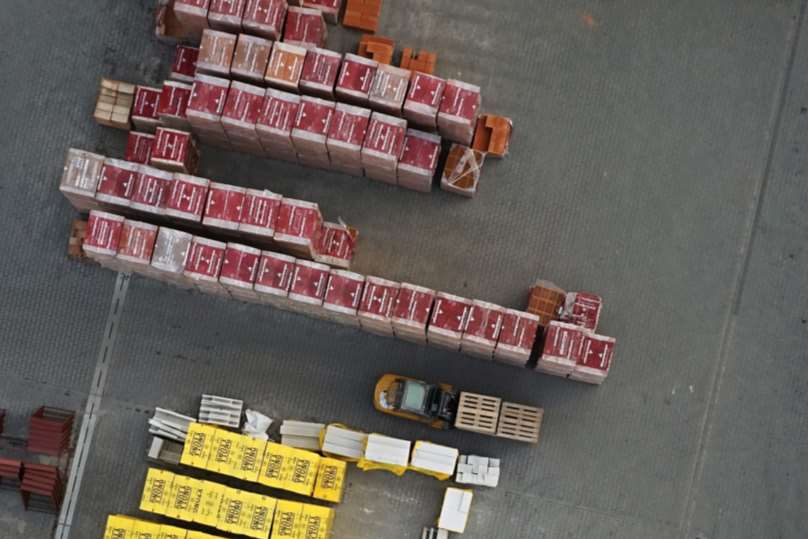

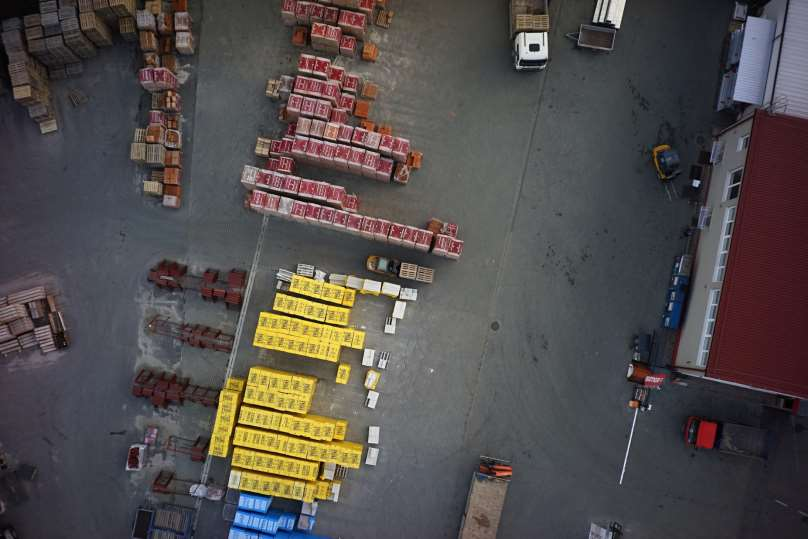

31 Trimble UX5 HP Kamera Sony a7r UX5 HP Objektiw: 35 mm AGL: 75 m GSD: 1 cm

32 Trimble UX5 HP Kamera Sony a7r UX5 HP Objektyw: 35 mm AGL: 75 m GSD: 1 cm

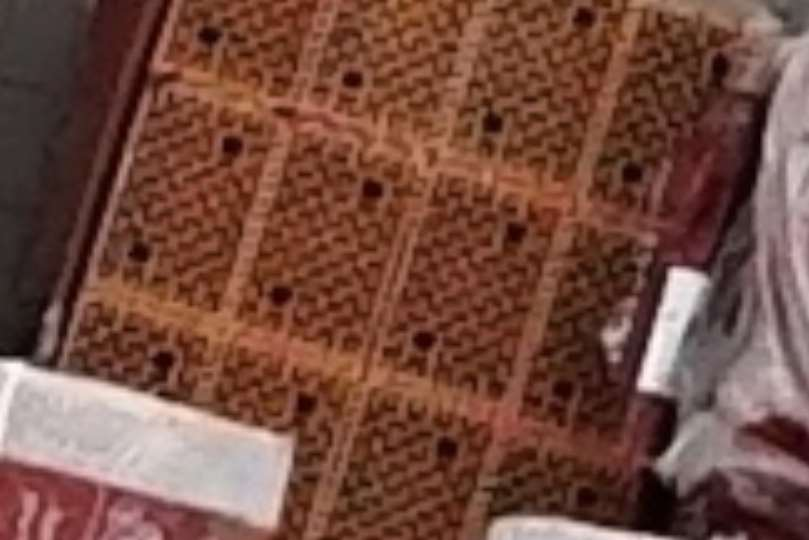

33 Trimble UX5 HP Kamera Sony a7r UX5 HP Objektyw: 35 mm AGL: 75 m GSD: 1 cm

34 Trimble UAS - Zastosowania Bobowa Polska AGL: 120m GSD: 3 cm Projekt drogi

35 Trimble UAS - Zastosowania Bobowa Polska AGL: 120m GSD: 3 cm Projekt drogi

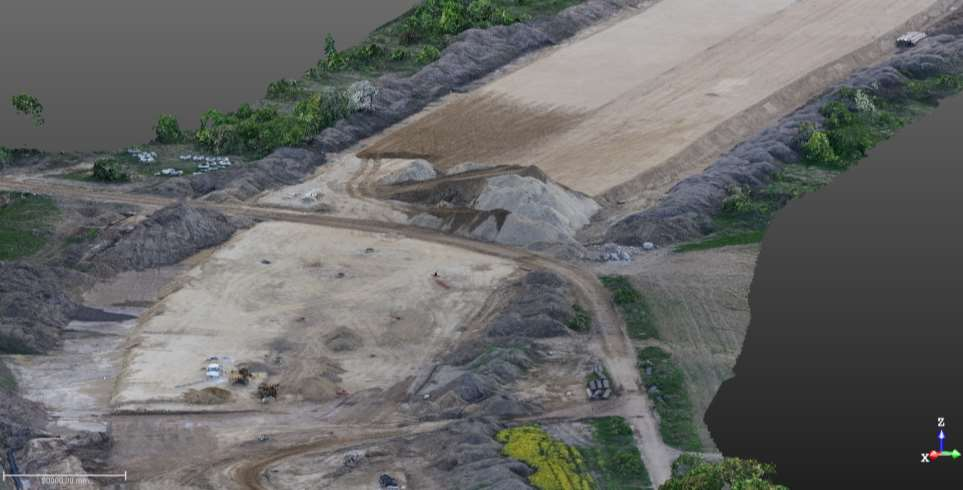

36 Trimble UAS - Zastosowania Przemyśl Polska AGL: 120m GSD: 3 cm Obwodnica Przemyśla Obliczenie objętości

37 Trimble UAS - Zastosowania Przemyśl Polska AGL: 120m GSD: 3 cm Obwodnica Przemyśla Obliczenie objętości

38 Trimble UAS - Zastosowania Przemyśl Polska AGL: 120m GSD: 3 cm Obwodnica Przemyśla Obliczenie objętości

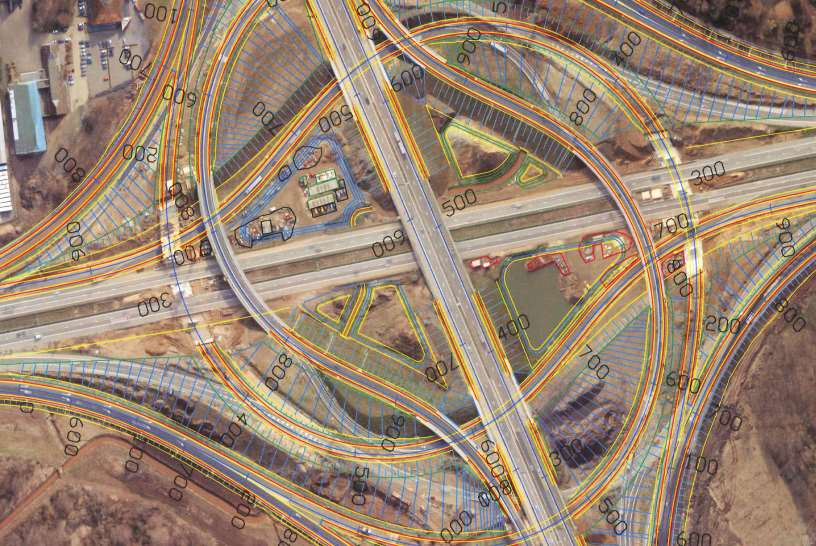

39 Trimble UAS - Zastosowania Ghent Belgia AGL: 150 m GSD: 5 cm Inwentaryzacja powykonawcza

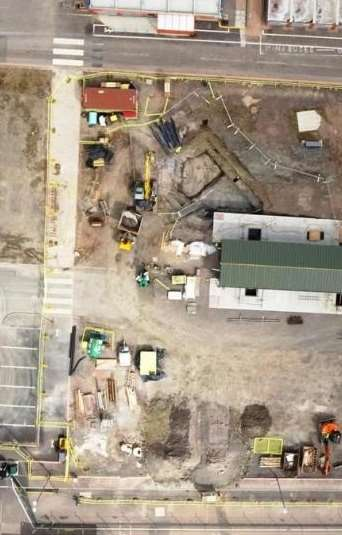

40 Trimble UAS - Zastosowania Plac budowy Wielka Brytania AGL: m GSD: różne Monitoring postępu prac

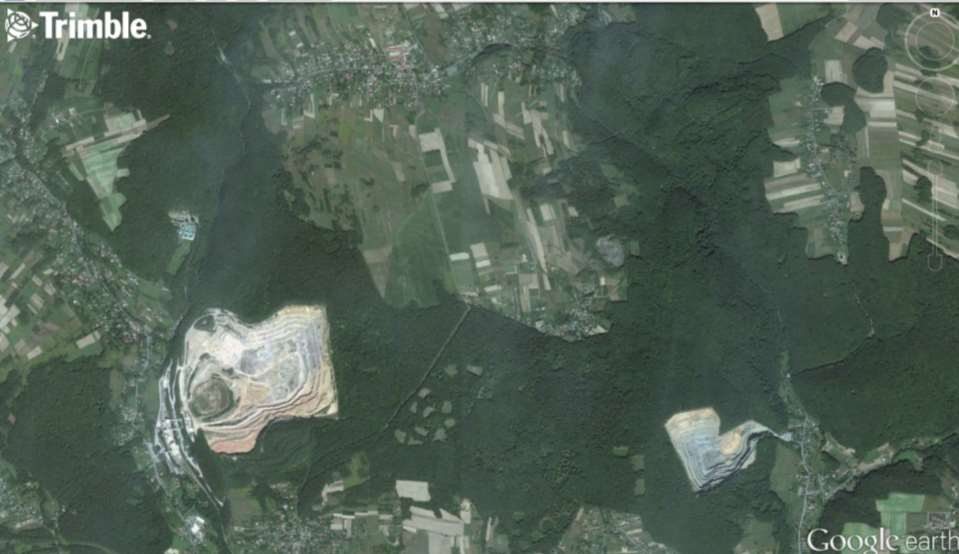

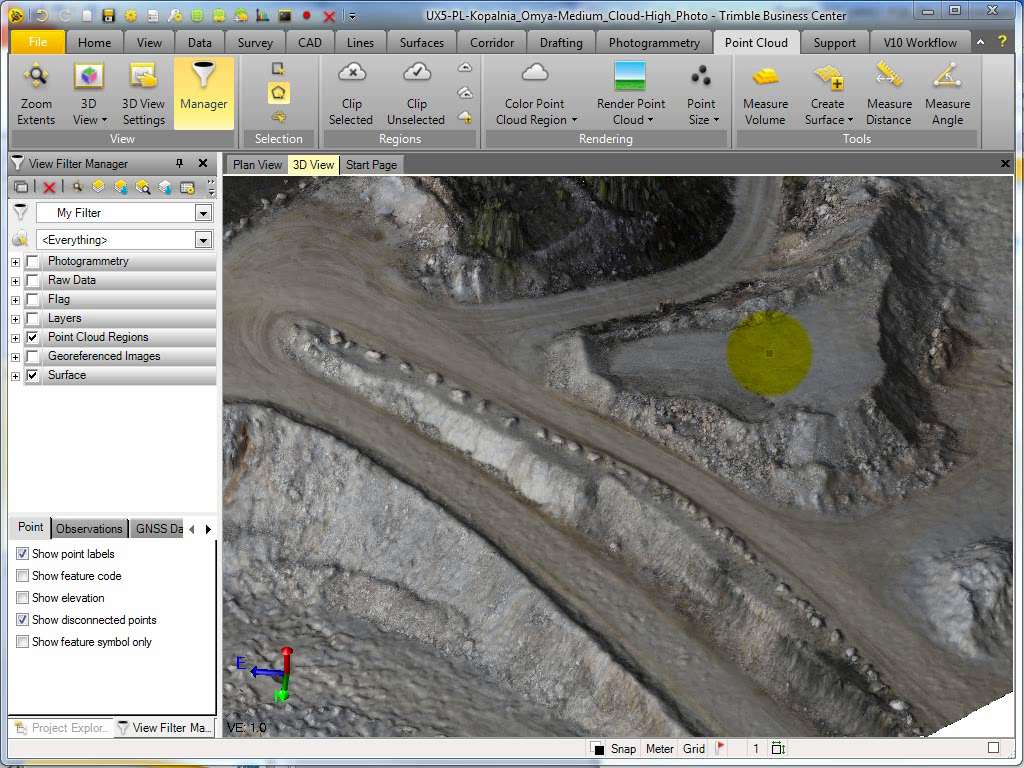

41 Trimble UAS - Zastosowania Kłodzko Polska AGL: 200m GSD: 6.4 cm Kopalnia odkrywkowa Obliczenie objętości

42 Trimble UAS - Zastosowania Pyrzowice Polska AGL: 80 m GSD: 2.5cm Ortofotomapa lotniska

43 Trimble UAS - Zastosowania Pyrzowice Polska AGL: 80 m GSD: 2.5cm Ortofotomapa lotniska

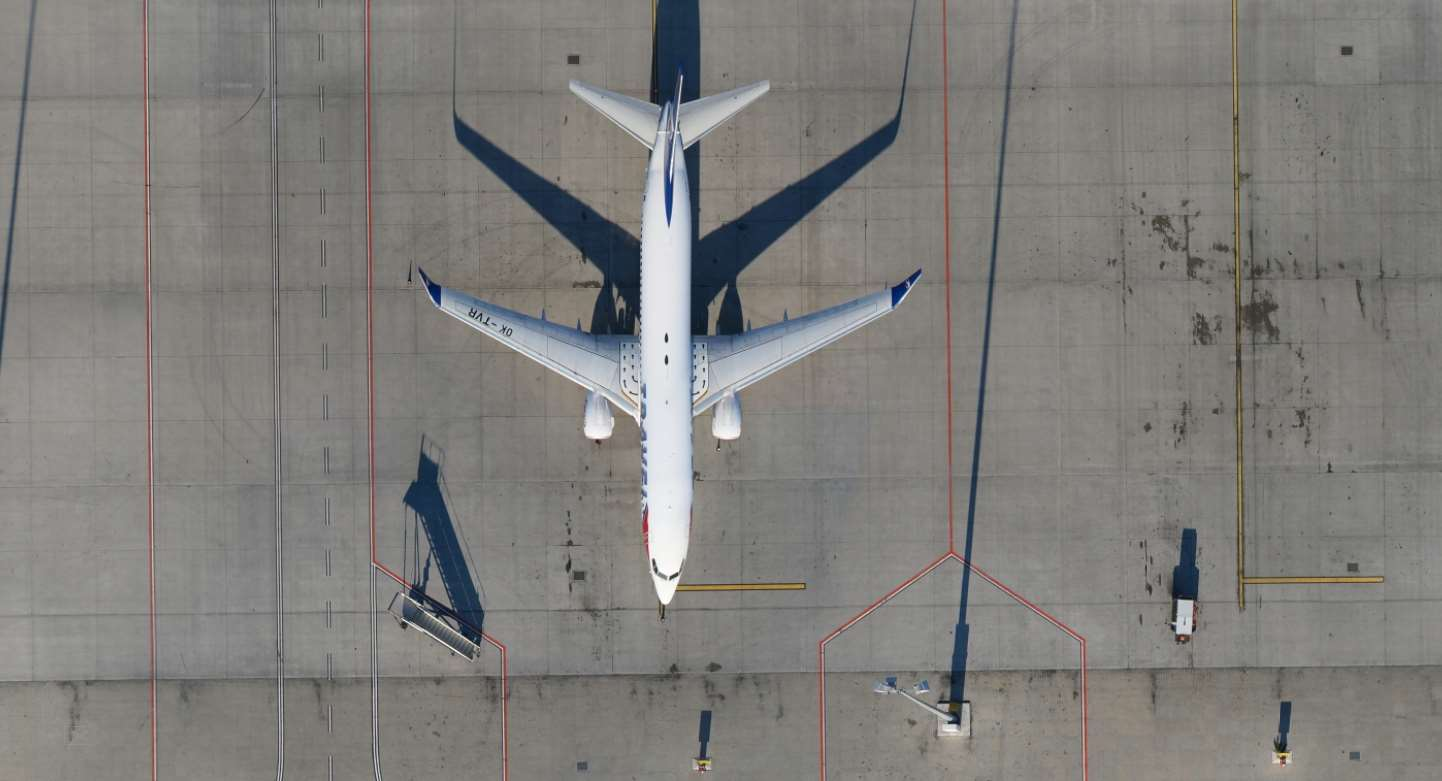

44 Trimble UAS - Zastosowania Pyrzowice Polska AGL: 80 m GSD: 2.5cm Ortofotomapa lotniska

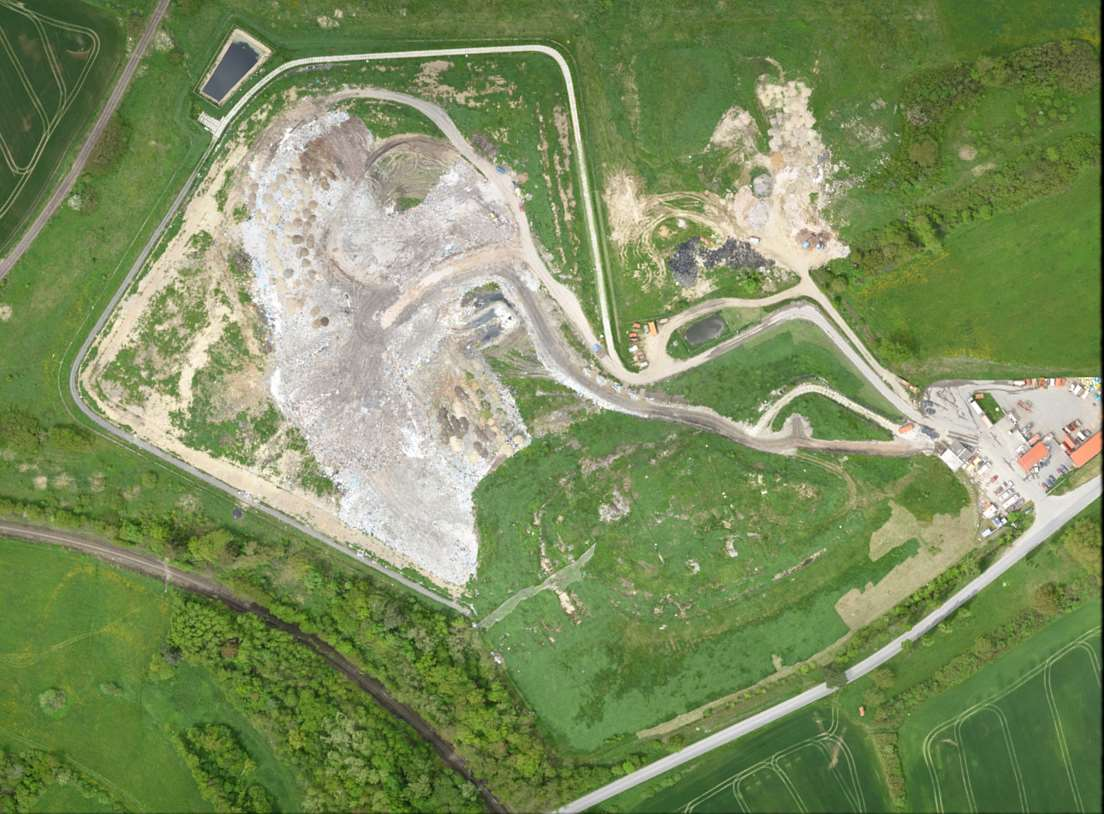

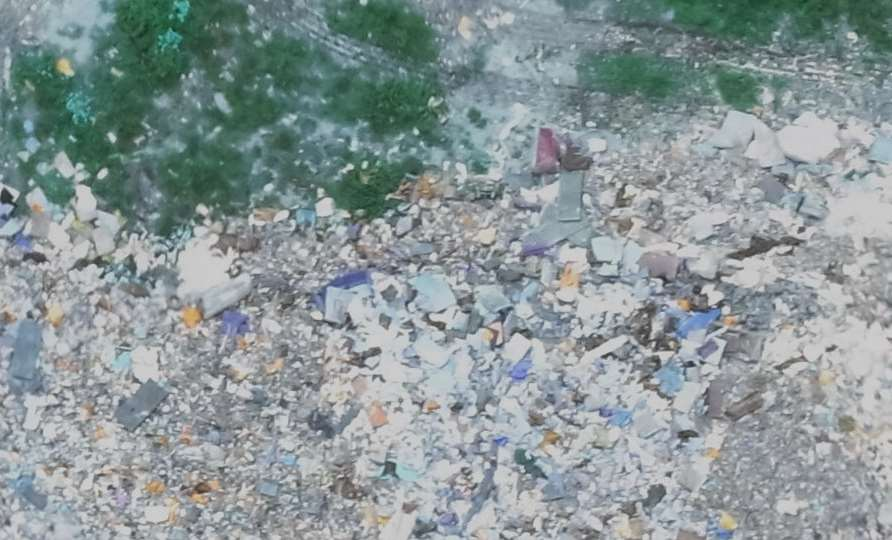

45 Trimble UAS - Zastosowania Tuchlovice Czechy AGL: 100 m GSD: 3.3 cm Wysypisko śmieci Obliczenie objętości

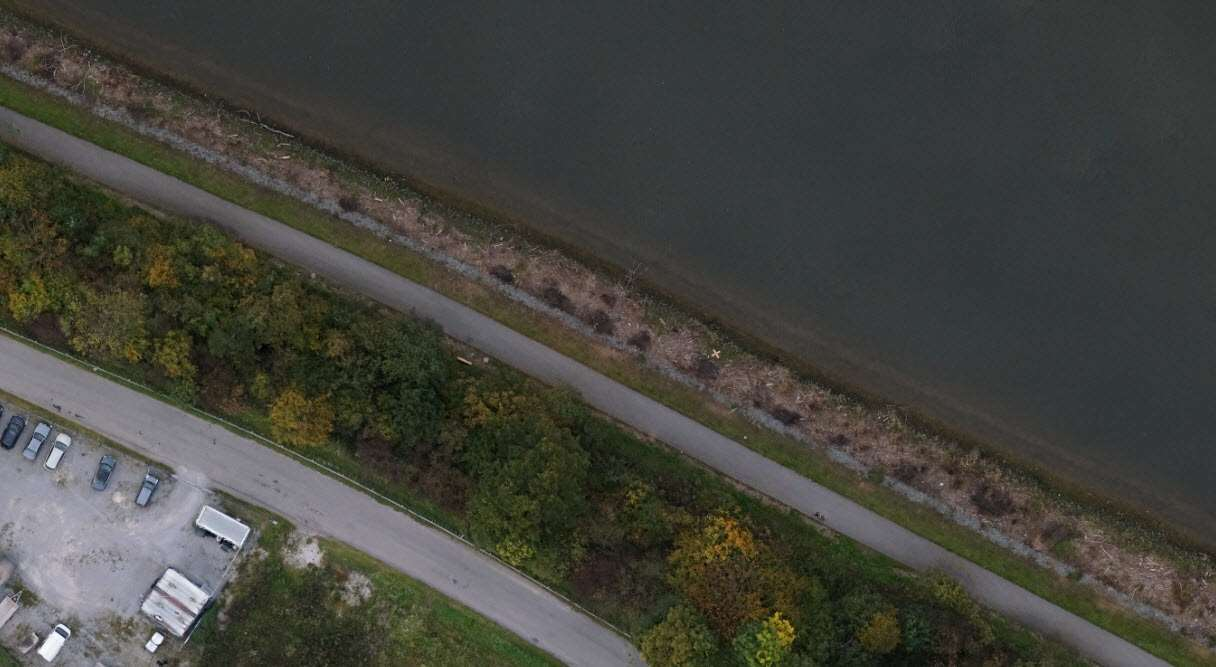

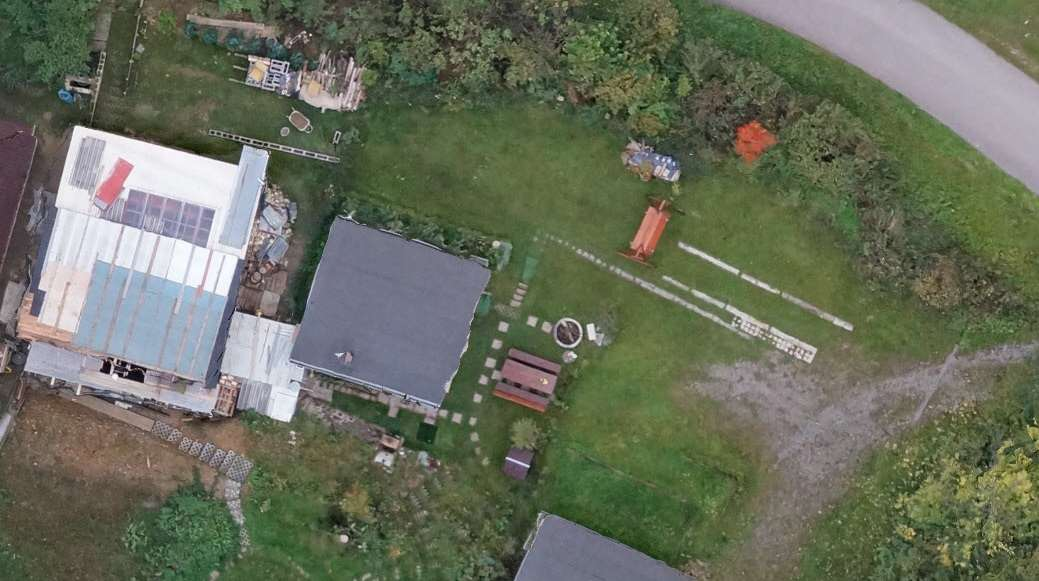

46 Trimble UAS - Zastosowania Žilina (rzeka Váh) Słowacja AGL: 100 m GSD: 2.4 cm Inspekcja nabrzeża, Samowole budowlane

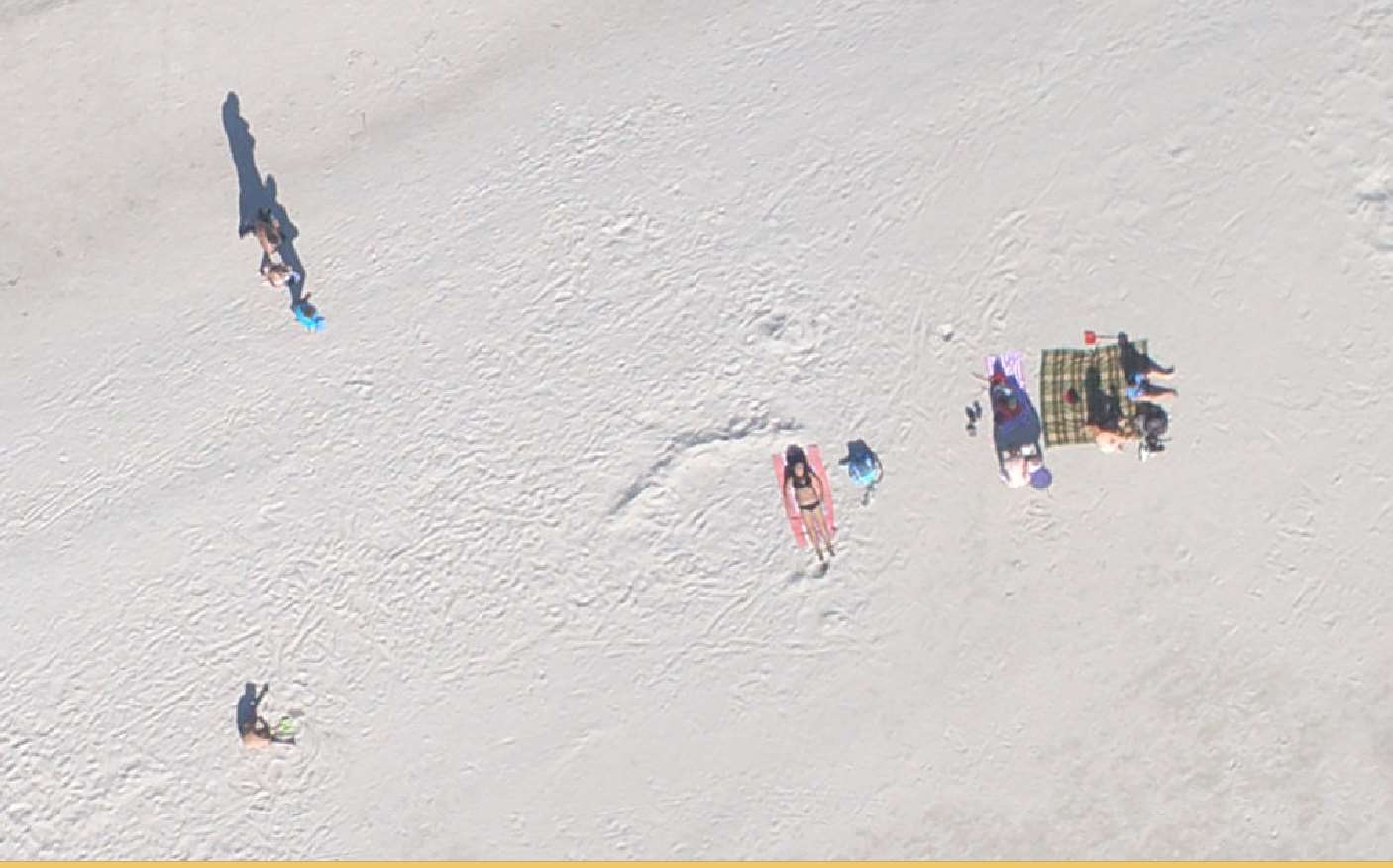

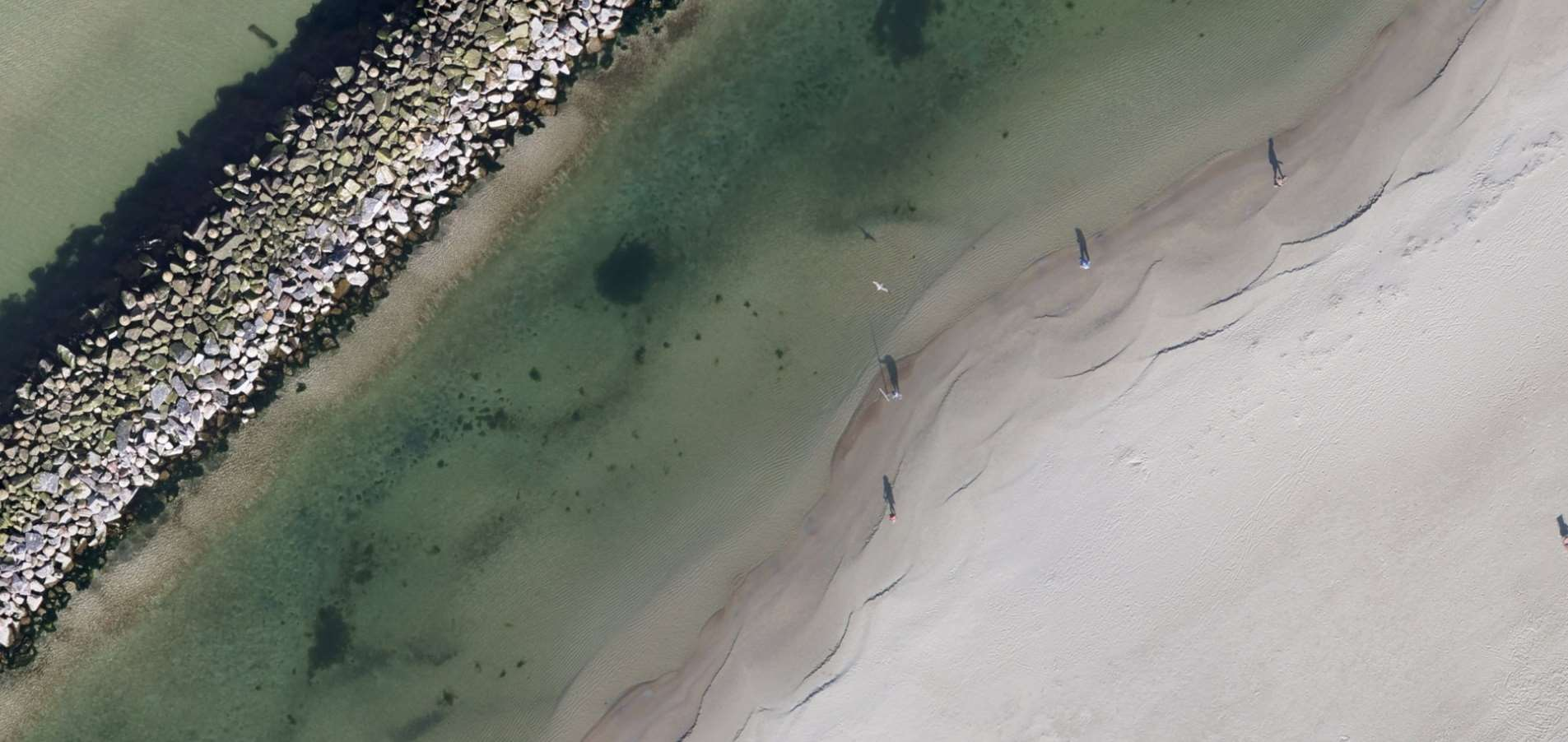

47 Trimble UAS - Zastosowania Darłówkowo Polska AGL: 120 m GSD: 3 cm Inspekcja nabrzeża, Inspekcja falochronów, Zasięg wodorostów

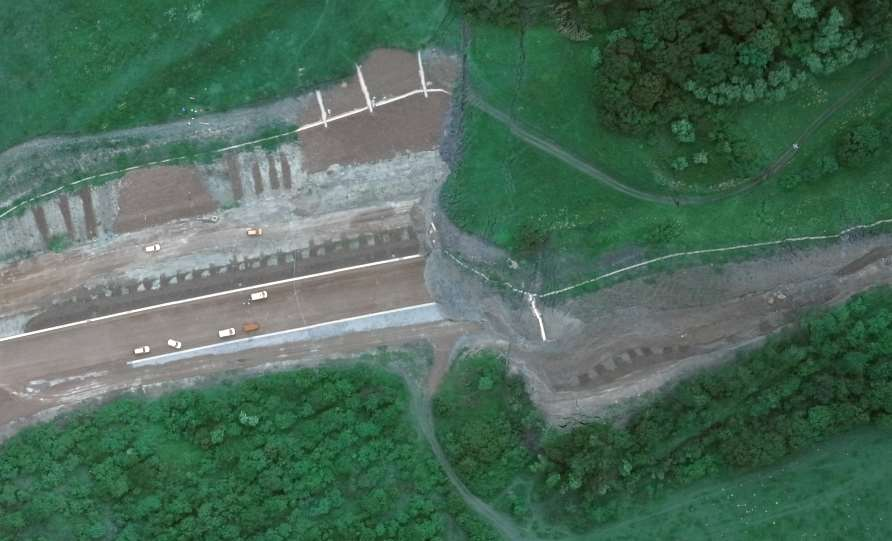

48 Trimble UAS - Zastosowania Autostrada D8 Czechy AGL: 100 m GSD: 3.3 cm Zarządzanie Kryzysowe Pomiary osuwisk

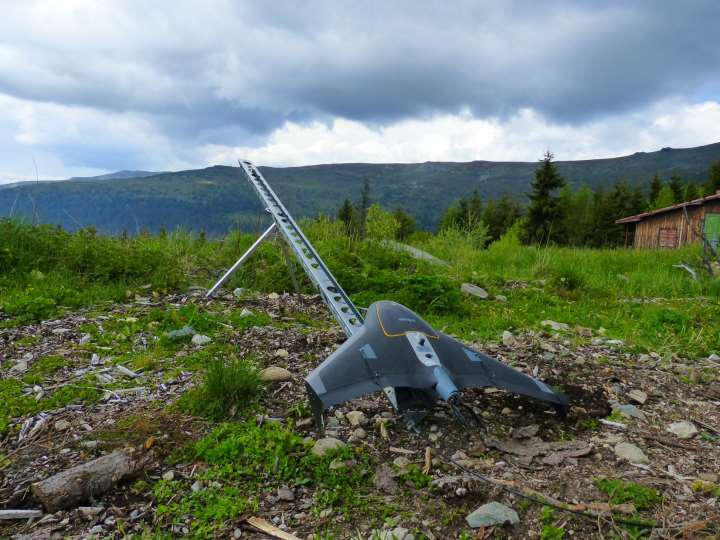

49 Trimble UAS - Zastosowania Kráľova hoľa Słowacja AGL: 200 m GSD: 6.4 cm Ewidencja zniszczeń po wichurach

50 Trimble UAS - Zastosowania

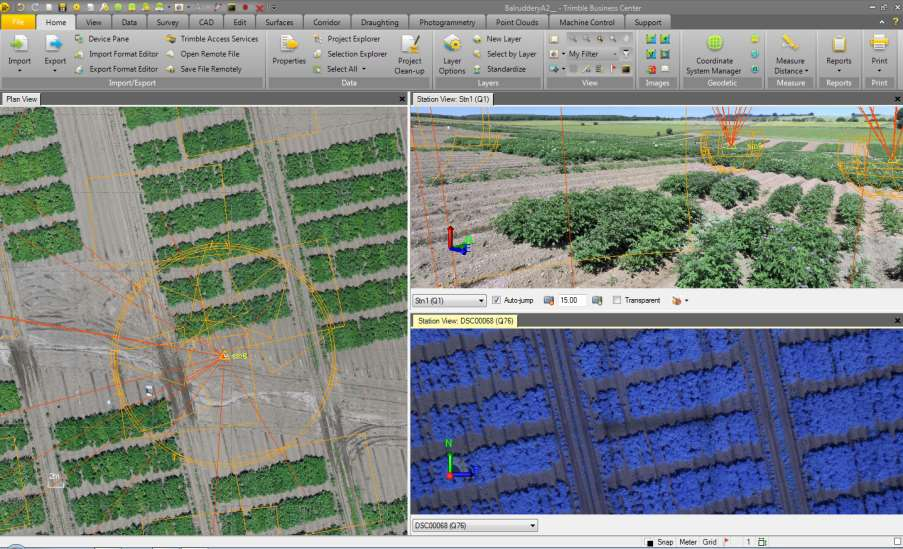

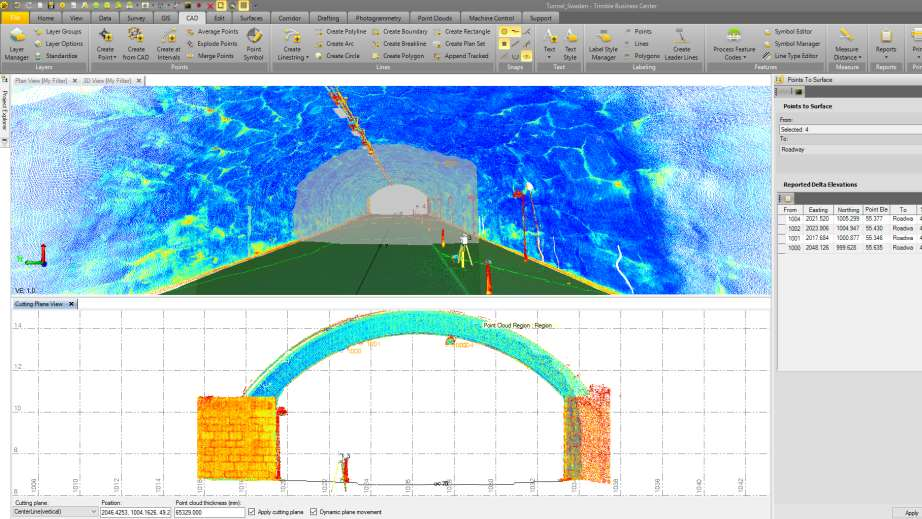

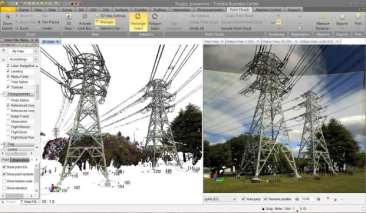

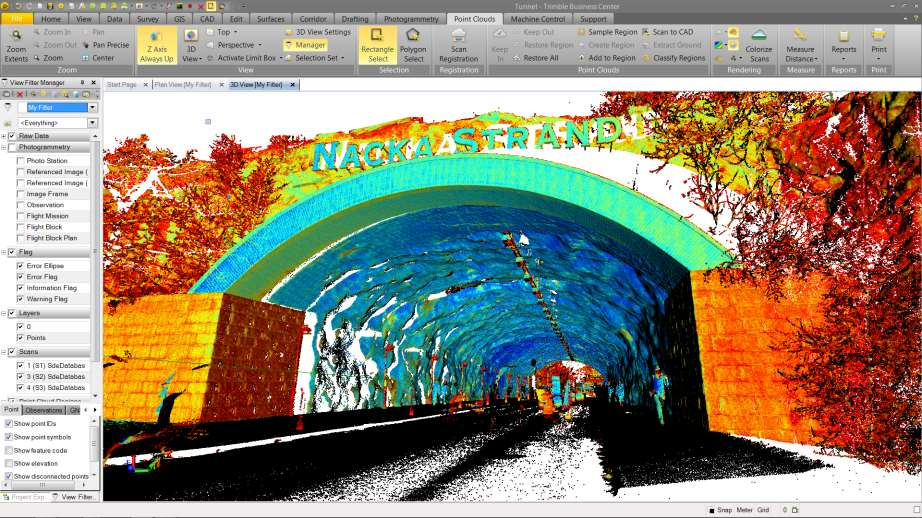

51 Trimble Business Center

52 Dziękuję za uwagę Wojciech Stolarski
