Praktyczne wykorzystywanie metod geomatycznych w LKP Sudety Zachodnie

Transkrypt

1 Praktyczne wykorzystywanie metod geomatycznych w LKP Sudety Zachodnie Radomir Bałazy azy Nadleśnictwo Świeradów/GisPro

2 Plan prezentacji 1. Wstęp 2. Wykorzystane technologie a) Zdjęcia lotnicze b) Skaning laserowy c) Mobilny system kartowania (MMS) 3. Przykłady analiz

3 LKP Sudety Zachodnie czerwiec wrzesień Nadleśnictwa Świeradów Szklarska Poręba

4 System GIS wraz z dostawą urządzeń mobilnych typu PDA/Palmtop (budowa aplikacji mobilnej, aplikacji na komputer PC i konfiguracji serwera do współpracy z ArcServerem) Pomiar elementów pasa drogowego/mms (inwentaryzacja km dróg) Lotniczy skaning laserowy ( 4pkt/m2, NMT, NMPT + klasa budynków) ha Lotnicze zdjęcia cyfrowe (ortofotomapa o 13 cm pikselu w kanałach R,G,B i CIR, 12 bitów)

5 Plan prezentacji 1. Wstęp 2. Wykorzystane technologie a) Zdjęcia lotnicze b) Skaning laserowy c) Mobilny system kartowania (MMS) 3. Przykłady analiz

6 Kanały y RGB i CIR,, piksel 13 cm, głęg łębia 12 bit,, w układzie 1992, 2000

7 Plan prezentacji 1. Wstęp 2. Wykorzystane technologie a) Zdjęcia lotnicze b) Skaning laserowy c) Mobilny system kartowania (MMS) 3. Przykłady analiz

8 Rozdzielczość minimalna: 4pkt/m2 minimalna dokładno adność pomiarów w x, y = 40cm, z=15cm, NMT, NMPT (klasy roślinno linność, budynki)

9

10 Plan prezentacji 1. Wstęp 2. Wykorzystane technologie a) Zdjęcia lotnicze b) Skaning laserowy c) Mobilny system kartowania (MMS) 3. Przykłady analiz

11 MMS - obraz wnętrza samochodu

12 Plan prezentacji 1. Wstęp 2. Wykorzystane technologie a) Zdjęcia lotnicze b) Skaning laserowy c) Mobilny system kartowania (MMS) 3. Przykłady analiz

13 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

14 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

15 WYBÓR R POWIERZCHNI POD PLANTACJĘ LIMBOWĄ

16 WYBÓR R POWIERZCHNI POD PLANTACJĘ LIMBOWĄ Wizualizacja 3D na podstawie modelu fotorealistycznego

17 WYBÓR R POWIERZCHNI POD PLANTACJĘ LIMBOWĄ

18 WYBÓR R POWIERZCHNI POD PLANTACJĘ LIMBOWĄ

19 WYBÓR R POWIERZCHNI POD PLANTACJĘ LIMBOWĄ

20 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

21

22 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

23 MAPA OCHRONY LASU

24 MAPA OCHRONY LASU

25 MAPA OCHRONY LASU

26 MAPA OCHRONY LASU

27 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

28 SYMULACJA ZALEWOWA D-STANUD NMT w widoku 2D z nałożoną mapą przeglądowo-drzewostanową

29 SYMULACJA ZALEWOWA D-STANUD NMT w widoku 3D z nałożoną mapą przeglądowo-drzewostanową

30 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu etap I

31 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu etap II

32 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu etap III

33 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu etap IV

34 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu etap V

35 SYMULACJA ZALEWOWA D-STANUD Symulacja zalewania terenu wzbogacona o roślinność (NMPT)

36 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

37 bo nie tylko las można zatopić można też Mirsk

38

39 SYMULACJA ZALEWOWA MIASTA 347 m n.p.m.

40 SYMULACJA ZALEWOWA MIASTA 348 m n.p.m.

41 SYMULACJA ZALEWOWA MIASTA 349 m n.p.m.

42 SYMULACJA ZALEWOWA MIASTA 350 m n.p.m.

43 SYMULACJA ZALEWOWA MIASTA 351 m n.p.m.

44 SYMULACJA ZALEWOWA MIASTA 352 m n.p.m.

45

46 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

47 SYMULACJA BUDOWY ZASTAWKI Potencjalny obszar spiętrzenia

48 SYMULACJA BUDOWY ZASTAWKI

49 SYMULACJA BUDOWY ZASTAWKI Korekta NMPT - budowa zastawki

50 SYMULACJA BUDOWY ZASTAWKI Symulacja spiętrzenia

51 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

52 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ

53 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ

54 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Ortofotomapa (piksel 13 cm)

55 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Numeryczny model terenu

56 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Usunięcie wału przeciwpowodziowego na NMT

57 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ 6-7 SIERPIEŃ 2006 Numeryczny model powierzchni pokrycia terenu

58 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Wybudowany wał przeciwpowodziowy

59 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Symulacja zalewowa po wybudowaniu wału

60 WAŁ ZAPOROWY NA SZKÓŁCE LEŚNEJ Wizualizacja fotorelistyczna szkółki leśnej (NMPT + ortofoto)

61

62 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

63 PROJEKT DROGI POLSKO-CZESKIEJ Wstępny wybór lokalizacji pod drogę polsko-czeską

64 PROJEKT DROGI POLSKO-CZESKIEJ Wizualizacja drogi na NMPT w rzucie izometrycznym

65 PROJEKT DROGI POLSKO-CZESKIEJ Wizualizacja drogi na NMPT w rzucie izometrycznym

66 PROJEKT DROGI POLSKO-CZESKIEJ Pomiar podstawowych parametrów jak długość, różnica wysokości, wysokość początkowa i końcowa

67 PROJEKT DROGI POLSKO-CZESKIEJ Pomiar przekroju podłużnego wybranego pasa

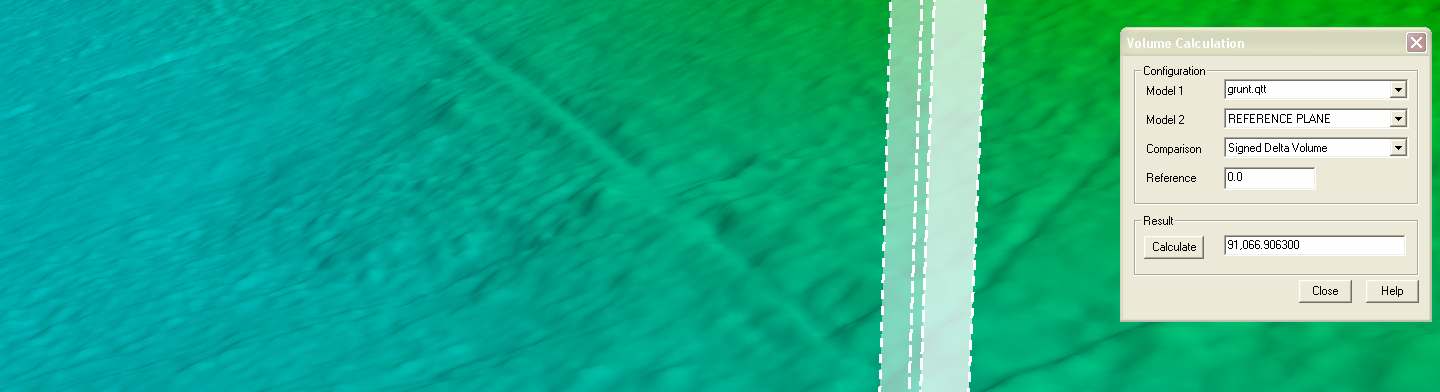

68 PROJEKT DROGI POLSKO-CZESKIEJ Pomiar objętości gruntu na odcinku wymagającym wyrównania

69 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

70

71 PROJEKT SCIEŻKI EDUKACYJNEJ

72 PROJEKT SCIEŻKI EDUKACYJNEJ

73 PROJEKT SCIEŻKI EDUKACYJNEJ Nachylenie terenu < < < < >30 0 >30 0 Grupy Granulometryczne gleb Stopnie zagrożenia gleb erozją Utwory pyłowe zwykłe, piaski gliniaste (lekkie i mocne) pylaste Piaski gliniaste lekkie i mocne, gliny lekkie pylaste, pyły y ilaste, gliny lekkie i gliny średnie, gleby szkieletowe

74 PROJEKT SCIEŻKI EDUKACYJNEJ

75

76 PROJEKT SCIEŻKI EDUKACYJNEJ

77 PROJEKT SCIEŻKI EDUKACYJNEJ

78 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

79 WYBÓR R LOKALIZACJI WIEŻY P-POŻ Numeryczny model terenu

80 WYBÓR R LOKALIZACJI WIEŻY P-POŻ Numeryczny model terenu z nałożoną warstwą oddziałów

81 WYBÓR R LOKALIZACJI WIEŻY P-POŻ Numeryczny model terenu i wygenerowane na jego podstawie zasięgi widoczności

82

83 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia

84 Archeologia

85 Archeologia

86 Archeologia

87 Archeologia

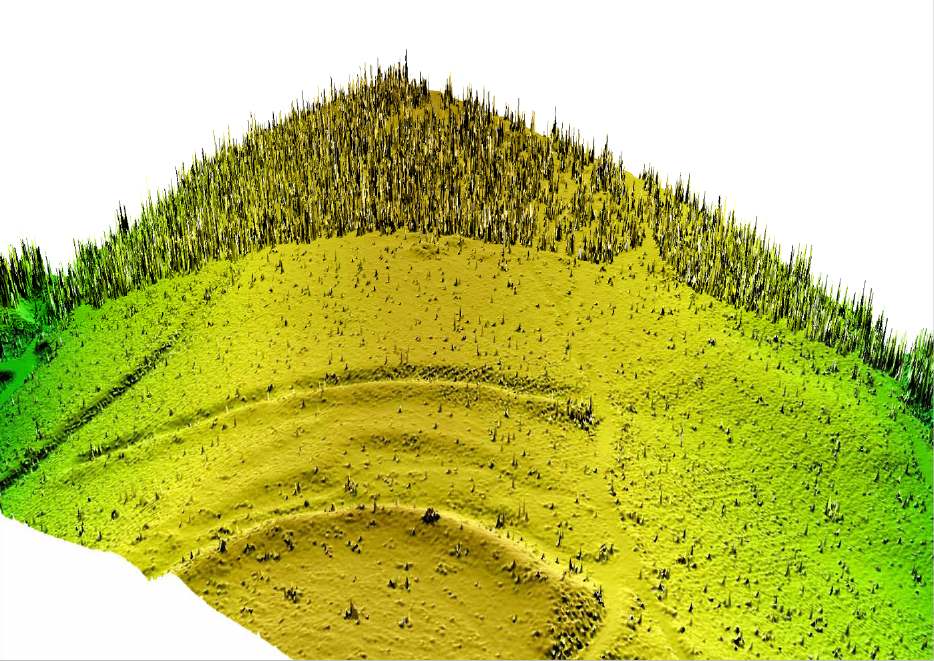

88 Archeologia Numeryczny model terenu (model gruntu)

89 Numeryczny model pokrycia terenu (grunt + roślinność + budynki)

90 Numeryczny model pokrycia terenu (grunt + roślinność + budynki) z nałożoną mapą drzewostanowo-gospodarczą

91 Przykłady analiz Hodowla lasu Plantacja limbowa Warunki świetlne w drzewostanie Ochrona lasu Analizy zagrożenia Analizy hydrologiczne Powódź w lesie Powódź w mieście Budowa zastawki Wał zaporowy na szkółce leśnej Inżynieria leśna Budowa drogi polsko-czeskiej Projektowanie ścieżki edukacyjnej Ochrona p-poż Wybór r lokalizacji pod wieżę p-poż Archeologia
