Dane LiDAR jako wsparcie podczas opracowań raportów OOŚ

Transkrypt

1 Dane LiDAR jako wsparcie podczas opracowań raportów OOŚ Mateusz Maślanka Kierownik Działu Szkoleń i Marketingu ProGea Consulting mateusz.maslanka@progea.pl

2 Lotnicze skanowanie laserowe Jak działa? 2

3 Lotnicze skanowanie laserowe Pozyskanie Obszary do 100 km 2 Powyżej 100 km 2 3

4 Lotnicze skanowanie laserowe Produkty Modele wysokościowe Obiekty 3D Analizy 4

5 Obszary zastosowań 5

6 Klasyfikacja pokrycia terenu roślinność wysoka budynki linie energetyczne 2 m 0,4 m roślinność średnia roślinność niska punkty leżące na gruncie punkty typu low point 6

7 Klasyfikacja pokrycia terenu 7

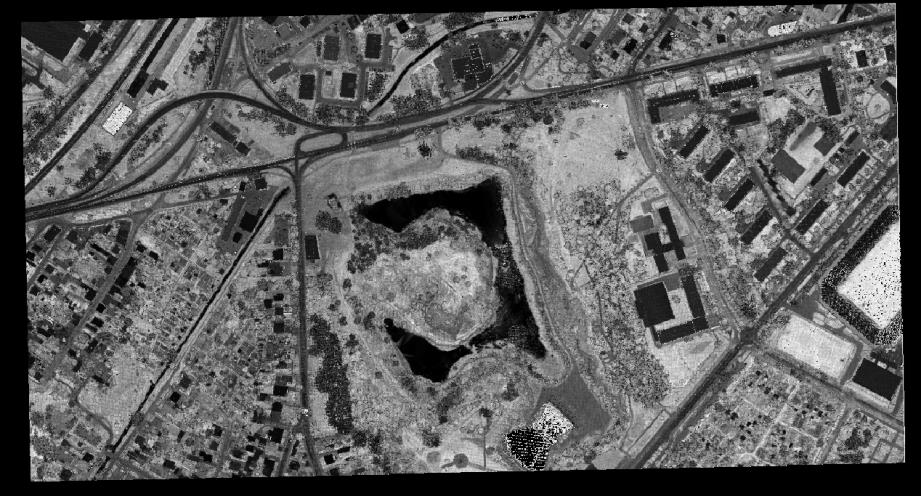

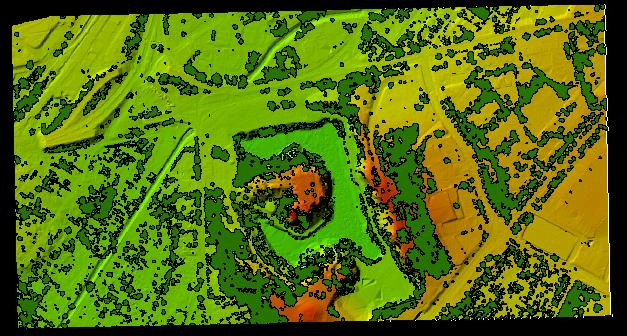

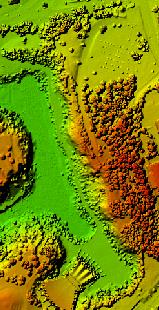

8 Modele wysokościowe i produkty pochodne Warstwice NMT NMPT raster intensywności nachylenie 8

9 Monitoring przemieszczeń mas ziemnych Wyznaczanie obszarów aktywnych Obliczanie wielkości przemieszczeń Monitorowanie osuwisk Określanie stopnia zróżnicowania aktywności osuwiska. Źródło: Wojciechowski i in

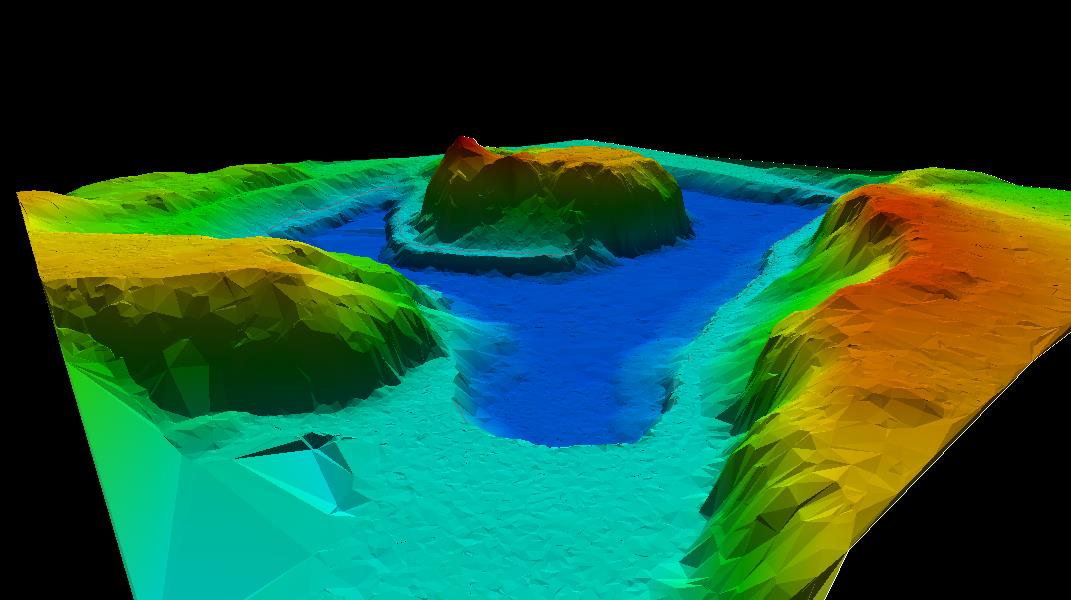

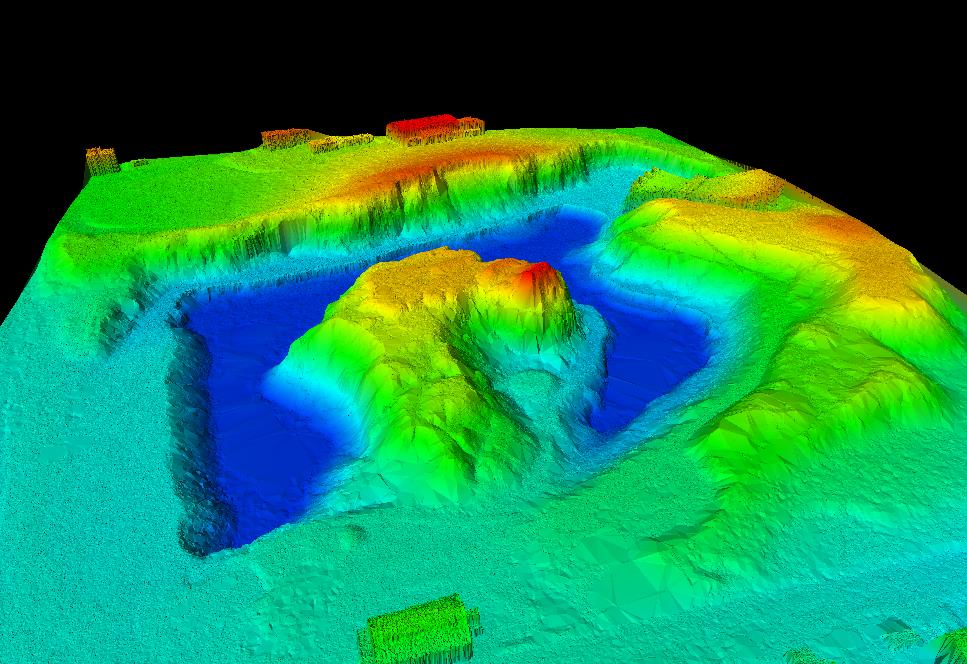

10 Analiza objętości obiektów lub mas ziemnych linia nieciągłości terenu numeryczny model ternu model różnicowy model różnicowy pole podstawy objętość 10

11 Analiza objętości obiektów lub mas ziemnych 11

12 Detekcja obszarów o jednorodnych parametrach roślinność wysoka 12

13 Badania pionowej struktury drzewostanu i pomiary wysokościowe 13

14 Badania pionowej struktury drzewostanu i pomiary wysokościowe automatyzacja procesu chmura nieznormalizowana chmura znormalizowana 14

15 Badania pionowej struktury drzewostanu i pomiary wysokościowe automatyzacja procesu 15

16 Badania pionowej struktury drzewostanu i pomiary wysokościowe automatyzacja procesu 16

17 Badania pionowej struktury drzewostanu, model wysokościowy podszytu W y s o k o ś ć Liczba punktów 17

18 Parametry wypełnienia przestrzenni Procent przestrzeni wypełnionej przez roślinność (tzw. Filing ratio) Wskaźnik objętości wegetacji do powierzchni zajmowanej przez nią (tzw. Volume to Area) Objętości roślinności średniej i wysokiej do łącznej objętości zieleni i objętości zabudowy (Vegetation Volume to Built-up Volume) Źródło: Tompalski

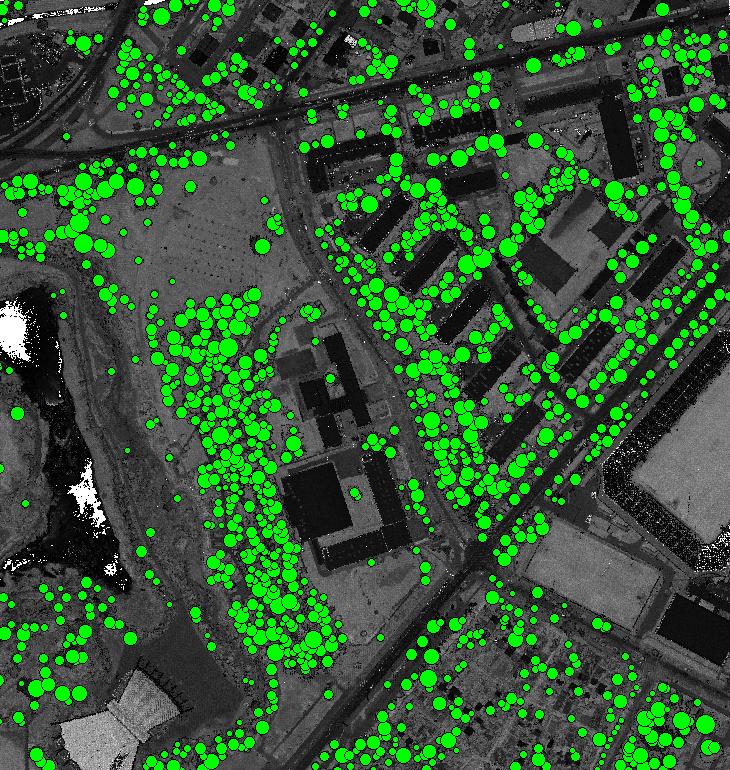

19 Wykrywanie rodzajów drzew 19

20 Wykrywanie rodzajów drzew 20

21 Analiza charakterystyki drzewostanów 21

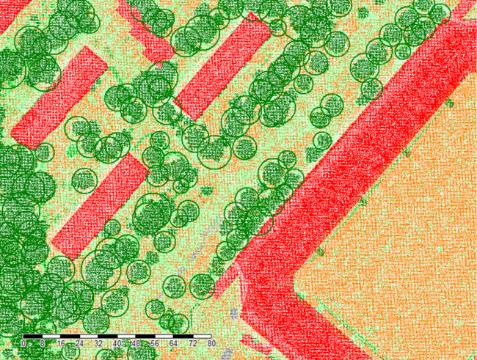

22 Analiza charakterystyki drzewostanów powierzchnia obszaru promień i średnica korony zwarcie drzewostanu obliczanie biomasy 22

23 Klasyfikacja Obiektowa zobrazowania satelitarne ZNMPT z danych LiDAR klasyfikacja 23

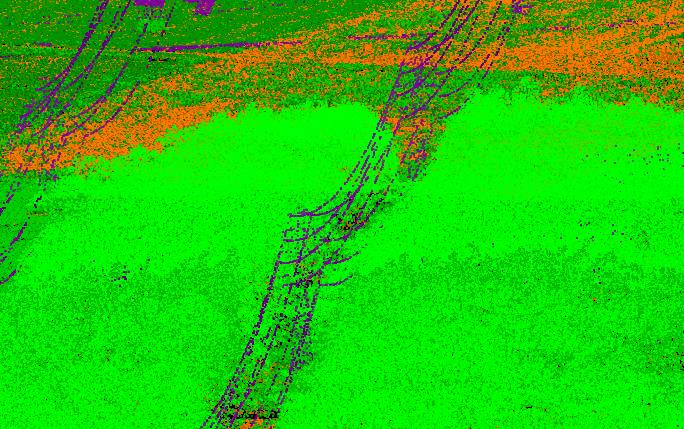

24 Analiza kolizji 24

25 Analiza kolizji 25

26 Miasta 3D LOD1 Płaskie dachy LOD2 Prosta konstrukcja dachu LOD2 Dachy z dodatkowymi elementami LOD2 Rozszerzony z teksturami 26

27 Miasta 3D 27

28 Miasta 3D 28

29 Miasta 3D analizy zacienienia Źródło: Biuro Rozwoju Gdańska 29

30 Ścieżka szkoleń Open Source ArcGIS Podstawy przetwarzania danych w oprogramowaniu ArcGIS Wstęp do analiz przestrzennych w oprogramowaniu ArcGIS Wykonywanie analiz przestrzennych z wykorzystaniem rozszerzenia: Spatial Analyst 3D Analyst Podstawy przetwarzania danych LiDAR w aplikacji: LiS LP360 Terrasolid Podstawy przetwarzania danych w oprogramowaniu: QGIS SAGA Analizy przestrzenne w oprogramowaniu typu Open Source LiDAR Przetwarzanie danych LiDAR w oprogramowaniu Open Source OBIA klasyfikacja obiektowa I. Podstawowa II. Zaawansowana Zaawansowana praca z użyciem danych pochodzących z lotniczego skanowania laserowego 30
