1 RCP - rejestracja czasu pracy Rejestrator czasu pracy DS-2430 Zrejestrowanie wejścia lub wyjścia, również wejścia i wyjścia służbowego, - nie wymaga dotykania rejestratora. Wystarczy zbliżyć kartę do odpowiedniego czytnika. czytnik kart SŁUŻ Rejestrator ma 3 czytniki kart zbliżeniowych oznaczone na obudowie: - J - WYJ - SŁUŻ Potwierdzenie rejestracji: - komunikat na wyświetlaczu - krótki sygnał dźwiękowy czytnik kart J czytnik kart WYJ rejestracja wejścia do pracy Pracownik ma możliwość "poprawienia" rejestracji. Jeżeli przez pomyłkę zbliżył kartę do niewłaściwego czytnika może ponownie zbliżyć kartę - system weźmie pod uwagę tylko drugą rejestrację. rejestracja wyjścia z pracy wejście i wyjście służbowe - dwa zbliżenia karty + Komunikaty na wyświetlaczu - po zbliżeniu karty (006CF30 - numer karty) wejście wejście służbowe 08:2 -->] CF30 wyjście 08:2 S -->] CF30 wyjście służbowe 08:2 [--> CF30 08:2 S [--> CF30

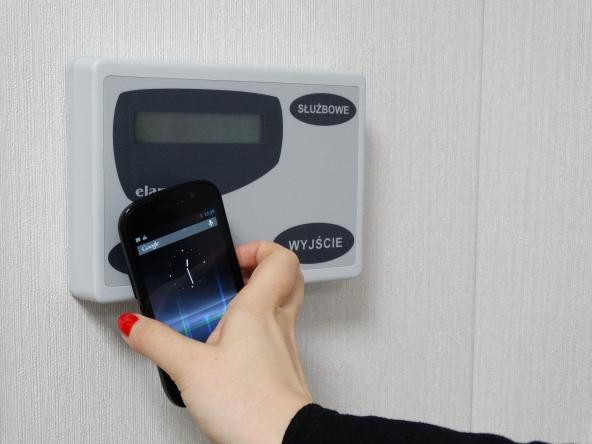

2 RCP - rejestracja czasu pracy rejestracja wejścia do pracy telefonem komórkowym z naklejką rfid rejestracja wejścia do pracy brelokiem przymocowanym do kluczy Rejestrator DS-2430 można zamontować na zewnętrznej ścianie budynku Umiwszczamy go w dodatkowej przezroczystej obudowie z klasą szczelności IP-67. Dzięki bezdotykowej obsłudze zachowane zostaną wszystkie funkcje rejestratora. Można rejestrować: - wejście - wyjście - wejście służbowe - wyjście służbowe

3 Rejestrator czasu pracy DS-2430 Rejestrator, po zbliżeniu karty sprawdza czy ten numer karty jest wpisany do jego wewnętrznej pamięci. Jeżeli tak, zdarzenie jest zapisywane w pamięci rejestratora. - numer karty - data - godzina (z dokładnością do 1 sek) - rodzaj zdarzenia (wejście, wyjście) Rejestratory DS-2430 mają oznaczenia handlowe: * * * * * DS-2430U - karty Unique 125 khz DS-2430M - karty Mifare 13,56 MHz DS-2430UM - karty Unique i Mifare - jednocześnie DS-2430MP - karty Mifare PLUSX - 14 znakowy numer seryjny DS-2430MD - karty Mifare DESFire - 14 znakowy numer seryjny Parametry techniczne: - czytniki kart - komunikacja z komputerem - rodzaj obsługiwanych kart - zasięg odczytu karty szybkość rejestracji wyświetlacz sygnalizacja odczytu karty dokładność rejestracji autoryzacja kart - funkcja roku przestępnego zmiana czasu letni-zimowy ilość pracowników ilość odczytów zapisanych w pamięci podtrzymanie danych w pamięci korygowanie pomyłek - dołączone oprogramowanie - sterowanie otwieraniem drzwi - sterowanie tripodem - napięcie zasilania pobór prądu temperatura pracy wilgotność wymiary 3 szt umieszczone wewnątrz obudowy rejestracja wejścia lub wyjścia nie wymaga dotykania rejestratora wbudowana karta sieciowa nie wymaga stosowania konwerterów - adres IP - dowolny z zakresu IPv4 - port - standardowo 1007 (1008, 100, 1010) - protokół UDP z dodatkową kontrolą każdej ramki - CRC16 karta Unique 125kHz karta Mifare 13,56 MHz 1k lub 4 k karta Mifare Plus 8 znakowy UID karta Mifare PlusX 14 bajtowy NUID karta Mifare DESfire od 5 do 10 cm < 1 sek. 2 x 20 znaków - podświetlany po zbliżeniu karty karty optyczna i dźwiękowa 1 sekunda praca bez autoryzacji - rejestruje zdarzenia każdej zbliżonej karty program odczytujący zdarzenia odrzuca zapisy wykonane przy użyciu niewłaściwej karty praca z autoryzacją - rejestruje zdarzenia tylko kart wcześniej wpisanych do pamięci automatyczna - bez udziału komputera (off-line) automatyczna - bez udziału komputera (off-line) standardowo w wersji rozszerzonej do minimum 3 lata po całkowitym odłączeniu zasilania pracownik może poprawić zapis ponownie zbliżając kartę do właściwego czytnika - musi to zrobić w ciągu 1 minuty bezpłatny program TRX do odczytywania zdarzeń wbudowane przekaźniki z wyjściem NO otwieranie drzwi z obu stron wymaga dodatkowego sterownika GS-262 wbudowane 2 przekaźniki - uruchamiane przez czytnik wejście i wyjście odblokowują tripod w 2 kierunkach = 12V +/- 20% 100 ma - 25 do +60 st. C od 20% do 0% bez kondensacji 188 x 138 x 38 mm

4 Montaż rejestratora Zamontowanie rejestratora wymaga: 1) przymocowania do ściany za pomocą 4 kołków rozporowych 2) podłączenia przewodu zasilania 12V 3) podłączenia kabla sieci komputerowej +12V GND Rejestrator DS-2430U Zasilacz 230/12V Rejestrator DS-2430UM czytniki kart Mifare - 13,56 MHz wejście wyjście służbowe +12V GND na płytce zamontowanych jest 6 czytników kart wejście wyjście służbowe czytniki kart Unique khz

5 Duże systemy RCP GŁÓWNA SDZIBA FIRMY komputer - kadry serwer LOCK UNLOCK RESET switch sieć lokalna program może odczytywać dane: - z sieci lokalnej - innej sieci przez połączenie VPN - przez sieć mobilną GSM VPN VPN GSM - VPN ODDZIAŁ FIRMY ODDZIAŁ FIRMY STANOWISKA MOBILNE w którym zainstalowany jest serwer bez zainstalowanego serwera podłączenie do sieci Internet w technologii D (ad) ze stałym adresem IP zainstalowane na budowach modem D modem GSM z kartą SIM, ze stałym adresem IP - usługa APN router VPN router VPN LOCK UNLOCK RESET sieć lokalna switch serwer Rejestrator, po zbliżeniu karty zapisuje w zamontowanej na płytce pamięci RAM: - numer karty - data - godzina (z dokładnością do 1 sek) - rodzaj zdarzenia (wejście, wyjście) Takie rozwiązanie zapewnia bardzo dużą szybkość rejestracji wejść i wyjść. Zarejestrowanie trwa około 2 sek. (30 osób na minutę) Serwer lub komputer w głównej siedzibie firmy łączy się z rejestratorami w ustalonych odstępach czasu. Zainstalowane oprogramowanie: - sprawdza ile jest zapisanych zdarzeń w pamięci rejestratora - jeżeli nie ma zdarzeń łączy się z następnym rejestratorem - jeżeli są zdarzenia - odczytuje kolejne zdarzenia i zapisuje w tymczasowym pliku tekstowym. - następnie zdarzenia z tymczasowego pliku tekstowego są sprawdzane - liczba kontrolna CCITT dla każdego rekordu - czy numer karty jest wpisany do bazy i czy ta karta powinna być aktywna - po pozytywnej weryfikacji dane z tymczasowego pliku sa zapisywane do bazy SQL, odrzucone rekordy z błędami są zapisywane w oddzielnym pliku, co umożliwia wprowadzenie poprawek. - gdy wszystkie zdarzenia zostaną odczytane oprogramowanie wysyła do rejestratora polecenie "skasuj pamięć zdarzeń" - kolejnym poleceniem jest "ustaw czas - taki jak na serwerze" Jeżeli w trakcie odczytywania zdarzeń z rejestratora nastąpi awaria - przerwanie połączenia, wyłączenie napięcia itp, żadne dane nie zostaną utracone ani zapisane z błędami do bazy danych - pozostaną w pamięci rejestratora. przy ponownym połączeniu serwer odczyta te dane. Zainstalowany na serwerze program będzie wyświetlał na bieżąco informację czy wszystkie rejestratory są sprawne, czy nie został wyłączony zasilacz lub kabel sieciowy.

6 Program RCP_on_line Tymczasowy plik tekstowy zawiera rekordy: ECE FF00830C2B B6E ECE FF00830C2B B4 ECE FF00830C2B A81B ECE FF00830C2B EC E FF 00830C2B B6E CRC - CCITT adres pamięci RAM na którym był zapisany rekord dla DS wyjście 20 wyjście służbowe 01 wejście 21 wejście służbowe sekunda minuta godzina dzień miesiąc rok numer karty: 14 znaków lub 8 znaków dla DS FF dla DS-2410 i DS-2440 kod sterownika GS numer linii (Hex) nie wykorzystywane (00) wersja urządzenia rodzaj płyty E1 E2 E3 E4 DS-2410 DS-2420 DS-2430 DS-2440 nagłówek Urządzenia innych firm, przystosowane do pracy on-line, po zbliżeniu karty natychmiast próbują połączyć się z serwerem. Jeżeli sieć jest obciążona wystąpi zjawisko znane z bankomatów lub parkometrów - przez kilka lub kilkanaście sekund jest wyświetlany komunikat "czekam na połączenie z serwerem" lub "trwa sprawdzanie karty". Jedna rejestracja trwa od kilkunastu do kilkudziesięciu sekund, co jest niedopuszczalne w systemach RCP (w ostatniej chwili wchodzą duże grupy pracowników). Przy dużej ilości rejestratorów taki system będzie się zawieszał.

7 Zabezpieczenie przed rejestracją kilku kart przez jedną osobę kamera umieszczona nad rejestratorem wykonuje zdjęcie twarzy osoby zbliżającej kartę kamera umieszczona na suficie wykonuje zdjęcie osoby zbliżającej kartę Kamera ma wbudowaną pamięć na której w chwili zbliżenia karty są zapisywane w zależności od ustawień: - pojedyncze zdjęcia w formacie JPG - kilkusekundowe filmy pokazujące podejście do rejestratora i moment zbliżenia karty W zależności od ilości osób wchodzących pamięć może zapisać zdarzenia z kilkunastu dni lub nawet kilku miesięcy. Filmy można przeglądać po połączeniu z kamerą natomiast zdjęcia przekopiować i zapisać na dysku komputera/serwera Zarówno zdjęcia jak i filmy są bardzo wysokiej jakości - stosujemy kamery o rozdzielczości 4 MPx Łatwo można sprawdzić czy pracownik nie zbliża kolejno kilku kart lub czy ponownie nie podszedł do rejestratora i zbliżył kartę innej osoby. zdjęcie z kamery umieszczonej na suficie +12V GND podłączenia kamery do wejścia "alarm" kamery

8 Mobilne stanowiska rejestracji czasu pracy modem GSM z kartą SIM ze stałym adresem IP - usługa APN router z funkcją serwera VPN kamera IP 4 MPx Rejestrator mobilny z kamerą w obudowie hermetycznej RCP_1_mobilny komputer lub serwer Internet VPN serwer VPN klient Internet RCP_2_mobilny VPN serwer program RCP połączenie VPN z mobilnym czytnikiem RCP_1 połączenie VPN z mobilnym czytnikiem RCP_2 przeglądanie filmów zapisanych w pamięci kamery

9 Otwieranie drzwi i rejestracja czasu pracy W drzwiach powinien być zamontowany elektrozaczep. Rejestrator montowany jest wewnątrz pomieszczenia. Na zewnątrz można zamontować dodatkowy czytnik, który umożliwi otwieranie drzwi kartą. Aby zapewnić zgodność z przepisami pożarowymi drzwi od strony wewnętrznej powinny się otwierać po naciśnięciu klamki. czytniki kart zamontowane na zewnątrz pomieszczenia GS montaż natynkowy GS montaż podtynkowy kolory przewodów dla czytników GS-262 i GS-280 są identyczne +12V GND brązowy +12V GND biały żółty TX zielony RX RJ45 + dioda zabezpieczająca przed przepięciami - do switcha zasilacz 230/12V

10 RCP - rejestracja czasu pracy Otwieranie tripodów Na płytce rejestratora DS-2430 są zamontowane dwa przekaźniki, które należy podłączyć do przycisków "otwórz" tripodu. Po zbliżeniu karty uruchamia się przekaźnik i otwiera tripod w kierunku "wejście" lub "wyjście" +12V GND "wyjście" "wejście"

11 RCP - rejestracja czasu pracy Karty zbliżeniowe Rejestrator DS-2430 może odczytywać następujace rodzaje kart: - Unique 125 khz - 8 znakowy numer seryjny - Mifare 13,56 MHz Classic, Plus - 8 znakowy numer seryjny karty (UID) DESFire, PlusX - 14 znakowy numer seryjny (NUID) Rejestrator DS-2430 wykorzystuje numer seryjny karty, tak jak zalecają to producenci chipów (Emmarine, NXP) Inni producenci stosują tzw. programatory kart, wpisujące do pamięci karty kolejne numery. Nie zapewnia to bezpieczeństwa systemu ponieważ jednej osobie można wydać kilka kart z tym samym numerem. Karty takie są wstępnie programowane - można je kupić tylko u dostawcy w cenie kilkakrotnie wyższej niż cena rynkowa. Zasilanie rezerwowe rejestratora Zasilacz z akumulatorem o pojemności - 7Ah Rejestrator będzie pracował po odłączeniu zasilania 230V przez minimum 70 godzin. Do jednego zasilacz można podłączyć kilka rejestratorów.

12 RCP - rejestracja czasu pracy Program TRX Bezpłatny program do odczytywania zdarzeń z rejestratora, ustawiania parametrów, synchronizacji czasu. Zdarzenia są zapisywane w pliku tekstowym z którego mogą być importowane przez programy RCP innych firm. ZDARZENIA - PLIK TEKSTOWY Program przy odczytywaniu zdarzeń z zainstalowanych urządzeń tworzy plik tekstowy w katalogu Rptxt. Nazwa pliku jest datą odczytania zdarzeń. np. zdarzenia odczytywane w dniu 13 marca 2016 roku będą zapisywane w pliku o nazwie txt ZDARZENIA - PLIK TEKSTOWY - karty z UID 8 lub 14 znaków Program przy odczytywaniu zdarzeń z zainstalowanych urządzeń tworzy plik tekstowy w katalogu Rptxt. Nazwa pliku jest datą odczytania zdarzeń. np. zdarzenia odczytywane w dniu 28 kwietnia 2014 roku będą zapisywane w pliku o nazwie txt EC E FF 0775B2E D74A CRC FF numer linii sekunda minuta E3 godzina nagłówek dzień miesiąc rok numer karty: 14 znaków lub 8 znaków wyjście wyjście służbowe wejście wejście służbowe

13 RCP - rejestracja czasu pracy Program RCP Program w wersji jednostanowiskowej dla firm zatrudniających do 100 pracowników. Przeznaczony do zainstalowania na komputerze z procesorem x86 lub x64 i jednym z systemów operacyjnych: Win7, Win8, Win10 komputer z programem Rcp Program RCP-S Program w wersji jednostanowiskowej dla firm zatrudniających do 1000 pracowników Przeznaczony do zainstalowania na komputerze z procesorem x86 lub x64 i jednym z systemów operacyjnych: Win7, Win8, Win10 Wykorzystuje bezpłatne bazy danych SQLEXPRESS komputer z programem Rcp_S rejestratory czasu pracy DS-4 czytnik kart administratora Podłączony przez port USB. Odczytuje numery seryjne karty (UID, NUID) i wpisuje do bazy

14 RCP - rejestracja czasu pracy Program w wersji wielostanowiskowej Przeznaczony do zainstalowania na serwerze z procesorem x86 lub x 64 i systemami operacyjnymi: Windows Server 2008, Windows Server 2012 lub nowszym. Można podłączyć dowolną ilość stanowisk klienckich połączonych jako terminale (na komputerze nie jest instalowane żadne oprogramowanie a jedynie skrót do serwera) Sieć może być skonfigurowana jako grupa robocza lub domenowo (usługa Active Directory) Program posiada funkcję projektowania i drukowania kart. Program RCP-SQL Wymagania: - system operacyjny Windows Server 2008 lub Windows Server na serwerze musi być możliwość zainstalowania baz danych SQLEXPRESS można je pobrać ze strony - dostarczymy plik pdf z opisem krok po kroku całej konfiguracji rejestratory czasu pracy switch komputer - kadry komputer - dział szlaban switch tripody serwer LOCK UNLOCK RESET wszystkie urządzenia powinny być w tej samej grupie adresowej np xxx program RCP_SQL zainstalowany na serwerze.
