1 instrukcja montażu

2 przykładowy schemat instalacji - 17 pokoi wejście do budynku drzwi budynku GS-261 LYY 2 x 1 DS2400 pokoje dla gości LYY 2 x 1 DS2400 lub UPS gniazdo LAN do podłączenia komputera

3 czujnik otwarcia okna elektryczny zawór regulacja ogrzewania sterownik z przekaźnikiem wyłączającym prąd czytnik kart do otwierania drzwi holder wyłączanie prądu, czujnik temperatury Pokój można otworzyć zbliżając kartę do czytnika umieszczonego na ścianie obok drzwi. Po wejściu karta powinna być umieszczona w holderze. Włączyć energię może jedynie karta, która otwiera drzwi. Na komputerze w recepcji zainstalowany jest program przy pomocy którego można zaprogramować zamki. Program odczytuje numer karty położonej na czytniku i poprzez sieć komputerową wpisuje do kontrolera informację, które pokoje ta karta ma otwierać. Komputer w recepcji pozwala na zdalne regulowanie temperatury w poszczególnych pokojach oraz sprawdzenie jaka jest aktualnie temperatura w każdym pokoju. W oknach zamontowane są czujniki otwarcia (kontaktrony). Jeżeli gość wychodząc z pokoju zostawi otwarte okno automatyka zmniejszy ogrzewanie lub klimatyzację i będzie utrzymywać w pokoju zadaną temperaturę. Jeżeli pokój nie jest wynajęty recepcjonistka może z komputera w recepcji uruchomić funkcję "pokój wolny". W pokojach są zainstalowane na instalacji C.O. elektryczne zawory grzejnikowe Możemy zaprogramować temperaturę np. 10 C i układ automatyki będzie taką temperaturę utrzymywał aby w okresie silnych mrozów nie nastąpiło zamrożenie instalacji.

4 rozdzielnia pokoju hotelowego sterownik przekaźniki GS 163 LYY 2x0,5 LYY 2x1,5 czujnik otwarcia LYY 3x0,5 czujka LYY 2 x 0,75 UTP 8x0,5 kat.5 holder UTP 8x0,5 kat.5 czytnik UTP 8x0,5 LY 2x1 max 100m UTP 8x0,5 kat.5 max 300m UTP 8x0,5 kat.5 max 300m UTP 8x0,5 kat.5 max 300m holder powinien być zamontowany na wysokości około 115 cm switch recepcja czytnik powinien być zamontowany na wysokości około 105 cm 20cm Uwaga: DS-4 czytnik kart USB komputer lub serwer wyposażony w dwie karty sieciowe Jeżeli ściany w budynku są cienkie (10-12 cm) czytnik i holder nie mogą być zamontowane po obu stronach ściany dokładnie naprzeciw siebie. Zasięg odczytu karty wynosi 5-10 cm więc czytniki mogą się wzajemnie zakłócać. Zalecamy aby były przesunięte około 20 cm.

5 sterownik GS GS- GS-261 2m UTP 8x0,5 max 100m 2m UTP 8x0,5 max 100m UTP 8x0,5 max 100m UTP 8x0,5 max 300m UTP 8x0,5 max 300m switch recepcja DS-4 czytnik kart USB 261 GS-

6 rozdzielnia pokoju hotelowego WERSJA PODSTAWOWA do kontrolera LY 2 x 1 LY 2 x 1 przekaźnik włączający odbiorniki energii po włożeniu karty do holdera włączane po włożeniu karty do czytnika z klawiaturą do holdera STEROWANIE KLIMATYZACJĄ I PIECEM GRZEWCZYM przekaźnik włączający odbiorniki energii do kontrolera LY 2 x 1 LY 2 x 1 przekaźnik sterujący klimatyzacją przekaźnik sterujący ogrzewaniem LY 2 x 0,5 kontaktron do holdera czujka ruchu NC NC LYY 2x1 klimatyzator do czytnika z klawiaturą włączane LYY 2x1 piec CO STEROWANIE CENTRALNYM OGRZEWANIEM I KLIMATYZACJĄ przekaźnik włączający odbiorniki energii do kontrolera LY 2 x 1 LY 2 x 1 przekaźnik sterujący klimatyzacją przekaźnik sterujący ogrzewaniem zawór NC lub NC NC STEROWANIE OGRZEWANIEM POKOJU LYY 2x1 do holdera czujka ruchu LY 2 x 0,5 kontaktron LYY 2x1 klimatyzator do czytnika z klawiaturą włączane

7 pokoje hotelowe podłączenia sterowniki mogą być podłączone do wszystkich 8 linii EZ KLM PRZ RGS TGS KANAL PRZ RGS RWE TGS TWE RHO THO CZU OKN w ościeżnicy drzwi RWE TWE RHO THO CZU OKN ZAW ZAW GS-CU M M M M AL AL WE WE HOLDER EZ KLM PRZ przekaźnik wyłączający odbiorniki energii M M GNIAZDO LAN RJ45 M M PROG CZYTNIK GS-HU GS-CU RWE TWE RHO THO CZU OKN ZAW ZAW w ościeżnicy drzwi OKN CZU THO RHO TWE TGS RWE RGS PRZ KANAL przekaźnik wyłączający odbiorniki energii RGS TGS GS-HU w obudowie kontrolera jest karta testowa, która otwiera wszystkie przejścia (system można sprawdzić bez podłączania komputera) CZYTNIK HOLDER

8 sterowanie ogrzewaniem, klimatyzacją, alarmem podłączenia przekaźnik jest załączony jeżeli karta jest włożona do holdera oraz jest zamknięte okno RGS TGS EZ KLM PRZ RWE TGS TWE NC - normalnie zamknięty - normalnie otwarty - normalnie otwarty - wspólny - wspólny przekaźnik sterowania klimatyzacją przekaźnik sterowania ogrzewaniem RHO THO CZU OKN przekaźnik wyłączający odbiorniki energii czujnik otwarcia okna ogranicza ogrzewanie gdy okno jest otwarte GNIAZDO LAN RJ45 PROG RWE TWE RHO THO CZU OKN ZAW 12 CZUJKA RUCHU GS-CZ GS-HU alarm jest załączony gdy karta jest wyjęta z holdera AL AL WE WE PRZ RGS M M NC NC - normalnie zamknięty przekaźnik jest załączony jeżeli karta jest włożona do holdera KANAL M M w ościeżnicy drzwi Przekaźnik jest załączony i ogranicza ogrzewanie, jeżeli z komputera uruchomimy funkcję pokój wolny lub gdy zostanie otwarte okno. Jeżeli temperatura spadnie poniżej 10 ºC przekaźnik rozłączy styki i na kilka minut włączy ogrzewanie aby zapobiec zamrożeniu instalacji. dodatkowy zawór elektryczny zamyka przepływ wody gdy zostanie otwarte okno zawór grzejnikowy z pokrętłem pozwala gościowi regulować temperaturę w pokoju do wejścia alarmowego można podłączyć czujki wykrywające ruch, lub inne które na wyjściu maja styk normalnie zwarty (pożarowe, zalania) CZYTNIK - OTWIERANIE DRZWI HOLDER Z CZUJNIKIEM TEMPERATURY

9 inne przejścia otwierane kartą PRZEK M M GNIAZDO LAN RJ45 PROG AL AL WE WE w ościeżnicy drzwi w obudowie kontrolera jest karta testowa, która otwiera wszystkie przejścia (system można sprawdzić bez podłączania komputera) GS-261 podłączenia

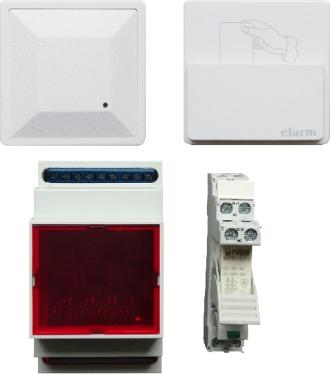

10 sterownik - moduł sterownika czytnik holder przekaźnik odłączający napięcie / przekaźnik czytnik kart holder sterownik powinien być zamontowany w rozdzielni pokoju wielkość rozdzielni zależna od ilości modułów

11 295 Kontroler dla 8 pokoi hotelowych z zasilaczem i akumulatorem, podtrzymującym działanie zamków po wyłączeniu zasilania. Powinien być zamontowany w korytarzu lub pomieszczeniu technicznym. Wymaga podłączenia do sieci komputerowej i zasilania kontroler 21,5 zakres regulacji 3 mm Zawór elektryczny zamontowany na grzejniku lub rurze zasilającej kilka grzejników.
