1 Program umożliwia: * odczytywanie zdarzeń z pamięci urządzeń i zapisanie w pliku tekstowym * zmianę adresu IP * zmianę portu * synchronizację czasu komputer-urządzenia Program może pracować w trybie automatycznym. Uruchamia się o zaprogramowanej godzinie (np. w nocy) - odczytuje zdarzenia z pamięci urzadzeń i zapisuje w pliku tekstowym

2 ZDARZENIA Sprawdzenie zajętości pamięci, odczytywanie zdarzeń i synchronizacja czasu dla wszystkich urządzeń Sprawdzenie zajętości pamięci, odczytywanie zdarzeń i synchronizacja czasu dla jednego urządzenia Program przy odczytywaniu zdarzeń tworzy plik tekstowy w katalogu C:\Elarm\Rptxt Nazwa pliku jest datą odczytania zdarzeń. np. zdarzenia odczytywane w dniu 6 listopada 2016 roku będą zapisywane w pliku o nazwie txt Jeżeli zdarzenia będą odczytywane kilka razy w ciągu dnia - wszystkie zostaną dodane do pliku np txt Przy codziennym odczytywaniu zdarzeń w katalogu będzie tyle plików ile jest dni w miesiącu, natomiast gdy zdarzenia są odczytywane raz w miesiącu - będzie tylko jeden plik.

3 ZDARZENIA - PLIK TEKSTOWY - karty z UID 8 lub 14 znaków ECE FF00830C2B B6E ECE FF00830C2B B4 ECE FF00830C2B A81B ECE FF00830C2B ECE FF00830C2B CBA ECE FF00830C2B A92 ECE FF00830C2B E ECE FF00830C2B ECE FF00830C2B F4 EC E FF 00830C2B B6E CRC adres pamięci na którym był zapisany rekord dla DS wyjście 20 wyjście służbowe 01 wejście 21 wejście służbowe sekunda minuta godzina dzień miesiąc rok numer karty: 14 znaków lub 8 znaków dla DS FF dla DS-2410 i DS-2440 kod sterownika GS numer linii (Hex) nie wykorzystywane 00 wersja urządzenia 00 rodzaj płyty E1 E2 E3 E4 DS-2410 DS-2420 DS-2430 DS-2440 nagłówek

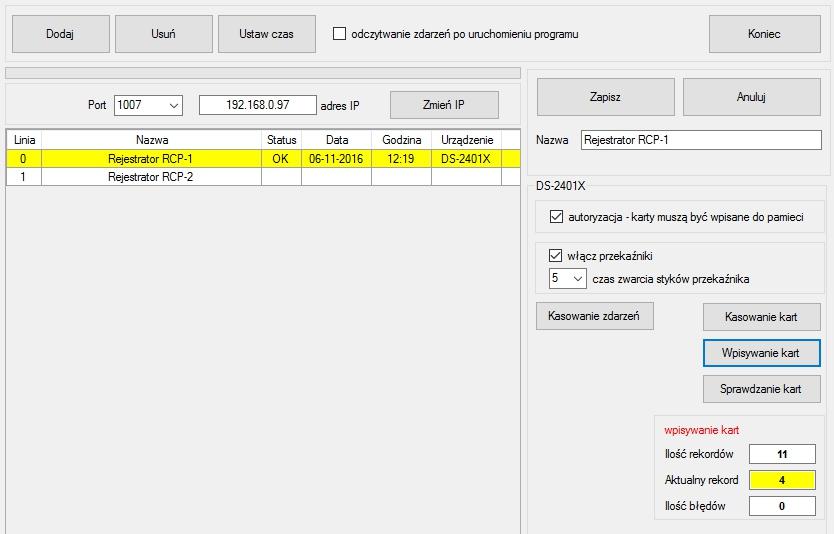

4 KONFIGURACJA Dodanie nowego urządzenia DS-2401X - rejestrator czasu pracy Funkcja automatycznego odczytywania Pozwala na dodanie programu do harmonogramu zadań Windows. Program uruchomi się w nocy np. o godz 23:00 i odczyta zdarzenia z pamięci rejestratorów. po kliknięciu program wyświetli ustawienia rejestratora bez zaznaczonej autoryzacji rejestrator zapisuje wszystkie zbliżenia kart - nieuprawnione odrzuca przy importowaniu program RCP zmiana adresu IP rejestratora po zbliżeniu karty załączają się przekaźniki - sterowanie kamery wykonującej zdjęcia - otwieranie drzwi - otwieranie tripodów kasowanie pamięci zdarzeń po zaznaczeniu autoryzacji rejestrator sprawdza czy karta jest wpisana do pamięci rejestratora pamięć kart uprawnionych - kasowanie - wpisywanie z pliku karty.xls - sprawdzanie wpisanych kart

5 Wpisywanie kart uprawnionych Program pobiera numery kart uprawnionych z pliku C:\Elarm\karty.xls Pusty plik karty.xls utworzy się przy instalacji programu. Zalecamy wpisywanie danych do tego właśnie pliku aby uniknąć ewentualnych niezgodności wersji Microsoft Office. Program "narzuca" wersję Excel z której na pewno bedzie mógł pobierać dane. Program wykorzystuje dane z kolumn A i B arkusza (Nr karty, Uwagi) Pozostałe kolumny mogą zawierać dowolne dane wykorzystywane w innych programach. przy wpisywaniu i sprawdzaniu kart program wyświetla - ilość kart w pliku karty.xls - aktualnie wpisywana lub sprawdzana karta - ilość ewentualnych błędów

6 Numer karty składa się z: - 8 znaków - karty Unique 125kHz, Mifare Classic 13,56MHz - 14 znaków - karty Mifare PlusX lub Mifare DESFire W numerze mogą występować znaki: 0, 1, 2, 3, 4, , 8, 9, A, B, C, D, E, F Przed wpisaniem do rejestratora program sprawdza plik karty.xls i w kolumnie Uwagi zaznacza rekordy w których występują błędy.

7 Zmiana adresu IP KROK 1 Zmienić IP komputera programującego na : (ostatni człon adresu - dowolny) Karty LAN wbudowane do rejestratorów można programować przy pomocy komputera którego adres IP jest ustawiony jako XXX (proszę nie ustawiać adresu ) KROK 2 Przełożyć zworę na płytce w pozycję PROG ( adres IP rejestratora jest zabezpieczony sprzętowo - zmiana adresu wymaga przełożenia zwory ) PROG PROG PRACA zwora - zmiana adresu IP KROK 3 Uruchomić program i wybrać funkcję Konfiguracja. Wpisać w okienku wymagany dla tej karty adres IP i ewentualnie port. Wcisnąć klawisz Zmień IP KROK 4 Przełożyć zworę na płytce w pozycję PRACA KROK 5 Przywrócić pierwotny adres IP komputera. Jeżeli rejestrator jest bezpośrednio podłączany do gniazda sieciowego komputera (bez switch'a), konieczne jest użycie kabla z żyłami skrzyżowanymi. Uwaga: Adres IP można również zmienić przy pomocy programu Config_elarm_IP który znajduje się na płycie instalacyjnej.
