1 Systemy skanerów 3D Profesjonalne systemy skanerów 3D dla Przemysłu

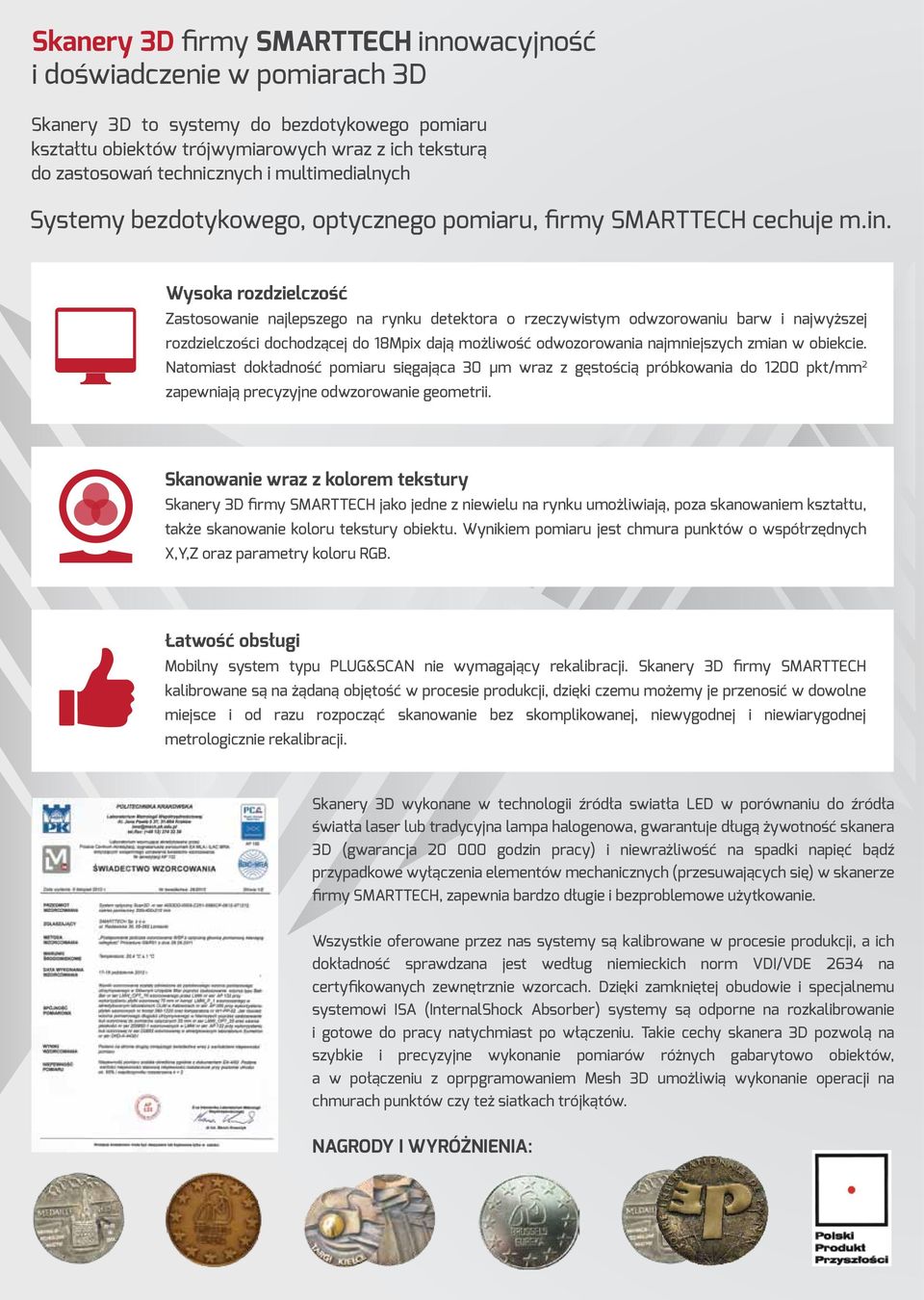

2 Skanery 3D firmy SMARTTECH innowacyjność i doświadczenie w pomiarach 3D Skanery 3D to systemy do bezdotykowego pomiaru kształtu obiektów trójwymiarowych wraz z ich teksturą do zastosowań technicznych i multimedialnych Systemy bezdotykowego, optycznego pomiaru, firmy SMARTTECH cechuje m.in. Wysoka rozdzielczość Zastosowanie najlepszego na rynku detektora o rzeczywistym odwzorowaniu barw i najwyższej rozdzielczości dochodzącej do 18Mpix dają możliwość odwozorowania najmniejszych zmian w obiekcie. Natomiast dokładność pomiaru sięgająca 30 µm wraz z gęstością próbkowania do 1200 pkt/mm 2 zapewniają precyzyjne odwzorowanie geometrii. Skanowanie wraz z kolorem tekstury Skanery 3D firmy SMARTTECH jako jedne z niewielu na rynku umożliwiają, poza skanowaniem kształtu, także skanowanie koloru tekstury obiektu. Wynikiem pomiaru jest chmura punktów o współrzędnych X,Y,Z oraz parametry koloru RGB. Łatwość obsługi Mobilny system typu PLUG&SCAN nie wymagający rekalibracji. Skanery 3D firmy SMARTTECH kalibrowane są na żądaną objętość w procesie produkcji, dzięki czemu możemy je przenosić w dowolne miejsce i od razu rozpocząć skanowanie bez skomplikowanej, niewygodnej i niewiarygodnej metrologicznie rekalibracji. Skanery 3D wykonane w technologii źródła swiatła LED w porównaniu do źródła światła laser lub tradycyjna lampa halogenowa, gwarantuje długą żywotność skanera 3D (gwarancja godzin pracy) i niewrażliwość na spadki napięć bądź przypadkowe wyłączenia elementów mechanicznych (przesuwających się) w skanerze firmy SMARTTECH, zapewnia bardzo długie i bezproblemowe użytkowanie. Wszystkie oferowane przez nas systemy są kalibrowane w procesie produkcji, a ich dokładność sprawdzana jest według niemieckich norm VDI/VDE 2634 na certyfikowanych zewnętrznie wzorcach. Dzięki zamkniętej obudowie i specjalnemu systemowi ISA (InternalShock Absorber) systemy są odporne na rozkalibrowanie i gotowe do pracy natychmiast po włączeniu. Takie cechy skanera 3D pozwolą na szybkie i precyzyjne wykonanie pomiarów różnych gabarytowo obiektów, a w połączeniu z oprpgramowaniem Mesh 3D umożliwią wykonanie operacji na chmurach punktów czy też siatkach trójkątów. NAGRODY I WYRÓŻNIENIA:

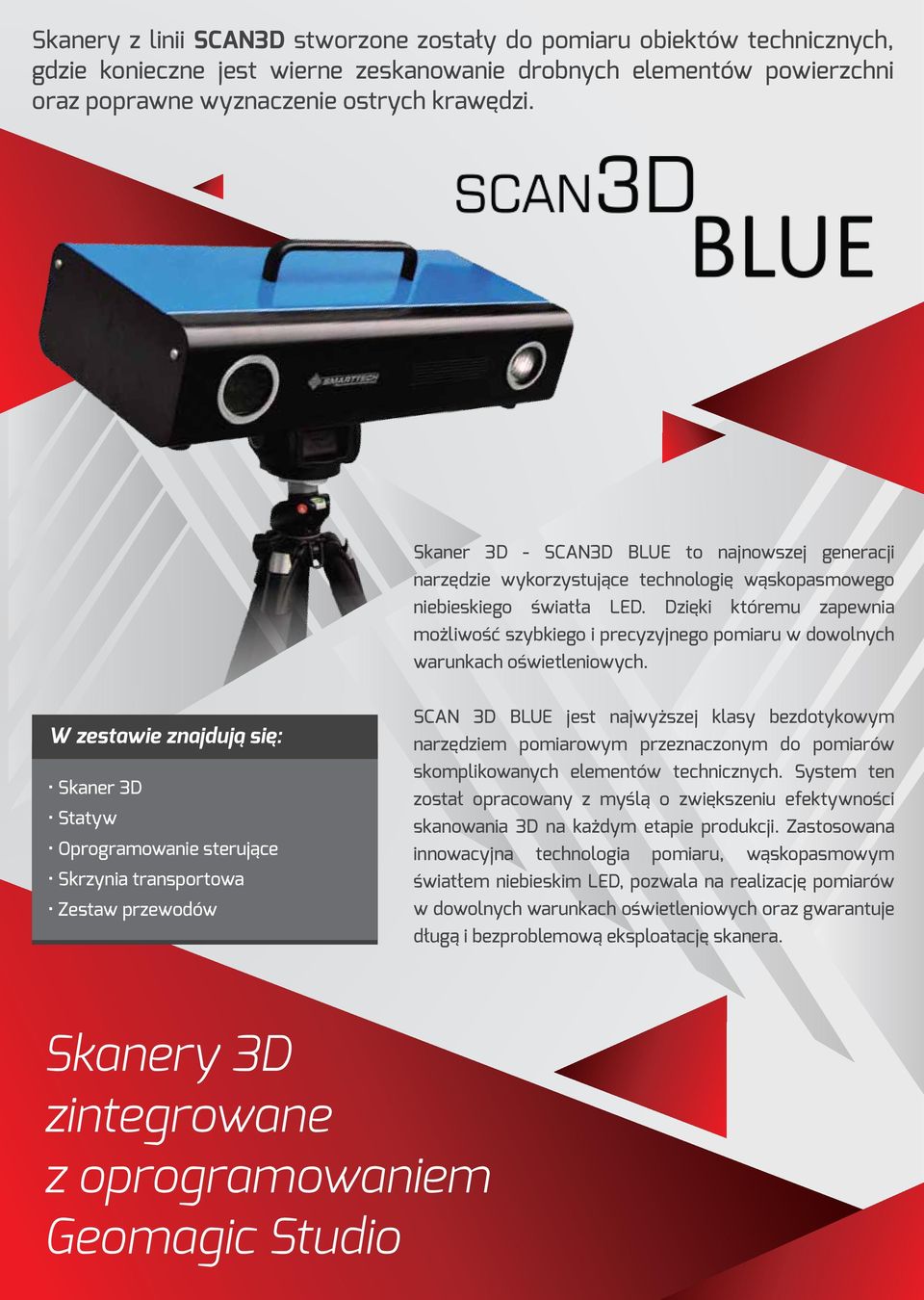

3 Skanery z linii SCAN3D stworzone zostały do pomiaru obiektów technicznych, gdzie konieczne jest wierne zeskanowanie drobnych elementów powierzchni oraz poprawne wyznaczenie ostrych krawędzi. Skaner 3D - SCAN3D BLUE to najnowszej generacji narzędzie wykorzystujące technologię wąskopasmowego niebieskiego światła LED. Dzięki któremu zapewnia możliwość szybkiego i precyzyjnego pomiaru w dowolnych warunkach oświetleniowych. W zestawie znajdują się: Skaner 3D Statyw Oprogramowanie sterujące Skrzynia transportowa Zestaw przewodów SCAN 3D BLUE jest najwyższej klasy bezdotykowym narzędziem pomiarowym przeznaczonym do pomiarów skomplikowanych elementów technicznych. System ten został opracowany z myślą o zwiększeniu efektywności skanowania 3D na każdym etapie produkcji. Zastosowana innowacyjna technologia pomiaru, wąskopasmowym światłem niebieskim LED, pozwala na realizację pomiarów w dowolnych warunkach oświetleniowych oraz gwarantuje długą i bezproblemową eksploatację skanera. Skanery 3D zintegrowane z oprogramowaniem Geomagic Studio

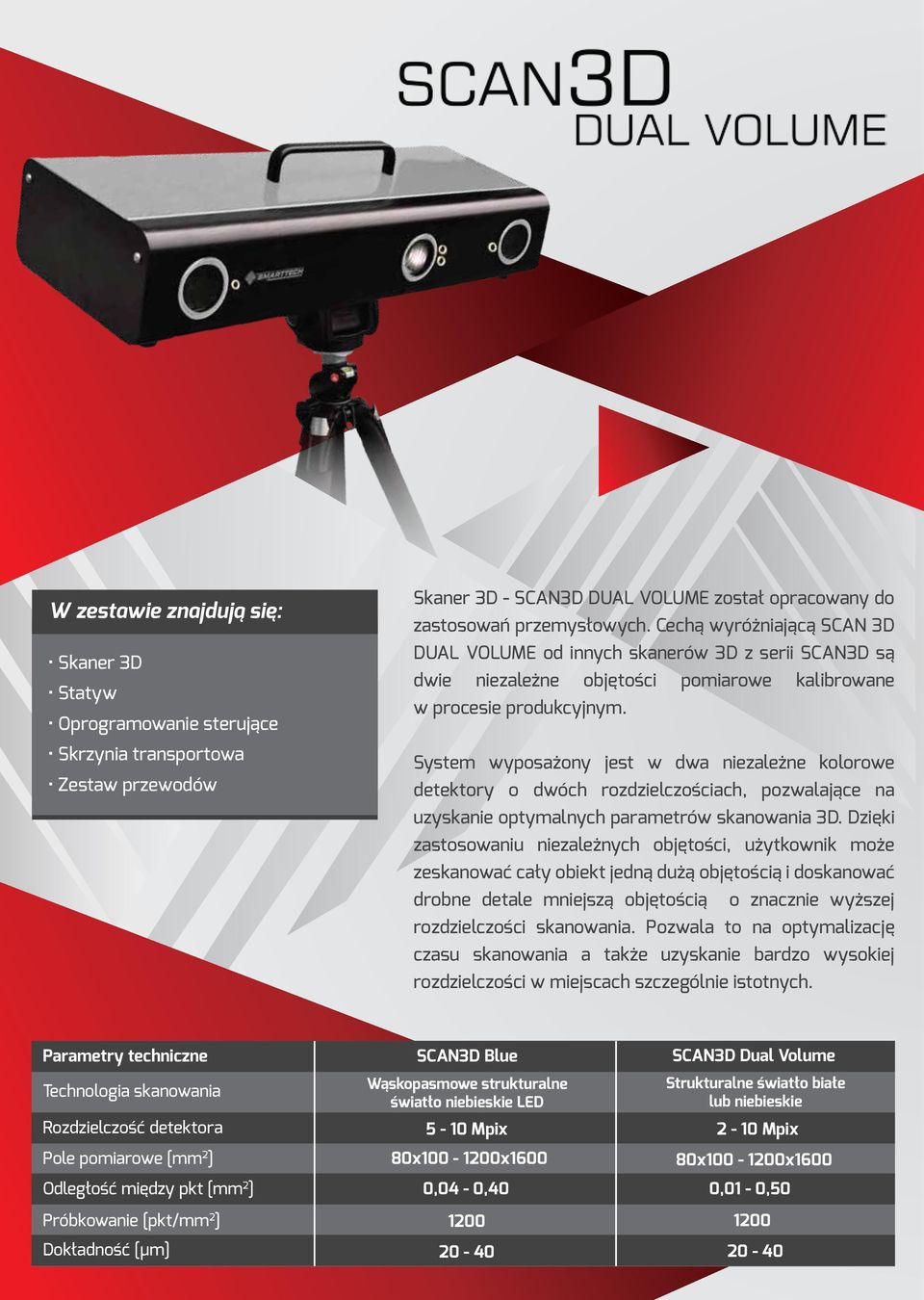

4 W zestawie znajdują się: Skaner 3D Statyw Oprogramowanie sterujące Skrzynia transportowa Zestaw przewodów Skaner 3D - SCAN3D DUAL VOLUME został opracowany do zastosowań przemysłowych. Cechą wyróżniającą SCAN 3D DUAL VOLUME od innych skanerów 3D z serii SCAN3D są dwie niezależne objętości pomiarowe kalibrowane w procesie produkcyjnym. System wyposażony jest w dwa niezależne kolorowe detektory o dwóch rozdzielczościach, pozwalające na uzyskanie optymalnych parametrów skanowania 3D. Dzięki zastosowaniu niezależnych objętości, użytkownik może zeskanować cały obiekt jedną dużą objętością i doskanować drobne detale mniejszą objętością o znacznie wyższej rozdzielczości skanowania. Pozwala to na optymalizację czasu skanowania a także uzyskanie bardzo wysokiej rozdzielczości w miejscach szczególnie istotnych. Parametry techniczne SCAN3D Blue SCAN3D Dual Volume Technologia skanowania Rozdzielczość detektora Pole pomiarowe [mm 2 ] Odległość między pkt [mm 2 ] Wąskopasmowe strukturalne światło niebieskie LED 5-10 Mpix 80x x1600 0,04-0,40 Strukturalne światło białe lub niebieskie 2-10 Mpix 80x x1600 0,01-0,50 Próbkowanie [pkt/mm 2 ] Dokładność [µm]

5 Linia skanerów 3D zintegrowanych z oprogramowaniem W zestawie znajdują się: Skaner 3D Statyw Oprogramowanie sterujące Licencja Geomagic Skrzynia transportowa Zestaw przewodów Linia skanerów 3D zintegrowanych z oprogramowaniem Geomagic. Dowolna konfiguracja objętości pomiarowej skanerów z serii SCAN3D, przy zastosowaniu funkcji automatycznego łączenia pomiarów kierunkowych na markery wraz z możliwością użycia automatycznego stolika obrotowego pozwala na łatwy pomiar obiektów o dowolnych gabarytach. Skaner SCAN3D surface oprogramowanie GEOMAGIC Studio to kompleksowe rozwiązanie do tworzenia precyzyjnych modeli CAD. System stworzony został z myślą o pełnej integracji pomiaru i edycji danych w najlepszym oprogramowaniu klasy RE - GEOMAGIC STUDIO. Dzięki temu rozwiązaniu otrzymujemy. Możliwość automatycznego tworzenia siatki trójkątów i powierzchni parametrycznych NURBS Zaawansowanej edycji chmur punktów Krótki czas obróbki danych

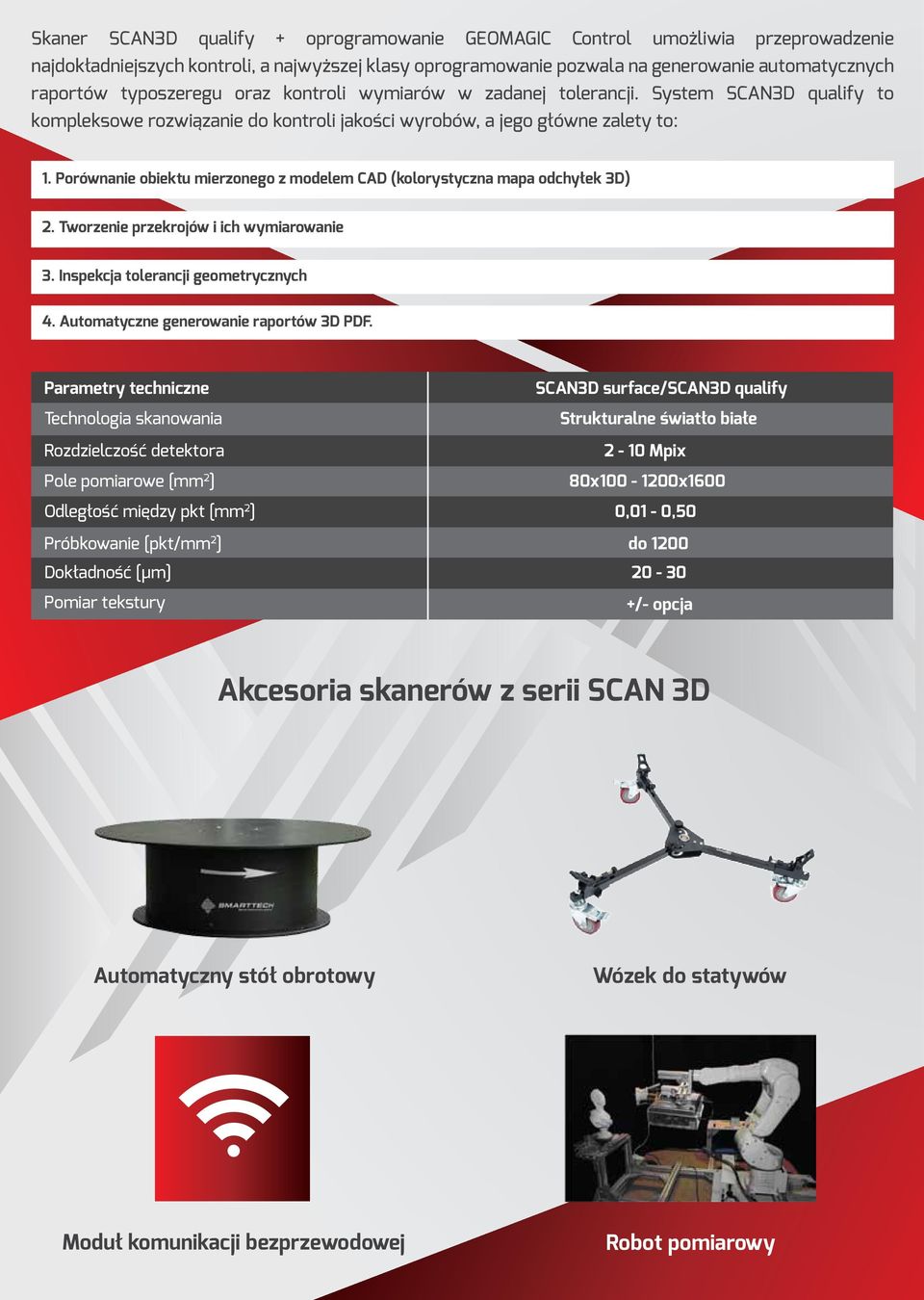

6 Skaner SCAN3D qualify oprogramowanie GEOMAGIC Control umożliwia przeprowadzenie najdokładniejszych kontroli, a najwyższej klasy oprogramowanie pozwala na generowanie automatycznych raportów typoszeregu oraz kontroli wymiarów w zadanej tolerancji. System SCAN3D qualify to kompleksowe rozwiązanie do kontroli jakości wyrobów, a jego główne zalety to: 1. Porównanie obiektu mierzonego z modelem CAD (kolorystyczna mapa odchyłek 3D) 2. Tworzenie przekrojów i ich wymiarowanie 3. Inspekcja tolerancji geometrycznych 4. Automatyczne generowanie raportów 3D PDF. Parametry techniczne Technologia skanowania Rozdzielczość detektora Pole pomiarowe [mm 2 ] Odległość między pkt [mm 2 ] Próbkowanie [pkt/mm 2 ] Dokładność [µm] Pomiar tekstury SCAN3D surface/scan3d qualify Strukturalne światło białe 2-10 Mpix 80x x1600 0,01-0,50 do /- opcja Akcesoria skanerów z serii SCAN 3D Automatyczny stół obrotowy Wózek do statywów Moduł komunikacji bezprzewodowej Robot pomiarowy

7 Gwarancja nieinwazyjności zastosowana technologia skanowania 3D wykorzystująca jedynie światło białe, daje użytkownikowi gwarancję bezpieczeństwa mierzonych eksponatów (w systemie nie jest używany laser). Oferujemy, między innymi, numerycznie sterowane stoły obrotowe do automatyzacji pomiaru obiektów oraz w pełni zintegrowany, profesjonalny system oświetlenia bezcieniowego zapewniający najlepsze i jednolite na całym obiekcie odwzorowanie koloru tekstury. System oświetlenia bezcieniowego w skanerach 3D ScanBright archeo to jedyne takie rozwiązanie na rynku. Skaner 3D ScanBright archeo jest kompleksowym rozwiązaniem pozwalającym na przeprowadzenie pełnej digitalizacji zabytku - od uzyskania precyzyjnej dokumentacji wieczystej wraz z odwzorowaniem kolorów eksponatu, aż po tworzenie wirtualnych obiektów muzealnych. ScanBright archeo jest jedynym na rynku skanerem 3D skonfigurowanym z myślą o profesjonalnej digitalizacji dzieł sztuki zgodnie z ZALECENIAMI DOTYCZĄCYMI PLANOWANIA I REALIZACJI PROJEKTÓW DIGITALIZACYJNYCH W MUZEALNICTWIE (opracowane przez zespół Ekspertów ds. digitalizacji obiektów, Narodowego Instytutu Muzealnictwa i Ochrony Zbiorów). Dzięki współpracy z wieloma instytucjami muzealnymi, ScanBright archeo jest skanerem, który spełnia najbardziej restrykcyjne wymagania dotyczące pomiarów konserwatorskich a równocześnie umożliwia uzyskanie realistycznych modeli do wizualizacji lub wykonywania kopii na przykład w technologii druku 3D. Proces skanowania 3D Wyniki skanowania 3D Chmura punktów (X,Y,Z-RGB) Wirtualna analiza obiektu Wirtualne muzeum Publikacja obiektów w internecie

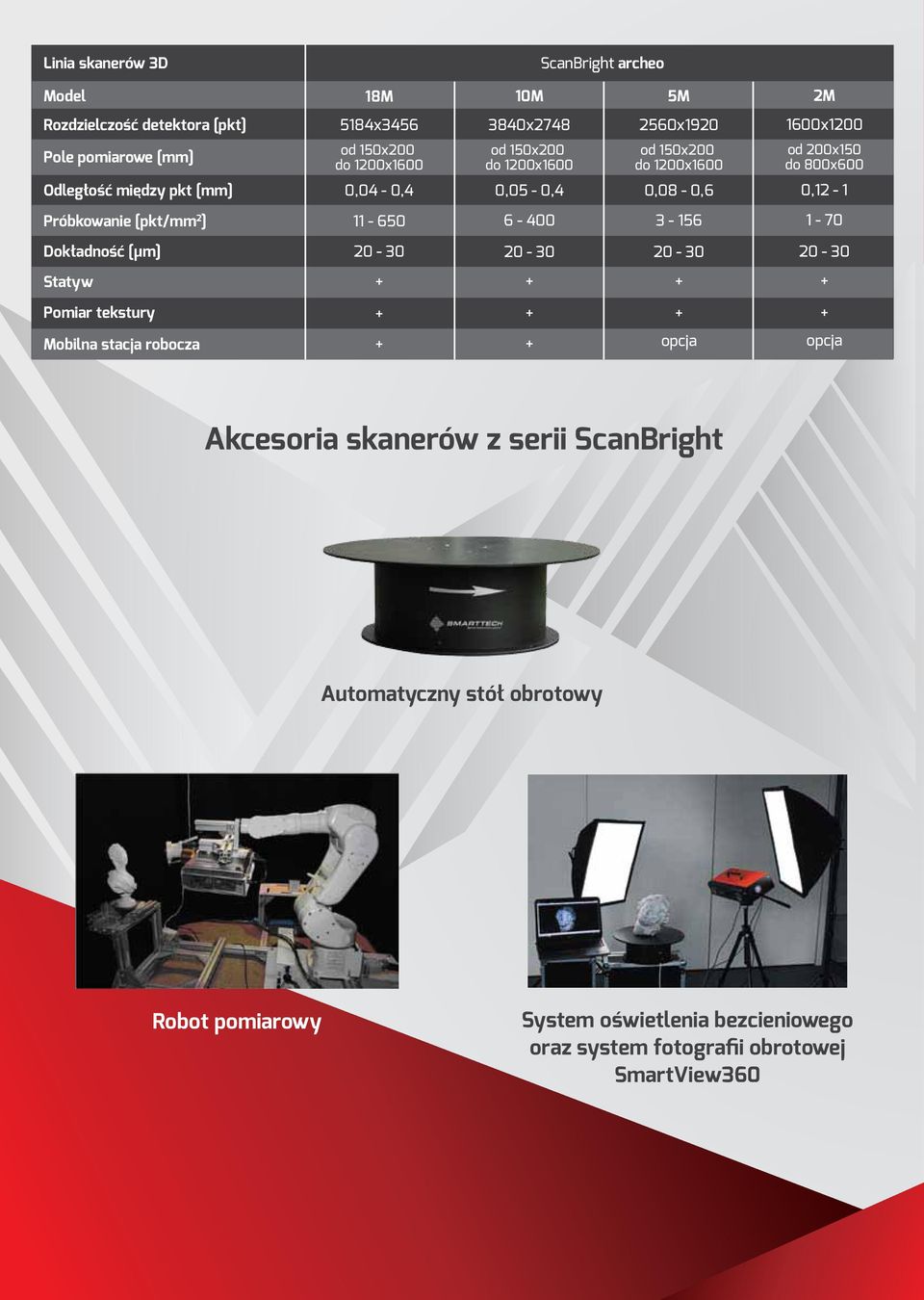

8 Linia skanerów 3D ScanBright archeo Model 18M 10M 5M 2M Rozdzielczość detektora [pkt] 5184x x x x1200 Pole pomiarowe [mm] od 150x200 do 1200x1600 od 150x200 do 1200x1600 od 150x200 do 1200x1600 od 200x150 do 800x600 Odległość między pkt [mm] 0,04-0,4 0,05-0,4 0,08-0,6 0,12-1 Próbkowanie [pkt/mm 2 ] Dokładność [µm] Statyw Pomiar tekstury Mobilna stacja robocza opcja opcja Akcesoria skanerów z serii ScanBright Automatyczny stół obrotowy Robot pomiarowy System oświetlenia bezcieniowego oraz system fotografii obrotowej SmartView360

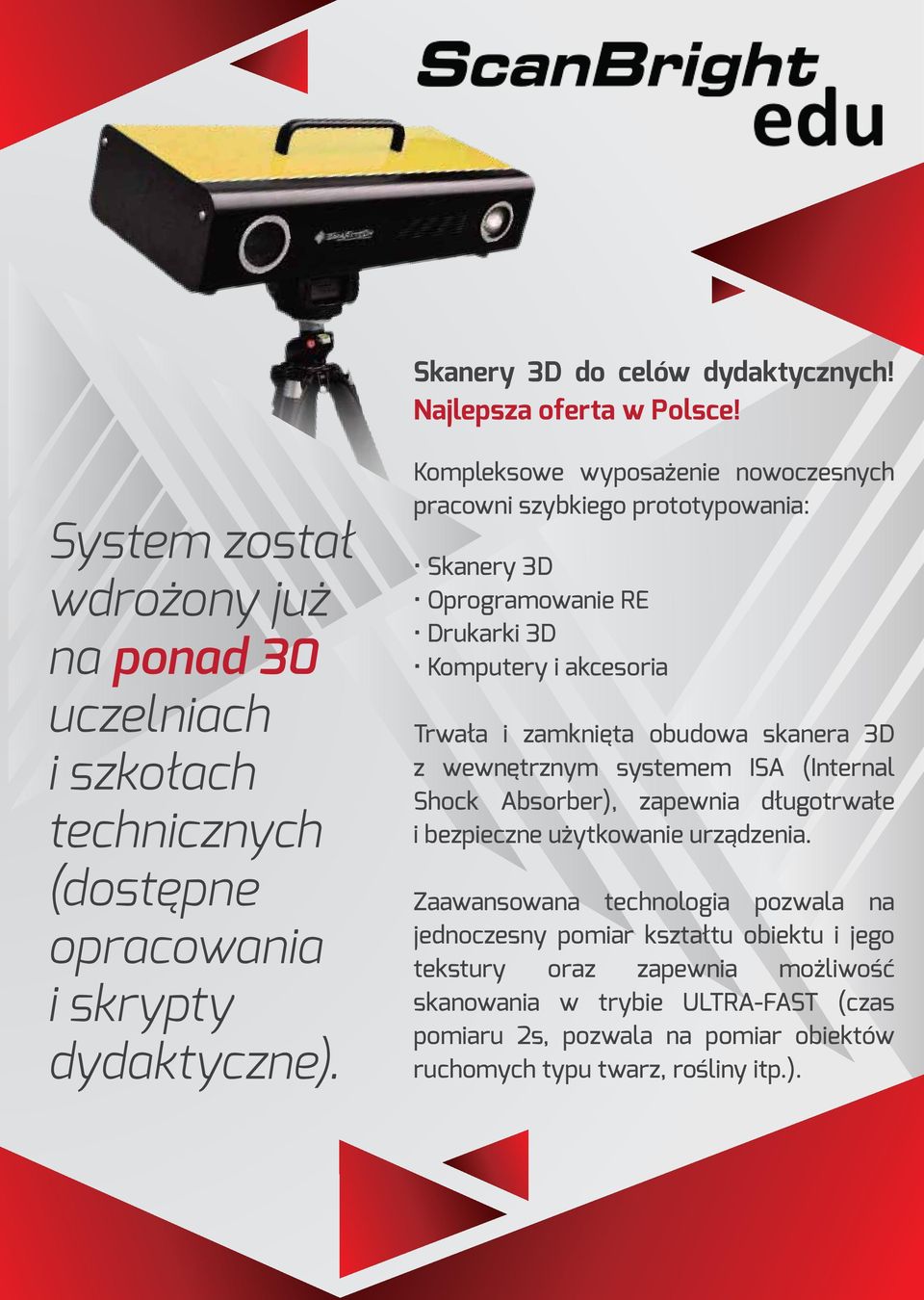

9 Skanery 3D do celów dydaktycznych! Najlepsza oferta w Polsce! System został wdrożony już na ponad 30 uczelniach i szkołach technicznych (dostępne opracowania i skrypty dydaktyczne). Kompleksowe wyposażenie nowoczesnych pracowni szybkiego prototypowania: Skanery 3D Oprogramowanie RE Drukarki 3D Komputery i akcesoria Trwała i zamknięta obudowa skanera 3D z wewnętrznym systemem ISA (Internal Shock Absorber), zapewnia długotrwałe i bezpieczne użytkowanie urządzenia. Zaawansowana technologia pozwala na jednoczesny pomiar kształtu obiektu i jego tekstury oraz zapewnia możliwość skanowania w trybie ULTRA-FAST (czas pomiaru 2s, pozwala na pomiar obiektów ruchomych typu twarz, rośliny itp.).

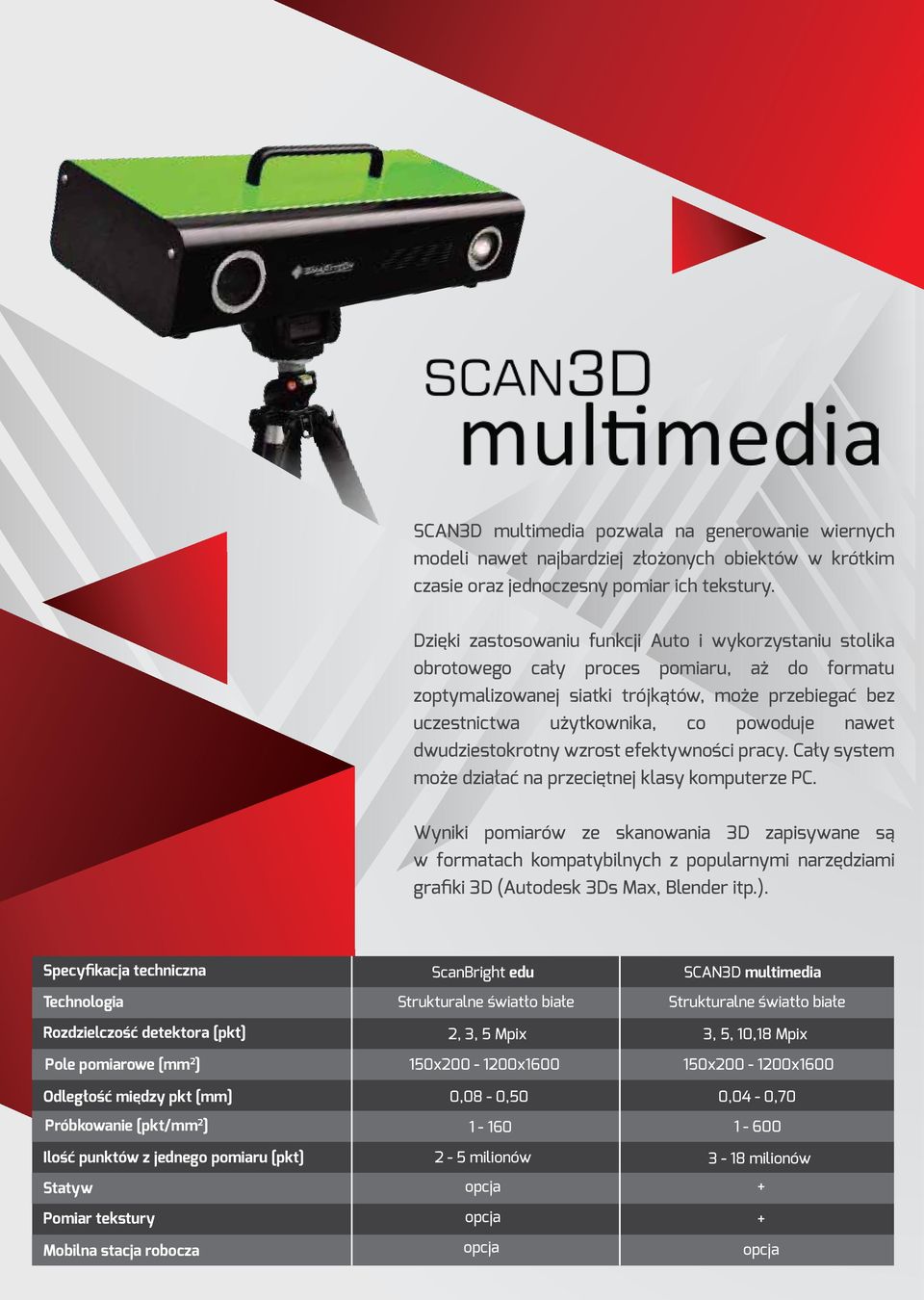

10 SCAN3D multimedia pozwala na generowanie wiernych modeli nawet najbardziej złożonych obiektów w krótkim czasie oraz jednoczesny pomiar ich tekstury. Dzięki zastosowaniu funkcji Auto i wykorzystaniu stolika obrotowego cały proces pomiaru, aż do formatu zoptymalizowanej siatki trójkątów, może przebiegać bez uczestnictwa użytkownika, co powoduje nawet dwudziestokrotny wzrost efektywności pracy. Cały system może działać na przeciętnej klasy komputerze PC. Wyniki pomiarów ze skanowania 3D zapisywane są w formatach kompatybilnych z popularnymi narzędziami grafiki 3D (Autodesk 3Ds Max, Blender itp.). Specyfikacja techniczna ScanBright edu SCAN3D multimedia Technologia Rozdzielczość detektora [pkt] Pole pomiarowe [mm 2 ] Odległość między pkt [mm] Próbkowanie [pkt/mm 2 ] Ilość punktów z jednego pomiaru [pkt] Statyw Pomiar tekstury Mobilna stacja robocza Strukturalne światło białe 2, 3, 5 Mpix 150x x1600 0,08-0, milionów opcja opcja opcja Strukturalne światło białe 3, 5, 10,18 Mpix 150x x1600 0,04-0, milionów opcja

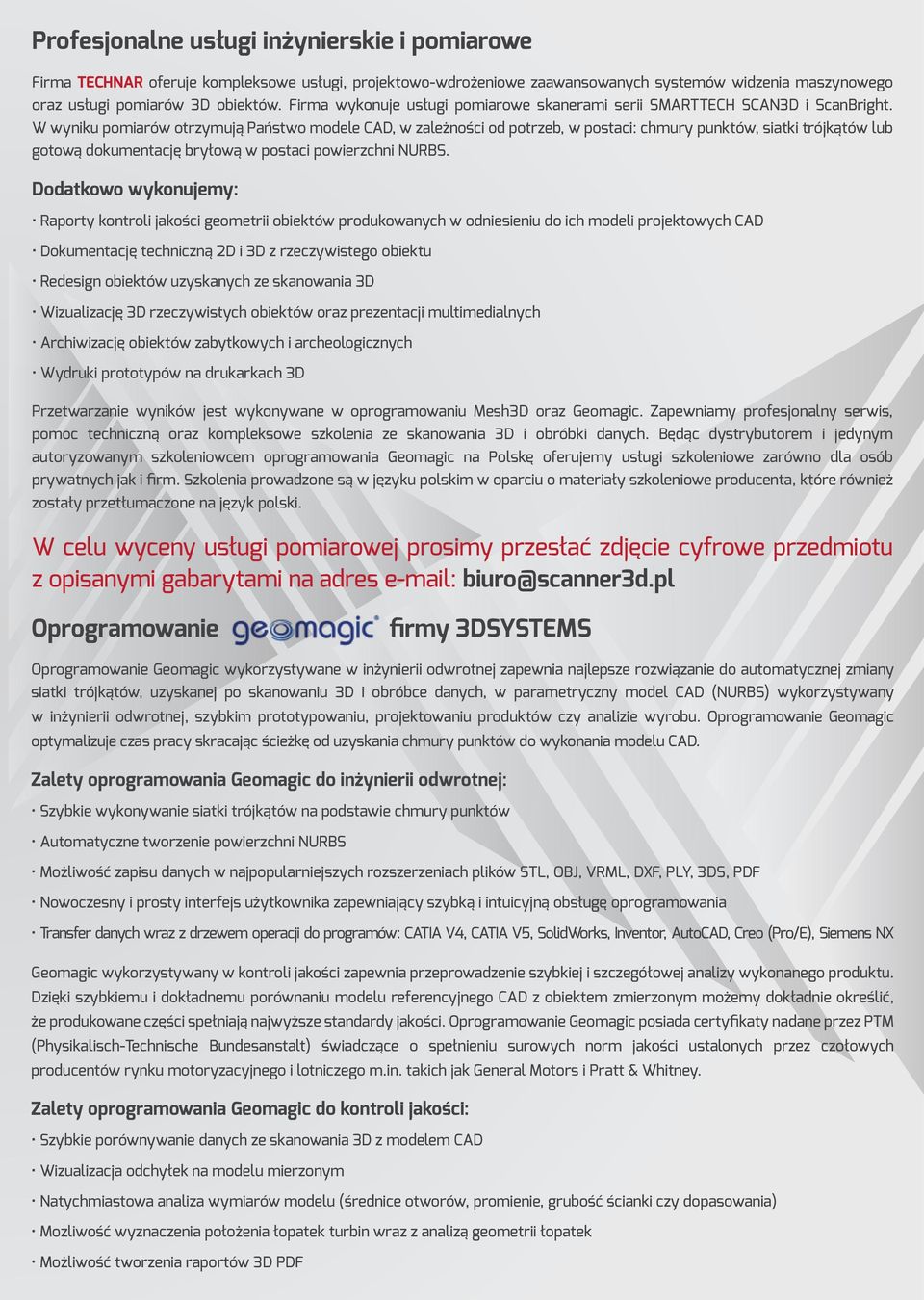

11 Profesjonalne usługi inżynierskie i pomiarowe Firma TECHNAR oferuje kompleksowe usługi, projektowo-wdrożeniowe zaawansowanych systemów widzenia maszynowego oraz usługi pomiarów 3D obiektów. Firma wykonuje usługi pomiarowe skanerami serii SMARTTECH SCAN3D i ScanBright. W wyniku pomiarów otrzymują Państwo modele CAD, w zależności od potrzeb, w postaci: chmury punktów, siatki trójkątów lub gotową dokumentację bryłową w postaci powierzchni NURBS. Dodatkowo wykonujemy: Raporty kontroli jakości geometrii obiektów produkowanych w odniesieniu do ich modeli projektowych CAD Dokumentację techniczną 2D i 3D z rzeczywistego obiektu Redesign obiektów uzyskanych ze skanowania 3D Wizualizację 3D rzeczywistych obiektów oraz prezentacji multimedialnych Archiwizację obiektów zabytkowych i archeologicznych Wydruki prototypów na drukarkach 3D Przetwarzanie wyników jest wykonywane w oprogramowaniu Mesh3D oraz Geomagic. Zapewniamy profesjonalny serwis, pomoc techniczną oraz kompleksowe szkolenia ze skanowania 3D i obróbki danych. Będąc dystrybutorem i jedynym autoryzowanym szkoleniowcem oprogramowania Geomagic na Polskę oferujemy usługi szkoleniowe zarówno dla osób prywatnych jak i firm. Szkolenia prowadzone są w języku polskim w oparciu o materiały szkoleniowe producenta, które również zostały przetłumaczone na język polski. W celu wyceny usługi pomiarowej prosimy przesłać zdjęcie cyfrowe przedmiotu z opisanymi gabarytami na adres biuro@scanner3d.pl Oprogramowanie firmy 3DSYSTEMS Oprogramowanie Geomagic wykorzystywane w inżynierii odwrotnej zapewnia najlepsze rozwiązanie do automatycznej zmiany siatki trójkątów, uzyskanej po skanowaniu 3D i obróbce danych, w parametryczny model CAD (NURBS) wykorzystywany w inżynierii odwrotnej, szybkim prototypowaniu, projektowaniu produktów czy analizie wyrobu. Oprogramowanie Geomagic optymalizuje czas pracy skracając ścieżkę od uzyskania chmury punktów do wykonania modelu CAD. Zalety oprogramowania Geomagic do inżynierii odwrotnej: Szybkie wykonywanie siatki trójkątów na podstawie chmury punktów Automatyczne tworzenie powierzchni NURBS Możliwość zapisu danych w najpopularniejszych rozszerzeniach plików STL, OBJ, VRML, DXF, PLY, 3DS, PDF Nowoczesny i prosty interfejs użytkownika zapewniający szybką i intuicyjną obsługę oprogramowania Transfer danych wraz z drzewem operacji do programów: CATIA V4, CATIA V5, SolidWorks, Inventor, AutoCAD, Creo (Pro/E), Siemens NX Geomagic wykorzystywany w kontroli jakości zapewnia przeprowadzenie szybkiej i szczegółowej analizy wykonanego produktu. Dzięki szybkiemu i dokładnemu porównaniu modelu referencyjnego CAD z obiektem zmierzonym możemy dokładnie określić, że produkowane części spełniają najwyższe standardy jakości. Oprogramowanie Geomagic posiada certyfikaty nadane przez PTM (Physikalisch-Technische Bundesanstalt) świadczące o spełnieniu surowych norm jakości ustalonych przez czołowych producentów rynku motoryzacyjnego i lotniczego m.in. takich jak General Motors i Pratt & Whitney. Zalety oprogramowania Geomagic do kontroli jakości: Szybkie porównywanie danych ze skanowania 3D z modelem CAD Wizualizacja odchyłek na modelu mierzonym Natychmiastowa analiza wymiarów modelu (średnice otworów, promienie, grubość ścianki czy dopasowania) Mozliwość wyznaczenia położenia łopatek turbin wraz z analizą geometrii łopatek Możliwość tworzenia raportów 3D PDF

12 Tę notatkę i linie pomocnicze należy usunąć przed wyeksportowaniem gotowego projektu. TŁO POWINNO PRZEKRACZAĆ LINIĘ CZERWONĄ TEKSTY NIE MOGĄ PRZEKARACZAĆ LINII FIOLETOWEJ LINIA CZARNA TO LINIA CIECIA PROJEKTU Systemy skanerów 3D ul. Piotra Skargi Głogów tel: biuro@scanner3d.pl
