1 Agencja Rozwoju Regionalnego MARR S.A. Inkubator Nowych Technologii IN-TECH PROTOTYPOWNIA najnowsze technologie na wyciągnięcie ręki

2 Założenia działań PROTOTYPOWNI: wyposażenie w najnowocześniejszy sprzęt, który będzie uzupełnieniem działalności lokalnych podmiotów gospodarczych skrócenie czasu, który upływa od pomysłu do realizacji prototypu RAPID PROTOTYPING REVERSE ENGINEERING

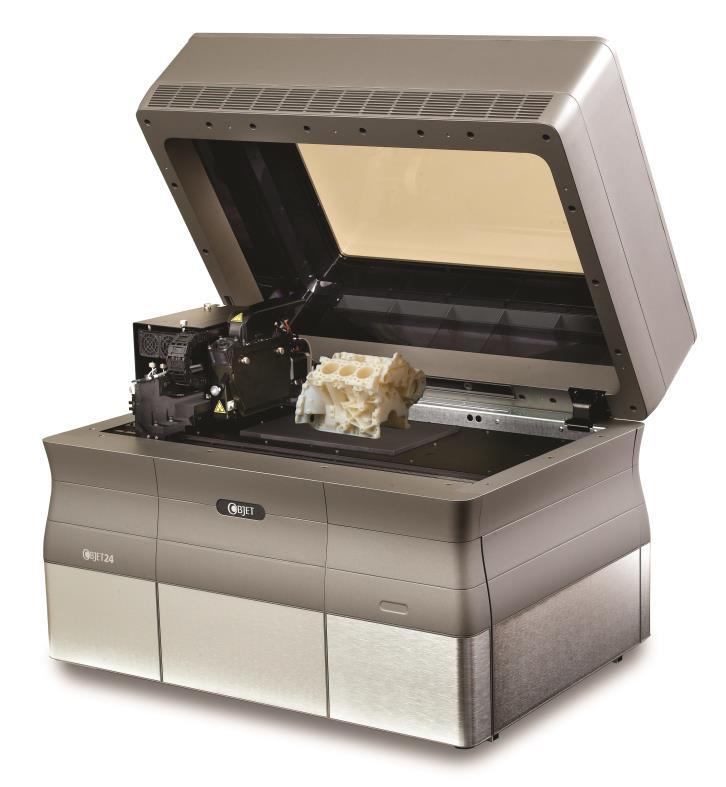

3 metody służące do szybkiego wykonywania modeli fizycznych na podstawie modeli CAD 3D: Druk 3D Drukarka 3ZPRO Drukarka Objet24

4 wydruk z materiału termoplastycznego o niskiej temperaturze topnienia wysoka precyzja odwzorowania kształtu powierzchni (wykończenie powierzchni w granicach od Ra 0,025 do Ra 0,05) wykorzystanie do technologii odlewniczych metodą traconego wosku, bez konieczności wykonania formy możliwość wykonania bez kosztownego oprzyrządowania serii w kilku wersjach

5 wydruk z wysokowytrzymałościowego materiału fotopolimerowego wykonanie prototypu z dokładnością 0,1mm możliwość pokrycia powierzchni powłokami malarskimi lub galwanicznymi

6 rzeczywiste odwzorowanie złożonej geometrii możliwość druku powierzchni matowej lub błyszczącej

PRACUJEMY NA NASTĘPUJĄCYCH MATERIAŁACH: PCV tworzywa sztuczne, twarde, gumo podobne styrodur aluminium oraz jego stopy metale kolorowe (aluminium, brąz, mosiądz, miedź) stal stopowa, hartowana,

7 PRACUJEMY NA NASTĘPUJĄCYCH MATERIAŁACH: PCV tworzywa sztuczne, twarde, gumo podobne styrodur aluminium oraz jego stopy metale kolorowe (aluminium, brąz, mosiądz, miedź) stal stopowa, hartowana, nierdzewna tytan inconel CHARAKTERYSTYKA PRACY: frezowanie wgłębień frezowanie rowków, kanałów frezowanie płaszczyzn, powierzchni krzywoliniowych (3D) oraz różnych promieni wiercenie, wytaczanie, gwintowanie grawerowanie film

8 Modele wytworzone za pomocą technik SZYBKIEGO PROTOTYPOWANIA umożliwiają : bardzo szybkie stworzenie prototypów i natychmiastowe testowanie modeli minimalizacja kosztów prototypowych modeli oraz kosztów związanych z ewentualnymi poprawkami możliwość poddania projektu ocenie już na etapie testów możliwość fizycznego sprawdzenia we wczesnej fazie projektowania

9 proces badania produktu, polegający na uzyskaniu trójwymiarowego modelu wirtualnego obiektu fizycznego: Na wyposażeniu prototypowni posiadamy digitalizatory: stykowe współrzędnościowa maszyna pomiarowa CNC Sheffield Discovery D8 DIII bezstykowe: skaner pomiarowy 3D z głowicą pomiarową ATOS III Triple Scan

maszyna wyposażona w sondy skaningowe do weryfikacji jakości części pomiary odległości i odchyłek kształtu i położenia skomplikowanych geometrycznie obiektów

10 maszyna wyposażona w sondy skaningowe do weryfikacji jakości części pomiary odległości i odchyłek kształtu i położenia skomplikowanych geometrycznie obiektów (dokładność pomiarów MPEE = od L/250 [µm]) pomiar dużej liczby punktów w krótkim czasie wysoka powtarzalność serii pomiarów generowanie wykresów graficznych

gabaryty skanowanego obiektu min. 10mm max. 30 000mm skanowanie ok.

11 gabaryty skanowanego obiektu min. 10mm max mm skanowanie ok. 1 mln punktów w ciągu 1 sekundy szybkie zebranie danych nawet skomplikowanych wyrobów skróceniu cyklu produkcyjnego i zwiększenie wydajności wytwarzania tworzenie profesjonalnych raportów pomiarowych

12 porównanie detalu zmierzonego z modelem CAD (kolorystyczna mapa odchyłek); przekroje i punkty inspekcyjne sprawdzanie płaskości, walcowatości, itd.

13 Programy projektowe: CATIA PLM Express V5-6R2012 Solid Works Premium 2013 Autodesk Inventor Professional 2013 AutoCAD 2013 Inventor Oprogramowanie Centrum frezującego: Esprit Edgecam Advanced Production 2013 ESPRIT Oprogramowanie Skanera: GOM Inspect Geomagic GOM Inspect

14 RICOH Aficio MP C laserowe urządzenie wielofunkcyjne (drukarka, skaner, kopiarka) format A4 i A3 druk kolorowy prędkość 30 stron/min Epson Stylus Pro drukarka atramentowa wielkoformatowa szerokość do 610 mm, drukowanie z roli druk kolorowy, tusze pigmentowe w 5 kolorach (C, VM, Y, PK, MK) prędkość druku 3,6 min/a1. RICOH Aficio MP W laserowe urządzenie wielofunkcyjne wielkoformatowe (drukarka, skaner, kopiarka) szerokość do 914 mm, drukowanie z roli oraz format A4 lub A3, drukowanie monochromaryczne, skanowanie kolorowe, prędkość 3,4-6,4 kopii/minutę (A0-A1).

15 RAPID PROTOTIPING DRUKARKI 3D CENTRUM OBRÓBCZE 5-OSIOWE DIGITALIZACJA + KONTROLA SKANER 3D MASZYNA WSPÓŁRZĘDNOŚCIOWA

16 REVERSE ENGINEERING SKANER 3D MASZYNA WSPÓŁRZĘDNOŚCIOWA STWORZENIE MODELU CAD DRUKARKI 3D CENTRUM OBRÓBCZE 5-OSIOWE

17 DZIĘKUJĘ ZA UWAGĘ Marta Wójcik Agencja Rozwoju Regionalnego MARR S.A. Inkubator Nowych Technologii IN-Tech ul. Wojska Polskiego 9, Mielec mobile
