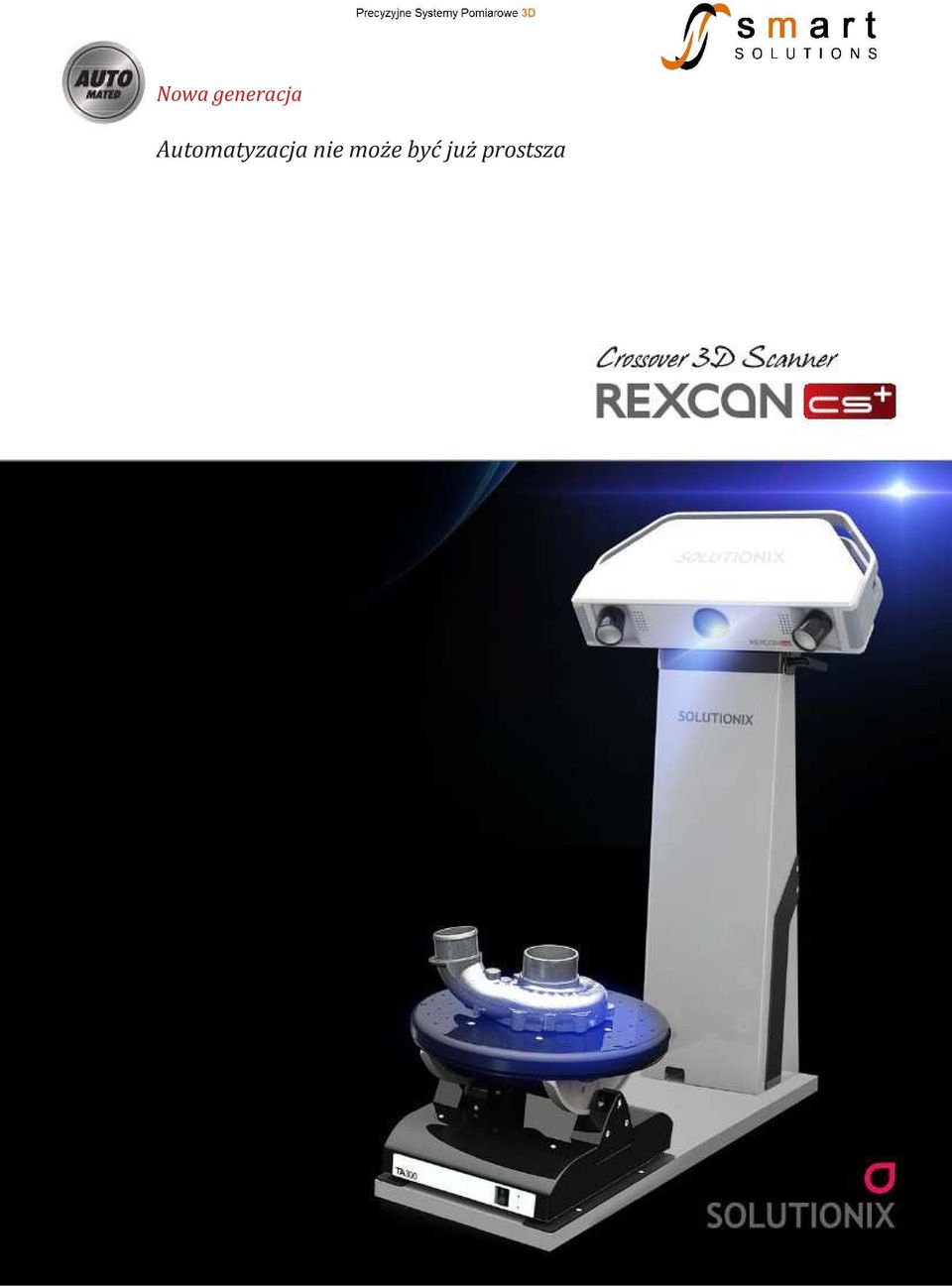

1 Nowa generacja Automatyzacja nie może być już prostsza

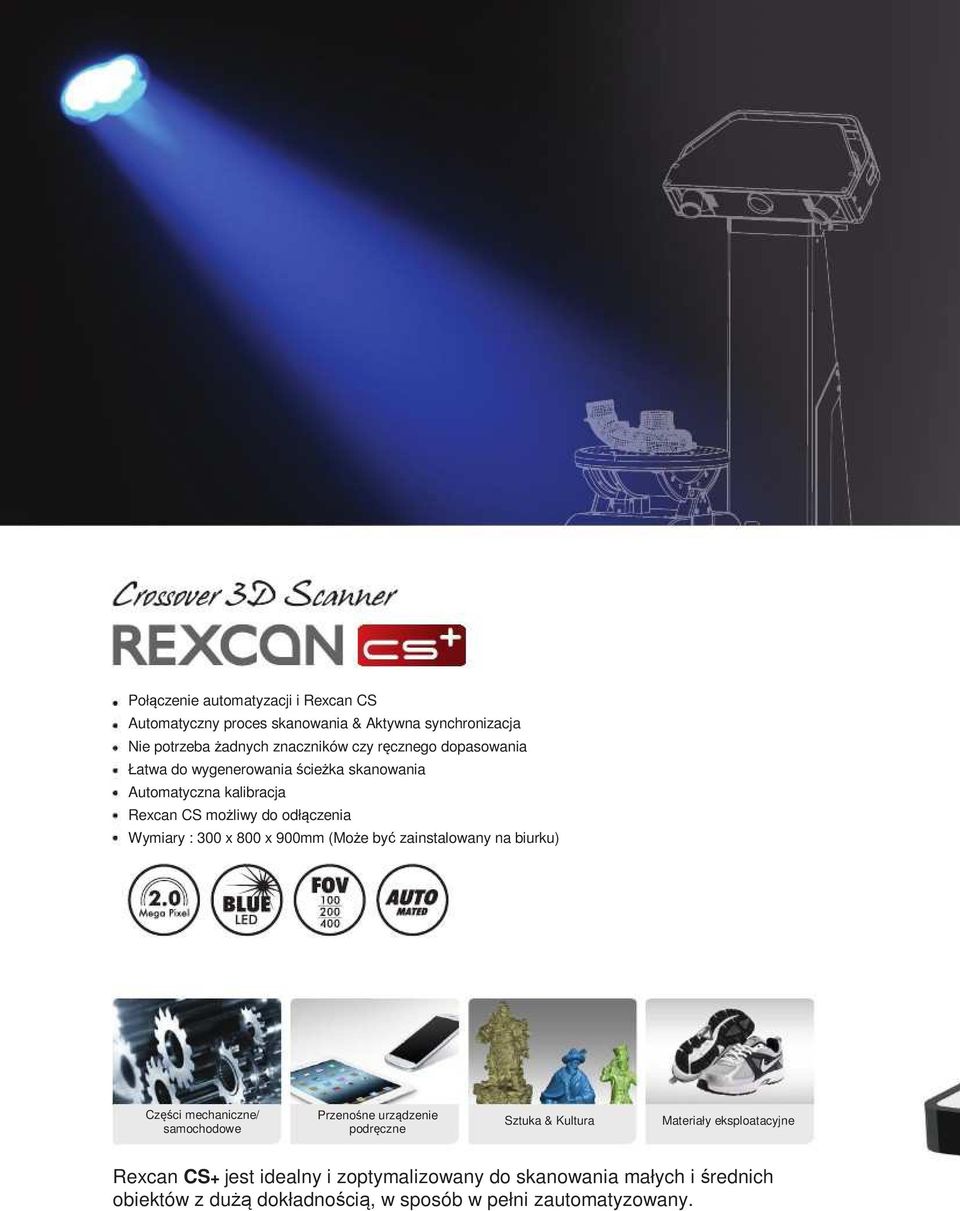

2 Połączenie automatyzacji i Rexcan CS Automatyczny proces skanowania & Aktywna synchronizacja Nie potrzeba żadnych znaczników czy ręcznego dopasowania Łatwa do wygenerowania ścieżka skanowania Automatyczna kalibracja Rexcan CS możliwy do odłączenia Wymiary : 300 x 800 x 900mm (Może być zainstalowany na biurku) Części mechaniczne/ samochodowe Przenośne urządzenie podręczne Sztuka & Kultura Materiały eksploatacyjne Rexcan CS+ jest idealny i zoptymalizowany do skanowania małych i średnich obiektów z dużą dokładnością, w sposób w pełni zautomatyzowany.

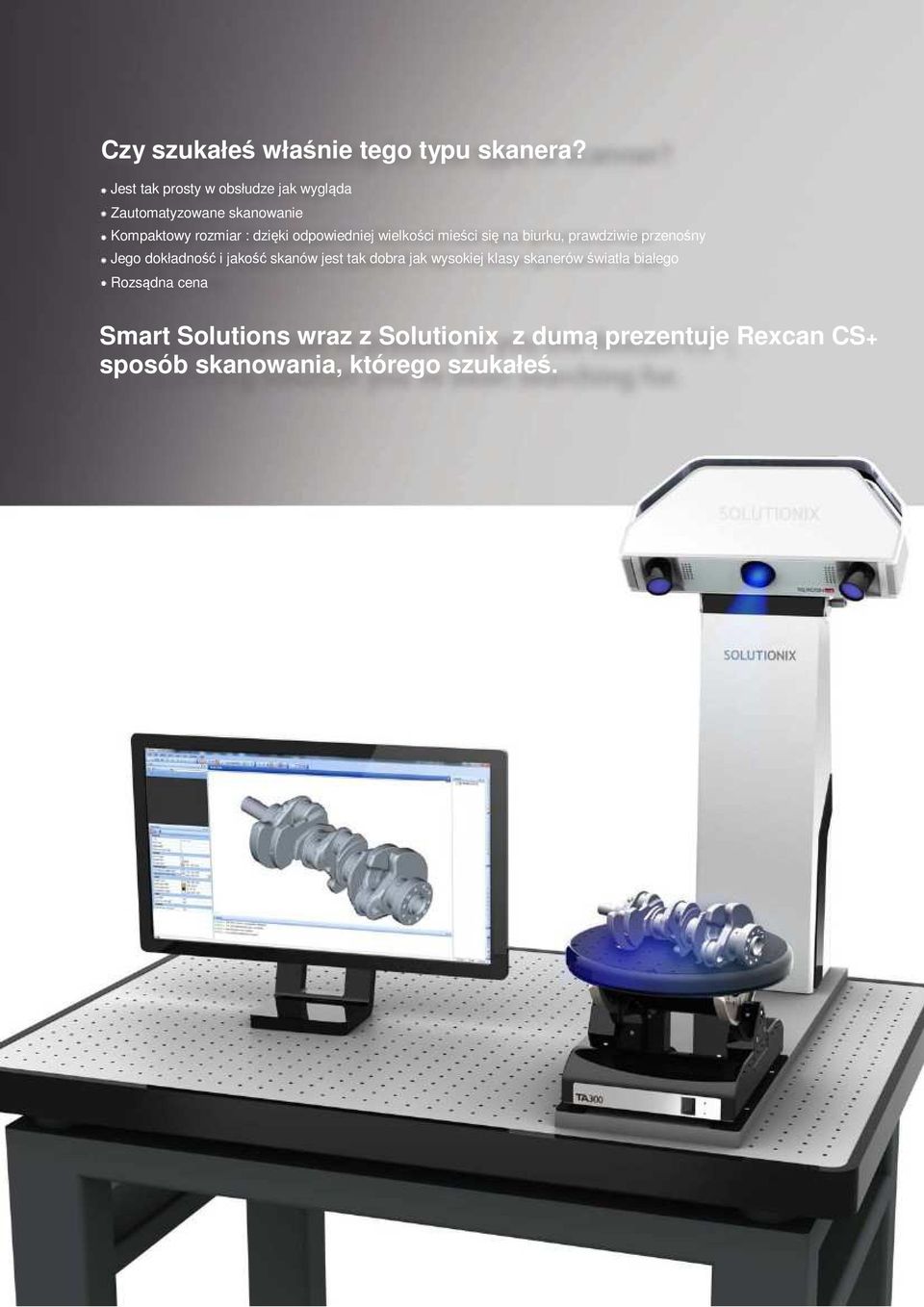

3 Czy szukałeś właśnie tego typu skanera? Jest tak prosty w obsłudze jak wygląda Zautomatyzowane skanowanie Kompaktowy rozmiar : dzięki odpowiedniej wielkości mieści się na biurku, prawdziwie przenośny Jego dokładność i jakość skanów jest tak dobra jak wysokiej klasy skanerów światła białego Rozsądna cena Smart Solutions wraz z Solutionix z dumą prezentuje Rexcan CS+ sposób skanowania, którego szukałeś.

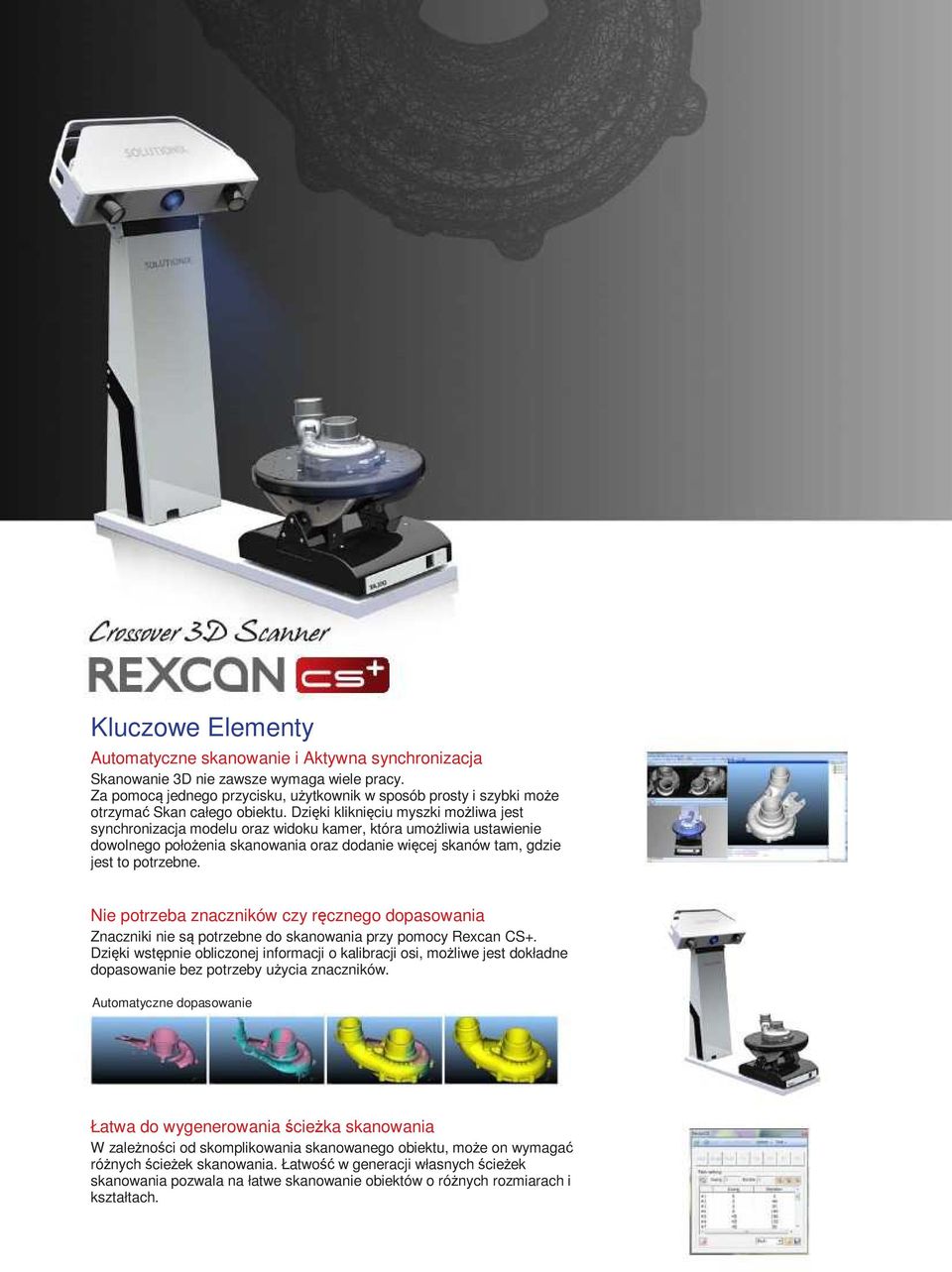

4 Kluczowe Elementy Automatyczne skanowanie i Aktywna synchronizacja Skanowanie 3D nie zawsze wymaga wiele pracy. Za pomocą jednego przycisku, użytkownik w sposób prosty i szybki może otrzymać Skan całego obiektu. Dzięki kliknięciu myszki możliwa jest synchronizacja modelu oraz widoku kamer, która umożliwia ustawienie dowolnego położenia skanowania oraz dodanie więcej skanów tam, gdzie jest to potrzebne. Nie potrzeba znaczników czy ręcznego dopasowania Znaczniki nie są potrzebne do skanowania przy pomocy Rexcan CS+. Dzięki wstępnie obliczonej informacji o kalibracji osi, możliwe jest dokładne dopasowanie bez potrzeby użycia znaczników. Automatyczne dopasowanie Łatwa do wygenerowania ścieżka skanowania W zależności od skomplikowania skanowanego obiektu, może on wymagać różnych ścieżek skanowania. Łatwość w generacji własnych ścieżek skanowania pozwala na łatwe skanowanie obiektów o różnych rozmiarach i kształtach.

5 Automatyczna kalibracja Po zainstalowaniu panelu kalibracyjnego, uruchomienie kreatora kalibracji poprowadzi Cię przez zautomatyzowany proces kalibracji. Proces kalibracji jest kluczowy, jednak wcześniej mógł sprawiać problemy. Teraz doświadczysz prawdziwie przyjaznego dla użytkownika systemu, umożliwiający każdemu przeprowadzenie zautomatyzowanego procesu kalibracji. Rexcan CS możliwy do odłączenia W większości przypadków Rexcan CS+ automatycznie wykona całe skanowanie. Lecz co jeśli potrzebujesz zeskanować obiekty większe lub cięższe niż te, które skanowałeś wcześniej? Nie przejmuj się. Możesz łatwo odłączyć skaner od Rexcan CS+ i nadal skanować to czego potrzebujesz instalując go na stojaku lub statywie. Może zostać zainstalowany na biurku Nie musisz już opuszczać swojego miejsca pracy by wykonać zwykłe skanowanie. Rexcan CS+ został tak zaprojektowany abyś mógł go ustawić na swoim biurku. d teraz możesz bardziej skupić się na swojej codziennej pracy. Rexcan CS+ przejmie Twoje obowiązki skanowania.

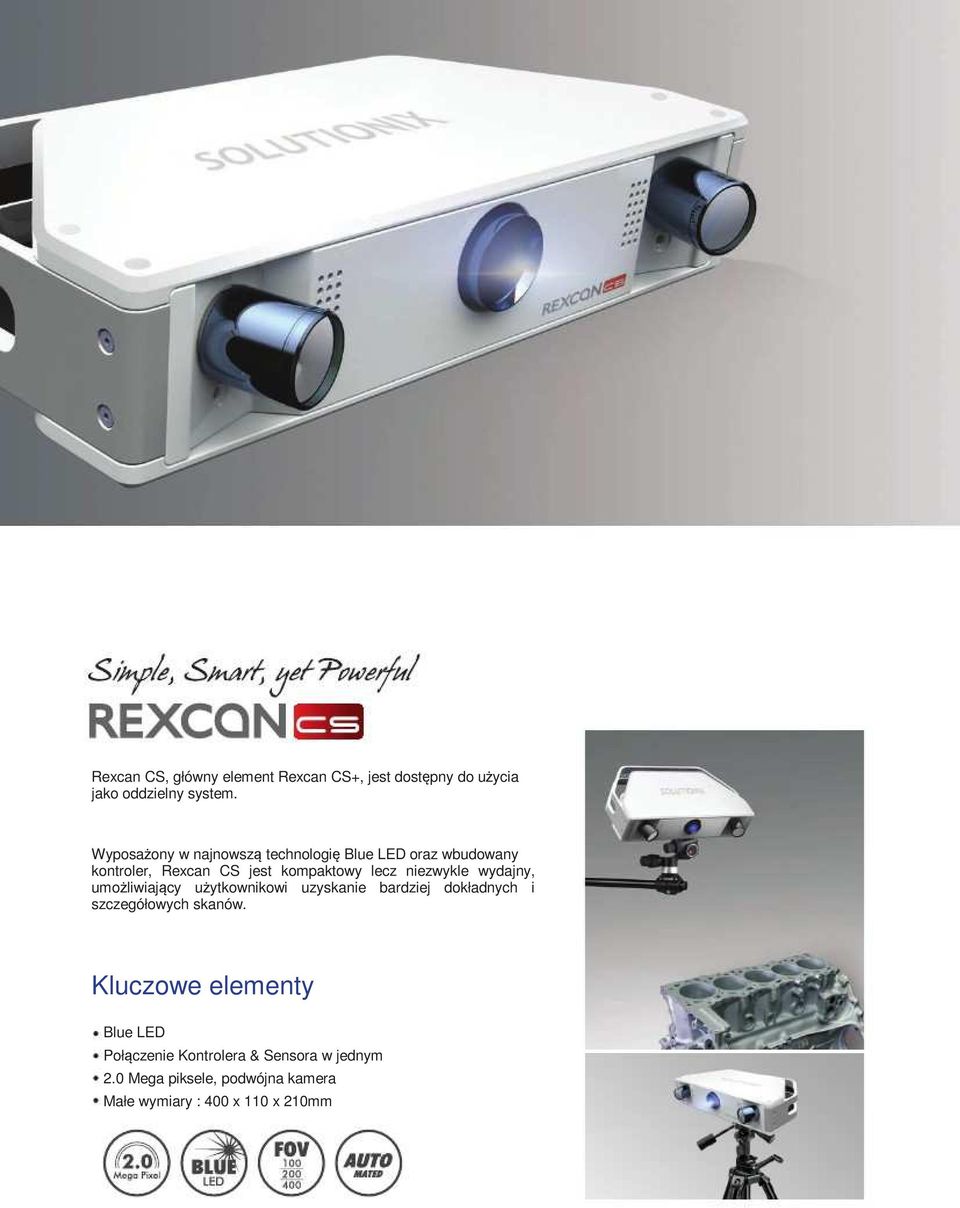

6 Rexcan CS, główny element Rexcan CS+, jest dostępny do użycia jako oddzielny system. Wyposażony w najnowszą technologię Blue LED oraz wbudowany kontroler, Rexcan CS jest kompaktowy lecz niezwykle wydajny, umożliwiający użytkownikowi uzyskanie bardziej dokładnych i szczegółowych skanów. Kluczowe elementy Blue LED Połączenie Kontrolera & Sensora w jednym 2.0 Mega piksele, podwójna kamera Małe wymiary : 400 x 110 x 210mm

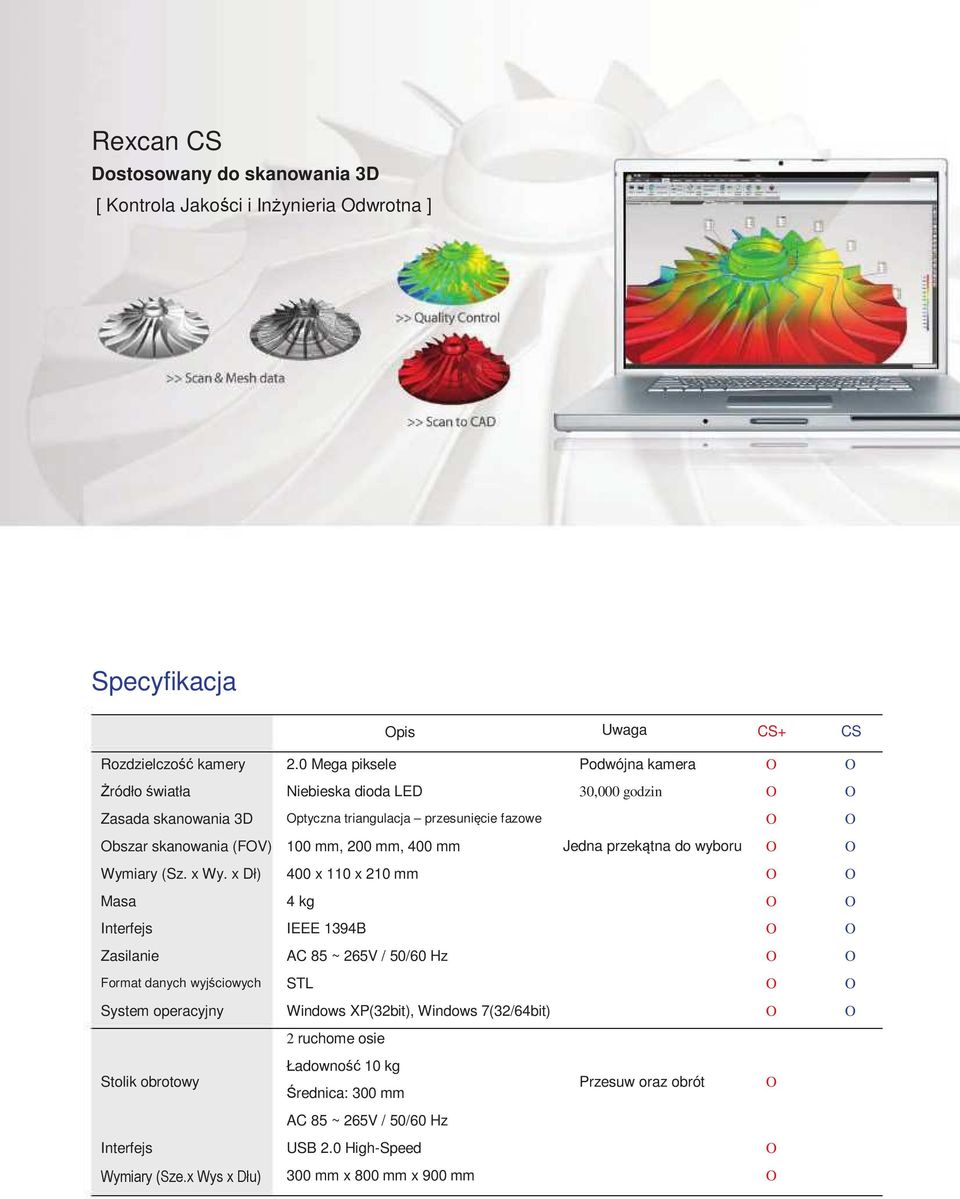

7 Rexcan CS Dostosowany do skanowania 3D [ Kontrola Jakości i Inżynieria dwrotna ] Specyfikacja pis Uwaga CS+ CS Rozdzielczość kamery 2.0 Mega piksele Podwójna kamera Żródło światła Niebieska dioda LED 30,000 godzin Zasada skanowania 3D ptyczna triangulacja przesunięcie fazowe bszar skanowania (FV) 100 mm, 200 mm, 400 mm Jedna przekątna do wyboru Wymiary (Sz. x Wy. x Dł) 400 x 110 x 210 mm Masa 4 kg Interfejs IEEE 1394B Zasilanie AC 85 ~ 265V / 50/60 Hz Format danych wyjściowych STL System operacyjny Windows XP(32bit), Windows 7(32/64bit) 2 ruchome osie Stolik obrotowy Ładowność 10 kg Średnica: 300 mm Przesuw oraz obrót AC 85 ~ 265V / 50/60 Hz Interfejs USB 2.0 High-Speed Wymiary (Sze.x Wys x Dłu) 300 mm x 800 mm x 900 mm

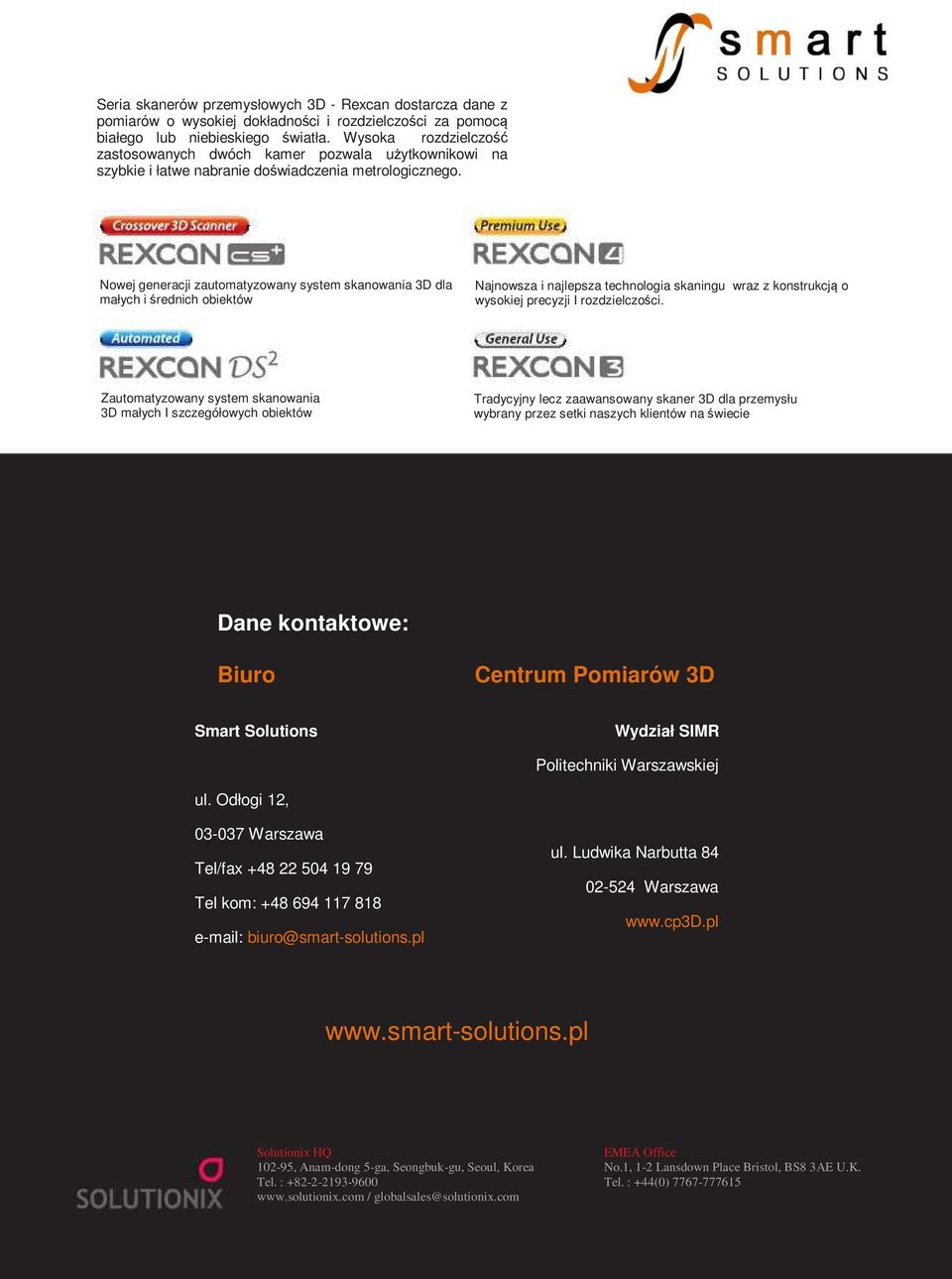

8 Seria skanerów przemysłowych 3D - Rexcan dostarcza dane z pomiarów o wysokiej dokładności i rozdzielczości za pomocą białego lub niebieskiego światła. Wysoka rozdzielczość zastosowanych dwóch kamer pozwala użytkownikowi na szybkie i łatwe nabranie doświadczenia metrologicznego. Nowej generacji zautomatyzowany system skanowania 3D dla małych i średnich obiektów Najnowsza i najlepsza technologia skaningu wraz z konstrukcją o wysokiej precyzji I rozdzielczości. Zautomatyzowany system skanowania 3D małych I szczegółowych obiektów Tradycyjny lecz zaawansowany skaner 3D dla przemysłu wybrany przez setki naszych klientów na świecie Dane kontaktowe: Biuro Centrum Pomiarów 3D Smart Solutions Wydział SIMR Politechniki Warszawskiej ul. dłogi 12, Warszawa Tel/fax Tel kom: biuro@smart-solutions.pl ul. Ludwika Narbutta Warszawa Dostarczamy dla Solutionix HQ , Anam-dong 5-ga, Seongbuk-gu, Seoul, Korea Tel. : / globalsales@solutionix.com EMEA ffice No.1, 1-2 Lansdown Place Bristol, BS8 3AE U.K. Tel. : +44(0)
