1 1.75 Bujak Mrówki Zakres dostawy Ilość Nazwa Ciężar 2 Rzeźba z zamontowanymi sprężynami 80 kg 6 Kotwa ziemna 60 kg Łączniem ok. 1 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadel, łopata, poziomica - Klucz płaski, nasadowy i pierścieniowy 17 / 19 mm - 2 osoby - ewentualnie 0,3m³ beton C 20/25 (w zależności od rodzaju podłoża) Montage - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów.. - Przygotować otwory pod słupy i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - Włożyć bujak w przygotowane otwory, wyrównać i usztywnić. - Fundament wykończyć fachowo wg. planu. - Powierzchnię pod urządzeniem warstwowo wypełniać ziemią i ubijać. - Mocowania pomocnicze, transportowe usunąć po montażu. UWAGA: Na dolną płytę kotwy należy nałożyć 25 cm ubitej ziemi, jako obciążenie, co odpowiada około 120 kg. W przypadku bardzo sypkich materiałów, jak np. piasek zalecamy wykonanie fundamentu betonowego o wysokości 20 cm. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 1

2 Kombinacja 8-kątna Zakres dostawy Ilość Nazwa Ciężar 3 Ramy à 120 kg 360 kg 1 Rama z drabinką 120 kg 1 Drążek do wspinania 15 kg 1 Drabinka sznurkowa z zakotwiczeniem 10 kg 1 Linka supełkowa pionowa z zakotwiczeniem 5 kg 4 Drążki (stal szlachetna) à 5 kg 20 kg 1 Siatka pozioma 20 kg 1 Wiszące pętle (1 pal do wspinania + 2 belki z wiszącymi pętlami) 200 kg 2 Słupy ze schodkami à 60 kg 120 kg 1 Drabinka falowa (stal szlachetna) kg Łącznie ok. 910 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadle, łopaty, miara, młotek, poziomica, drabina - Klucz płaski, nasadowy i pierścieniowy 17 / 19 mm, wkrętarka z bitem (TX 10-30) - 2 osoby, ładowarka z widłami, w razie potrzeby minikoparka - ok. 1,25 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. Do wyznaczenia fundamentów wykorzystać również elementy dodatkowe np. siatki, drabinki. - Przygotować otwory pod kombinację i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - W słupy, w miejscu zaznaczonym na planie montażowym, wbić załączoną stal zbrojeniową (patrz nawiercenie na słupie). - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Ramy, słupy, pal do wspinania wstawić w przygotowane otwory, wyrównać przy pomocy poziomicy, usztywnić. Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Elementy dodatkowe zamontować zgodnie z oznaczeniem (liczba do liczby i/lub litera do litery // liczby w nawiasach oznaczają długość śruby). - Łańcuchy kotwiczące skrócić przy drabince sznurkowej o 10 cm a przy lince supełkowej o 30 cm. - INFO: elastyczne elementy montować z lekkim zwisem (nie napięte). Mocowania lin, siatek, mostków montować w pozycji pionowej do słupa. Do czasu zastygnięcia betonu zdjąć elementy dodatkowe, jeżeli nie można wykluczyć zabawy dzieci. - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć Stand Seite 1 von 2

3 całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) - Stand Seite 2 von 2

4 Poręcze Zakres dostawy Ilość Nazwa Ciężar 4 Słupy ze stopniami do wchodzenia a 65 kg 260 kg 2 Poręcze a 10 kg 20 kg Łącznie ok. 280 kg Alle Gewichte sind ca. Angaben. Das schwerste Bauteil ist fett markiert. Narzędzia - Szpadle, łopaty, miara, poziomica - Klucz płaski, nasadowy, pierścieniowy, 13 / 17 / 19 mm - 2 osoby (2os. á 4 godz.) - ok. 0,4 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. Do wyznaczenia fundamentów użyć plan fundamentów. Zwrócić uwagę na odstęp poręczy. - Przygotować otwory pod słupy i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - W słupy, w miejscu zaznaczonym na planie montażowym, wbić załączoną stal zbrojeniową (patrz nawiercenie na słupie). - Słupy wstawić do przygotowanych otworów, wyrównać i usztywnić Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Poręcze zamontować na słupach zgodnie z oznaczeniem (liczba do liczby i/lub litera do litery // liczby w nawiasach oznaczają długość śruby). - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 2

5 Ławka do brzuszków Zakres dostawy Ilość Nazwa Ciężar 3 Słupy à 35 kg 105 kg 1 Ławka z 2 słupkami 100 kg 2 Drążki (stal szlachetna) à 5 kg 10 kg Łącznie ok. 215 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadel, łopata, miara, poziomica - Klucz płaski, nasadowy i pierścieniowy 17 / 19 mm, wkrętarka z bitem (TX 10-30) - 2 osoby (2 os. à 5 rbgodz.); ładowarka z widłami i łyżką; lub minikoparka - ok. 0,4 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. - Przygotować otwory pod słupy i ławkę i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Słupy wstawić do przygotowanych otworów, wyrównać za pomocą poziomicy i usztywnić Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Elementy dodatkowe (drążki) zamontować na słupach zgodnie z oznaczeniem (liczba do liczby i/lub litera do litery // liczby w nawiasach oznaczają długość śruby). - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięc. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 2

6 Stand Seite 2 von 2

7 Huśtawka Bocianie gniazdo / wys. 2,50m Zakres dostawy Ilość Bezeichnung Ciężar 1 Belka poprzeczna 100 kg 4 Słup a 80 kg 320 kg 1 Kosz Bocianie gnizado kg Łącznie ok. 460 kg Wszystkie ciężary pokazują wartość średnią. Narzędzia - łopaty, szpadle, miara, poziomica, młotek, drabina - klucz płaski, nasadowy,pierścieniowy 17 / 19 mm, wkrętarka z bitem (TX 10-30) - 2 osoby (2 os. à 4 godz.); ładowarka z widłami Montaż - Wymierzyć strefę bezpieczeństwa, wyznaczyć punkt zerowy wysokości i punkt rozpoczęcia montażu. - Na płaskiej powierzchni połączyć ze sobą słupy ramy-a za pomocą załączonych śrub zamkowych i elementów dystansujących zgodnie z oznaczeniem (liczba do liczby lub litera do litery/liczby w nawiasach oznaczają długość śrub). - Dla ułatwienia montażu przykręcić deskę przy punkcie zerowym(nacięcie na słupie) na słupach ramy A. Wymiary rozstawu słupów odczytać z rysuknu montażowego. - Przygotować otwory pod ramę huśtawki wg. planu fundamentów, sprawdzić wymiary mając na uwadze naturalną formę słupów. - Ułożyć 10cm warstwę tłucznia by zapobiec stagnacji wody. - zwrócić uwage na głębokość osadzania słupów (nacięcie na słupie). - Ramę włożyć do przygotowanych otworów, wyrównać i usztywnić, Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Belkę poprzeczną ułożyć na ramach-a zgodnie z oznaczeniem, wyrównać za pomocą poziomicy i przesunięcia ram, wstawić elementy dystansujące i zamontować zgodnie z opisem. - Wskazówka: dla ułatwienia montażu, nie dokręcać poszczególnych połączeń śrubowych, dzięki temu łatwiejszy jest montaż belki poprzecznej. Po połączeniu wszystkich elementów dokręcić połączenia śrubowe. - Następnie zamontować kosz Bocianie gniazdo do belki poprzecznej.. - Zwrócić uwagę na wysokość montowania siedzonka od gruntu (rysunek montażowy) - Fundamenty wykończyć fachowo wg. planu. - Po 3-5 dniach, po zastygnięciu betonu, dokręcić połączenia śrubowe, założyć kapsle,wyłożyć warstwę bezpiecznego upadku i oddać do użytku. - Mocowania pomocnicze do transportu należy po montażu usunąć; uszkodzone miejsca przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. Stand Seite 1 von 2

8 W przypadku urządzeń których wysokośc upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , bzw. EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki (właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienia, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu. Raz w roku należy przeprowadzić kontrolę zasadniczą. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 2 von 2

9 8.2.3 Stolik do pieczenia Biedronka Zakres dostawy Ilość Nazwa Ciężar 1 Stolik do pieczenia 45 kg Łącznie ok. 45 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadle, łopaty, miara, poziomica - Klucz płaski, nasadowy, pierścieniowy, 13 / 17 / 19 mm, wkrętarka z bitem (TX 10-30) - 2 osoby - ok. 0,1 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów - Przygotować otwór pod stolik i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Stolik wstawić do przygotowanego otworu, wyrównać i usztywnić Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 1

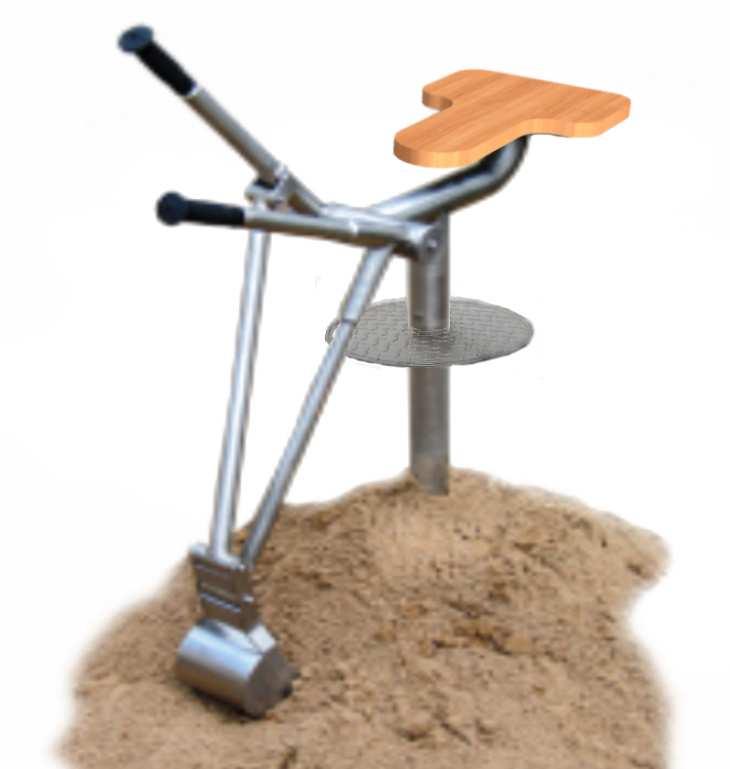

10 8.20 Koparka Zakres dostawy Ilość Nazwa Ciężar 1 Koparka 35 kg Łącznie ok. 35 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadle, łopaty, miara i poziomica - Klucz płaski, nasadowy i pierścieniowy 17 / 19 mm; - 1 osoba - ok. 0,1 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. - Przygotować otwór pod koparkę. - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Koparkę wstawić do przygotowanego otworu, wyrównać i usztywnić Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 1

11 Elementy Szkrab Zakres dostawy Ilość Nazwa Ciężar 1 Stolik Szkrab kg 4 Pieniek à kg 160 kg Łącznie ok. 200 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadel, łopata, miara, młotek - 2 osoby - ewentualnie ok. 0,45 m³ beton C 20/25 (w zależności od rodzaju podłoża) Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. - Przygotować po kolei otwory pod stolik i pienki i ułożyć w nich 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - W słupy, w miejscu zaznaczonym na planie montażowym, wbić załączoną stal zbrojeniową (patrz nawiercenie na słupie). - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Stolik i pienki wstawić w przygotowane otwory, wyrównać za pomocą poziomicy i usztywnić - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 1

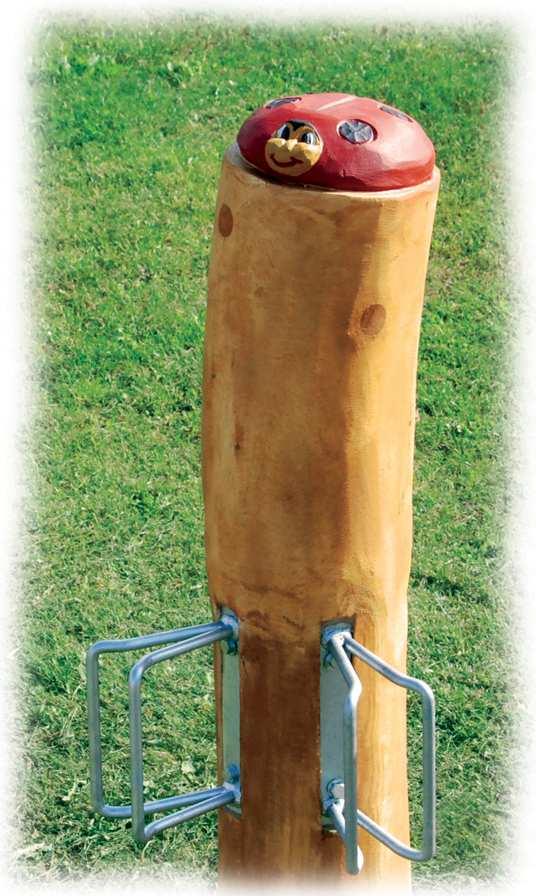

12 Stojak na rowery, 2-stanowiskowy Zakres dostawy Ilość Nazwa Ciężar 1 Stojak na rowery 70 kg Łącznie ok. 70 kg Podane ciężary pokazują wartość średnią. Narzędzia - Szpadel, łopata, miara, poziomica - Klucz płaski, nasadowy i pierścieniowy 17 / 19 mm, wkrętarka z bitem (TX 10-30) - 2 osoby - ok. 0,1 m³ beton C 20/25 Montaż - Wyznaczyć fundamenty wg. planu, sprawdzić wymiary mając na uwadze naturalną formę słupów. - Przygotować otwór pod stojak i ułożyć w nim 10 cm warstwę tłucznia, by zapobiec stagnacji wody. - W słup (stojak), w miejscu zaznaczonym na planie montażowym, wbić załączoną stal zbrojeniową (patrz nawiercenie na słupie). - Głębokość osadzenia słupów odczytać z słupów (nacięcie). - Stojak wstawić do przygotowanego otworu, wyrównać i usztywnić Uwaga: przy niewystarczającym zabezpieczeniu słupów istnieje możliwość przewrócenia!! - Po zakończeniu montażu wykończyć fundamenty fachowo wg. planu. - Po 3-5 dniach, gdy fundamenty są już zastygłe, dokręcić połączenia śrubowe, założyć kapsle, wyłożyć warstwę bezpiecznego upadku i oddać do użytku - Mocowania pomocnicze przy transporcie usunąć po montażu; drobne uszkodzenia przeszlifować i pomalować. - Wskazówka: beton potrzebuje około 28 dni do całkowitego zastygnięcia. Przepisy bezpieczeństwa Ramy, wieże i inne części urządzeń muszą być w czasie montażu lub w czasie transportu na placu budowy odpowiednio zabezpieczone. Dane dotyczące strefy upadku znajdą Państwo w załączonym rysunku montażowym. W przypadku urządzeń,których wysokość upadku jest wyższa niż 600 mm i/lub charakteryzują się one wymuszonym ruchem, należy, według norm EN : , względnie EN 1177, pokryć całkowitą powierzchnię zderzenia podłożem amortyzującym upadki(właściwości amortyzujące nie posiadają materiały takie jak: cegły, kamienie, beton, bitum i drewno). Zasady konserwacji Dwa tygodnie po zamontowaniu urządzenia należy skontrolować jego działanie.przede wszystkim należy zwrócić uwagę na połączenia śrubowe i bezpieczne posadowienie. Urządzenie powinno podlegać cotygodniowej rutynowej kontroli wizualnej oraz kontroli operatywnej raz w miesiącu.raz w roku należy przeprowadzić kontrolę zasadniczą.. Zalecamy raz do roku pomalowanie całego urządzenia wodorozpuszczalną farbą akrylową i woskowanie urządzenia. (zobacz również lista kontrolna konserwacji-dołączona do montażu- i wskazówki w katalogu SIK-Holz Polska sp z o.o.) Stand Seite 1 von 1

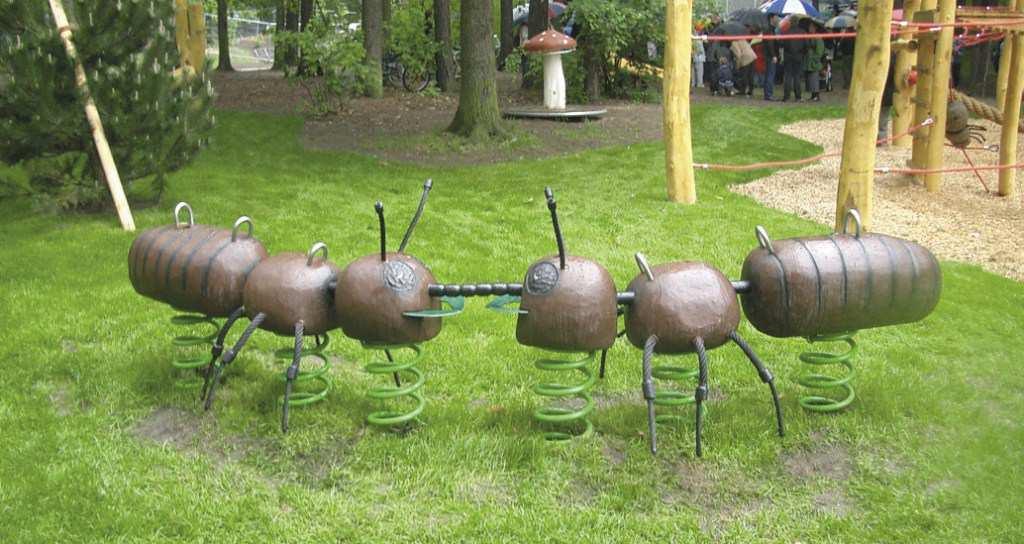

13 Bujak "Mrówki" Widok 3.60 ca. 47 ca. 80 Rzut - wymagana powierzchnia M 1:100 m, cm Plan kotwienia - sprawdzić wymiary Wykop ok 3,00x0,75x0,47 Element kotwienia kotwa ~47 na dolną płytę kotwy należy nałożyć 25 cm warstwę ziemi i dobrze ubić PROJEKT: Bujak "Mrówki" ADRESSAT: SB: ARTIKEL NR.: C. Krüger 1.75 DATUM: PROJEKT NR.: MS: BLATT: Montage A4; 1:50 1/1

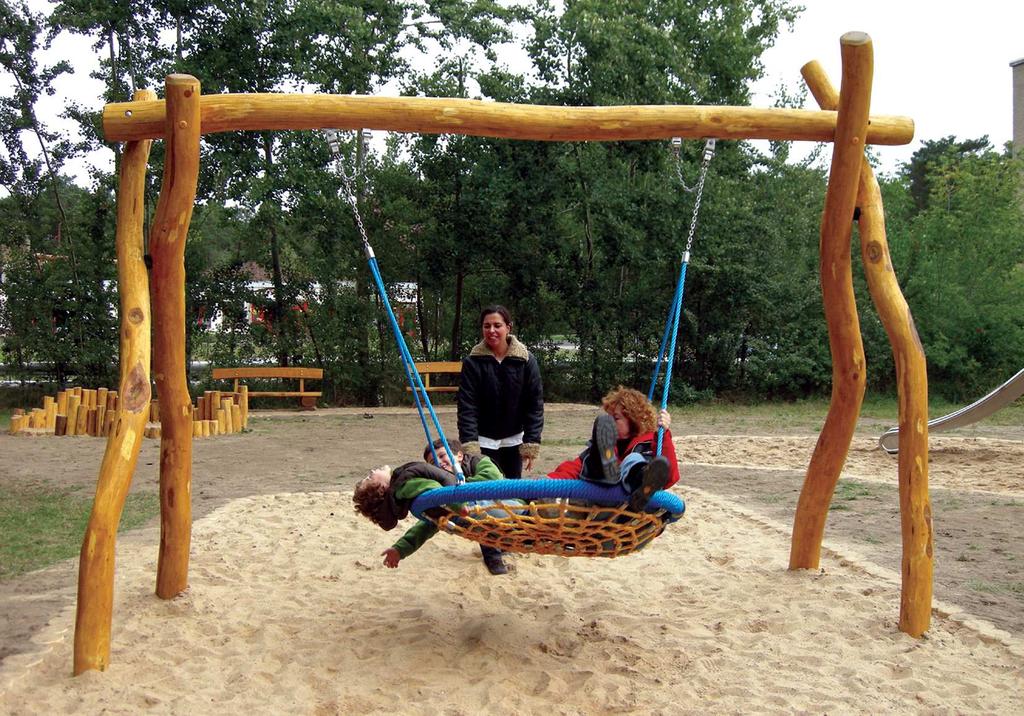

14 Huśtawka "Bocianie gniazdo" Widok z boku Element fundamentów A-Słup Rzut - wymagana powierzchnia Plan fundamentów wymiary sprawdzić na miejscu montażu możliwe różnice w związku z naturalną formą słupów 0,0 10 0,0 beton tłuczeńr 3,15 PROJEKT: Hustawka Bocianie gniazdo Adressat: SB: V.Liehr ARTIKEL NR.: DATUM: PROJEKT NR.: Montage MS: A4; 1:100 BLATT: 1/2

15 Huśtawka Bocianie gniazdo oznaczenie poszczególnych punktów łączenia Gummimuffe C F E B E F C A D Oznaczenie miejsc łączenia np. punkt łączenie- A (300) długość śruby Rama A - Połączenie przez A-A - belka poprzecznapołączenie przez C-C i D-D RamaB -połączenie przezb-b - belka poprzecznapołączenie przez E-E i F-F Abdeckkappe PROJEKT: Adressat: SB: ARTIKEL NR.: U-Scheibe Mutter Prinzipskizze M 1:5 cm Schraubverbindung Gummimuffe Huśtawka Bocianie gniazdo V.Liehr Ø 3 DATUM: 4 2 Ø Miramidbuchse SS M 12 x... PROJEKT NR.: Montage MS: A4;--- BLATT: 2/2

16 Kombinacja 8-kątna Widokt Widok z boku 80 2,60 2,50 1,90 Netz h 1,80 1,00 2, , ,60 ca. 6,10 ca. 4,70 Rzut - wymagana powierzchnia Plan fundamentów sprawdzić wymiary na miejscu montażu możliwe różnice w związku z naturalna formą wzrostu słupów Pos.: 1.04 linka supekowa Pos.: 1.05 drążek wys 1,90 Pos.: 1.01 drabinka Pos.: 1.08 drabinka falowa Pos.: 1.07 pal do wspinania z wiszącymi pętlami Pos.: 1.06 Siatka h 1,80 0,0 Pos.: 1.02 drążek do wspinania 2,20 2, 20 Pos.: 1.03 drabinka sznurkowa 4,05 9, , ,0 1, ,30 Element fundamentów klasa ziemi III; sprawdzić zagęszczenie lub zwiększyć wymiary Słup beton tłuczeń Pal do wspinania beton tłuczeń 10,60 4,15 PROJEKT: ADRESSAT: SB: ARTIKEL NR.: Kombinacja 8-kątna PL - Leszno S. Hildebrandt Pos.: 1 DATUM: PROJEKT NR.: ; Montage MS: A3; 1:100 BLATT: 1/1

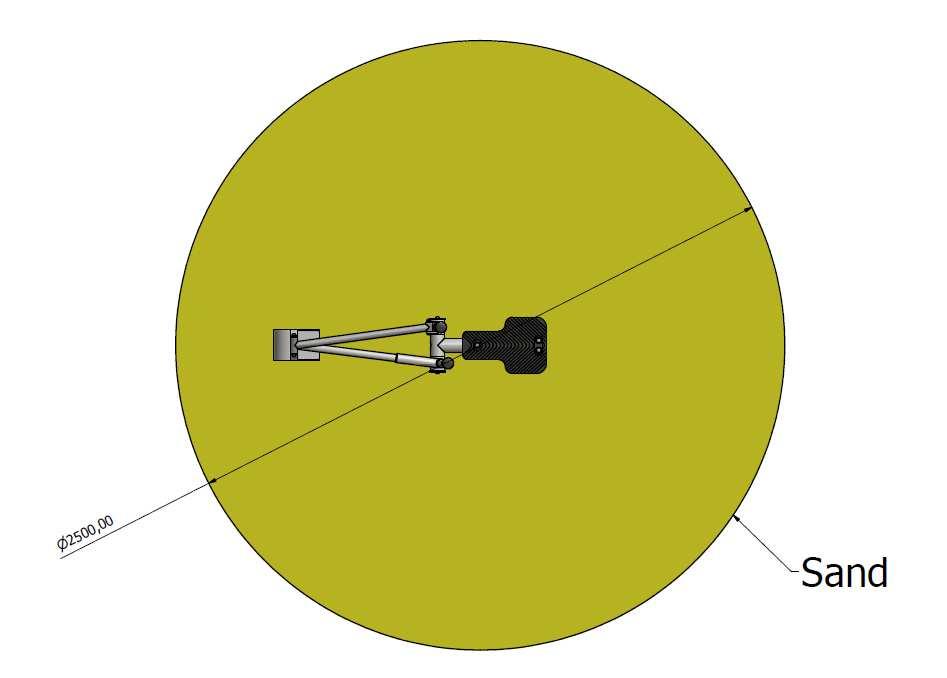

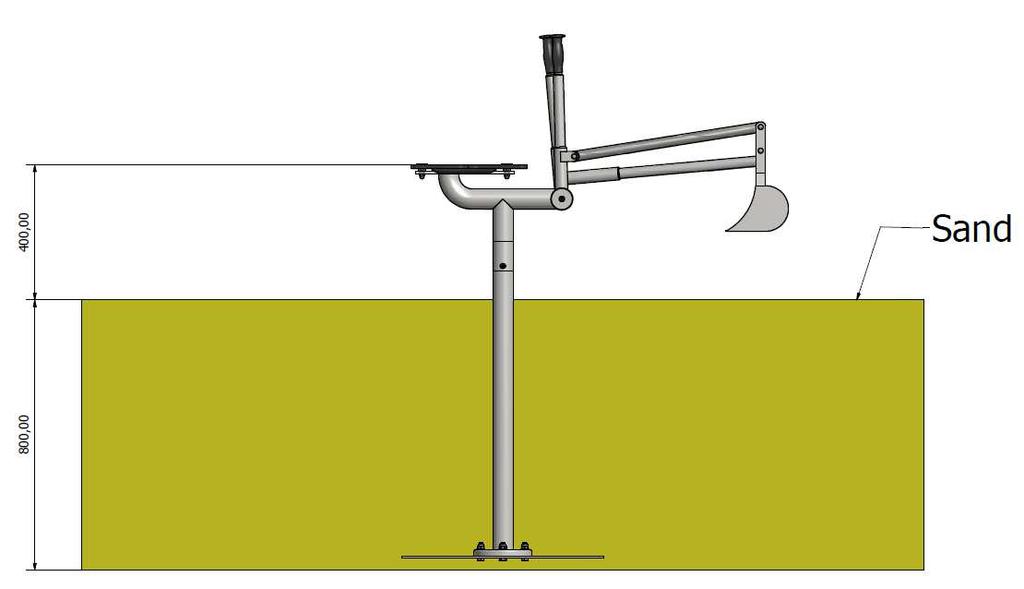

17 Koparka Ansicht Piasek 80 Draufsicht mit Mindestraum Rzut - wymagana powierzchnia Ø 2.50 Element fundamentu Fundamentdetail Piasek beton PROJEKT: Koparka Adressat: SB: ARTIKEL NR.: V.Liehr 8.20 DATUM: PROJEKT NR.: MS: BLATT: Montage A4; 1:25 1/1

18 Ławka do brzuszków Widok Widok z boku 1, Ph ,10 1,30 1,30 ca. 2, Rzut - wymagana powierzchnia Plan fundamentów Wymiary sprawdzic na miejscu montażu możliwe różnice w związku z naturalną formą wzrostu słupów Element fundamentu klasa ziemi III; sprawdzić zagęszczenie lub zwiększyć wymiary Słup 80 1, beton tłuczeń ,20 0,0 55 0,0 5, 1,65 PROJEKT: ADRESSAT: Ławka do brzuszków PL - Leszno SB: S. Hildebrandt ARTIKEL NR.: Pos.: 2 DATUM: PROJEKT NR.: ; Montage MS: A3; 1:50 BLATT: 1/1

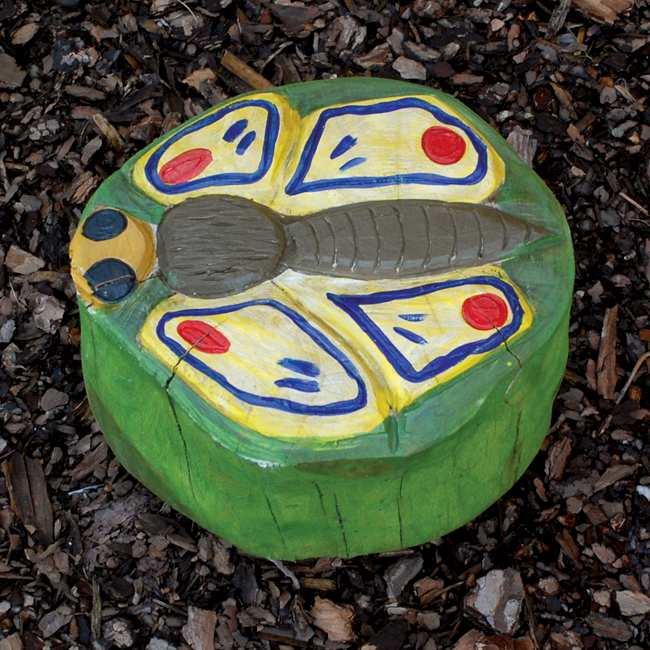

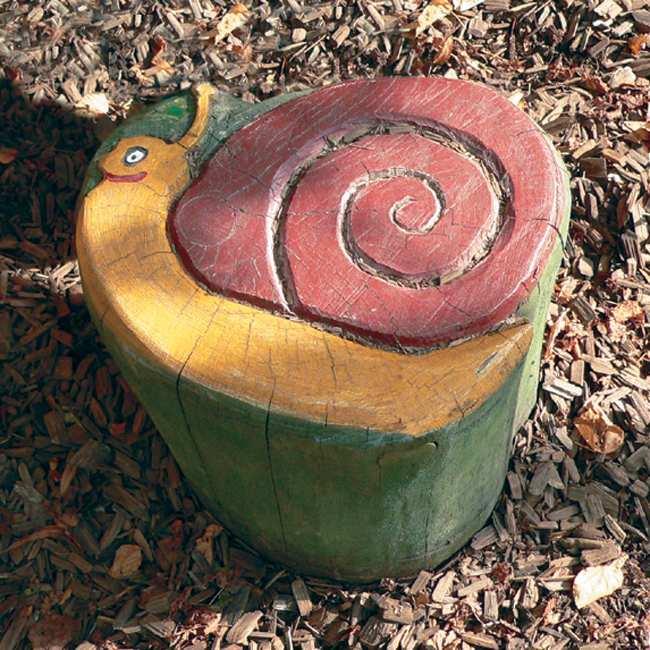

19 Elementy "Szkrab" Widok Ø ca. 28 Rzut pieniek Biedronka Pienki Szkrab Motyw: biedronka, motyl, ślimak, żaba pieniek Motyl Plan fundamentów Wymiary sprawdzić na miejscu montażu możliwe różnice w związku z naturalną formą wzrostu słupów pieniek Ślimak ustawienie zgodnie z życzeniem inwestora Elementy fundamentów klasa ziemi III; sprawdzić zagęszczenie lub zwiększyć wymiary pieniek Żaba Słup Pieniek wykop.ok. x x 65 beton tłuczeń beton tłuczeń Fundament jest wymagalny tylko przy piaskowej nawierzhni. Przy nawierzchni zarośnietej np. trawa fundament nie jest wymagalny. PROJEKT: Adressat: SB: ARTIKEL NR.: Elementy "Szkrab" PL - Leszno S. Hildebrandt Pos.: 8 DATUM: PROJEKT NR.: MS: BLATT: ; Montage A4; 1:50 1/1

20 Poręcze Perspektywa Widok Rzut z góry - wymagana powierzchnia 1.50 Plan fundamentów wymiary sprawdzic na miejscu montażu możliwe różnice ze względu na naturalna forme wzrostu słupów , , Element fundamentów. klasa ziemi III; sprawdzic zagęszczenie lub zwiększyć wymiary Słup beton tłuczeń PROJEKT: Poręcze ADRESSAT: SB: ARTIKEL NR.: K. Kern DATUM: PROJEKT NR.: MS: BLATT: Montage A4; 1:100 1/1

21 Stojak na rowery 2-stanowiskowy Widok 0, 80 0,80 / 1,20 Motyw: biedronka Rzut 90 Motyw: żaba Fundament wymiary sprawdzic na miejscu montażu Element fundamentu. klasa ziemi III; sprawdzić zagęszczenie lub zwiększyć wymiary Słup beton Schotter tłuczeń PROJEKT: Adressat: SB: Stojak na rowery 2-stanowiskowy PL - Leszno S. Hildebrandt ARTIKEL NR.: Pos.: 9.02 DATUM: PROJEKT NR.: MS: BLATT: ; Montage A4; 1:50 1/1

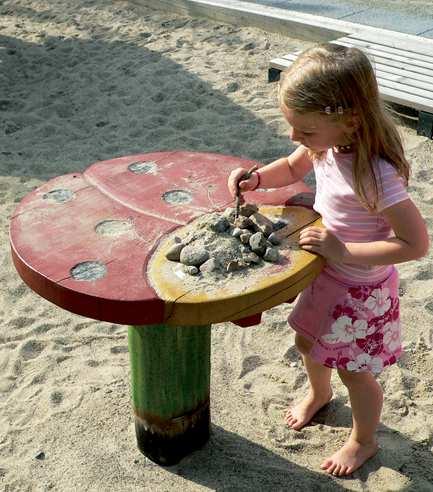

22 Stolik do pieczenia "Biedronka" Widok Rzut Słup tłuczeń PROJEKT: Stolik do pieczenia "Biedronka" Adressat: SB: ARTIKEL NR.: V.Liehr DATUM: PROJEKT NR.: MS: BLATT: Montage A4; 1:50 1/1
