Obowiązuje od: r. INSTRUKCJA MONTAŻU URZĄDZENIA: PIASKOWNICA ZAMEK

Transkrypt

1 Obowiązuje od: r. INSTRUKCJA MONTAŻU URZĄDZENIA: 1130 PIASKOWNICA ZAMEK

2 SPIS TREŚCI WSTĘP... 3 ETAP 1 prace przygotowawcze... ETAP 2 montaż urządzenia Wykaz elementów Schemat montażu... 7 Strona 2 z 17

3 WSTĘP Maksymalna wysokość swobodnego upadku: 0,0 m Głębokość fundamentowania: 0, m Powierzchnia zderzenia: 6,0 x 6,0 m ,00 R100 powierzchnia zderzenia R R R Strona 3 z 17

4 ETAP 1 prace przygotowawcze Miejsce prac montażowych zabezpieczyć przed przebywaniem osób niepowołanych. Konstrukcję ustawić w pożądanym miejscu zachowując wymaganą powierzchnię zderzenia. Zaznaczyć orientacyjne miejsca styku słupów z gruntem. Rozstaw betonów: UWAGA! Wszystkie czynności należy wykonywać zgodnie z zasadami BHP. W rozstawie betonów należy przyjąć tolerancję ± 0 mm. Strona z 17

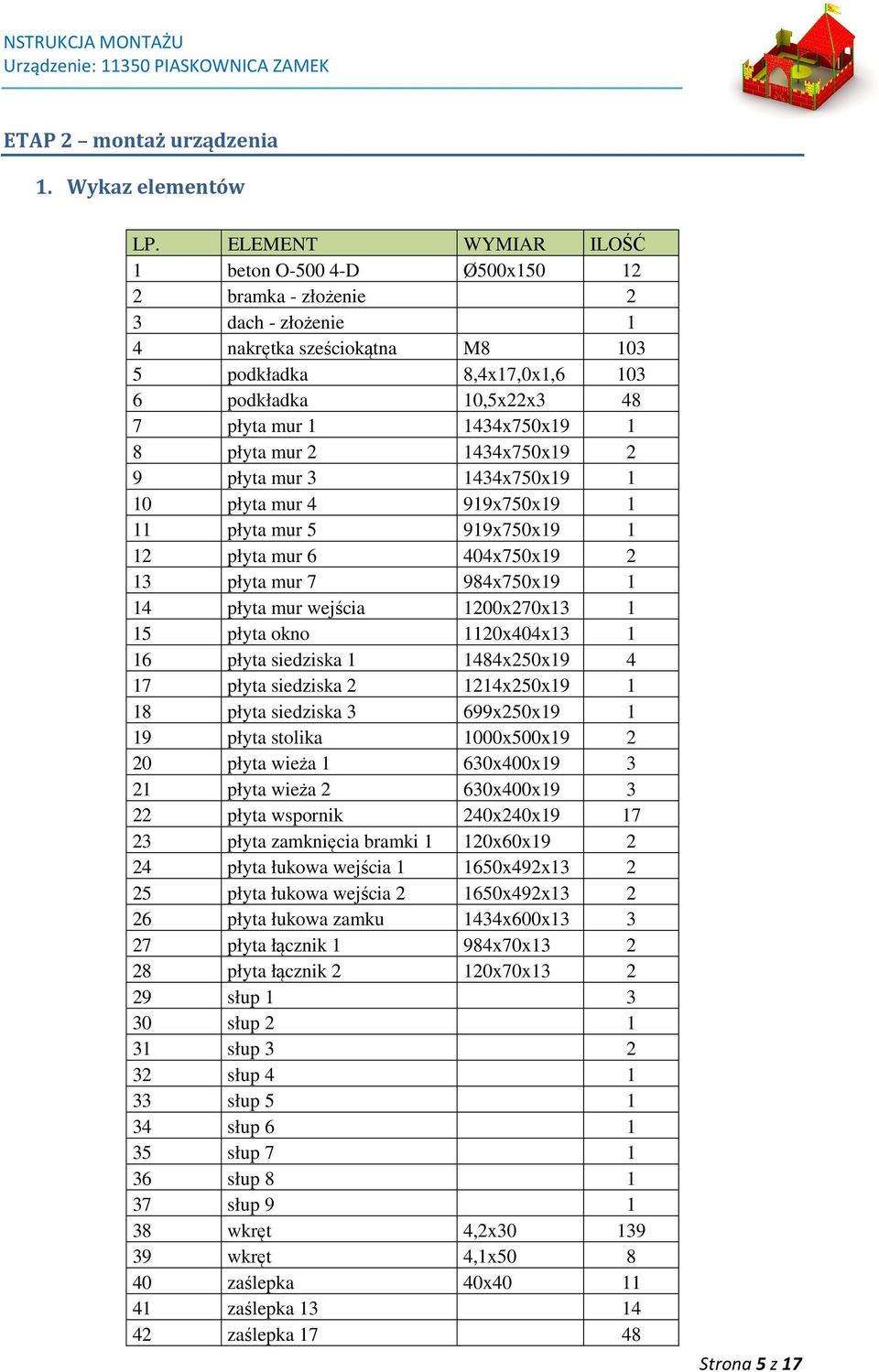

5 ETAP 2 montaż urządzenia 1. Wykaz elementów LP. ELEMENT WYMIAR ILOŚĆ 1 beton O-00 -D Ø00x bramka - złożenie 2 3 dach - złożenie 1 nakrętka sześciokątna M8 103 podkładka 8,x17,0x1, podkładka 10,x22x3 7 płyta mur 1 13x70x płyta mur 2 13x70x płyta mur 3 13x70x płyta mur 919x70x płyta mur 919x70x płyta mur 6 0x70x płyta mur 7 98x70x płyta mur wejścia 1200x270x płyta okno 1120x0x płyta siedziska 1 1x20x19 17 płyta siedziska 2 121x20x płyta siedziska 3 699x20x płyta stolika 1000x00x płyta wieża 1 630x00x płyta wieża 2 630x00x płyta wspornik 20x20x płyta zamknięcia bramki 1 120x60x płyta łukowa wejścia 1 160x92x płyta łukowa wejścia 2 160x92x płyta łukowa zamku 13x600x płyta łącznik 1 98x70x płyta łącznik 2 120x70x słup słup słup słup 1 33 słup 1 3 słup słup słup słup 9 1 wkręt,2x wkręt,1x0 8 0 zaślepka 0x zaślepka zaślepka 17 Strona z 17

6 3 zaślepka logo 89 śruba sześciokątna M10x2 śruba zamkowa M8x0 6 śruba zamkowa M8x 6 7 śruba zamkowa M8x0 6 śruba zamkowa M8x3 9 śruba zamkowa M8x śruba zamkowa M8x 2 1 śruba zamkowa M8x60 1 Strona 6 z 17

7 2. Schemat montażu Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwory pod fundamenty słupów piaskownicy na pożądaną głębokość Wstawić betony (poz.1) do otworów Zamocować słupy (poz.29, 30, 31, 32, 33, 3, 3, 36, 37) do betonów (poz.1) Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu

8 Zamocować płytę mur 2 (poz.8) i płytę wieża 2 (poz.21) do słupa 1 (poz.29) oraz płytę mur 2 (poz.8) do słupa (poz.33) Zamocować płytę mur 1 (poz.7) do słupa (poz.33) i słupa 2 (poz.30) Zamocować płytę okno (poz.1) i płytę mur 6 (poz.12) do słupa 2 (poz.30) i słupa 6 (poz.3) Zamocować płytę mur 7 (poz.13) i płytę wieża 1 (poz.20) do słupa 1 (poz.29) oraz płytę mur 7 (poz.13) do słupa 3 (poz.31) Zamocować płytę mur 6 (poz.12) do słupa 3 (poz.31) i słupa 7 (poz.3) Strona 8 z 17

9 Zamocować płytę mur 2 (poz.8) i płytę wieża 2 (poz.21) do słupa 1 (poz.29) oraz płytę mur 2 (poz.8) do słupa 3 (poz.31) Zamocować płytę mur 3 (poz.9) i płytę wieża 1 (poz.20) do słupa 1 (poz.29) oraz płytę mur 3 (poz.9) do słupa 3 (poz.31) Zamocować płytę mur (poz.11) i płytę wieża 2 (poz.21) do słupa 1 (poz.29) oraz płytę mur (poz.11) do słupa 8 (poz.36) Zamocować płytę mur (poz.10) i płytę wieża 1 (poz.20) do słupa 1 (poz.29) oraz płytę mur (poz.10) do słupa 9 (poz.37) Strona 9 z 17

10 Zamocować płyty stolika (poz.19) do słupa (poz.32) Strona 10 z 17

11 Zamocować płytę łukową wejścia 1 (poz.2) do słupa 6 (poz.3) Zamocować płytę łukową wejścia 2 (poz.2) do słupa 7 (poz.3) Połączyć płytę łukową wejścia 1 (poz.2) i płytę łukową wejścia 2 (poz.2) płytą łącznik 2 (poz.28) Zamocować płytę łącznik 1 (poz.27) do słupa 6 (poz.3) i słupa 7 (poz.3) Strona 11 z 17

12 Zamocować płytę łukową wejścia 1 (poz.2) do słupa 8 (poz.36) Zamocować płytę łukową wejścia 2 (poz.2) do słupa 9 (poz.37) Połączyć płytę łukową wejścia 1 (poz.2) i płytę łukową wejścia 2 (poz.2) płytą łącznik 2 (poz.28) Zamocować płytę łącznik 1 (poz.27) do słupa 8 (poz.36) i słupa 9 (poz.37) Zamocować płytę mur wejścia (poz.1) do słupa 8 (poz.36) i słupa 9 (poz.37) Strona 12 z 17

13 Zamocować płytę łukową zamku (poz.26) do słupa 7 (poz.3) i słupa (poz.32) tylko dolnymi łączami Zamocować płytę łukową zamku (poz.26) do słupa 2 (poz.30) i słupa (poz.33) tylko dolnymi łączami Zamocować płytę łukową zamku (poz.26) do słupa (poz.32) i słupa (poz.33) górnymi i dolnymi łączami Strona 13 z 17

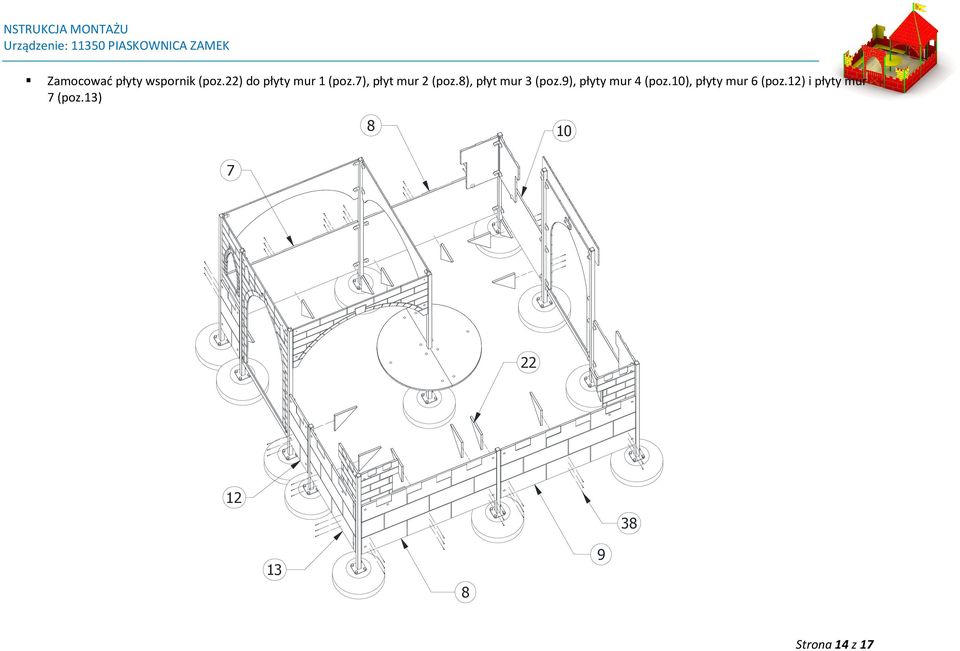

14 Zamocować płyty wspornik (poz.22) do płyty mur 1 (poz.7), płyt mur 2 (poz.8), płyt mur 3 (poz.9), płyty mur (poz.10), płyty mur 6 (poz.12) i płyty mur 7 (poz.13) Strona 1 z 17

15 Zamocować płyty siedziska 1 (poz.16), płytę siedziska 2 (poz.17) i płytę siedziska 3 (poz.18) do płyt muru oraz płyt wspornika (poz.22) Strona 1 z 17

16 Zamocować bramki złożenie (poz.2) do płyt łukowych wejścia 1 (poz.2) Zamocować płyty zamknięcia bramki 1 (poz.23) do płyt łukowych wejścia 2 (poz.2) A ( 1 : 1 ) B B ( 1 : 1 ) A Strona 16 z 17

17 Zamocować dach złożenie (poz.3) Usunąć powstałe luzy w połączeniach. Zasypać otwory ziemią, ubić i wyrównać darnią (jeżeli występuje) do poziomu gruntu. Zamontować tabliczkę znamionową. Strona 17 z 17
