1 INSTRUKCJA MONTAŻU ZESTAWU INTEGRACYJNEGO ul. W. Grabskiego 22, Siechnice, tel , fax

2 SPIS TREŚCI 1. UWAGI OGÓLNE LISTA NARZĘDZI NIEZBĘDNYCH DO MONTAŻU SCHEMAT ROZMIESZCZENIA I WYKONANIA WYKOPÓW WYKAZ ELEMENTÓW MONTAŻ... 7 Wykaz niezbędnych instrukcji montażu: H1-Fundamentowanie H2-Stopa H845 I1- TŁ IF M10x170 F2- Daszek D2 D6-Ślizg HDPE 750 A4- Wieża W4 G2-Bariera Kółko i Krzyżyk G1_Bariera Boczek fala Instrukcja montażu piaskownicy B4 2

1. UWAGI OGÓLNE Nazwa urządzenia: Zestaw integracyjny 1A Symbol katalogowy: ZI Opcje: Standard, Classic, Premium Maksymalna wysokość swobodnego upadku: 0,6m z wyłączeniem dostawionej do zestawu wieży

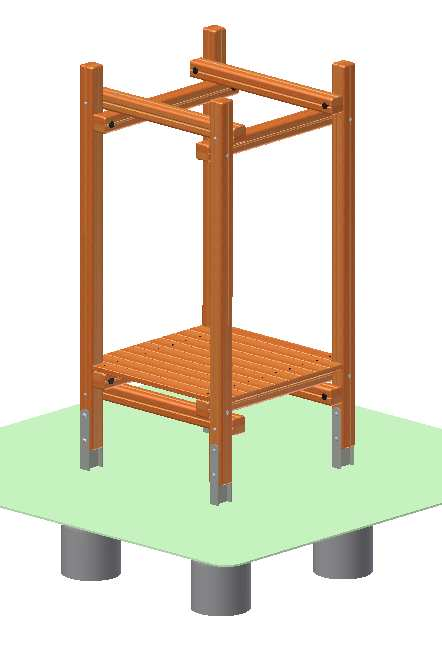

3 1. UWAGI OGÓLNE Nazwa urządzenia: Zestaw integracyjny 1A Symbol katalogowy: ZI Opcje: Standard, Classic, Premium Maksymalna wysokość swobodnego upadku: 0,6m z wyłączeniem dostawionej do zestawu wieży (wieże mogą być różnej wysokości). WIDOK KONSTRUKCJI oraz dodatkowych modułów Systemu IF Wykaz elementów oraz dodatkowych instrukcji modułowych: 1 Podesty do Zestawu Integracyjnego 2 Wieża W4 (1szt.); W4/550 zgodnie z odrębną instrukcją montażu A4. 3 Trap wejściowy do Zestawu Integracyjnego (1szt.) 4 Piaskownica B4. Zgodnie z odrębną instrukcją montażu piaskownicy B4 5 Daszek D2 (1szt.); zgodnie z odrębną instrukcją montażu F2. 6 Sklepik do Zestawu Integracyjnego (1szt.); 7 Kółko i krzyżyk (1szt.); zgodnie z odrębną instrukcją montażu G2-Bariera Kółko i Krzyżyk 8 Boczek fala(4szt.); zgodnie z odrębną instrukcją montażu G1. 9 Ślizg (1szt) zgodnie z odrębną instrukcją montażu D5/D6. 10 Boczek do Zestawu Integracyjnego (1szt). 11 Drążek metalowy 3

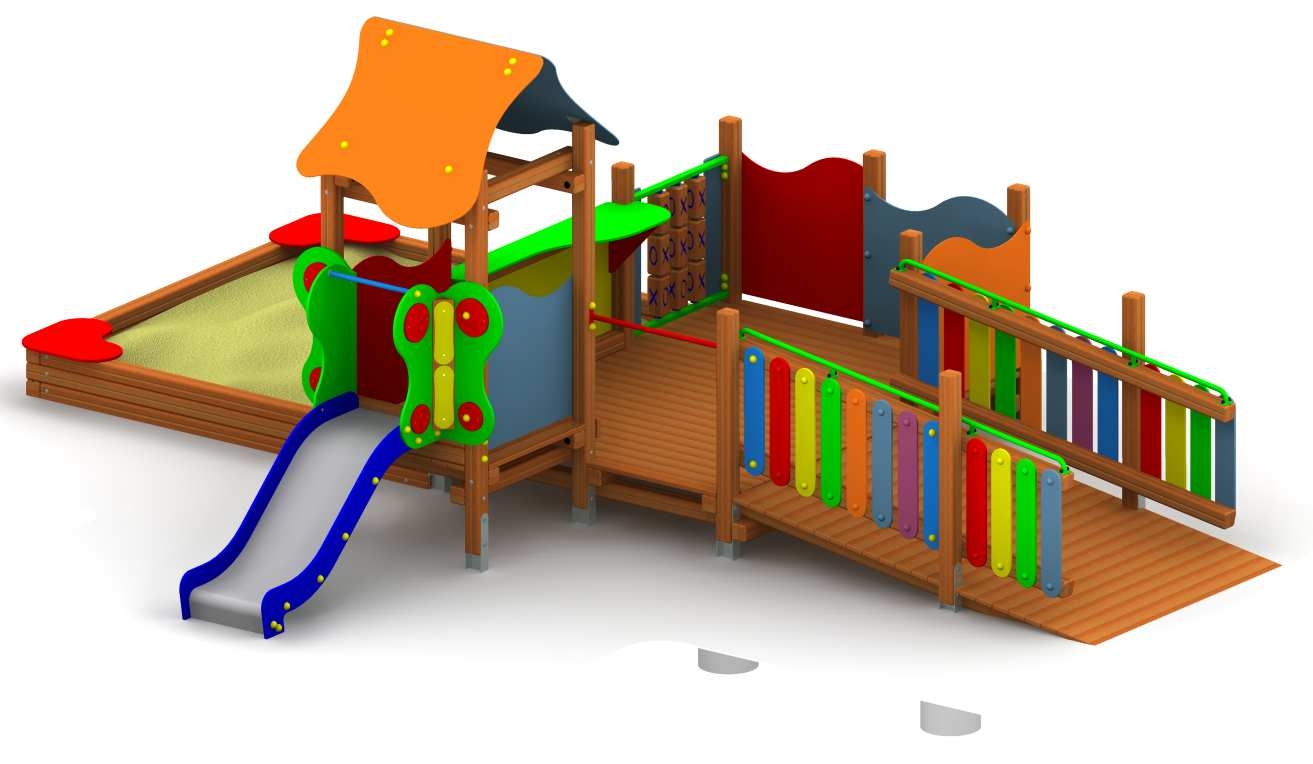

4 Rys. 1 Zestaw Integracyjny. OBSZAR UPADKU RZUT Rys. 2 Obszar upadku. 2. LISTA NARZĘDZI NIEZBĘDNYCH DO MONTAŻU 1. łopata ( szpadel ), 2. opcjonalnie wiertnica glebowa, 3. łom 20x1.6m, 4. młot 3-5 kg, 5. poziomica > 1m, 6. wiertarka, 7. źródło prądu agregat spalinowy 2 kw lub 230 V, 8. szlifierka kątowa, 9. wkrętarka akumulatorowa, 10. młotek ciesielski, 11. młotek gumowy, 12. miarka zwijana 3m, 13. wiertło do drewna 11x100, 14. bit PH2, 15. przedłużacz, 16. klucz nasadowy grzechotka, 17. nasadki 13, 17, 18. grabki, 4

5 19. tarcza ścierna do drewna 40-60, 20. taczka, 21. ubijaczka do betonu ½ 80x1,4m, 22. pędzel x2, 23. taśma ostrzegawcza, 24. Rustikal Drewnolit (opcja standard, classic), 3. SCHEMAT ROZMIESZCZENIA WYKOPÓW. ś Rys. 3 Rozstaw wykopów. 4. WYKAZ ELEMENTÓW Lista elementów w Zestawie Integracyjnym LP. ELEMENT szt. wymiar 1 Wieża W4 H Daszek D2 1 3 Slizg H Piaskownica B4 2,5x2,5 1 5 Boczek fala 5 6 Boczek do zestawu integracyjnego 1 7 Sklepik do Zestawu Integracyjnego 1 8 Wspornik stolika do Zestawu 1 integracyjnego 9 kółko i krzyżyk 1 10 drążek poprzeczny 1 L= poręcz L= bariera modułowa 24 5

13 deska ryflowana 27x100x1870 23 L=1870mm 14 deska ryflowana 27x100x1560 23 L=1560mm 15 deska ryflowana 27x980 1 L=980mm 16 deska ryflowana 27x800 4 L=800mm 17 Belka K4 L=2500 3 L=2500mm 18 Belka K4

Stopa stalowa H845 8 26 TŁ IF M10x170 44 27 TŁ IF M10x180 8 28 Wkręt do drewna na klucz 8x140 9 29 Wkręt do drewna na klucz 6x80 64 30 Wkręt do drewna na klucz 8x50 22 31 Wkręty 4,2x70 316 32 Pręty

6 13 deska ryflowana 27x100x L=1870mm 14 deska ryflowana 27x100x L=1560mm 15 deska ryflowana 27x980 1 L=980mm 16 deska ryflowana 27x800 4 L=800mm 17 Belka K4 L= L=2500mm 18 Belka K4 L= L=2400mm 19 Belka K4 L= L=2100mm 20 Belka K4 L= L=1870mm 21 Belka K4 L= L=1600mm 22 Belka K4 L= L=1430mm 23 Belka K4 L= L=1200mm 24 Belka K4 L=230 1 L=230mm 25 Stopa stalowa H TŁ IF M10x TŁ IF M10x Wkręt do drewna na klucz 8x Wkręt do drewna na klucz 6x Wkręt do drewna na klucz 8x Wkręty 4,2x Pręty fi6x Zaślepka kulowa fi Zaślepka kapturek pod M8 (13) Zaślepka fi Zaślepka 90x Podkładka 8 duża podkładka 8 mała 9 39 Stopa KG 3 UWAGA. Przy kompletowaniu śrub proszę pamiętać o dodaniu złączy i elementów niezbędnych do zamontowania modułów Wieża W4 instrukcja A4 Daszek D2 instrukcja F2 6

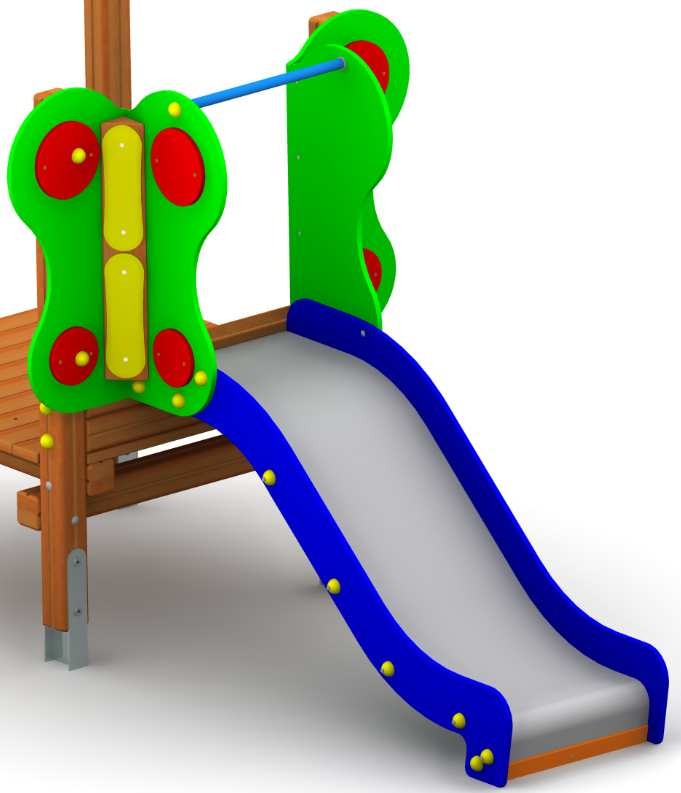

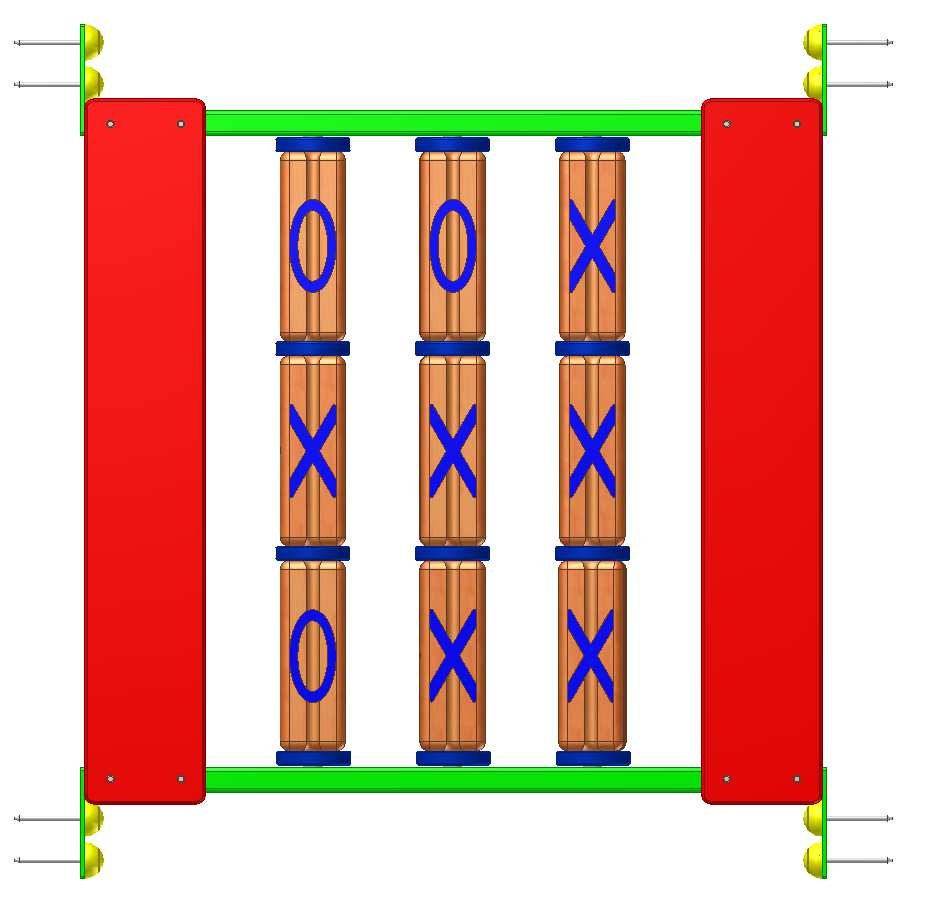

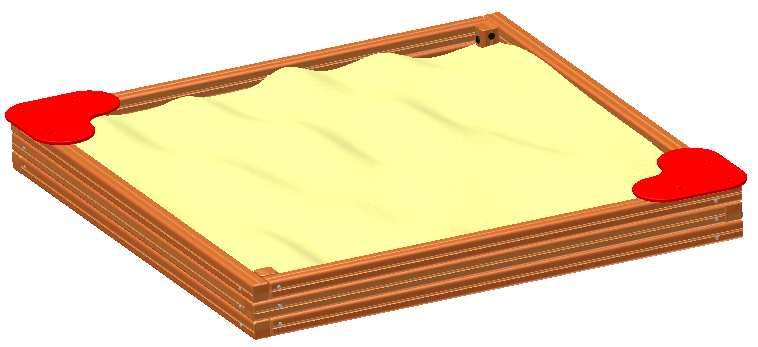

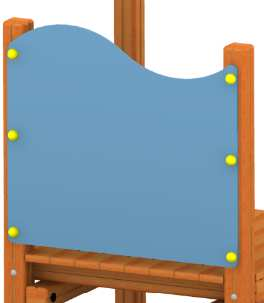

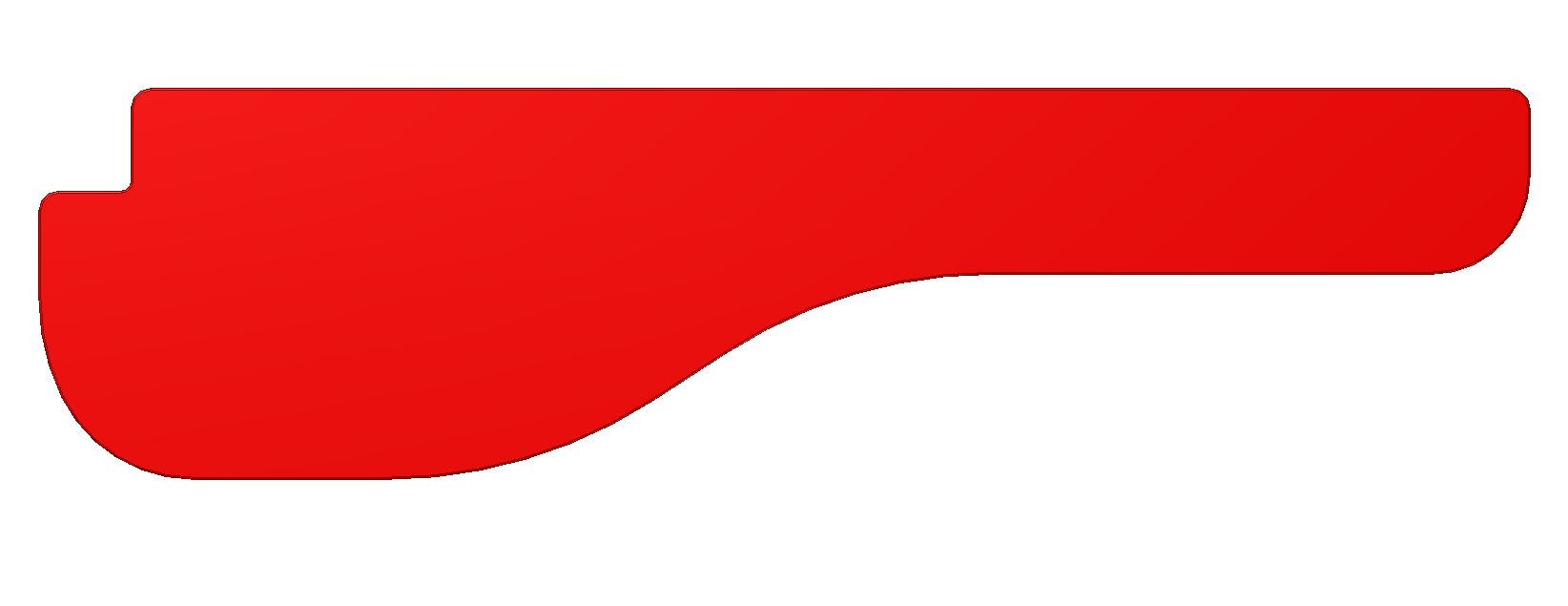

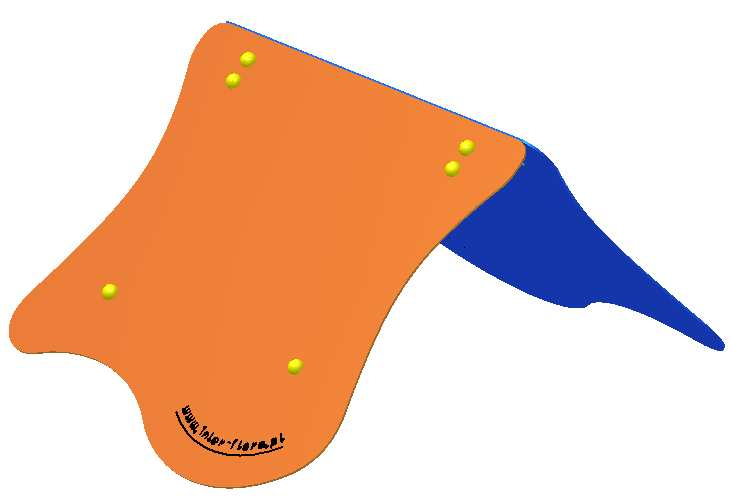

7 Ślizg SL/HDPE_750 instrukcja D6 Piaskownica B4 Boczek fala instrukcja G1 Boczek do Zestwu Integracyjnego W wersji Standard/Classic z HPL W wersji Premium z HDPE Stolik do Zestawu Integracyjnego We wszystkich wersjach wykonany z HDPE Wspornik do Zestawu Integracyjnego We wszystkich wersjach wykonany z HDPE Kółko krzyżyk instrukcja G2 Drążek poprzeczny L=800 Poręcz L=2100 Bariera modułowa 7

M10x180 Wkręt do drewna na klucz Wkręt 4,2x70

kapturek pod M8 (13) Zaślepka fi30 Zaślepka

Inter-Flory, istnieje możliwość dokładania

8 Deska ryflowana Drewno K4 Stopa Stalowa instukcja H1 Typowe łącze M10x170 Typowe łącze M10x180 Wkręt do drewna na klucz Wkręt 4,2x70 Pręt fi6x250 Zaślepka kulowa Ø10 Zaślepka kapturek pod M8 (13) Zaślepka fi30 Zaślepka kapturek Wkręt GHS Tabliczka znamionowa Stopa do KG UWAGA! Zestaw Integracyjny jest częścią Systemu Inter-Flory, istnieje możliwość dokładania elementów systemowych do Zestawu Integracyjnego. Wszystkie elementy systemu posiadają odrębne instrukcje montażu. 8

9 5. MONTAŻ INSTRUKCJA MONTAŻU Montaż zestawu składa się z czterech głównych etapów I.Trasowanie 1. Wyznaczyć plac o wymiarach zgodnych z Rys Ogrodzić plac taśmą ostrzegawczą w celu ochrony przed osobami niepowołanymi. 3. Wykonać wykopy zgodnie z Rys. 3 II.Montaż urządzeń 4. Dla wersji CLASSIC i PREMIUM: zamontować do słupów stopy stalowe. Należy je zamontować zgodnie z odrębną instrukcja montażu H1. 5. Skręcić belki pionowe Poz.23 z belkami poziomymi Poz.20 za pomocą Typowego Łącza IF M10x170 Poz.26 Poz. 20 Poz. 23 Rys.4. Skręcone belki platformy Zestawu Integracyjnego Poz. 23 Poz Poz Górna belka podestu powinna znajdować się na wysokości 390mm. 7. Przykręcić stopy GK Poz.39 do belek K4x2400 Poz.18 za pomocą wkrętów Poz.30 wg rysunku poniżej 9

10 Poz.30 Poz.35 Poz Poz Następną czynnością jest przykręcenie belek K4 podtrzymujących podest Poz.18 belka K4x2400 oraz poprzeczna do niej belka Poz. 21 K4x1600. Belki łączymy ze sobą za pomocą TŁ IF M10x Belkę Poz.21 należy podszlifować ze względu na różnicę w kątach wg. Rysunku poniżej Podcięcie belki Poz. 21 ma za zadanie dopasowanie kąta podestu Poz. 18 Poz

11 Belki podestowe należy tak ustawić aby dolna część podestu nie tworzyła uskoku utrudniającego wjazd niepełnosprawnym dzieciom na platformę zestawu integracyjnego Poz Poz Po skręceniu wyżej wymienionych elementów powinniśmy otrzymać platformę zgodną z niżej zamieszczonymi rysunkami. Należy dokręcić belkę K4 Poz.24 za pomocą TL IF M10x170 Poz.26, oraz wkręta do drewna 8x140 Poz. 28 oraz podkładki 8 Poz. 37. Zaślepki fi30 Poz. 35. Pod wkręta Poz. 28 należy wykonać 11

Następną czynnością którą należy wykonać jest przykręcenie desek ryflowanych Poz.13,14,15,16 za pomocą wkrętów 4,2x70 Poz.

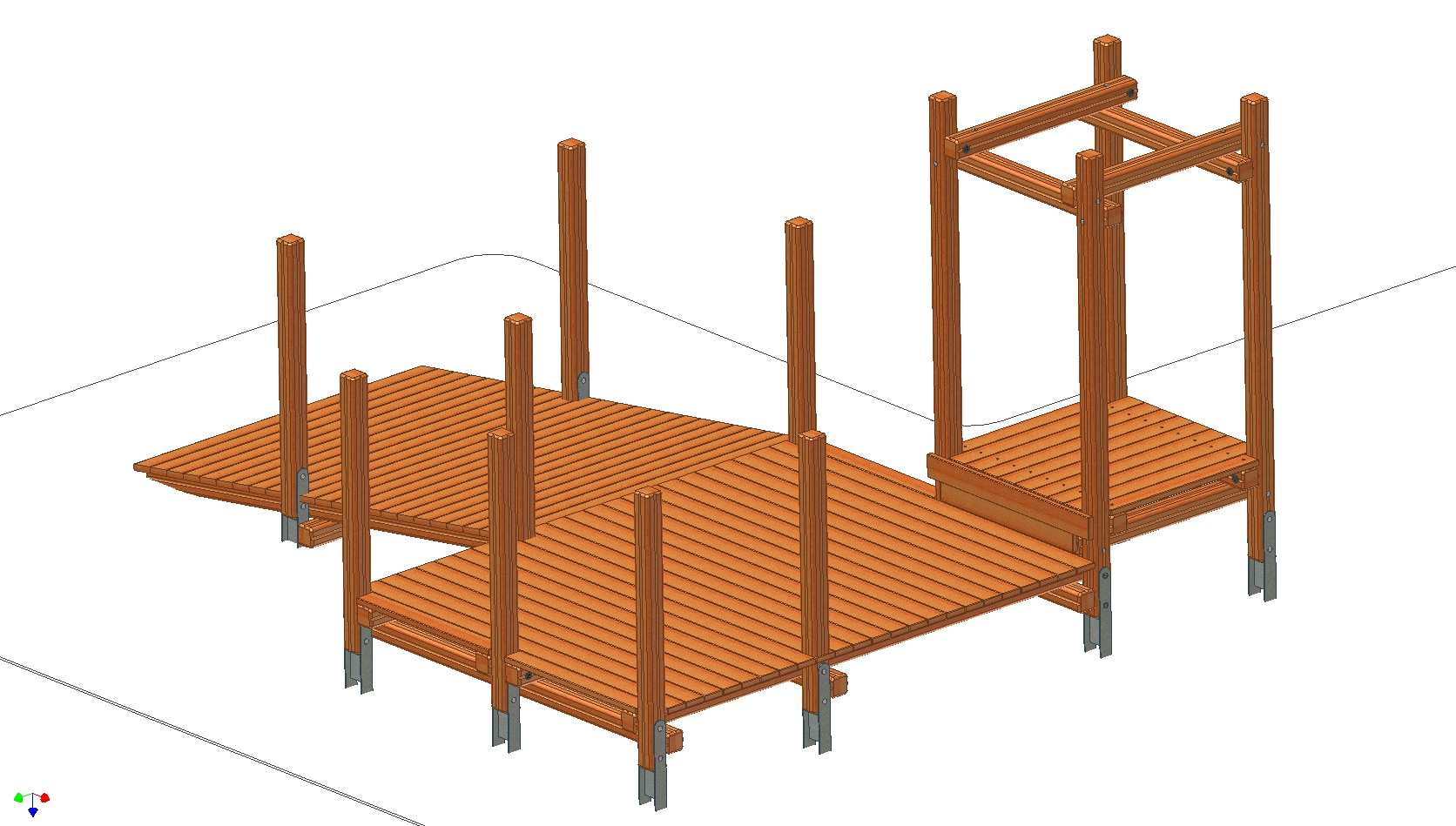

12 podfrezowanie frezem fi30 na głębokość 25mm, następnie wkręcić wkręta i zaślepić otwór zalślepką fi 30 Poz.35. Poz. 26 Poz. 24 Poz. 24 Poz. 28 Poz. 37 Poz Całą konstrukcję należy zabetonować wg. Odrębnej instrukcji H2 11. Następną czynnością którą należy wykonać jest przykręcenie desek ryflowanych Poz.13,14,15,16 za pomocą wkrętów 4,2x70 Poz.31 do wcześniej przygotowanej konstrukcji. 12. Następną czynnością jest montaż barier modułowych oraz poręczy przy trapie wejściowym. 12

Pierwszą czynnością która należy wykonać jest przykręcenie belek wsporczych K4x2100 Poz.19 przy pomocy TŁ IF M10x170 Poz.26 wysokość poręczy podana jest na rysunku poniżej.

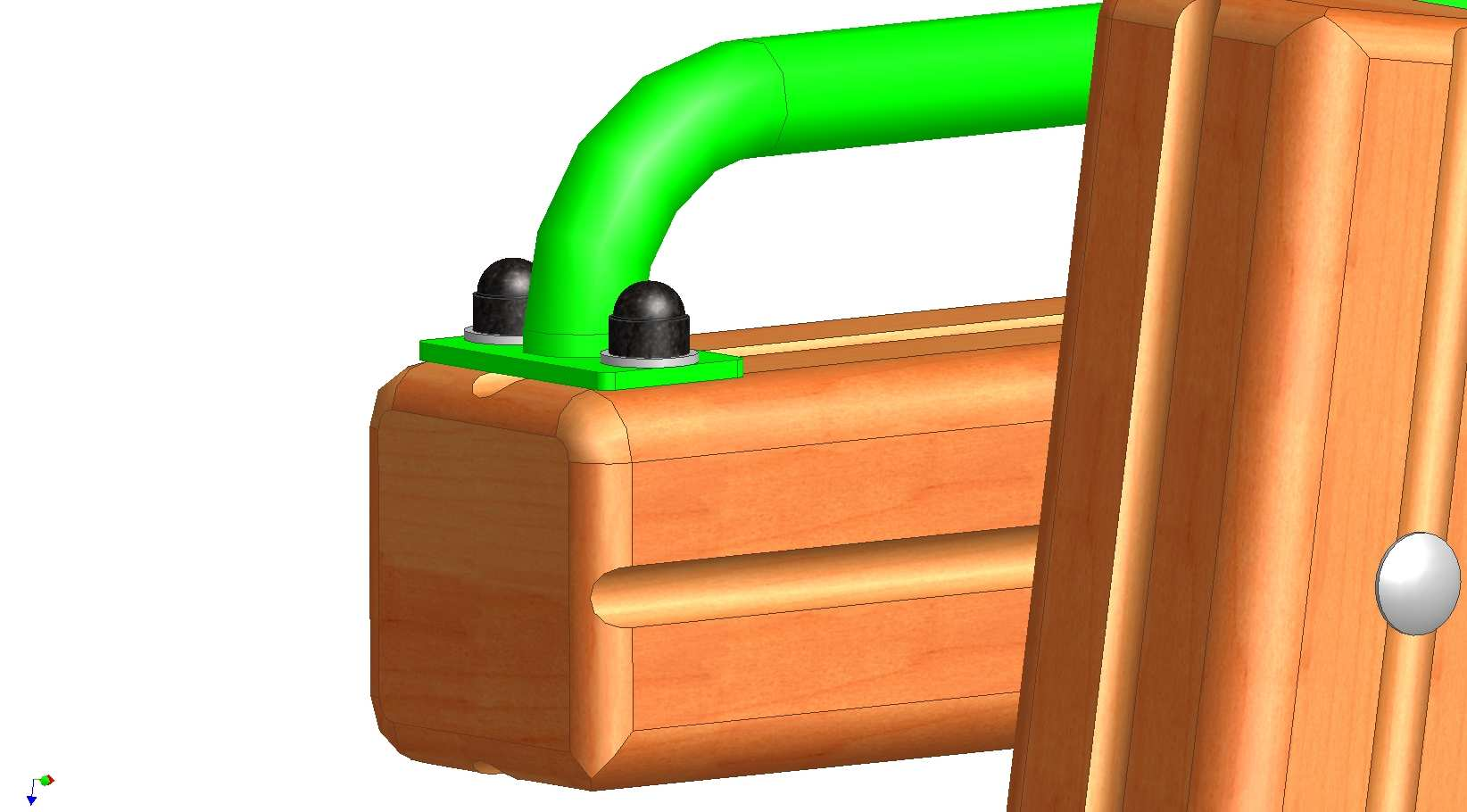

13 Pierwszą czynnością która należy wykonać jest przykręcenie belek wsporczych K4x2100 Poz.19 przy pomocy TŁ IF M10x170 Poz.26 wysokość poręczy podana jest na rysunku poniżej. Następną czynnością jest przykręcenie poręczy metalowych Poz.11 do górnej belki trapu przy pomocy wkrętów Poz.30 podkładki Poz.38, następnie należy założyć zaślepkę Poz.34. Poz.11 Poz Poz.11 Poz.30 Poz.38 Poz.34 Po zamontowaniu poręczy metalowych przystępujemy do montażu barier modułowych Zamocować bariery Poz.12 do Belek K4 Poz.19 barierę mocować za pomocą łączy Poz.29,37,33) 13

tułowia). Po wykonaniu wszystkich powyższych czynności otrzymujemy podest jak na rysunku poniżej. 13.

14 Poz.35 Poz.29 Poz.5 Poz.37 UWAGA!! Należy zwrócić szczególną uwagę aby odległości osłon od siebie i od belek wieży nie były mniejsze niż 25mm(kleszczenie palca) i nie większa niż 89mm(kleszczenie tułowia). Po wykonaniu wszystkich powyższych czynności otrzymujemy podest jak na rysunku poniżej. 13. Montaż sklepiku Montaż sklepiku rozpoczynamy od przykręcenia dwóch belek K4x1430 Poz. 22 do słupów pionowych za pomocą wkrętów 8x140 Poz. 28 podkładki Poz.37 oraz zaślepki fi30 poz. 35 wg rysunków poniżej, przed wkręceniem wkręta należy wykonać podfrezowanie frezem fi30 na głębokość 25mm, następnie wkręcić wkręta i zaślepić otwór zalślepką fi 30 Poz

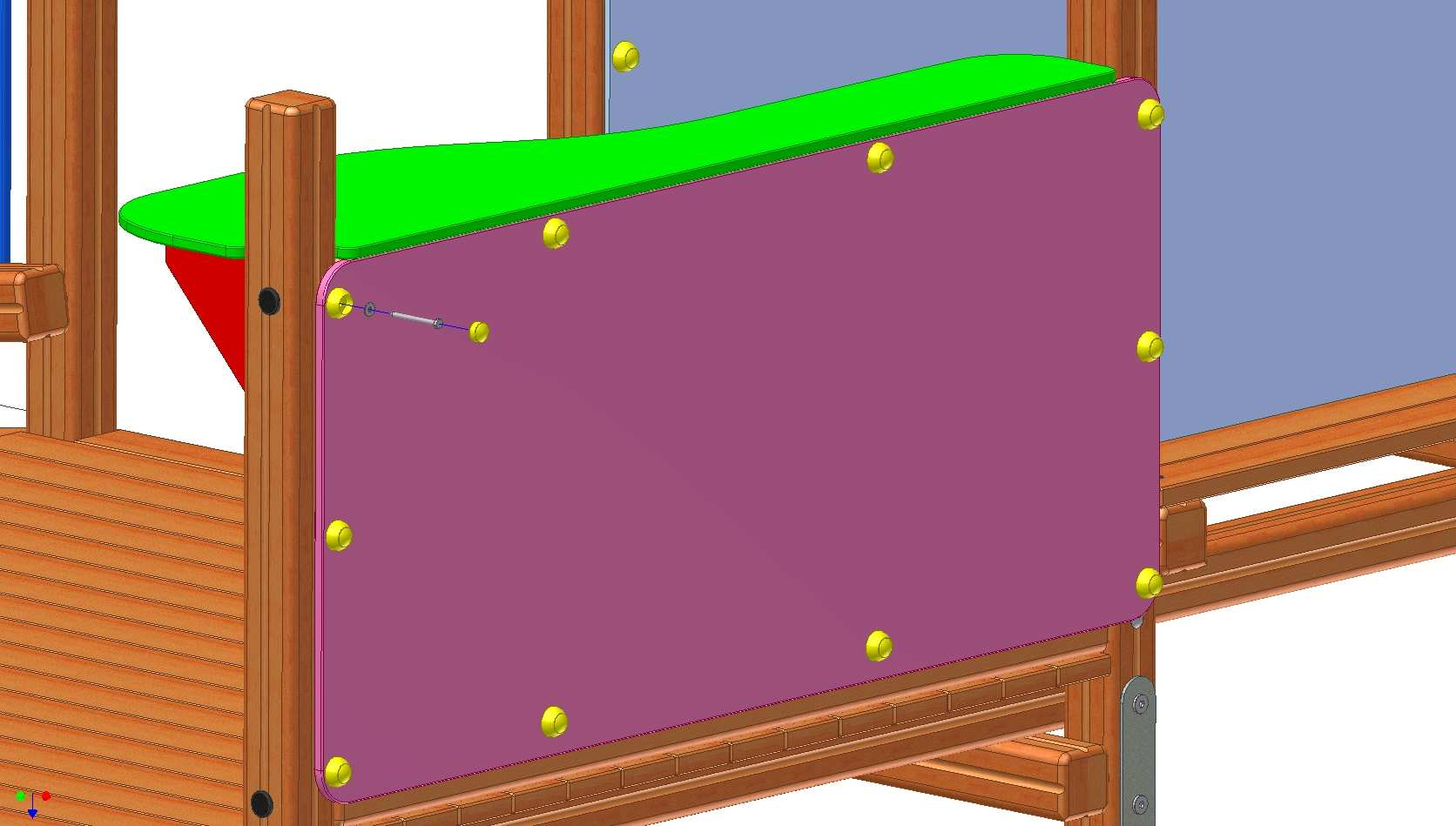

15 Poz.28 Poz.37 Poz.35 Poz.28 Poz.37 Poz.35 Następną czynnością jest przykręcenie boczka do zestawu integracyjnego Poz.6 przy pomocy łączy Poz. 29,37,35 wg rysunków poniżej. 15

Poz.29 Poz.37 Poz.35 Po przykręceniu boczka Poz.

31 oraz wspornika Poz. 8 przy pomocy łączy Poz.29,37,35 Poz.31 oraz wkręta Poz.31. Poz.29 Poz.37 Poz.

Następnym etapem montażu zestawu integracyjnego jest zamontowanie elementów posiadających osobne

16 Poz.29 Poz.37 Poz.35 Po przykręceniu boczka Poz.6 przystępujemy do przykręcenia sklepiku do zestawu integracyjnego Poz.7 przy pomocy wkrętów Poz.31 oraz wspornika Poz. 8 przy pomocy łączy Poz.29,37,35 Poz.31 oraz wkręta Poz.31. Poz.29 Poz.37 Poz.33 Po wykonaniu wyżej wymienionych czynności otrzymujemy: 14. Następnym etapem montażu zestawu integracyjnego jest zamontowanie elementów posiadających osobne instrukcje montażu. lista modułów podana jest w spisie treści oraz na stronie nr 3 w uwagach ogólnych. 15. Po zamontowaniu wszystkich modułów plac należy zabezpieczyć przed użytkowaniem na okres 3dni. 16
