Instrukcja montażu zestawu treningowego do ogrodu. OW-1
|
|
- Krystyna Pluta
- 6 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja montażu zestawu treningowego do ogrodu. OW-1 EXTREME WORKOUT Robert Rząd ul. Wojska Polskiego 8, Janów Lubelski NIP:
2 Po otrzymaniu paczki proszę o sprawdzenie stanu przesyłki w obecności kuriera, czy przesyłka jest nie uszkodzona a jej zawartość dotarł w nie naruszonym stanie. W przypadku jakichkolwiek uszkodzenie należy sporządzić wraz z kurierem protokół szkody jest to podstawowy dokument umożliwiający reklamację uszkodzonego w wysyłce towaru. Bez niego reklamacja jest nie możliwa. Następnie należy sprawdzić czy przesyłka (lub przesyłki jeśli zestaw jest tak duży) jest kompletna tzn. zawiera: kartę gwarancyjną (oraz fakturę jeśli miała być wystawiona) zestaw montażowy (śruby wraz z nakrętkami, zaślepki na profile itp.) sprzęt treningowy który był przedmiotem zamówienia Instrukcja montażu: Do zmontowania zestawu potrzebujemy następujących narzędzi: 2 x klucz płaski 19 lub imbus 10 mm łopatę poziomicę miarę (najlepiej zwijana 5m) taczka (na beton) deski, listewki itp. - do ustabilizowania konstrukcji w czasie betonowania marker biały do oznaczenia głębokość posadowienia słupków (może też być kawałek taśmy) wiadro 10l lejek taśma klejąca drabina niewielka ilość bitumicznej masy hydroizolacyjnej (by zabezpieczyć beton w słupach od góry przed pobieraniem wilgoci) Do zmontowania zestawu potrzebujemy następujących materiałów: gruz (aby wstępnie ustabilizować słupki w otworach) beton zalecany C16/20 dawny B20 (na 3 otworów 0,5x0,5x1 m potrzebujemy około 0,75 m3) Do zmontowania zestawu potrzebujemy minimum 2 osób Informacje montażowe: 1. Każdy słupek ma na dole mocowanie do jego przedłużenia do którego mocuję się przedłużenie wraz z zakotwieniem. 2. Po zabetonowaniu i związaniu betonu w fundamencie należy osłonić beton bezpiecznym podłożem - naturalnym, piaskiem, płytami SRB. 2
3 JEŚLI NIE JESTEŚ PEWIEN SWOICH UMIEJĘTNOŚCI MONTERSKI TO NIE RYZYKUJ I ZLEĆ MONTAŻ 1. Rozmierzamy na powierzchni terenu rozstaw otworów pod słupki zgodnie z schematem: 1 Słupek lewy 2 Słupek prawy (z lewą poręczą) 3 Słupek z prawą poręczą Wymiary: a ok. 125 cm b wedle uznania, lecz tak aby odstęp między poręczami nie był większy jak 60 cm (optymalne ustawienie dla mężczyzny o wzroście 180 cm to cm między środkami poręczy) 3

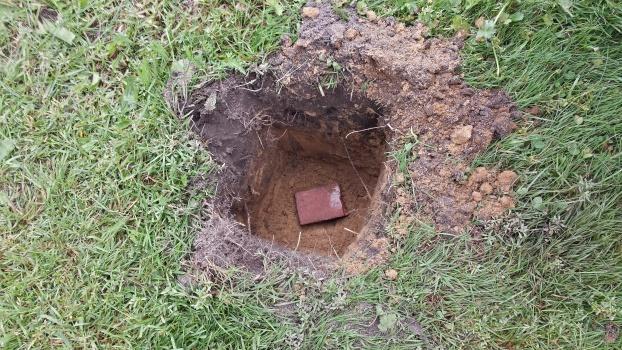

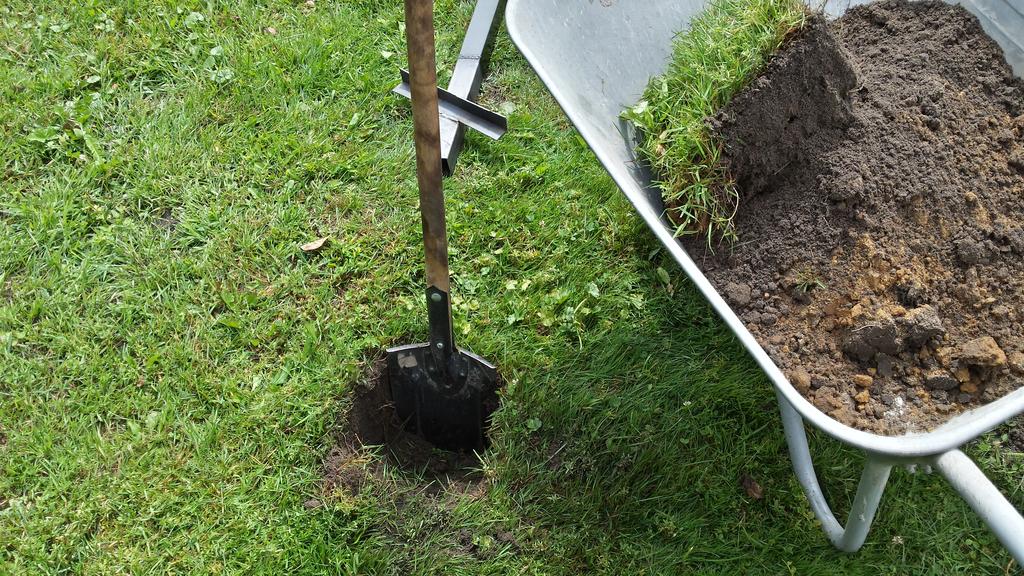

4 2. Wykonujemy otwory pod słupki o wymiarach minimum 50x50x100 cm (mogą też być większe lepsze) długość x szerokość x głębokość. Otwór wykonujemy w formie stopy fundamentowej poszerzamy go w dolnej jego części. Wielkość otworu zależy od gruntu (w gruntach słabo nośnych należy zwiększyć fundament), im lepsza stabilizacja tym przyjemniejszy trening. 4
5 3. Następnie odmierzamy od góry słupka jego wysokość nad teren jak na rysunku poniżej i zaznaczamy markerem lub kawałkiem taśmy. WYSOKOŚĆ DLA POSZCZEGÓLNYCH SŁÓPKÓW: Słupek drążka 236 cm (mierząc od góry) Słupek poręczy 136 cm (mierząc od góry) 5
6 Następnie przechodzimy do łączenia przedłużeń dłużysz słupków. a) zaczynamy od lewego słupka i dobieramy odpowiednie przedłużenie (dwa przedłużenia znajdują się w paczce wraz z drążkiem, prawą poręcza z słupkiem oraz resztą akcesoriów) b) za pomocą krótszych śrub łączymy przedłużenie z słupkiem (bez użycia podkładek), skręcamy je bardzo mocno by całość była sztywno połączona, bez możliwości ruchu. c) czynności z pkt. a i b powtarzamy dla drugiego słupka WAŻNE UWAGI! I. śruby wraz z całym łączenie mają znaleźć się w betonie (dlatego też nie są malowane by mieszanka betonowa jak najlepiej do nich przywarła) - min. 7-8 cm poniżej powierzchni betonu by zapewnić optymalne otulenie. II. Należy porządnie skręcić śruby z uwagą by nie zerwać gwintu. 6
7 4. Następnie skręcamy drążek z słupkami (Słupki długie L i P) w pozycji leżącej i ustawiamy do pionu w wykopanych otworach tak aby zgadzała się wysokość nad poziomem terenu którą zaznaczaliśmy wcześniej (do tej czynności potrzebne są dwie osoby) po czym poziomujemy słupki w pionie oraz drążek w poziomie, słupki w dwóch płaszczyznach! PAMIETAJ! Słupki drążka oraz poręczy należy postawić w wykopach na kawałkach cegieł by ustawić je na odpowiedniej wysokości nad teren oraz by zachować zakotwienie ich w betonie. 7
8 Po wypoziomowaniu stabilizujemy słupki gruzem oraz podpórkami z listewek lub desek. Uwaga! Jeśli wykorzystujemy gotowy beton c16/20 nie wrzucamy gruzu do otworu gdyż taka mieszanka nie wypełni otworów między jego kawałki jedynie ustawiamy słupki na cegłąch by zachować odpowiednie zakotwienie i wymiary fundamentu a konstrukcję blkoujemy podpórkami. Gruzu używamy tylko w przypadku betonowania samodzielnie wykonanym betonem bez żwiru taki który wpłynie między otwory w gruzie. 5. Następnie ustawiamy słupek PP w wykopie do pionu w wykopanym otworze tak aby zgadzała się wysokość nad poziomem terenu którą zaznaczaliśmy wcześniej (do tej czynności potrzebne są dwie osoby) oraz by obie poręcze były na tej samej wysokości a zarazem były poziomo względem terenu (można wspomóc się kawałkiem deseczki do wypoziomowania) By ustawić odpowiedni odstęp i by takowy zachować można wspomóc się taśma klejącą do połączenia obu poręczy razem na czas betonowania. 7. Po zmontowaniu zestawu w otworach, wypoziomowaniu i ustabilizowaniu ponownie sprawdzamy wszystkie poziomy oraz wysokości, gdyż po zabetonowaniu nie będzie możliwość ich korekty! UWAGA! Między słupkami poręczy można wykonać łączony wykop co dodatkowa zwiększy stabilność konstrukcji lecz wiąże się z tym zużycie większej ilości mieszanki betonowej. 8

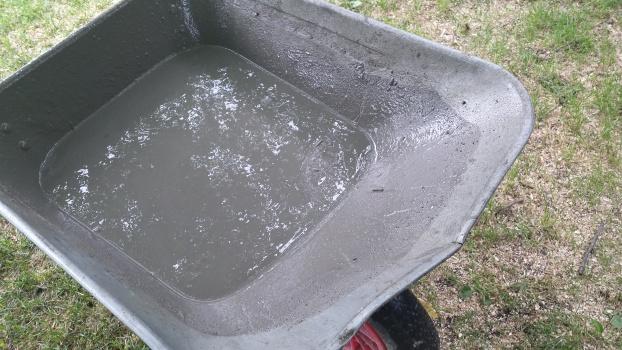

9 8. Gdy już wszystko mamy idealnie ustawione i zabezpieczone przed przesunięciem (należy mieć również na uwadze skurcz betonu w czasie jego wiązania, dlatego warto porządnie ustawić deski które będą trzymały konstrukcje) przygotowujemy mieszankę betonową do wyłożenia w otwory. Najlepiej żeby była rzadka wtedy ładnie wypełni przestrzenie między gruzem, słupkami i gruntem nie dotyczy w przypadku betonowania mieszanką z wytwórni. 9

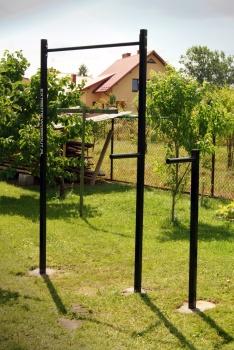

10 9. Po wypełnieniu wszystkich otworów nie zaszkodzi sprawdzić poziomów czy nic się nie zruszyło w czasie betonowania oraz dobrym nawykiem jest sprawdzenie po 1-2 h od zabetonowania czy nic się nie przechyliło. 10. Przez następne kilka dni wiążący beton należy pielęgnować poprzez polewanie go wodą. 11. Po 24 h od zabetonowania słupków profile należy wypełnić betonem rzadkim co dodatkowo je usztywni. W duże słupki wchodzi ok. 6,5 L betonu w mały 4,2 L. Beton powinien być rzadki by dobrze wypełnił wnętrze słupków, do tej operacji będzie potrzebować wiadra ok. 10 l + lejka (można go wykonać z butelki po napoju). Po wypełnieniu słupków, należy jeszcze odczekać min. 7 dni przed pierwszym treningiem. UWAGA! Wyższe słupki wypełniamy betonem nie do samego końca, lecz do poziomu by beton był ok. 4-5 cm poniżej śrub mocujących drążek po czym po jego związaniu pokrywamy go masą hydroizolacyjną (by beton w słupku nie pobierał wilgoci). Po kilku dniach gdy beton już zwiąże (w zależności od zastosowanej mieszanki), należy sprawdzić dokręcenie śrub, założyć zaślepki na słupki oraz maskownice na śruby po czym śmiało można brać się za budowanie wymarzonej sylwetki :) Całość prezentowanego dokumentu stanowi własność firmy EXTREME WORKOUT Robert Rząd, NIP i jest utworem w rozumieniu ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. Nr 90, poz. 631). Żadna jej część nie może być rozpowszechniana lub kopiowana w jakikolwiek sposób (elektroniczny, mechaniczny lub inny) bez pisemnej zgody firmy EXTREME WORKOUT Robert Rząd, NIP Bez zgody autora zabronione jest m.in. powielanie treści, ich kopiowanie, przedruk, przechowywanie i przetwarzanie z zastosowaniem jakichkolwiek środków elektronicznych, zarówno w całości, jak i w części. Zabronione jest dalsze rozpowszechnianie, o którym mowa w art. 25 ust. 1 pkt b ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych. 10
