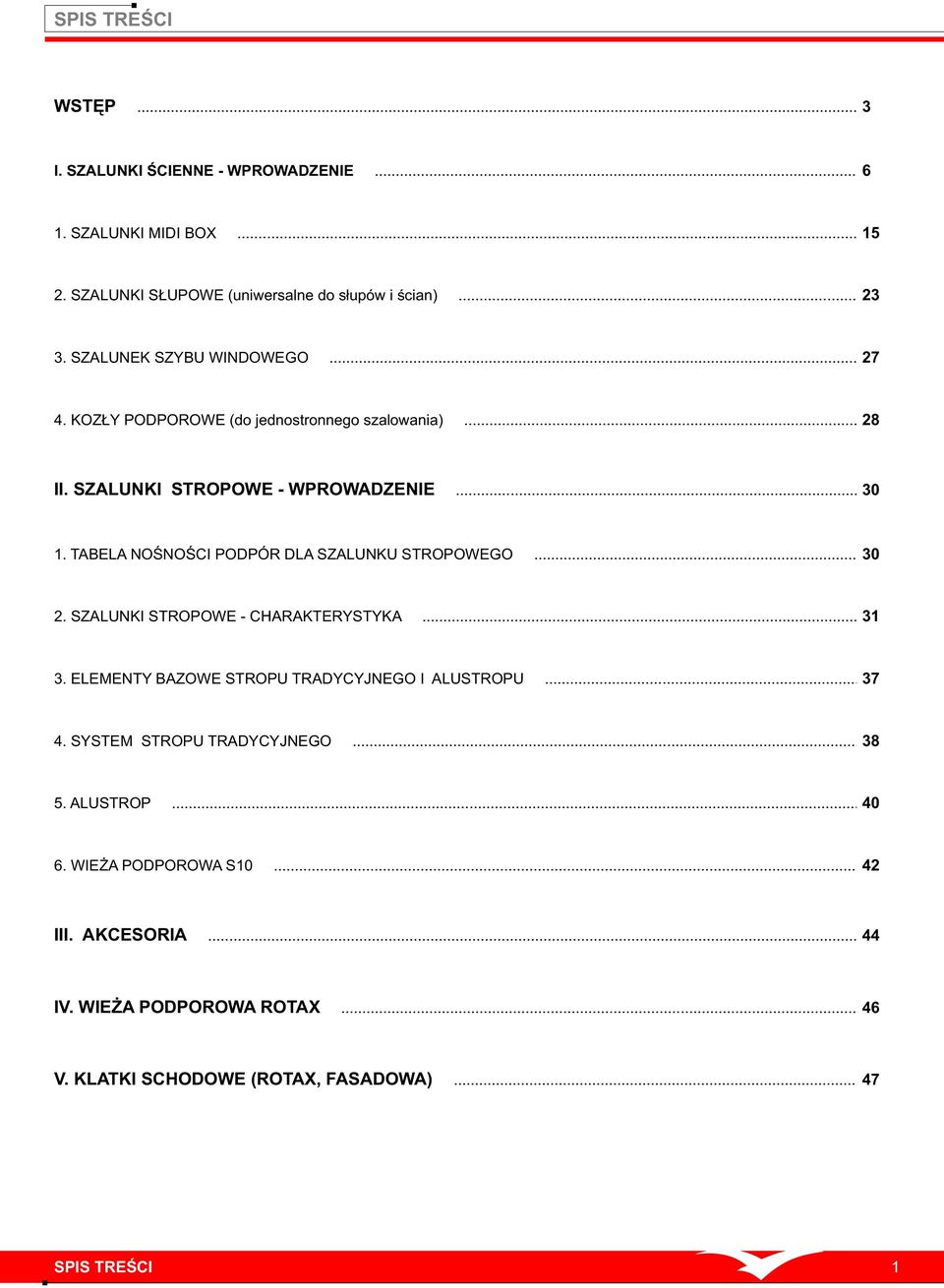

3 SPIS TREŚCI WSTĘP... 3 I. SZALUNKI ŚCIENNE - WPROWADZENIE SZALUNKI MIDI BOX SZALUNKI SŁUPOWE (uniwersalne do słupów i ścian) SZALUNEK SZYBU WINDOWEGO KOZŁY PODPOROWE (do jednostronnego szalowania) II. SZALUNKI STROPOWE - WPROWADZENIE TABELA NOŚNOŚCI PODPÓR DLA SZALUNKU STROPOWEGO SZALUNKI STROPOWE - CHARAKTERYSTYKA ELEMENTY BAZOWE STROPU TRADYCYJNEGO I ALUSTROPU SYSTEM STROPU TRADYCYJNEGO ALUSTROP WIEŻA PODPOROWA S III. AKCESORIA IV. WIEŻA PODPOROWA ROTAX V. KLATKI SCHODOWE (ROTAX, FASADOWA) SPIS TREŚCI 1

4 Budynek zrealizowany przy wykorzystaniu technologii ALTRAD-Mostostal

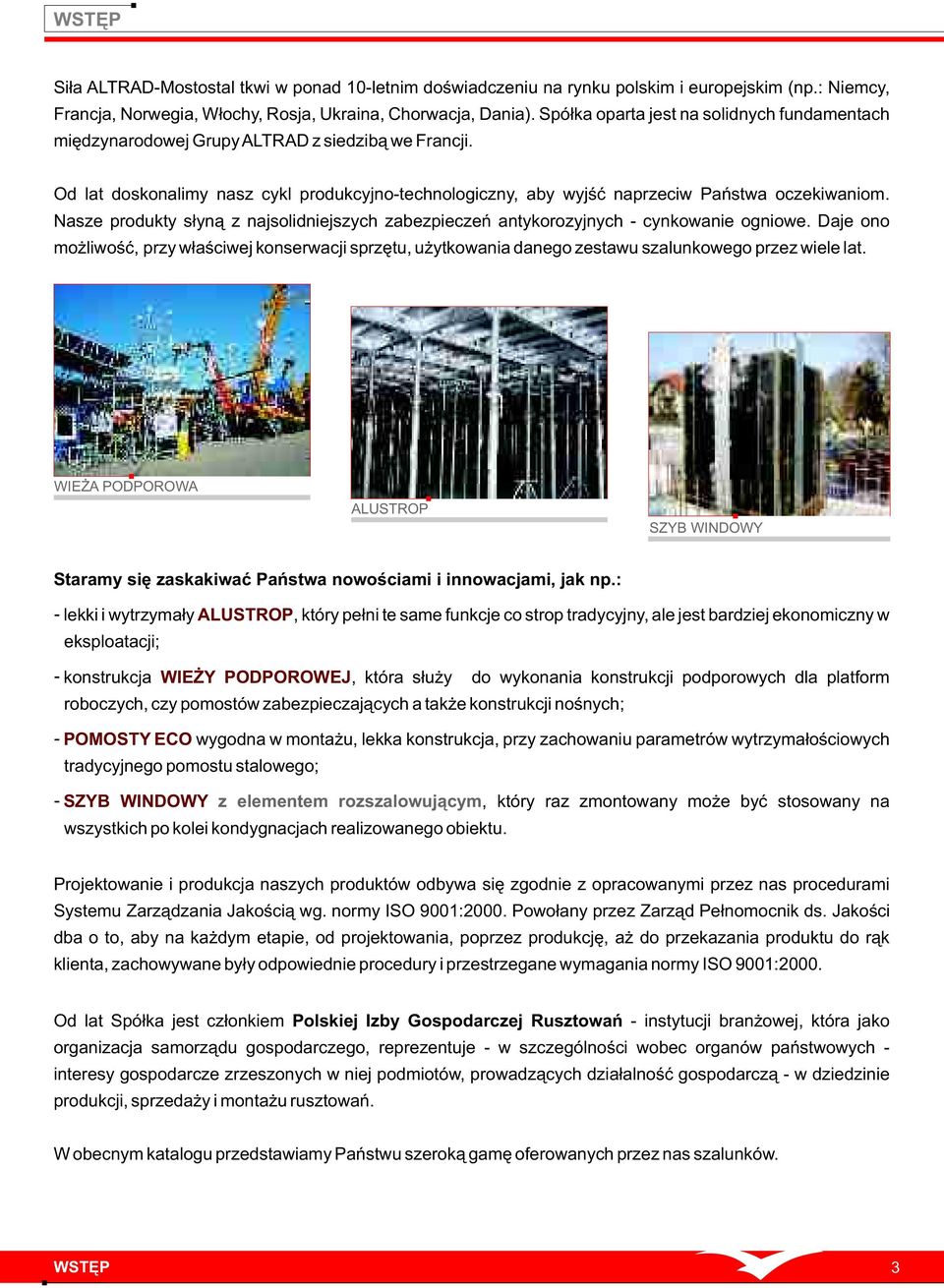

5 WSTĘP Siła ALTRAD-Mostostal tkwi w ponad 10-letnim doświadczeniu na rynku polskim i europejskim (np.: Niemcy, Francja, Norwegia, Włochy, Rosja, Ukraina, Chorwacja, Dania). Spółka oparta jest na solidnych fundamentach międzynarodowej Grupy ALTRAD z siedzibą we Francji. Od lat doskonalimy nasz cykl produkcyjno-technologiczny, aby wyjść naprzeciw Państwa oczekiwaniom. Nasze produkty słyną z najsolidniejszych zabezpieczeń antykorozyjnych - cynkowanie ogniowe. Daje ono możliwość, przy właściwej konserwacji sprzętu, użytkowania danego zestawu szalunkowego przez wiele lat. WIEŻA PODPOROWA ALUSTROP SZYB WINDOWY Staramy się zaskakiwać Państwa nowościami i innowacjami, jak np.: - lekki i wytrzymały ALUSTROP, który pełni te same funkcje co strop tradycyjny, ale jest bardziej ekonomiczny w eksploatacji; - konstrukcja WIEŻY PODPOROWEJ, która służy do wykonania konstrukcji podporowych dla platform roboczych, czy pomostów zabezpieczających a także konstrukcji nośnych; - POMOSTY ECO wygodna w montażu, lekka konstrukcja, przy zachowaniu parametrów wytrzymałościowych tradycyjnego pomostu stalowego; - SZYB WINDOWY z elementem rozszalowującym, który raz zmontowany może być stosowany na wszystkich po kolei kondygnacjach realizowanego obiektu. Projektowanie i produkcja naszych produktów odbywa się zgodnie z opracowanymi przez nas procedurami Systemu Zarządzania Jakością wg. normy ISO 9001:2000. Powołany przez Zarząd Pełnomocnik ds. Jakości dba o to, aby na każdym etapie, od projektowania, poprzez produkcję, aż do przekazania produktu do rąk klienta, zachowywane były odpowiednie procedury i przestrzegane wymagania normy ISO 9001:2000. Od lat Spółka jest członkiem Polskiej Izby Gospodarczej Rusztowań - instytucji branżowej, która jako organizacja samorządu gospodarczego, reprezentuje - w szczególności wobec organów państwowych - interesy gospodarcze zrzeszonych w niej podmiotów, prowadzących działalność gospodarczą - w dziedzinie produkcji, sprzedaży i montażu rusztowań. W obecnym katalogu przedstawiamy Państwu szeroką gamę oferowanych przez nas szalunków. WSTĘP 3

6 W listopadzie 2008 ALTRAD-Mostostal otrzymał wyróżnienie w II edycji Konkursu ORŁY POLSKIEGO BUDOWNICTWA w kategorii: Maszyny i Sprzęt Budowlany. Konkurs organizowany jest przez Związek Pracodawców Warszawy i Mazowsza oraz Europę 2000 Consulting Sp. z o.o. Nagroda ta świadczy o tym, iż ALTRAD-Mostostal to przedsiębiorstwo, które poprzez nowoczesne produkty, usługi, technologie, procesy oraz metody organizacji i zarządzania tworzy budownictwo nowoczesne, bezpieczne i konkurencyjne, w pełni zaspokajające potrzeby konsumentów. O wysokiej jakości naszych produktów, spełniających wymogi bezpieczeństwa, świadczą następujące certyfikaty: - Certyfikaty Bezpieczeństwa wyrobów: rusztowań fasadowych, modułowych i przejezdnych wydane przez Instytut Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie; - Uprawnienia SLV do wykonywania konstrukcji stalowych i aluminiowych na rynek niemiecki; 4 WSTĘP

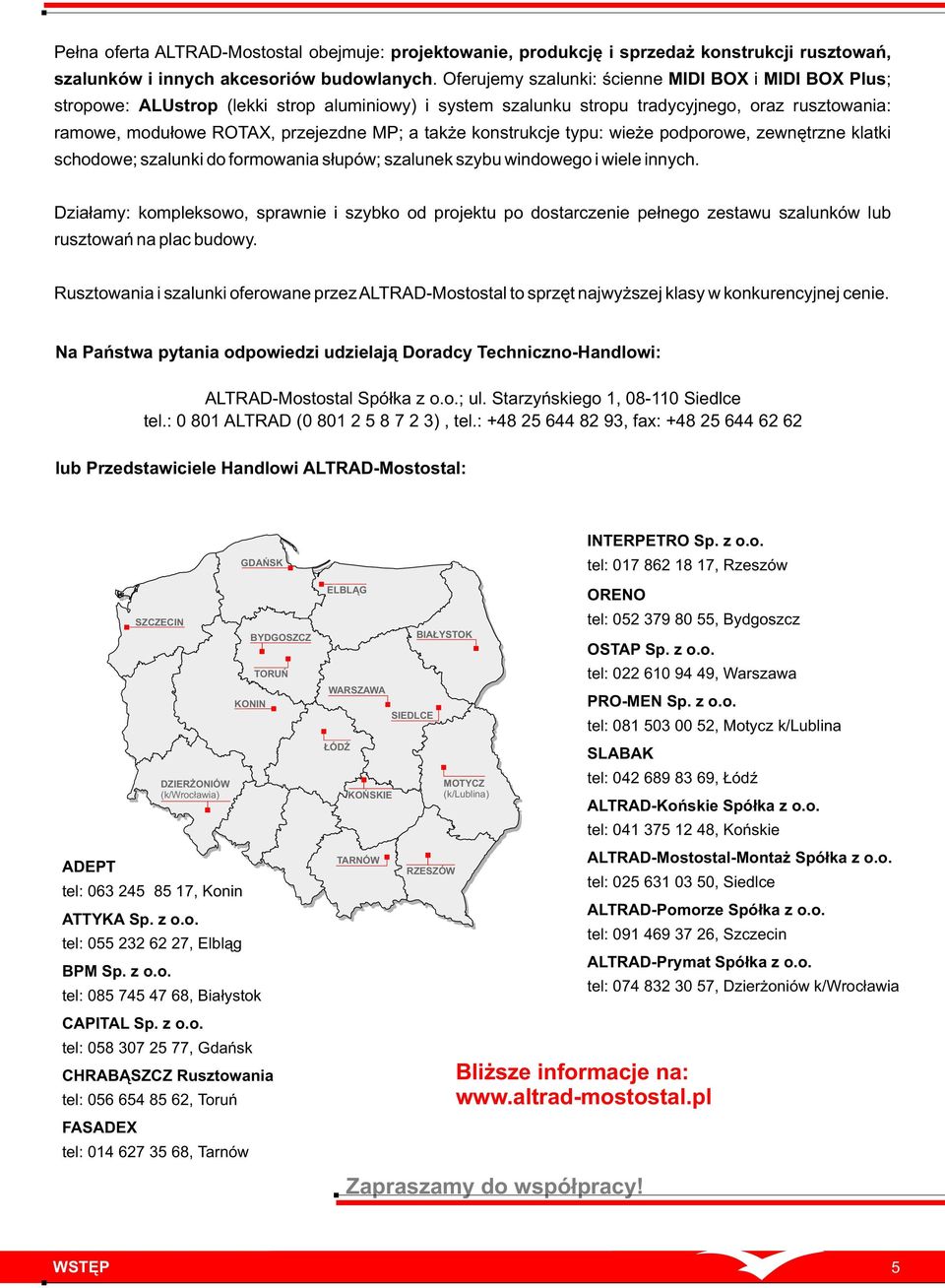

7 Pełna oferta ALTRAD-Mostostal obejmuje: projektowanie, produkcję i sprzedaż konstrukcji rusztowań, szalunków i innych akcesoriów budowlanych. Oferujemy szalunki: ścienne MIDI BOX i MIDI BOX Plus; stropowe: ALUstrop (lekki strop aluminiowy) i system szalunku stropu tradycyjnego, oraz rusztowania: ramowe, modułowe ROTAX, przejezdne MP; a także konstrukcje typu: wieże podporowe, zewnętrzne klatki schodowe; szalunki do formowania słupów; szalunek szybu windowego i wiele innych. Działamy: kompleksowo, sprawnie i szybko od projektu po dostarczenie pełnego zestawu szalunków lub rusztowań na plac budowy. Rusztowania i szalunki oferowane przez ALTRAD-Mostostal to sprzęt najwyższej klasy w konkurencyjnej cenie. Na Państwa pytania odpowiedzi udzielają Doradcy Techniczno-Handlowi: ALTRAD-Mostostal Spółka z o.o.; ul. Starzyńskiego 1, Siedlce tel.: ALTRAD ( ), tel.: , fax: lub Przedstawiciele Handlowi ALTRAD-Mostostal: ADEPT tel: , Konin ATTYKA Sp. z o.o. tel: , Elbląg BPM Sp. z o.o. tel: , Białystok CAPITAL Sp. z o.o. tel: , Gdańsk CHRABĄSZCZ Rusztowania tel: , Toruń FASADEX SZCZECIN DZIERŻONIÓW (k/wrocławia) tel: , Tarnów GDAŃSK KONIN BYDGOSZCZ TORUŃ ELBLĄG WARSZAWA ŁÓDŹ KOŃSKIE TARNÓW SIEDLCE BIAŁYSTOK RZESZÓW MOTYCZ (k/lublina) Bliższe informacje na: Zapraszamy do współpracy! INTERPETRO Sp. z o.o. tel: , Rzeszów ORENO tel: , Bydgoszcz OSTAP Sp. z o.o. tel: , Warszawa PRO-MEN Sp. z o.o. tel: , Motycz k/lublina SLABAK tel: , Łódź ALTRAD-Końskie Spółka z o.o. tel: , Końskie ALTRAD-Mostostal-Montaż Spółka z o.o. tel: , Siedlce ALTRAD-Pomorze Spółka z o.o. tel: , Szczecin ALTRAD-Prymat Spółka z o.o. tel: , Dzierżoniów k/wrocławia WSTĘP 5

8 I. SZALUNKI ŚCIENNE - WPROWADZENIE ALTRAD-Mostostal posiada w swojej ofercie system szalunków ściennych, na który składają się: - system MIDI BOX [60kN]; - system MIDI BOX Plus [80kN]; - system formowania słupów; - szalunek szybu windowego; - kozły podporowe (szalunek do jednostronnego szalowania). Płyty MIDI BOX - budowa Płyty szalunkowe MIDI BOX PLUS - budowa Formowanie słupów Pełna oferta elementów systemowych szalunku ściennego, które są kompatybilne, współgrające, uzupełniające się i wymienne, pozwala na idealne zaprojektowanie szalunku na dowolną ścianę. Przy użyciu pełnego zestawu elementów systemu MIDI BOX będziecie Państwo w stanie zrealizować budowę żądanego obiektu samowystarczalnie, ekonomicznie, sprawnie i szybko. Szalunki ścienne to: - system przestrzenny, wielokrotnego montażu, - system przeznaczony do średnich (MIDI BOX) i dużych (MIDI BOX Plus) obciążeń wytrzymuje parcie 2 betonu do 80kN/m ; - produkty najwyższej klasy (wykonane z odpowiednio wysokiej jakości materiałów stal cynkowana ogniowo; poszycie sklejki wykonane z wielowarstwowej sklejki pokrytej obustronnie folią - fenofil); - gładkość otrzymanej powierzchni betonu, która po rozszalowaniu nie wymaga tynkowania, a jedynie zastosowania tynków pocienionych lub szpachlowania. Płyty szalunkowe MIDI BOX Systemy MIDI-BOX i MIDI-BOX Plus przeznaczone są do wykonania: - ław fundamentowych, - ścian średniogabarytowych i ciężkich, 6 I. SZALUNKI ŚCIENNE

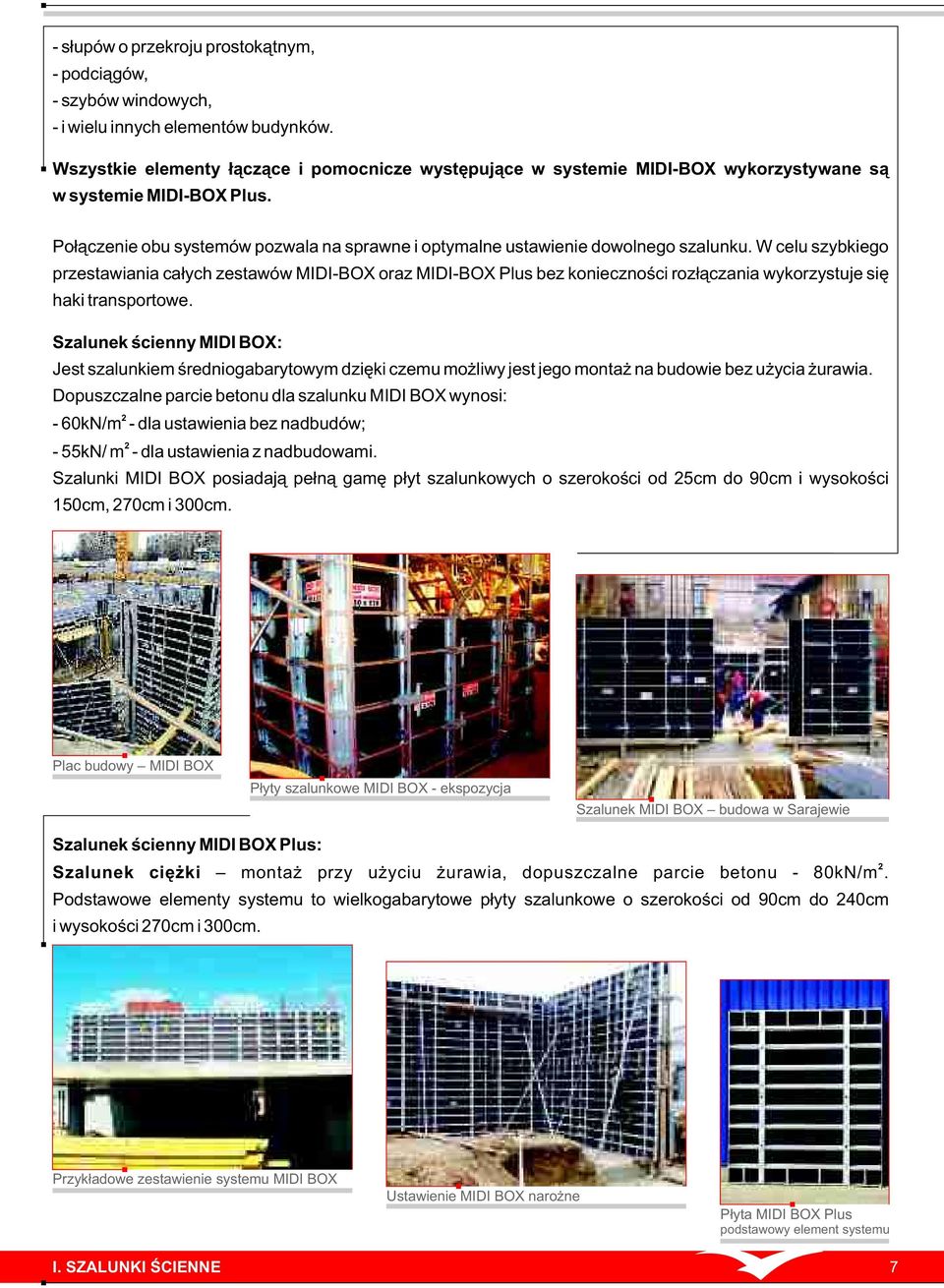

9 - słupów o przekroju prostokątnym, - podciągów, - szybów windowych, - i wielu innych elementów budynków. Wszystkie elementy łączące i pomocnicze występujące w systemie MIDI-BOX wykorzystywane są w systemie MIDI-BOX Plus. Połączenie obu systemów pozwala na sprawne i optymalne ustawienie dowolnego szalunku. W celu szybkiego przestawiania całych zestawów MIDI-BOX oraz MIDI-BOX Plus bez konieczności rozłączania wykorzystuje się haki transportowe. Szalunek ścienny MIDI BOX: Jest szalunkiem średniogabarytowym dzięki czemu możliwy jest jego montaż na budowie bez użycia żurawia. Dopuszczalne parcie betonu dla szalunku MIDI BOX wynosi: 2-60kN/m - dla ustawienia bez nadbudów; 2-55kN/ m - dla ustawienia z nadbudowami. Szalunki MIDI BOX posiadają pełną gamę płyt szalunkowych o szerokości od 25cm do 90cm i wysokości 150cm, 270cm i 300cm. Plac budowy MIDI BOX Płyty szalunkowe MIDI BOX - ekspozycja Szalunek MIDI BOX budowa w Sarajewie Szalunek ścienny MIDI BOX Plus: 2 Szalunek ciężki montaż przy użyciu żurawia, dopuszczalne parcie betonu - 80kN/m. Podstawowe elementy systemu to wielkogabarytowe płyty szalunkowe o szerokości od 90cm do 240cm i wysokości 270cm i 300cm. Przykładowe zestawienie systemu MIDI BOX Ustawienie MIDI BOX narożne Płyta MIDI BOX Plus podstawowy element systemu I. SZALUNKI ŚCIENNE 7

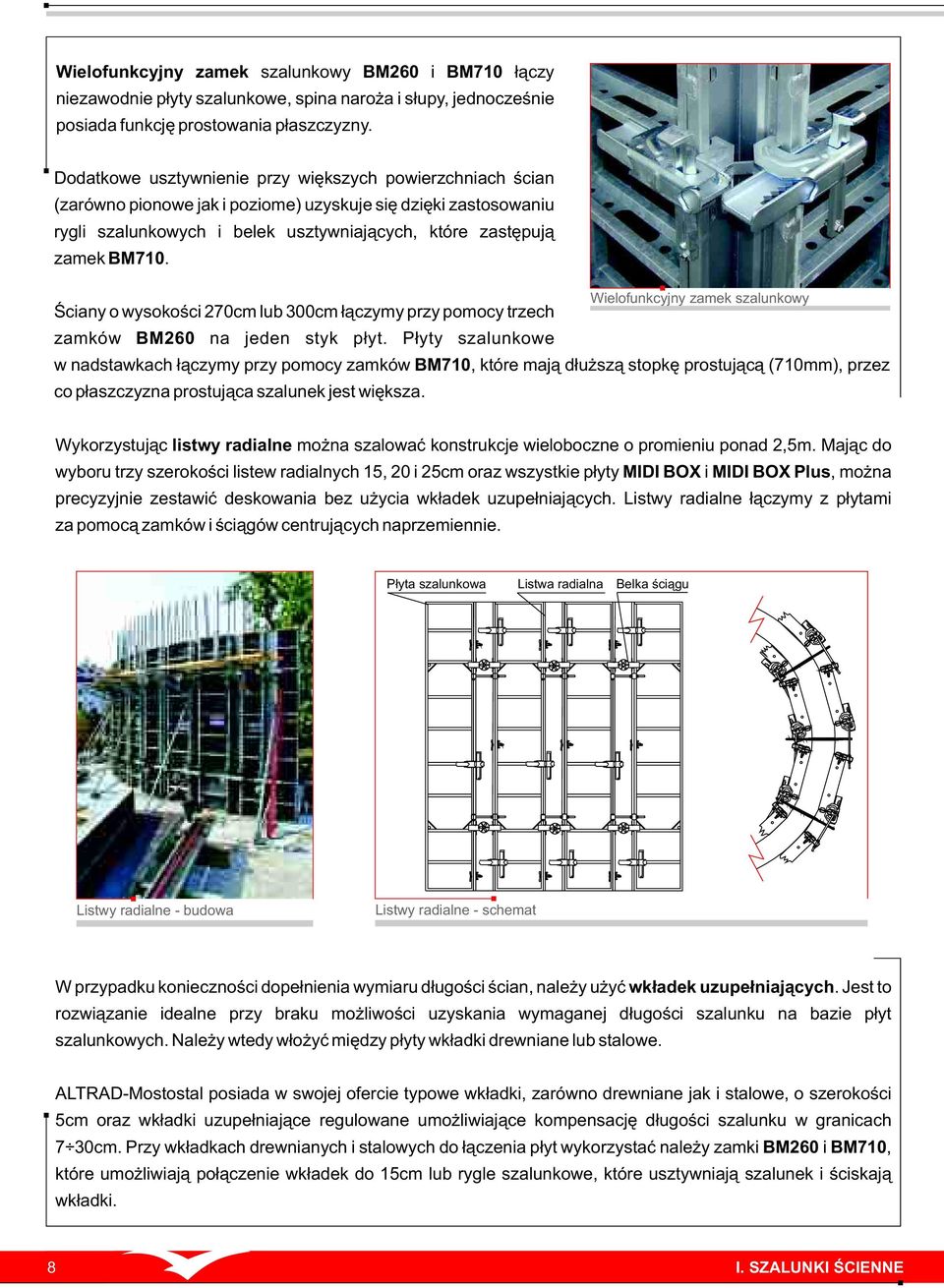

10 Wielofunkcyjny zamek szalunkowy BM260 i BM710 łączy niezawodnie płyty szalunkowe, spina naroża i słupy, jednocześnie posiada funkcję prostowania płaszczyzny. Dodatkowe usztywnienie przy większych powierzchniach ścian (zarówno pionowe jak i poziome) uzyskuje się dzięki zastosowaniu rygli szalunkowych i belek usztywniających, które zastępują zamek BM710. Wielofunkcyjny zamek szalunkowy Ściany o wysokości 270cm lub 300cm łączymy przy pomocy trzech zamków BM260 na jeden styk płyt. Płyty szalunkowe w nadstawkach łączymy przy pomocy zamków BM710, które mają dłuższą stopkę prostującą (710mm), przez co płaszczyzna prostująca szalunek jest większa. Wykorzystując listwy radialne można szalować konstrukcje wieloboczne o promieniu ponad 2,5m. Mając do wyboru trzy szerokości listew radialnych 15, 20 i 25cm oraz wszystkie płyty MIDI BOX i MIDI BOX Plus, można precyzyjnie zestawić deskowania bez użycia wkładek uzupełniających. Listwy radialne łączymy z płytami za pomocą zamków i ściągów centrujących naprzemiennie. Płyta szalunkowa Listwa radialna Belka ściągu Listwy radialne - budowa Listwy radialne - schemat W przypadku konieczności dopełnienia wymiaru długości ścian, należy użyć wkładek uzupełniających. Jest to rozwiązanie idealne przy braku możliwości uzyskania wymaganej długości szalunku na bazie płyt szalunkowych. Należy wtedy włożyć między płyty wkładki drewniane lub stalowe. ALTRAD-Mostostal posiada w swojej ofercie typowe wkładki, zarówno drewniane jak i stalowe, o szerokości 5cm oraz wkładki uzupełniające regulowane umożliwiające kompensację długości szalunku w granicach 7 30cm. Przy wkładkach drewnianych i stalowych do łączenia płyt wykorzystać należy zamki BM260 i BM710, które umożliwiają połączenie wkładek do 15cm lub rygle szalunkowe, które usztywniają szalunek i ściskają wkładki. 8 I. SZALUNKI ŚCIENNE

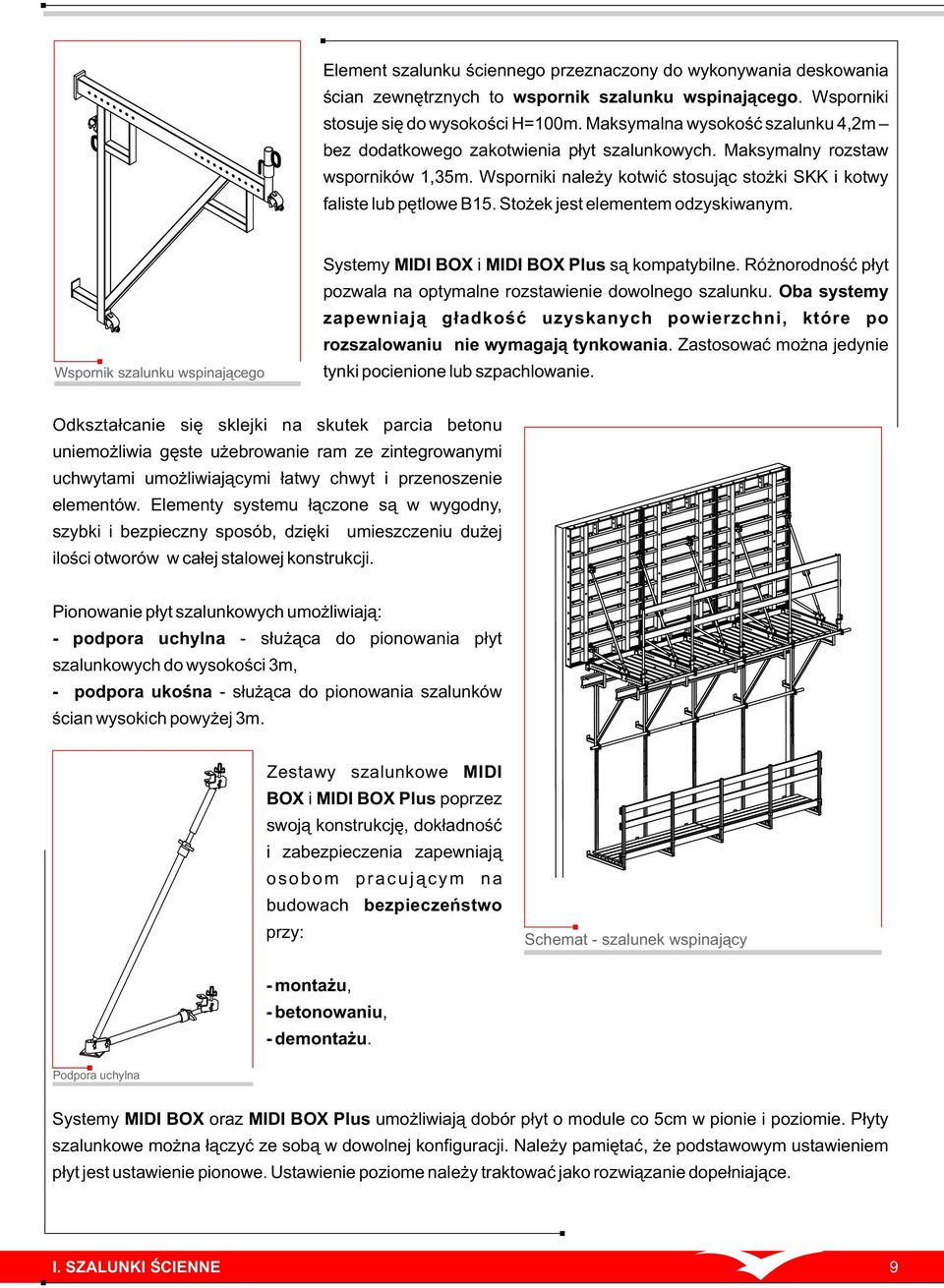

11 Element szalunku ściennego przeznaczony do wykonywania deskowania ścian zewnętrznych to wspornik szalunku wspinającego. Wsporniki stosuje się do wysokości H=100m. Maksymalna wysokość szalunku 4,2m bez dodatkowego zakotwienia płyt szalunkowych. Maksymalny rozstaw wsporników 1,35m. Wsporniki należy kotwić stosując stożki SKK i kotwy faliste lub pętlowe B15. Stożek jest elementem odzyskiwanym. Wspornik szalunku wspinającego Systemy MIDI BOX i MIDI BOX Plus są kompatybilne. Różnorodność płyt pozwala na optymalne rozstawienie dowolnego szalunku. Oba systemy zapewniają gładkość uzyskanych powierzchni, które po rozszalowaniu nie wymagają tynkowania. Zastosować można jedynie tynki pocienione lub szpachlowanie. Odkształcanie się sklejki na skutek parcia betonu uniemożliwia gęste użebrowanie ram ze zintegrowanymi uchwytami umożliwiającymi łatwy chwyt i przenoszenie elementów. Elementy systemu łączone są w wygodny, szybki i bezpieczny sposób, dzięki umieszczeniu dużej ilości otworów w całej stalowej konstrukcji. Pionowanie płyt szalunkowych umożliwiają: - podpora uchylna - służąca do pionowania płyt szalunkowych do wysokości 3m, - podpora ukośna - służąca do pionowania szalunków ścian wysokich powyżej 3m. Zestawy szalunkowe MIDI BOX i MIDI BOX Plus poprzez swoją konstrukcję, dokładność i zabezpieczenia zapewniają osobom pracującym na budowach bezpieczeństwo przy: Schemat - szalunek wspinający - montażu, - betonowaniu, - demontażu. Podpora uchylna Systemy MIDI BOX oraz MIDI BOX Plus umożliwiają dobór płyt o module co 5cm w pionie i poziomie. Płyty szalunkowe można łączyć ze sobą w dowolnej konfiguracji. Należy pamiętać, że podstawowym ustawieniem płyt jest ustawienie pionowe. Ustawienie poziome należy traktować jako rozwiązanie dopełniające. I. SZALUNKI ŚCIENNE 9

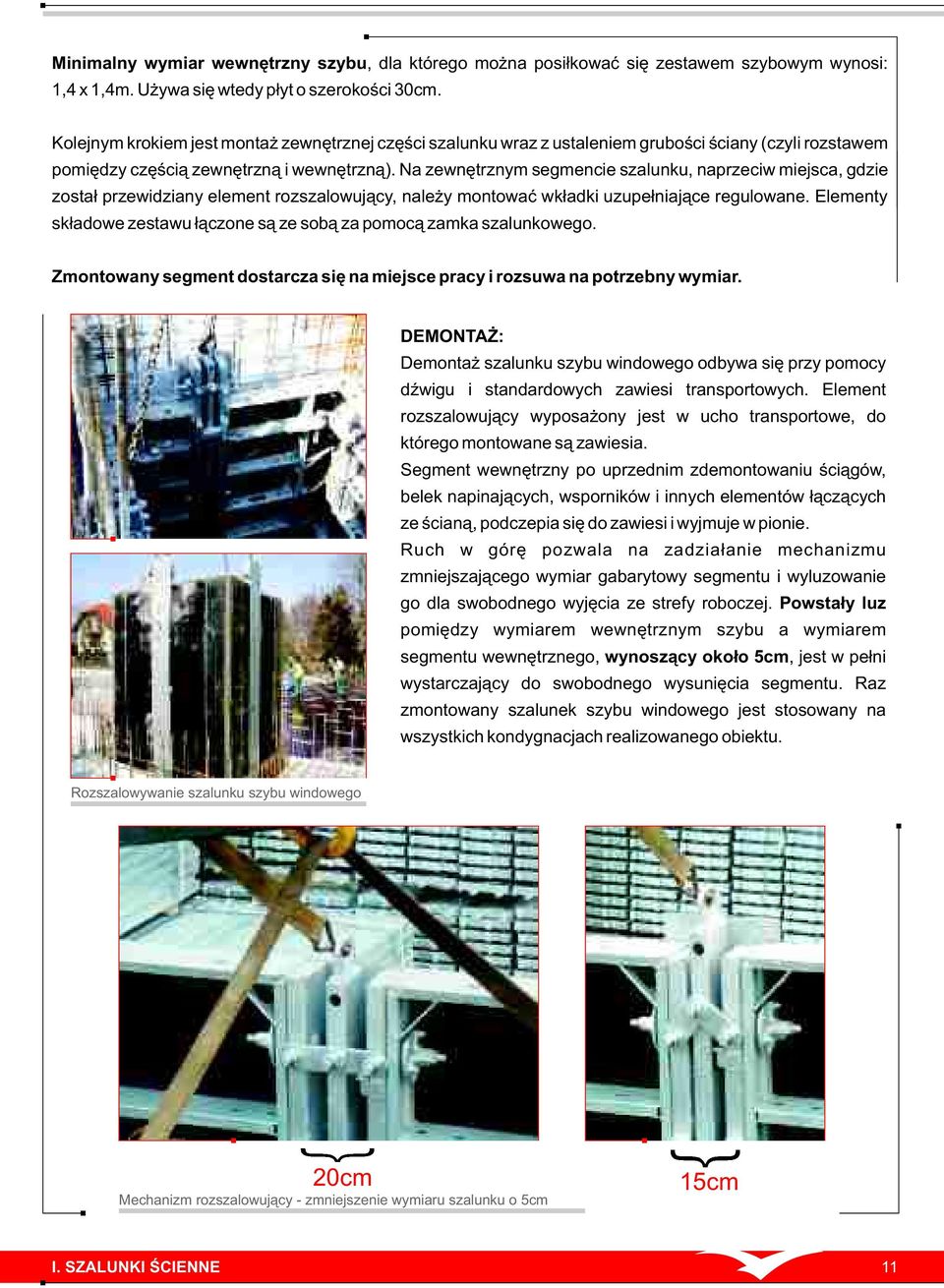

12 SZALUNEK SZYBU WINDOWEGO Szalunek szybu windowego służy do szybkiego szalowania i rozszalowywania szalunku wewnętrznego w szybach windowych, bez potrzeby demontażu poszczególnych elementów. Umożliwia to element rozszalowujący, dzięki któremu można zmniejszyć wymiar zewnętrzny segmentu szalunków o 5cm, co pozwala na swobodne wyjęcie zestawu z wnętrza szybu windy. Element rozszalowujący jest elementem systemowym szalunków ściennych MIDI BOX i MIDI BOX Plus. Wykonany jest ze stalowych profili oraz blachy poszyciowej. Montowany jest do standardowych płyt szalunkowych. Szalunek szybu windowego Element rozszalowujący Szalunek szybu windowego - schemat KROKI MONTAŻOWE: Montaż szalunku szybu windowego rozpoczyna się od zestawienia segmentu wewnętrznego. Na jednej ścianie szalunku montuje się jeden element rozszalowujący, dobierając szerokości płyt i wstawek drewnianych tak, aby element rozszalowujący znajdował się w osiach symetrii układu. Szczelne przyleganie blachy poszyciowej elementu rozszalowującego do sklejki gwarantują belki napinające, które dodatkowo prostują szalunek. Dla ułatwienia montażu bezpośrednio do elementu rozszalowującego sugeruje się montowanie płyt o szerokości do 50cm. Maksymalna średnica nakrętki, którą swobodnie łączy się element rozszalowujący z płytą podstawową wynosi 10cm. 10 I. SZALUNKI ŚCIENNE

13 Minimalny wymiar wewnętrzny szybu, dla którego można posiłkować się zestawem szybowym wynosi: 1,4 x 1,4m. Używa się wtedy płyt o szerokości 30cm. Kolejnym krokiem jest montaż zewnętrznej części szalunku wraz z ustaleniem grubości ściany (czyli rozstawem pomiędzy częścią zewnętrzną i wewnętrzną). Na zewnętrznym segmencie szalunku, naprzeciw miejsca, gdzie został przewidziany element rozszalowujący, należy montować wkładki uzupełniające regulowane. Elementy składowe zestawu łączone są ze sobą za pomocą zamka szalunkowego. Zmontowany segment dostarcza się na miejsce pracy i rozsuwa na potrzebny wymiar. DEMONTAŻ: Demontaż szalunku szybu windowego odbywa się przy pomocy dźwigu i standardowych zawiesi transportowych. Element rozszalowujący wyposażony jest w ucho transportowe, do którego montowane są zawiesia. Segment wewnętrzny po uprzednim zdemontowaniu ściągów, belek napinających, wsporników i innych elementów łączących ze ścianą, podczepia się do zawiesi i wyjmuje w pionie. Ruch w górę pozwala na zadziałanie mechanizmu zmniejszającego wymiar gabarytowy segmentu i wyluzowanie go dla swobodnego wyjęcia ze strefy roboczej. Powstały luz pomiędzy wymiarem wewnętrznym szybu a wymiarem segmentu wewnętrznego, wynoszący około 5cm, jest w pełni wystarczający do swobodnego wysunięcia segmentu. Raz zmontowany szalunek szybu windowego jest stosowany na wszystkich kondygnacjach realizowanego obiektu. Rozszalowywanie szalunku szybu windowego 20cm Mechanizm rozszalowujący - zmniejszenie wymiaru szalunku o 5cm 15cm I. SZALUNKI ŚCIENNE 11

14 KOZŁY PODPOROWE (do jednostronnego szalowania) Kozły podporowe mają szczególne zastosowanie przy: - wzmacnianiu skarp - wykonywaniu murów oporowych - betonowaniu ścian przy istniejących budynkach - zabezpieczaniu skalistych zboczy Kozły podporowe typu A i B - schemat montażu Na system kozłów podporowych składają się elementy, takie jak: 1. Wsporniki kozłowe Elementy umożliwiające wykonywanie szalunków jednostronnych w przypadku betonowania ścian pionowych usytuowanych przy istniejących budowlach. Wsporniki umożliwiają wykonywanie ścian o wysokości do 4,5m 2 przy parciu świeżego betonu do 100kN/m Zastosowanie dwóch ceowników, jako belki pionowej, umożliwia łatwy montaż płyt szalunkowych ze wspornikiem. Dzięki zastosowaniu stopek gwintowanych położenie szalunku jednostronnego można precyzyjnie dopasować. Ważne jest kotwienie konstrukcji do istniejącej ściany, stropu czy fundamentu. Element kotwiący to pręt spawany do zbrojenia (średnicę oraz długość pręta dobiera się w zależności od sił wywołanych parciem betonu). Schemat szalunku jednostronnego z wykorzystaniem kozłów podporowych typu A i B 12 I. SZALUNKI ŚCIENNE

15 2. Wspornik kątowy Element służący do ustalania położenia płyty szalunkowej względem wspornika kozłowego i uniemożliwiający jej przesunięcie pod ciężarem własnym. 3. Wspornik kątowy szeroki Element służący do ustalania położenia płyty szalunkowej względem wspornika kozłowego przy współpracy belki usztywniającej i uniemożliwiający jej przesunięcie pod ciężarem własnym. 4. Belka spinająca 1,2m i 2,6m Element służy do spinania wsporników kozłowych. Przenosi siłę poziomą od parcia betonu na kotwy. 5. Wspornik kozłowy typu A i B Wsporniki te różnią się wysokością. Wspornik kozłowy typu B wykorzystujemy do betonowania ścian do wysokości 2,9m. Wspornik kozłowy typu A ma zastosowanie przy betonowaniu ścian powyżej 2,9m. Nadstawia się go wtedy na wspornik kozłowy typu B. Wspornik kozłowy typu A nie może pracować samodzielnie i stosowany jest wyłącznie w połączeniu ze wspornikiem kozłowym typu B. Wspornik kozłowy typu B może pracować samodzielnie. Inne elementy szalunków ściennych Inne elementy szalunków ściennych współpracujące z kozłami podporowymi, to: - złącze obrotowe - wspornik kątowy - wspornik kątowy średni - napinacze - nakrętka kołnierzowa - belka usztywniająca - ściąg - rura uniwersalna Należy podkreślić, iż konstrukcja kozłów podporowych wymaga odpowiedniego zakotwienia w podłożu. Kozły podporowe - montaż zestawu I. SZALUNKI ŚCIENNE 13

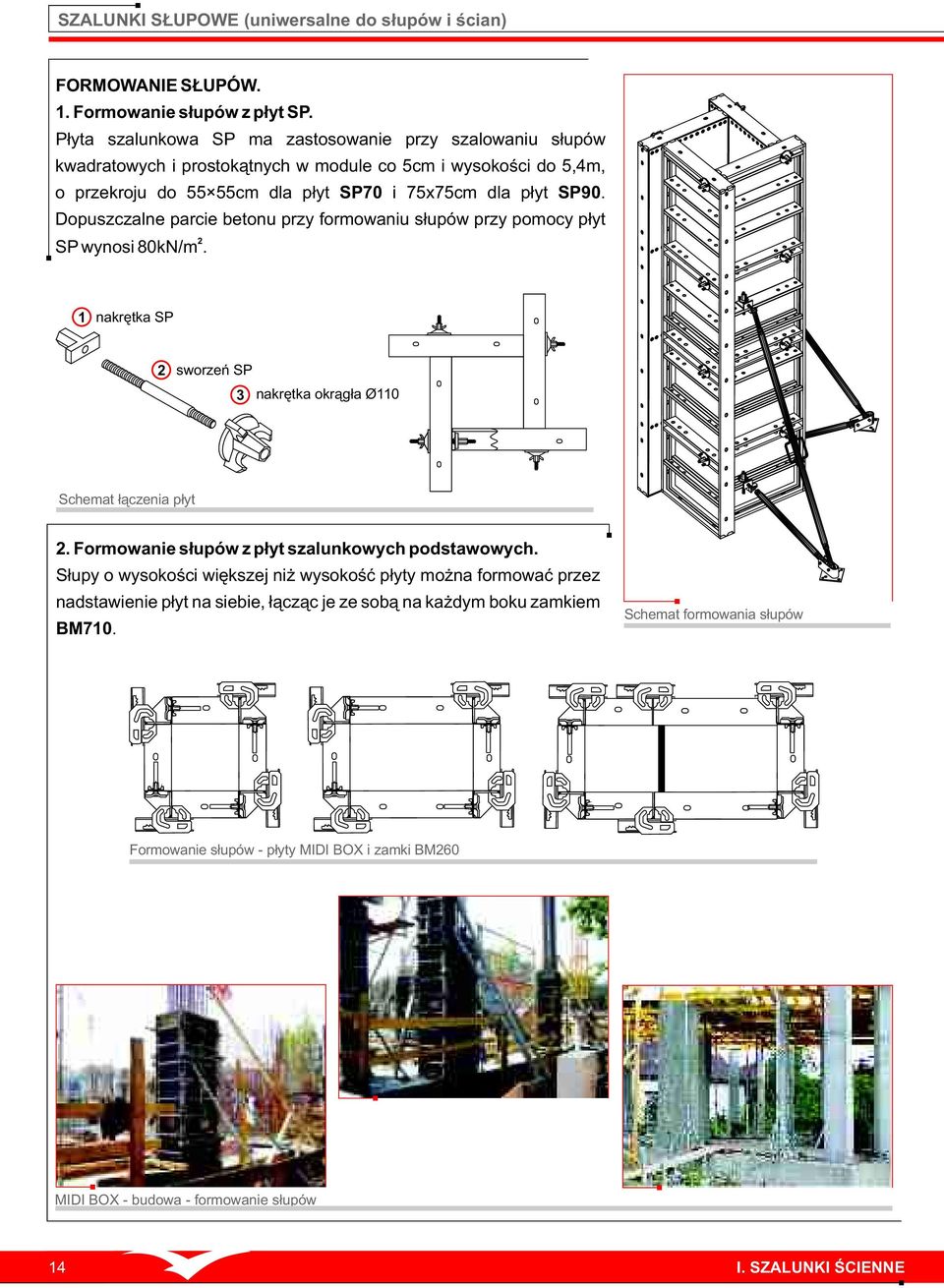

16 SZALUNKI SŁUPOWE (uniwersalne do słupów i ścian) FORMOWANIE SŁUPÓW. 1. Formowanie słupów z płyt SP. Płyta szalunkowa SP ma zastosowanie przy szalowaniu słupów kwadratowych i prostokątnych w module co 5cm i wysokości do 5,4m, o przekroju do 55 55cm dla płyt SP70 i 75x75cm dla płyt SP90. Dopuszczalne parcie betonu przy formowaniu słupów przy pomocy płyt 2 SP wynosi 80kN/m. 1 nakrętka SP 2 sworzeń SP 3 nakrętka okrągła Ø110 Schemat łączenia płyt 2. Formowanie słupów z płyt szalunkowych podstawowych. Słupy o wysokości większej niż wysokość płyty można formować przez nadstawienie płyt na siebie, łącząc je ze sobą na każdym boku zamkiem BM710. Schemat formowania słupów Formowanie słupów - płyty MIDI BOX i zamki BM260 I. SZALUNKI ŚCIENNE MIDI BOX - budowa - formowanie słupów 14 I. SZALUNKI ŚCIENNE

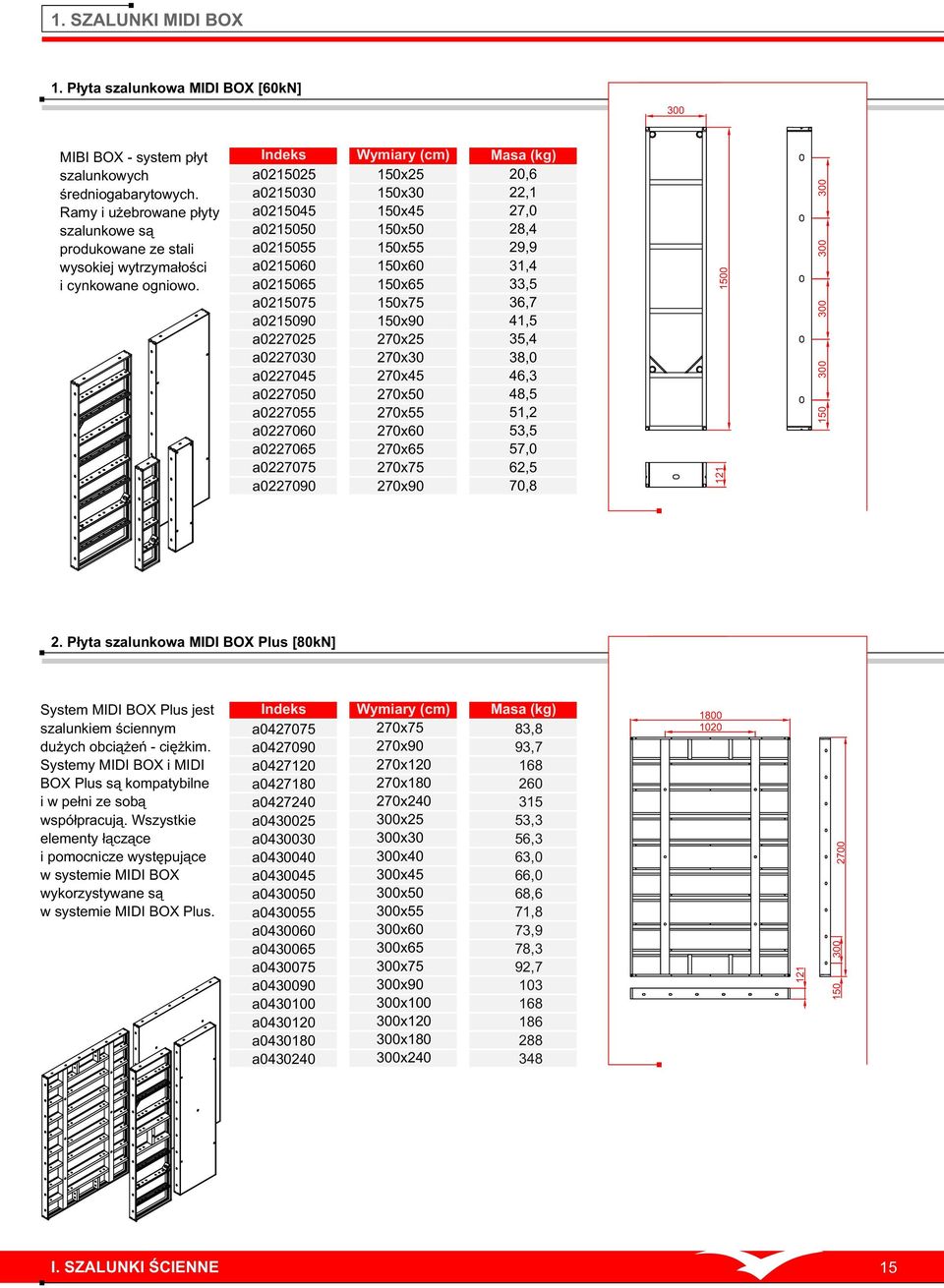

17 1. SZALUNKI MIDI BOX 1. Płyta szalunkowa MIDI BOX [60kN] 300 MIBI BOX - system płyt szalunkowych średniogabarytowych. Ramy i użebrowane płyty szalunkowe są produkowane ze stali wysokiej wytrzymałości i cynkowane ogniowo. a a a a a a a a a a a a a a a a a a x25 150x30 150x45 150x50 150x55 150x60 150x65 150x75 150x90 270x25 270x30 270x45 270x50 270x55 270x60 270x65 270x75 270x90 20,6 22,1 27,0 28,4 29,9 31,4 33,5 36,7 41,5 35,4 38,0 46,3 48,5 51,2 53,5 57,0 62,5 70, Płyta szalunkowa MIDI BOX Plus [80kN] System MIDI BOX Plus jest szalunkiem ściennym dużych obciążeń - ciężkim. Systemy MIDI BOX i MIDI BOX Plus są kompatybilne i w pełni ze sobą współpracują. Wszystkie elementy łączące i pomocnicze występujące w systemie MIDI BOX wykorzystywane są w systemie MIDI BOX Plus. a a a a a a a a a a a a a a a a a a a x75 270x90 270x x x x25 300x30 300x40 300x45 300x50 300x55 300x60 300x65 300x75 300x90 300x x x x240 83,8 93, ,3 56,3 63,0 66,0 68,6 71,8 73,9 78,3 92, I. SZALUNKI ŚCIENNE 15

18 3. Narożnik wewnętrzny Przeznaczony jest do szalowania wewnętrznych o naroży pod kątem 90. a a a x30 270x30 300x30 40,3 70,3 89, Narożnik przegubowy Przeznaczony jest do szalowania wewnętrznych o i zewnętrznych naroży pod dowolnym kątem od 60 do o a a a a a a x15 270x15 300x15 150x30 270x30 300x30 27,5 48,2 53,7 40,9 71,3 93, Narożnik zewnętrzny Przeznaczony jest do szybkiego łączenia płyt szalunkowych w narożach zewnętrznych prostokątnych. a a a x12 270x12 300x12 14,2 25,3 26, I. SZALUNKI ŚCIENNE

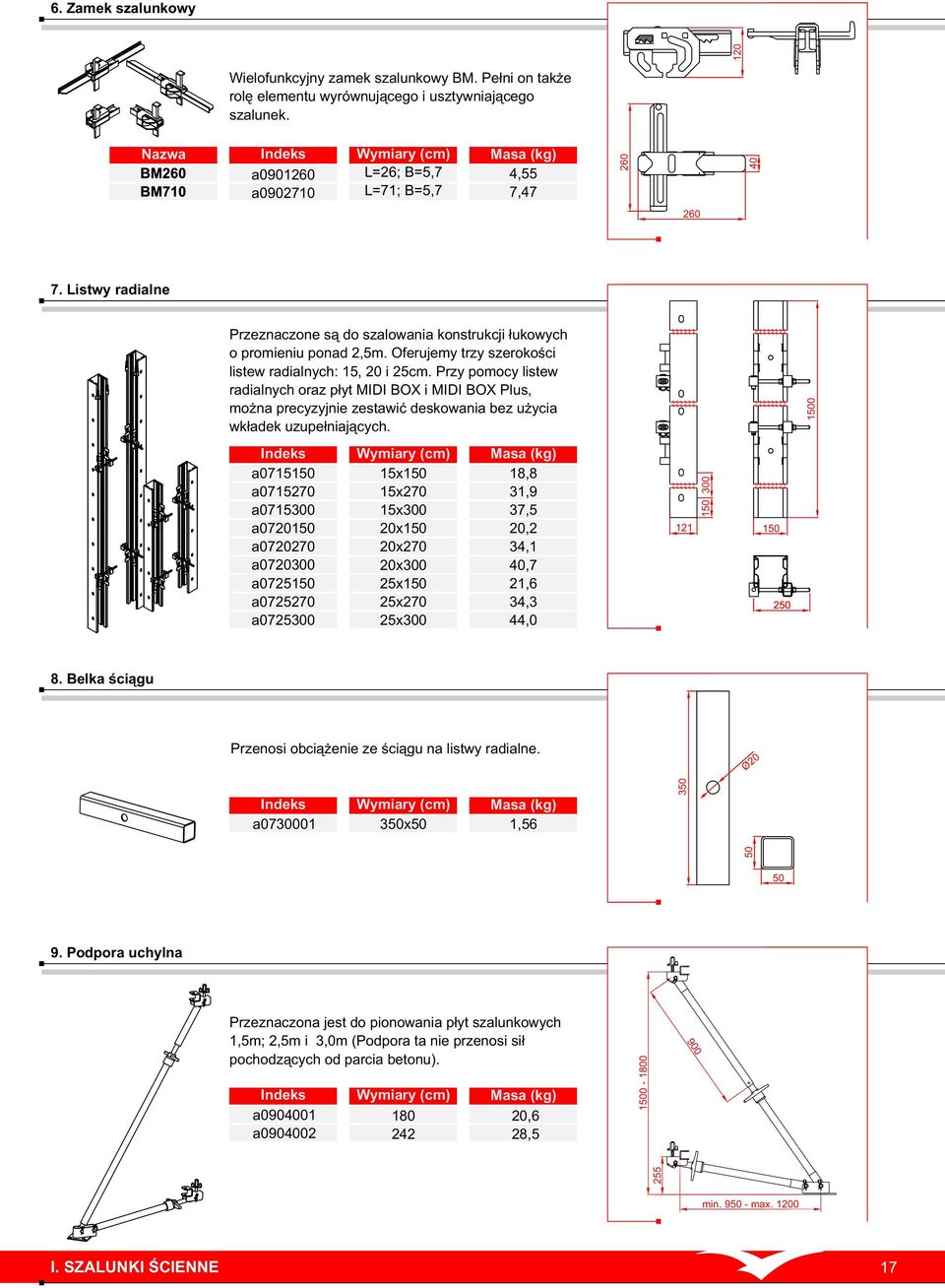

19 6. Zamek szalunkowy 120 Wielofunkcyjny zamek szalunkowy BM. Pełni on także rolę elementu wyrównującego i usztywniającego szalunek. Nazwa a a L=26; B=5,7 L=71; B=5,7 4,55 7, Listwy radialne Przeznaczone są do szalowania konstrukcji łukowych o promieniu ponad 2,5m. Oferujemy trzy szerokości listew radialnych: 15, 20 i 25cm. Przy pomocy listew radialnych oraz płyt MIDI BOX i MIDI BOX Plus, można precyzyjnie zestawić deskowania bez użycia wkładek uzupełniających a a a a a a a a a x150 15x270 15x300 20x150 20x270 20x300 25x150 25x270 25x300 18,8 31,9 37,5 20,2 34,1 40,7 21,6 34,3 44, Belka ściągu Przenosi obciążenie ze ściągu na listwy radialne. Ø20 a x50 1, Podpora uchylna Przeznaczona jest do pionowania płyt szalunkowych 1,5m; 2,5m i 3,0m (Podpora ta nie przenosi sił pochodzących od parcia betonu). a a ,6 28, min max I. SZALUNKI ŚCIENNE 17

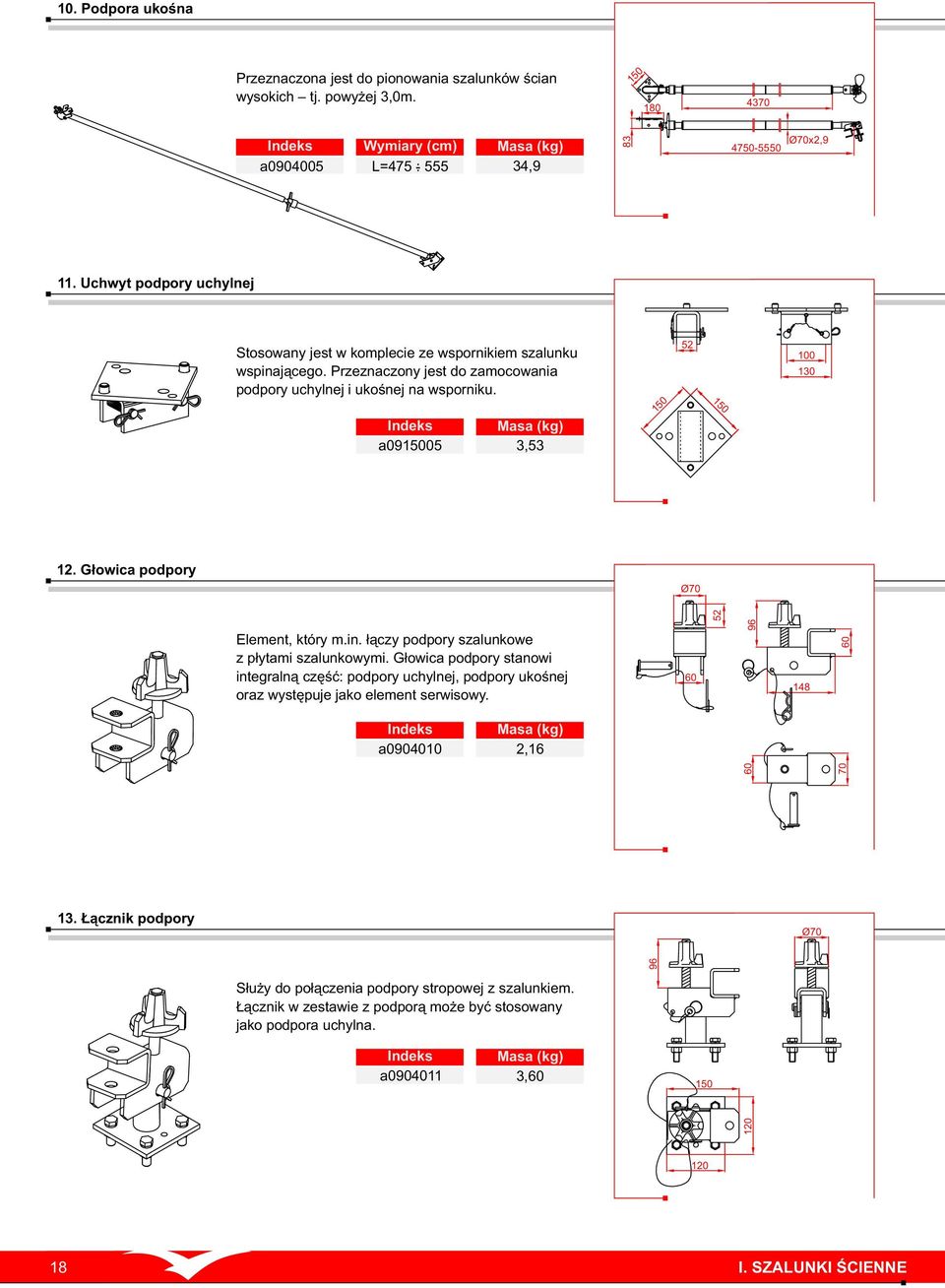

20 10. Podpora ukośna Przeznaczona jest do pionowania szalunków ścian wysokich tj. powyżej 3,0m a L=475 -: , Uchwyt podpory uchylnej Stosowany jest w komplecie ze wspornikiem szalunku wspinającego. Przeznaczony jest do zamocowania podpory uchylnej i ukośnej na wsporniku a , Głowica podpory Ø70 52 Element, który m.in. łączy podpory szalunkowe z płytami szalunkowymi. Głowica podpory stanowi integralną część: podpory uchylnej, podpory ukośnej oraz występuje jako element serwisowy. a , Łącznik podpory Ø70 96 Służy do połączenia podpory stropowej z szalunkiem. Łącznik w zestawie z podporą może być stosowany jako podpora uchylna. a , Ø70x2, I. SZALUNKI ŚCIENNE

21 14. Stopa podpory Służy do ustawienia podpory na podłożu. Stopa podpory w zestawie z podporą stosowana jest jako podpora uchylna. 120 ~141 a ,90 5, Przeciwnakrętka podpory Służy do zablokowania podpory stropowej, która w zestawie ze stopą i łącznikiem podpory pełni funkcję podpory uchylnej po wypionowaniu płyt szalunkowych. a a Wymiary (mm) Ø64 Ø75 0,66 0, Belka usztywniająca Przeznaczona jest do usztywniania połączeń płyt szalunkowych i wkładek uzupełniających z zachowaniem prostoliniowości szalunku. a a L=120 L=260 11,7 24, Rygiel szalunkowy Zapewnia połączenie płyt szalunkowych z wkładkami uzupełniającymi o szerokości powyżej 15cm, z zachowaniem funkcji prostowania i usztywnienia połączenia a L=100 13, I. SZALUNKI ŚCIENNE 19

22 18. Napinacz Dwie sztuki stanowią komplet z belką usztywniającą lub ryglem napinającym. D Ø70 a L=30 0, Wspornik pomostu roboczego Zaczepiany w otworach płyty szalunkowej, stanowi wygodną podstawę do ułożenia pomostów roboczych a L=96 10, Słupek pomostu roboczego Wkładany w otwory wspornika pomostu roboczego. Służy do zamocowania drewnianych poręczy zabezpieczających pracę na pomostach roboczych. Umożliwia łączenie płyt szalunkowych na zewnętrznych krawędziach szalunku a L=108,50 2, Ø Wspornik ścienny Służy do montowania pomostów roboczych na istniejących ścianach i podparcia szalunków wspinających a L=100 H=220 31, I. SZALUNKI ŚCIENNE

23 22. Wspornik szalunku wspinającego 1522 Przeznaczony jest do podparcia szalunku wspinającego. a L=160 H=180 40, Wspornik pomostu pomocniczego Stosowany razem ze wspornikiem szalunku wspinającego. Służy do demontażu zaczepu wspornika. a L=101 H=280 27, Zaczep wspornika Stosowany razem ze wspornikiem szalunku wspinającego. Służy do zamocowania wspornika na ścianie a , Wkładki uzupełniające drewniane Przeznaczone są do kompensowania wymiarów szalunku o wielokrotność 5cm. Ø a x12x5 5,10 a x12x5 9, I. SZALUNKI ŚCIENNE 21

24 26. Wkładki uzupełniające stalowe Ø22 Wkładki stalowe tak jak i drewniane przeznaczone są do kompensowania wymiarów szalunku o wielokrotność 5cm. a a x12x5 270x12x5 10,5 15, ,5 27. Wkładki uzupełniające regulowane Przeznaczone są do płynnej kompensacji długości szalunku w granicach od 7cm do 30cm. a a a x150 36x270 36x300 29,0 49,3 54, Schemat - montaż pomostów roboczych 22 I. SZALUNKI ŚCIENNE

25 2. SZALUNKI SŁUPOWE (uniwersalne do słupów i ścian) 28. Płyta szalunkowa SP Oprócz podstawowej funkcji płyty szalunkowej, dodatkowo umożliwia szalowanie słupów kwadratowych i prostokątnych w module co 5cm oraz do wysokości 5,4m o przekroju do 55 55cm dla płyt SP70 i 75x75cm dla płyt SP90. a a a a a a x70 150x90 270x70 270x90 300x70 300x90 39,4 49,3 64, , Sworzeń SP W komplecie z nakrętką SP służy do łączenia płyt szalunkowych SP. 295 D 15 a Ø15x295 0, Nakrętka specjalna SP W komplecie ze sworzniem SP służy do łączenia płyt szalunkowych SP. 80 a x80x65 0, Ściąg szalunkowy Z gwintem DYWIDAG walcowanym na gorąco, czarny lub ocynkowany; możliwe jest wykonanie ściągów o długościach zgodnych z życzeniem klienta, nie dłuższych jednak niż 600cm. a a a a a a a a a x75 15x100 15x120 15x130 15x150 15x175 15x200 15x250 12x300 1,08 1,43 1,72 1,87 2,10 2,50 2,86 3,58 4,30 75, 100, 120, 130, 150, 175, 200, 250 D 15 I. SZALUNKI ŚCIENNE 23

26 32. Zaczep krawędziowy Umożliwia łączenie płyt szalunkowych za ich zewnętrzne krawędzie a L=12 0, Nakrętka kołnierzowa Element podstawowy, we współpracy ze ściągiem szalunkowym DYWIDAG, służy do łączenia elementów MIDI BOX. Dopuszczalne obciążenie wynosi 90kN. Wymiary (mm) a a Ø70 Ø110 0,40 0,80 Ø70 58 D Nakrętka kwadratowa z gniazdem kulistym Samonastawialna w granicach do 15. Dopuszczalne obciążenie - 90kN. Współpracuje ze ściągiem szalunkowym. 120 a x12 1, Ściąg centrujący Ściąg z gwintem DYWIDAG walcowanym na gorąco, ocynkowanym służy do połączenia narożnika przegubowego o szerokości 15cm z płytą szalunkową. Może być stosowany do łączenia płyt szalunkowych przez otwory owalne w ich krawędziach bocznych a a L=200 L=120 0,88 0, Nakrętka centrująca Stanowi komplet ze ściągiem centrującym. Ø100 a Wymiary (mm) Ø100 0, I. SZALUNKI ŚCIENNE

27 37. Rurka dystansowa PCV D15 Ø26 mm Rurka o średnicy zewnętrznej Ø26mm i wewnętrznej Ø22mm; oferowana w odcinkach o długości 2,8m; możliwość docinania między stronami szalunku, na budowie na żądaną długość. Pełni rolę rozpórki" umożliwia wyjęcie ściągu po zabetonowaniu ściany. Ø26 Ø22 do 2800 a Wymiary (mm) Ø26 0,20kg/m.b. 38. Stożek uszczelniający PCV D15 Zabezpiecza ściąg przed zabetonowaniem przy płaszczyźnie płyty szalunkowej. Ø22 a Wymiary (mm) Ø22 0, Dystans Clinch Pozwala na odpowiednie usytuowanie prętów w strukturze betonu. a a a Wymiary (mm) 10x12 30x12 35x12 0,01 0,01 0, Złączka wodoszczelna Wykorzystywana przy betonowaniu szczelnych zbiorników, basenów itp.; element nieodzyskiwalny (pozostaje w zabetonowanej ścianie). Ø110 Wymiary (mm) a Ø110 0, Zaślepka Służy do zamknięcia wolnych (niewykorzystanych) otworów w płytach szalunkowych. Zaślepki są zróżnicowane ze względu na ich zastosowanie do odpowiednich otworów Ø24 Przeznaczenie płyty MIDI BOX płyty MIDI BOX Plus płyty SP otwory owalne a a a a Wymiary (mm) Ø24x39-14 Ø29x44-15 Ø25x28-15 Ø20x ,01 0,01 0,01 0,01 Ø39 I. SZALUNKI ŚCIENNE 25

28 42. Zaczep do transportu poziomego 72 Służy do transportu płyt szalunkowych w ułożeniu poziomym na placu budowy. Wykonany jest z litego kawałka metalu 148 Wymiary (mm) a x16 0, Hak transportowy Atestowany przez UDT; służy do transportowania dźwigiem płyt szalunkowych połączonych w zespoły do 2 30m. Maksymalny dopuszczalny udźwig -1000kg. 375 a L=43 9, Zawiesie transportowe 136 Stosowane do transportu płyt pojedynczych lub połączonych w zespoły szalunkowe. Maksymalny udźwig - 800kg. 179,5 112 a L=15 5, Haki transportowe - zastosowanie 1 2 Zawiesie transportowe - przykład montażu 26 I. SZALUNKI ŚCIENNE

29 3. SZALUNEK SZYBU WINDOWEGO 45. Element rozszalowujący Element rozszalowujący współpracuje z systemem szalunków ściennych MIDI BOX i MIDI BOX Plus. Umożliwia on demontaż całej sekcji wewnętrznej szalunku bez potrzeby demontażu zestawu na elementy pierwsze a a a x150 20x270 20x300 67, Przykład ustawienia pełnego zestawu szalunku szybu windowego. 25 beton szczelina element rozszalowujący 25 - pozycja zsunięta Moment demontażu szalunku po wyschnięciu betonu I. SZALUNKI ŚCIENNE 27

30 4. KOZŁY PODPOROWE (do jednostronnego szalowania) 46. Wspornik kozłowy typu A Element o wysokości 1,6m współpracuje ze wspornikiem kozłowym typu B (a ) umożliwiając podparcie szalunków jednostronnych do wysokości 4,5m przy parciu świeżego betonu 2 100kN/m. a L=56; H=160 48, Wspornik kozłowy typu B 560 Element o wysokości 2,9m używany do podpierania szalunków jednostronnych, wykorzystywanych do betonowania ścian usytuowanych przy istniejących budynkach, skałach itp. Konstrukcja wymaga odpowiedniego zakotwienia w podłożu. Przy wysokościach szalunku powyżej 2,9m współpracuje ze wspornikiem kozłowym typu A (a ) a L=220; H= Belka spinająca Element służący do spinania wsporników kozłowych. Przenosi siłę poziomą od parcia betonu na kotwy. a a L=120 L=260 27,4 57, Wspornik kątowy Element służący do ustalania położenia płyty szalunkowej względem wspornika kozłowego i uniemożliwiający jej przesunięcie pod ciężarem własnym. 110 a , Wspornik kątowy szeroki Element służący do ustalania położenia płyty szalunkowej względem wspornika kozłowego przy współpracy belki usztywniającej i uniemożliwiający jej przesunięcie pod ciężarem własnym. 140 a , I. SZALUNKI ŚCIENNE 28

31 Realizacja budynku w technologii ALTRAD-Mostostal

32 II. SZALUNKI STROPOWE - WPROWADZENIE Nośność dopuszczalna podpory dla danej wysokości podpory w kn dla współczynnika bezpieczeństwa Yk=1,5 Waga (kg) Wysokość robocza podpory 5,50 5,40 5,30 5,20 5,10 5,00 4,90 4,80 4,70 4,60 4,50 4,40 4,30 4,20 4,10 4,00 3,90 3,80 3,70 3,60 3,50 3,40 3,30 3,20 3,10 3,00 2,90 2,80 2,70 2,60 2,50 2,40 2,35 2,30 2,20 2,10 2,00 1,90 1,80 1,75 1,70 1,60 1,50 Klasa B Klasa C Klasa D Klasa D/B 16,95 a ,65 a ,5 a ,9 a ,1 a ,0 a ,4 a ,8 a ,1 a Waga (kg) Wysokość robocza podpory 16,0 a ,0 a ,7 18,7 19,9 21,1 22,5 24,0 25,7 27,6 29,7 23,2 24,4 25,7 27,1 28,6 20,6 21,6 22,6 23,7 24,8 26,1 27,4 28,9 18,5 19,3 20,1 21,0 21,9 22,9 23,9 25,1 26,3 27,6 29,0 16,8 17,5 18,2 18,9 19,6 20,4 21,2 22,1 23,1 24,1 25,2 26,3 27,6 28,9 5,50 5,40 5,30 5,20 5,10 5,00 4,90 4,80 4,70 4,60 4,50 4,40 4,30 4,20 4,10 4,00 3,90 3,80 3,70 3,60 3,50 3,40 3,30 3,20 3,10 3,00 2,90 2,80 2,70 2,60 2,50 2,40 2,35 2,30 2,20 2,10 2,00 1,90 1,80 1,75 1,70 1,60 1,50 20,8 21,4 21,8 22,0 22,4 22,7 24,8 27,2 20,4 20,8 21,0 21,4 21,8 22,0 22,2 22,3 22,4 24,3 26,5 28,9 Tabela nośności podpór dla szalunku stropowego 30 II. SZALUNKI STROPOWE

33 2. SZALUNKI STROPOWE - CHARAKTERYSTYKA Systemy szalunkowe stropowe oferowane przez ALTRAD MOSTOSTAL obejmują: - podpory, dźwigary i sklejkę do montażu stropu tradycyjnego; - płyty systemowe ALUstrop; - wieże podporowe. Charakteryzują się one nowoczesnością, bezpieczeństwem użytkowania, szybkością montażu oraz konkurencyjną ceną. Szalunki stropowe, jak również ich elementy dodatkowe, spełniają najostrzejsze normy krajowe oraz wymogi europejskie, prezentując najwyższą europejską jakość. Spółka posiada stałą kontrolę jakości na każdym etapie produkcji, wdrożone procedury ISO 9001, dopuszczenie spawalnicze SLV na wyroby stalowe i aluminiowe oraz certyfikaty bezpieczeństwa wydane przez Instytut Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Podpory stropowe ZALETY SYSTEMU: Dokładność i łatwość wykonania są zagwarantowane przez: - jeden schemat montażu (dla stropu do 30cm grubości) - prosty mechanizm zwalniający rozszalowujący podpory stropowej - trwałe elementy wykonane z wysokogatunkowych materiałów - gładkość uzyskanych powierzchni niewymagających tynkowania - wysoka nośność Szalunki stropowe - budowa II. SZALUNKI STROPOWE 31

34 STROP TRADYCYJNY: Jego podstawowe elementy to podpory stalowe oraz dźwigary drewniane. Podpory można regulować w zakresie wysokości od 1482mm do 5500mm. Dźwigary oferujemy w długościach od 1800mm do 5900mm. Podpory stropowe wykonane są z antykorozyjnych rur stalowych cynkowanych ogniowo, takie zabezpieczenie antykorozyjne gwarantuje dużą odporność podpór na działanie czynników atmosferycznych. Trwałość dźwigarów drewnianych jest zapewniona poprzez impregnację (są one produkowane przez wiodących światowych producentów). System szalunków stropowych to: - łatwy montaż; Zastosowanie podpór - klatka schodowa - bezpieczeństwo pracy; - niska czasochłonność; - wielokrotne użycie zestawu szalunkowego; - ekonomiczne rozwiązania. Wszystko to buduje zysk w PAŃSTWA firmie. Zastosowanie szalunku stropowego na budowie Ważnym elementem stropu tradycyjnego są głowice i dźwigary: rozstaw widełek głowicy umożliwia bezpieczne o włożenie jednego dźwigarka, a po obróceniu głowicy o 90 dwóch dźwigarów. System ten pozwala na łączenie dźwigarów w dowolną długość bez konieczności stosowania dodatkowych podpór. Głowica montowana jest na podporze poprzez wsunięcie trzpienia głowicy w wierzchołek podpory. Dźwigary na głowicy krzyżowej Dźwigary na głowicy krzyżowej - schemat 32 II. SZALUNKI STROPOWE

35 Dźwigar szalunkowy drewniany jest klejony specjalnymi żywicami do połączeń konstrukcyjnych, które są zatwierdzone przez Instytut Klejarstwa Nordisk Limtrenemnd w Norwegii oraz German Forschungs und Materialprüfungsanstalt Baden Württemberg. Całość impregnowana jest preparatem z gwarancją skuteczności w warunkach zewnętrznych min. 5 lat, a wewnętrzych min. 20 lat. Szalunki - budowa Dźwigar szalunkowy drewniany Nowatorskie rozwiązanie w postaci G-haka, w oferowanych podporach umożliwia szybkie rozszalowanie stropu poprzez łatwe zmniejszenie wysokości podpory o 3mm i sprawny demontaż. Przy rozszalowaniu jednym uderzeniem młotka, lub przekręceniem dostępnym prętem lub ściągiem, przekręcamy G-hak do góry. Następuje obniżenie trzpienia podpory i zniesienie nacisku wykonanego stropu. Dopiero po tym można lekko obniżyć trzepień podpory L-hakiem. o Jeden obrót nakrętki o 360 powoduje obniżenie lub podniesienie szalunku o 1cm. Podpory stropowe pozwalają na błyskawiczne ustawienie nie tylko stropów poziomych, ale także wszystkich powierzchni zaprojektowanych ze spadkami w różnych kierunkach. Kolejność postępowania przy odciążaniu podpory przy użyciu G-haka G-hak W praktyce podpory można stosować na budowie nie tylko w systemie szalunkowym, ale również są one niezastąpione przy wyparciach: nadproży, belek, podciągów, balkonów, stropów TERIVA, ACKERMAN, itp. Podpory stropowe są podstawowym elementem tradycyjnego systemu szalunku stropowego i ALUstropu. Podpory posiadają duży zakres regulacji wysuwu wysokości podpory. Regulacja odbywa się dwuetapowo: a. skokowo co 10cm, przez nałożenie G-haka na żądanej wysokości w trzpieniu podpory; b. regulacja dokładna w zakresie 10cm, przez pokręcenie nakrętką na trzpieniu podpory można precyzyjnie, co do milimetra, zniwelować powierzchnię stropu. Zastosowanie podpór na budowie II. SZALUNKI STROPOWE 33

36 Trójnóg do podpór to kolejny element wspólny dla systemu szalunku stropu tradycyjnego i ALUstropu. Służy on jako zabezpieczenie przed przewróceniem się podpory w trakcie jej ustawiania. Przy czym podpora i trójnóg są elementami niezależnymi. Po zamontowaniu jednej podpory trójnóg można przestawić do następnej podpory. Każdą nogę trójnogu można ustawić pod dowolnym kątem, co ułatwia i umożliwia pracę z trójnogiem nawet w ciasnych pomieszczeniach, przy ścianach, narożach, itp. Zastosowanie trójnogu - schemat Wykorzystanie podpór i trójnogów na budowie Podpora montowana jest do trójnogu za pomocą specjalnego zamka przesuwnego, co umożliwia błyskawiczne zespolenie lub rozłączenie elementów bez konieczności skręcania. Zalecane jest ustawienie trójnogów przynajmniej w stosunku 1:3 do ilości podpór. Ważnym i niezbędnym z punktu widzenia BHP elementem w systemie szalunkowym są słupki: poręczy, poręczy narożny oraz poręczy uniwersalny. Służą one do wykonania obarierowania ochronnego na czas budowy. W komplecie z zastosowanymi słupkami stosuje się deski, umiejscowione w gniazdach tychże słupków, które służą za poręcze ochronne. W zależności od potrzeb, konstrukcja słupka pozwala na mocowanie go na krawędzi stropu lub na konstrukcji szalunku stropowego. W ofercie posiadamy trzy różne wzory słupków, które pozwalają na dobór optymalnej, wymaganej przez klienta ilości słupków. Słupki - trzy rodzaje 34 II. SZALUNKI STROPOWE

37 140 ALUSTROP - aluminiowy szalunek stropowy Podstawowym elementem konstrukcji szalunku ALUstrop jest płyta alusklejkowa o zróżnicowanych wymiarach. Gwarancją dopasowania zestawu do każdego stropu jest szeroka gama wymiarów uzupełniona rozsuwnymi płytami szalunkowymi. Powstające odstępy można wypełnić płytami rozsuwanymi, dźwigarami wyrównawczymi i poprzecznymi oraz krawędziakami. Płyty można podpierać podporami budowlanymi wyposażonymi w głowice wsporcze. Maksymalna grubość stropu to 50cm. Dźwigary podłużne i poprzeczne, jako element składowy systemu ALUstrop służą do szalowania miejsc, w których występują słupy żelbetowe konstrukcji budynków. Nowatorski kształt profili obramowania w strefie montażu sklejki, ułatwia utrzymanie silikonu wypełniającego szczelinę pomiędzy profilem a sklejką. Konstrukcja profili obramowania umożliwia odprowadzenie wyciekającego mleczka betonowego ze strefy połączenia płyt bez zabrudzenia powierzchni bocznych profili. ALUstrop to: A L U S T R O P 2 atrakcyjność kosztowa (ekonomiczność przy stropach powyżej 100m ); lekkość konstrukcji; ułatwiony transport i przechowywanie (dzięki lekkości konstrukcji); 2 2 sprawny montaż i demontaż ok. 0,2 h/m ; dla porównania strop tradycyjny ok. 0,55h/m ; trwałość elementów (wykonane są z odpornych na czynniki atmosferyczne materiałów); rotacyjność sprzętu podczas budowy; odpowiednia gładkość uzyskanej powierzchni; przyjemność szalowania i rozszalowywania. ALUstrop na budowie Montaż płyty ALUstrop Płyty szalunkowe aluminiowe wsparte na podporach Dopełniającym elementem systemu ALUstrop jest płyta szalunkowa rozsuwana, która w odróżnieniu od zwykłej aluminiowej płyty szalunkowej wyróżnia się tym, iż jej szerokość można regulować w zakresie od 55cm do 90cm (wymiar informacyjny) II. SZALUNKI STROPOWE 35

38 WIEŻA PODPOROWA S10 do przenoszenia obciążeń pionowych Konstrukcja wieży składa się z ram stalowych o rozstawie podpór 1,0 x 1,0m i wysokości stopniowanej co 0,5m. Bezstopniowo wysokość wieży do żądanych potrzeb dostosowuje się poprzez zmianę wielkości wysunięcia podstawek i głowic regulowanych. o Sztywność wieży w obu prostopadłych kierunkach zapewnia zasada obracania ram podstawowych o 90 podczas montażu wieży oraz stężenia pionowe usztywniające kolejne ramy. Należy podkreślić, że stężenia scalają konstrukcję w nierozłączną całość, co jest szczególnie ważne dla potrzeb transportu pionowego wieży dźwigami budowlanymi. Wieża podporowa ma zastosowanie przy: - wykonywaniu szalunków monolitycznych konstrukcji budowlanych; - podtrzymywaniu prefabrykatów konstrukcji budowlanych; - wykonywaniu konstrukcji podporowych dla platform roboczych; - wykonywaniu pomostów zabezpieczających. Wszystkie elementy składowe wieży podporowej S10 są ocynkowane. Dla wieży Wysokość ustawienia [m] Dopuszczalne obciążenie na każdy stojak [kn] Bez obciążenia wiatrem Z obciążeniem wiatrem nie zamocowanej u góry zamocowanej u góry 5,50 52,0 43,0 7,50 5,50 7,50 12,50 0 Tabela nośności wieży S10 51,6 53,0 53,0 52,4 50,4 41,0 52,4 51,0 48,0 wymagana konsultacja z producentem Wieża S10 - wykonanie szalunku monolitycznej konstrukcji budowlanej Wieża podporowa S10 - schemat 36

39 3. ELEMENTY BAZOWE STROPU TRADYCYJNEGO I ALUSTROPU 51. Podpora stropowa (B, C, D) Podpory wykonane są z rur stalowych zabezpieczonych cynkowaniem ogniowym. a B a C a C a C a C a D a D a D a D a D/B a D/B Klasa klasa B klasa C klasa C klasa C klasa C klasa D klasa D klasa D klasa D klasa D/B klasa D/B 16,9 22,6 30,5 32,9 36,1 17,0 23,0 24,0 36,0 15,6 17, Trójnóg do podpór Służy jako zabezpieczenie przed przewracaniem podpór w trakcie szalowania a ,40 Schemat montażu podpory w trójnóg II. SZALUNKI STROPOWE 37

40 4. SYSTEM STROPU TRADYCYJNEGO 53. Dźwigar szalunkowy drewniany pełnościenny dźwigar o niezmiennej formie - dopuszczalny moment zginający - 5,0kNm - dopuszczalna siła trąca - 11,0kN - środnik wykonany z trójwarstwowej płyty klejonej a a a a a a a a a a a a a ,16 9,01 9,83 11,7 11,9 12,7 13,9 15,8 17,2 18,7 21,6 25,2 28,3 54. Sklejka szalunkowa Sklejka o grubości 21mm obustronnie gładka, wodoodporna, zabezpieczona powłoką żywiczną okuwane a a a a a a Wymiary (mm) 21x1550x x1250x x1500x x500x x500x x500x ,7 46,5 61,2 11,1 14,7 13, L Głowica krzyżowa Ø14 Służy do podparcia szalunku stropowego. Rozstaw widełek głowicy umożliwia ułożenie jednego dźwigara, o po obróceniu głowicy o 90 - dwóch dźwigarów a x14 2,61 Ø Głowica pośrednia o 15 40,5 42 Służy jako podpora pośrednia dźwigarów. Umożliwia szybkie uzyskanie żądanej rozstawy podpór stropowych a x10,4 0,86 Ø70 38 II. SZALUNKI STROPOWE

41 57. Zacisk belkowy Ma zastosowanie przy precyzyjnym szalowaniu podciągów, belek, nadproży, itp. Posiada regulację przesuwu poziomego, co daje możliwość łatwego i szybkiego ustawiania szalunku w linii prostej lub żądanym kształcie a x53 5, Słupek poręczy 65 Wszystkie rodzaje słupków zabezpieczają pracę podczas szalowania. Maksymalny rozstaw słupków wynosi 2m Nazwa Słupek poręczy Słupek poręczy narożny Słupek uniwersalny a a a ,98 7,70 8, Wspornik wieńcowy 90 Ma idealne zastosowanie przy ustawianiu szalunków skrajnych krawędzi stropów na istniejących ścianach lub podciągach a , II. SZALUNKI STROPOWE 39

42 5. ALUSTROP 60. Płyta szalunkowa aluminiowa Ramy płyty szalunkowej wykonane są z aluminium, wypełnione sklejką wodoodporną a a a a a a a a a x45 90x60 90x75 90x90 180x45 180x60 180x75 180x90 180x180 8,22 9,70 11,2 12,7 15,2 17,8 20,4 23,0 54, Płyta szalunkowa stropowa rozsuwna aluminiowa Szerokość płyty można regulować w zakresie od 55 do 90cm. a x180 30,5 62. Dźwigar poprzeczny Mocowany jest poprzecznie do dźwigarów wyrównawczych. a , Dźwigar wyrównawczy stalowy (wymiar informacyjny) Jest to dźwigar stalowy z wbudowaną drewnianą listwą. Układa się go w miejscach uzupełnienia płyt. A a a ,75 11, II. SZALUNKI STROPOWE

43 64. Głowica wsporcza stalowa 140 Umieszczona w podporze służy jako podparcie dla płyt szalunkowych stropowych aluminiowych. 65. Głowica wsporcza narożna a , Ø38 Pozwala na bardzo szczelne dopasowanie płyt szalunkowych do ścian ,5 a , Ø Głowica gniazdo słupka stalowego Służy do zamocowania słupków pomostu roboczego. 150 a , Ø Nadstawka dystansowa głowicy stalowej 85 Mocowana jest na głowicach i służy do układania kantówek uzupełniających szalunek. a , Uchwyt krawężnika stalowego Nakładany na słupek pomostu roboczego w celu przytrzymania krawężnika. 60 Ø48,3 167 a ,40 68 Ø12 II. SZALUNKI STROPOWE 41

44 6. WIEŻA PODPOROWA S Rama podstawy Montowana jest na górze i dole wieży, usztywnia konstrukcję w poziomie. a , Rama podstawowa Usztywnia ona konstrukcję w poziomie. Na 1m wysokości montuje się 4 ramy podstawowe. a , Stężenie pionowe Usztywnia boki wieży oraz scala ramy podczas transportu dźwigiem a a ,50 Ø Podstawka regulowana Rd 38x8 Służy do wyrównania uskoków podłoża. Zakres regulacji 400mm. e , II. SZALUNKI STROPOWE

45 73. Głowica gwintowana krzyżowa Służy do podparcia szalunku stropowego. Zakres regulacji 350mm. 600 e , Zabezpieczenie transportowe 60 Zabezpiecza podstawę i głowicę przed wysunięciem z ram. 154 R8 64 R8 a ,10 87 R Rd 38x Złącze normalne Ø48,3 Łączy rury Ø=48,3 pod kątem prostym. e , ,6 42 Ø48,3 76. Złącze obrotowe 74 Łączy rury Ø=48,3 pod dowolnym kątem. e , Rura uniwersalna _ Służy do usztywnienia wież (L = 1 : 6 mb). e e e e e e ,56 7,12 10,7 14,2 17,8 21,4 L Ø48,3x3,2 II. SZALUNKI STROPOWE 43

46 III. AKCESORIA 78. Paleta moduł Idealna do ekonomicznego składowania i transportu elementów szalunku. Przystosowana do transportu wózkiem widłowym i dźwigiem. e x88 40, Kosz moduł 560 Występuje w komplecie z paletą moduł i służy do składowania drobnych elementów. Może być stosowany jako element dodatkowy lub uzupełniający do palety modułu. 590 a e x , Paleta osiatkowana Idealna do transportu elementów szalunku. Przystosowana do transportu wózkiem widłowym i dźwigiem. e x88 69, Płyn antyadhezyjny Olejowy środek antyadhezyjny służy do smarowania płyt szalunkowych od wewnętrznej strony szalunku, co zabezpiecza je przed przywieraniem betonu. a III. AKCESORIA

47 System Budowa szalunków Media-Markt ALTRAD-Mostostal w Warszawie - budowa

48 IV. WIEŻA PODPOROWA ROTAX W ofercie ALTRAD-Mostostal obok wieży podporowej S10 znajdują się także wieże zbudowane z elementów rusztowań ROTAX. DWA SYSTEMY, WIELE MOŻLIWOŚCI. 1. Konstrukcja wież podporowych S10 składa się z ram stalowych o rozstawie podpór 1,0x1,0m i wysokości stopniowej 0,5m. 2. Wieże podporowe na bazie rusztowań ROTAX można składać z elementów stalowych o rozstawie podpór już od 0,73x0,73m (inne rozstawy można uzyskać w zależności od długości rygli systemowych) i wysokości stopniowanej 0,5m. 3. Zaletą wież podporowych S10 w porównaniu z wieżami na bazie ROTAX jest ich szybszy montaż. 4. Dla konstrukcji wieży ROTAX istnieje możliwość systemowego łączenia dowolnej ilości wież ze sobą. W przypadku wież S10 do złączenia kilku wież trzeba użyć rur uniwersalnych i złączy krzyżowych. 5. Konstrukcja wieży ROTAX umożliwia montaż wsporników stalowych (0,36m; 0,73m; 1,09m), które służą jako pomosty robocze. Połączenie realizowane jest dzięki węzłom systemowym. Platforma rewizyjna - przykład zastosowania wieży ROTAX i klatki schodowej 46 IV. WIEŻA PODPOROWA ROTAX

49 V. KLATKI SCHODOWE (ROTAX, FASADOWA) Uzupełnienie oferty ALTRAD-Mostostal stanowią super ekonomiczne i usprawniające prace budowlane i wykończeniowe budynków zewnętrzne klatki schodowe. Klatki schodowe ROTAX Klatki schodowe na bazie rusztowań typu ROTAX i Mostostal PLUS stosuje się w celu komunikacji pomiędzy kondygnacjami budynku. Realizowane mogą być jako jednobiegowe lub dwubiegowe. Klatki schodowe mogą pełnić funkcję pionów komunikacyjnych montowanych do elewacji rusztowania bądź jako samodzielne konstrukcje kotwione w odpowiedni sposób do istniejących obiektów V. KLATKI SCHODOWE (ROTAX, FASADOWE) 47

50 Klatki schodowe Mostostal PLUS Wybór odpowiedniego typu rusztowań do budowy klatki schodowej ma znaczenie w przypadku łączenia ich z istniejącą fasadą rusztowania i jego rodzajem. W obu typach klatek schodowych wyróżnić można elementy wspólne: schody, poręcze wewnętrzne. Standardowo zewnętrzną klatkę schodową montuje się w polu 3,07m lub 2,57m. Prezentowane konstrukcje mają zastosowanie w przypadku konieczności dotarcia na odpowiedni poziom budynku, gdzie wykonywane są prace związane z montażem szalunków lub betonowaniem IV. WIEŻA PODPOROWA ROTAX
