1 Katalog produktów 2016 Budownictwo program podstawowy

2 spis treści Prawidłowy dobór wkrętów w trzech krokach! 7 Powłoka PREMIUM 540 h / SUPER PREMIUM 1000 h 9 Oznaczenia produktowe wkrętów Baltic Fasteners 10 Zasady prawidłowego montażu 10 Wkręty do montażu płyt włókno-cementowych 13 Wybrane nowe rozwiązania 14 Wkręty do montażu płyt włókno-cementowych zasady działania 17 MFC8-SP z podkładką E25 18 MFC0-SP z podkładką E25 20 Wkręty do montażu płyt warstwowych 23 Wybrane nowe rozwiązania 24 Podstawowy dobór wkrętów do płyt warstwowych 29 Przegląd zamocowań do płyt warstwowych 30 Plany mocowania dla wkrętów do montażu płyt warstwowych 31 MC2S-P 7,0/6,3xL z podkładką A19 32 M20S-P 6,3/5,5xL z podkładką A19 36 M12S-SP 6,3/5,5xL z podkładką E19 38 M12S-P 6,3/5,5xL z podkładką A19 40 M6S-SP 6,3/5,5xL z podkładką E19 42 M6S-P 6,3/5,5xL z podkładką A19 44 MSW WxA 46 MSD LxWxT 48 Łączniki do mocowania dachów płaskich 53 Podstawowy dobór łączników do mocowania dachów płaskich 55 Zamocowania do dachów płaskich z aprobatą FM 56 Plany mocowania dla łączników do dachów płaskich 57 TLK-45xL 58 TRP-45xL 60 -EF- N 62 EDS-S 4,8xL 64 EDS-B 4,8xL 68 EDS-SRB 4,8xL 72 EFHD 6,3xL 76 EDS-H 5,0xL 79 GBS 6,0xL 83 GBS A2 6,0xL 86 ISPC 50xL 89 Wkręty do montażu blach stalowych 91 Wybrane nowe rozwiązania 92 Podstawowy dobór wkrętów do montażu blach stalowych 97 Przegląd zamocowań do blach stalowych 98 Plany mocowania dla wkrętów do montażu blach stalowych 99 M0PH-P 4,8x20 z podkładką A M0 4,8x20 z podkładką V M0 4,8x20 bez podkładki 104 M0-SP 4,8x20 z podkładką E M3 4,8xL z podkładką V

3 M3 4,8xL bez podkładki 110 M5 5,5xL z podkładką V M5 5,5xL bez podkładki 114 M5-P 5,5xL z podkładką A M6 6,3xL z podkładką V M8 5,5x24 z podkładką V M12 5,5x35 z podkładką V M12 5,5x35 bez podkładki 124 M12-P 5,5x35 z podkładką A M20-P 5,5x55 z podkładką A MT-B 6,3xL z podkładką V MW-0 4,2xL z płaskim łbem PH2 132 MW-2 4,2xL z płaskim łbem PH2 134 M2PH-P 4,8xL z podkładką A M2 4,8xL z podkładką V Zamocowania do betonu 141 Informacje o wkrętach do betonu i drewna 143 MC2-P 6,3x53 z podkładką A Nity 146 Informacje o nitach 149 MFX ,0xL i 4,8xL MFX ,0xL 152 MFX ,0xL i 4,8xL 154 Akcesoria 157 Wybrane nowe rozwiązania 158 Nasadki MNS-M 8, MNS-S 8, MNS-M 10, MNS-T Urządzenie do sprawdzania szczelności V-TESTER 162 Przedłużka do wierteł SDS Przedłużka do montażu kołków do dachów płaskich TORX-PH Kapturki ochronne na gwinty EF-AFDEK 167 System do wiercenia w betonie KONUS 168 Bity do montażu kołków do dachów płaskich 168 Wiertła do betonu SDS+ 169 Narzędzie do montażu kołków do dachów płaskich EASY TOOL-PRO 170 Podkładki 171 Taśmy polietylenowe uszczelniające do pokryć dachowych i ścian osłonowych 172 Cennik

4 Jesteśmy polską spółką z kapitałem zagranicznym zajmującą się produkcją i handlem elementami metalowymi. Zakresem działalności firmy są rynki europejskie. Zajmujemy się dostarczaniem wysokiej jakości towarów dla różnych sektorów gospodarki, w tym budownictwa i przemysłu. Wszystkie jednostki produkcyjne współpracujące z Baltic Fasteners posiadają certyfikat ISO Możliwość realizacji niestandardowych projektów, elastyczność działania oraz wysoka jakość produktów to podstawowe zalety marki Baltic Fasteners. Oferowane produkty, wdrożone do sprzedaży, posiadają wymagane dla danego sektora aprobaty lub/i certyfikaty. Naszym celem jest stworzenie i utrzymanie długofalowych, wzajemnie korzystnych relacji z klientami i zapewnienie poziomu usług, który przekroczy stawiane oczekiwania. Diversity is limited only by imagination Różnorodność jest ograniczona tylko przez wyobraźnię, to hasło przewodnie spółki Baltic Fasteners. Nastawieniem zespołu jest poszukiwanie nowych rozwiązań w różnych gałęziach rynku: budownictwie, przemyśle, motoryzacji. Doświadczenie zakładów produkcyjnych współpracujących z Baltic Fasteners sięgające lat 70-tych zapewnia realizację tych założeń. Wszystkie produkty są tworzone w oparciu o sprawdzone procedury wdrożeniowe. Procesy projektowe, produkcyjne oraz logistyczne są wspierane najnowszą technologią. 1 Identyfikacja problemu 2 Ustalenie założeń oraz ram projektu 3 Projektowanie, modelowanie, testy laboratoryjne Zapraszamy do składania zapytań ofertowych oraz koncepcyjnych. Nasz zespół techniczny pomoże i doradzi w przygotowaniu optymalnego rozwiązania. Przygotowanie nowego rozwiązania obejmuje 8 podstawowych etapów przedstawionych na rysunku obok. Kluczowym elementem procesu jest identyfikacja problemu, oparta m.in. na analizie potrzeb klienta, wymaganiach rynku oraz doświadczeniu. Wykonane na tym etapie studium przypadku pozwala na stworzenie specyfikacji konkretnego rozwiązania, ustalenie założeń projektu oraz określenie metody produkcji. Zaakceptowana przez klienta koncepcja, pozwala na uruchomienie procedury wdrożeniowej, która przechodzi przez kolejne etapy Stworzenie prototypu Testy rozwiązania w warunkach pracy Analiza wyników / korekta Ostateczne testy Wdrożenie do produkcji 5

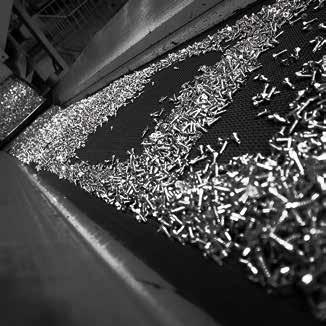

5 Produkcja Proces produkcyjny oferowanych wyrobów podlega ścisłej kontroli. Stal do produkcji łączników oraz inne komponenty dostarczają wyłącznie kwalifikowani dostawcy, zgodnie z potwierdzonymi procedurami. Kontrola procesu produkcyjnego na każdym etapie prowadzona przez doświadczonych pracowników zapewnia maksymalne zadowolenie klientów z finalnego produktu. Dzięki współpracy z doświadczonymi jednostkami produkcyjnymi, które wykorzystują najnowsze technologie oferowana jakość produktów spełnia najwyższe wymogi. Rozumiemy potrzeby klientów. Bazując na doświadczeniu i konsekwencji chcemy je spełnić. 6

6 Prawidłowy dobór wkrętów w trzech krokach! W celu prawidłowego doboru wkrętów do konkretnego rozwiązania należy wziąć pod uwagę kilka czynników mających wpływ na prawidłowe użytkowanie połączeń. Kolejne kroki zostały przedstawione poniżej: 1. Korozja. Dobór odpowiedniego materiału i zabezpieczenia wkręta do materiału podłoża oraz agresywności korozyjnej danego środowiska jest szczególnie ważne ze względu na bezpieczeństwo. Należy zawsze stosować produkty o odpowiednim przeznaczeniu, aby zapobiegać lub maksymalnie zmniejszyć skutki korozji. Najczęściej występujące rodzaje korozji elektrochemicznej, na którą narażone są elementy złączne to: Korozja atmosferyczna Korozja galwaniczna (kontaktowa) Korozja wżerowa (kontakt z chlorem) Podstawowym sposobem ochrony przed korozją chemiczną jest dobór odpowiedniego materiału. Zabezpieczenie przed korozją galwaniczną stanowi ochrona katodowa. Ochrona katodowa polega na połączeniu chronionej konstrukcji z metalem mniej szlachetnym, tworzącym anodę ogniwa. W przypadku wkrętów szczególnie rozpowszechniona jest ochrona przed korozją za pomocą powłok ochronnych nieorganicznych (cynkowanie, niklowanie) i organicznych (farby, lakiery, powłoki z tworzyw sztucznych). Przy właściwym określeniu środowiska korozyjnego stosowanie się do poniższych tabel powinno zapewnić odpowiedni poziom bezpieczeństwa. Poniższa tabela zawiera dobór materiału i zabezpieczenia wkręta do określonej kategorii korozyjności. W dalszej części katalogu, strony oznaczone określonym w tabeli kolorem oznaczają kategorię korozyjności w której można stosować dany produkt. Stosowanie wkrętów ze względu na kategorie korozyjności zgodnie z PN-EN ISO Kategoria C1 C2 C3 C4 C5-I C5-M Opis środowiska Wewnątrz: ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły, hotele Na zewnątrz: nie występuje Wewnątrz: budynki nie ogrzewane, w których może mieć miejsce kondensacja, np. magazyny, hale sportowe Na zewnątrz: atmosfery w małym stopniu zanieczyszczone. Głównie tereny wiejskie Wewnątrz: pomieszczenia produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza, np. zakłady spożywcze, pralnie, browary, mleczarnie Na zewnątrz: atmosfery miejskie i przemysłowe, średnie zanieczyszczenie tlenkiem siarki (IV). Obszary przybrzeżne o małym zasoleniu Wewnątrz: zakłady chemiczne, pływalnie, stocznie remontowe statków i łodzi Na zewnątrz: obszary przemysłowe i obszary przybrzeżne o średnim zasoleniu Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Na zewnątrz: obszary przemysłowe o dużej wilgotności i agresywnej atmosferze Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Na zewnątrz: obszary przybrzeżne i oddalone od brzegu w głąb morza o dużym zasoleniu Stal węglowa fosfatowana Materiał wkręta Stal węglowa ocynkowana 12 µm Stal węglowa powleczona powłoką o wytrzymałości min 540 godzin w komorze solnej Stal węglowa powleczona powłoką o wytrzymałości min 1000 godzin w komorze solnej wkręty do klasy C1 wkręty do klas C1, C2 wkręty do klas C1, C2, C3 wkręty do klas C1, C2, C3, C4 7

7 Kolejna tabela zawiera informacje dotyczące doboru materiałów w celu zabezpieczenia połączeń przed korozją galwaniczną. Materiał podłoża (element o dużej powierzchni) Stal węglowa Stal węglowa ocynkowana Materiał wkręta (element o małej powierzchni) Aluminium Miedź Stal nierdzewna Stal węglowa + * * + * Stal węglowa ocynkowana + * + + x + Aluminium - x Miedź Stal nierdzewna Opis: + połączenie prawidłowe - połączenie nieprawidłowe x połącznie niezalecane * niski wpływ na przyspieszenie korozji 2. Rodzaj wkręta. Przed rozpoczęciem montażu najważniejszym jest dobranie odpowiedniego rodzaju wkręta za względu na spełnienie wymagań danej aplikacji. W tym celu należy wybrać produkt, biorąc pod uwagę następujące czynniki: wymaganą nośność połączeń określoną w projekcie rodzaj podłoża konstrukcyjnego (typ, gatunek, klasę) minimalną grubość podłoża określoną dla danego rodzaju wkręta maksymalną zdolność wiercenia określoną dla danego rodzaju wkręta szczelność połączeń wybierając wkręty z podkładką z EPDM lub bez niej Szczegółowe dane zostały podane przy każdym produkcie w dalszej części katalogu. Szanowny Kliencie. Jeżeli nie posiadasz projektu mocowania elementów lekkiej obudowy, zapraszamy do złożenia zapytania do naszego działu technicznego. Po uzyskaniu kompletnych danych przygotujemy projekt. 3. Grubość mocowanych elementów. W zależności od grubości mocowanych elementów należy dobrać odpowiednią długość wkręta na podstawie zakresu h min h max. Przy doborze wkrętów do mocowania blach należy uwzględnić: grubość podłoża, grubość mocowanych blach oraz elementów rozdzielających W przypadku wkrętów do mocowania płyt warstwowych należy wziąć pod uwagę: położenie punktu montażu określone w projekcie mocowania grubość mocowanej płyty warstwowej w miejscu montażu grubość taśm izolacyjnych, kalot i rozpraszaczy naprężeń jeśli są stosowane 8

8 Powłoka PREMIUM 540 h / SUPER PREMIUM 1000 h Budowa warstwowa powłoka ochronna powłoka spajająca powłoka cynkowa stal węglowa Zalety: bardzo dobre właściwości malarskie mocna struktura powłoki cienka i jednolita warstwa idealnie nadaje się do pokrywania wkrętów łącząc warstwę cynku i powłokę ochronną wysokiej klasy z dodatkiem aluminium zapewnia wyśmienitą odporność na korozję powłoka o doskonałej odporności na działanie chemikaliów i czynników atmosferycznych niska temperatura przetwarzania chroni produkty przed zmianami metalograficznymi 9

9 Oznaczenia produktowe wkrętów Baltic Fasteners Sposób czytania oznaczeń produktowych (kodów) wkrętów Baltic Fasteners został przedstawiony na poniższym schemacie. D L BF P R3005 = BFP R3005 Producent powłoka przewiercalność średnica D długość L średnica podkładki EPDM kolor RAL Zasady prawidłowego montażu W celu prawidłowego użytkowania wkrętów niezmiernie ważny jest odpowiedni montaż. Poniżej przedstawiono kilka głównych zasad: wkręty powinny być zawsze zamontowane prostopadle do podłoża powinny być użyte odpowiednie narzędzia przeznaczone do montażu danego typu wkrętów, wyposażone w regulację sprzęgła wkręty powinny być montowane z odpowiednim momentem dokręcającym. Dla wkrętów o średnicy 4,8 zaleca się moment 4 Nm, o średnicy 5,5 zaleca się moment 5 Nm, a o średnicy 6,3 mm moment 7 Nm wkręty wyposażone w podkładkę z EPDM powinny być odpowiednio dociśnięte (rysunek poniżej) źle dobrze źle należy zachować maksymalną grubość wiercenia (przewiercalność) dla danego typu wkręta. Stanowi ona sumę wszystkich elementów stalowych, przez które wkręt ma się przewiercić parametry montażu określone dla danego wkręta muszą być zachowane wkręty mogą być stosowane jedynie zgodnie z ich przeznaczeniem wkręty muszą być użyte zgodnie z projektem obcinanie wkrętów wystających poza konstrukcję jest niedozwolone ze względu na ryzyko utraty nośności połączeń. 10

10 należy używać nasadek dedykowanych dla danej lini wkrętów. Nasadki dostarczane przez Baltic Fasteners zapewniają prawidłowy montaż naszych wkrętów przerwa źle Nasadka jest zbyt płytka, czoło nasadki nie opiera się na flanszy wkręta, a wkręt ślizga się po blasze lub wypada z nasadki dobrze Prawidłowo dobrana nasadka dobrze dolega do flanszy wkręta Zakres przewiercalności poszczególnych wkrętów do mocowania blach stalowych 20,00 12,00 Gubość podłoża i blachy stalowej w mm 8,00 6,00 5,00 4,00 3,00 2,50 2x1,25 2,00 2x1,00 2x1,00 1,76 2x0,88 1,50 1,00 0,50 Oznaczenie wkręta Średnica wkręta MW-0 4,2 MW-2 M0-SP M0 M0PH-P M2 M2PH-P M3 M5 M5-P M8 M12 M12-P M20-P 4,8 5,5 6,3 M6 11

11 Oznaczenia literowe użyte w katalogu D D1 L L1 hmin hmax h ef W T H Hmin Hmax C S średnica gwintu głównego średnica gwintu dodatkowego (np. podporowego) długość całkowita wkręta lub elementu długość części roboczej minimalna grubość mocowanych elementów z uwzględnieniem grubości podłoża lub głębokości kotwienia maksymalna grubość mocowanych elementów z uwzględnieniem grubości podłoża lub głębokości kotwienia efektywna głębokość kotwienia szerokość elementu grubość elementu grubość izolacji dachowej minimalna grubosć izolacji dachowej maksymalna grubość izolacji dachowej odległość łącznika od krawędzi rozstaw łączników w grupie 12

12 Wkręty do montażu płyt z włókno-cementu 1

13 Wkręty do montażu płyt włókno-cementowych do podłoża drewnianego MFC0-SP 6,5xL NOWOŚĆ stożkowy element uszczelniający amortyzator - zapobiega pękaniu wkręta przy zginaniu SUPER PREMIUM 1000 h klasa korozyjności C4 zredukowana wielkość wiertła zapewnia najwyższe parametry na wyrywanie z podłoża Wzór użytkowy, zgłoszenie nr W Przetestuj próbki za darmo* Pełna karta produktowa - str 20 * szczegóły w Dziale Handlowym 14

14 NOWOŚĆ Wkręty do montażu płyt włókno-cementowych do podłoża stalowego MFC8-SP 6,3xL stożkowy element uszczelniający amortyzator - zapobiega pękaniu wkręta przy zginaniu SUPER PREMIUM 1000 h klasa korozyjności C4 specjalnie zaprojektowany punkt wiercący wyposażony w odseparowane skrzydełka o unikalnym kształcie zapobiega pękaniu płyty podczas montażu Wzór użytkowy, zgłoszenie nr W Przetestuj próbki za darmo* Pełna karta produktowa - str 18 * szczegóły w Dziale Handlowym 15

15 spis treści Strona Kategoria korozyjności Opis 14 - Wybrane nowe rozwiązania 17 - Wkręty do montażu płyt włókno-cementowych zasady działania 18 C4 MFC8-SP z podkładką E25 19 C4 MFC0-SP z podkładką E

16 Wkręty do montażu płyt włókno-cementowych zasady działania Wkręt MFC8-SP po nawierceniu płyty Wkręt MFC8-SP po przewierceniu podłoża stalowego Specjalnie zaprojektowany punkt wiercący na wkrętach typu MFC8-SP jest wyposażony w odseparowane skrzydełka o unikalnym kształcie. Skrzydełka nawiercają wstępnie płytę włókno-cementową. Część gwintowana wkręta podczas wkręcania w podłoże stalowe nie podnosi płyty włókno-cementowej co zapobiega jej pękaniu podczas montażu. Skrzydełka odpadają po kontakcie z podłożem stalowym. Specjalnie zaprojektowane skrzydełka znajdujące się na trzpieniu wkręta nawiercają płytę włókno-cementową, tworząc otwór dylatacyjny. Zapobiega to pękaniu płyt podczas ich ruchu spowodowanego rozszerzalnością cieplną materiałów. Specjalnie zaprojektowany amortyzator zapobiega pękaniu wkrętów podczas ruchu płyt włókno-cementowych spowodowanego rozszerzalnością cieplną materiałów. To dodatkowe zabezpieczenie zapewnia prawidłową pracę pokrycia dachowego ograniczając do minimum ryzyko awarii. 17

17 MFC8-SP ze specjalną podkładką E25 wkręty samowiercące do montażu płyt włókno-cementowych do podłoża stalowego NOWOŚĆ Kod produktu Numer EAN DxL Kolor Maksymalna wysokość fali Maksymalna ilość mocowanych płyt Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm szt. mm mm mm szt. szt. BFSPFC x95 szary BFSPFC x112 szary Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana z EPDM z pierścieniem ze stali nierdzewnej Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 8 mm Przy montażu należy prawidłowo docisnąć podkładkę Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /2016 Wzór użytkowy, zgłoszenie nr W

18 przewiercalność 8mm KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH PŁYT: Wysokość płyty DANE TECHNICZNE: Oznaczenie łącznika Długość ramienia, [mm] Nośność charakterystyczna wkrętów na ścinanie na ramieniu, [kn] Grubość podłoża stalowego 1), [mm] 2,00 1) 35 0,62 MFC8-SP 6,3xL 45 0, , ,27 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość płyty włókno-cementowej [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 4,00 MFC8-SP 6,3xL 5,00 2,31 3,45 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) stal gatunku S235JR według PN-EN :2007 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

19 MFC0-SP ze specjalną podkładką E25 wkręty do montażu płyt włókno-cementowych do podłoża drewnianego NOWOŚĆ Kod produktu Numer EAN DxL Kolor Maksymalna wysokość fali Maksymalna ilość mocowanych płyt Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm szt. mm mm mm szt. szt. BFSPFC x112 szary BFSPFC x132 szary Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana z EPDM z pierścieniem ze stali nierdzewnej Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Przy montażu należy prawidłowo docisnąć podkładkę Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /2016 Wzór użytkowy, zgłoszenie nr W

20 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH PŁYT: Wysokość płyty DANE TECHNICZNE: Oznaczenie łącznika Długość ramienia, [mm] Nośność charakterystyczna wkrętów na ścinanie na ramieniu, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 30,00 1) 35 0,68 MFC0-SP 6,5xL 45 0, ,49 1) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 Oznaczenie łącznika Grubość płyty włókno-cementowej [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 30,00 40,00 MFC0-SP 6,5xL 5,00 1,28 2,90 1) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

21 22

22 Wkręty do montażu płyt warstwowych 2

23 Wkręty do montażu płyt warstwowych do drewna lub betonu MC2S-P 7,0/6,3xL PREMIUM 540 h klasa korozyjności C3 skok gwintu podporowego zestrojony z gwintem głównym nowa geometria gwintu zapewnia łatwiejsze wkręcanie specjalnie zaprojektowany punkt wiercący ułatwia montaż w drewnie bez konieczności nawiercania wstępnego Przetestuj próbki za darmo* Pełna karta produktowa - str * szczegóły w Dziale Handlowym

24 M20S-P 6,3/5,5xL Wkręty do montażu płyt warstwowych do podłoża stalowego PREMIUM 540 h klasa korozyjności C3 nowa geometria gwintu zapewnia łatwiejsze wkręcanie największa przewiercalność do 20 mm już na rynku Przetestuj próbki za darmo* Pełna karta produktowa - str 36 * szczegóły w Dziale Handlowym 25

25 Wkręty do montażu płyt warstwowych do podłoża stalowego w klasie C4 podkładka ze stali nierdzewnej typu E19 podkładka ze stali nierdzewnej typu E19 powłoka SUPER PREMIUM 1000 h klasa korozyjności C4 powłoka SUPER PREMIUM 1000 h klasa korozyjności C4 M12S-SP 6,3/5,5xL M6S-SP 6,3/5,5xL Pełna karta produktowa - str 38 i

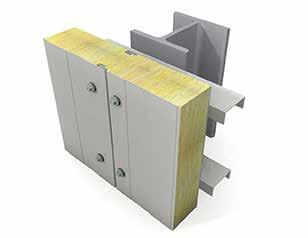

26 Rozpraszacze naprężeń typu MSD Rozpraszacze posiadają aprobatę techniczną: AT /2015 kształt dostosowany do typowych zamków płyt warstwowych powłoka antykorozyjna o grubości 200 g/m 2 rozstaw otworów dostosowany do sposobu mocowania płyty warstwowej W ofercie Baltic Fasteners znajdują się rozpraszacze naprężeń dostosowane do parametrów montażowych każdego podłoża. Rozpraszacz 22x80x1,20 rozstaw otworów 40 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych. Podpory wykonane ze stali. Rozstaw otworów umożliwia montaż do podpór wykonanych ze wszystkich typowych profili Z i C. Rozpraszacz 22x100x1,20 rozstaw otworów 25 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór pośrednich w układach wieloprzęsłowych. Podpory wykonane ze stali. Rozstaw otworów umożliwia montaż do podpór wykonanych ze wszystkich typowych profili 2T. Istnieje możliwość zastosowania rozdzielacza do podpory brzegowej jeżeli jest to wymagane oraz szerokość profilu jest wystarczająca. Rozpraszacz 22xx1,20 rozstaw otworów 25 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych i pośrednich w układach wieloprzęsłowych. Podpory wykonane ze stali. Rozwiązanie do zastosowania przy dużym obciążeniu wiatrem i szerokiej półce profilu 2T. Rozpraszaczz 22xx1,20 rozstaw otworów 15 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych. Podpory wykonane z betonu. Rozstaw otworów umożliwia montaż z wykorzystaniem różnych głębokości zakotwienia wkrętów. Szczegółowa informacja w dziale technicznym Baltic Fasteners. Pełna karta produktowa - str

27 spis treści Strona Kategoria korozyjności Opis 24 - Wybrane nowe rozwiązania 29 - Podstawowy dobór wkrętów do płyt warstwowych 30 - Przegląd zamocowań do płyt warstwowych 31 - Plany mocowania dla wkrętów do montażu płyt warstwowych 32 C3 MC2S-P 7,0/6,3xL z podkładką A19 36 C3 M20S-P 6,3/5,5xL z podkładką A19 38 C4 M12S-SP 6,3/5,5xL z podkładką E19 40 C3 M12S-P 6,3/5,5xL z podkładką A19 42 C4 M6S-SP 6,3/5,5xL z podkładką E19 44 C3 M6S-P 6,3/5,5xL z podkładką A19 46 C3 MSW WxA 48 C2 C4 MSD LxWxT 28

28 Podstawowy dobór wkrętów do płyt warstwowych Podłoża Typowe profile stalowe dla danego podłoża Typ wkręta Kategoria korozyjności Oznaczenie wkręta C20/25 - C1 C3 MC2S-P 4 20 mm dwuteowniki IPE 80 IPE 550 IPN 80 IPN 360 HEA 100 HEA 400 HEB 100 HEB 300 C1 C3 M20S-P ceowniki UPN 50 UPN 300 UPE 80 UPE mm dwuteowniki IPE 80 IPE 300 IPN 80 IPN 200 HEA 100 HEA 220 HEB 100 HEB 120 C4 M12S-SP ceowniki UPN 50 UPN 180 UPE 80 UPE 200 C1 C3 M12S-P 2 6 mm zetowniki C4 M6S-SP profile zamknięte o grubości ścianki od 2 do 6 mm C1 C3 M6S-P 29

29 Przegląd zamocowań do płyt warstwowych do zastosowania wkręty: M12S-P M12S-SP M20S-P do zastosowania wkręt: MC2S-P do zastosowania wkręty: M6S-P M6S-SP do zastosowania wkręty: M3, M5, M5-P, M6, M8, M12, M12-P, M20-P do zastosowania wkręt: MC2-P do zastosowania wkręt: M0, M0-SP, M0PH-P do zastosowania wkręty: M12S-P M12S-SP M20S-P do zastosowania wkręty: M6S-P M6S-SP 30

30 Plany mocowania dla wkrętów do montażu płyt warstwowych Połączenia są elementem najbardziej narażonym na zniszczenie. Prawidłowe dobranie i zaprojektowanie zamocowań z użyciem wkrętów jest szczególnie ważne dla bezpiecznego użytkowania obiektu. Określenie ilości i typu wkrętów, wymaga analizy szeregu danych oraz wykonania obliczeń. Ma to również swoje uzasadnienie ekonomiczne. Tylko prawidłowo wykonany projekt mocowania wykonany zgodnie z obowiązującymi normami oraz montaż wykonany zgodnie z wytycznymi tego planu zapewnia bezpieczne użytkowanie. Wychodząc naprzeciw wymaganiom rynku budowlanego, firma Baltic Fasteners oferuje wykonanie planu mocowania łączników dla konkretnego obiektu przy użyciu produktów dostępnych w naszej ofercie. Po dostarczeniu wymaganych danych, specjaliści Baltic Fasteners przygotują dla naszych Klientów kompletną dokumentację montażową. W celu bliższego zapoznania się z ofertą profesjonalnego wsparcia technicznego zapraszamy do kontaktu z Działem Handlowym. Nasi wykfalifikowani przedstawiciele handlowi szczegółowo przedstawią informacje, jak w szybki i dogodny dla Klienta sposób otrzymać plan mocowania. Przeanalizujemy również rozwiązania niestandardowe i dopełnimy wszelkich starań, aby przedstawić najbardziej optymalną propozycję. 31

31 MC2S-P 7,0/6,3xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża betonowego lub drewnianego h min h max h min h max Kod produktu Numer EAN D1/DxL płyta/drewno płyta/beton h ef = 40 mm h ef = 30 mm h ef = 40 mm h ef = 50 mm Wielkość łba Średnica podkładki Max przewiercalność Pudełko Karton zbiorczy mm mm mm mm mm mm mm mm mm mm szt. szt. BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminum z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali 2x1,00 mm Przed instalacją w podłożu betonowym należy wykonać otwór wstępny o średnicy 5 mm Głębokość kotwienia w podłożu betonowym 30, 40 lub 50 mm Głębokość kotwienia w podłożu drewnianym 40 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

32 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW do podłoża betonowego: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef 1) [mm] 30,00 40,00 50,00 0,40 0,84 0,84 0,84 0,50 1,72 1,72 1,72 0,55 1,72 1,72 1,72 MC2S-P 7,0/6,3xL 0,63 1,90 1,90 1,90 0,75 2,69 2,69 2,69 0,88 2,69 2,69 2,69 1,00 3,10 3,10 3,10 1) Beton klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef 1), [mm] 30,00 40,00 50,00 0,40 1,81 1,81 1,81 0,50 2,47 4,14 4,14 0,55 2,47 4,14 4,14 MC2S-P 7,0/6,3xL 0,63 2,47 5,10 5,10 0,75 2,47 7,25 7,70 0,88 2,47 7,25 7,70 1,00 2,47 7,25 7,78 1) Betonu klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

33 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW DO podłoża Drewnianego: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1) [mm] 40,00 0,40 0,84 0,50 1,72 0,55 1,72 MC2S-P 7,0/6,3xL 0,63 1,90 0,75 2,69 0,88 2,69 1,00 3,10 1) Podłoża z drewna konstrukcyjnego według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 40,00 0,40 1,81 0,50 3,63 0,55 3,63 MC2S-P 7,0/6,3xL 0,63 3,63 0,75 3,63 0,88 3,63 1,00 3,63 1) Podłoża z drewna konstrukcyjnego według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

34 35

35 M20S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 20 mm Do montażu należy użyć zakrętarki o obrotach max 1800 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

36 przewiercalność 20 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 0,40 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,50 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 M20S-P 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 0,63 1,90 1,90 1,90 1,90 1,90 1,90 1,90 1,90 0,75 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 0,88 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 1,00 3,10 3,10 3,10 3,10 3,10 3,10 3,10 3,10 1) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 0,40 1,81 1,81 1,81 1,81 1,81 1,81 1,81 1,81 0,50 4,14 4,14 4,14 4,14 4,14 4,14 4,14 4,14 0,55 4,14 4,14 4,14 4,14 4,14 4,14 4,14 4,14 M20S-P 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5,10 5,10 5,10 0,75 7,70 7,70 7,70 7,70 7,70 7,70 7,70 7,70 0,88 7,70 7,70 7,70 7,70 7,70 7,70 7,70 7,70 1,00 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 1) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

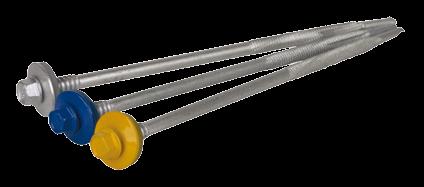

37 M12S-SP 6,3/5,5xL z podkładką E19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x D1 D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana ze stali nierdzewnej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakiernczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

38 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 0,84 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1,72 1, ,55 1,72 1,72 1,72 1,72 1,72 1, M12S-SP 6,3/5,5xL 0,63 1,90 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 1,81 1,81 1,81 1,81 1,81 1, ,50 4,14 4,14 4,14 4,14 4,14 4, ,55 4,14 4,14 4,14 4,14 4,14 4, M12S-SP 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5, ,75 7,70 7,70 7,70 7,70 7,70 7, ,88 7,70 7,70 7,70 7,70 7,70 7, ,00 7,78 7,78 7,78 7,78 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

39 M12S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 12 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

40 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 0,84 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1,72 1, ,55 1,72 1,72 1,72 1,72 1,72 1, M12S-P 6,3/5,5xL 0,63 1,90 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 1,81 1,81 1,81 1,81 1,81 1, ,50 4,14 4,14 4,14 4,14 4,14 4, ,55 4,14 4,14 4,14 4,14 4,14 4, M12S-P 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5, ,75 7,70 7,70 7,70 7,70 7,70 7, ,88 7,70 7,70 7,70 7,70 7,70 7, ,00 7,78 7,78 7,78 7,78 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

41 M6S-SP 6,3/5,5xL z podkładką E19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana ze stali nierdzewnej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 6 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 6 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

42 przewiercalność 6 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1, M6S-SP 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 1,81 1,81 1,81 1,81 1, ,50 3,10 3,10 3,10 4,14 4, ,55 3,10 3,10 3,10 4,14 4, M6S-SP 6,3/5,5xL 0,63 3,10 3,10 3,10 5,10 5, ,75 3,10 3,10 3,10 7,70 7, ,88 3,10 3,10 3,10 7,70 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

43 M6S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 6 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 6 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

44 przewiercalność 6 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1, M6S-P 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 1,81 1,81 1,81 1,81 1, ,50 3,10 3,10 3,10 4,14 4, ,55 3,10 3,10 3,10 4,14 4, M6S-P 6,3/5,5xL 0,63 3,10 3,10 3,10 5,10 5, ,75 3,10 3,10 3,10 7,70 7, ,88 3,10 3,10 3,10 7,70 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

45 MSW WxA Kaloty do montażu dachowych płyt warstwowych do różnych podłoży Kod produktu Numer EAN Szerokość kaloty Kąt pochylenia A Szerokość fali W Kąt pochylenia okładziny Kolor Pudełko Karton zbiorczy mm stopnie mm stopnie - szt. szt. BFMSW aluminium BFMSW aluminium BFMSW aluminium W MATERIAŁY: Kaloty wykonane z blachy aluminiowej Kaloty mogą być powlekane powłoką lakierniczą A ZALECENIA MONTAŻOWE: Rodzaj kaloty należy dobrać do konkretnego rodzaju płyty określonego producenta Przy doborze długości wkręta do płyty należy przyjmować grubość kaloty 4 mm 46

46 KATEGORIA KOROZYJNOŚCI C3 Dobór kalot do płyt wybranych producentów: Rozmiar kaloty Materiał rdzenia Producent Rodzaj płyty MSW pianka poliuretanowa (PUR) Arcelormittal Promisol 1040 TS MSW pianka poliuretanowa (PUR) Arcelormittal Ondatherm 1001 T MSW pianka poliuretanowa (PUR) Balex Metal BALEXTHERM PU-R MSW styropian (EPS) Balex Metal PWD MSW wełna mineralna (MIWO) Barda DACHOWA ALAMENTTI MSW styropian (EPS) Barda DACHOWA EPS d MSW pianka poliuretanowa (PUR) Gór-stal GORLICKA D 1000 MSW pianka poliizocyjanurowa (PIR) Gór-stal GORLICKA D 1000 GS-PIR MSW wełna mineralna (MIWO) Kingspan KS 1000 FF MSW pianka poliuretanowa (PUR) / pianka poliizocyjanurowa (PIR) Kingspan KS 1000 RW MSW pianka poliuretanowa (PUR) Marcegaglia PGB TD5 MSW pianka poliuretanowa (PUR) Ruukki SP2C PUR MSW pianka poliizocyjanurowa (PIR) Ruukki SP2C PIR MSW wełna mineralna (MIWO) Ruukki SPC W MSW wełna mineralna (MIWO) Trimo SNV 47

47 DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 M6S-P 6,3/5,5xL M6S-SP 6,3/5,5xL 0,40 3,10 3,10 3,10 8,07 8, MSW MSW ,50 3,10 3,10 3,10 8,07 8, ,55 3,10 3,10 3,10 8,07 8, ,63 3,10 3,10 3,10 8,07 8, ,75 3,10 3,10 3,10 8,07 8, ,88 3,10 3,10 3,10 8,07 8, ,00 3,10 3,10 3,10 8,07 8, Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 M12S-P 6,3/5,5xL M12S-SP 6,3/5,5xL 0,40 7,93 7,93 10,14 10,14 10,14 10, MSW MSW ,50 7,93 7,93 10,90 10,90 10,90 10, ,55 7,93 7,93 10,90 10,90 10,90 10, ,63 7,93 7,93 10,90 10,90 10,90 10, ,75 7,93 7,93 10,90 10,90 10,90 10, ,88 7,93 7,93 10,90 10,90 10,90 10, ,00 7,93 7,93 10,90 10,90 10,90 10, Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 M20S-P 6,3/5,5xL 0,40 8,02 8,02 10,14 10,14 10,14 10,14 10,14 10,14 MSW MSW ,50 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 0,55 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 0,63 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 0,75 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 0,88 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 1,00 8,02 8,02 10,90 10,90 10,90 10,90 10,90 10,90 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

48 KATEGORIA KOROZYJNOŚCI C3 DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Efektywna głębokość zakotwienia w betonie hef [mm] 1) 30,00 40,00 50,00 MC2S-P 7,0/6,3xL 0,40 2,47 7,25 10,14 MSW MSW ,50 2,47 7,25 10,90 0,55 2,47 7,25 10,90 0,63 2,47 7,25 10,90 0,75 2,47 7,25 10,90 0,88 2,47 7,25 10,90 1,00 2,47 7,25 10,90 Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Efektywna głębokość zakotwienia w drewnie hef [mm] 3) 40,00 MC2S-P 7,0/6,3xL 0,40 3,63 MSW MSW ,50 3,63 0,55 3,63 0,63 3,63 0,75 3,63 0,88 3,63 1,00 3,63 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,33 1) beton klasy C20/25 według normy PN-EN 206:2014 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 3) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:

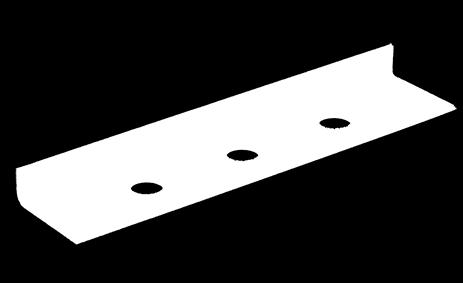

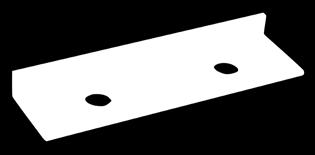

49 MSD LxWxT Rozpraszacze naprężeń do montażu płyt warstwowych z ukrytym zamkiem do różnych podłoży Kod produktu Numer EAN LxWxT Kolor Ogólne przeznaczenie Ilość otworów Rozstaw otworów Średnica otworu Pudełko Karton zbiorczy mm - - szt. mm mm szt. szt. MSD PL x22x1,20 cynk podpora brzegowa MSDSS PL x22x1,20 stal nierdzewna podpora brzegowa MSD PL x22x1,20 cynk podpora pośrednia MSDSS PL x22x1,20 stal nierdzewna podpora pośrednia MSD221215PL x22x1,20 cynk podpora brzegowa MSD221225PL x22x1,20 cynk podpora brzegowa T L MATERIAŁY: Rozpraszacz naprężeń wykonany z blachy stalowej S280GD Rozpraszacz naprężeń pokryty powłoką cynkową o grubości 200 g/m 2 Rozpraszacz o oznaczeniu SS wykonany ze stali nierdzewnej A4 ZALECENIA MONTAŻOWE: Do stosowania z wkrętami do płyt warstwowych Typ rozdzielacza zależy od rodzaju podłoża i podpory. Szczegóły w informacji technicznej Rozpraszacze wykonane ze stali nierdzewnej są przeznaczone do kategorii korozyjności C4 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/0734 W * Aprobata techniczna na rozpraszacze wykonanie ze stali nierdzewnej w przygotowaniu Uwaga: Tylko rozpraszacze naprężeń dostarczane w oryginalnych opakowaniach Baltic Fasteners i opatrzone 50

50 KATEGORIA KOROZYJNOŚCI C2 C4 Podpora brzegowa Podpora pośrednia Podpora brzegowa Podpora brzegowa MSD 80x22xT MSD 100x22xT MSD x22xt MSD x22xt logo widocznym na powyższym rysunku są produktem zgodnym z aprobatą techniczną AT /2015 Dane TECHNICZNE: Nośność charakterystyczna wkrętów na ścinanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,84 0,84 0,84 0,84 0, M6S-P 6,3/5,5xL M6S-SP 6,3/5,5xL 0,50 1,72 1,72 1,72 1,72 1, MSD T 1,20 [mm] 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 3,10 3,10 3,10 7,78 7, M6S-P 6,3/5,5xL M6S-SP 6,3/5,5xL 0,50 3,10 3,10 3,10 7,78 7, MSD T 1,20 [mm] 0,55 3,10 3,10 3,10 7,78 7, ,63 3,10 3,10 3,10 7,78 7, ,75 3,10 3,10 3,10 7,78 7, ,88 3,10 3,10 3,10 7,78 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

51 Podpora brzegowa Podpora pośrednia Podpora brzegowa Podpora brzegowa MSD 80x22xT MSD 100x22xT MSD x22xt MSD x22xt Nośność charakterystyczna wkrętów na ścinanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,84 0,84 0,84 0,84 0, M12S-P 6,3/5,5xL M12S-SP 6,3/5,5xL 0,50 1,72 1,72 1,72 1,72 1, MSD T 1,20 [mm] 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 7,78 7,78 7,78 7,78 7, M12S-P 6,3/5,5xL M12S-SP 6,3/5,5xL 0,50 7,78 7,78 7,78 7,78 7, MSD T 1,20 [mm] 0,55 7,78 7,78 7,78 7,78 7, ,63 7,78 7,78 7,78 7,78 7, ,75 7,78 7,78 7,78 7,78 7, ,88 7,78 7,78 7,78 7,78 7, ,00 7,78 7,78 7,78 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

52 KATEGORIA KOROZYJNOŚCI C2 C4 Podpora brzegowa Podpora pośrednia Podpora brzegowa Podpora brzegowa MSD 80x22xT MSD 100x22xT MSD x22xt MSD x22xt Nośność charakterystyczna wkrętów na ścinanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 M20S-P 6,3/5,5xL 0,50 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 MSD T 1,20 [mm] 0,55 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 0,63 1,90 1,90 1,90 1,90 1,90 1,90 1,90 1,90 0,75 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 0,88 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 1,00 3,10 3,10 3,10 3,10 3,10 3,10 3,10 3,10 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 M20S-P 6,3/5,5xL 0,50 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 MSD T 1,20 [mm] 0,55 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 0,63 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 0,75 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 0,88 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 1,00 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

53 Podpora brzegowa Podpora pośrednia Podpora brzegowa Podpora brzegowa MSD 80x22xT MSD 100x22xT MSD x22xt MSD x22xt Nośność charakterystyczna wkrętów na ścinanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Efektywna głębokość zakotwienia w betonie h ef 1) [mm] 0,40 30,00 40,00 50,00 0,84 0,84 0,84 MC2S-P 7,0/6,3xL 0,50 1,72 1,72 1,72 MSD T 1,20 [mm] 0,55 1,72 1,72 1,72 0,63 1,90 1,90 1,90 0,75 2,69 2,69 2,69 0,88 2,69 2,69 2,69 1) Beton klasy C20/25 według normy PN-EN 206:2014 1,00 3,10 3,10 3,10 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Efektywna głębokość zakotwienia w betonie h ef 1) [mm] 0,40 30,00 40,00 50,00 2,47 7,25 7,78 MC2S-P 7,0/6,3xL 0,50 2,47 7,25 7,78 MSD T 1,20 [mm] 0,55 2,47 7,25 7,78 0,63 2,47 7,25 7,78 0,75 2,47 7,25 7,78 0,88 2,47 7,25 7,78 1) Beton klasy C20/25 według normy PN-EN 206:2014 1,00 2,47 7,25 7,78 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

54 Łączniki do mocowania dachów płaskich 3

55 spis treści Strona Kategoria korozyjności Opis 55 - Podstawowy dobór łączników do mocowania dachów płaskich 56 - Zamocowania do dachów płaskich z aprobatą FM 57 - Plany mocowania dla łączników do dachów płaskich 58 - TLK-45xL 60 - TRP-45xL 62 C2 -EF- N 64 C3 EDS-S 4,8xL 68 C3 EDS-B 4,8xL 72 C4 EDS-SRB 4,8xL 76 C3 EFHD 6,3xL 79 C3 EDS-H 5,0xL 83 C3 GBS 6,0xL 86 C3 GBS A2 6,0xL 89 C2 ISPC 50xL 56

56 Podstawowy dobór łączników do mocowania dachów płaskich Podłoża Parametry podłoża Parametry montażu Łącznik Kategoria korozyjności Oznaczenie tulei Oznaczenie wkręta beton 1. Beton klasy min. C20/25 2. Grubość podłoża betonowego min. 50 mm 1. Otwór wstępny o średnicy 5 mm w betonie normalnej klasy lub 5,5 mm w twardym 2. Odległość tulei od podłoża min. 15 mm 3. Głębokość kotwienia w betonie min. 35 mm 4. Końcówki montażowe z nacięciem Torx 25 + C1 C3 TLK-45 EFHD gazobeton 1. Gazobeton klasy min Odległość tulei od podłoża min. 15 mm 2. Głębokość kotwienia w gazobetonie min. 55 mm 3. Końcówki montażowe z nacięciem Torx 25 + C1-C3 TLK-45 GBS-A2 + C1 C3 GBS drewno 1. Drewno klasy min. C24 2. Grubość podłoża drewnianego min. 19 mm 1. Odległość tulei od podłoża min. 15 mm 2. Głębokość kotwienia w drewnie min. 19 mm 3. Końcówki montażowe z nacięciem PH2 + C1 C3 TLK-45 lub TRP-45 EDS-H blacha trapezowa 1. Blacha gatunku min. S280GD 2. Grubość podłoża stalowego min. 0,70 mm 1. Głębokość wiercenia w stali max. 2 x 1,25 mm 2. Odległość tulei od podłoża min. 15 mm 3. Wkręty wychodzą min. 20 mm poza blachę 4. Końcówki montażowe z nacięciem Torx 25 + C4 EDS-SRB + TLK-45 lub TRP-45 EDS-B 1. Blacha gatunku min. S280GD 2. Grubość podłoża stalowego min. 0,70 mm 1. Głębokość wiercenia w stali max. 2x0,88 mm 2. Odległość tulei od podłoża min. 15 mm 3. Wkręty wychodzą min. 20 mm poza blachę 4. Końcówki montażowe z nacięciem PH2 + C1 C3 EDS-S 57

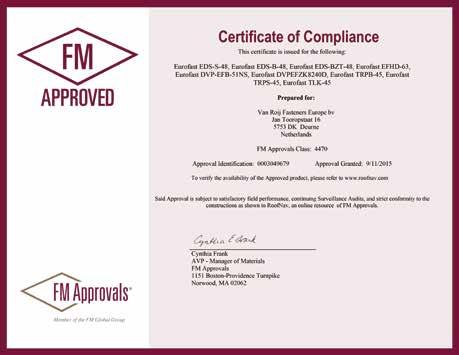

57 Zamocowania do dachów płaskich z aprobatą FM Wybrane łączniki do mocowania dachów płaskich, stosowane w najpopularniejszych aplikacjach uzyskały aprobatę FM. Certyfikat wydany przez wiodącego amerykańskiego ubezpieczyciela jest ogólnie uznawanym przez wiele międzynarodowych firm, ze względu na rygorystyczne wymagania dotyczące jakości i bezpieczeństwa. Wskazówki dotyczące bezpieczeństwa i jakości określone są przez ubezpieczyciela. Dzięki posiadaniu tego certyfikatu jesteśmy w stanie sprostać rosnącemu zapotrzebowaniu na obiekty z ubezpieczeniem FM. Oferujemy wykonanie obliczeń i dostarczenie kompleksowych planów mocowania dla dachów płaskich z wymogami FM. Obliczenia są wykonane zgodnie z restrykcyjnymi wytycznymi na bazie normy PN-EN :2008. W celu bliższego zapoznania się z ofertą profesjonalnego wsparcia technicznego zapraszamy do kontaktu z Działem Handlowym. 58

58 Plany mocowania dla łączników do dachów płaskich Prawidłowy montaż dachu płaskiego w dużej mierze zależy od dobrego doboru długości poszczególnych elementów oraz typu łączników. W zależności od konstrukcji dachu możemy wyróżnić przykrycia o różnym stopniu skomplikowania. Montaż dachów na których przewidziana została izolacja spadkowa (spadek nie jest realizowany na konstrukcji) wymaga bardzo szczegółowego przygotowania i wykonania dokładnego planu mocowania. Wychodząc naprzeciw wymaganiom rynku budowlanego, firma Baltic Fasteners oferuje wykonanie planu mocowania łączników dla konkretnego obiektu przy użyciu produktów dostępnych w naszej ofercie. Po dostarczeniu wymaganych danych, specjaliści Baltic Fasteners przygotują dla naszych Klientów kompletną dokumentację montażową. W celu bliższego zapoznania się z ofertą profesjonalnego wsparcia technicznego zapraszamy do kontaktu z Działem Handlowym. Nasi wykfalifikowani przedstawiciele handlowi szczegółowo przedstawią informacje, jak w szybki i dogodny dla Klienta sposób otrzymać plan mocowania. Przeanalizujemy również rozwiązania niestandardowe i dopełnimy wszelkich starań, aby przedstawić najbardziej optymalną propozycję. 59

59 TLK-45xL Kołki teleskopowe do mocowania dachów płaskich na różnych podłożach Kod produktu Numer EAN DxL H min H max Do stosowania z wkrętami Pudełko Karton zbiorczy mm mm mm - szt. szt. TLK Ø45x TLK Ø45x TLK Ø45x TLK Ø45x TLK TLK TLK Ø45x135 Ø45x165 Ø45x185 W zależności od długości przy wkrętach) i rodzaju użytego wkręta EDS-S / EDS-B / EDS-SRB / EFHD / (tabele grubości podano GBS / GBS-A2 / EDS-H TLK Ø45x TLK Ø45x TLK Ø45x TLK Ø45x MATERIAŁY: Kołki teleskopowe wykonane z polipropylenu Materiał charakteryzuje się wysoką udarnością oraz odpornością na starzenie D L ZALECENIA MONTAŻOWE: Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do stosowania z wkrętami o średnicy Ø 4,8 6,3 mm OCENY TECHNICZNE: ETA-06/

60 ZASADY MONTAŻU: podłoże: blacha stalowa podłoże: beton H H min 15 mm min 15 mm min 20 mm min 35 mm min 10 mm wkręt/y: EDS-S / EDS-B / EDS-SRB wkręt: EFHD podłoże: drewno, OSB, sklejka podłoże: gazobeton H H min 15 mm min 15 mm min 19 mm min 55 mm wkręt: EDS-H wkręty: GBS / GBS-A2 DANE TECHNICZNE: Nośność charakterystyczna na wyrywanie*, [N] Oznaczenie kołka Oznaczenie użytego wkręta EDS-S EDS-SRB EDS-B EFHD GBS-A2 GBS EDS-H TLK-45xxx Podłoże Blacha stalowa Szczegóły 0,7-2x0,88 mm 0,7-2x1,25 mm Beton Gazobeton Drewno * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy zredukować współczynnikiem redukcyjnym. 61

61 TRP-45xL Kołki teleskopowe do mocowania dachów płaskich na różnych podłożach NOWOŚĆ Kod produktu Numer EAN DxL h min h max Do stosowania z wkrętami Pudełko Karton zbiorczy mm mm mm - szt. szt. TRP-45-L Ø45 x TRP-45-L TRP-45-L TRP-45-L Ø45 x 60 Ø45 x 90 Ø45 x 120 W zależności od długości i rodzaju użytego wkręta (tabele grubości podano przy wkrętach) EDS-S / EDS-B / EDS-SRB / EDS-H TRP-45-L Ø45 x MATERIAŁY: Łączniki teleskopowe wykonane z poliamidu PA6 Materiał charakteryzuje się najwyższą udarnością oraz odpornością na starzenie D L ZALECENIA MONTAŻOWE: Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do stosowania z wkrętami o średnicy Ø 4,8 5,0 mm OCENY TECHNICZNE: ETA-06/

62 ZASADY MONTAŻU: podłoże: blacha stalowa podłoże: drewno, OSB, sklejka H H min 15 mm min 20 mm min 15 mm min 19 mm wkręt/y: EDS-S / EDS-B / EDS-SRB wkręt: EDS-H DANE TECHNICZNE: Nośność charakterystyczna na wyrywanie [N] Oznaczenie łącznika Oznaczenie użytego wkręta EDS-S EDS-SRB EDS-B EDS-H TRP Podłoże Blacha stalowa Szczegóły 0,7-2x0,88mm 0,7-2x1,25mm Drewno W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy zredukować współczynnikiem redukcyjnym. 63

63 -EF- N Płaskie podkładki do mocowania dachów płaskich na różnych podłożach Kod produktu Numer EAN DxT/WxDxT H min H max Typ Kształt Do stosowania z wkrętami Pudełko Karton zbiorczy mm mm mm mm mm - szt. szt. -EF-4010N Ø 40x1,0 N płaska okrągła EDS-H EF-5010N Ø 50x1,0 N płaska okrągła EF-8040N -EF-7010N -EF-7007N x40x1,0 Ø 70x1,0 Ø 70x0,7 W zależności od długości i rodzaju użytego wkręta (tabele grubości podano przy wkrętach) N płaska N płaska N płaska owalna okrągła okrągła EDS-S / EDS-B /EFHD / EDS-SRB / GBS / GBS-A2 / EDS-H EF-7005N Ø 70x0,5 N płaska okrągła EDS-S / EDS-B / EDS-SRB / EDS-H T MATERIAŁY: Podkładki dachowe wykonane z blachy stalowej Pokryte powłoką alucynkową o odporności 15 cykli Kesternich a D ZALECENIA MONTAŻOWE: Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do stosowania z wkrętami o średnicy Ø 4,8 6,3 mm T OCENY TECHNICZNE: ETA-06/0007 D W 64

64 KATEGORIA KOROZYJNOŚCI C2 ZASADY MONTAŻU: podłoże: blacha stalowa podłoże: beton H H min 20 mm min 10 mm min 35 mm wkręt/y: EDS-S / EDS-B / EDS-SRB wkręt: EFHD podłoże: drewno, OSB, sklejka podłoże: gazobeton H H min 19 mm min 55 mm wkręt: EDS-H wkręty: GBS / GBS-A2 DANE TECHNICZNE: Oznaczenie podkładki Nośność charakterystyczna na wyrywanie*, [N] Oznaczenie użytego wkręta EDS-S EDS-SRB EDS-B EFHD GBS-A2 GBS EDS-H -EF-4010N ) -EF-5010N EF-8040N EF-7010N 1) 1) 1) 1) 1) 1) 1) -EF-7007N EF-7005N Podłoże Blacha stalowa Szczegóły 0,7-2x0,88 mm 0,7-2x1,25 mm Beton Gazobeton Drewno 1) Nośność charakterystyczna nie określona * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy zredukować współczynnikiem redukcyjnym 65

65 EDS-S 4,8xL Wkręty do mocowania dachów płaskich do podłoża stalowego Kod produktu Numer EAN DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt. EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x TLK-45 / TRP-45 / EDS-S ,8x Podano w dalszej (kombinacje EDS-S ,8x części podano przy EDS-S ,8x EDS-S ,8x 80 podkładkach) EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x EDS-S ,8x PH2 L L1 D MATERIAŁY: Wkręty wykonane za stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką Magni Silver o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L Zastosowany punkt wiercący typu S Sharp ZALECENIA MONTAŻOWE: Minimalna grubość podłoża stalowego 0,70 mm Maksymalna głębokość wiercenia w stali 2x0,88 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek PH2 OCENY TECHNICZNE: ETA-06/

66 przewiercalność 2x0,88 KATEGORIA KOROZYJNOŚCI C3 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt EDS-S Do typowych grubości izolacji: H H grubość izolacji [mm] Długość tulei TLK- 45x min 15 mm min 20 mm Długość wkręta EDS-S Ø 4,8x Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x Długość wkrętów EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x zalecane kombinacje możliwe kombinacje 67

67 Optymalny dobór zestawu KOŁEK TRP-45 / wkręt EDS-S Do typowych grubości izolacji: H H grubość izolacji [mm] Długość tulei TRP- 45x min 15 mm min 20 mm Długość wkręta EDS-S Ø 4,8x Grubości izolacji dla wszystkich zestawów kołek/wkręt Długość kołków teleskopowych TRP- 45 Ø45 x 30 TRP- 45 Ø45 x 60 TRP- 45 Ø45 x 90 TRP- 45 Ø45 x 120 TRP 45 Ø45 x Długość wkrętów EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x EDS-S Ø 4.8 x zalecane kombinacje możliwe kombinacje 68

68 Optymalny dobór zestawu PODKŁADKA / wkręt EDS-S Do typowych grubości izolacji: H H grubość izolacji [mm] min 20 mm Podkładka -EF-.N Długość wkręta EDS-S Ø 4,8x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N -EF-7005N Długość wkrętów EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x170 EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x EDS-S Ø 4,8x zalecane kombinacje możliwe kombinacje 69

69 EDS-B 4,8xL Wkręty do mocowania dachów płaskich do podłoża stalowego Kod produktu Numer EAN DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt. EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x TLK-45 / TRP-45 / EDS-B ,8x Podano w (kombinacje EDS-B ,8x dalszej części podano przy EDS-B ,8x podkładkach) EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x EDS-B ,8x TX25 L L1 D MATERIAŁY: Wkręty wykonane za stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką Magni Silver o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L ZALECENIA MONTAŻOWE: Minimalna grubość podłoża stalowego 0,70 mm Maksymalna głębokość wiercenia w stali 2x1,25 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek TORX 25 OCENY TECHNICZNE: ETA-06/

70 przewiercalność 2x1,25 KATEGORIA KOROZYJNOŚCI C3 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt EDS-B Do typowych grubości izolacji: H grubość izolacji [mm] H min 15 mm min 20 mm Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x Długość tulei TLK-45x Długość wkręta EDS-B Ø 4,8x TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x Długość wkrętów EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x zalecane kombinacje możliwe kombinacje 71

71 Optymalny dobór zestawu KOŁEK TRP-45 / wkręt EDS-B Do typowych grubości izolacji: H min 15 mm H grubość izolacji [mm] min 20 mm Długość tulei TRP-45x Długość wkręta EDS-B Ø 4,8x Grubości izolacji dla wszystkich zestawów kołek/wkręt Długość kołków teleskopowych TRP- 45 Ø45 x 30 TRP- 45 Ø45 x 60 TRP- 45 Ø45 x 90 TRP- 45 Ø45 x 120 TRP 45 Ø45 x Długość wkrętów EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x EDS-B Ø 4.8 x zalecane kombinacje możliwe kombinacje 72

72 Optymalny dobór zestawu PODKŁADKA / wkręt EDS-B Do typowych grubości izolacji: H min 20 mm H grubość izolacji [mm] Podkładka -EF- N Długość wkręta EDS-B Ø 4,8x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N -EF-7005N Długość wkrętów EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x EDS-B Ø 4,8x zalecane kombinacje możliwe kombinacje 73

73 EDS-SRB 4,8xL Wkręty nierdzewne do mocowania dachów płaskich do podłoża stalowego Kod produktu Numer EAN DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt. EDS-SRB ,8x EDS-SRB ,8x EDS-SRB ,8x EDS-SRB48120 EDS-SRB48140 EDS-SRB ,8x120 4,8x140 4,8x TLK-45 / TRP-45 / Podano w (kombinacje - - dalszej części podano przy podkładkach) EDS-SRB ,8x EDS-SRB ,8x EDS-SRB ,8x L L1 MATERIAŁY: Wkręty bimetaliczne wykonane ze stali nierdzewnej (A4) Wkręty dodatkowo pokryte powłoką cynkową TX25 D ZALECENIA MONTAŻOWE: Minimalna grubość podłoża stalowego 0,7 mm Maksymalna głębokość wiercenia w stali 2x1,25 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek TORX 25 OCENY TECHNICZNE: ETA-06/

74 przewiercalność 2x1,25 KATEGORIA KOROZYJNOŚCI C4 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt EDS-SRB Do typowych grubości izolacji: H H grubość izolacji [mm] Długość tulei TLK-45x. min 15 mm min 20 mm Długość wkręta EDS- SRB Ø 4,8x Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x Długość wkrętów EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x zalecane kombinacje możliwe kombinacje 75

75 Optymalny dobór zestawu KOŁEK TRP-45 / wkręt EDS-SRB Do typowych grubości izolacji: H min 15 mm min 20 mm H grubość izolacji [mm] Długość tulei TRP-45x Długość wkręta EDS- SRB Ø 4,8x Grubości izolacji dla wszystkich zestawów kołek/wkręt Długość kołków teleskopowych TRP- 45 Ø45 x 30 TRP- 45 Ø45 x 60 TRP- 45 Ø45 x 90 TRP- 45 Ø45 x 120 TRP 45 Ø45 x Długość wkrętów EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x EDS-SRB Ø 4.8 x zalecane kombinacje możliwe kombinacje 76

76 Optymalny dobór zestawu PODKŁADKA / wkręt EDS-SRB Do typowych grubości izolacji: H min 20 mm H grubość izolacji [mm] Podkładka -EF- N Długość wkręta EDS-SRB Ø 4,8x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N -EF-7005N EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x Długość wkrętów EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x EDS-SRB Ø 4,8x zalecane kombinacje możliwe kombinacje 77

77 EFHD 6,3xL Wkręty do mocowania dachów płaskich do podłoża betonowego Kod produktu Numer EAN DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt. EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x ,5 TLK-45 / Podano w EFHD ,3x w zależności od min. 35 (kombinacje podano dalszej części EFHD ,3x klasy betonu przy podkładkach) EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x EFHD ,3x L D L1 MATERIAŁY: Wkręty wykonane za stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką Magni Silver o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L Zastosowany punkt wiercący typu RICOH TX25 ZALECENIA MONTAŻOWE: Przed instalacją w podłożu betonowym należy wykonać otwór wstępny o średnicy 5 mm w betonie normalnej klasy lub 5,5 mm w bardzo twardym betonie Minimalna głębokość kotwienia w podłożu betonowym 35 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek TORX 25 OCENY TECHNICZNE: ETA-06/

78 KATEGORIA KOROZYJNOŚCI C3 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt EFHD Do typowych grubości izolacji: H H grubość izolacji [mm] min 15 mm min 10 mm min 35 mm Długość tulei TLK-45x Długość wkręta EFHD Ø 6,3x Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x Długość wkrętów EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x zalecane kombinacje możliwe kombinacje 79

79 Optymalny dobór zestawu PODKŁADKA / wkręt EFHD Do typowych grubości izolacji: H min 15 mm min 10 mm min 35 mm H grubość izolacji [mm] Podkładka -EF- N Długość wkręta EFHD Ø 6,3x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x Długość wkrętów EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x EFHD Ø 6,3x zalecane kombinacje możliwe kombinacje 80

80 KATEGORIA KOROZYJNOŚCI C3 EDS-H 5,0xL Wkręty do mocowania dachów płaskich do podłoża drewnianego Kod produktu Numer EAN EDS-H ,0x20 15 DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt EDS-H ,0x EDS-H ,0x EDS-H ,0x EDS-H ,0x40 35 TLK-45 / TRP-45 / EDS-H ,0x45 40 Podano (kombinacje - - w dalszej części podano przy EDS-H ,0x55 50 podkładkach) EDS-H ,0x EDS-H ,0x EDS-H ,0x EDS-H ,0x PH2 L L1 D MATERIAŁY: Wkręty wykonane za stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką Magni Silver o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L Zastosowany punkt wiercący typu S Sharp ZALECENIA MONTAŻOWE: Minimalna grubość podłoża drewnianego 19 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek PH2 OCENY TECHNICZNE: ETA-06/

81 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt EDS-H Do typowych grubości izolacji: H H grubość izolacji [mm] min 15 mm min 19 mm Długość tulei TLK-45x Długość wkręta EDS-H Ø 5,0x Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x EDS-H Ø 5,0x Długość wkrętów EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x zalecane kombinacje możliwe kombinacje 82

82 Optymalny dobór zestawu KOŁEK TRP-45 / wkręt EDS-H Do typowych grubości izolacji: H min 15 mm min 19 mm H grubość izolacji [mm] Długość tulei TRP-45x Długość wkręta EDS-H Ø 5,0x Grubości izolacji dla wszystkich zestawów kołek/wkręt Długość kołków teleskopowych TRP- 45 Ø45 x 30 TRP- 45 Ø45 x 60 TRP- 45 Ø45 x 90 TRP- 45 Ø45 x 120 TRP 45 Ø45 x Długość wkrętów EDS-H Ø5.0 x EDS-H Ø5.0 x EDS-H Ø5.0 x EDS-H Ø5.0 x EDS-H Ø5.0 x zalecane kombinacje możliwe kombinacje 83

83 Optymalny dobór zestawu PODKŁADKA / wkręt EDS-H Do typowych grubości izolacji: H min 19 mm H grubość izolacji [mm] Podkładka -EF-.N Długość wkręta EDS-H Ø 5,0x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-4010N -EF-5010N -EF-8040N -EF-7010N -EF-7007N -EF-7005N EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x Długość wkrętów EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x EDS-H Ø 5,0x zalecane kombinacje możliwe kombinacje 84

84 KATEGORIA KOROZYJNOŚCI C3 GBS 6,0xL Wkręty do mocowania dachów płaskich do podłoża z gazobetonu Kod produktu Numer EAN GBS ,0x60 50 DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt GBS ,0x GBS ,0x GBS ,0x GBS ,0x GBS ,0x TLK-45 / Podano w dalszej min. 55 (kombinacje podano GBS ,0x części przy podkładkach) GBS ,0x GBS ,0x GBS ,0x GBS ,0x GBS ,0x L L1 D MATERIAŁY: Wkręty wykonane za stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką Magni Silver o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L Zastosowany punkt wiercący typu S Sharp TX25 ZALECENIA MONTAŻOWE: Minimalna głębokość kotwienia w gazobetonie 55 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać koncówek TORX 25 OCENY TECHNICZNE: ETA-06/

85 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt GBS Do typowych grubości izolacji: H H grubość izolacji [mm] Długość tulei TLK-45 x... Długość wkręta GBS Ø 6,0 x min 15 mm min 55 mm Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x GBS Ø 6,0x GBS Ø 6,0x Długość wkrętów GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x zalecane kombinacje możliwe kombinacje 86

86 Optymalny dobór zestawu PODKŁADKA / wkręt GBS Do typowych grubości izolacji: H min 55 mm H grubość izolacji [mm] Podkładka -EF- N Długość wkręta GBS Ø 6,0x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N Długość wkrętów GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x GBS Ø 6,0x zalecane kombinacje możliwe kombinacje 87

87 GBS A2 6,0xL Wkręty nierdzewne do mocowania dachów płaskich do podłoża z gazobetonu Kod produktu Numer EAN DxL L1 H min H max Średnica wiertła Głębokość kotwienia Do stosowania z: Pudełko Karton zbiorczy mm mm mm mm mm mm - szt. szt. GBSA ,0x GBSA ,0x TLK-45 / Podano w dalszej min. 55 (kombinacje podano GBSA ,0x części przy podkładkach) GBSA ,0x L L1 MATERIAŁY: Wkręty wykonane za stali nierdzewnej pasywowanej powierzchniowo Zastosowany punkt wiercący typu S Sharp TX25 D ZALECENIA MONTAŻOWE: Minimalna głębokość kotwienia w gazobetonie 55 mm Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym Do montażu należy używać końcówek TORX 25 OCENY TECHNICZNE: ETA-06/

88 KATEGORIA KOROZYJNOŚCI C3 Optymalny dobór zestawu KOŁEK TLK-45 / wkręt GBS A2 Do typowych grubości izolacji: H min 15 mm min 55 mm H grubość izolacji [mm] Długość tulei TLK-45x. Długość wkręta GBS A2 Ø 6,0x Długość kołków teleskopowych Grubości izolacji dla wszystkich zestawów kołek/wkręt TLK- 45 Ø45x35 TLK- 45 Ø45x65 TLK- 45 Ø45x85 TLK- 45 Ø45x105 TLK- 45 Ø45x135 TLK- 45 Ø45x165 TLK- 45 Ø45x185 TLK- 45 Ø45x225 TLK- 45 Ø45x255 TLK- 45 Ø45x285 TLK- 45 Ø45x Długość wkrętów GBS A2 Ø6,0x GBS A2 Ø 6,0x GBS A2 Ø 6,0x GBS A2 Ø 6,0x zalecane kombinacje możliwe kombinacje 89

89 Optymalny dobór zestawu PODKŁADKA / wkręt GBS A2 Do typowych grubości izolacji: H min 55 mm H grubość izolacji [mm] Podkładka -EF- N Długość wkręta GBS A2 Ø 6,0x Rodzaje płaskich podkładek dachowych Grubości izolacji dla wszystkich zestawów podkładka/wkręt -EF-5010N -EF-8040N -EF-7010N -EF-7007N Długość wkrętów GBS A2 Ø 6,0x GBS A2 Ø 6,0x GBS A2 Ø 6,0x GBS A2 Ø 6,0x zalecane kombinacje możliwe kombinacje 90

90 KATEGORIA KOROZYJNOŚCI C2 ISPC 50xL Łączniki trzpieniowe do mocowania dachów płaskich na podłożu betonowym Kod produktu Numer EAN DxL h min h max ISPC Ø 50x Średnica wiercenia Głębokość kotwienia Do stosowania z wkrętami Pudełko Karton zbiorczy mm mm mm mm mm - szt. szt ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x min ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x ISPC Ø 50x MATERIAŁY: Łączniki wykonane z poliamidu PA 6 Trzpienie pokryte powłoką CRAPAL o odporności 15 cykli Kesternich a testowane zgodnie z DIN S2,0L D L ZALECENIA MONTAŻOWE: Ilość łączników potrzebnych do zamocowania izolacji dachowej należy ustalić na podstawie wyliczeń zgodnych z normą PN-EN Do montażu należy użyć młotka przeznaczonego do instalacji łączników trzpieniowych Przed instalacją w podłożu betonowym należy wykonać otwór wstępny o średnicy Ø 8 mm Minimalna głębokość kotwienia w podłożu betonowym 35 mm OCENY TECHNICZNE: ETA-06/

91 ZASADY MONTAŻU: podłoże: beton H min 35 mm DANE TECHNICZNE: Oznaczenie łącznika Nośność charakterystyczna na wyrywanie*, [N] ISPC ISPC-50xxx 0 Podłoże Beton * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy zredukować współczynnikiem redukcyjnym. 92

92 Wkręty do montażu blach stalowych 4

93 Wkręty do montażu blachodachówki do podłoża drewnianego NOWOŚĆ M2PH-P 4,8x35 Estetyczny łeb z napędem typu TORX 25. Do montażu zalecana jest specjalna nasadka magnetyczna Aluminiowa podkładka z EPDM. Specjalny skład chemiczny zapewnia bardzo dobrą odporność na promieniowanie UV Najwyższy stopień ochrony wkrętów, dzięki zastosowaniu powłoki PREMIUM. Wielowarstwowa powłoka zapewnia GWARANTOWANĄ odporność w środowisku korozyjnym kategorii C2 C3 Zastosowanie dwustopniowego wiertła o unikalnym kształcie zapewnia stabilne wiercenie w podłożu z blachy Wzór użytkowy, zgłoszenie nr W Przetestuj próbki za darmo* Specjalna nasadka magnetyczna do montażu wkrętów Pełna karta produktowa - str 136 * szczegóły w Dziale Handlowym 94

94 Porównanie wkrętów do montażu blachodachówki Nowe wkręty M2PH-P Standardowe wkręty S T A B I L N O Ś Ć Zaostrzona część wiertła stabilnie opiera się na blasze zapewniając przyjemność montażu. Typowe wiertło przez swój kształt nie opiera się tak stabilnie na blasze i może ślizgać się przy wkręcaniu. E S T E T Y K A I F U N K C J O N A L N O Ś Ć Półkolisty łeb z podkładką o tej samej średnicy, ładnie komponuje się z podłożem. Ewentualne zniszczenie powłoki przy montażu nie jest widoczne. Typowy łeb sześciokątny jest mniej estetyczny. Ewentualne zniszczenie powłoki lakierniczej podczas montażu jest widoczne na powierzchni zewnętrznej wkręta. 95

95 Wkręty do łączenia blach stalowych w klasie C4 M0-SP 4,8x20 Podkładka ze stali nierdzewnej typu E14 SUPER PREMIUM 1000h Klasa korozyjności C4 Przetestuj próbki za darmo* Pełna karta produktowa - str 106 * szczegóły w Dziale Handlowym 96

96 Wkręty do montażu blach do podłoża stalowego M20-P 5,5x55 PREMIUM 540 h klasa korozyjności C3 nowa geometria gwintu zapewnia łatwiejsze wkręcanie największa przewiercalność do 20 mm już na rynku Przetestuj próbki za darmo* Pełna karta produktowa - str 128 * szczegóły w Dziale Handlowym 97

97 spis treści Strona Kategoria korozyjności Opis 92 - Wybrane nowe rozwiązania 97 - Podstawowy dobór wkrętów do montażu blach stalowych 98 - Przegląd zamocowań do blach stalowych 99 - Plany mocowania dla wkrętów do montażu blach stalowych 100 C3 M0PH-P 4,8x20 z podkładką A C2 M0 4,8x20 z podkładką V C2 M0 4,8x20 bez podkładki 106 C4 M0-SP 4,8x20 z podkładką E C2 M3 4,8xL z podkładką V C2 M3 4,8xL bez podkładki 112 C2 M5 5,5xL z podkładką V C2 M5 5,5xL bez podkładki 116 C3 M5-P 5,5xL z podkładką A C2 M6 6,3xL z podkładką V C2 M8 5,5xL z podkładką V C2 M12 5,5x35 z podkładką V C2 M12 5,5x35 bez podkładki 126 C3 M12-P 5,5x35 z podkładką A C3 M20-P 5,5x55 z podkładką A C2 MT-B 6,3xL z podkładką V C2 MW-0 4,2xL z płaskim łbem PH2 134 C2 MW-2 4,2xL z płaskim łbem PH2 136 C3 M2PH-P 4,8xL z podkładką A C2 M2 4,8xL z podkładką V

98 Podstawowy dobór wkrętów do montażu blach stalowych Podłoża Połączenia Typowe profile stalowe dla danego podłoża Typ wkręta Kategoria korozyjności Oznaczenie wkręta Podkładka - C1 C2 M0 blacha/blacha blacha stalowa o grubości od 0,50 1,00 mm V14 C4 M0-SP E14 C1 C3 M0PH-P A12 zetowniki - profile zamknięte o grubości ścianki od 1 3 mm C1 C2 M3 V14 blacha/profil zimnogięty zetowniki C1 C2 M5 - profile zamknięte o grubości ścianki od 1,5 5 mm V14 C1 C3 M5-P A14 dwuteowniki IPE 80 IPE 160 IPN 80 IPN 120 ceowniki UPN 50 UPN 65 UPE 80 UPE 100 C1 C2 M8 V14 blacha/profil gorącowalcowany dwuteowniki IPE 80 IPE 330 IPN 80 IPN 200 HEA 100 HEA 220 HEB 100 HEB 120 ceowniki UPN 50 UPN 200 UPE 80 UPE C1 C2 M12 V14 C1 C3 M12-P A14 dwuteowniki IPE 120 IPE 550 IPN 100 IPN 360 HEA 100 HEA 400 HEB 100 HEB 300 ceowniki UPN 50 UPN 300 UPE 80 UPE 200 C1 C3 M20-P A16 blacha/beton - C1 C3 MC2-P A16 drewno - C1 C3 M2PH-P A12 99

99 Przegląd zamocowań do blach stalowych do zastosowania wkręty: M0 M0-SP M0PH-P do zastosowania wkręty: M3 M5 M5-P M6 do zastosowania wkręty: M0 M0-SP M0PH-P do zastosowania wkręty: M12 M12-P M20-P MT-B do zastosowania wkręty: M0 M0-SP M0PH-P do zastosowania wkręty: M

100 Plany mocowania dla wkrętów do montażu blach stalowych Połączenia wykonane za pomocą wkrętów do podłoża stalowego są połączeniami pośrednimi rozłącznymi. Połączenia są elementem najbardziej narażonym na zniszczenie. Prawidłowe dobranie i zaprojektowanie zamocowań z użyciem wkrętów jest szczególnie ważne dla bezpiecznego użytkowania obiektu. Określenie ilości i typu wkrętów, wymaga analizy szeregu danych oraz wykonania obliczeń. Ma to również swoje uzasadnienie ekonomiczne. Tylko prawidłowo wykonany projekt mocowania wykonany zgodnie z obowiązującymi normami oraz montaż wykonany zgodnie z wytycznymi tego planu zapewnia bezpieczne użytkowanie. Wychodząc naprzeciw wymaganiom rynku budowlanego, firma Baltic Fasteners oferuje wykonanie planu mocowania łączników dla konkretnego obiektu przy użyciu produktów dostępnych w naszej ofercie. Po dostarczeniu wymaganych danych, specjaliści Baltic Fasteners przygotują dla naszych Klientów kompletną dokumentację montażową. W celu bliższego zapoznania się z ofertą profesjonalnego wsparcia technicznego zapraszamy do kontaktu z Działem Handlowym. Nasi wykfalifikowani przedstawiciele handlowi szczegółowo przedstawią informacje, jak w szybki i dogodny dla Klienta sposób otrzymać plan mocowania. Przeanalizujemy również rozwiązania niestandardowe i dopełnimy wszelkich starań, aby przedstawić najbardziej optymalną propozycję

101 M0PH-P 4,8xL z podkładką A12 Wkręty samowiercące do łączenia blach stalowych NOWOŚĆ Kod produktu Numer EAN DxL Kolor h min stal/drewno h max h min stal h max Max. grubość wiercenia Nacięcie Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm mm mm szt. szt. BFPHP ,8x20 szary 0,50+0, ,00 + 1,00 TORX Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: ETA-16/0739 Wzór użytkowy, zgłoszenie nr W

102 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna zamocowań wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 1,28 1,28 1,28 1,28 1,28 1,28 0,55 1,28 1,28 1,28 1,28 1,28 1,28 M0 PH-P 4,8x20 0,63 1,28 1,28 1,56 1,56 1,56 1,56 0,75 1,28 1,28 1,56 2,30 2,30 2,30 0,88 1,28 1,28 1,56 2,30 2,30 2,30 1,00 1,28 1,28 1,56 2,30 2,30 2,95 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 0,66 0,66 0,70 0,70 0,70 0,70 0,55 0,66 0,66 0,70 0,70 0,70 0,70 M0 PH-P 4,8x20 0,63 0,66 0,66 0,79 0,79 0,79 0,79 0,75 0,66 0,66 0,94 1,05 1,05 1,05 0,88 0,66 0,66 0,94 1,05 1,05 1,05 1,00 0,66 0,66 0,94 1,09 1,09 1,40 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

103 M0 4,8x20 z podkładką V14 Wkręty samowiercące do łączenia blach stalowych Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,8x20 cynk 0,50 + 0,50 8,00 1,00 + 1, Podstawowa paleta kolorów RAL BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, BF R ,8x20 RAL ,50 + 0,50 8,00 1,00 + 1, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

104 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna zamocowań wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 1,28 1,28 1,28 1,28 1,28 1,28 0,55 1,28 1,28 1,28 1,28 1,28 1,28 M0 4,8x20 0,63 1,28 1,28 1,47 1,47 1,47 1,47 0,75 1,28 1,28 1,47 2,41 2,41 2,41 0,88 1,28 1,28 1,47 2,41 2,41 2,41 1,00 1,28 1,28 1,47 2,41 2,41 2,58 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 0,66 0,66 0,94 1,09 1,09 1,61 0,55 0,66 0,66 0,94 1,09 1,09 1,61 M0 4,8x20 0,63 0,66 0,66 0,94 1,09 1,09 1,61 0,75 0,66 0,66 0,94 1,09 1,09 1,61 0,88 0,66 0,66 0,94 1,09 1,09 1,61 1,00 0,66 0,66 0,94 1,09 1,09 1,61 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

105 M0 4,8x20 bez podkładki Wkręty samowiercące do łączenia blach stalowych Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,8x20 cynk 0,50 + 0,50 11,00 1,00x1, MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą L D ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 0 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

106 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 1,28 1,28 1,28 1,28 1,28 1,28 0,55 1,28 1,28 1,28 1,28 1,28 1,28 M0 4,8x20 0,63 1,28 1,28 1,47 1,47 1,47 1,47 0,75 1,28 1,28 1,47 2,41 2,41 2,41 0,88 1,28 1,28 1,47 2,41 2,41 2,41 1,00 1,28 1,28 1,47 2,41 2,41 2,58 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 0,61 0,61 0,61 0,61 0,61 0,61 0,55 0,61 0,61 0,61 0,61 0,61 0,61 M0 4,8x20 0,63 0,66 0,66 0,80 0,80 0,80 0,80 0,75 0,66 0,66 0,94 0,96 0,96 0,96 0,88 0,66 0,66 0,94 0,96 0,96 0,96 1,00 0,66 0,66 0,94 0,96 0,96 0,97 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

107 M0-SP 4,8x20 z podkładką E14 Wkręty samowiercące do łączenia blach stalowych NOWOŚĆ Kod produktu Numer EAN DxL Kolor h min h max Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BFSP ,8x20 szary 0,50 + 0,50 8,00 1,00 + 1, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana ze stali nierdzewnej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

108 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna zamocowań wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 1,28 1,28 1,28 1,28 1,28 1,28 0,55 1,28 1,28 1,28 1,28 1,28 1,28 M0-SP 4,8x20 0,63 1,28 1,28 1,47 1,47 1,47 1,47 0,75 1,28 1,28 1,47 2,41 2,41 2,41 0,88 1,28 1,28 1,47 2,41 2,41 2,41 1,00 1,28 1,28 1,47 2,41 2,41 2,58 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 0,50 0,66 0,66 0,94 1,09 1,09 1,61 0,55 0,66 0,66 0,94 1,09 1,09 1,61 M0-SP 4,8x20 0,63 0,66 0,66 0,94 1,09 1,09 1,61 0,75 0,66 0,66 0,94 1,09 1,09 1,61 0,88 0,66 0,66 0,94 1,09 1,09 1,61 1,00 0,66 0,66 0,94 1,09 1,09 1,61 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

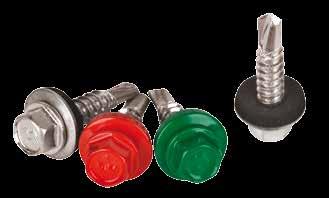

109 M3 4,8xL z podkładką V14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,8x16 cynk 1,00 + 0, BF ,8x19 cynk 1,00 + 0, BF ,8x22 cynk 1,00 + 0, BF ,8x25 cynk 1,00 + 0, BF ,8x32 cynk 1,00 + 0, BF ,8x35 cynk 1,00 + 0, BF ,8x50 cynk 1,00 + 0, Podstawowa paleta kolorów RAL BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, BF R ,8x19 RAL ,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 110

110 przewiercalność 3 KATEGORIA KOROZYJNOŚCI C2 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 3 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/0739 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 1,00 1,25 1,50 2,00 3,00 4,00 5,00 6,00 0,50 1,17 1,17 1,17 1, ,55 1,17 1,17 1,17 1, ,63 1,44 1,44 1,44 1, ,75 2,27 2,27 2,27 2, ,88 2,27 2,27 2,27 2, M3 4,8xL 1,00 2,64 2,64 2,64 2, ,13 2,64 2,64 2, ,25 2,64 2,64 2, ,50 2,64 2,64 2, ,75 2,64 2, ,00 2, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 1,00 1,25 1,50 2,00 3,00 4,00 5,00 6,00 0,50 1,16 1,16 2,03 2, ,55 1,16 1,16 2,03 2, ,63 1,16 1,16 2,03 3, ,75 1,16 1,16 2,03 3, ,88 1,16 1,16 2,03 3, M3 4,8xL 1,00 1,16 1,16 2,03 3, ,13 1,16 1,16 2, ,25 1,16 1,16 2, ,50 1,16 1,16 2, ,75 1,16 1, ,00 1, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

111 M3 4,8xL bez podkładki Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,8x19 cynk 1,00 + 0, BF ,8x25 cynk 1,00 + 0, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 3 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

112 przewiercalność 3 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M3 4,8xL Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkręta na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 1,00 1,25 1,50 2,00 3,00 4,00 5,00 6,00 0,50 1,17 1,17 1,17 1, ,55 1,17 1,17 1,17 1, ,63 1,44 1,44 1,44 1, ,75 2,27 2,27 2,27 2, ,88 2,27 2,27 2,27 2, ,00 2,64 2,64 2,64 2, ,13 2,64 2,64 2, ,25 2,64 2,64 2, ,50 2,64 2,64 2, ,75 2,64 2, ,00 2, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 1,00 1,25 1,50 2,00 3,00 4,00 5,00 6,00 0,50 0,61 0,61 0,61 0, ,55 0,61 0,61 0,61 0, ,63 0,80 0,80 0,80 0, ,75 0,96 0,96 0,96 0, ,88 0,96 0,96 0,96 0, M3 4,8xL 1,00 0,97 0,97 0,97 0, ,13 0,97 0,97 0, ,25 0,97 0,97 0, ,50 0,97 0,97 0, ,75 0,97 0, ,00 0, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

113 M5 5,5xL z podkładką V14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,5x19 cynk 1,50 + 0, BF ,5x25 cynk 1,50 + 0, BF ,5x32 cynk 1,50 + 0, BF ,5x38 cynk 1,50 + 0, BF ,5x50 cynk 1,50 + 0, BF ,5x60 cynk 1,50 + 0, BF ,5x70 cynk 1,50 + 0, Podstawowa paleta kolorów RAL BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, BF R ,5x25 RAL ,50 + 0, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 114

114 przewiercalność 5 KATEGORIA KOROZYJNOŚCI C2 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 5 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/0739 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M5 5,5xL Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 1,35 1,35 1,35 1, ,55 1,35 1,35 1,35 1, ,63 1,69 1,69 1,69 1, ,75 2,11 2,11 2,11 2, ,88 2,11 2,11 2,11 2, ,00 2,38 2,38 2,38 2, ,13 2,38 2,38 2, ,25 2,87 2,87 2, ,50 2,87 2,87 2, ,75 2,87 2,87 2, ,00 2,87 2,87 2, Oznaczenie łącznika M5 5,5xL Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 1,90 2,43 2,54 2, ,55 1,90 2,43 2,54 2, ,63 1,90 2,43 3,41 3, ,75 1,90 2,43 4,10 4, ,88 1,90 2,43 4,10 4, ,00 1,90 2,43 4,10 4, ,13 1,90 2,43 4, ,25 1,90 2,43 4, ,50 1,90 2,43 4, ,75 1,90 2,43 4, ,00 1,90 2,43 4, ) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 przy grubości podłoża < 3 mm lub S235JR według PN-EN :2007 przy grubości podłoża 3 mm 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

115 M5 5,5xL bez podkładki Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,5x25 cynk 1,50 + 0, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 5 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 5 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

116 przewiercalność 5 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M5 5,5xL Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 1,35 1,35 1,35 1, ,55 1,35 1,35 1,35 1, ,63 1,69 1,69 1,69 1, ,75 2,11 2,11 2,11 2, ,88 2,11 2,11 2,11 2, ,00 2,38 2,38 2,38 2, ,13 2,38 2,38 2, ,25 2,87 2,87 2, ,50 2,87 2,87 2, ,75 2,87 2,87 2, ,00 2,87 2,87 2, Oznaczenie łącznika M5 5,5xL Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 0,80 0,80 0,80 0, ,55 0,80 0,80 0,80 0, ,63 1,00 1,00 1,00 1, ,75 1,31 1,31 1,31 1, ,88 1,31 1,31 1,31 1, ,00 1,31 1,31 1,31 1, ,13 1,31 1,31 1, ,25 1,31 1,31 1, ,50 1,31 1,31 1, ,75 1,31 1,31 1, ,00 1,31 1,31 1, ) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 przy grubości podłoża < 3 mm lub S235JR według PN-EN :2007 przy grubości podłoża 3 mm 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

117 M5-P 5,5xL z podkładką A14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego NOWOŚĆ Kod produktu Numer EAN DxL Kolor h min h max Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BFP ,5x25 szary 1,50 + 0, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminum z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 5 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

118 przewiercalność 5 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M5-P 5,5xL Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 1,35 1,35 1,35 1, ,55 1,35 1,35 1,35 1, ,63 1,69 1,69 1,69 1, ,75 2,11 2,11 2,11 2, ,88 2,11 2,11 2,11 2, ,00 2,38 2,38 2,38 2, ,13 2,38 2,38 2, ,25 2,87 2,87 2, ,50 2,87 2,87 2, ,75 2,87 2,87 2, ,00 2,87 2,87 2, Oznaczenie łącznika M5-P 5,5xL Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 1,50 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,50 1,90 2,43 2,54 2, ,55 1,90 2,43 2,54 2, ,63 1,90 2,43 3,41 3, ,75 1,90 2,43 4,10 4, ,88 1,90 2,43 4,10 4, ,00 1,90 2,43 4,10 4, ,13 1,90 2,43 4, ,25 1,90 2,43 4, ,50 1,90 2,43 4, ,75 1,90 2,43 4, ,00 1,90 2,43 4, ) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 przy grubości podłoża < 3 mm lub S235JR według PN-EN :2007 przy grubości podłoża 3 mm 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

119 M6 6,3xL z podkładką V16 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego NOWOŚĆ Kod produktu Numer EAN DxL Kolor h min h max Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,3x25 cynk 3,00 + 0, L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 6 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

120 przewiercalność 6 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M6 6,3xL Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość mocowanej blachy 1), [mm] Grubość podłoża stalowego 1), [mm] 3,00 4,00 5,00 6,00 8,00 10,00 12,00 14,00 0,50 1,72 1,72 1, ,55 1,72 1,72 1, ,63 1,90 1,90 1, ,75 2,69 2,69 2, ,88 2,69 2,69 2, ,00 3,10 3,10 3, ,13 3,10 3, ,25 3,10 3, ,50 3,10 3, ,75 3,10 3, ,00 3,10 3, Oznaczenie łącznika M6 6,3xL Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość mocowanej blachy 1), [mm] Grubość podłoża stalowego 1), [mm] 3,00 4,00 5,00 6,00 8,00 10,00 12,00 14,00 0,50 2,65 2,65 2, ,55 2,65 2,65 2, ,63 3,63 3,63 3, ,75 3,98 3,98 4, ,88 3,98 3,98 4, ,00 3,98 3,98 4, ,13 3,98 3, ,25 3,98 3, ,50 3,98 3, ,75 3,98 3, ,00 3,98 3, ) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

121 M8 5,5xL z podkładką V14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,5x24 cynk 2,00 + 0, BF ,5x27 cynk 2,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 8 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 8 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

122 przewiercalność 8 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika M8 5,5xL Oznaczenie łącznika M8 5,5xL Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość mocowanej blachy 2), [mm] Grubość podłoża stalowego 1), [mm] 2,00 3,00 4,00 5,00 6,00 8,00 10,00 12,00 0,50 1,41 1,41 1,41 1,41 1, ,55 1,41 1,41 1,41 1,41 1, ,63 1,77 1,77 1,77 1,77 1, ,75 2,35 2,35 2,35 2,35 2, ,88 2,35 2,35 2,35 2,35 2, ,00 2,50 2,50 2,50 2,50 2, ,13 2,50 2,50 2,50 2,50 2, ,25 2,50 2,50 2,50 2,50 2, ,50 2,50 2,50 2,50 2,50 2, ,75 2,50 2,50 2,50 2,50 2, ,00 2,50 2,50 2,50 2,50 2, Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 3,00 4,00 5,00 6,00 8,00 10,00 12,00 0,50 1,90 2,54 2,54 2,54 2, ,55 1,90 2,54 2,54 2,54 2, ,63 1,90 3,41 3,41 3,41 3, ,75 1,90 3,92 3,92 4,10 4, ,88 1,90 3,92 3,92 4,10 4, ,00 1,90 3,92 3,92 4,05 4, ,13 1,90 3,92 3,92 4,05 4, ,25 1,90 3,92 3,92 4,05 4, ,50 1,90 3,92 3,92 4,05 4, ,75 1,90 3,92 3,92 4,05 4, ,00 1,90 3,92 3,92 4,05 4, ) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 przy grubości podłoża < 3 mm lub S235JR według PN-EN :2007 przy grubości podłoża 3 mm 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

123 M12 5,5x35 z podkładką V14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,5x35 cynk 4,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

124 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 1,66 1,66 1,66 1,66 1, ,55 1,66 1,66 1,66 1,66 1, ,63 1,76 1,76 1,76 1,76 1, ,75 2,60 2,60 2,60 2,60 2, M12 5,5x35 0,88 2,60 2,60 2,60 2,60 2, ,00 3,37 3,37 3,37 3,37 3, ,13 3,37 3,37 3,37 3,37 3, ,25 3,37 3,37 3,37 3,37 3, ,50 3,37 3,37 3,37 3,37 3, ,75 3,37 3,37 3,37 3,37 3, ,00 3,37 3,37 3,37 3,37 3, Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 2,54 2,54 2,54 2,54 2, ,55 2,54 2,54 2,54 2,54 2, ,63 3,41 3,41 3,41 3,41 3, ,75 4,10 4,10 4,10 4,10 4, M12 5,5x35 0,88 4,10 4,10 4,10 4,10 4, ,00 4,10 4,10 4,10 4,10 4, ,13 4,10 4,10 4,10 4,10 4, ,25 4,10 4,10 4,10 4,10 4, ,50 4,10 4,10 4,10 4,10 4, ,75 4,10 4,10 4,10 4,10 4, ,00 4,10 4,10 4,10 4,10 4, ) stal gatunku S235JR według PN-EN :2007 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

125 M12 5,5x35 bez podkładki Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,5x35 cynk 4,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 12 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

126 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 1,66 1,66 1,66 1,66 1, ,55 1,66 1,66 1,66 1,66 1, ,63 1,76 1,76 1,76 1,76 1, ,75 2,60 2,60 2,60 2,60 2, M12 5,5x35 0,88 2,60 2,60 2,60 2,60 2, ,00 3,37 3,37 3,37 3,37 3, ,13 3,37 3,37 3,37 3,37 3, ,25 3,37 3,37 3,37 3,37 3, ,50 3,37 3,37 3,37 3,37 3, ,75 3,37 3,37 3,37 3,37 3, ,00 3,37 3,37 3,37 3,37 3, Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 0,80 0,80 0,80 0,80 0, ,55 0,80 0,80 0,80 0,80 0, ,63 1,00 1,00 1,00 1,00 1, ,75 1,31 1,31 1,31 1,31 1, M12 5,5x35 0,88 1,31 1,31 1,31 1,31 1, ,00 1,31 1,31 1,31 1,31 1, ,13 1,31 1,31 1,31 1,31 1, ,25 1,31 1,31 1,31 1,31 1, ,50 1,31 1,31 1,31 1,31 1, ,75 1,31 1,31 1,31 1,31 1, ,00 1,31 1,31 1,31 1,31 1, ) stal gatunku S235JR według PN-EN :2007 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

127 M12-P 5,5x35 z podkładką A14 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego NOWOŚĆ Kod produktu Numer EAN DxL Kolor h min h max Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BFP ,5x35 szary 4,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana zaluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

128 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 1,66 1,66 1,66 1,66 1, ,55 1,66 1,66 1,66 1,66 1, ,63 1,76 1,76 1,76 1,76 1, ,75 2,60 2,60 2,60 2,60 2, M12-P 5,5x35 0,88 2,60 2,60 2,60 2,60 2, ,00 3,37 3,37 3,37 3,37 3, ,13 3,37 3,37 3,37 3,37 3, ,25 3,37 3,37 3,37 3,37 3, ,50 3,37 3,37 3,37 3,37 3, ,75 3,37 3,37 3,37 3,37 3, ,00 3,37 3,37 3,37 3,37 3, Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkręta na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 0,50 2,54 2,54 2,54 2,54 2, ,55 2,54 2,54 2,54 2,54 2, ,63 3,41 3,41 3,41 3,41 3, ,75 4,10 4,10 4,10 4,10 4, M12-P 5,5x35 0,88 4,10 4,10 4,10 4,10 4, ,00 4,10 4,10 4,10 4,10 4, ,13 4,10 4,10 4,10 4,10 4, ,25 4,10 4,10 4,10 4,10 4, ,50 4,10 4,10 4,10 4,10 4, ,75 4,10 4,10 4,10 4,10 4, ,00 4,10 4,10 4,10 4,10 4, ) stal gatunku S235JR według PN-EN :2007 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

129 M20-P 5,5x55 z podkładką A16 Wkręty samowiercące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BFP ,5x55 szary 6,00 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 20 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

130 przewiercalność 20 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 6,00 8,00 10,00 12,00 14,00 16,00 18,00 20,00 0,50 1,72 1,72 1,72 1,72 1,72 1,72 1,72-0,55 1,72 1,72 1,72 1,72 1,72 1,72 1,72-0,63 1,90 1,90 1,90 1,90 1,90 1,90 1,90-0,75 2,69 2,69 2,69 2,69 2,69 2,69 2,69 - M20-P 5,5x55 0,88 2,69 2,69 2,69 2,69 2,69 2,69 2,69-1,00 3,10 3,10 3,10 3,10 3,10 3,10 3,10-1,13 3,10 3,10 3,10 3,10 3,10 3,10 3,10-1,25 3,10 3,10 3,10 3,10 3,10 3,10 3,10-1,50 3,10 3,10 3,10 3,10 3,10 3,10 3,10-1,75 3,10 3,10 3,10 3,10 3,10 3,10 3,10-2,00 3,10 3,10 3,10 3,10 3,10 3,10 3,10 - Oznaczenie łącznika M20-P 5,5x55 Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 6,00 8,00 10,00 12,00 14,00 16,00 18,00 20,00 0,50 2,65 2,65 2,65 2,65 2,65 2,65 2,65-0,55 2,65 2,65 2,65 2,65 2,65 2,65 2,65-0,63 3,63 3,63 3,63 3,63 3,63 3,63 3,63-0,75 4,27 4,27 4,27 4,27 4,27 4,27 4,27-0,88 4,27 4,27 4,27 4,27 4,27 4,27 4,27-1,00 4,75 4,75 4,75 4,75 4,75 4,75 4,75-1,13 4,75 4,75 4,75 4,75 4,75 4,75 4,75-1,25 4,75 4,75 4,75 4,75 4,75 4,75 4,75-1,50 4,75 4,75 4,75 4,75 4,75 4,75 4,75-1,75 4,75 4,75 4,75 4,75 4,75 4,75 4,75-2,00 4,75 4,75 4,75 4,75 4,75 4,75 4,75-1) stal gatunku S235JR według PN-EN :2007 2) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

131 MT-B 6,3xL z podkładką V16 Wkręty samogwintujące do montażu blach stalowych do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,3x25 cynk 2,00 + 0, BF ,3x32 cynk 2,00 + 0, BF ,3x38 cynk 2,00 + 0, BF ,3x45 cynk 2,00 + 0, BF ,3x50 cynk 2,00 + 0, BF ,3x75 cynk 2,00 + 0, D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą L ZALECENIA MONTAŻOWE: Maksymalna głębokość gwintowania w stali do 20 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/

132 GWINTUJE DO 20 mm KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 3,00 4,00 5,00 6,00 8,00 10,00 12,00 Drewno klasy C24 Średnica wiertła do [mm] 5,30 5,50 5,70-0,50 1,28 1,28 1,28 1,46 1,46 1,46 1,46 1,46-0,55 1,28 1,28 1,28 1,46 1,46 1,46 1,46 1,46 - MT-B 6,3xL 0,63 1,28 1,28 1,28 1,46 1,46 1,46 1,46 1,46-0,75 1,91 1,91 1,91 2,15 2,15 2,15 2,15 2,15-0,88 1,91 1,91 1,91 2,15 2,15 2,15 2,15 2,15-1,00 2,76 2,76 2,76 3,04 3,04 3,04 3,04 3,04 - * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,33 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie, [kn]* Grubość podłoża stalowego 1), [mm] 2,00 3,00 4,00 5,00 6,00 8,00 10,00 12,00 Drewno klasy C24 Średnica wiertła do [mm] 5,30 5,50 5,70-0,50 2,18 2,18 2,18 2,18 2,18 2,18 2,18 2,18-0,55 2,18 2,18 2,18 2,18 2,18 2,18 2,18 2,18 - MT-B 6,3xL 0,63 3,47 3,47 3,47 3,47 3,47 3,47 3,47 3,47-0,75 3,72 3,72 3,72 3,72 3,72 3,72 3,72 3,72-0,88 3,72 3,72 3,72 3,72 3,72 3,72 3,72 3,72-1,00 4,25 4,64 4,64 4,64 4,64 4,64 4,64 4,64 - * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,33 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:

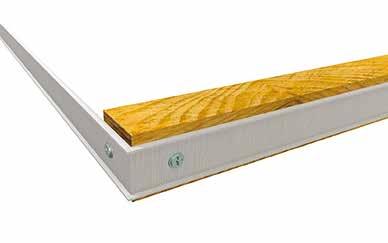

133 MW-0 4,2xL z płaskim łbem PH2 Wkręty samogwintujące do montażu cienkich blach do podłoża stalowego i drewnianego Kod produktu Numer EAN DxL Kolor h min h max h min h max stal/drewno stal Max przewiercalność Wielkość łba Pudełko Karton zbiorczy mm - mm mm mm mm mm mm szt. szt. BF ,2x14 cynk - - 0,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x16 cynk - - 0,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x19 cynk 0,50 2 0,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x25 cynk 0,50 8 0,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x30 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x38 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x50 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x65 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x75 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x85 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, BF ,2x100 cynk 0, ,50 + 0,50 0,88 + 0,88 0,88 + 0, D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 5 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x0,88 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT / UWAGA! Wkręty MW-0 z podkładkami R09 mogą być stosowane w aplikacjach wymagających szczelności połączeń. Informacja o podkładkach R09 znajduje się w dziale akcesoria.

134 przewiercalność 2x0,88 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min/ h max h min h max h min h max w przypadku łączenia blach ze sobą oznacza minimalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza minimalną grubość blachy jaka może być mocowana. w przypadku łączenia blach ze sobą oznacza maksymalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Minimalna głębokość zakotwienia wkrętów w drewnie została już uwzględniona. DANE TECHNICZNE: Oznaczenie łącznika MW-0 4,2xL Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 Drewno klasy C24 2) 0,50 0,94 0,94 0,94 0,94 0,94 0,94 0,55 0,94 0,94 0,94 0,94 0,94 0,94 0,63 0,94 0,94 0,94 0,94 0,94 0,94 0,75 0,94 0,94 0,94 0,94 0,94 0,94 0,88 0,94 0,94 0,94 0,94 0,94 0,94 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 Oznaczenie łącznika MW-0 4,2xL Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 Drewno klasy C24 2) 0,50 0,71 0,71 0,71 0,71 0,71 0,94 0,55 0,71 0,71 0,71 0,71 0,71 0,94 0,63 0,71 0,71 0,71 0,71 0,71 0,94 0,75 0,71 0,71 0,71 0,71 0,71 0,94 0,88 0,71 0,71 0,71 0,71 0,71 0,94 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

135 MW-2 4,2xL z płaskim łbem PH2 Wkręty samowiercące do montażu cienkich blach do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt. BF ,2x13 cynk 0,50 + 0,50 4 1,25 + 1, BF ,2x16 cynk 0,50 + 0,50 7 1,25 + 1, BF ,2x19 cynk 0,50 + 0, ,25 + 1, BF ,2x25 cynk 0,50 + 0, ,25 + 1, BF ,2x32 cynk 0,50 + 0, ,25 + 1, D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 5 µm Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą L ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,25 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /2015 UWAGA! Wkręty MW-2 z podkładkami R09 mogą być stosowane w aplikacjach wymagających szczelności połączeń. Informacja o podkładkach R09 znajduje się w dziale akcesoria

136 przewiercalność 2x1,25 KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: minimalnej grubości podłoża oraz minimalnej grubości blachy przebadanej z danym typem wkręta. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża, grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. DANE TECHNICZNE: Oznaczenie łącznika MW-2 4,2xL Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,75 0,88 1,00 1,12 1,25 Drewno klasy C24 0,75 1,75 1,75 1,75 1,75 1,75-0,88 1,75 1,75 1,75 1,75 1,75-1,00 1,75 1,75 1,75 1,75 1,75-1,13 1,75 1,75 1,75 1,75 1,75-1,25 1,75 1,75 1,75 1,75 1,75-1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika MW-2 4,2xL Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,75 0,88 1,00 1,12 1,25 Drewno klasy C24 0,75 0,82 0,82 0,82 0,82 0,82-0,88 0,82 0,82 0,82 0,82 0,82-1,00 0,82 0,82 0,82 0,82 0,82-1,13 0,82 0,82 0,82 0,82 0,82-1,25 0,82 0,82 0,82 0,82 0,82-1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

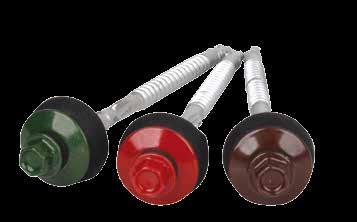

137 M2PH-P 4,8xL z podkładką A12 Wkręty samowiercące do montażu blachodachówki do podłoża drewnianego NOWOŚĆ N Kod produktu Numer EAN DxL Kolor h min h max stal/drewno h min stal h max Max. grubość wiercenia Nacięcie Średnica podkładki Pudełko Karton zbiorczy mm - mm mm mm mm mm mm mm szt. szt. BFPHP ,8x35 szary 1x0, x1,00 TORX Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą 2 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/0739 Wzór użytkowy, zgłoszenie nr W

138 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min h min h max h min w przypadku łączenia blach ze sobą oznacza minimalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza minimalną grubość blachy jaka może być mocowana. h max w przypadku łączenia blach ze sobą oznacza maksymalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Minimalna głębokość zakotwienia wkrętów w drewnie została już uwzględniona. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 Drewno klasy C24 2) 0,50 1,28 1,28 1,28 1,28 1,28 1,28 1,28 0,55 1,28 1,28 1,28 1,28 1,28 1,28 1,28 M2PH-P 4,8xL 0,63 1,28 1,28 1,56 1,56 1,56 1,56 1,56 0,75 1,28 1,28 1,56 2,30 2,30 2,30 2,30 0,88 1,28 1,28 1,56 2,30 2,30 2,30 2,30 1,00 1,28 1,28 1,56 2,30 2,30 2,95 2,95 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,33 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 Drewno klasy C24 2) 0,50 0,70 0,70 0,70 0,70 0,70 0,70 1,23 0,55 0,70 0,70 0,70 0,70 0,70 0,70 1,23 M2PH-P 4,8xL 0,63 0,75 0,75 0,79 0,79 0,79 0,79 1,23 0,75 0,75 0,75 0,92 1,05 1,05 1,05 1,23 0,88 0,75 0,75 0,92 1,05 1,05 1,05 1,23 1,00 0,75 0,75 0,92 1,05 1,05 1,40 1,23 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

139 M2 4,8xL z podkładką V14 Wkręty samowiercące do montażu blachodachówki do podłoża drewnianego Kod produktu Numer EAN DxL Kolor h min h max blacha/ drewno h min h max Max przewiercalność blacha/blacha Wielkość łba Średnica Pudełko Karton zbiorczy mm - mm mm mm mm mm mm mm szt. szt. BF ,8x20 cynk - - 0,50 + 0,50 1,00 + 1,00 1,00 + 1, BF ,8x28 cynk - - 0,50 + 0,50 1,00 + 1,00 1,00 + 1, BF ,8x35 cynk 0, ,00 + 1, BF ,8x50 cynk 0, ,00 + 1, BF ,8x60 cynk 0, ,00 + 1, BF ,8x70 cynk 0, ,00 + 1, Podstawowa paleta kolorów RAL BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x35 RAL , ,00 + 1, BF R ,8x50 RAL , ,00 + 1,

140 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C2 Kod produktu Numer EAN DxL Kolor h min h max blacha/ drewno h min h max Max przewiercalność blacha/blacha Wielkość łba Średnica Pudełko Karton zbiorczy mm - mm mm mm mm mm mm mm szt. szt. BF R ,8x50 RAL , ,00 + 1, BF R ,8x50 RAL , ,00 + 1, BF R ,8x50 RAL , ,00 + 1, BF R ,8x70 RAL , ,00 + 1, BF R ,8x70 RAL , ,00 + 1, BF R ,8x70 RAL , ,00 + 1, BF R ,8x70 RAL , ,00 + 1, BF R ,8x70 RAL , ,00 + 1, D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i ocynkowane powłoką o grubości 12 µm Podkładka wykonana ze stali węglowej ocynkowanej z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą L ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 2 APROBATY I OCENY TECHNICZNE: AT /2015 ETA-16/0739 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min/ h max h min h max h min h max w przypadku łączenia blach ze sobą oznacza minimalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza minimalną grubość blachy jaka może być mocowana. w przypadku łączenia blach ze sobą oznacza maksymalną grubość tych blach. W przypadku mocowania blach do podłoża drewnianego oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Minimalna głębokość zakotwienia wkrętów w drewnie została już uwzględniona

141 DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 Drewno klasy C24 2) 0,50 1,92 1,92 1,92 1,92 1,92 1,92 1,92 0,55 1,92 1,92 1,92 1,92 1,92 1,92 1,92 M2 4,8xL 0,63 1,92 1,92 2,15 2,15 2,15 2,15 2,15 0,75 1,92 1,92 2,15 2,87 2,87 2,87 2,87 0,88 1,92 1,92 2,15 2,87 2,87 2,87 2,87 1,00 1,92 1,92 2,15 2,87 2,87 2,87 2,87 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 Oznaczenie łącznika Grubość mocowanej blachy 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 0,50 0,55 0,63 0,75 0,88 1,00 Drewno klasy C24 2) 0,50 0,61 0,61 0,80 0,98 0,98 1,59 1,12 0,55 0,61 0,61 0,80 0,98 0,98 1,59 1,12 M2 4,8xL 0,63 0,61 0,61 0,80 0,98 0,98 1,59 1,12 0,75 0,61 0,61 0,80 0,98 0,98 1,59 1,12 0,88 0,61 0,61 0,80 0,98 0,98 1,59 1,12 1,00 0,61 0,61 0,80 0,98 0,98 1,59 1,12 1) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

142 Zamocowania do betonu 5

143 spis treści Strona Kategoria korozyjności Opis 143 Informacje o wkrętach do betonu i drewna 144 C3 MC2-P 6,3x53 z podkładką A

144 Informacje o wkrętach do betonu i drewna Połączenia wykonane za pomocą wkrętów MC2-P są połączeniami pośrednimi rozłącznymi. Mogą być stosowane do wykonywania połączeń w betonie niezarysowanym lub drewnie. Przed zamocowaniem wkrętów w betonie wymagane jest wykonanie obliczeń przy zachowaniu parametrów montażu. Poniższy schemat przedstawia podstawowe parametry obliczeniowe. 1 2 C odległość łącznika od krawędzi C 2 S 2 S rozstaw łączników w grupie h ef h min S 1 S 1 C 1 C 2 Lp. Parametry montażu w podłożu betonowym 1. Efektywna głębokość zakotwienia h ef 30 mm, 40 mm 2. Minimalna grubość podłoża h min głębokość zakotwienia + 30 mm 3. Minimalna odległość od krawędzi c cr, N głębokość zakotwienia x 1,5 4. Minimalna odległość między łącznikami s cr, N głębokość zakotwienia x 3 Na życzenie Klienta wykonujemy projekty mocowania. Informacji udziela Dział Handlowy. Dobór wkrętów MC2-P należy przeprowadzić w taki sam sposób jak dobór wkrętów do stali, biorąc pod uwagę takie elementy jak: środowisko korozyjne, parametry połączenia oraz grubość mocowanych elementów. Zaletami połączeń wykonanych przy pomocy wkrętów MC2-P są: możliwość wykonania połączeń w drewnie i betonie za pomocą jednego rozwiązania brak konieczności wykonywania otworu wstępnego przy montażu do drewna 2 przebadane głębokości zakotwienia w betonie zapewniają możliwość optymalnego doboru nośności połączenia możliwość stosowania wkrętów blisko krawędzi elementu betonowego połączenie nie jest rozporowe zastosowanie podkładki EPDM zapewnia szczelność połączenia Zasady prawidłowego montażu wkrętów MC2-P 1. W betonie należy wykonać otwór wstępny o średnicy 5 mm. 2. Głębokość otworu wstępnego musi być większa o minimum 1,5 średnicy wkręta ~10 mm. 3. Wkręty powinny być zawsze zamontowane prostopadle do podłoża. 4. Wkręty powinny być montowane z odpowiednim momentem dokręcającym. 5. Grubość taśm uszczelniających miedzy podłożem a blachą nie powinna być większa niż 3 mm. 6. Powinny być użyte odpowiednie narzędzia przeznaczone do montażu danego typu wkrętów, wyposażone w regulację sprzęgła. 7. Parametry montażu określone dla danego wkręta muszą być zachowane. 8. Wkręty muszą być użyte zgodnie z projektem

145 MC2-P 6,3x53 z podkładką A16 NOWOŚĆ Wkręty samowiercące do montażu blach stalowych do podłoża betonowego lub drewnianego Kod produktu Numer EAN DxL h min h max h min h max blacha/drewno blacha/beton h ef = 40 mm h ef = 30 mm h ef = 40 mm Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm mm mm mm szt. szt. BFPC ,3x53 0,50 9 0, ,00+1, D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą CS L ZALECENIA MONTAŻOWE: Przed instalacją w podłożu betonowym należy wykonać otwór wstępny 5 mm Głębokość kotwienia w podłożu betonowym 30 lub 40 mm Głębokość kotwienia w podłożu drewnianym 40 mm Maksymalna głębokość wiercenia w stali do 2x1,00 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /

146 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW do podłoża betonowego: h min h max h min h max w przypadku mocowania blach do podłoża betonowego oznacza minimalną grubość blachy jaka może być mocowana. w przypadku mocowania blach do podłoża betonowego oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Głębokość zakotwienia wkrętów w betonie została uwzględniona przy doborze. W zależności od wybranej głębokości zakotwienia w betonie (ze względu na przyjętą do obliczeń wymaganą nośność) wartości h max są różne. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef [mm] 1) 30,00 40,00 0,50 1,72 1,72 0,55 1,72 1,72 0,63 1,90 1,90 0,75 2,69 2,69 0,88 2,69 2,69 MC2-P 6,3x53 1,00 3,10 3,10 1,13 3,10 3,10 1,25 3,10 3,10 1,50 3,10 3,10 1,75 3,10 3,10 2,00 3,10 3,10 1) Beton klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika MC2-P 6,3x53 Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef [mm] 1) 30,00 40,00 0,50 2,47 2,65 0,55 2,47 2,65 0,63 2,47 3,63 0,75 2,47 4,27 0,88 2,47 4,27 1,00 2,47 4,75 1,13 2,47 4,75 1,25 2,47 4,75 1,50 2,47 4,75 1,75 2,47 4,75 2,00 2,47 4,75 1) Beton klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

147 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW do podłoża drewnianego: h min h max h min h max w przypadku mocowania blach do podłoża drewnianego oznacza minimalną grubość blachy jaka może być mocowana. w przypadku mocowania blach do podłoża drewnianego oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości mocowanej blachy oraz grubości elementów znajdujących się między podłożem a mocowaną blachą lub wielkość pustki powietrznej. Głębokość zakotwienia wkrętów w drewnie została uwzględniona przy doborze. DANE TECHNICZNE: Oznaczenie łącznika Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] 1) Efektywna głębokość zakotwienia w drewnie h ef [mm] 40 0,50 1,72 0,55 1,72 0,63 1,90 0,75 2,69 0,88 2,69 MC2-P 6,3x53 1,00 3,10 1,13 3,10 1,25 3,10 1,50 3,10 1,75 3,10 2,00 3,10 1) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika MC2-P 6,3x53 Grubość mocowanej blachy 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1) [mm] 0,50 2,54 0,55 2,54 0,63 3,41 0,75 3,63 0,88 3,63 1,00 3,63 1,13 3,63 1,25 3,63 1,50 3,63 1,75 3,63 2,00 3,63 1) Drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

148 Nity 6

149 spis treści Strona Kategoria korozyjności Opis 149 Informacje o nitach C3 MFX ,0xL i 4,8xL 152 C2 MFX ,0xL 154 C2 MFX ,0xL i 4,8xL

150 Informacje o nitach Połączenia wykonane za pomocą nitów są połączeniami pośrednimi nierozłącznymi. Nity zrywalne dzielimy na otwarte i zamknięte. Nit zamknięty Nit otwarty Nity zrywalne otwarte mają uniwersalne zastosowanie w aplikacjach w których szczelność połączeń nie jest wymagana. Nity zrywalne zamknięte charakteryzują się zamkniętą konstrukcją trzpienia co sprawia, że są idealne w aplikacjach w których wymagana jest wodoszczelność połączenia. Nity zrywalne są przeznaczone do wykonywania połączeń przenoszących obciążenia o niskiej wartości. Dobór odpowiedniego rodzaju nitu, należy przeprowadzić w taki sam sposób jak dobór wkrętów, biorąc pod uwagę: środowisko korozyjne, parametry połączenia oraz grubość mocowanych elementów. Zaletami połączeń wykonanych przy pomocy nitów są: znaczna odporność na przenoszenie drgań wytrzymałość przy niskich temperaturach możliwość łączenia materiałów trudno spawalnych Zasady prawidłowego montażu nitów 1. W łączonych blachach należy wykonać otwór wstępny o średnicy większej o 0,1mm od średnicy trzpienia nitu 2. Powierzchnie łączonych elementów powinny być gładkie i dobrze do siebie przylegać 3. Trzpień nitu należy umieścić w końcówce roboczej nitownicy, następnie wprowadzić do otworu i zamknąć przy pomocy nitownicy 4. Nity powinny być zawsze zamontowane prostopadle do podłoża 5. Do montażu powinny być użyte odpowiednio do tego przeznaczone narzędzia 6. Parametry montażu określone dla danego nitu muszą być zachowane 7. Nity muszą być użyte zgodnie z projektem 8. Zaleca się stosowanie nitów wykonanych z tego samego rodzaju materiału co łączone elementy 151

151 MFX ,0xL i 4,8xL Nity zrywalne otwarte do montażu cienkich blach do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Średnica kołnierza Grubość kołnierza Średnica wiertła Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt ,0x8 aluminium 3,0 5,0 8,0 1,0 4, ,0x10 aluminium 5,0 7,0 8,0 1,0 4, ,0x12 aluminium 7,0 9,0 8,0 1,0 4, ,8x8 aluminium 2,5 4,5 9,5 1,1 4, ,8x10 aluminium 4,5 6,5 9,5 1,1 4, ,8x12 aluminium 6,5 8,5 9,5 1,1 4, ,8x14 aluminium 8,5 10,5 9,5 1,1 4, ,8x16 aluminium 10,5 12,5 9,5 1,1 4, ,8x18 aluminium 12,5 14,5 9,5 1,1 4, ,8x20 aluminium 14,5 16,5 9,5 1,1 4, L MATERIAŁY: Główka nitu wykonana z aluminium ALMg5, trzon nitu wykonany ze stali nierdzewnej Główki nitów mogą być powlekane powłoką lakierniczą D ZALECENIA MONTAŻOWE: Grubość mocowanych elementów musi mieścić się w ustalonym zakresie Do montażu należy użyć odpowiednich narzędzi dobranych do typu i zastosowania nitu 152

152 ALUMINIUM - STAL NIERDZEWNA KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę grubości podłoża oraz grubości mocowanej blachy. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę grubości podłoża oraz grubości mocowanej blachy. DANE TECHNICZNE: Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na ścinanie, [N] MFX , , Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na zrywanie, [N] MFX , ,

153 MFX ,0xL Nity zrywalne otwarte do montażu cienkich blach do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Średnica kołnierza Grubość kołnierza Średnica wiertła Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt ,0x8 aluminium 3,0 5,0 8,0 1,0 4, ,0x10 aluminium 5,0 6,5 8,0 1,0 4, ,0x12 aluminium 6,5 8,5 8,0 1,0 4, ,0x14 aluminium 8,5 10,5 8,0 1,0 4, ,0x16 aluminium 10,5 12,5 8,0 1,0 4, ,0x18 aluminium 12,5 14,5 8,0 1,0 4, ,0x20 aluminium 14,5 16,5 8,0 1,0 4, ,0x23 aluminium 16,5 19,0 8,0 1,0 4, ,0x25 aluminium 19,0 21,5 8,0 1,0 4, L MATERIAŁY: Główka nitu wykonana z aluminium ALMg5, trzon nitu wykonany ze stali węglowej Główki nitów mogą być powlekane powłoką lakierniczą D ZALECENIA MONTAŻOWE: Grubość mocowanych elementów musi mieścić się w ustalonym zakresie Do montażu należy użyć odpowiednich narzędzi dobranych do typu i zastosowania nitu 154

154 ALUMINIUM - STAL KATEGORIA KOROZYJNOŚCI Aluminium stal C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę grubości podłoża oraz grubości mocowanej blachy. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę grubości podłoża oraz grubości mocowanej blachy. DANE TECHNICZNE: Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na ścinanie, [N] MFX , Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na zrywanie, [N] MFX ,

155 MFX ,0xL i 4,8xL Nity zrywalne zamknięte (szczelne) do montażu cienkich blach do podłoża stalowego Kod produktu Numer EAN DxL Kolor h min h max Średnica kołnierza Grubość kołnierza Średnica wiertła Pudełko Karton zbiorczy mm - mm mm mm mm mm szt. szt ,0x8 aluminium 0,5 3,5 8,0 1,7 4, ,0x9,5 aluminium 3,5 4,5 8,0 1,7 4, ,0x11 aluminium 4,5 6,5 8,0 1,7 4, ,0x12,7 aluminium 6,5 8,0 8,0 1,7 4, ,0x15 aluminium 8,0 10,5 8,0 1,7 4, ,8x8 aluminium 1,0 3,0 9,5 2,0 4, ,8x9,5 aluminium 3,0 4,5 9,5 2,0 4, ,8x11 aluminium 4,5 6,0 9,5 2,0 4, ,8x12,5 aluminium 6,0 7,5 9,5 2,0 4, ,8x14 aluminium 7,5 9,0 9,5 2,0 4, ,8x16 aluminium 9,0 11,0 9,5 2,0 4, ,8x18 aluminium 11,0 13,0 9,5 2,0 4, ,8x21 aluminium 13,0 16,0 9,5 2,0 4, ,8x25 aluminium 16,0 20,0 9,5 2,0 4, D L MATERIAŁY: Główka nitu wykonana z aluminium ALMg5, trzon nitu wykonany ze stali węglowej Główki nitów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Grubość mocowanych elementów musi mieścić się w ustalonym zakresie Do montażu należy użyć odpowiednich narzędzi dobranych do typu i zastosowania nitu 156

156 ALUMINIUM - STAL KATEGORIA KOROZYJNOŚCI C2 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę grubości podłoża oraz grubości mocowanej blachy. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości podłoża oraz grubości mocowanej blachy. DANE TECHNICZNE: Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na ścinanie, [N] MFX , , Oznaczenie łącznika Średnica nitu, [mm] Nośność nitu na zrywanie, [N] MFX , ,

157 158

158 Akcesoria 7

159 Przedłużka do wierteł SDS+ Przedłużka pasuje do wszystkich wiertarek w których zastosowano uchwyt SDS+ NOWOŚĆ Długość przedłużki to aż 600 mm. Pozwala to na znaczną wygodę pracy przy wykonywaniu otworów na dachach gdzie zastosowano bardzo grubą warstwę izolacji Specjalny uchwyt umożliwia stosowanie wierteł do betonu o średnicy 5,0 i 5,5 mm Opatentowana przedłużka pozwala znacznie zmniejszyć koszty związane z montażem. Do wykonywania otworów w podłożu betonowym można używać wyłącznie krótkich wierteł pod warunkiem, że głębokość wierconego otworu pozwala na spełnienie wymagań montażowych do danego typu wkręta. SDS+ 600 Pełna karta produktowa - str

160 Urządzenie do kontroli szczelności połączeń Zamontowany manometr na podciśnienie gwarantuje precyzyjny pomiar szczelności 2 Końcówki pomiarowe o różnej wielkości pozwalają na kontrole łączników o średnicy do 22 mm Pompka próżniowa pozwala na wytworzenie podciśnienia stanowiącego 90% próżni V-TESTER Pełna karta produktowa - str

161 spis treści Strona Opis 158 Wybrane nowe rozwiązania 161 Nasadki MNS-M 8, MNS-S 8, MNS-M 10, MNS-T Urządzenie do sprawdzania szczelności V-TESTER 164 Przedłużka do wierteł SDS Przedłużka do montażu kołków do dachów płaskich TORX-PH Kapturki ochronne na gwinty EF-AFDEK 168 System do wiercenia w betonie KONUS 168 Bity do montażu kołków do dachów płaskich 169 Wiertła do betonu SDS+ 170 Narzędzie do montażu kołków do dachów płaskich EASY TOOL-PRO 171 Podkładki 172 Taśmy polietylenowe uszczelniające do pokryć dachowych i ścian osłonowych 162

162 MNS-M 8, MNS-S 8, MNS-M 10, MNS-T25 Nasadki do montażu wkrętów z łbem sześciokątnym lub półokrągłym typu PH NOWOŚĆ MNS-M 8 MNS-S 8 MNS-M 10 MNS-T25 Kod produktu Numer EAN Uchwyt Typ Wielkość łba D / typ nacięcia Długość nasadki L Pudełko Karton zbiorczy cal - mm mm szt. szt. BFASW842S /4 sprężynowa BFASW842M /4 magnetyczna BFASW1045M /4 magnetyczna BFASW1065M /4 magnetyczna BFAT2558M /4 magnetyczna 1/ BFAT /4 bit T L D MATERIAŁY: Nasadki wykonane ze stali AlSl 6 utwardzonej powierzchniowo ZALECENIA MONTAŻOWE: Nasadki MNS-S 8 są przeznaczone do wkręcania wkrętów z łbem sześciokątnym z powłoką lakierniczą Nasadki MNS-M 8, MNS-M 10 są przeznaczone do wkręcania wkrętów z łbem sześciokątnym bez powłoki lakierniczej Nasadki MNS-T25 są przeznaczone do wkręcania wkrętów z łbem półokrągłym typu PH Nasadki są przeznaczone do stosowania z zakrętarkami o prędkości do 2500 obr./min 163

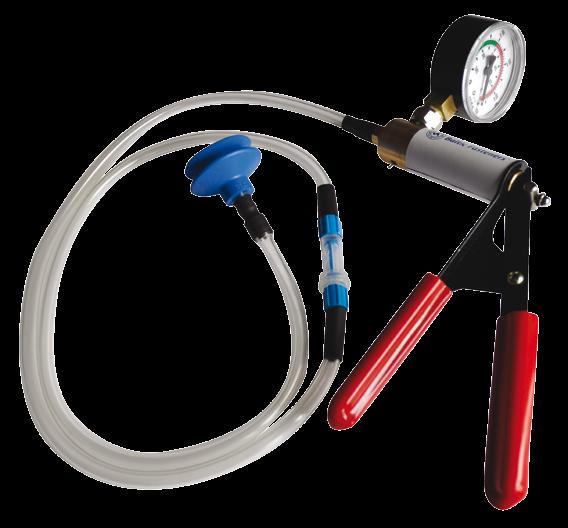

163 V-TESTER Urządzenie do sprawdzania szczelności połączeń NOWOŚĆ Kod produktu Numer EAN Ciśnienie Średnica podkładki Długość przewodu Pudełko Karton zbiorczy Bar mm mm szt. szt. BFAV-TESTER , OPIS PRODUKTU: Ręczny tester z manometrem na podciśnienie do -0,90bar Przeznaczony do sprawdzania szczelności połączeń wykonanych przy pomocy nitów oraz wkrętów z podkładką o średnicy do 22mm Pozwala na łatwą weryfikację poprawności montażu i/lub jakości podkładek Wyposażony w dwie końcówki pomiarowe o średnicach dopasowanych do typowych podkładek

164 Wykonanie pomiaru szczelności urządzeniem typu V-TESTER. 1. Przygotowanie urządzenia 2. Wybór końcówki pomiarowej 3. Przyłożenie końcówki do łba łącznika 4. Dociśnięcie końcówki pomiarowej i wytworzenie podciśnienia 5. Pomiar szczelności 165

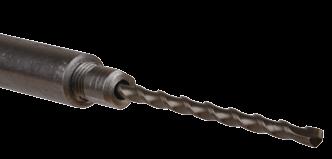

165 SDS+ 600 Przedłużka do wierteł SDS+ NOWOŚĆ *wiertło nie jest elementem oferty Kod produktu Numer EAN Rodzaj wiertła Średnica wiertła Średnica narzędzia Całkowita długość L Rozmiar klucza płaskiego Pudełko Karton zbiorczy - mm mm mm - szt. szt. BFASDS SDS+ max D MATERIAŁY Przedłużka wykonana ze stali chromowej L OPIS PRODUKTU: Narzędzie służy do zwiększania długości wierteł SDS+ Narzędzie posiada standardowe złącze SDS+ Przy wierceniu można używać udaru Wzór użytkowy W

166 Wykonanie otworu przy pomocy przedłużki SDS Zamontowanie wiertła w przedłużce. Do montażu należy użyć klucza płaskiego lub nastawnego. Rozmiar klucza 10mm. 2. Przedłużka gotowa do pracy. 3. Rozpoczęcie procesu wiercenia. 4. Przedłużka z wiertłem przechodzi przez izolację. Maksymalna grubość izolacji 700mm. 5. Gotowy otwór

167 TORX-PH-600 Przedłużka do montażu kołków do dachów płaskich NOWOŚĆ Kod produktu Numer EAN Uchwyt Rodzaj bitu Całkowita długość L Pudełko Karton zbiorczy cal - mm szt. szt. BFATORXPH /4" TORX / PH MATERIAŁY: Narzędzie wykonane ze stali chromowej L ZALECENIA MONTAŻOWE: Narzędzie jest przeznaczone do montażu kołków typu TLK-45 i TRP-45 Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 168

168 EF-AFDEK Kapturki ochronne na gwinty wkrętów NOWOŚĆ Przykład Kod produktu Numer EAN DxL Średnica gwintu Kolor Pudełko Karton zbiorczy mm mm - szt. szt ,0x30 4,8/5, D MATERIAŁY: Kapturki wykonane z wysokiej jakości silikonu Dostępne na zamówienie w różnych kolorach RAL Minimalna ilość kapturków w nietypowym kolorze szt. L ZALECENIA MONTAŻOWE: Kapturki przeznaczone do stosowania z wkrętami o średnicy 4,8 i 5,5 mm Kapturki stosowane w celu poprawienia estetyki montażu

169 KONUS System do wiercenia w betonie Kod produktu Numer EAN Rodzaj wiertła Średnica wiertła Całkowita długość wiertła L Długość części roboczej L1 Całkowita długość uchwytu L2 Pudełko Karton zbiorczy - mm mm mm mm szt. szt. ONDBR KONUS 5, OND-BV Bity Bity do montażu kołków do dachów płaskich Kod produktu Numer EAN Uchwyt Typ końcówki Długość końcówki L Pudełko Karton zbiorczy cal - mm szt. szt /4 PH /4 PH /4 PH /4 PH /4 TORX /4 TORX /4 TORX MATERIAŁY: Bity wykonane ze stali AlSl 6 utwardzonej powierzchniowo L ZALECENIA MONTAŻOWE: Bity są przeznaczone do stosowania z zakrętarkami o prędkości do 2200 obr./min 170

170 SDS+ Wiertła do betonu Kod produktu Numer EAN Rodzaj wiertła Średnica wiertła Całkowita długość wiertła L Długość części roboczej L1 Pudełko Karton zbiorczy - mm mm mm szt. szt SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, SDS+ 5, L L

171 EASY TOOL-PRO Narzędzie do mocowania kołków do dachów płaskich Zakrętarka nie jest elementem oferty. Kod produktu Numer EAN Gwint Typ końcówki Długość końcówki L Pudełko Karton zbiorczy mm - mm szt. szt. EASYTOOL-PRO M6 TORX M6 PH Opis: Narzędzie do montażu wstępnie zmontowanych zestawów kołek + wkręt Narzędzie zapewnia możliwość montażu pokrycia w pozycji stojącej Przeznaczone do montażu kołków TLK-45, TRP

172 Podkładki Do wkrętów samowiercących i samogwintujących R09 A19 E29 Kod produktu Numer EAN Średnica wkręta Materiał podkładki Średnica podkładki D Grubość EPDM Pudełko Karton zbiorczy mm - mm mm szt. szt. BFR0942T ,2-9 2, BFA1955T3ALU ,5 ALUMINIUM 19 3, BFE2963T3SSCON ,3/7,0 STAL NIERDZEWNA 29 3, D MATERIAŁY: Podkładki R09 wykonane z materiału EPDM o trwałości zapewniającej prawidłową wulkanizację Podkładki metalowo-gumowe A19 wykonane z aluminium z nawulkanizowanym EPDM Podkładki metalowo-gumowe E29 wykonane ze stali nierdzewnej z nawulkanizowanym EPDM ZALECENIA MONTAŻOWE: Podkładki są przeznaczone do stosowania z wkrętami o średnicach podanych w tabeli. Podkładki aluminiowe A19 mogą być stosowane w klasach korozyjności C1, C2, C3 Podkładki nierdzewne E29 mogą być stosowane w klasach korozyjności C1, C2, C3, C

173 Taśmy polietylenowe uszczelniające do pokryć dachowych i ścian osłonowych Kod produktu Numer EAN Oznaczenie Grubość Szerokość Długość Pudełko Karton zbiorczy - mm mm mb szt. szt. 2TSE PES-25 3x9mm 30mb TSE PES-25 3x10mm 30mb TSE PES-25 3x20mm 30mb TSE PES-25 3x30mm 30mb TSE PES-25 3x50mm 30mb TSE PES-25 4x10mm 20mb TSE PES-25 4x20mm 20mb TSE PES-25 4x40mm 20mb ZALECENIA MONTAŻOWE: Montaż w temperaturze powyżej 5 o C Podłoże musi być oczyszczone z brudu i kurzu Taśmę należy mocować unikając skręcania lub przesunięcia na złączach APROBATY TECHNICZNE: AT /

174 Cennik

175 Ogólne warunki handlowe Poniższe warunki handlowe sprzedaży stanowią wiążącą część każdej zawartej ustnie, telefonicznie lub pisemnie umowy kupna-sprzedaży. Przy zakupie towaru uważane są jako znane, o ile pisemnie nie uzgodniono dodatkowych warunków. A. Oferta handlowa 1) wszystkie ceny zawarte w ofercie handlowej są cenami netto bez uwzględnienia podatku od towarów i usług VAT 2) warunki handlowe odrębne od powyższych wymagają akceptacji Sprzedającego, 3) w momencie publikacji niniejszej oferty handlowej, poprzednie oferty tracą ważność. B. Zamówienie i fakturowanie 1) przy pierwszym zamówieniu składanym przez Zamawiającego, wymagane są następujące dokumenty: zaświadczenie o numerze identyfikacyjnym REGON oraz decyzja nadania numeru NIP, nie starsze niż 3 miesiące. 2) osoba składająca zamówienie musi być do tego upoważniona, 3) zamówienia powinny być składane wyłącznie w formie pisemnej, faksem, pocztą lub em, zawsze z podpisem i pieczątką Zamawiającego, 4) zamówienia powinny zawierać: asortyment, ilość towaru, jednostkę miary, termin, miejsce i adres dostawy, dokładną nazwę, adres i telefon Zamawiającego, 5) Baltic Fasteners Sp. z o.o. nie odpowiada za błędy w zamówieniach, 6) zamówienia są każdorazowo potwierdzane przez Dział Obsługi Klienta, 7) rezygnacja z zamówienia musi być przekazana pisemnie w terminie najpóźniej 2 dni od daty jego realizacji, 8) Zamawiający ma obowiązek przed zakupem upewnić się u Sprzedającego, czy towar spełnia jego oczekiwania (dotyczy to warunków montażu, specyfikacji produktu, rozmiarów itp.), C. Warunki dostawy 10) Sprzedający dołoży należytej staranności dotrzymania ustalonego terminu dostawy, 11) Sprzedający nie ponosi odpowiedzialności z tytułu następstw związanych z opóźnieniem w dostawie, 12) dopuszczalne są dostawy częściowe, 13) dostawa realizowana jest na koszt Sprzedającego, jeżeli wartość zamówienia przekracza 1000 zł netto, poniżej tej kwoty wyroby dostarczane będą odpłatnie według ceny podanej na potwierdzeniu zamówienia, 14) dostawa realizowana jest pod adres podany przez Zamawiającego. Miejscem odbioru jest miejsce wskazane przez Zamawiającego w zamówieniu, które musi być adresem pocztowym, gdzie przedstawiciel Zamawiającego będzie mógł pokwitować dostawę towaru. 15) odbiór towaru musi być potwierdzony czytelnym podpisem i datą na dokumencie dostawy. 16) termin realizacji dostaw towarów dostępnych w magazynie wynosi 2 dni robocze. W przypadku towarów niestandardowych termin realizacji jest potwierdzany indywidualnie. 17) terminy dostaw są liczone w dniach roboczych od daty widniejącej na potwierdzeniu zamówienia, 18) powyższe warunki dostawy po stronie Sprzedającego obowiązują tylko na terenie Polski. D. Warunki płatności 1) za pobraniem Spedytora 2) przedpłata 100% wartości towaru na rachunek bankowy Sprzedającego na podstawie faktury proforma przed wysyłką towaru. Po wpłynięciu zapłaty na konto następuje realizacja wysyłki towaru 3) zapłata za dostarczone towary następuje w ustalonym terminie na rachunek bankowy firmy Baltic Fasteners Sp. z o.o. Za datę zapłaty uważa się dzień wpływu kwoty na rachunek bankowy. 9) faktury są wystawiane i wysyłane z przesyłką

176 E. Warunki składania reklamacji oraz odpowiedzialność za wady towaru 1) Sprzedający nie ponosi odpowiedzialności za wady jakościowe produktu w przypadku, gdy wady te spowodowane były po odbiorze przez Zamawiającego, okolicznościami zewnętrznymi, których nie spowodował Sprzedający lub firma spedycyjna, 2) utrata gwarancji następuje w momencie użytkowania wyrobu niezgodnie z jego przeznaczeniem lub instrukcja montażu, przeróbkami we własnym zakresie, błędnym montażem oraz uszkodzeniami powstałymi z winy Użytkownika, F. Pozostałe warunki Niniejsze ogólne warunki handlowe maja zastosowanie do wszystkich umów kupna-sprzedaży dotyczących sprzedaży towaru według oferty Baltic Fasteners Sp. z o.o. zawartych między Zamawiającym i Sprzedającym, i są nierozerwalną częścią zamówienia. W sprawach nieuregulowanych postanowieniami niniejszej umowy mają zastosowanie przepisy Kodeksu Cywilnego. Ewentualne spory wynikłe na tle stosowania niniejszej umowy będą rozstrzygane przez sąd właściwy dla Baltic Fasteners Sp. z o.o. 3) Zamawiający ma obowiązek sprawdzenia towaru bezpośrednio przy odbiorze. W przypadku stwierdzenia uszkodzenia dostarczonego towaru powstałego podczas transportu, musi wyraźnie zaznaczyć ten fakt w liście przewozowym, 4) reklamacje wad ukrytych należy zgłosić niezwłocznie po ich stwierdzeniu, najpóźniej 14 dni od daty odbioru towaru, 5) reklamacje składa się pisemnie, faksem, pocztą lub em. Decydująca jest data dostarczenia reklamacji do Sprzedajacego, 6) w przypadku wad jakości reklamacja musi być udokumentowana wadliwym towarem, 7) miejscem wykonania zobowiązań wynikających z odpowiedzialności za wady jest siedziba Sprzedającego, 8) odbiorca oprócz roszczeń wynikających z wad towaru, nie ma prawa do odszkodowania, między innymi z tytułu straconego zysku w rezultacie dostarczenia towaru z wadami, 9) w przypadku uznania reklamacji, następuje wymiana na towar wolny od wad w terminie podanym przez Sprzedającego

177 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ E25 DO MONTAŻU PŁYT WŁÓKNISTO-CEMENTOWYCH DO STALI TYPU MFC8-SP 6,3xL BFSPFC x ,00 171,40 BFSPFC x ,00 200,00 WKRĘTY Z PODKŁADKĄ E25 DO MONTAŻU PŁYT WŁÓKNISTO-CEMENTOWYCH DO DREWNA TYPU MFC0-SP 6,5xL BFSPFC x ,00 157,10 BFSPFC x ,00 171,40 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A19 DO MOCOWANIA PŁYT WARSTWOWYCH DO BETONU TYPU MC2S-P 7,0/6,3xL BFPC ,0/6,3x ,00 116,60 BFPC ,0/6,3x ,00 136,90 BFPC ,0/6,3x ,00 160,00 BFPC ,0/6,3x ,00 190,60 BFPC ,0/6,3x ,00 291,40 BFPC ,0/6,3x ,00 348,60 BFPC ,0/6,3x ,00 493,70 BFPC ,0/6,3x ,00 651,40 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A19 DO MOCOWANIA PŁYT WARSTWOWYCH DO STALI TYPU M20S-P 6,3/5,5xL BFP /5.5x ,00 189,70 BFP /5.5x ,00 200,90 BFP /5.5x ,00 266,00 BFP /5.5x ,00,60 BFP /5.5x ,00 408,90 BFP /5.5x ,00 466,90 BFP /5.5x ,00 530,60 BFP /5.5x ,00 588,90 BFP /5.5x ,00 659,10 BFP /5.5x ,00 778,60 BFP /5.5x , ,60 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ E19 DO MOCOWANIA PŁYT WARSTWOWYCH DO STALI TYPU M12S-SP 6,3/5,5xL BFSP /5.5x ,00 105,10 BFSP /5.5x ,00 126,

178 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BFSP /5.5x ,00 159,10 BFSP /5.5x ,00 184,60 BFSP /5.5x ,00 206,90 BFSP /5.5x ,00 312,90 BFSP /5.5x ,00 340,90 BFSP /5.5x ,00 362,90 BFSP /5.5x ,00 516,30 BFSP /5.5x ,00 974,30 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A19 DO MOCOWANIA PŁYT WARSTWOWYCH DO STALI TYPU M12S-P 6,3/5,5xL BFP /5.5x ,00 77,10 BFP /5.5x ,00 90,00 BFP /5.5x ,00 117,10 BFP /5.5x ,00 138,60 BFP /5.5x ,00 157,10 BFP /5.5x ,00 250,00 BFP /5.5x ,00 277,10 BFP /5.5x ,00 295,70 BFP /5.5x ,00 420,00 BFP /5.5x ,00 671,40 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ E19 DO MOCOWANIA PŁYT WARSTWOWYCH DO STALI TYPU M6S-SP 6,3/5,5xL BFSP /5.5x ,00 95,00 BFSP /5.5x ,00 110,00 BFSP /5.5x ,00 121,90 BFSP /5.5x ,00 140,00 BFSP /5.5x ,00 154,60 BFSP /5.5x ,00 184,00 BFSP /5.5x ,00 275,10 BFSP /5.5x ,00 307,10 BFSP /5.5x ,00 428,

179 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BFSP /5.5x ,00 730,60 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A19 DO MOCOWANIA PŁYT WARSTWOWYCH DO STALI TYPU M6S-P 6,3/5,5xL BFP /5.5x ,00 62,90 BFP /5.5x ,00 72,90 BFP /5.5x ,00 80,00 BFP /5.5x ,00 101,40 BFP /5.5x ,00 115,70 BFP /5.5x ,00 138,60 BFP /5.5x ,00 217,10 BFP /5.5x ,00 248,60 BFP /5.5x ,00 340,00 BFP /5.5x ,00 508,60 KALOTY DO MOCOWANIA PŁYT WARSTWOWYCH TYPU MSW WxA BFMSW x ,50 158,75 BFMSW x ,60 180,40 BFMSW x ,80 190,20 ROZPRASZACZE NAPRĘŻEŃ DO MOCOWANIA PŁYT WARSTWOWYCH TYPU MSD LxWxT MSD x22x1, ,00 228,40 MSDSS PL x22x1, ,78 627,18 MSD x22x1, ,00 259,60 MSDSS PL x22x1, ,64 696,86 MSD x22x1, ,00 324,10 MSD x22x1, ,00 324,10 ŁĄCZNIKI TELESKOPOWE DO MOCOWANIA DACHÓW PŁASKICH Z POLIPROPYLENU TYPU TLK-45xL TLK Ø45 x ,00 233,00 TLK Ø45 x ,00 250,00 TLK Ø45 x ,00 254,50 TLK Ø45 x ,00 270,00 TLK Ø45 x ,00 154,

180 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą TLK Ø45 x ,00 162,75 TLK Ø45 x ,00 180,75 TLK Ø45 x ,00 152,88 TLK Ø45 x ,00 163,63 TLK Ø45 x ,00 167,50 TLK Ø45 x ,00 212,50 ŁĄCZNIKI TELESKOPOWE DO MOCOWANIA DACHÓW PŁASKICH Z POLIAMIDU TYPU TRP-45 TRP-45-L Ø45 x ,00 172,50 TRP-45-L Ø45 x ,00 205,00 TRP-45-L Ø45 x ,00 243,75 TRP-45-L Ø45 x ,00 283,75 TRP-45-L Ø45 x 250-1,00 330,00 PŁASKIE PODKŁADKI DO MOCOWANIA DACHÓW PŁASKICH TYPU -EF-4010N Ø 40 x 1, ,00 534,00 -EF-5010N Ø 50 x 1, ,00 594,00 -EF-8040N x 40 x 1, ,00 364,50 -EF-7010N Ø 70 x 1, ,00 518,50 -EF-7007N Ø 70 x 0, ,00 660,00 -EF-7005N Ø 70 x 0, ,00 543,00 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA DACHÓW PŁASKICH DO BLACH TYPU EDS-S 4,8xL EDS-S ,8 x ,00 120,00 EDS-S ,8 x ,00 154,00 EDS-S ,8 x ,00 171,00 EDS-S ,8 x ,00 183,00 EDS-S ,8 x ,00 113,00 EDS-S ,8 x ,00 131,50 EDS-S ,8 x ,00 148,50 EDS-S ,8 x ,00 168,50 EDS-S ,8 x ,00 198,

181 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą EDS-S ,8 x ,00 224,50 EDS-S ,8 x ,00 367,00 EDS-S ,8 x ,00 418,50 EDS-S ,8 x ,00 458,50 EDS-S ,8 x ,00 508,50 EDS-S ,8 x ,00 568,50 EDS-S ,8 x ,00 687,00 EDS-S ,8 x ,00 733,00 EDS-S ,8 x ,00 828,50 EDS-S ,8 x , ,00 EDS-S ,8 x , ,00 EDS-S ,8 x , ,50 EDS-S ,8 x , ,50 EDS-S ,8 x , ,50 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA DACHÓW PŁASKICH DO BLACH TYPU EDS-B 4,8xL EDS-B ,8 x ,00 157,00 EDS-B ,8 x ,00 194,00 EDS-B ,8 x ,00 240,00 EDS-B ,8 x ,00 271,00 EDS-B ,8 x ,00 334,00 EDS-B ,8 x ,00 380,00 EDS-B ,8 x ,00 258,50 EDS-B ,8 x ,00 298,50 EDS-B ,8 x ,00 417,00 EDS-B ,8 x ,00 474,50 EDS-B ,8 x ,00 520,00 EDS-B ,8 x ,00 590,00 EDS-B ,8 x ,00 763,00 EDS-B ,8 x , ,00 EDS-B ,8 x , ,

182 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą EDS-B ,8 x , ,50 EDS-B ,8 x , ,50 EDS-B ,8 x , ,00 WKRĘTY NIERDZEWNE SAMOWIERCĄCE DO MOCOWANIA DACHÓW PŁASKICH DO BLACH TYPU EDS-SRB 4,8xL EDS-SRB ,8 x , ,00 EDS-SRB ,8 x , ,00 EDS-SRB ,8 x , ,00 EDS-SRB ,8 x , ,50 EDS-SRB ,8 x , ,50 EDS-SRB ,8 x , ,50 EDS-SRB ,8 x , ,00 EDS-SRB ,8 x , ,00 EDS-SRB ,8 x , ,00 WKRĘTY DO MOCOWANIA DACHÓW PŁASKICH DO BETONU TYPU EFHD 6,3xL EFHD ,3 x ,00 271,00 EFHD ,3 x ,00 360,00 EFHD ,3 x ,00 200,00 EFHD ,3 x ,00 231,50 EFHD ,3 x ,00 263,00 EFHD ,3 x ,00 354,50 EFHD ,3 x ,00 500,00 EFHD ,3 x ,00 745,50 EFHD ,3 x , ,00 EFHD ,3 x , ,00 EFHD ,3 x , ,50 EFHD ,3 x , ,00 EFHD ,3 x , ,00 EFHD ,3 x , ,50 EFHD ,3 x , ,00 EFHD ,3 x , ,

183 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą EFHD ,3 x , ,50 WKRĘTY DO MOCOWANIA DACHÓW PŁASKICH DO DREWNA TYPU EDS-H 5,0xL EDS-H ,0 x ,00 78,00 EDS-H ,0 x ,00 141,00 EDS-H ,0 x ,00 161,00 EDS-H ,0 x ,00 177,00 EDS-H ,0 x ,00 201,00 EDS-H ,0 x ,00 224,00 EDS-H ,0 x ,00 265,00 EDS-H ,0 x ,00 163,50 EDS-H ,0 x ,00 192,00 EDS-H ,0 x ,00 288,00 EDS-H ,0 x ,00 341,50 WKRĘTY DO MOCOWANIA DACHÓW PŁASKICH DO GAZOBETONU TYPU GBS 6,0xL GBS ,0 x ,60 295,30 GBS ,0 x ,00 339,00 GBS ,0 x ,50 393,80 GBS ,0 x ,80 443,40 GBS ,0 x ,70 485,40 GBS ,0 x ,10 594,10 GBS ,0 x ,80 681,40 GBS ,0 x ,00 767,00 GBS ,0 x ,70 850,90 GBS ,0 x , ,70 GBS ,0 x , ,50 GBS ,0 x , ,80 WKRĘTY NIERDZEWNE DO MOCOWANIA DACHÓW PŁASKICH DO GAZOBETONU TYPU GBS A2 6,0xL GBSA ,0 x , ,50 GBSA ,0 x , ,00 GBSA ,0 x , ,

184 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą GBSA ,0 x , ,50 KOŁKI DO MOCOWANIA DACHÓW PŁASKICH DO BETONU TYPU ISPC Ø50xL ISPC Ø50 x ,00 485,75 ISPC Ø50 x ,00 574,25 ISPC Ø50 x ,00 597,75 ISPC Ø50 x ,00 625,00 ISPC Ø50 x ,00 649,75 ISPC Ø50 x ,00 831,50 ISPC Ø50 x ,00 857,75 ISPC Ø50 x ,00 945,25 ISPC Ø50 x , ,00 ISPC Ø50 x ,00 960,50 ISPC Ø50 x ,00 979,00 ISPC Ø50 x ,00 997,38 ISPC Ø50 x , ,88 ISPC Ø50 x , ,38 ISPC Ø50 x , ,75 ISPC Ø50 x , ,25 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A12 DO SZYCIA BLACH TYPU M0PH-P 4,8x20 BFPHP ,8x ,00 52,50 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO SZYCIA BLACH TYPU M0 4,8x20 BF ,8x ,00 37,25 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO SZYCIA BLACH TYPU M0 4,8x20 - PODSTAWOWA PALETA KOLORÓW RAL BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,

185 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 BF R ,8x20 RAL ,00 41,50 WKRĘTY SAMOWIERCĄCE BEZ PODKŁADKI DO SZYCIA BLACH TYPU M0 4,8x20 BF ,8x ,00 86,00 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ E14 DO SZYCIA BLACH TYPU M0-SP 4,8x20 BFSP ,8x ,00 75,00 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M3 4,8xL BF ,8x ,00 47,75 BF ,8x ,00 49,25 BF ,8x ,00 54,25 BF ,8x ,00 55,75 BF ,8x ,00 62,75 BF ,8x ,00 64,25 BF ,8x ,00 76,50 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M3 4,8xL - PODSTAWOWA PALETA KOLORÓW RAL BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,

186 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 BF R ,8x19 RAL ,00 58,50 WKRĘTY SAMOWIERCĄCE BEZ PODKŁADKI DO MOCOWANIA BLACH TYPU M3 4,8xL BF ,8x ,00 109,00 BF ,8x ,00 65,00 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M5 5,5xL BF ,5x ,00 57,25 BF ,5x ,00 62,75 BF ,5x ,00 70,00 BF ,5x ,00 72,75 BF ,5x ,00 85,75 BF ,5x ,00 41,10 BF ,5x ,00 47,40 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M5 5,5xL - PODSTAWOWA PALETA KOLORÓW RAL BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 BF R ,5x25 RAL ,00 67,75 WKRĘTY SAMOWIERCĄCE BEZ PODKŁADKI DO MOCOWANIA BLACH TYPU M5 5,5xL BF ,5x ,00 86,

187 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A14 DO MOCOWANIA BLACH TYPU M5-P 5,5x25 BFP ,5x ,00 100,00 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V16 DO MOCOWANIA BLACH TYPU M6 6,3x25 BF ,3x ,00 85,75 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M8 5,5x24 BF ,5x ,00 71,50 BF ,5x ,00 73,75 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ V14 DO MOCOWANIA BLACH TYPU M12 5,5x35 BF ,5x ,00 108,50 WKRĘTY SAMOWIERCĄCE BEZ PODKŁADKI DO MOCOWANIA BLACH TYPU M12 5,5x35 BF ,5x ,00 175,50 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A14 DO MOCOWANIA BLACH TYPU M12-P 5,5x35 BFP ,5x ,00 157,25 WKRĘTY SAMOWIERCĄCE Z PODKŁADKĄ A16 DO MOCOWANIA BLACH TYPU M20-P 5,5x55 BFP ,5x ,00 120,00 WKRĘTY SAMOGWINTUJĄCE Z PODKŁADKĄ V16 DO MOCOWANIA BLACH TYPU MT-B 6,3xL BF ,3x ,00 85,75 BF ,3x ,00 92,75 BF ,3x ,00 98,50 BF ,3x ,00 107,25 BF ,3x ,00 91,40 BF ,3x ,00 65,70 WKRĘTY SAMOGWINTUJĄCE DO MOCOWANIA BLACH TYPU MW-0 4,2xL BF ,2x ,00 53,00 BF ,2x ,00 56,00 BF ,2x ,00 59,00 BF ,2x ,00 67,00 BF ,2x ,00 39,50 BF ,2x ,00 45,50 BF ,2x ,00 30,

188 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BF ,2x ,00 37,25 BF ,2x ,00 40,25 BF ,2x ,00 97,00 BF ,2x ,00 114,50 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA BLACH TYPU MW-2 4,2xL BF ,2x ,00 55,00 BF ,2x ,00 59,00 BF ,2x ,00 65,00 BF ,2x ,00 73,00 BF ,2x ,00 42,00 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA BLACHODACHÓWKI TYPU M2PH-P 4,8x35 BFPHP ,8x ,00 121,50 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA BLACHODACHÓWKI TYPU M2 4,8xL BF ,8x ,00 33,50 BF ,8x ,00 35,75 BF ,8x ,00 38,50 BF ,8x ,00 18,30 BF ,8x ,00 22,90 BF ,8x ,00 25,10 WKRĘTY SAMOWIERCĄCE DO MOCOWANIA BLACHODACHÓWKI TYPU M2 4,8xL - PODSTAWOWA PALETA KOLORÓW RAL BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,

189 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x35 RAL ,00 42,75 BF R ,8x50 RAL ,00 21,30 BF R ,8x50 RAL ,00 21,30 BF R ,8x50 RAL ,00 21,30 BF R ,8x50 RAL ,00 21,30 BF R ,8x70 RAL ,00 26,30 BF R ,8x70 RAL ,00 26,30 BF R ,8x70 RAL ,00 26,30 BF R ,8x70 RAL ,00 26,30 BF R ,8x70 RAL ,00 26,30 WKRĘTY Z PODKŁADKĄ A16 DO MOCOWANIA BLACH DO BETONU TYPU MC2-P 6,3x53 BFPC ,3x ,00 68,00 NITY DO MOCOWANIA BLACH TYPU MFX ,0x ,40 155, ,0x ,10 168, ,0x ,60 195, ,8x ,50 229, ,8x ,10 255, ,8x ,10 276, ,8x ,50 283, ,8x ,20 328, ,8x ,00 357, ,8x ,70 196,50 NITY DO MOCOWANIA BLACH TYPU MFX ,0x ,00 65,

190 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN Lakierowanie produktów w kolorach nieujętych w cenniku za dodatkową opłatą ,0x ,70 71, ,0x ,40 84, ,0x ,10 89, ,0x ,60 97, ,0x ,20 102, ,0x ,40 104, ,0x ,80 189, ,0x ,80 189,90 NITY DO MOCOWANIA BLACH TYPU MFX ,0x ,80 137, ,0x9, ,50 139, ,0x ,20 146, ,0x12, ,50 156, ,0x ,30 169, ,8x ,30 160, ,8x9, ,80 160, ,8x ,40 168, ,8x12, ,40 180, ,8x ,70 198, ,8x ,50 218, ,8x ,10 230, ,8x ,80 147, ,8x ,30 160,90 Kod produktu Numer EAN Uchwyt Typ Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko cal mm szt. szt. PLN PLN NASADKI DO MONTAŻU WKRĘTÓW TYPU MNS-S8 / MNS-M8 / MNS-M10 / MNS-T25 BFASW842S /4" Sprężynowa 1-11,42 - BFASW842M /4" Magnetyczna 1-11,42 - BFASW1045M /4" Magnetyczna 1-17,15 - BFASW1065M /4" Magnetyczna 1-18,

191 Kod produktu Numer EAN Uchwyt Typ Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko cal mm szt. szt. PLN PLN BFAT2558M /4" Magnetyczna 1-42,85 - BFAT /4" Bit do MNS-T25 1-1,50 - Kod produktu Numer EAN Ciśnienie Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko Bar szt. szt. PLN PLN URZĄDZENIE DO SPRAWDZANIA SZCZELNOŚCI POŁĄCZEŃ TYPU V-TESTER BFAV-TESTER , , ,29 Kod produktu Numer EAN Rodzaj wiertła Całkowita długość L Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - mm szt. szt. PLN PLN PRZEDLUZKA DO WIERTEŁ SDS+ 600 BFASDS SDS , ,41 Kod produktu Numer EAN Rodzaj wiertła Całkowita długość L Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - mm szt. szt. PLN PLN PRZEDŁUŻKA DO MONTAŻU KOŁKÓW DO DACHÓW PŁASKICH TORX-PH-600 BFATORXPH TORX / PH ,08 204,08 Kod produktu Numer EAN Rozmiar Pudełko Karton zbiorczy Cena za 1000 szt. Cena za pudełko mm szt. szt. PLN PLN KAPTURKI OCHRONNE NA GWINTY WKRĘTÓW EF-AFDEK ,0x ,71 892,86 Kod produktu Numer EAN Uchwyt Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko cal szt. szt. PLN PLN BITY DO MONTAŻU KOŁKÓW DO DACHÓW PŁASKICH /4 1-46,70 46, /4 1-50,00 50, /4 1-51,00 51, /4 1-52,50 52, /4 1-46,80 46, /4 1-49,80 49, /4 1-51,00 51,00 Kod produktu Numer EAN Rodzaj wiertła Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - szt. szt. PLN PLN WIERTŁA DO BETONU TYPU SDS SDS+ 1-41,00 41, SDS+ 1-49,00 49, SDS+ 1-66,50 66, SDS ,00 119,

192 Kod produktu Numer EAN Rodzaj wiertła Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - szt. szt. PLN PLN SDS ,30 127, SDS ,50 271, SDS+ 1-45,80 45, SDS+ 1-54,50 54, SDS+ 1-75,00 75, SDS ,00 119, SDS ,70 127, SDS ,50 180, SDS ,50 271,50 Kod produktu Numer EAN Rodzaj wiertła Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - szt. szt. PLN PLN SYSTEM KONUS ONDBR KONUS 1-77,00 77,00 OND-BV ,00 514,00 Kod produktu Numer EAN Gwint Typ końcówki Karton zbiorczy Cena za 1 szt. Cena za pudełko mm szt. szt. PLN PLN NARZĘDZIE DO MOCOWANIA DACHÓW PŁASKICH EASY TOOL-PRO EASYTOOL-PRO , , M6 TORX ,20 108, M6 PH2-108,20 108,20 Kod produktu Numer EAN Średnica wkręta Pudełko Karton zbiorczy Cena za 1000szt. Cena za pudełko mm szt. szt. PLN PLN PODKŁADKI DO WKRĘTÓW SAMOWIERCĄCYCH I SAMOGWINTUJĄCYCH BFR0942T , ,00 5,30 BFA1955T3ALU , ,00 17,20 BFE2963T3SSCON ,3/7, ,00 60,30 Kod produktu Numer EAN Oznaczenie Pudełko Karton zbiorczy Cena za 1 szt. Cena za pudełko - szt. szt. PLN PLN TAŚMY USZCZELNIAJĄCE 2TSE PES-25 3x9mm 30mb ,70 635,00 2TSE PES-25 3x10mm 30mb ,80 640,00 2TSE PES-25 3x20mm 30mb ,60 849,60 2TSE PES-25 3x30mm 30mb , ,60 2TSE PES-25 3x50mm 30mb ,30 583,00 2TSE PES-25 4x10mm 20mb ,40 570,00 2TSE PES-25 4x20mm 20mb , ,80 2TSE PES-25 4x40mm 20mb ,60 974,

Katalog produktów 2014. Diversity is limited only by imagination. Budownictwo program podstawowy

Katalog produktów 2014. Diversity is limited only by imagination. Budownictwo program podstawowy Diversity is limited only by imagination Baltic Fasteners Sp. z o.o. ul. Jarzębinowa 10 11-034 Stawiguda Tel.: +48 (89) 722 95 55 Fax.: +48 (89) 670 77 71 info@balticfasteners.pl www.balticfasteners.com

Bardziej szczegółowo

Katalog produktów 2016. Budownictwo program podstawowy

Katalog produktów 2016. Budownictwo program podstawowy Katalog produktów 2016 Budownictwo program podstawowy przedstawiciel handlowy Artur Gładysz Przedstawiciel Handlowy Region Zachodni Tel.: +48 505 904 719 Baltic Fasteners Sp. z o.o. siedziba ul. Jarzębinowa

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WŁÓKNO-CEMENTOWYCH DO DREWNA TYPU MFC8-SP nr IM_MFC8-SP_E25

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WŁÓKNO-CEMENTOWYCH DO DREWNA TYPU MFC8-SP nr IM_MFC8-SP_E25 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WARSTWOWYCH DO DREWNA I BETONU TYPU MC2S-P nr IM_MC2S-P_A19

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WARSTWOWYCH DO DREWNA I BETONU TYPU MC2S-P nr IM_MC2S-P_A19 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU BLACH DO DREWNA I BETONU TYPU MC2-P Z PODKŁADKĄ nr IM_MC2-P_A16

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU BLACH DO DREWNA I BETONU TYPU MC2-P Z PODKŁADKĄ nr IM_MC2-P_A16 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WŁÓKNO-CEMENTOWYCH DO DREWNA TYPU MFC0-SP nr IM_MFC0-SP_E25

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WŁÓKNO-CEMENTOWYCH DO DREWNA TYPU MFC0-SP nr IM_MFC0-SP_E25 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WARSTWOWYCH DO PODŁOŻA STALOWEGO TYPU M6S-SP nr IM_M6S-SP_E19

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU PŁYT WARSTWOWYCH DO PODŁOŻA STALOWEGO TYPU M6S-SP nr IM_M6S-SP_E19 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

MSD PL x22x1,20 cynk podpora brzegowa

MSD PL x22x1,20 cynk podpora brzegowa MSD LxWxT Rozpraszacze naprężeń do montażu płyt warstwowych z ukrytym zamkiem do różnych podłoży Kod produktu Numer EAN LxWxT Kolor Ogólne przeznaczenie Ilość otworów Rozstaw otworów Średnica otworu Pudełko

Bardziej szczegółowo

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU BLACH DO PODŁOŻA STALOWEGO TYPU M5-P Z PODKŁADKĄ nr IM_M5-P_A14

INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU BLACH DO PODŁOŻA STALOWEGO TYPU M5-P Z PODKŁADKĄ nr IM_M5-P_A14 BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU

Bardziej szczegółowo

GTR W SP A19 ŁĄCZNIKI Z PODKŁADKĄ DO MOCOWANIA PŁYT WARSTWOWYCH

GTR W SP A19 ŁĄCZNIKI Z PODKŁADKĄ DO MOCOWANIA PŁYT WARSTWOWYCH GTR W SP A19 ŁĄCZNIKI Z PODKŁADKĄ DO MOCOWANIA PŁYT WARSTWOWYCH OPIS PRODUKTU Łączniki samogwintujące (dwugwintowe) ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym do drewna, gwintem

Bardziej szczegółowo

OC Wkręty samowiercące

OC Wkręty samowiercące OC Wkręty samowiercące Specjalnie zaprojektowany kształt wiertła, który zapewnia szybką i bezproblemową instalację w konstrukcjach metalowych wykonanych z kształtowników zimnogiętych Aprobaty ETA-13/0203

Bardziej szczegółowo

OCWS Nierdzewne wkręty samowiercące

OCWS Nierdzewne wkręty samowiercące OCWS Nierdzewne wkręty samowiercące Nierdzewny wkręt samowiercący z redukowanym punktem wiercącym zapewnia optymalną szczelność połączenia Aprobaty ETA-10/0183 Informacja o produkcie Cechy i korzyści Nierdzewny

Bardziej szczegółowo

SYSTEMY ANTYKOROZYJNE.

SYSTEMY ANTYKOROZYJNE. SYSTEMY ANTYKOROZYJNE www.proximal.pl SYSTEMY ANTYKOROZYJNE PROXIMAL Farby antykorozyjne przeznaczone są do gruntowania metalowych elementów. Dzięki zastosowaniu odpowiedniego spoiwa oraz specjalistycznych

Bardziej szczegółowo

R-WBT Wkręt do betonu

R-WBT Wkręt do betonu R-WBT do betonu dachowy do podłoży betonowych zabezpieczony antykorozyjnie systemem mikrocienkich powłok płatkowo-cynkowych Aprobaty ETA-09/0346 KOT-2017-0158 TC 4765-15 Informacja o produkcie Cechy i

Bardziej szczegółowo

Blacha trapezowa RBT-32

Blacha trapezowa RBT-32 Blacha trapezowa RBT-32 Opis techniczny Karta wyrobu Opis Blachy fałdowe znajdują zastosowanie jako części składowe elementów dachów, stropów i ścian. Blachy mogą pełnić zarówno rolę elementów osłonowych

Bardziej szczegółowo

Blacha trapezowa RBT-85

Blacha trapezowa RBT-85 Blacha trapezowa RBT-85 Opis techniczny Karta wyrobu Opis Blachy fałdowe znajdują zastosowanie jako części składowe elementów dachów, stropów i ścian. Blachy mogą pełnić zarówno rolę elementów osłonowych

Bardziej szczegółowo

Wyznaczony zgodnie z Artykułem 29 of Rozporządzenia (EU) Nr 305/2011 i członek EOTA (Europejskiej Organizacji ds. Oceny Technicznej)

Wyznaczony zgodnie z Artykułem 29 of Rozporządzenia (EU) Nr 305/2011 i członek EOTA (Europejskiej Organizacji ds. Oceny Technicznej) Członek INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA ul. Filtrowa 1 tel.: (+48 22) 825-04-71 (+48 22) 825-76-55 fax: (+48 22) 825-52-86 www.itb.pl Wyznaczony zgodnie z Artykułem 29 of Rozporządzenia

Bardziej szczegółowo

POSTANOWIENIA OGÓLNE I TECHNICZNE

POSTANOWIENIA OGÓLNE I TECHNICZNE AT-15-8946/2012 2/19 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 3 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...

Bardziej szczegółowo

Trutek Sleeve TS kotwa tulejowa wersja z prętem i nakrętką

Trutek Sleeve TS kotwa tulejowa wersja z prętem i nakrętką TS kotwa tulejowa wersja z prętem i nakrętką pełny docisk mocowanego do, otwory w tulei zapobiegają obracaniu się kotwy w. Tuleje łączników rozporowych TS oraz trzpienie nagwintowane wykonane są ze stali

Bardziej szczegółowo

Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie

Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie Zastosowania: kotwa przeznaczona do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych, elewacji, barier, poręczy itd.,

Bardziej szczegółowo

Wkręty, gwoździe, nity

Wkręty, gwoździe, nity Wkręty uniwersalne hartowane ocynkowane z nacięciem krzyżowym Zastosowanie: drewno, płyty drewnopodobne. - montaż bez wstępnego nawiercania, - szeroka gama rozmiarów, - wysoka odporność na korozję, - powierzchniowo

Bardziej szczegółowo

Trutek Sleeve TS kotwa tulejowa wersja z prętem i nakrętką

Trutek Sleeve TS kotwa tulejowa wersja z prętem i nakrętką Trutek Sleeve TS kotwa tulejowa wersja z prętem i nakrętką kotwa przeznaczona do mocowania lekkich konstrukcji wsporczych mocowanych tymczasowo na budowie np.: szalunki, podesty szalunkowe, mocowania regałów,

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2014

APROBATA TECHNICZNA ITB AT /2014 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT-15-9256/2014 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych

Bardziej szczegółowo

Notatki. wiercące. Wkręty. gwintujące. Wkręty. mocowania solarów. Systemy ORKAN- Kalotty. Nity. montażowe. Uchwyty.

Notatki.   wiercące. Wkręty. gwintujące. Wkręty. mocowania solarów. Systemy ORKAN- Kalotty. Nity. montażowe. Uchwyty. Notatki / 68 EJOT EJOT formują gwint w uprzednio wykonanym otworze montażowym. Wyposażone są w gwint zakończony końcówką walcową lub szpicem. Kompletowane z podkładką uszczelniającą z EPDM. EJOT mają uniwersalne

Bardziej szczegółowo

ZAMOCOWANIA IZOLACJI DACHOWYCH MATERIAŁ

ZAMOCOWANIA IZOLACJI DACHOWYCH MATERIAŁ GOK + WX, WO, WW, WBT TULEJA TWORZYWOWA Z ŁĄCZNIKIEM MATERIAŁ Tuleja tworzywowa: udaroodporny kopolimer polipropylenu PP lub poliamid PA 6.0 (nylon) modyfikowany włóknem szklanym. Wkręt: ocynk elektrolityczny

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2011

APROBATA TECHNICZNA ITB AT /2011 APROBATA TECHNICZNA ITB AT-15-5242/2011 Łączniki wiercące, samogwintujące GM-S, GM-B, GM-K, GTO2, GTO3FH, GT3, GT3 HD, GTR3, GTX3, GTX3 AL, GT5, GT5FH, GTR5, GTX5, GT6, GT6L, GT8, GTR8, GT12, GTR12, GT12FH,

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2013

APROBATA TECHNICZNA ITB AT /2013 APROBATA TECHNICZNA ITB AT-15-7378/2013 ŁĄCZNIKI WIERCĄCE, SAMOGWINTUJĄCE MCF (tzw. wkręty farmerskie) WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr inż. Witolda

Bardziej szczegółowo

R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną

R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną podkładką Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki

Bardziej szczegółowo

G1, G2 TULEJE TWORZYWOWE

G1, G2 TULEJE TWORZYWOWE 1, 2 TULEJE TWORZYWOWE OPIS PRODUKTU Tuleje tworzywowe ze standardowym okrągłym talerzykiem o średnicy 50, wykonane z wysokiej jakości kopolimeru polipropylenu. Talerzyk tulei 1 wyposażony w trzy dodatkowe

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2014. Łączniki ARW 0 6.4xL do mocowania blach stalowych do podłoży betonowych i drewnianych WARSZAWA

APROBATA TECHNICZNA ITB AT /2014. Łączniki ARW 0 6.4xL do mocowania blach stalowych do podłoży betonowych i drewnianych WARSZAWA APROBATA TECHNICZNA ITB AT-15-9393/2014 Łączniki ARW 0 6.4xL do mocowania blach stalowych do podłoży betonowych i drewnianych WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2012. Łączniki wkręcane GTRW i GTRW FH do mocowania blach do podłoży betonowych i drewnianych WARSZAWA

APROBATA TECHNICZNA ITB AT /2012. Łączniki wkręcane GTRW i GTRW FH do mocowania blach do podłoży betonowych i drewnianych WARSZAWA APROBATA TECHNICZNA ITB AT-15-8920/2012 Łączniki wkręcane GTRW i GTRW FH do mocowania blach do podłoży betonowych i drewnianych WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych

Bardziej szczegółowo

ROZDZIAŁ 4 - ZAMOCOWANIA

ROZDZIAŁ 4 - ZAMOCOWANIA ROZDZIAŁ 4 - ZAMOCOWANIA WKRĘTY DO DREWNA I PŁYT WIÓROWYCH WKRĘTY TARASOWE WKRĘTY DO ZŁĄCZY CIESIELSKICH WKRĘTY TYPU NORDIC WKRĘTY KONSTRUKCYJNE AKCESORIA KONSTRUKCJI DREWNIANYCH strona symbol nazwa WKRĘTY

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT-15-8978/2012

APROBATA TECHNICZNA ITB AT-15-8978/2012 APROBATA TECHNICZNA ITB AT-15-8978/2012 Łączniki stalowe typu WSW, WB6P do mocowania płyt warstwowych i WDFM, WDFD do mocowania dachowych płyt falistych WARSZAWA Aprobata techniczna została opracowana

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2006

APROBATA TECHNICZNA ITB AT /2006 INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA, ul. FILTROWA 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc

Bardziej szczegółowo

PRUSZYŃSKI Spółka z o.o. Al. Jerozolimskie Warszawa

PRUSZYŃSKI Spółka z o.o. Al. Jerozolimskie Warszawa Warszawa, dn. 2008.12.01 NP-1222.4/P/08/BW PRUSZYŃSKI Spółka z o.o. Al. Jerozolimskie 214 02 486 Warszawa Klasyfikacja w zakresie odporności ogniowej ścian nienośnych z płyt warstwowych PWS-S PRUSZYŃSKI

Bardziej szczegółowo

Instrukcja Techniczna Sto-Ecotwist

Instrukcja Techniczna Sto-Ecotwist Łącznik do płyt termoizolacyjnych do montażu zagłębionego, posiadający Europejską Aprobatę Techniczną Charakterystyka Zastosowanie na zewnątrz do betonu, cegieł/bloczków pełnych, bloczków i cegieł szczelinowych,

Bardziej szczegółowo

R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną

R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną R-LX-HF-ZF wkręt w ocynku płatkowym z łbem stożkowym i zintegrowaną podkładką Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT-15-4937/2006

APROBATA TECHNICZNA ITB AT-15-4937/2006 INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA, ul. FILTROWA 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc

Bardziej szczegółowo

R-LX-I-ZP Wkręt w ocynku galwanicznym do betonu z łbem z gwintem wewnętrznym, Zamocowania wielopunktowe

R-LX-I-ZP Wkręt w ocynku galwanicznym do betonu z łbem z gwintem wewnętrznym, Zamocowania wielopunktowe R-LX-I-ZP Wkręt w ocynku galwanicznym do betonu z łbem z gwintem wewnętrznym, Zamocowania wielopunktowe Samogwintujący wkręt do betonu Aprobaty ETA 17/0783 Informacja o produkcie Cechy i korzyści Efektywny

Bardziej szczegółowo

SZYBKIE I TRWAŁE BUDOWANIE OBIEKTÓW ROLNICZYCH I PRZEMYSŁOWYCH.

SZYBKIE I TRWAŁE BUDOWANIE OBIEKTÓW ROLNICZYCH I PRZEMYSŁOWYCH. PŁYTY WARSTWOWE FIRMY IZOPANEL SZYBKIE I TRWAŁE BUDOWANIE OBIEKTÓW ROLNICZYCH I PRZEMYSŁOWYCH. Płyty warstwowe, stosowane w budownictwie od ponad 40 lat, to kompletne elementy budowlane składające się

Bardziej szczegółowo

R-LX-P-ZP ocynkowany wkręt do betonu z soczewkowym, Część 6

R-LX-P-ZP ocynkowany wkręt do betonu z soczewkowym, Część 6 R-LX-P-ZP ocynkowany wkręt do betonu z soczewkowym, Część 6 Samogwintujący wkręt do betonu Aprobaty ETA 17/0783 Informacja o produkcie Cechy i korzyści Szybki montaż przelotowy dzięki prostej procedurze

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2012

APROBATA TECHNICZNA ITB AT /2012 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT-15-7375/2012 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych

Bardziej szczegółowo

R-LX-CS-ZF wkręt w ocynku płatkowym z łbem stożkowym

R-LX-CS-ZF wkręt w ocynku płatkowym z łbem stożkowym R-LX-CS-ZF wkręt w ocynku płatkowym z łbem stożkowym Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki uproszczonej procedurze

Bardziej szczegółowo

fischer Termofix 6H-NT Mocowanie izolacyjne z wkrętem typu Power-Fast.

fischer Termofix 6H-NT Mocowanie izolacyjne z wkrętem typu Power-Fast. fischer Termofix 6H-NT Mocowanie izolacyjne z wkrętem typu Power-Fast. Termofix 6H-NT Kołek przeznaczony do mocowania systemowych płyt dociepleniowych ETICS, do drewna i materiałów płytowych. ETA-11/0027

Bardziej szczegółowo

R-CS-WH Wkręty konstrukcyjne do drewna z łbem podkładkowym

R-CS-WH Wkręty konstrukcyjne do drewna z łbem podkładkowym R-CS-WH Wkręty konstrukcyjne do drewna z łbem podkładkowym Wkręty hartowane o wysokiej wytrzymałości do mocowania elementów konstrukcji drewnianych Aprobaty PN-EN 14592 + A1:2012 ETA 17/0023 Cechy i korzyści

Bardziej szczegółowo

KOTWY DO DUŻYCH OBCIĄŻEŃ

KOTWY DO DUŻYCH OBCIĄŻEŃ KOTWY DO DUŻYCH OBCIĄŻEŃ Z CERTYFIKATEM SEJSMICZNYM DYNAMICZNE I SEJSMICZNE OBCIĄŻENIA PEWNY I SZYBKI MONTAŻ TRZPIEŃ WYKONANY ZE STALI ULEPSZANEJ CIEPLNIE - klasa stali 9.8 OPASKA - stal nierdzewna gatunku

Bardziej szczegółowo

R-CS-CS Wkręty konstrukcyjne do drewna z łbem stożkowym

R-CS-CS Wkręty konstrukcyjne do drewna z łbem stożkowym R-CS-CS Wkręty konstrukcyjne do drewna z łbem stożkowym Wkręty hartowane o wysokiej wytrzymałości do mocowania elementów konstrukcji drewnianych Aprobaty PN-EN 14592 + A1:2012 Cechy i korzyści Łatwe do

Bardziej szczegółowo

Wkręt samowiercący ze skrzydełkami

Wkręt samowiercący ze skrzydełkami Wkręt samowiercący ze skrzydełkami 1 Wkręt samowiercący ze skrzydełkami Stal szlachetna hartowana lub stal ocynkowana na niebiesko 2 Wymiary (mm) Typ gniazda łba grubość połączenia głębokość wiercenia

Bardziej szczegółowo

pobrano z

pobrano z AT-15-7686/2008 2/14 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 3 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2011

APROBATA TECHNICZNA ITB AT /2011 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT-15-7082/2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2013

APROBATA TECHNICZNA ITB AT /2013 APROBATA TECHNICZNA ITB AT-15-5242/2013 Łączniki wiercące, samogwintujące GM-S, GMR-S, GMZ-S, GM-B, GMR-B, GM-K, GTZF, GTO2, GTO3FH, GT3, GTS-STAR, GT3 HD, GTR3, GTX3, GTX3 AL, GTZ5-AGF, GT5, GTR5, GT5FH,

Bardziej szczegółowo

R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym, część 6

R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym, część 6 R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym, część 6 Samogwintujący wkręt do betonu Aprobaty ETA 17/0783 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki uproszczonej

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2013. Łączniki wiercące, samogwintujące FHD, FHDS, WHD oraz PHD WARSZAWA

APROBATA TECHNICZNA ITB AT /2013. Łączniki wiercące, samogwintujące FHD, FHDS, WHD oraz PHD WARSZAWA APROBATA TECHNICZNA ITB AT-15-7436/2013 Łączniki wiercące, samogwintujące FHD, FHDS, WHD oraz PHD WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr inż. Witolda

Bardziej szczegółowo

R-LX-P-ZP Wkręt w ocynku galwanicznym do betonu z łbem soczewkowym, Zamocowania wielopunktowe

R-LX-P-ZP Wkręt w ocynku galwanicznym do betonu z łbem soczewkowym, Zamocowania wielopunktowe R-LX-P-ZP Wkręt w ocynku galwanicznym do betonu z łbem soczewkowym, Zamocowania wielopunktowe Samogwintujący wkręt do betonu Aprobaty ETA 17/0783 Informacja o produkcie Cechy i korzyści Szybki montaż przelotowy

Bardziej szczegółowo

TECHNIKA MONTAżU SPIS TREŚCI

TECHNIKA MONTAżU SPIS TREŚCI Technika montażu SPIS TREŚCI Nazwa produktu Strona 52.0 Wkręt farmerski G1 52.1 Wkręt z uszczelnieniem EPDM G1 52.2 Wkręt z uszczelnieniem EPDM szybkiego montażu z kołkiem G1 52.3 Wkręt montażowy TOPIX

Bardziej szczegółowo

R-LX-HF-ZP Wkręt w ocynku galwanicznym do betonu z łbem heksagonalnym

R-LX-HF-ZP Wkręt w ocynku galwanicznym do betonu z łbem heksagonalnym R-LX-HF-ZP Wkręt w ocynku galwanicznym do betonu z łbem heksagonalnym z podkładką Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Szybki montaż przelotowy dzięki

Bardziej szczegółowo

KRAJOWA OCENA TECHNICZNA ITB-KOT-2018/0159 wydanie 1

KRAJOWA OCENA TECHNICZNA ITB-KOT-2018/0159 wydanie 1 CZŁONEK EOTA i UEAtc INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA, ul. Filtrowa 1, www.itb.pl KRAJOWA OCENA TECHNICZNA ITB-KOT-2018/0159 wydanie 1 Niniejsza Krajowa Ocena Techniczna została wydana zgodnie

Bardziej szczegółowo

R-HPTII-ZF "D" kotwa opaskowa w płatkowej powłoce cynkowej z dużą podkładką

R-HPTII-ZF D kotwa opaskowa w płatkowej powłoce cynkowej z dużą podkładką R-HPTII-ZF "D" kotwa opaskowa w płatkowej powłoce cynkowej z dużą podkładką Kotwa opaskowa w powłoce antykorozyjnej do betontu spękanego i niespękanego Aprobaty ETA 17/0184 Informacja o produkcie Cechy

Bardziej szczegółowo

DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH nr DoP-13/0085

DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH nr DoP-13/0085 DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH nr DoP-13/0085 1. Niepowtarzalny kod identyfikacyjny typu wyrobu: Wkręty AR-O CS, AR-W CS, AR-W SS, AR3-W CS, AR5-W CS, AR12-W CS 2. Zamierzone zastosowanie: Wkręty AR3-W

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2013

APROBATA TECHNICZNA ITB AT /2013 APROBATA TECHNICZNA ITB AT-15-7240/2013 Łączniki wiercące, samogwintujące STALCO WSD, WSDT, WS-IMPAX, WS, WSPW, FD i FM WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych

Bardziej szczegółowo

POSTANOWIENIA OGÓLNE I TECHNICZNE

POSTANOWIENIA OGÓLNE I TECHNICZNE AT-15-6435/2012 2/17 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE Spis treści 1. PRZEDMIOT APROBATY... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 3 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...

Bardziej szczegółowo

R-HPTII-ZF kotwa opaskowa w płatkowej powłoce cynkowej

R-HPTII-ZF kotwa opaskowa w płatkowej powłoce cynkowej R-HPTII-ZF kotwa opaskowa w płatkowej powłoce cynkowej Kotwa opaskowa w powłoce antykorozyjnej do betontu spękanego i niespękanego Aprobaty ETA 17/0184 Informacja o produkcie Cechy i korzyści Nowa generacja

Bardziej szczegółowo

Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie

Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie Throughbolt TT Kotwa segmentowa wersja ocynkowana galwanicznie Zastosowania: kotwa przeznaczona do mocowania w zakresie średnich obciążeń elementów konstrukcji budowlanych, elewacji, barier, poręczy itd.,

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2007

APROBATA TECHNICZNA ITB AT /2007 INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA, ul. FILTROWA 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc

Bardziej szczegółowo

R-XPT-II-A4 nierdzewna kotwa opaskowa

R-XPT-II-A4 nierdzewna kotwa opaskowa R-XPT-II-A4 nierdzewna kotwa opaskowa Nierdzewna kotwa opaskowa do betonu niespękanego Aprobaty ETA 17/0782 AT-15-7370/2016 Informacja o produkcie Cechy i korzyści Materiał ze stali nierdzewnej dla najwyższej

Bardziej szczegółowo

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi Kotwa wklejana wysokiej jakości na bazie zywicy epoksydowej 3:1 z aprobatą do betonu spekanego i niespękanego z prętami gwintowanymi Aprobaty ETA-13/0455

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2010

APROBATA TECHNICZNA ITB AT /2010 INSTYTUT TECHNIKI BUDOWLANEJ P L 0 0-6 1 1 W A R S Z A W A, u l. F I L T R O W A 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 C z ł o n e k E u r o p e j s k i e j U n i i A k c

Bardziej szczegółowo

Do mocowania: Konstrukcji stalowych Szyn Konsol Podpór Tras kablowych Maszyn Schodów Bram Fasad Futryn Regałów

Do mocowania: Konstrukcji stalowych Szyn Konsol Podpór Tras kablowych Maszyn Schodów Bram Fasad Futryn Regałów 108 MOCOWANIA DO DUŻYCH OBCIĄŻEŃ/KOTWY STALOWE FAZ II Sprawdzona miliony razy: najbardziej wytrzymała kotwa sworzniowa w swojej klasie. INFORMACJE OGÓLNE FAZ II, stal ocynkowana FAZ II A4, stal nierdzewna

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2010. Stalowe łączniki rozporowe ŁE, ŁE-A2, ŁE-A4 (ekspresowe) WARSZAWA

APROBATA TECHNICZNA ITB AT /2010. Stalowe łączniki rozporowe ŁE, ŁE-A2, ŁE-A4 (ekspresowe) WARSZAWA APROBATA TECHNICZNA ITB AT-15-8486/2010 Stalowe łączniki rozporowe ŁE, ŁE-A2, ŁE-A4 (ekspresowe) WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr inż. Witolda MAKULSKIEGO

Bardziej szczegółowo

R-HPTII-A4 nierdzewna kotwa opaskowa

R-HPTII-A4 nierdzewna kotwa opaskowa R-HPTII-A4 nierdzewna kotwa opaskowa Nierdzewna kotwa opaskowa do betonu spękanego i niespękanego Aprobaty ETA 17/0185 Informacja o produkcie Cechy i korzyści Materiał ze stali nierdzewnej dla najwyższej

Bardziej szczegółowo

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi Kotwa wklejana wysokiej jakości na bazie zywicy epoksydowej 3:1 z aprobatą do betonu spekanego i niespękanego z prętami gwintowanymi Aprobaty ETA-13/0455

Bardziej szczegółowo

R-LX-H-ZF wkręt w ocynku płatkowym z łbem heksagonalnym

R-LX-H-ZF wkręt w ocynku płatkowym z łbem heksagonalnym R-LX-H-ZF wkręt w ocynku płatkowym z łbem heksagonalnym Samogwintujący wkręt do betonu Informacja o produkcie Cechy i korzyści Szybki montaż przelotowy dzięki prostej procedurze - wywierć i wkręć Możliwość

Bardziej szczegółowo

ROZDZIAŁ 1 - ZAMOCOWANIA

ROZDZIAŁ 1 - ZAMOCOWANIA ROZDZIAŁ 1 - ZAMOCOWANIA ŁĄCZNIKI FARMERSKIE ŁĄCZNIKI SAMOGWINTUJĄCE KONSTRUKCYJNE ŁĄCZNIKI MONTAŻOWE ŁĄCZNIKI SAMOWIERCĄCE KONSTRUKCYJNE ŁĄCZNIKI DO BETONU I DREWNA ŁĄCZNIKI DO PŁYT WARSTWOWYCH AKCESORIA

Bardziej szczegółowo

Hale systemowe. Opis, zastosowanie, właściwości. 20/06/2011 www.ruukki.com Technology Center PUBLIC

Hale systemowe. Opis, zastosowanie, właściwości. 20/06/2011 www.ruukki.com Technology Center PUBLIC Hale systemowe Opis, zastosowanie, właściwości Zawartość Podstawowe informacje Parametry techniczne Dodatkowe informacje techniczne Zastosowania hal Referencje Hale systemowe Podstawowe informacje Hale

Bardziej szczegółowo

R-XPT-A4 nierdzewna kotwa opaskowa

R-XPT-A4 nierdzewna kotwa opaskowa R-XPT-A4 nierdzewna kotwa opaskowa Nierdzewna kotwa opaskowa do betonu niespękanego Aprobaty AT-15-7370/2016 Informacja o produkcie Cechy i korzyści Wysoka wydajność w betonie niespękanym Materiał ze stali

Bardziej szczegółowo

Wkręty gwintujące BS-R / JA2 stal ocynkowana EJOT BS-R-6,3

Wkręty gwintujące BS-R / JA2 stal ocynkowana EJOT BS-R-6,3 WKRĘTY GWINTUJĄCE ZALETY formuje gwint oraz łączy elementy budowlane podczas jednego cyklu roboczego w komplecie ze zmontowaną podkładką uszczelniającą uniwersalny w zastosowaniu WARIANTY PRODUKTÓW wkręty

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2011

APROBATA TECHNICZNA ITB AT /2011 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT-15-7081/2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2006

APROBATA TECHNICZNA ITB AT /2006 INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA, ul. FILTROWA 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc

Bardziej szczegółowo

Europejska Aprobata Techniczna

Europejska Aprobata Techniczna INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA ul. FILTROWA 1 tel.: (48 22) 825-04-71; (48 22) 825-76-55; fax: (48 22) 825-52-86; www.itb.pl Członek EOTA Europejska Aprobata Techniczna ETA-13/0453 English

Bardziej szczegółowo

R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym

R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym R-LX-I-ZP wkręt w ocynku galwanicznym z gwintem wewnętrznym Samogwintujący wkręt do betonu Aprobaty ETA 17/0806 Informacja o produkcie Cechy i korzyści Efektywny czas instalacji dzięki uproszczonej procedurze

Bardziej szczegółowo

POSTANOWIENIA OGÓLNE I TECHNICZNE

POSTANOWIENIA OGÓLNE I TECHNICZNE INSTYTUT TECHNIKI BUDOWLANEJ P L 0 0-6 1 1 W A R S Z A W A, u l. F I L T R O W A 1 tel.: (48 22) 825 04 71; (48 22) 825 76 55 fax: (48 22) 825 52 86 C z ł o n e k E u r o p e j s k i e j U n i i A k c

Bardziej szczegółowo

Europejska Aprobata Techniczna

Europejska Aprobata Techniczna INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 WARSZAWA ul. FILTROWA 1 tel.: (48 22) 825-04-71; (48 22) 825-76-55; fax: (48 22) 825-52-86; www.itb.pl Członek EOTA Europejska Aprobata Techniczna Nazwa handlowa

Bardziej szczegółowo

Płyty warstwowe Tablice obciążeń dla płyt Ruukki SP2B X-PIR, Ruukki SP2C X-PIR, Ruukki SP2D X-PIR, Ruukki SP2E X-PIR.

Płyty warstwowe Tablice obciążeń dla płyt Ruukki SP2B X-PIR, Ruukki SP2C X-PIR, Ruukki SP2D X-PIR, Ruukki SP2E X-PIR. www.ruukki.pl Płyty warstwowe Tablice obciążeń dla płyt Ruukki SP2B X-PR, Ruukki SP2C X-PR, Ruukki SP2D X-PR, Ruukki SP2E X-PR. Płyty Ruukki, dzięki wysokiej jakości materiałów rdzenia oraz okładzin, jak

Bardziej szczegółowo

Ocena Techniczna z dnia 23 marca 2018

Ocena Techniczna z dnia 23 marca 2018 Member of www.eota.eu Placówka Certyfikująca wyroby budowlane i konstrukcje Urząd Badań Techniki Budowlanej Placówka prawa cywilnego prowadzona wspólnie przez Federację i Kraje Związkowe Europejska ETA-13/0177

Bardziej szczegółowo

Tworzywowo-metalowe łączniki DiBiTi AT /2010

Tworzywowo-metalowe łączniki DiBiTi AT /2010 PR 07.01-03-01 Tworzywowo-metalowe łączniki DiBiTi AT- 15-8327/2010 1. Złącze KW, KWK (zdjęcie, rysunek, rysunek montażowy) MATERIAŁ: PP(kopolimer)/stal węglowa ZASTOSOWANIE: Do zamocowań mechanicznych

Bardziej szczegółowo

Aplikacje Utwierdzenie elewacji Ściany osłonowa Balustrady Barierki Poręcze Regały Konstrukcje stalowe Słupki

Aplikacje Utwierdzenie elewacji Ściany osłonowa Balustrady Barierki Poręcze Regały Konstrukcje stalowe Słupki R-XPT kotwa opaskowa Kotwa opaskowa do betonu niespękanego Aprobaty ETA-08/0339 (M8 - M20) AT-15-9327/2014 Informacja o produkcie Cechy i korzyści Wysoka wydajność w betonie niespękanym potwierdzona przez

Bardziej szczegółowo

GWOŹDZIE, WKRĘTY, PODKŁADKI

GWOŹDZIE, WKRĘTY, PODKŁADKI MOCOWANIE GWOŹDZIE, WKRĘTY, PODKŁADKI pierścieniowe CNA pierścieniowe są przeznaczone specjalnie do mocowania złączy do drewna. Karbowanie, czyli uformowane pierścienie tych gwoździ sprawiają, że w połączeniu

Bardziej szczegółowo

Premium Fasteners. Nowa linia produktów od Simpson Strong-Tie. System łączenia elementów drewnianych z innowacyjną powłoką ochronną Impreg

Premium Fasteners. Nowa linia produktów od Simpson Strong-Tie. System łączenia elementów drewnianych z innowacyjną powłoką ochronną Impreg Premium Fasteners Nowa linia produktów od Simpson Strong-Tie System łączenia elementów drewnianych z innowacyjną powłoką ochronną Impreg Bezpłatne oprogramowanie Solid Wood projektuje połączenia z użyciem

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2006

APROBATA TECHNICZNA ITB AT /2006 INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611WARSZAWA, ul. FILTROWA 1 tel.: (48 22) 825-76-55; (48 22) 825-76-55 fax: (48 22) 825-52-86 Członek Europejskiej Unii Akceptacji Technicznej w Budownictwie UEAtc Członek

Bardziej szczegółowo

PW PUR-S/PIR-S PW PUR-SU/PIR-SU ZASTOSOWANIE ZASTOSOWANIE TABELA PARAMETRÓW TECHNICZNYCH PŁYTY PW PUR-S/PIR-S

PW PUR-S/PIR-S PW PUR-SU/PIR-SU ZASTOSOWANIE ZASTOSOWANIE TABELA PARAMETRÓW TECHNICZNYCH PŁYTY PW PUR-S/PIR-S PŁYTY WARSTWOWE PW PUR-S/PIR-S TABELA PARAMETRÓW TECHNICZNYCH PŁYTY PW PUR-S/PIR-S Płyta warstwowa ścienna z widocznym łącznikiem PW PUR-S / PIR-S przeznaczona jest do wykonywania ścian zewnętrznych oraz

Bardziej szczegółowo

Łączniki AR6 W 5,5/6,3xL, AR12 W 5,5/6,3xL, AR16 W 6,3/7,0xL i ARW 0 6,4/7,0xL do mocowania płyt warstwowych

Łączniki AR6 W 5,5/6,3xL, AR12 W 5,5/6,3xL, AR16 W 6,3/7,0xL i ARW 0 6,4/7,0xL do mocowania płyt warstwowych APROBATA TECHNICZNA ITB AT-15-8657/2014 Łączniki AR6 W 5,5/6,3xL, AR12 W 5,5/6,3xL, AR16 W 6,3/7,0xL i ARW 0 6,4/7,0xL do mocowania płyt warstwowych WARSZAWA Aprobata techniczna została opracowana w Zakładzie

Bardziej szczegółowo

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi

R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi R-KEX II Kotwa wklejana epoksydowa z prętami gwintowanymi Kotwa wklejana wysokiej jakości na bazie zywicy epoksydowej 3:1 z aprobatą do betonu spekanego i niespękanego z prętami gwintowanymi Aprobaty ETA-13/0455

Bardziej szczegółowo

Okładziny zewnętrzne i wewnętrzne dostępne w systemie IZOPANEL PUR:

Okładziny zewnętrzne i wewnętrzne dostępne w systemie IZOPANEL PUR: Płyty warstwowe IZOPANEL PUR mogą być stosowane jako elementy ścienne i dachowe dla lekkiej obudowy budynków przemysłowych, jak również jako materiał izolacyjny wykorzystywany w chłodnictwie, przemyśle

Bardziej szczegółowo
