Wkręty gwintujące BS-R / JA2 stal ocynkowana EJOT BS-R-6,3

Transkrypt

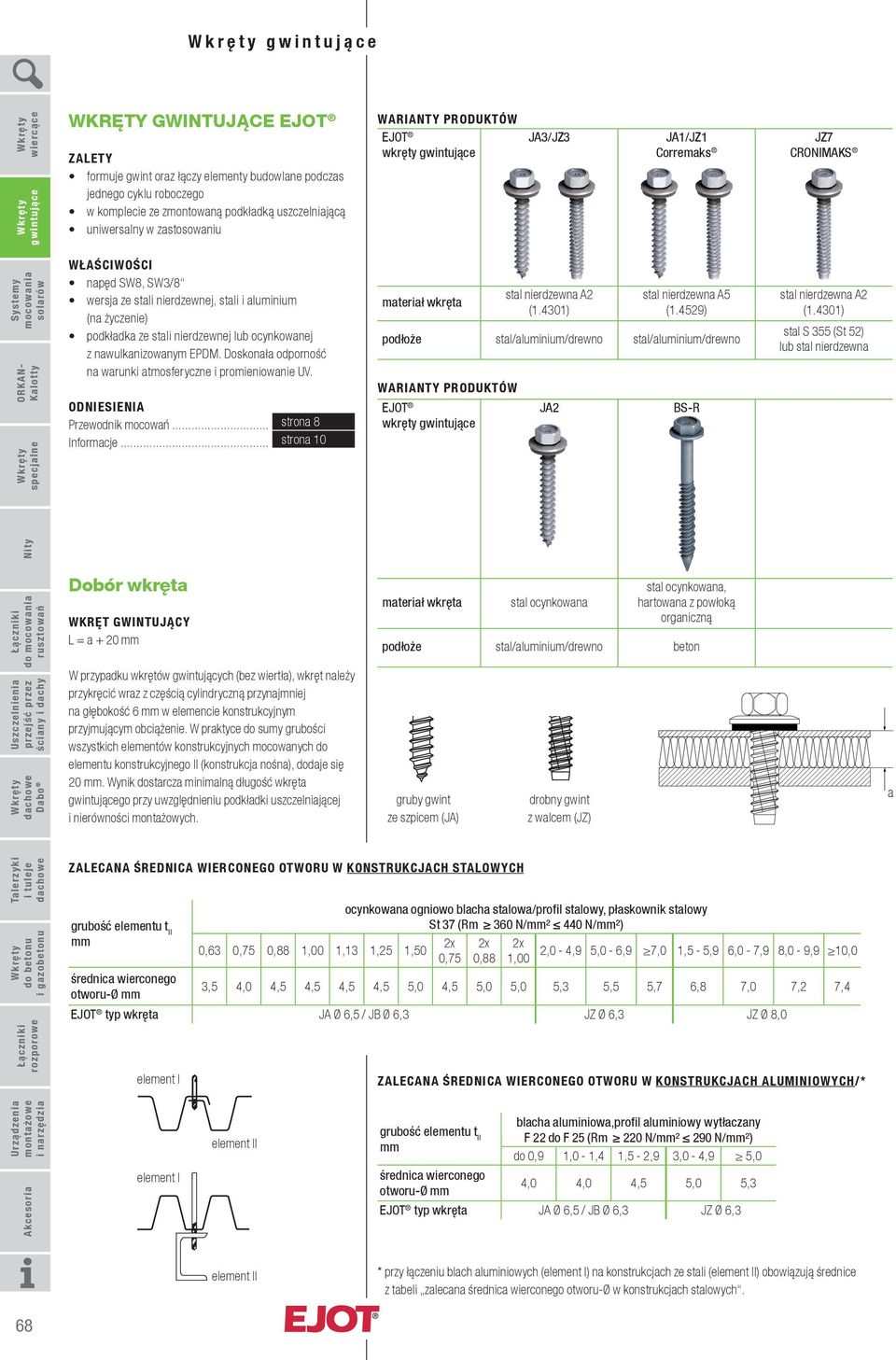

1 WKRĘTY GWINTUJĄCE ZALETY formuje gwint oraz łączy elementy budowlane podczas jednego cyklu roboczego w komplecie ze zmontowaną podkładką uszczelniającą uniwersalny w zastosowaniu WARIANTY PRODUKTÓW wkręty JA3/JZ3 JA1/JZ1 Corremaks JZ7 CRONIMAKS ORKAN- WŁAŚCIWOŚCI napęd SW8, SW3/8 wersja ze stali nierdzewnej, stali i aluminium (na życzenie) podkładka ze stali nierdzewnej lub ocynkowanej z nawulkanizowanym EPDM. Doskonała odporność na warunki atmosferyczne i promieniowanie UV. ODNIESIENIA Przewodnik mocowań... strona 8 Informacje... strona 10 materiał wkręta stal nierdzewna A2 (1.4301) stal nierdzewna A5 (1.4529) podłoże stal/aluminium/drewno stal/aluminium/drewno WARIANTY PRODUKTÓW wkręty JA2 BS-R stal nierdzewna A2 (1.4301) stal S 355 (St 52) lub stal nierdzewna Dobór wkręta WKRĘT GWINTUJĄCY L = a + 20 materiał wkręta stal ocynkowana stal ocynkowana, hartowana z powłoką organiczną podłoże stal/aluminium/drewno beton W przypadku wkrętów gwintujących (bez wiertła), wkręt należy przykręcić wraz z częścią cylindryczną przynajmniej na głębokość 6 w elemencie konstrukcyjnym przyjmującym obciążenie. W praktyce do sumy grubości wszystkich elementów konstrukcyjnych mocowanych do elementu konstrukcyjnego II (konstrukcja nośna), dodaje się 20. Wynik dostarcza minimalną wkręta go przy uwzględnieniu podkładki uszczelniającej i nierówności montażowych. gruby gwint ze szpicem (JA) drobny gwint z walcem (JZ) a ZALECANA ŚREDNICA WIERCONEGO OTWORU W KONSTRUKCJACH STALOWYCH grubość elementu t II średnica wierconego otworu- 0,63 0,75 0,88 1,00 1,13 1,25 1,50 ocynkowana ogniowo blacha stalowa/profil stalowy, płaskownik stalowy St 37 (Rm 360 N/² 440 N/²) 2x 0,75 2x 0,88 2x 1,00 2,0-4,9 5,0-6,9 7,0 1,5-5,9 6,0-7,9 8,0-9,9 10,0 3,5 4,0 4,5 4,5 4,5 4,5 5,0 4,5 5,0 5,0 5,3 5,5 5,7 6,8 7,0 7,2 7,4 typ wkręta JA 6,5 / JB 6,3 JZ 6,3 JZ 8,0 element I ZALECANA ŚREDNICA WIERCONEGO OTWORU W KONSTRUKCJACH ALUMINIOWYCH/* element I element II grubość elementu t II średnica wierconego otworu- blacha aluminiowa,profil aluminiowy wytłaczany F 22 do F 25 (Rm 220 N/² 290 N/²) do 0,9 1,0 1,4 1,5 2,9 3,0 4,9 5,0 4,0 4,0 4,5 5,0 5,3 typ wkręta JA 6,5 / JB 6,3 JZ 6,3 element II * przy łączeniu blach aluminiowych (element I) na konstrukcjach ze stali (element II) obowiązują średnice z tabeli zalecana średnica wierconego otworu- w konstrukcjach stalowych. 68

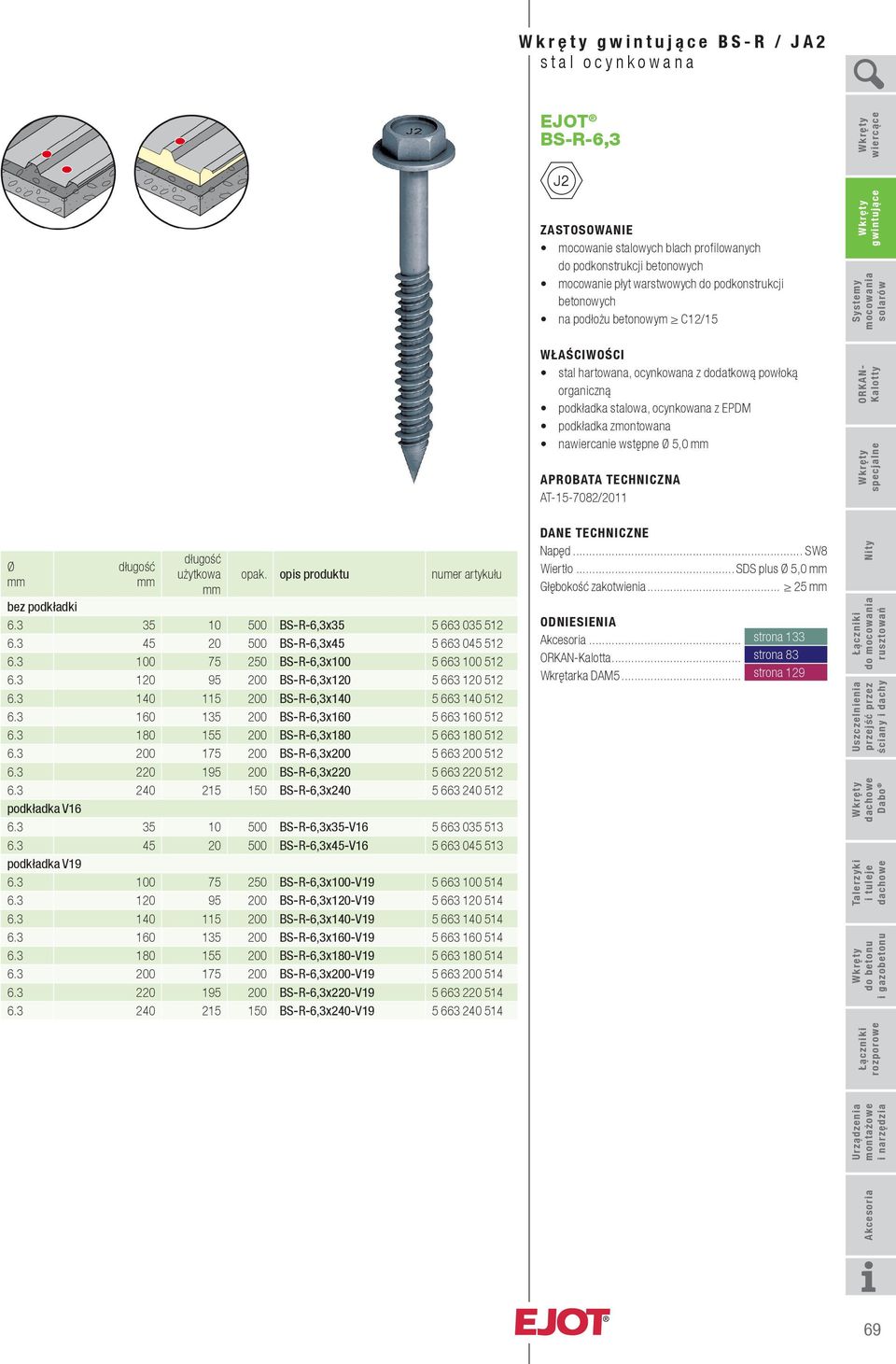

2 BS-R / JA2 stal ocynkowana BS-R-6,3 J2 ZASTOSOWANIE do podkonstrukcji betonowych mocowanie płyt warstwowych do podkonstrukcji betonowych na podłożu betonowym C12/15 WŁAŚCIWOŚCI stal hartowana, ocynkowana z dodatkową powłoką organiczną podkładka stalowa, ocynkowana z EPDM nawiercanie wstępne 5,0 APROBATA TECHNICZNA AT /2011 ORKAN - użytkowa bez podkładki BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x BS-R-6,3x podkładka V BS-R-6,3x35-V BS-R-6,3x45-V podkładka V BS-R-6,3x100-V BS-R-6,3x120-V BS-R-6,3x140-V BS-R-6,3x160-V BS-R-6,3x180-V BS-R-6,3x200-V BS-R-6,3x220-V BS-R-6,3x240-V DANE TECHNICZNE Napęd... SW8 Wiertło... SDS plus 5,0 Głębokość zakotwienia ODNIESIENIA... strona 133 ORKAN-Kalotta... strona 83 69

3 BS-R / JA2 stal ocynkowana JA2-6,5 J2 ORKAN- ZASTOSOWANIE do podkonstrukcji drewnianych mocowanie płyt warstwowych do podkonstrukcji drewnianych mocowanie stalowych lub aluminiowych blach profilowanych do podkonstrukcji stalowych 2 szycie wzdłużne stalowych lub aluminiowych blach profilowanych WŁAŚCIWOŚCI stal ocynkowana podkładka stalowa, ocynkowana z EPDM APROBATA TECHNICZNA AT /2011 DANE TECHNICZNE ODNIESIENIA... strona 133 ORKAN-Kalotta... strona 83 Tabela doboru wierconego otworu... strona 68 bez podkładki JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x JA2-6,5x podkładka V JA2-6,5x19-V JA2-6,5x25-V JA2-6,5x32-V JA2-6,5x38-V JA2-6,5x50-V JA2-6,5x64-V JA2-6,5x75-V JA2-6,5x90-V JA2-6,5x100-V JA2-6,5x125-V JA2-6,5x150-V JA2-6,5x150-V JA2-6,5x200-V podkładka V JA3-6,5x75-V JA3-6,5x90-V JA3-6,5x100-V JA3-6,5x120-V JA3-6,5x150-V JA3-6,5x175-V JA3-6,5x200-V

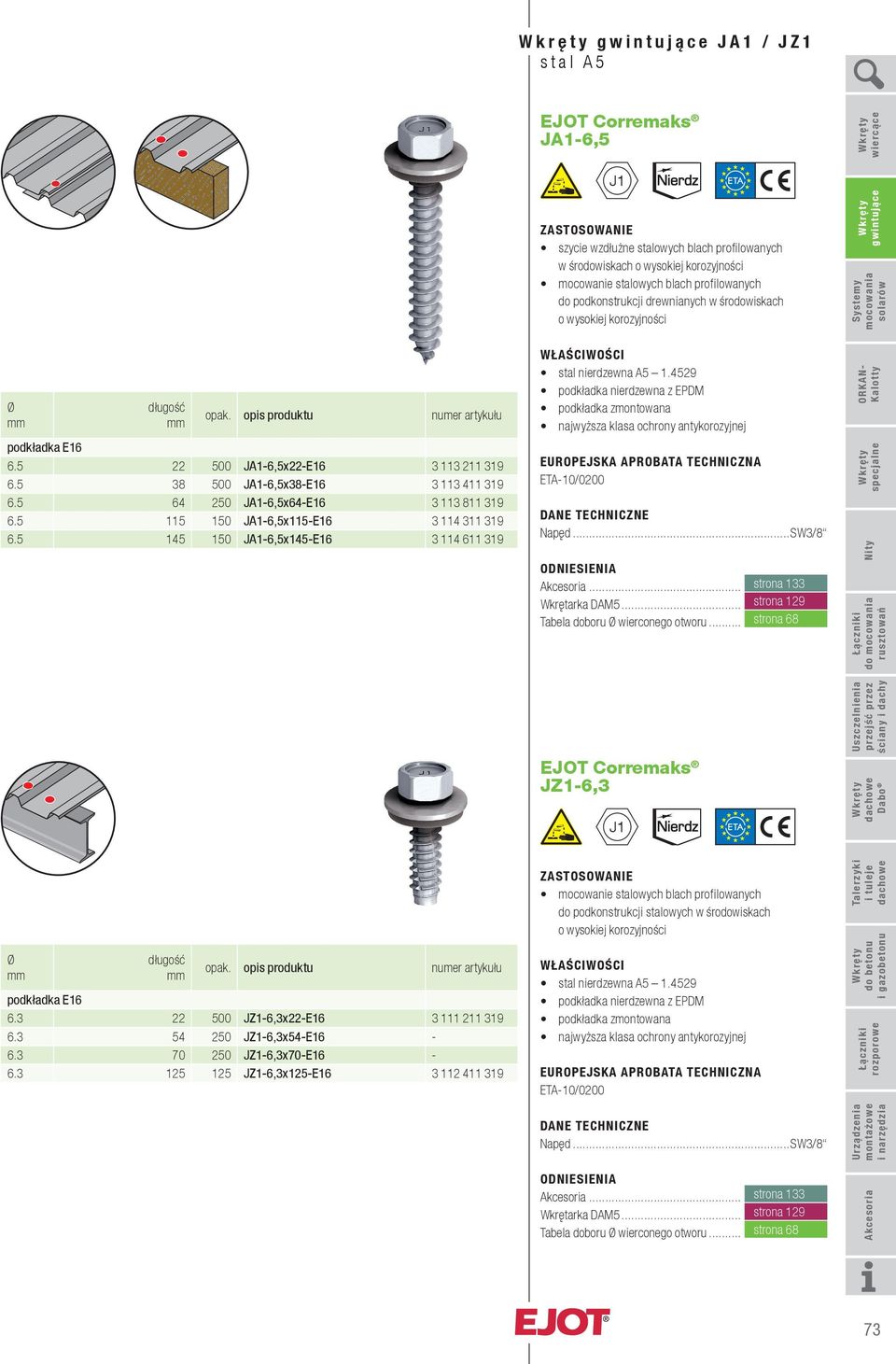

4 JA1 / JZ1 stal A5 EJOT Corremaks JA1-6,5 J1 zastosowanie szycie wzdłużne stalowych blach profilowanych w środowiskach o wysokiej korozyjności do podkonstrukcji drewnianych w środowiskach o wysokiej korozyjności JA1-6,5x22-E JA1-6,5x38-E JA1-6,5x64-E JA1-6,5x115-E JA1-6,5x145-E stal nierdzewna A najwyższa klasa ochrony antykorozyjnej... strona 133 Tabela doboru wierconego otworu... strona 68 ORKAN - EJOT Corremaks JZ1-6,3 J JZ1-6,3x22-E JZ1-6,3x54-E JZ1-6,3x70-E JZ1-6,3x125-E zastosowanie do podkonstrukcji stalowych w środowiskach o wysokiej korozyjności stal nierdzewna A najwyższa klasa ochrony antykorozyjnej... strona 133 Tabela doboru wierconego otworu... strona 68 73

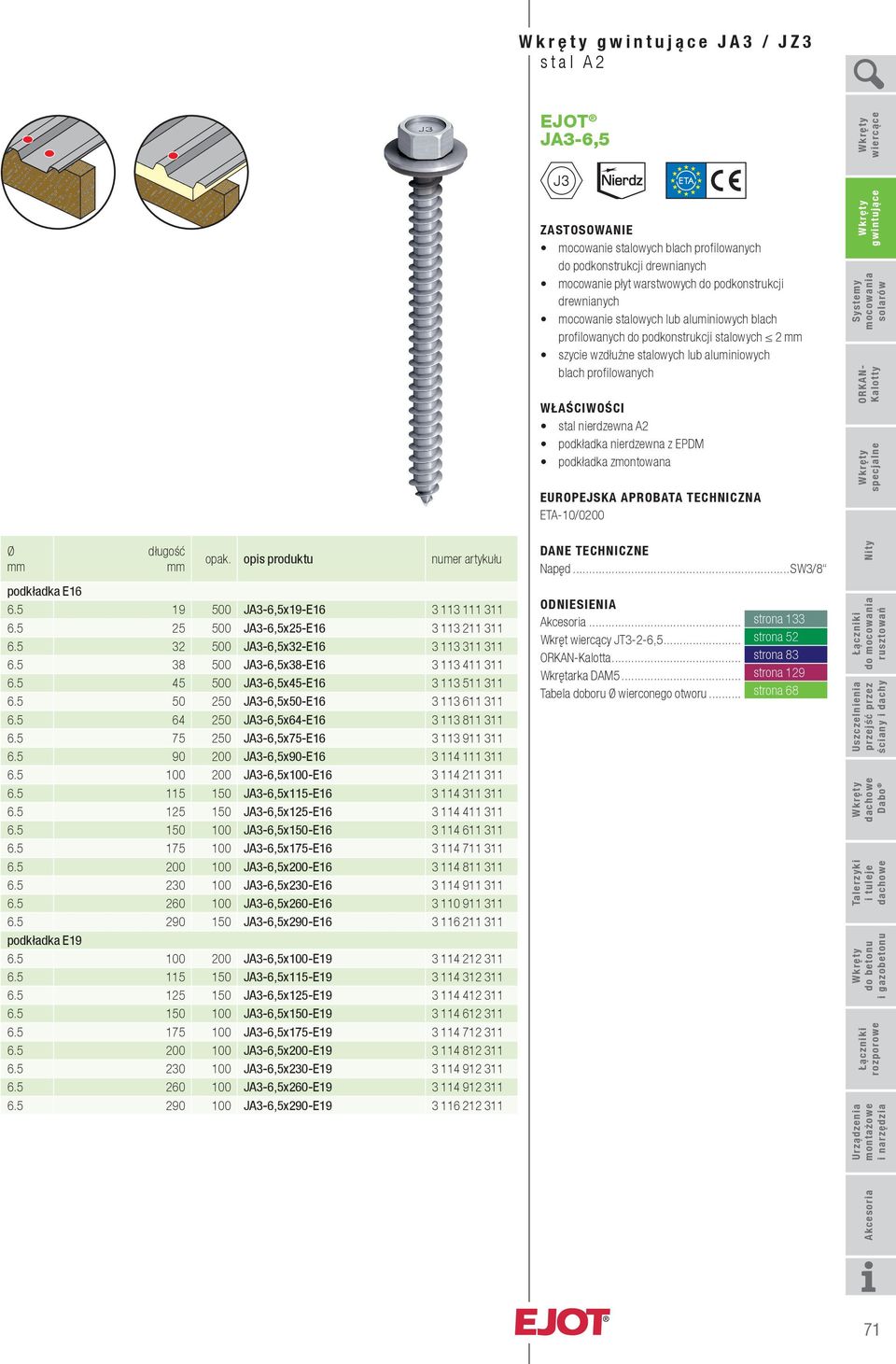

5 JA3 / JZ3 stal A2 JA3-6,5 J3 zastosowanie do podkonstrukcji drewnianych mocowanie płyt warstwowych do podkonstrukcji drewnianych mocowanie stalowych lub aluminiowych blach profilowanych do podkonstrukcji stalowych 2 szycie wzdłużne stalowych lub aluminiowych blach profilowanych stal nierdzewna A2 ORKAN JA3-6,5x19-E JA3-6,5x25-E JA3-6,5x32-E JA3-6,5x38-E JA3-6,5x45-E JA3-6,5x50-E JA3-6,5x64-E JA3-6,5x75-E JA3-6,5x90-E JA3-6,5x100-E JA3-6,5x115-E JA3-6,5x125-E JA3-6,5x150-E JA3-6,5x175-E JA3-6,5x200-E JA3-6,5x230-E JA3-6,5x260-E JA3-6,5x290-E podkładka E JA3-6,5x100-E JA3-6,5x115-E JA3-6,5x125-E JA3-6,5x150-E JA3-6,5x175-E JA3-6,5x200-E JA3-6,5x230-E JA3-6,5x260-E JA3-6,5x290-E strona 133 Wkręt wiercący JT3-2-6,5... strona 52 ORKAN-Kalotta... strona 83 Tabela doboru wierconego otworu... strona 68 71

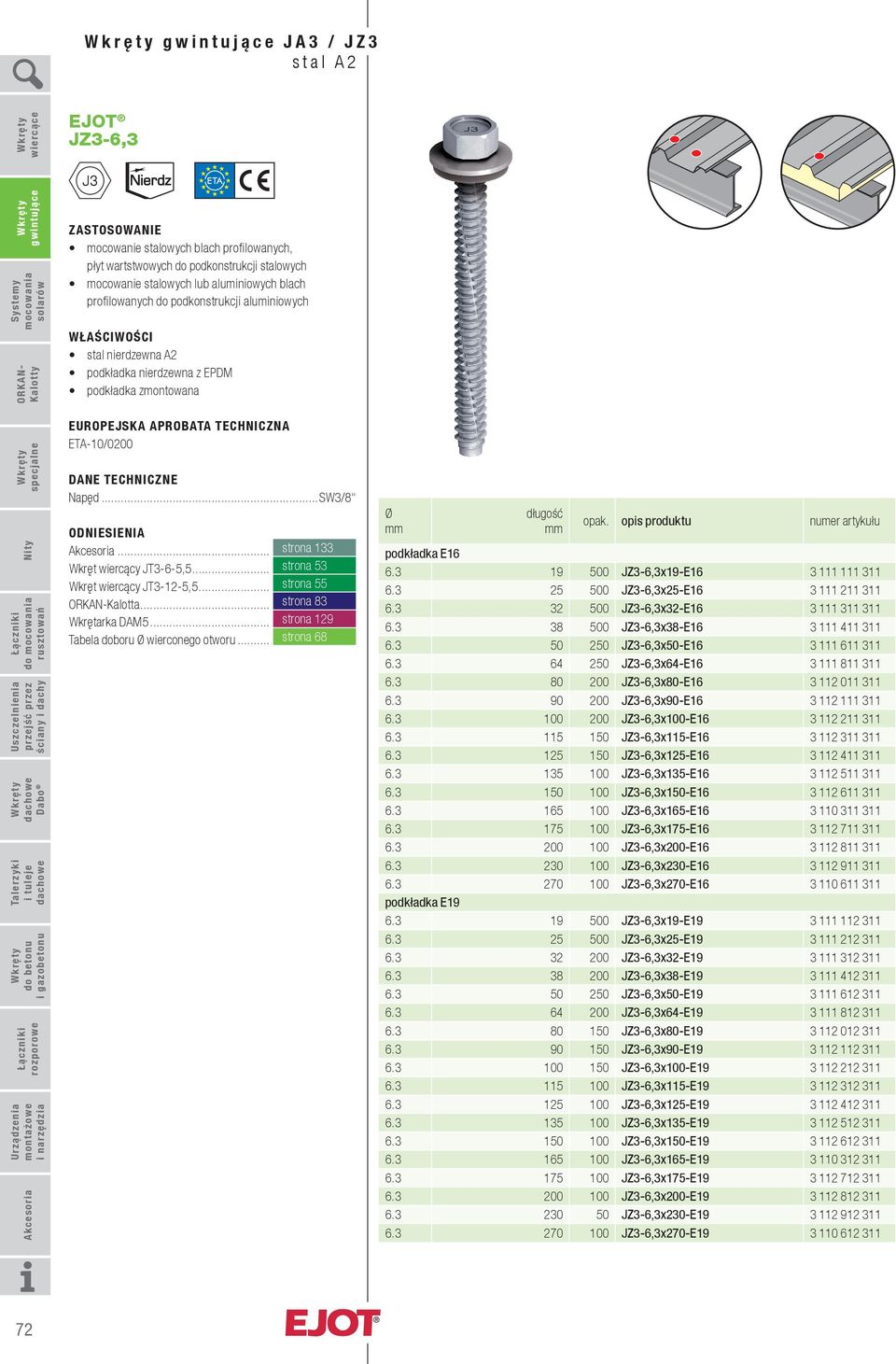

6 JA3 / JZ3 stal A2 JZ3-6,3 ORKAN- J3 zastosowanie, płyt wartstwowych do podkonstrukcji stalowych mocowanie stalowych lub aluminiowych blach profilowanych do podkonstrukcji aluminiowych stal nierdzewna A2... strona 133 Wkręt wiercący JT3-6-5,5... strona 53 Wkręt wiercący JT3-12-5,5... strona 55 ORKAN-Kalotta... strona 83 Tabela doboru wierconego otworu... strona JZ3-6,3x19-E JZ3-6,3x25-E JZ3-6,3x32-E JZ3-6,3x38-E JZ3-6,3x50-E JZ3-6,3x64-E JZ3-6,3x80-E JZ3-6,3x90-E JZ3-6,3x100-E JZ3-6,3x115-E JZ3-6,3x125-E JZ3-6,3x135-E JZ3-6,3x150-E JZ3-6,3x165-E JZ3-6,3x175-E JZ3-6,3x200-E JZ3-6,3x230-E JZ3-6,3x270-E podkładka E JZ3-6,3x19-E JZ3-6,3x25-E JZ3-6,3x32-E JZ3-6,3x38-E JZ3-6,3x50-E JZ3-6,3x64-E JZ3-6,3x80-E JZ3-6,3x90-E JZ3-6,3x100-E JZ3-6,3x115-E JZ3-6,3x125-E JZ3-6,3x135-E JZ3-6,3x150-E JZ3-6,3x165-E JZ3-6,3x175-E JZ3-6,3x200-E JZ3-6,3x230-E JZ3-6,3x270-E

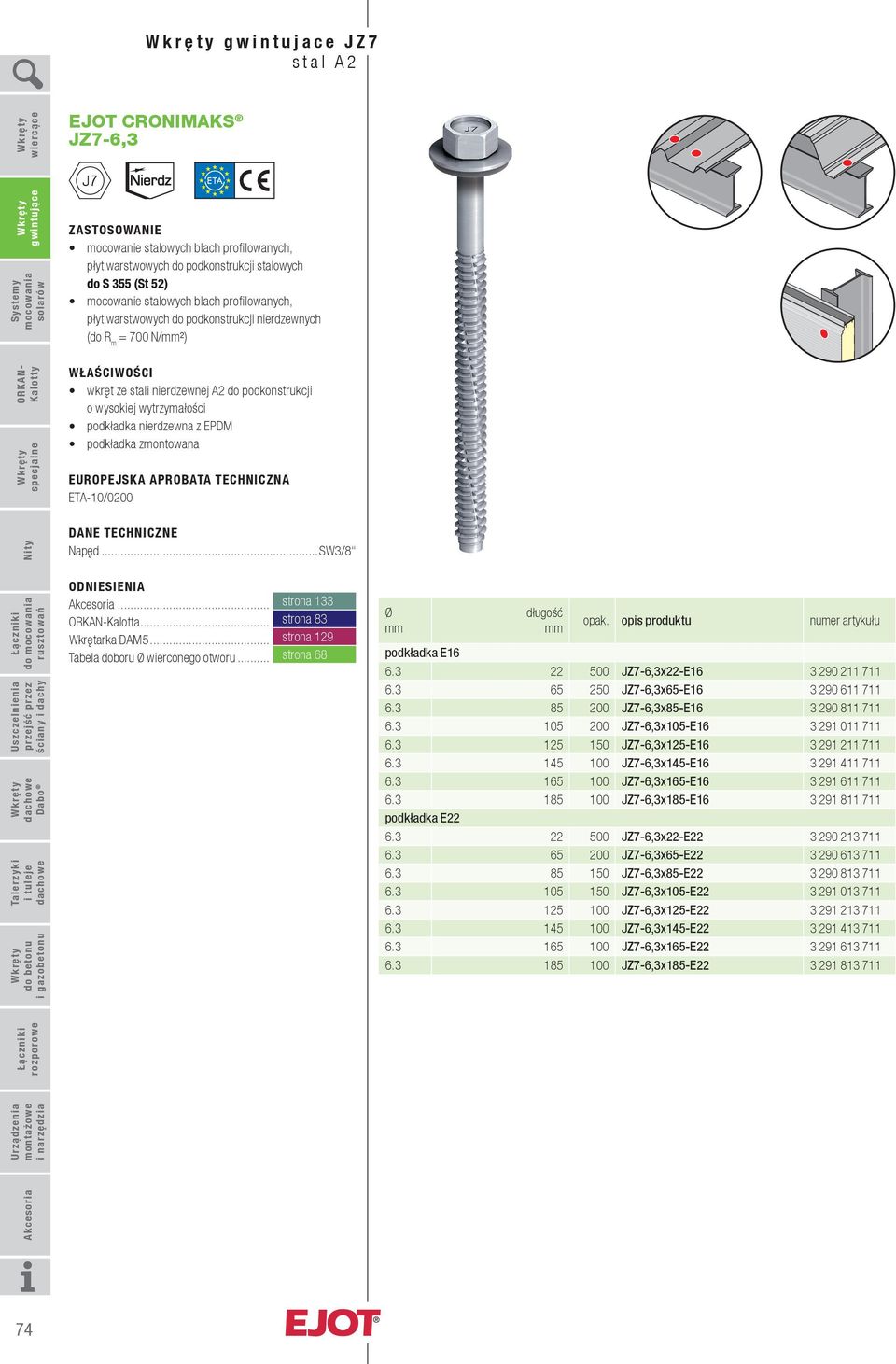

7 gwintujace JZ7 stal A2 EJOT CRONIMAKS JZ7-6,3 J7 ORKAN- zastosowanie, płyt warstwowych do podkonstrukcji stalowych do S 355 (St 52), płyt warstwowych do podkonstrukcji nierdzewnych (do R m = 700 N/²) wkręt ze stali nierdzewnej A2 do podkonstrukcji o wysokiej wytrzymałości... strona 133 ORKAN-Kalotta... strona 83 Tabela doboru wierconego otworu... strona JZ7-6,3x22-E JZ7-6,3x65-E JZ7-6,3x85-E JZ7-6,3x105-E JZ7-6,3x125-E JZ7-6,3x145-E JZ7-6,3x165-E JZ7-6,3x185-E podkładka E JZ7-6,3x22-E JZ7-6,3x65-E JZ7-6,3x85-E JZ7-6,3x105-E JZ7-6,3x125-E JZ7-6,3x145-E JZ7-6,3x165-E JZ7-6,3x185-E
